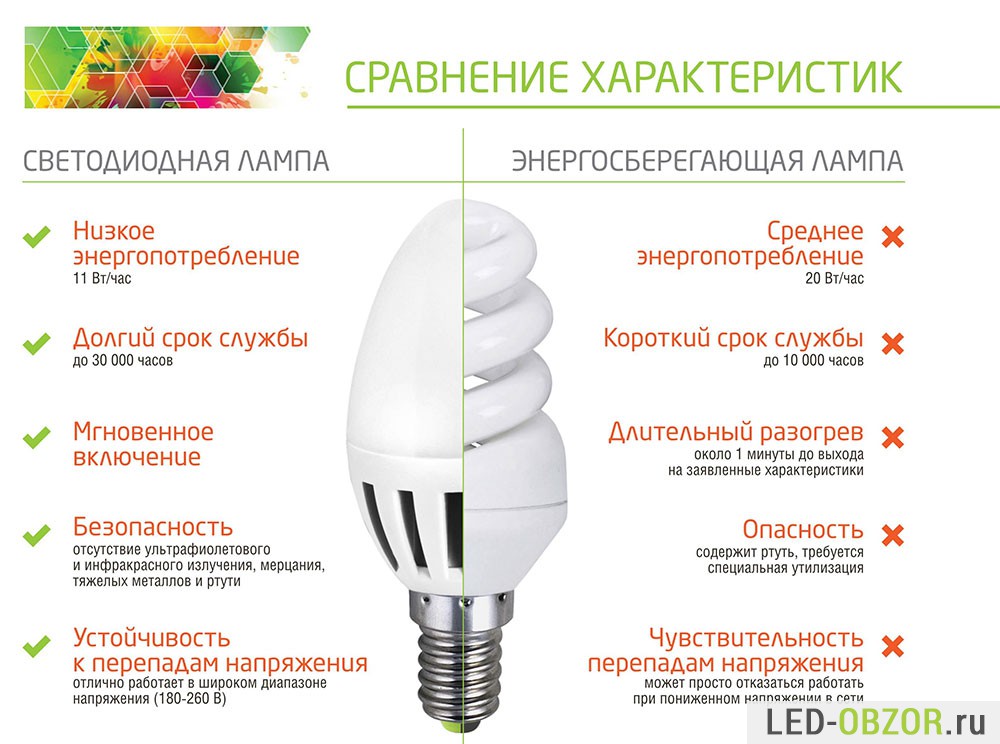

На сегодня модели диодной лампы на 220 В начали быстро подменять стандартные лампы накаливания и их люминесцентный аналог. Хоть и стоят они очень недешево, но их технические характеристики существенно превосходят быстро устаревающие модели. Для осознания того, как они работают, следует знать устройство светодиодной лампы.
Конструкция светодиодной лампы довольно сложна, в систему включены элементы, в наличии которых ранее не было необходимости. В данном материале побеседуем об устройстве разных видов светодиодных ламп, из каких деталей они состоят, зачем нужна любая из этих деталей, что такое светодиодный драйвер и что он выравнивает, как смотрится схема 220 В. Познание строения таковой лампочки полезно для общего образования и очень поможет в ремонте покоробленных по любым причинам единиц.
Светодиод
Уже из наименования понятно, что основным рабочим элементом устройства светодиодных ламп на 220 В является светодиод. Конкретно его систематизация в большей мере является решающей в определении видов лампочек.
Светодиод является полупроводниковым кристаллическим элементом, который активно выделяет свет при прохождении через него электрического тока. Различные цвета получаются методом конфигурации состава кристалла. Он нарастает на специальную площадку, которая имеет контакты для подключения проводов. Вначале кристалл имеет синий цвет, без покрытия испускает соответственное свечение. Для защиты от наружных причин на него в светодиодной лампе наносится желтоватое жесткое покрытие, при прохождении синего света через него выходит обыденный белоснежный свет.

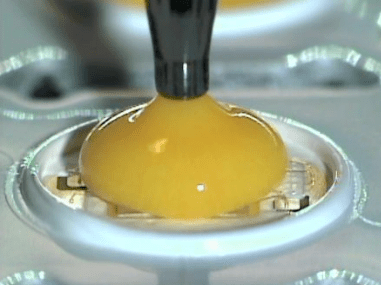

Один из шагов выкармливания светодиодов
Существует четыре главных технологии сборки чипа, которые и определяют систематизацию применяемых в лампочках светодиодов.
- SMD-технология – часто встречающаяся в быту. Кристалл располагается на поверхности светового устройства. Это позволяет сильно уменьшить его размеры, прирастить плотность расположения для большей яркости, при всем этом он имеет усовершенствованный теплоотвод. Применяется фактически во всех лампочках, которые вы видите в магазинах.
- DIP – световой элемент состоит из 1-го массивного кристалла, сверху на который прикреплена линза. Это 2-ой по распространенности тип светодиода, благодаря концентрированию светового луча в одном направлении применяется для подсветки на витринах и раскладках, также в вывесках и иных декоративных элементах.
- Пиранья – любимцы авто индустрии. В отличие от DIP, где находится только два контакта, тут их четыре, потому еще легче подключаться к различным вольтовым элементам. Это существенно увеличивает уровень теплоотвода, расширяет сферу использования, установка выходит более надежным и долговременным.
- COB-технология – продвинутая схема подключения светодиодных кристаллов, самый защищенный от перегрева и окисления вариант. Тут чип впаивается прямо в несущую плату. Благодаря самому обмысленному теплоотводу достигается большая яркость свечения, каким бы ни было напряжение. Но и минус находится значимый – если таковой светодиод все-же сгорит, его придется поменять совместно со всей платой – в домашних критериях даже с хорошим опытом и оборудованием перепаять его будет очень трудно.
Главные неприятели светодиодов любого типа – перегрев и деградация
Светодиоды имеют значимый недочет – они очень мелкие. И даже при колоссальном соотношении потребляемого тока и светоотдачи их придется применять как минимум в количестве нескольких штук вблизи, для того дабы достигнуть нужной яркости. Близкое размещение кристаллов друг к другу сильно оказывает влияние на их теплоотвод, они перенагреваются и выгорают один за одним. LCD-диоды лишены таковой задачи.
Деградация светодиодов может быть вызвана как перегревом, так и долгим сроком эксплуатации даже с хорошим теплоотводом. С течением времени они начинают тускнеть при потреблении все такого же электричества (при воздействии больших температур это происходит резвее). Высококачественные лампочки спустя пару лет постоянного применения теряют до 30% яркости, у безымянных «китайцев» этот параметр может доходить до 60%.

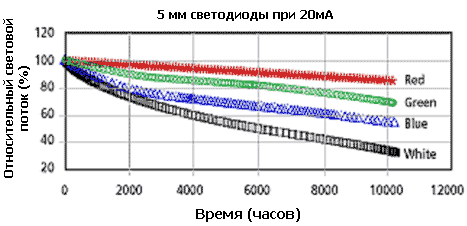

Примерный график деградации
Устройство светодиодной лампы
Каким бы принципиальным элементом ни являлся светодиод, для его бесперебойной и очень действенной работы нужен ряд вспомогательных устройств, которые, будучи собранными воедино, образуют лампочку. Традиционная электрическая схема светодиодной лампы имеет строение, приведенное на схеме ниже. Устройство светодиодного осветительного прибора аналогично, просто форма и размещение деталей другая.
Устройство обыкновенной светодиодной лампы
Сейчас устройство светодиодной лампы на 220 вольт разберем на каждый рабочий элемент раздельно.
- Начнем с цоколя – на картинке он не указан, но конкретно с него начинается схема питания каждой лампочки. Это та резьба, при помощи которой источник света вкручивается в патрон. В самом низу лампочки лицезреем зеленоватый участок – там размещены контакты, которые проводят в нее питание – электрический ток при соединении с контактами в патроне. Бывает несколько разных модификаций, на картинке представлен вариант Е27.
- Радиатор – в отличие от других неотклонимых частей находится не в каждой модели. Он осуществляется из легкого железного сплава, играет роль рассеивателя тепла – о вреде перегрева мы гласили выше. Обычно таковой деталью оборудуются лампы с массивными светодиодами – выше 25 ватт суммарной мощности. Все промышленные экземпляры непременно имеют неплохой радиатор в основании.
- Снутри цоколя обычно размещен «мозг» – драйвер LED-ламп. Он предназначен для регулирования электрического тока, который подается на светодиоды из центральной сети. Светодиодный драйвер сглаживает пульсации переменного тока, выпрямляя его специально для правильной работы кристаллов (а светодиоды работают верно только при неизменном напряжении, при переменном токе они стремительно сгорают из-за оборотных пульсаций). Регулируя ток, драйвер обеспечивает большой спектр работы при разных напряжениях (как правило это 170–260 вольт, находится в зависимости от предназначения и производителя светового элемента). При низком напряжении лампочка просто не светит, т. к. ей не хватает мощности для пуска, в границах спектра зажигается, а при лишнем токе электрические драйверы уберегут светодиоды от выгорания, также выключив их. Дополнительно схема драйверов для светодиодных ламп позволяет регулировать теплоотвод – лампочка может выключаться, перегревшись. Благодаря ему, резкие перепады напряжения тоже не жутки ласковой и хрупкой структуре кристаллов. Примеры – BP2832A, BP3122 либо BP2831A. Подбор стабилизатора (он же диодный мост) для LED-лампочек собственного производства осуществляется исходя из характеристик сети.
- Светодиоды размещаются на монтажной плате, она осуществляется из легкого металла, также играет роль теплоотвода (ответ на вопрос, куда же девается излишек температуры в моделях, где нет радиатора). Качество ее производства также сильно оказывает влияние на срок работоспособности кристаллов. Зависимо от технологии производства LED-лампочки имеют значимый спектр цветовых температур (от 2 700 К, как у лампы накаливания, до 10 000 К и поболее, прямо до глубочайшего синего цвета). Напряжение в сети играет важную роль в эффективности и стабильности схемотехники. Светодиодные лампы для дома могут оснащаться несколькими типами светодиодов, к примеру – SM7307 и 5131, в количестве от 6 до 18 шт. и поболее. На тип осветительных приборов оказывает влияние напряжение, количество нужных вольт.
- Вишенка на тортике значимости частей в лампе – светодиоды. Непосредственно в вышеупомянутом примере представлены модели, сделанные по SMD-технологии. Их количество, размер и плотность установки впрямую оказывают влияние на яркость лампочки и суммарную мощность. В ярчайших лампочках 2–3 слабых отдельных светодиода заменяются одним огромным кристаллом.
- Совокупа монтажной платы и светодиодов образует светодиодный модуль. Его форма и размещение определяют роль самой лампочки – угол рассеивания и качество распространения света. Такая лампа, как на картинке, отыскала использование в быту – на кухнях, в гостиных, там, где необходимо много растерянного света. Замена этого модуля на светодиод, выполненный по технологии DIP, сделает из таковой лампочки точечный осветительный прибор – ей место или в декоративном освещении, или в светильниках с несколькими лампами.
- Рассеиватель – обычно пластмассовый, в фирменных лампочках – из узкого матового стекла. Благодаря тому, что его форма припоминает уже знакомые нам лампы накаливания, светодиодные экземпляры ставятся фактически в хоть какой осветительный прибор, сложностей с интеграцией в быт не появляется. Материал играет существенную роль в эффективности свечения, даже если снутри установлены высококачественные, массивные светодиоды по всем правилам технологии, рассеиватель из недорогого пластика заберет около 20% светового потока. При покупке лампочек для помещений, в каких принципиальна яркость, отдавайте предпочтение моделям с неплохим пластиком либо стеклом. Матовость находится всюду – это делает свет мягеньким, умеренно его рассеивает, поток не лупит по очам, а в выключенном состоянии лампа смотрится великодушно, внутренности не видно (не считая вышеуказанных декоративных моделей с нитевидными светодиодами, это их фишка).
Тип светодиодов, которые применяются для определенной лампочки, очень важен, если вы решите починить ее без помощи других в случае перегорания. Если светодиоды установлены таким макаром, что их можно выпаять и поставить новые, то ремонт ламп происходит до боли просто. Довольно иметь паяльничек с узким наконечником, устройство для определения покоробленных контактов и новый, исправный источник света. В случае если светодиод впаян в плату полностью, даже имея соответственный опыт, перепаять его в домашних критериях будет очень трудно. Можно приобрести новейшую плату, но ее цена является фактически равной цены новейшей лампы. Не надо забывать, естественно, и о гарантии – если она все еще действует, просто поменяйте лампочку в том магазине, где вы ее брали.
Виды драйверов
Кроме кристаллов самым сложным по структуре элементом в лампе является драйвер. Самая обычная схема светодиодного драйвера содержит один либо пару гасящих резисторов. В совокупы с диодиками оборотного направления тока, соединенными встречно-параллельно, резисторы нейтрализуют вредное действие переменного тока, и схема включения работает хорошо.

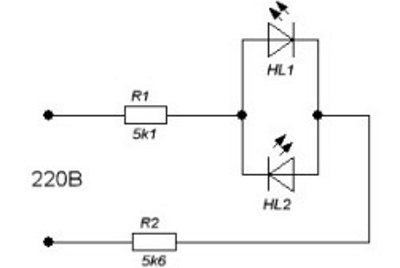

Схема простого драйвера
Такая схема дросселя светодиодной лампы на 220 В в большинстве случаев применяется, если делается самодельный драйвер. На производстве принято применять более сложные принципные схемы драйверов для светодиодов от сетей 220 В, которые имеют неплохой амортизационный припас и зависят от типа устройств, устанавливающихся вовнутрь.

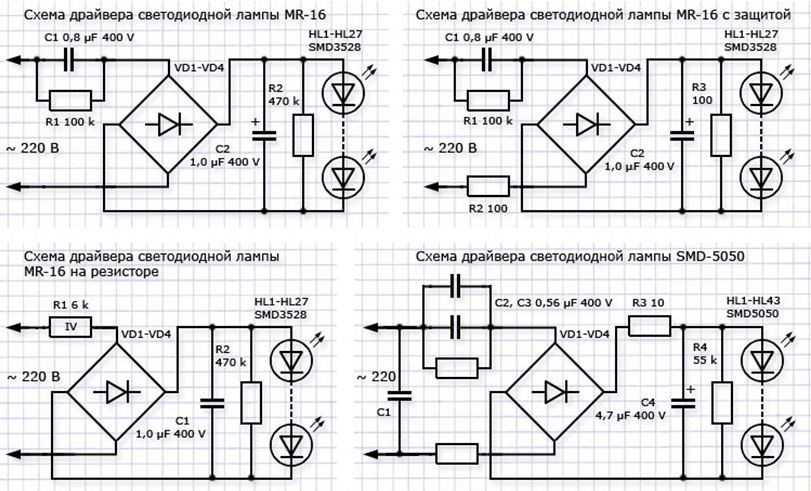

Разные схемы драйверов
Как уже говорилось выше, драйвер для светодиодной лампы делает выпрямление тока с последующей его подачей на светодиоды. Это происходит в три шага:
- Светодиодный драйвер преобразовывает переменный ток из сети 220 В в пульсирующий.
- Сглаживает пульсирующий ток до неизменного.
- Меняет ток до 12 вольт с последующей подачей на кристаллы.
Заключение
Поначалу схема светодиодной лампы на 220 вольт может показаться очень сложной. Но, разобравшись в предназначении каждого элемента, легко осознать их роль. Внедрение высококачественных материалов и грамотной технологии производства обеспечивают высочайший уровень надежности светодиодных ламп. Соблюдение правил эксплуатации, рекомендованных производителем, гарантирует, что светодиодная лампа накрепко прослужит нам долгие и длительные годы. Соотношение яркости и экономичности дозволит окупить цена неплохой модели лампы в наиблежайшие годы, а светодиодный драйвер убережет ее от перепадов в электросети. Если свет нередко теряется либо наблюдаются нестабильное напряжение – для вас подойдет аккумуляторная электросхема (лампочки «Космос», их использование оправдано в местах, где размеренно питаться от сети не выходит). Смотря на вышеуказанные схемы, можно просто собрать лампу 220 В своими руками.
Что такое светодиодная лампа?
представляет собой источник света, выполненный в форм-факторе какой-нибудь обыкновенной лампы накаливания (либо люминесцентной).
Это позволяет просто включить светодиодную лампу в электрическую цепь – необходимо всего только удалить лампу накаливания и на её место поставить светодиодную (с подходящими чертами по напряжению).
Схематическое изображение лампы накаливания и светодиодной
Хотя снаружи светодиодные лампы очень похожи на лампы накаливания, в них применяется совсем другой принцип свечения: светодиодные лампы сияют в итоге движения электронов в полупроводниковом материале.
Светодиод (один либо несколько), установленный в лампе, делает функцию спирали в лампе накаливания – генерирует свет. Но при всем этом светодиоды лишены главных недочетов ламп накаливания – светодиоды очень изредка перегорают и их срок службы фактически не находится в зависимости от количества включений-выключений лампы. Срок службы светодиодов добивается 50 тыщ часов, что в 10-ки раз превосходит срок службы обыкновенной лампы.
Светодиодные лампы делаются из полностью неопасных материалов и могут быть применены в хоть какой комнате Вашего дома.
Экономия электроэнергии на светодиодных лампах
За последние 10 лет технологи производства светодиодов шагнули далековато вперёд. Светодиоды стали более колоритными и поболее дешевенькими, у них значительно вырос индекс цветопередачи. Пришло время, когда светодиодные лампы можно применять в качестве основного освещения дома, в кабинете, на производстве и в уличных фонарях.
Современные светодиоды отличаются очень высочайшей светоотдачей (количество света в расчёте на один ватт мощности). По этому показателю они в 5-10 раз превосходят лампы накаливания, соответственно, для получения такого же количества света, как и от лампы накаливания, довольно светодиодной лампы в 5-10 раз наименьшей мощности. Это приводит к значимой экономии расходов на электроэнергию.
Средний срок окупаемости светодиодной лампы (с учётом экономии на платежах за электроэнергию и расходов на смену перегоревших ламп накаливания) составляет от 6 месяцев до 2-ух лет.
Защита природы
Светодиодные лампы, в отличие от люминесцентных, не содержат внутри себя никаких вредных веществ и, потому, не требуют каких-то особенных критерий утилизации. Они могут быть на сто процентов переработаны.
Ввиду значительно наименьшего энергопотребления внедрение светодиодных ламп уменьшает выбросы CO2 в атмосферу.
Светодиодные лампы ТАУРЭЙ
Ассортимент производимых нами светодиодных ламп ТАУРЭЙ громаден. У нас есть лампы фактически под хоть какой осветительный прибор.
Мощности ламп варьируются от 3 до 15 ватт (ламп на цоколе G4 — от 0.5 до 4 ватт, промышленные лампы Е27/Е40 — до 80 ватт). Лампы выполнены со всеми более распространёнными цоколями: E14 (миньон), E27 ("обыденный толстый цоколь"), GU5.3 ("две ножки", время от времени некорректно именуется MR16), GU10 ("две толстые ножки, поворотный"), G4 ("две очень мелкие ножки", время от времени некорректно именуется MR11).
Светодиодные лампы ТАУРЭЙ
Каждый тип наших ламп имеет два варианта температуры света — с теплым светом (2800-3200К) для жилых помещений (в-основном) и с холодным светом (6000К) в большей степени для рабочих и офисных помещений.
Лампы специального (промышленного) предназначения мы производим, обычно, с нейтральным белоснежным светом.
Лампы под напряжение 12 вольт мы выпускаем трёх видов: в форме MR16 и мелкие пальчиковые лампочки с цоколем G4 для применения в качестве замены галогеновых осветительных приборов.
3-ий вид наших низковольтных ламп — светодиодные лампы ТАУРЭЙ с цоколем Е27 и Е14 для электросетей от 12 до 80 вольт.
Во всех иных лампах применяется продвинутый блок питания, который делает вероятным применять лампы при любом напряжении от 85 до 265 вольт. При всем этом, независимо от напряжения питающей сети — 110, 127 либо 220 вольт, уровень яркости лампы остаётся одним и этим же. Большая часть наших бытовых светодиодных ламп будут штатно работать в электросетях 110 и 127 вольт, причём как переменного, так и неизменного тока.
В светодиодных лампах ТАУРЭЙ установлены или High Power светодиоды, или очень действенные SMD светодиоды, отличающиеся очень высочайшей светоотдачей – до 100 люмен на ватт и выше. Это делает светодиодные лампы ТАУРЭЙ только действенным источником света.
