Квартира, а тем паче личный дом, нуждаются в постоянном проведении обслуживающих и ремонтных работ. Домашнему умельцу приходится быть универсалом, способным делать огромное количество разных задач. Потому мастера желают освоить как можно больше технологий.
Одним из более нужных способностей является умение делать сварочные работы. Практика указывает, что идеальнее всего подойдет электросварка для начинающих — разработка ординарна и доступна хоть какому, кто желает научиться ее применять. До того как приступить к освоению способа, следует ознакомиться с теоретическими нюансом вопроса, согласны?
Вся нужная информация тщательно изложена в нашей статье. Мы обрисовали принцип деяния электрической сварки и обозначили, какой аппарат лучше подобрать для работы в домашних критериях. Не считая того, в статье приведена пошаговая разработка сваривания деталей, методы выполнения швов, также перечислены возможные деффекты соединений.
Что такое электросварка?
Электрическим именуют один из способов сварки, когда для нагрева и последующего расплавления металлов применяется электрическая дуга. Температура последней доходит до 7000°С, что намного превосходит температуру плавления большинства металлов.
Процесс электросварки протекает следующим образом. Для образования и поддержания в рабочем состоянии электрической дуги подается ток от сварочного устройства к электроду.

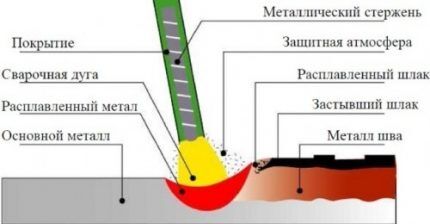

В процессе сварки основной металл и железная сердцевина электрода расплавляются и перемешиваются, образуя крепкий и неразрывный шов (+)
Когда электродный стержень касается свариваемой поверхности, проходит сварочный ток. Под его воздействием и воздействием электрической дуги электрод и железные кромки свариваемых частей начинают расплавляться. Из расплава появляется, как молвят сварщики, сварочная ванна, в какой расплавленный электрод перемешивается с главным металлом.
На поверхность ванны всплывает расплавленный шлак, который образует защитную пленку. После отключения дуги металл равномерно остывает, образуя шов, покрытый окалиной. После полного остывания материала ее счищают.
Для сварки могут употребляться неплавящиеся и плавящиеся электроды. В первом случае для образования сварочного шва в расплав вводят присадочную проволоку, во 2-м этого не нужна. Для образования и последующего поддержания в рабочем состоянии электрической дуги применяется особое оборудование.
Способности на поприще сварщика в бытовых критериях требуются для выполнения широкого ряда работ:
Галерея изображений
Умение обращаться со сварочным аппаратом и делать ровненькие крепкие швы в быту пригодится при сооружении каркасов для теплиц, гаражей, хозблоков, летних душевых кабин, складских строений
Сваркой лучше соединять элементы армирующего каркаса, выполненные из прута поперечником больше 12 мм. Вязка проволокой не всегда способна держать требующуюся нагрузку
С применением сварочной машины можно выполнить необычную ограду для цветника либо базу для забора, охраняющего участок от ненужных гостей
Полезные познания и умения потребуются тем, кто решит устроить железную лестницу либо вполне входную группу с козырьком на каркасе из уголка либо профильной трубы
Сооружение железного каркаса теплицы
Сборка арматурной сетки для фундамента
Изготовка огромных и малых огораживаний
Устройство лестниц и входных групп
Что необходимо для сварки в домашних критериях?
Для проведения работ будет нужно, сначала, сварочный аппарат. Существует несколько его разновидностей.
Определимся, какому из них дать предпочтение.
- Сварочный генератор. Отличительная особенность заключается в способности производить электрическую энергию и применять ее на создание дуги. Будет полезен там, где нет источника тока. Имеет впечатляющие габариты, потому не очень комфортен в работе.
- Сварочный трансформатор. Устройство конвертирует переменное напряжение, подающееся от сети, в переменное напряжение другой частоты, что нужно для сварки. Аппараты ординарны в эксплуатации, но имеют значимые габариты и плохо реагируют на вероятные скачки сетевого напряжения.
- Сварочный выпрямитель. Устройство, которое преобразовывает подающееся от сети напряжение в неизменный ток, нужный для образования электрической дуги. Отличаются компактностью и высочайшей эффективностью работы.
Для работы в домашних критериях предпочтителен выпрямитель инверторного типа. Их обычно именуют просто инверторами. Оборудование имеет очень малогабаритные размеры. При работе его вешают на плечо. Механизм работы устройства довольно прост.
Оно конвертирует частотный ток в неизменный. Работа с током такового типа обеспечивает очень высококачественный сварной шов.

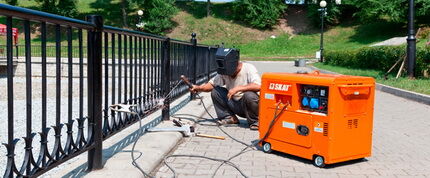

Сварочный генератор может работать при отсутствии сети. Он сам производит ток. Система очень массивная, работать с нею довольно трудно
Инверторы экономны, работают от бытовой сети. Кроме этого, конкретно с ними лучше работать новенькому. Они максимально ординарны в эксплуатации и обеспечивают размеренную дугу.
К недочетам инверторов можно отнести более высшую, чем у других устройств, цена, чувствительность к попаданию пыли, воды и к скачкам напряжения. При выборе инвертора для домашней сварки обращают свое внимание на спектр значений сварочного тока. Малое значение – 160-200 А.
Дополнительные функции оборудования могут облегчить работу для новенького.
Из таких приятных «бонусов» необходимо отметить:
- Hot Start — что значит увеличение исходного тока, подающегося в момент поджига сварочной дуги. Благодаря этому дугу активировать намного легче.
- Anti-Stick — автоматом уменьшает сварочный ток если электродный стержень залип. Это упрощает его отрыв.
- Arc Force — наращивает сварочный ток, если электрод подносят к изделию очень стремительно. Залипания в таком случае не происходит.

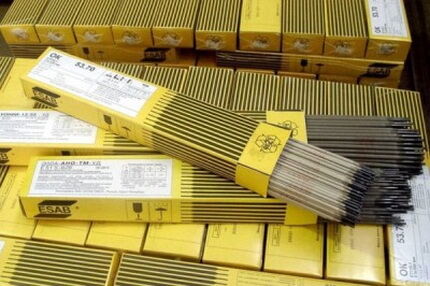

Не считая сварочного аппарата любого типа пригодятся электроды. Их марку идеальнее всего подобрать по специальной таблице, в какой указывается тип свариваемого материала.
Будет нужно также сварочная маска. Идеальнее всего та, что надевается на голову. Модели, которые нужна держать в руке, очень неудобны.
Работать со сваркой необходимо исключительно в защитном костюмчике. Особая маска защитит глаза от ультрафиолета и брызг, плотный костюмчик и брезентовые перчатки предупредят ожоги
В маске может быть обычное затемненное стекло либо так именуемый «хамелеон». Последний вариант лучше, так как при возникновении дуги стекло автоматом затемняется.
Работать нужно исключительно в специальной одежке, защищающей от брызг и ультрафиолета. Это может быть уплотненная х/б спецовка, сапоги либо высочайшие башмаки, брезентовые либо прорезиненные перчатки.
Разработка электрической сварки
Обучаться, как верно варить детали электросваркой, лучше под управлением опытнейших сварщиков. Если это по любым причинам не выходит, можно пробовать самому. Для начала необходимо хорошо организовать рабочее место. Это очень принципиально, так как сварка относится к высокотемпературным, а поэтому и пожароопасным процессам.
Для работы необходимо избрать верстак либо хоть какое другое основание, выполненное из негорючего материала. Древесные столы и им подобные изделия категорически запрещены. Лучше, дабы вблизи с местом, где будет проводиться сварка, отсутствовали просто воспламеняемые предметы.
Около себя непременно поставьте ведро с водой для ликвидации вероятных очагов возгорания. Не считая того, необходимо найти неопасное место, где будут складываться остатки использованных электродов. Даже самый небольшой из них способен спровоцировать пожар.
В продаже можно отыскать сварочные электроды различных поперечников. Подходящий размер стержня подбирается исходя из толщины свариваемого металла
Для первых самостоятельных швов необходимо приготовить ненадобный кусочек металла и подобрать для него электроды. Спецы советуют в таких случаях применять 3 мм стержни. Наименьший поперечник применяется для сваривания тонких листов, обучаться на которых неловко. Электроды большего поперечника требуют высочайшей мощности оборудования.
Начинаем с зачистки участка металла, на котором будет размещаться шов. Тут не должно быть ржавчины и каких-то загрязнений.
После того, как деталь подготовлена, берем электрод и вставляем его в зажим сварочного аппарата. Потом берем зажим «заземление» и крепко крепим его на детали. Снова проверяем кабель. Он должен быть заправлен в держатель и отлично изолирован.
Сейчас необходимо избрать рабочую мощность тока для сварочного аппарата. Она подбирается по поперечнику электрода. Избранную мощность выставляем на панели сварочного оборудования.
Следующий шаг – поджиг дуги. Для этого электрод необходимо поднести к детали под углом около 60° и очень медлительно провести им по основанию. Должны показаться искры. Как это произойдет, немного прикасаемся электродом к детали и здесь же приподнимаем его на высоту менее 5 мм.

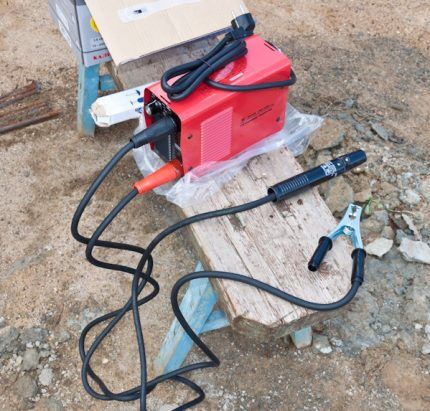

Сварочный инвертор готов к работе. К нему подключены два кабеля: один с зажимом для электрода, 2-ой с креплением заземления
В этот момент вспыхивает дуга, которую необходимо поддерживать в течение всего времени работы. Ее длина должна составлять 3-5 мм. Это расстояние между концом электрода и заготовкой.
Поддерживая дугу в рабочем состоянии необходимо держать в голове, что в процессе работы электрод выгорает и становится короче. При лишнем приближении электрода к заготовке может произойти залипание. В данном случае необходимо немного качнуть им в сторону. Дуга может и не зажечься с первого раза. Может быть, не хватает силы тока, тогда ее необходимо прирастить.
После того, как начинающий сварщик научился поджигать дугу и задерживать ее в рабочем состоянии, можно приступать к наплавлению валика. Это простая из всех операций. Поджигаем дугу и начинаем очень плавненько и аккуратненько перемещать электрод вдоль грядущего шва.
При всем этом исполняем колебательные движения, напоминающие полумесяц с маленький амплитудой. Мы вроде бы «подгребаем» расплавленный металл к центру дуги. Таким макаром должен получиться ровненький шов, схожий на валик. На нем будут находиться маленькие волнообразные наплывы из металла. После остывания шва необходимо сбить в него окалину.
Методики дуговой сварки — методы сваривания
Дабы получить высококачественный шов, необходимо научиться поддерживать, а потом и перемещать дугу. В особенности оказывает влияние на качество длина электрической дуги. Если она больше 5 мм, то считается длинноватой.
В данном случае происходит азотирование и окисление расплавившегося металла. Он разбрызгивается каплями, шов при всем этом выходит пористый и недостаточно крепкий. При очень недлинной дуге может произойти непровар.

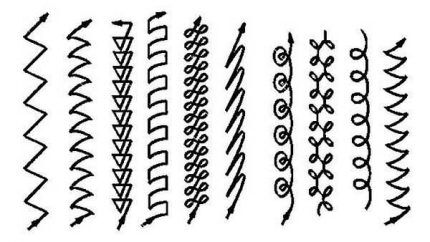

Электродный стержень может двигаться по различным траекториям. С опытом каждый сварщик выбирает “свой” вариант, а почаще комбинацию нескольких движений
Для выполнения сварки применяются различные методики. Тщательно разглядим главные.
Галерея изображений
По положению сварных швов в пространстве они все разделяются на 4 группы: горизонтальные, вертикальные, нижние, потолочные. Нижние производятся на полу либо схожей конструкции, потолочные на потолке, вертикальные и горизонтальные на стенах в соответственных направлениях
По поперечному сечению и варианту соединения все сварные швы делят на угловые и стыковые. Стыковые характеризуются глубиной шва, угловые — шириной, катетом и глубиной шва
Катетом углового шва именуют малое расстояние от 1-го из соединяемых частей до границы шва. Если шов прерывается в нескольких местах, то берут меньшее значение
Округленные поверхности свариваются горизонтальными либо вертикальными швами. Характеризуются они глубиной проварки и формой шва
Сварочные аппараты из подручных материалов
Как выполнить обыкновенные и, в тоже время, многофункциональные аппараты для сварочных работ и что для этого будет нужно — об этом дальше в нашей статье.
Оборудование для сварочных работ не непременно брать в магазине. Его можно выполнить в домашней мастерской. Ведь, на самом деле, конструкция простого устройства тривиальна и собрать сварочный аппарат своими руками не составляет труда. Для этого необходимы только некоторые комплектующие и мало познаний по электротехнике.
Как выполнить обыкновенные и, в тоже время, многофункциональные аппараты для сварочных работ и что для этого будет нужно — об этом дальше в нашей статье.
Что необходимо для сборки сварки
Дабы собрать простой сварочный аппарат, необходимо осознавать принцип его работы.
Вся работа сварки основывается на преобразовании электрического тока из сети. В бытовом использовании нам доступно электричество с напряжением в 220 вольт и силой тока в 16-32 ампера.
Как мы знаем, для сварки этого недостаточно.
Для сварочной дуги нужна мощность, а ее обеспечивает сила тока, измеряемая в амперах (обычным языком, это количество электронов подающихся на электрод). Чем больше заряд, тем паче продуктивным будет аппарат.
Для роста мощности применяют трансформаторы, которые снижают напряжение в пару раз, но наращивают силу потока электронов, что позволяет применить таковой ток для образования сварочной дуги.
Трансформатор — это основной элемент, позволяющий собрать простой аппарат, работающий на переменном токе.
Базу трансформатора составляет магнитопровод (сердечник из трансформаторной стали), на который и наматывают обмотки: первичную, из более узкого провода и огромным количеством витков. и вторичную, состоящую из толстого кабеля с минимальным количеством намоток.
Магнитопроводы для сборки сварочных аппаратов можно применять, к примеру, со старенькых силовых трансформаторов.
Питание обеспечивается от бытовой розетки и подается на первичную обмотку.
Обмотки между собой не должны контактировать. Даже если трансформатор имеет намотки одну на другой, между ними непременно размещается слой изоляции! Ток с одной обмотки на другую передается через сердечник магнитным потоком.
В качестве сварочных кабелей можно применять продукцию промышленного производства, либо же подобрать подходящий по сечению провод. Главное, что они должны выдерживать мощность аппарата.
Держатели изготавливают из прута либо арматуры маленького поперечника. По форме они напоминают трезубую вилку, в зубья которой и фиксируют электрод.
Как собрать трансформаторную сварку
Для этого необходимо отыскать рабочий понижающий трансформатор. Можно взять модели С-Б22, ИВ-10, либо ИВ-8, мощность которых должна составлять 1-2 кВт. Такие элементы, обычно, применяются для питания разных электроинструментов и снижают напряжение с 220 до 36 вольт.
Снятие вторичной обмотки
Сборка трансформаторной сварки проводиться по следующему методу.
- Вначале необходимо снять с трансформатора вторичную обмотку, но нельзя разрушить первичную.
- Снятую проволоку наматывают на первичную катушку, которая размещена посредине сердечника. При всем этом на каждые 30 мотков делают отводок (их необходимо 8-10 штук), которые номеруют для удобства.
- Две другие стороны сердечника обкручивают кабелем с несколькими жилами (минимум три медных проводка с сечением 6-8мм). Для каждой катушки будет нужно до 12 метров такового провода. Это будет вторичная обмотка устройства (ВО).
В таком аппарате в первичной обмотке ток будет с силой в 25 Ампер, а во вторичной — 60-120 А. Питание обеспечивается через штепсельную розетку. Мощность устройства обеспечит хорошую работу электродами с поперечником в 2 мм. Для расходника тройки время сварки будет ограниченным (безостановочно до 10-15 электродов, позже необходимо дать остыть трансформатору).
Если у Вас опыта в электротехнике не достаточно, то необходимо более детально изучить материалы по тому, как сделать таковой аппарат.

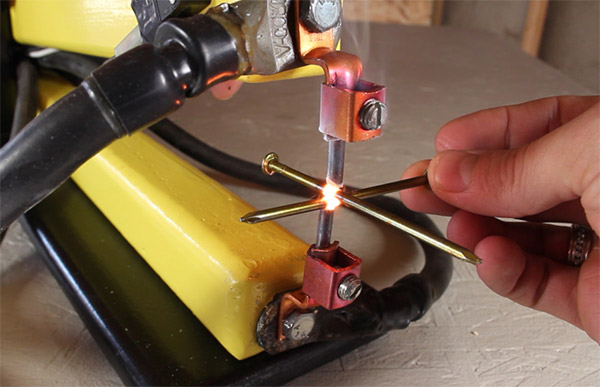

Точечная сварка из микроволновки
Сваривание точками позволяет соединять очень узкий металл в этом случае, когда классические сварочные аппараты могут просто спалить деталь.

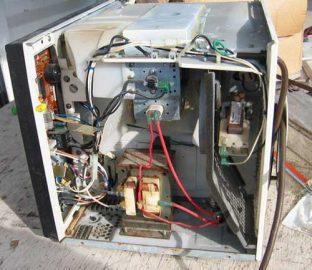

Простой точечный самодельный сварочный аппарат можно собрать с наименьшим количеством материалов, используя старенькую рабочую микроволновку, с которой будет нужно снять трансформатор с мощностью от 1 кВт. 1-го такового элемента будет довольно, дабы варить точками металл шириной до 1 мм. Для роста мощности можно применять два трансформатора.

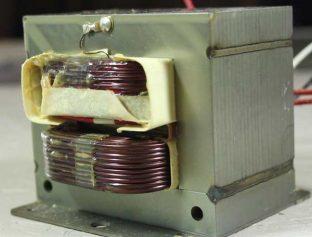

В микроволновке основную работу делает магнетрон, для которого нужна мощность около 4000 вольт. Трансформатор для этого работает не на снижения, а на увеличение напряжения. На выходе таковой элемент дает до 2000 В.

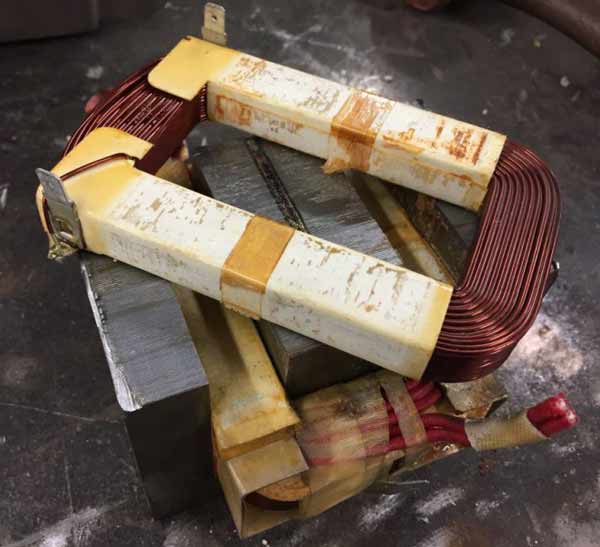

С такового элемента микроволновки необходимо взять сердечник (магнитопровод) и первичную обмотку (намотан толстый провод с наименьшим количеством витков). ВО (вторичная обмотка) при всем этом срезается либо срубается с внедрением стамески. С середины сердечника медную проволоку можно вышибить либо высверлить.
Принципиально не разрушить при этих манипуляциях первичную обмотку (ПО) и сам сердечник!
После таковой работы должен остаться магнитопровод с намотанной первичной обмоткой.
Когда все подготовлено, делают новейшую вторичную обмотку. Дабы обеспечить огромную силу тока, будет нужно очень толстый кабель с сечением в 100 мм². Также может подойти многожильный провод.
Обычно такие кабели имеют толстую изоляцию и она может мешать намотке. Дабы было комфортно, ее можно снять, а кабель заизолировать тканевой изолентой.
Для вторичной обмотки необходимо сделать как можно меньше витков (уменьшить сопротивление). Выполнить необходимо 2-3 намотки. Концы кабеля выводят для контактов плюса и минуса.
Электроды изготавливают из толстого медного прутка (лучше, дабы он был не меньше поперечника провода вторичной обмотки). Если точечный сварочный аппарат будет маленький мощности, то можно применять нажимало с паяльничков. Сами электроды затачивают в виде конуса.

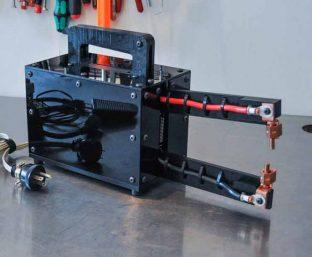

Управление таким устройством осуществляется рычагом и выключателем. Нижний рычаг делают недвижным, а верхний лучше выполнить на пружине, для способности сжимать и разжимать электроды. Выключатель ставят на первичную обмотку, куда подается и питание всего аппарата.
Для настоящего функционирования лучше поставить остывание для такового устройства. Можно применять компьютерные вентиляторы. В неприятном случае будет нужно неизменный контроль нагрева трансформатора и других частей, а так же делать перерывы в работе для остывания.
Работу производят следующим образом. Между электродами зажимают заготовку и включают ток. Поставив точку, питание отключают и перемещают деталь.
Такая сварка из микроволновки своими руками обеспечит сваривание очень тонких конструкций. Прирастить мощность можно за счет соединения 2-ух трансформаторов. Но при всем этом принципиально верно собрать такую сборку, по другому безизбежно замыкание.
Сварки неизменного тока
Самодельные трансформаторные аппараты работают на переменном токе, таким макаром можно варить разные марки стали. Но некоторые металлы при сварке электродуговым методом требуют неизменного тока для получения высококачественного соединения.
Дабы собрать таковой устройство, к трансформатору будет нужно добавить выпрямитель и дроссели для сглаживания тока.
Выпрямители собирают с диодов, способных выдерживать огромную мощность (до 200 Ампер). Они, обычно, габаритные и, к тому же, потребуют сборки системы остывания. Диоды монтируют параллельно для увеличения тока.
Таковой выпрямительный мост дозволит выровнять электрическую дугу и получить швы более высокого свойства при сваривании нержавейки либо алюминия.
Необходимо ли все это
Сейчас на просторах веба можно отыскать огромное количество схем и конструкций различного оборудования для сварки. От простого громоздкого трансформаторного аппарата до сложнейших самодельных инверторов. Как целенаправлено их собирать и применять в домашней мастерской?
Еще 10 годов назад инверторы были фактически недосягаемы широким массам и все сварочные работы проводили при помощи габаритных трансформаторов, в большинстве случаев конкретно самодельных. Их функции позволяют варить разные конструкции с внедрением железных деталей. А многие бывалые сварщики варят такими устройствами цветные металлы либо чугун. Тем паче сейчас намного стала лучше ситуация с электродами, которые можно подобрать фактически для любого материала.
Но трансформаторы без выпрямителя работают лишь на переменном токе и это затрудняет работу с нержавеющей сталью либо, например, алюминием. Внедрение дополнительно выпрямителей наращивает габариты оборудования и стесняет подвижность. И если для мастерской это не неувязка, то уже высотные работы затрудняются. Но основная неувязка трансформаторной сварки самодельного производства — это точность опции режимов. Инверторы промышленного производства в данном случае намного выигрывают.
Разные конструкции точечных сварок тоже намного упрощают работу с тонкостенными металлами и изделиями, которые можно стремительно починить. Но создание вправду массивного аппарата востребует большего количества девайсов, а они не всегда доступны (попытайтесь на данный момент выискать два одинаковых трансформатора от микроволновки).
Сборка инвертора в домашней мастерской будет целесообразной в этом случае, если у Вас есть практически все нужные элементы: трансформаторы, выпрямители, транзисторы и остальные. В неприятном случае для чего заморачиваться поисками и сборкой устройства с непонятной мощностью и настройкой, если он сейчас стоит от 50-100 баксов? И для маленьких объемов работ такового аппарата будет более чем довольно?
Что Вы сможете добавить к этому материалу? Поделитесь своим опытом по сборке самодельного сварочного оборудования, в особенности схемами сборки. Как Вы считаете: как отлично использование таких устройств в домашнем хозяйстве? Оставьте свои комменты в блоке дискуссий к этой статье.
