Описание Сварочный аппарат для сварки медных проводов

Аппараты сварочные для сварки медных скруток проводки Мини «ДОН» – это сварочные аппараты с электронным управлением и импульсным электронным преобразователем и маленькими размерами.
Сварочный источник неизменного тока, цифровой инверторный, предназначен для ручной сварки графитовым омедненным электродом скруток из медных проводов. Питание от однофазовой сети 220 В 50 Гц,
Источник обеспечен:
— устройством «форсаж дуги», позволяющим регулировать повышение сварочного тока в момент близкий к недлинному замыканию;
— устройством «антистик», защищающим от приваривания электрода, при маленьком замыкании между электродом и деталью более 1 сек., источник перебегает в ждущий режим и протекание сварочного тока миниатюризируется до малого значения
— цифровой индикацией тока сварки
— цифровой индикацией напряжения электросети, что дает возможность оценить нагрузочную способность однофазовой сети и возможность использования электрода требуемого поперечника;
— устройством блокировки работы при скачках напряжения электросети
— по согласованию с заказчиком вероятна поставка аппаратов с устройством понижения напряжения холостого хода ( в выполнении 01) для сварки в особо небезопасных критериях.

Поперечник ЭЛЕКТРОДОВ

Основное предназначение аппарата – сварка электродами поперечником до Ф3,2 мм. При обычной температуре воздуха (20-25 гр.С) и токах сварки до 110 ампер, отключений по перегреву не происходит. В горячую погоду (35-40гр.С) и при тяжеленной эксплуатации оборудования может быть периодическое срабатывание термозащиты. После продувки аппарата встроенными вентиляторами системы остывания в течение 5-7 мин. и остывании компактного силового трансформатора работа источника возобновляется.
При сварке электродами поперечником Ф4,0 мм при наивысшем токе, термозащита срабатывает приблизительно после 2-х безпрерывно, один за одним, сожженных электродов.

НАПРЯЖЕНИЕ ЭЛЕКТРОСЕТИ

Аппарат разработан для устойчивой работы в российских электросетях со значительными перепадами напряжения.
— При напряжении в границах 180 – 250 вольт сварочный источник обеспечивает полный выходной ток, хороший поджиг и размеренное горение дуги для электродов всех типов.
— При напряжении 160 вольт поджиг и горение дуги для электродов с главным покрытием (УОНИ) усугубляется, для электродов с рутил-целлюлозным покрытием – не плохое.(АНО-21, МР-3С, и др.). Выходной ток аппарата понижается до 130 ампер.
— При напряжении 140 вольт может быть создавать сварку электродами с рутил-целлюлозным покрытием. Ток сварки понижается до 110 ампер.
— При напряжении 120 вольт сварочный ток миниатюризируется до 80 ампер. Поджечь и удержать дугу фактически нереально.
— При напряжении наименее 85 вольт и поболее 255 вольт срабатывает защита от пониженного/завышенного напряжения питания. Цифровой индикатор на фронтальной панели начинает мигать, индицируя значение аварийного напряжения, врубается красный светодиод «перегрев».

Технические свойства.

*В спектре: напряжений питания 140-180 В источник работает со сниженной выходной мощностью, при всем этом реальный выходной ток не соответствует данному.

​Организации могут приобрести сварочный аппарат ДОН "МИКРОША" по безналичному расчету с добавленным НДС.

Как избрать сварочный аппарат для скруток медных жил

Самостоятельный установка проводки с медными сердечниками по силам каждому. По правилам провода соединяются клеммами, запаиваются либо свариваются. В распределительных коробках, щитках удобнее работать аппаратом для сварки медных проводов. Медная скрутка за считанные секунды расплавляется под действием электрической дуги. После чего ее изолируют. Такое соединение прослужит длительно, не станет дополнительным сопротивлением.

Имея дома маленькое устройство для сварки, можно делать посторонние заказы по монтажу либо ремонту медных проводов. Многие умельцы делают сварочники без помощи других.

Конструктивные особенности и механизм работы аппаратов для сварки проводов

Выбирая оборудование для холодной сварки, нужно учесть особенности медной проволоки. При нагреве до 300°С медь становится хрупкой. Плавится она при 1100°С,

Варят ее неизменным и переменным током, рабочее напряжение выдается в интервале значений от 12 до 36 вольт, сила тока – 150 А. Мощность и рабочий ток находится в зависимости от количества проводников в скрутке, толщины жил.

У сварочных аппаратов для медных проводов должна быть плавная регулировка сварочного тока, дабы исключить риск пережогов либо непроваров проводников, на рациональном токе электрод не залипает – не прикипает к медным жилам. Для работы с медью подойдет инвертор либо устройство на базе трансформатора.

Виды сварочных аппаратов для проводов

На рынке представлены спец устройства для монтажа кабеля российского и забугорного производства. Это аппараты для сварки скруток медных жил:

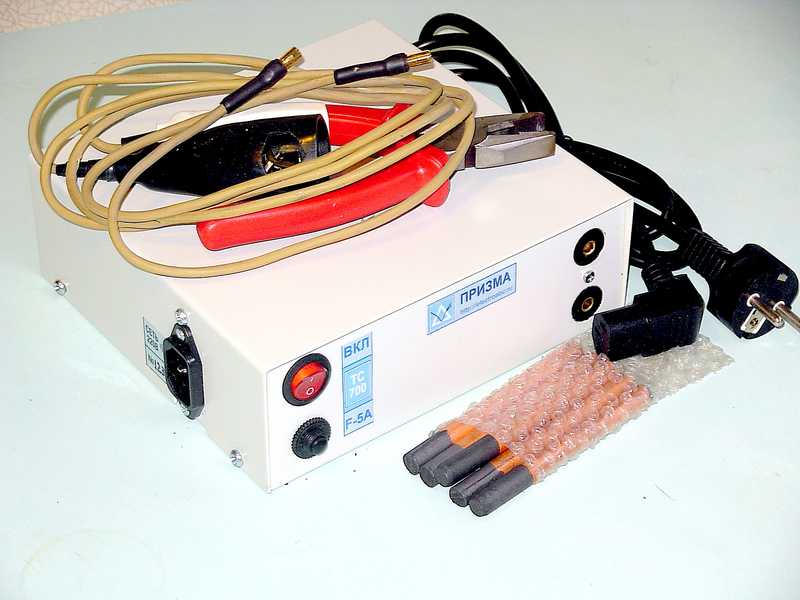

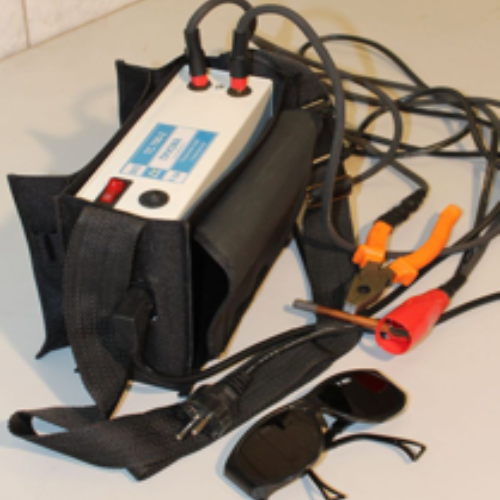

• ТС 700 производства компании «Призма» мощностью от 1 до 1,5 кВт созданы для сварки меди и алюминия;
• модификация ТС 700-1 самая примитивная, сваривать скрутки до 16 мм сумеют начинающие, стоимость 7,6 тыщ рублей;
• модель ТС-700-2 – узкопрофильная, ей пользуются электрики, монтируя толстый кабель, предельный поперечник скрутки – 24 мм, стоимость в границах 9 тыщ;
• ТС 700-3 – самый мощнейший, продается в комплекте с 2-мя силовыми проводами, держателем электрода, цена сварочного оборудования 9,3 тысячи.

Читайте также: Выбор сварочного аппарата. Какой лучше приобрести для дома и дачи

Маленькие инверторные аппараты, которые подходят для сварки дюралевого кабеля, медных проводов:

• «Дона» маленький, работает от стандартной сети 220 В, обустроен цифровым индикатором, функцией стабилизации дуги, плавными регуляторами силы тока, стоимость устройства 8 тыщ рублей;
• подобные аппараты «Микроша» (модели 160ПНЦ и 180 ПНЦ) выдают нужный рабочий ток, ими просто воспользоваться, стоят около 8 тыщ.

Инверторный аппарат

Универсальный инвертор предназначен для многих видов работ, он подойдет для сварки дюралевых и медных скруток.

• «Ресанта» САИ-160 выдает ток в широком спектре от 10 до 160 А, вес устройства 4,5 кг, цена 6,3 тысячи;
• «Сварог» ARC 160 Easy Z213 H выдает ток в спектре от 10 до 160 А, весит 4 кг, работает от стандарной сети 220 В, стоит 9 тыщ.

• Итальянский «Quattro elementia 160 nato» 643-255 китайской сборки работает от сети 220 В. Стоит около 6 тыщ, весит без малого 5 кг.
• Американский «PFrionMax Welder DC-200 C», выпущенный китайским филиалом. Весит 4,5 кг. Обустроен ремнем для переноски, работает бесшумно. Цена от 7,5 до 9,6 тыщ зависимо от комплектации.
• Германский «Fubag IQ 160» компактный, но тяжкий, весит без малого 7 кг. Предназначен для работы от сети от 150 до 240 В, не опасается «провисания» напряжения. Выдает рабочий ток от 10 до 160 ампер. Укомплектован 2-мя силовыми проводами, стоит 7 тыщ.

Для сварки инверторами применяют омедненный угольный стержень, его еще именуют медноугольный электрод. Промышленные инверторы для медных проводов крупногабаритные, томные. Для работы с электрикой выбирают маленькие аппараты, работающие от сети 220 В, снаряженные ремнем для переноски. Инверторы отличаются от трансформаторов размеренной дугой, дополнительными функциями, упрощающими сварку.

Самодельные конструкции

На базе трансформаторов от старенького оборудования многие сами сооружают аппараты, применимые для сварки. Для кожуха нужна уплотненная коробка из огнестойкого материала, к примеру, старенькый корпус от микроволновки. Некоторые умельцы монтируют схему с трансформатором и диодиком на древесной подставке. Если есть длиннющий кабель, для варки скрутки медных проводов применимо и такое оборудование. Варка проводится на весу, удаленность должна быть более 1,5 метров.

Читайте также: Как избрать аппарат для сварки алюминия

Можно применять трансформатор хоть какой мощности от 300 до 800 ватт, на вторичной обмотке должно быть напряжение от 12 до 36 В. Для сварки дюралевых и медных проводов маленького поперечника хватит 9 В. В качестве электрода, разжигающего дугу, применяют угольные вкладыши пальчиковых батареек. На контакты выводят массивные провода с сечением более 15 мм 2 . Если нет толстого кабеля, скручивают 2 либо три тонких провода.

Себестоимость самодельного сварочного аппарата для сварки дюралевых и медных проводов низкая, применяют трансформаторы от микроволновых печей, другой домашней техники. С ними следует обращаться аккуратненько, нельзя их включать в сеть для проверки без удаления родной вторичной обмотки. Мощность может достигать 2000 В. С самодельной вторичной обмоткой трансформатор неопасен, к нему можно подключать угольный карандаш и плоскогубцы для зажима скрутки.

Браться за изготовка сварочного аппарата стоит, если есть опыт сборки либо ремонта электротехнических устройств.

Разработка сварки медных скруток

Для сварки провод очищают на 5–7 см от конца, дабы во время работы не разрушить сварочным оборудованием изоляцию. Сердечники складывают параллельно, концами в одну сторону. Скручивают, сильно зажимают скрутку плоскогубцами. Электродом касаются кончика скрутки. За 1–2 секунды появляется шарик однородного металла. Заваренную скрутку остужают, изолируют термоусадочной трубкой либо изоляционной лентой.

Перед работой необходимо потренироваться на обрезках кабеля, дабы избрать характеристики рабочего тока. Угольный электрод поначалу 5 секунд прогревают, только позже направляют на скрутку. Время выдержки находится в зависимости от количества проводников, поперечника жил. Медь нельзя перекаливать до потемнения, соединение будет хрупким, способно рассыпаться при укладке провода в щиток либо распределительную коробку.

При выборе сварочного аппарата, созданного для сварки дюралевых и медных проводов, учитывают характеристики тока. Выбирают устройства с наименьшим шагом опций. Малогабаритные легкие инверторы можно носить на плече. Универсальные неплохи тем, что ими делают многие виды сварочных работ.

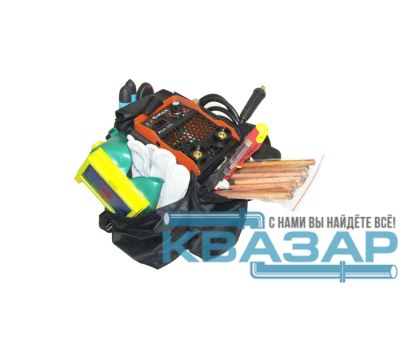

Набор инструмента для сварки скруток НИСС

Набор для сварки скруток предназначен для электродуговой сварки одножильных проводов при проведении монтажных и ремонтных работ. Сварка осуществляется неплавящимся медно-угольным электродом, которого хватает более чем на 1000 соединений. Осуществляется сварка не только лишь силовых проводов сечением 1,5 кв.мм., но и сварка охранных, пожарных сигнализаций, автоэлектрике и областях, где нужна сварка проводов узкого сечения. Соединение сваркой вполне соответствует требованиям ПУЭ, не просит обслуживания, отличается прочностью и пожаробезопасностью, у такового соединения фактически отсутствует переходное сопротивление.

В состав данного набора входят защитные очки с авто-затемнением, которые в отличии от очков газосварщика, имеют реальную защиту от сварочной дуги, а так же через них отлично видно сам свариваемый проводник и держатель с электродом.

Технические данные

Напряжение питания — сеть 220 В, 50 Гц

Габариты — 250*200*270 мм

Масса набора в полном комплекте — 4,4 кг.

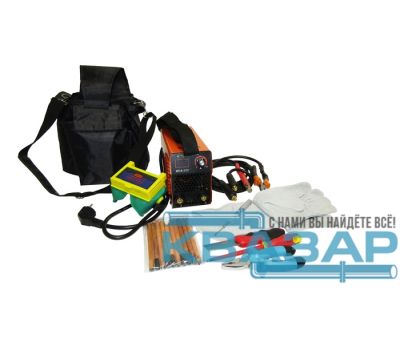

Набор поставки:

Наименование

Количество

Инвертор сварочный

1 шт.

Набор сварочных проводов с держателем массы и электрода

1 шт.

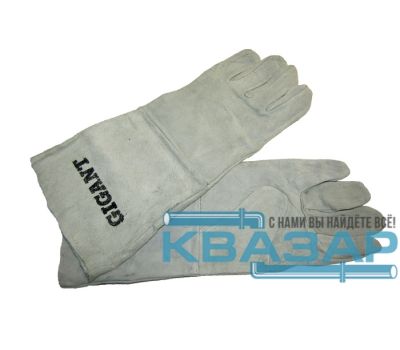

Перчатки-краги сварочные

1 пара

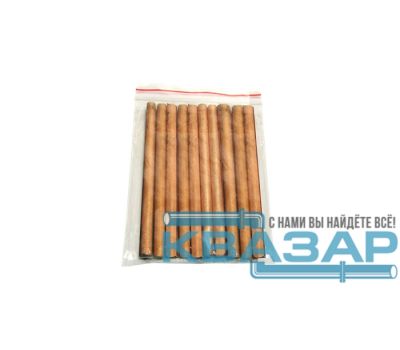

Электроды медно-угольные

10 шт.

Очки защитные

1 шт.

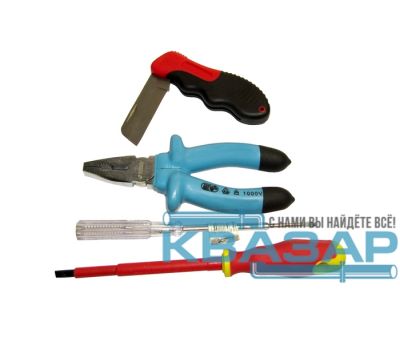

Плоскогубцы 160-200 мм изолированные до 1000В

1 шт.

Отвертка шлицевая 6,5 x 150 мм изолированная до 1000В

1 шт.

Ножик кабельныи? изолированныи? до 1000В

1 шт.

Отвертка-пробник индикаторная

1 шт.

Паспорт

1 шт.

Сумка для переноски

1 шт.

Рекомендованные значения тока:

— для сварки 2-ух проводов сечением 1,5 мм? нужно значение тока 70-75 А;

— скрутку 3-х таких проводов сваривают током 80-90 А;

— два-три провода сечением 2,5 мм? необходимо сваривать током 80-100 А;

— три-четыре таких же провода соединяются при использовании тока 100-120 А.

Скрутка удерживается держателем массы(плоскогубцы с проводом) и краткосрочными касаниями медно-угольным электродом конца скрутки загорается дуга, которая и сваривает медные жилы.

Время горения дуги не должно превосходить 1-2 с, по другому это угрожает перегревом и оплавлением изоляции, что неприемлимо.

В итоге сварки на конце скрутки должна получиться застывшая капля металла — шарик. Остывшее соединение осматривают на предмет брака, и, если приреканий на сварку нет, изолируют хоть каким легкодоступным методом.

Меры предосторожности

Эксплуатация сварочного инвертора допускается исключительно в согласовании с паспортом на данный инвертор.

Воспрещается сварка проводов, находящихся под напряжением. Для проверки отсутствия напряжения в наборе есть отвертка-пробник индикаторная.
