В работе электрика одна из самых нередких операций при электромонтаже – снятие изоляции и соединение проводов. В таких казалось, бы обычных действиях есть ряд аспектов. Ну и снимать изоляцию с проводов ножиком не рекомендуется, ведь если у вас нет выработанных способностей – вы повредите токопроводящие жилы. А это приведет к дилеммам в проводке в дальнейшем. Об инструментах для снятия изоляции читайте в этой статье.
Из этой статьи вы узнаете:
Зачем нужен стриппер,
Как смотрится стриппер,
Какой ножик можно применять для снятия изоляции ,
Какие бывают виды стрипперов,
Как верно воспользоваться стриппером.
Чем снимать изоляцию либо почему для вас нужен стриппер

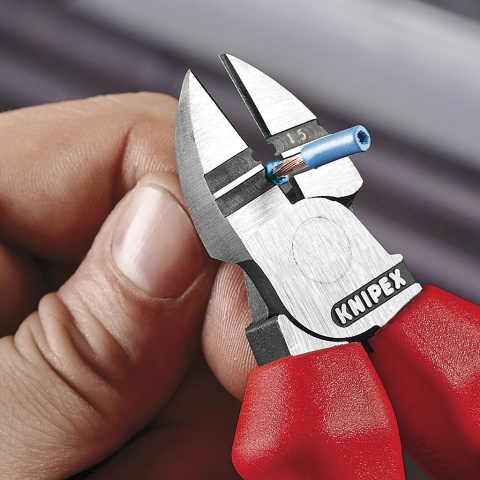

Любители ответят, что можно снимать изоляцию при помощи обыденного ножика. Вы сможете делать это конкретно так, но есть маленькая неувязка. При снятии изоляции с мягенького провода с многопроволочными жилами, в особенности при сечениях ТПЖ до 1.5 кв. мм многие делают ошибку – надрезают жилы.
В итоге площадь контакта миниатюризируется и поперечного сечения из-за того, что количество жилок уменьшится.
При снятии изоляции с провода с цельными либо однопроволочными жилами появляется другая неувязка – жила надрезается. Это может привести к тому, что в месте надреза жила переломится. В особенности просто это выполнить на дюралевых проводах.

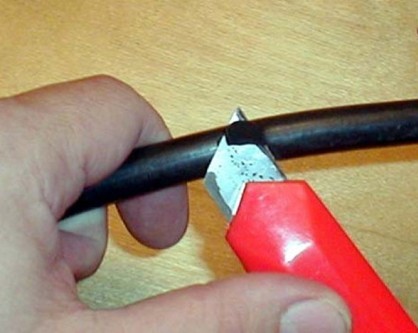

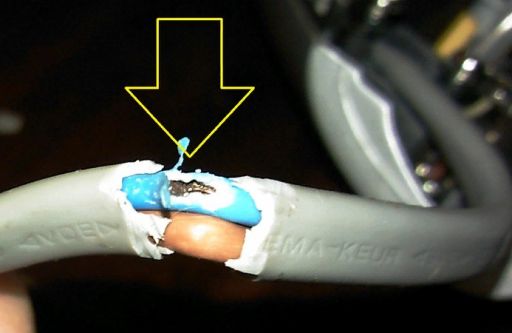

При снятии наружной оболочки с кабеля может произойти что-то схожее тому что изображено на рисунке надрежется изоляция одной либо 2-ух жил. Это происходит и при продольном резе наружной оболочки.
Вторым по популярности у любителей посреди методов снятия оболочки с жилы – это надрез и стягивание бокорезами либо режущей кромкой пассатижей.
Это еще больше небезопасно при зачистке многопроволочных жил, что и изображено на рисунке ниже. Все же компания Knipex выпускает особые бокорезы с выемками на лезвии для снятия изоляции без повреждения токопроводящих жил сечением 1.5 и 2.5 кв. мм.
Если применять ножик – то какой?

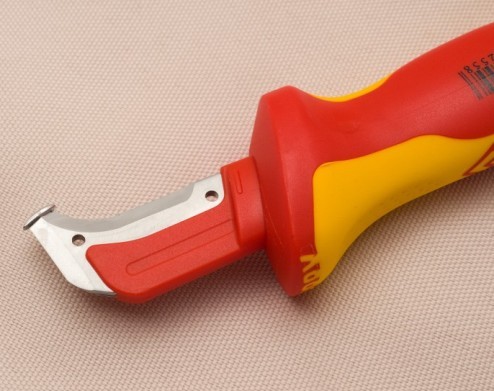

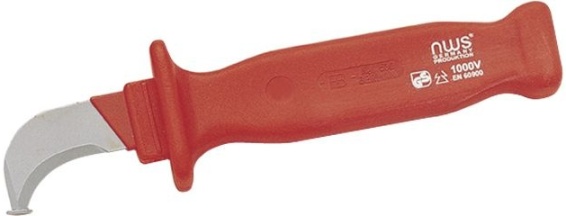

Специально для электромонтажных работ есть ножик электрика с пяткой.
Его особенность в особенной форме лезвия и перпендикулярно напаянной пятке, которая позволяет сохранить оболочку жил при снятии общей опоясывающей оболочки.
Дабы с его помощью снять изоляцию, необходимо взять провод концом к для себя ввести ножик пяткой лезвием от себя и провести вдоль кабеля. Лезвие у него заточено с 2-ух сторон. Сторона, которая ориентирована к юзеру нужна для подрезания оболочки радиальным движением.

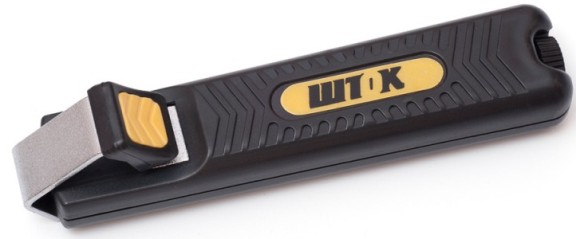

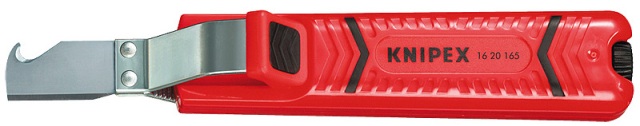

Есть ещё один вид ножей для снятия изоляции. Тут кабель зажимается скобой сверху, а его оболочку прорезает ножик либо как его еще именуют – клык. Его применяют в главном для продольной разделки кабеля, но и поперечный радиальный рез ему под силу.
В задней части вы сможете созидать регулировочное колесо, при помощи которого вы сможете выставить глубину прорезания оболочки.
Некоторые модели совмещены с обыденным ножиком, что комфортно в работе.
Их преимущество в дешевизне и конструкции – она адаптирована для зажима кабеля.

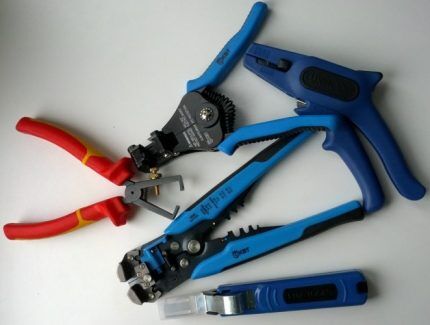

Виды стрипперов
Мне не удалось отыскать принятую систематизацию стрипперов, потому условно разделим их на несколько групп.
Речные большие с рукоятями как у пассатижей либо кусачек;
Маленькие стрипперы обычно производятся или в виде прищепки с подпружиненными губами в каких есть одно либо несколько отверстий, или в виде закрывающегося футляра с отверстиями под различные поперечникы провода.

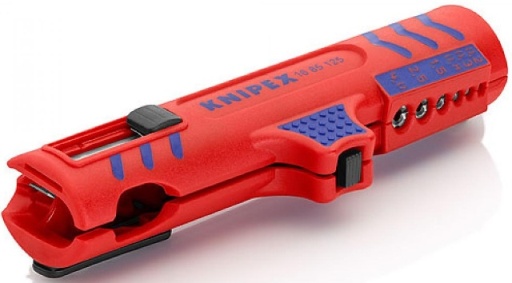

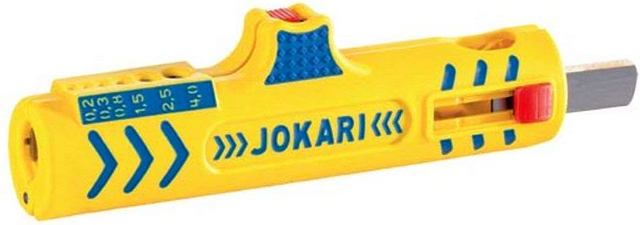

Примером раскрывающихся стрипперов является Jokari 30155 Super Stripper N15.
Это многофункциональное устройство, в каком есть:
Ножик для продольного реза наружной оболочки;
Ножик для поперечного либо радиального надреза изоляции;
Отверстия с ножиками под жилы различного сечения (0.2 – 4 кв. мм);
Выдвижной универсальный ножик, которым можно зачистить провод «по-старинке» срезав ненадобную часть изоляции.
Но компания Jokari не единственный производитель таких стрипперов, вот например, схожий ему от известной конторы инструментов для электриков Knipex.
Это универсальные функциональные инструменты.

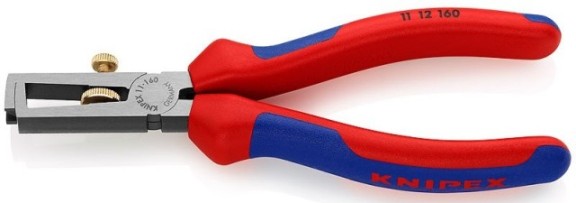

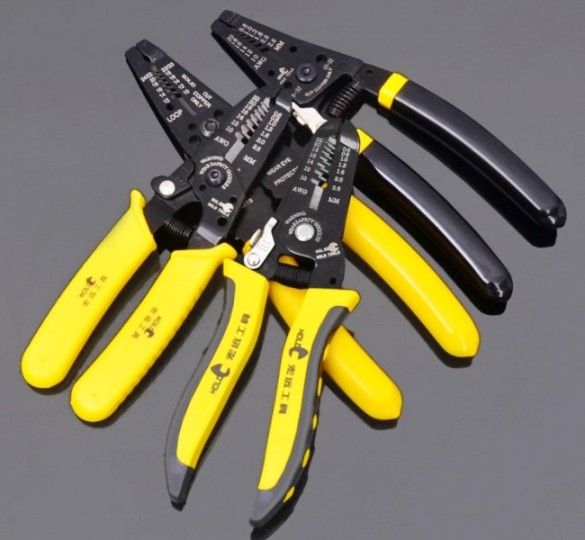

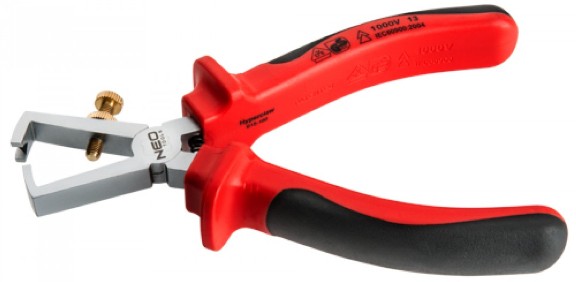

Следующий тип обыкновенные стрипперы с рычагами, которые наружным напоминают ножницы либо плоскогубцы.
На их торце размещены ножики с конусновидным вырезом для снятия изоляции. У этого инструмента есть регулировочный упрямый винт, которым вы задаёте площадь поперечного сечения жилы.
Их главным недочетом является необходимость опции при работе с проводами различных сечений. Другими словами если вы очищаете группу одинаковых проводов – заморочек нет. Необходимо на первом проводе подобрать лучшую степень сжатия, и работать, но, если провода нескольких сечений всякий раз необходимо крутить этот винт.
Это небезопасно тем, что по ошибке можно зачистить более толстый провод, при том что губы могут быть настроены на маленькое сечение – и вы повредите токопроводящую жилу, снова же это в особенности неприятно при работе с многопроволочными ТПЖ. Преимуществом такового инструмента является простота, универсальность и низкая цена.

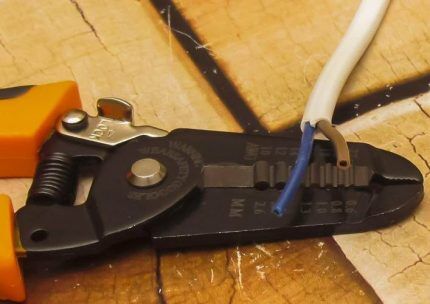

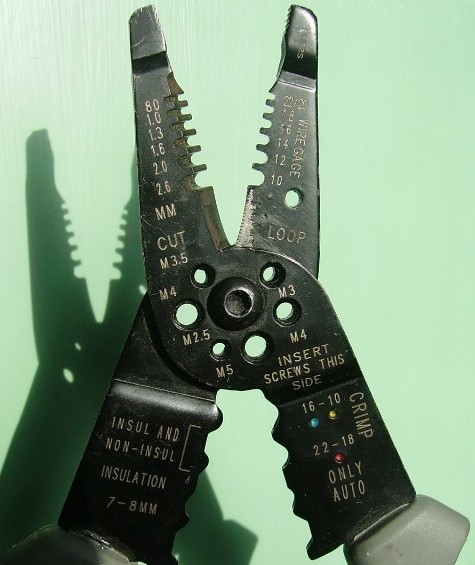

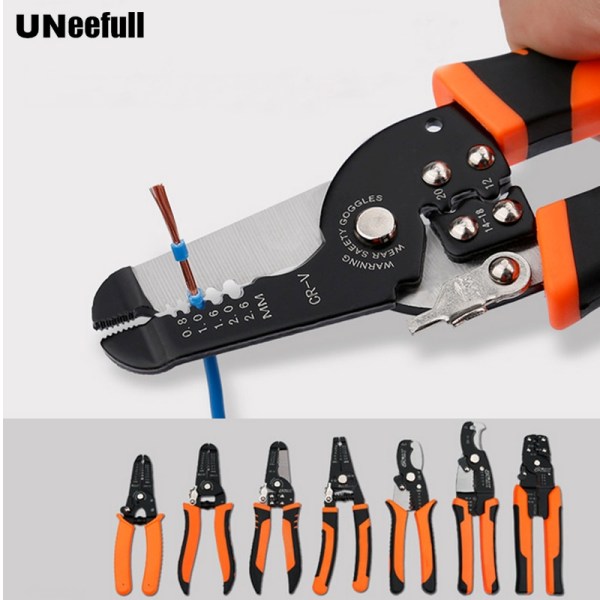

Более совершенным видом дешевеньких стрипперов являются универсальные съемники изоляции с отверстиями под жилы на лезвиях, пример такового вы видите ниже.
Они также универсальны, но можно допустить ошибку введя провод не в то отверстие.

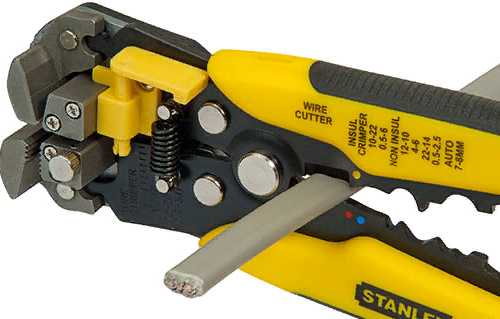

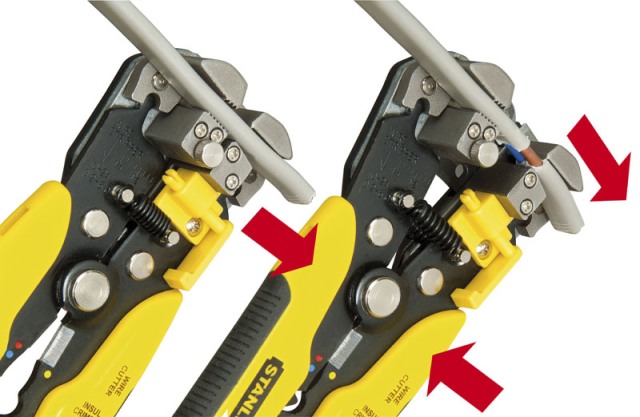

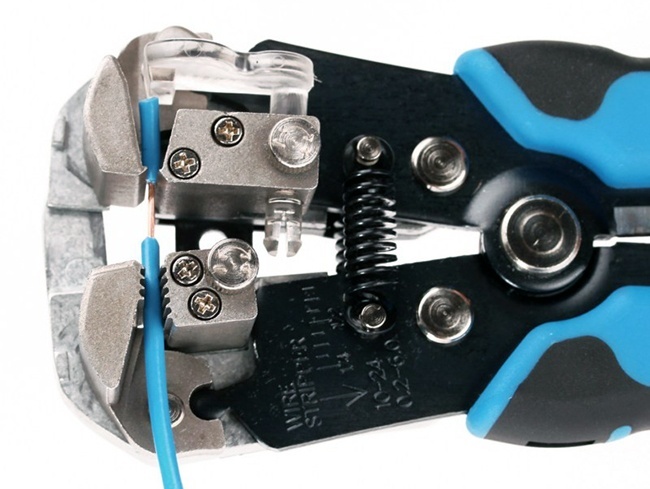

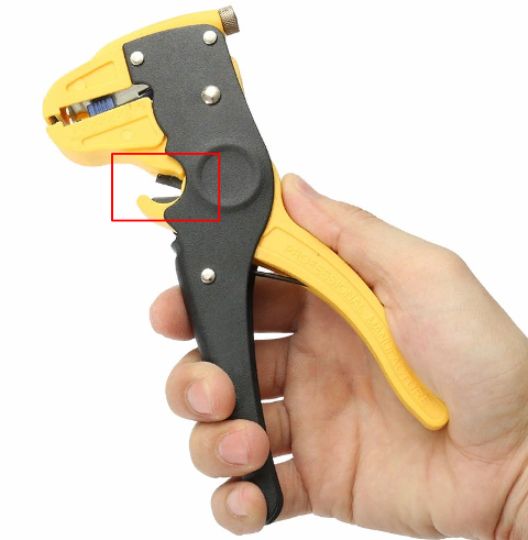

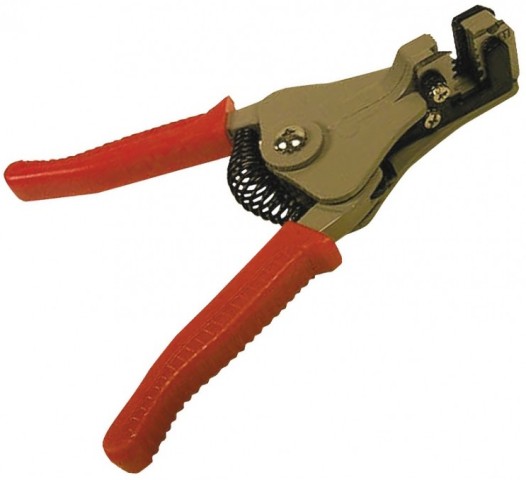

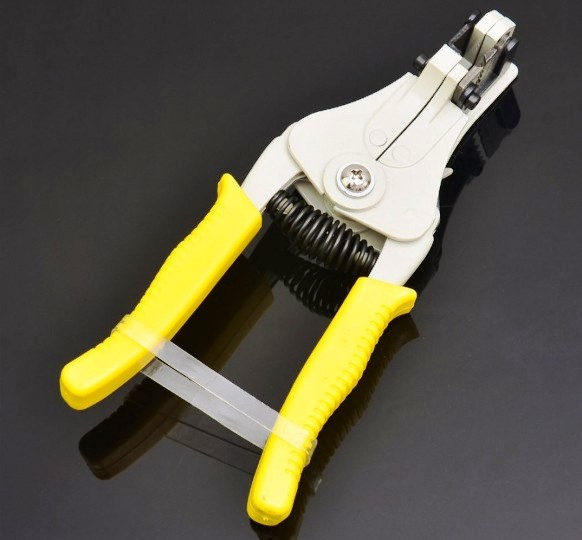

В конце концов автоматические рычажные стрипперы почти всегда лишены этих недочетов. В них сечение провода определяется автоматом. Режущая часть подпружинена и приводится в действие при сжатии рукоятей.

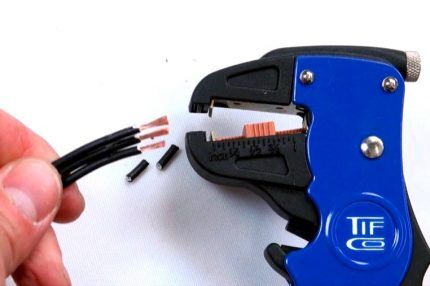

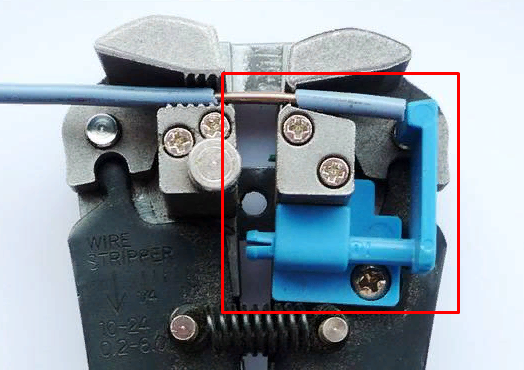

В почти всех схожих моделях есть ограничитель длины, что позволяет снимать изоляцию со всех проводов на установленную длину.
Их соответствующей чертой является отменная функциональность и возможность снятия наружной оболочки. Обычно очистители таковой конструкции стоят дороже аналогов, к более дешевеньким моделям можно отнести такие, как изображены ниже.
Это универсальный инструмент, но на личном опыте скажу, что они лучше подходят для работы с многопроволочными проводами малых сечений. На лезвиях также есть 3-5 выемок для жил, а рычажная конструкция сохраняет их целостность. Таковой стриппер – легкое и хорошее решение для автоэлектрика, к примеру.

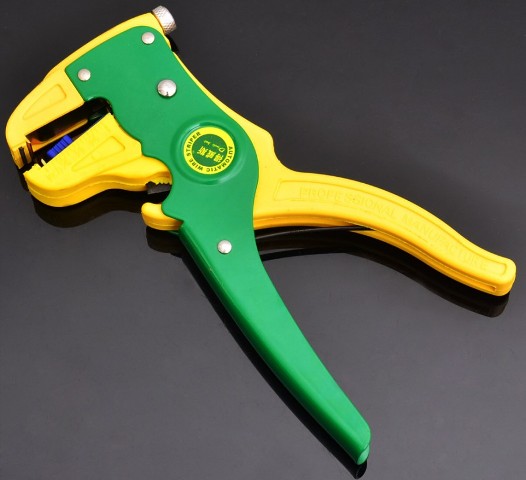

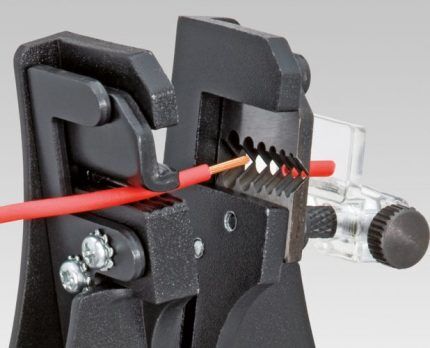

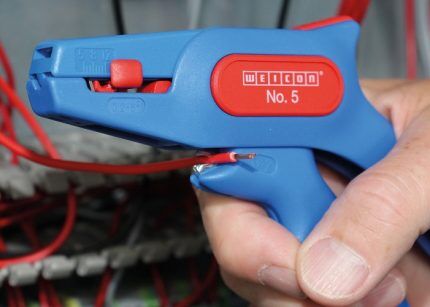

Другим вариантом для снятия изоляции с тонких проводов (до 4 кв. мм в главном) является стриппер, который припоминает пистолет для установки заклёпок.
Его главным различием является ограничение по зачищаемой длине. Но концы зачищаются в одно нажатие и с первого раза (если естественно ножики острые, а устройство высококачественный). Хотя вы сможете завести жилу и выгнуть её дабы её конец не упирался в ограничитель в губах.
Как верно воспользоваться стриппером показано в этих видео:
Дополнительные функции
На данный момент трудно отыскать устройство, которое бы делало только одну задачку. Ну и если электрик проводит установка проводки на высоте, к примеру, при разводке освещения в натяжном потолке, ему просто будет неловко брать с собой весь ящик инструмента.
Потому большая часть стрипперов оборудованы как минимум кусачками.

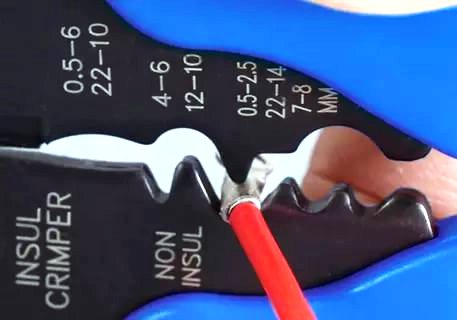

Также многие модель оборудованы кримпером, ординарными словами – обжимкой для клеммников и наконечников. С помощью их можно обжать наконечники типа НШВИ, и стандартные клеммы типа «папа-мама», что будет в особенности полезно автоэлектрикам.
Такая обжимка хоть и не станет настоящей подменой отличному рычажному кримперу, но, если для вас нужен универсальный инструмент для повторяющегося непрофессионального применения – это лучший вариант.
Также есть и универсальные клещи для чистки изоляции и обжима ряда клемм.
Чистка телевизионного и интернет-кабеля
Для чистки телевизионного кабеля также есть особый стриппер. Он отличается от обыденного тем, что у него два ножика на определённом расстоянии комфортном для последующей установки F-разъёма.
Стриппер для снятия изоляции с проводов: правила подбора инструмента для зачистки кабеля и проводов
Работа электромонтажника связана с зачисткой проводников, для которой используют как подручный инструмент – строительный ножик либо плоскогубцы, так и особые клещи.
Мы советуем применять стриппер для снятия изоляции с проводов, так как он гарантирует точность и аккуратность реза. Ассортимент зачистителей широк, потому попытаемся разобраться в особенностях более фаворитных видов.
Зачем нужен стриппер?
Если вы приняли решение установить розетку, поменять оборудование в электрощите либо нарастить электрокабель, будет нужно зачистить концы проводов, другими словами снять изоляцию. Конкретно для этого и предназначен стиппер – ручной инструмент, по форме напоминающий простые клещи.
Практически «stripper» переводится с британского языка как «съемник», что достаточно точно определяет его предназначение.
Производители соревнуются в выпуске комфортного и действенного инструмента, потому в ближайшее время появилось огромное количество моделей, схожих на отвертки, ножницы, кусачки
Ранее для зачистки оплетки воспользовались ножиками, но работать ими было очень неловко, ну и итог не всегда устраивал: можно было разрушить жилы либо уменьшить их поперечник, что в предстоящем плохо сказывалось на качестве проводки.
Использование стриппера уменьшило до минимума риск повреждения проводов, а сам процесс стал занимать меньше времени.
Воспользоваться особыми клещами может хоть какой человек, не владеющий способностями и опытом, так как в процессе удаления изоляции уже не нужна держать под контролем силы и создавать четкие движения
Основное преимущество стриппера перед этим же строительным ножиком – наибольшая защита одно- либо многожильного провода. На данный момент не надо волноваться, что лезвие случаем перережет токонесущий провод – инструмент обустроен ограничителями по длине и поперечнику.
Лаконичный обзор модельного ряда
Если проанализировать инструмент для снятия изоляции, выпускаемый разными производителями, то можно увидеть, что определенного деления на какие-либо категории не существует. Все стрипперы относятся к ручному электромонтажному инструменту, но по форме, размерам, функциям они могут сильно отличаться.
Бытовые и промышленные зачистители проводов принято разделять по степени автоматизации на 3 группы:
- механические, требующие дополнительной опции;
- автоматические, отчасти настраиваемые;
- автоматические, не требующие регулировки.
По большей части это типичные клещи либо кусачки с изолированными ручками и 2-мя «губами», перемещающимися за счет скрепляющего их шарнира. На «губах» размещаются отверстия различного поперечника либо ножики, при помощи которых удаляется кабельная оплетка.
Серьезной границы между категориями нет, как и нет единой конструкции механизма откусывания изоляции. Примеры фаворитных видов:
Галерея изображений
Дабы применять «автомат», не надо подбирать калибровку – инструмент сам адаптируется под поперечник проводника. Благодаря детализированной саморегулировке изоляция снимается очень аккуратненько даже с узкого многожильного провода, отличающегося хрупкостью
Преимуществом инструмента является уменьшение количества движений в процессе удаления оплетки: довольно воткнуть провод в выбранное гнездо, просто надавить на ручки и снять изоляцию. Четкий выбор калибровочного отверстия – гарантия целостности провода
Главное при работе с механической моделью – верно найти поперечник провода. Жилы (либо одну жилу) вставляют в необходимое отверстие, потом жмут на ручки и создают легкое крутящее движение, в процессе чего отрезанная изоляция удаляется

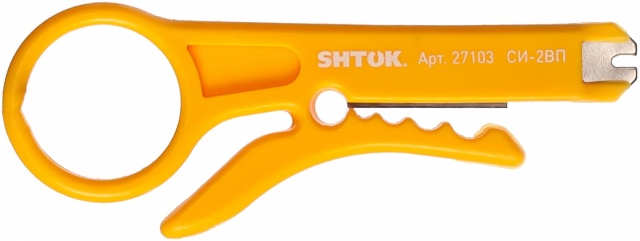

Комбинированный инструмент для витой пары относится к самым четким и «осторожным». Он обустроен зажимом с косым лезвием, аккуратненько обрезающем даже узкую оплетку. По тому же принципу действуют клещи для оптоволокна – особо четкие и дорогостоящие
Автоматический стриппер для резвой работы
Стриппер-полуавтомат для многожильных проводов
Механические клещи для домашнего применения
Клещи для интернет-кабеля
Перечислить все виды не представляется вероятным – это большой ассортимент от малеханького устройства, помещающегося в ладошки, до малогабаритного станка, беспрерывно работающего на производстве. Но пользующимися популярностью остаются зачистители, которые комфортно переносить в ящике для инструментов, комфортабельно держать в одной руке и по мере надобности настраивать для разделки различного вида кабелей.
Но не запамятовывайте учесть, что не считая универсальных моделей существует много особых клещей – для оптоволокна, интернет-кабеля, силовых проводов, медных жил и др. Но для домашних дел лучше получать универсальные – дешевые и функциональные.
Советы по выбору инструмента
Производители в технических свойствах обычно не пишут, механическая это модель либо автоматическая. Но они указывают, делается ли регулировка главных характеристик, также на какое сечение либо поперечник рассчитан инструмент.
Разглядим главные аспекты, на которые необходимо опираться при выборе ручного стриппера.
Аспект #1 – наибольший/малый поперечник кабеля
Дабы не брать инструмент «на все случаи жизни», необходимо заблаговременно найти, с каким типом проводов в большинстве случаев приходится иметь дело. Может быть, это силовой электрокабель, с которым предстоит еще много работ в связи с ремонтом либо перепланировкой квартиры, либо 8-жильная витая пара для веба. Соответственно, учитываем и поперечник провода.
Эталон стриппера, созданного для зачистки проводов различного поперечника. Удаление изоляции начинается с выбора подходящего гнезда – характеристики указаны прямо на рабочей части
Шкала поперечников, обозначенная производителем для выбора, может быть разной, к примеру, от 0,13 мм до 90 мм. Если вы работаете только с домашней проводкой, то резонно подобрать стриппер, рассчитанный на поперечник 1,5-2,5 мм. Проф инструмент обычно имеет более широкий спектр.
Аспект #2 – наличие сменных ножей
Обычно инструмент с цельными заточенными «губами» лишен способности замены режущей оснастки, так как рабочая часть – это и есть основной механизм. Но более сложные приспособления состоят из огромного количества деталей, которые по мере надобности можно поменять.
Если вы повсевременно работаете с кабелями, изолированными жесткой полимерной оплеткой, имеет смысл приобрести клещи со сменными лезвиями, которые с течением времени притупляются и скалываются
Сменные ножики смотрятся по-разному: это может быть пара лезвий с крепежным винтиком либо настоящая режущая головка, которая соединяется с ручками шарнирным механизмом.
Необходимо знать, что для бытового применения не надо получать драгоценное оборудование со сменными ножиками (цена которых в среднем 600-1000 руб.), легче сходу приобрести новые клещи.
Аспект #3 – регулировка поперечника и глубины реза
Способность регулировки очень принципиальна, так как конкретно от нее зависит качество реза и целостность обнаженных жил. Многие электромонтажники отрешаются от автоматического инструмента в пользу механического, так как не доверяют приспособлениям и привыкли без помощи других устанавливать либо выбирать нужные характеристики.
Эталон универсальных клещей. Для оголения жил не необходимы особые гнезда – инструмент автоматом настраивается на подходящий поперечник, при всем этом может зачищать сразу 2 и поболее проводов
Для регулировки глубины в некоторых видах стрипперов установлен ограничитель – маленькая пластмассовая либо железная деталь, фиксирующая жилы в определенном положении. Далее ограничителя провод просто не воткнуть, потому рез осуществляется строго по данной глубине, к примеру, 10 мм.
Разглядим, как происходит работа с регулируемым инвентарем. В качестве эталона – простые кусачки.
Галерея изображений

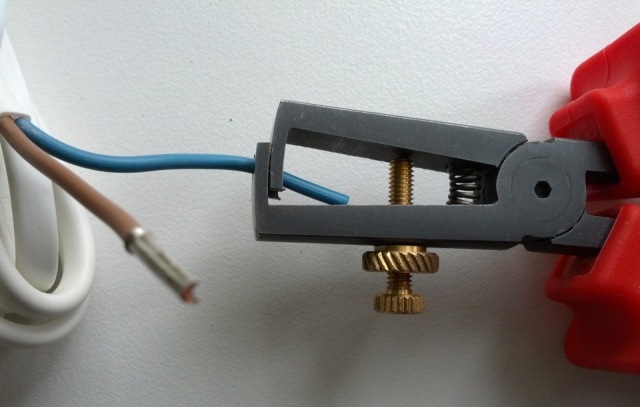

Регулировка осуществляется вручную, при помощи винта, вставленного в одну часть режущего механизма. Изоляция ручек рассчитана на 1000 V
Никаких меток либо шкалы на инструменте нет, потому поперечник настраивается «на глазок». Подкручиваем винт, вставляем провод и аккуратненько жмем на ручки
Дабы снять отрезанный кусочек полимерной изоляции, осторожно тянем ручки на себя, вследствие чего пленка соскальзывает и провод оголяется
Воспользоваться регулируемым инвентарем без четкой шкалы советуем только опытным монтажникам, набившим руку на работе с проводами различного поперечника
