Как понятно, действующие на местности нашей страны эталоны допускают отличия в промышленной сети плюс-минус 10%, другими словами амплитуда входного напряжения может изменяться в границах 198…242 вольт. Но, значимые нагрузки летом в сезон кондюков и зимой в пору массового включения обогревателей, также, устаревшие трансформаторы и полосы электропередач являются предпосылкой того, что эти значения отличаются в наименьшую сторону. Но это ещё не всё! Из-за неблагоприятных атмосферных критерий и неправильной регулировки на подстанциях, могут наблюдаться скачки амплитуды, существенно превосходящие 242 вольта!
Даже человеку, не обладающему глубокими познаниями в электротехнике, понятно, что это явление, если и не выведет одномоментно бытовой устройство из строя, то уж точно уменьшит его эксплуатационный ресурс. Выход очевиден: нужно установить стабилизатор напряжения. Он снизит или повысит значение этого параметра до нужных 220 вольт. В особенности это животрепещуще, когда на даче (читай, пригородном особняке) сразу установлено различное по уровню употребления электроэнергии оборудование, начиная от компьютера и телека, включая стиральную машинку и, заканчивая, джакузи.
Рис.1. Джакузи на даче.
Как верно избрать стабилизатор напряжения на дачу.
Очень принципиальной и основной чертой данного устройства является мощность подключаемой нагрузки. Естественно, можно в особенности не разламывать голову и приобрести эталон с наибольшим её значением. Но с учётом немаленькой цены такового стабилизатора появляются сомнения в эффективности осуществленных издержек. Ведь не исключено, что он будет работать не на полную мощность, а лишь на 15-20% от вероятной. Вкупе, с тем, и припас тоже должен быть обеспечен. Ведь пусковые токи, к примеру, тех же холодильников либо насосов, в общем, всех устройств, оснащённых асинхронными движками, превосходят номинальные в пару раз! А это, снова же, скачки напряжения в электрической сети. Дабы защитить домашнюю технику от данного негативного явления необходимо учитывать следующие причины: как организована в доме разводка питающего напряжения. Другими словами, нужно кропотливо проанализировать удобства встраивания: 1-го общего однофазового или трёхфазного стабилизатора; нескольких отдельных устройств в проложенную проводку. Стоимость 1-го массивного стабилизатора обычно меньше общей цены нескольких устройств, имеющих в сумме такую же мощность. Но если гласить о степени надёжности и эффективности, то персональная защита прибыльно отличается в наилучшую сторону.
Когда оправдывает себя покупка хорошего, но дорогого стабилизатора?
- В случае, если дача ещё строится или возведёна в коттеджном посёлке в сельской, удалённой от городских промышленных сетей, местности. Обычно, так оно и есть.
- Если стоимость критических к изменениям питающей сети устройств в 3..5, а, тем паче, на порядок превосходит цена стабилизатора.
Принципиально знать. При подсчёте нужно учесть так именуемую «полную» мощность устройства. Она включает активную и реактивную составляющие. В паспорте на устройство в Ваттах указывается его активная мощность, а в единицах вольт*ампер (Ва) – полная. Активная мощность преобразуется в тепло. Она свойственна таковой бытовой технике, как утюги, электрической плиты, обогреватели, лампы накаливания и проч. Если устройство потребляет 1кВт, для его защиты устанавливайте стабилизатор мощностью 1 кВа.
В целом, следует прислушаться к таковой советы заводов-производителей: припас мощности дожжен составлять 20-30%.
Схемы подключения стабилизаторов напряжения.
- «На всю дачу».

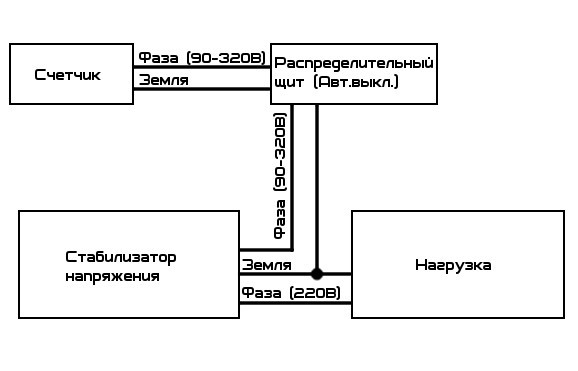

Рис.2. Общее подключение нагрузки.
- «Несколько групп приборов».
- — компьютер (0,6 кВт);
- — телек (0,4 кВт);
- — стиральная машинка-автомат (2,0 кВт);
- — фен (1,5 кВт)4
- — утюг (1,0 кВт);
- -электрочайник (1,0 кВт);
- — освещение (1,0 кВт).
- — духовка (2,0 кВт);
- — нагревательный котёл (1,5 кВт);
- — электрическое оборудование в гараже (1,5 кВт);
- — другие потребители электроэнергии (1,5 кВт)

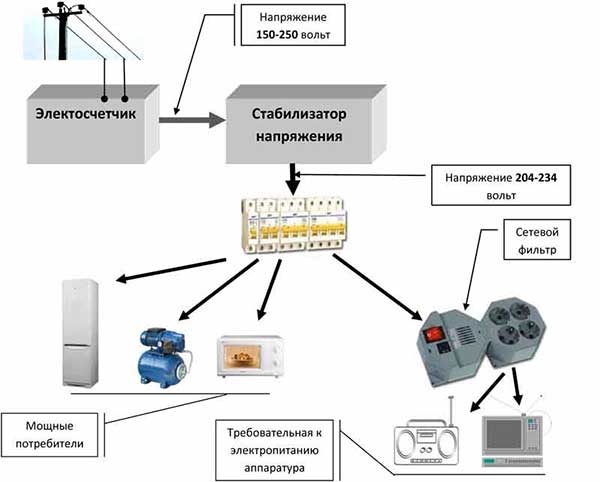

Схема подключения такового варианта запитывания устройств изображена на Рис.3.

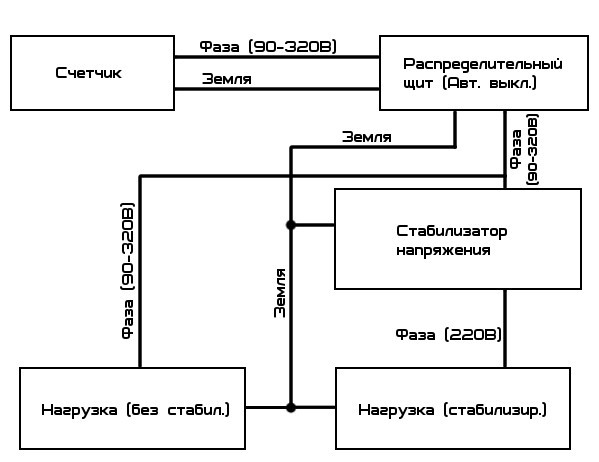

Рис.3. Стабилизация входного напряжения для разных групп электроприборов.
Этапы подключения.

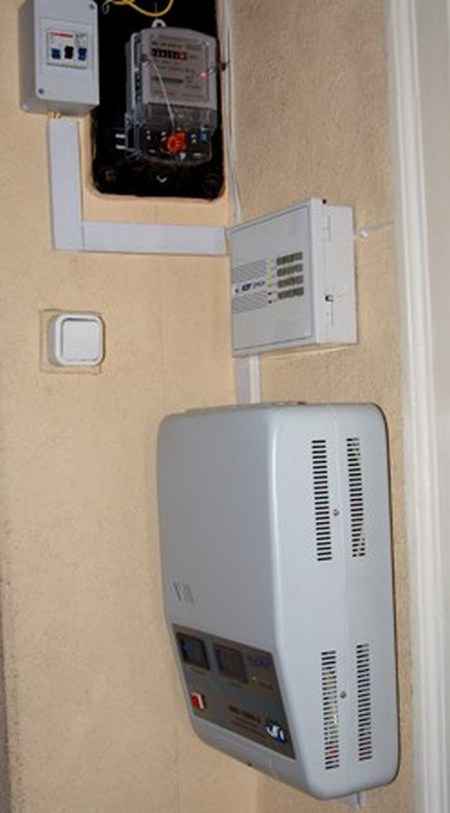

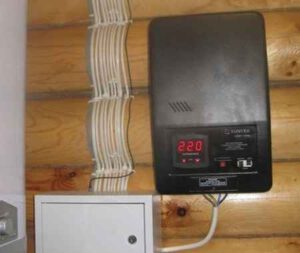

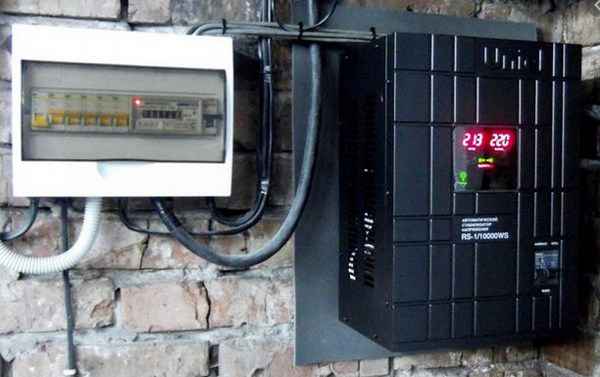

При выборе места установки стабилизатора/стабилизаторов напряжения, управляться нужно следующим требованием: это не должна быть ниша в стенке. И, конечно, нельзя помещать устройство(ы) в шкаф. Идеальнее всего монтировать стабилизаторы на даче так, как показано на Рис.4.
Какой стабилизатор напряжения избрать для личного дома?
Всем привет! Перепады напряжения в электросети понижают рабочий ресурс электрического оборудования и могут послужить предпосылкой его выхода из строя. Дабы избежать схожих заморочек, принципиально избрать высококачественный стабилизатор напряжения с подходящими чертами, а ах так это выполнить верно мы и разберемся ниже.
Количество фаз заведенных в дом

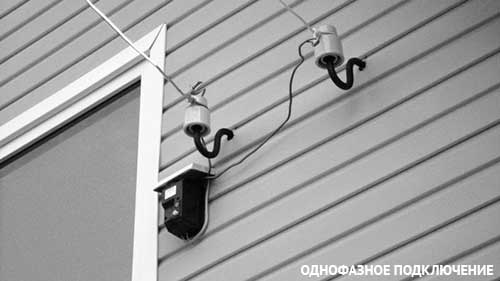

К личному дому может быть подведена однофазовая либо трехфазная сеть. Вид сети указывается в документации на дом, в разделе о технических критериях по электроснабжению. Если документов нет, проверьте количество жил у подведенного к дому кабеля:
- две жилы (либо два провода) – однофазовая сеть 220В;
- четыре жилы и поболее – трехфазная сеть 380В.

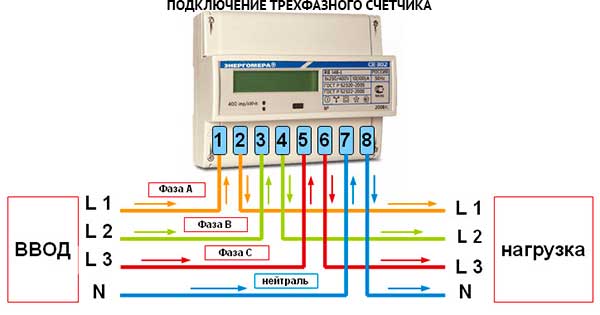

Или направьте внимание на установленный счетчик – однофазовый обеспечен одним светодиодным индикатором импульсов, трехфазный – 3-мя, для фаз А, В, С. Также для однофазовой сети применяется однополюсной или двухполюсный автоматический выключатель, в то время как для трехфазной – трех- либо четырехполюсный.
Принципиально! Если сеть трехфазная, то у вас есть выбор – вы сможете установить три однофазовых стабилизатора или один трехфазный. Выбор трехфазных моделей ограничен – они бывают только электромеханическими, электродинамическими и гибридными. В случае применения однофазовых устройств добавляются релейные и электронные.

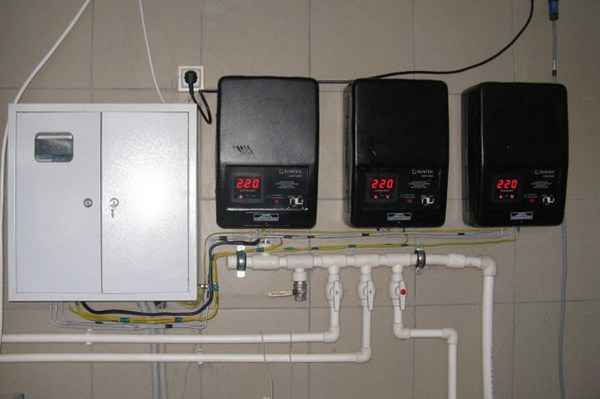

Установка 3-х однофазовых стабилизаторов дает возможность сделать три независящие однофазовые сети на местности собственной усадьбы. Для каждой выделенной зоны подбирается стабилизатор с хорошими параметрами, зависимо от количества и черт подключаемых электроприборов. Таковой подход комфортен, если нет электрического оборудования, для питания которого нужна напряжение 380 В.
Виды стабилизаторов
Стабилизаторы различаются по конструктивным особенностям, техническим чертам и стоимости.

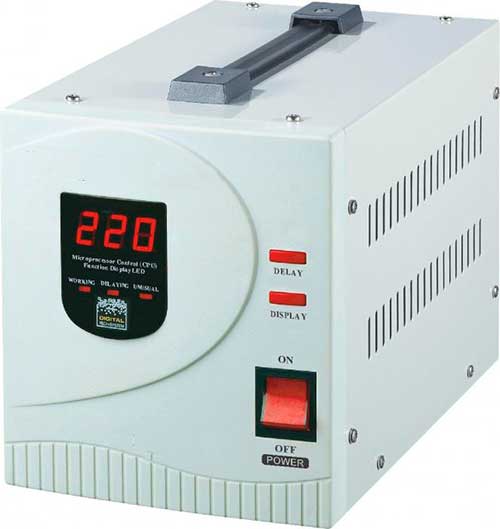

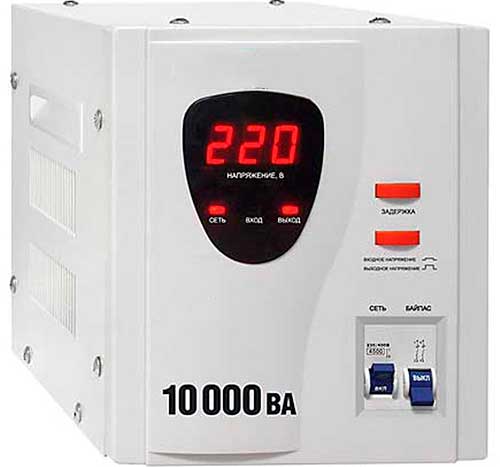

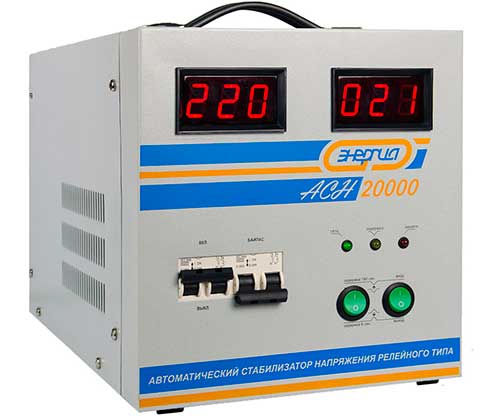

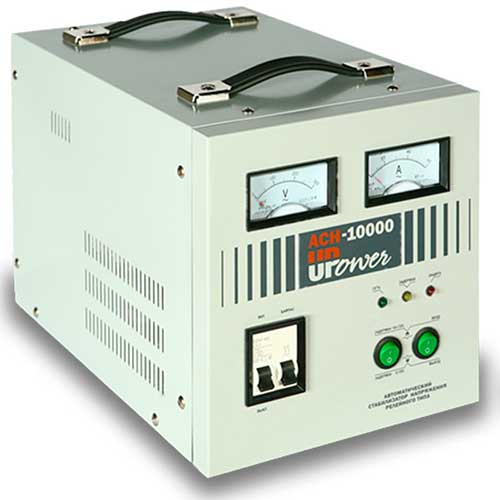

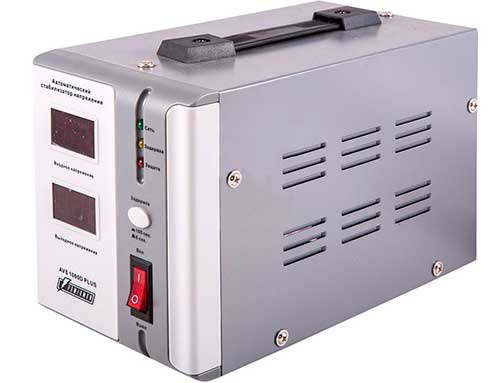

Релейные. Регулировка напряжения ступенчатая. Чем выше количество обмоток у вольтодобавочного трансформатора, тем модель поточнее выравнивает и дороже стоит, при всем этом повышение числа обмоток сбавляет скорость срабатывания.
Достоинства таких устройств следующие:
- высочайшая скорость срабатывания;
- малогабаритные габариты;
- работа в широком спектре (140 — 270 В);
- возможность эксплуатации при температуре от -20 до +40°С;
- малый уровень шума при работе;
- доступная стоимость.
К недочетам можно отнести сам принцип ступенчатого переключения – электрические лампочки (накаливания и галогенные) меняют уровень накала при срабатывании устройства, что может вызывать дискомфорт.
Если вы приняли решение приобрести релейный стабилизатор, изберите модель, мощность которой на 20-30% превосходит расчетные характеристики для вашего дома, так как производители дешевых устройств нередко указывают завышенное значение мощности.

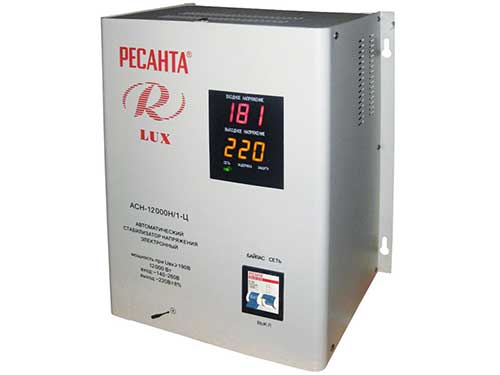

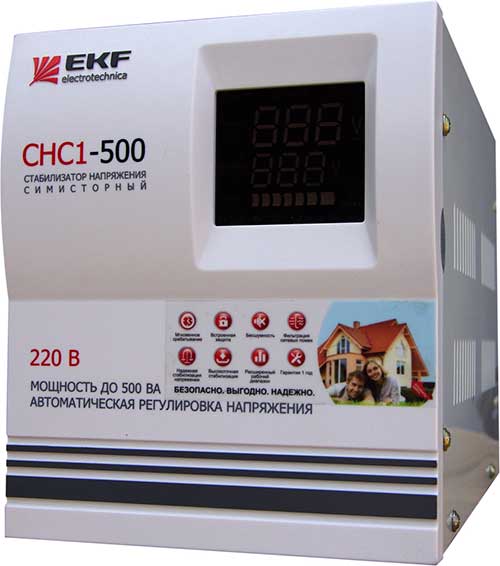

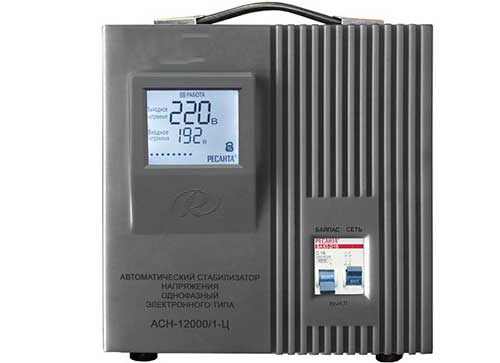

Электронные ступенчатые. Отличаются от релейных отсутствием механических деталей, склонных к износу. Переключение делается симисторами либо тиристорами. Это обеспечивает долговечность устройства, но и увеличивает его чувствительность к помехам в электросети. В остальном плюсы и минусы такового стабилизатора те же, что и у релейного.

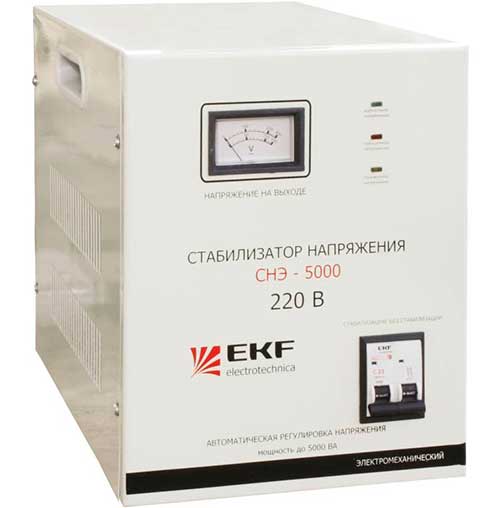

Электромеханические. Регулировка вольтодобавочного трансформатора осуществляется поворотным щеточным контактом под управлением сервопривода. Свойства (скорость срабатывания, точность стабилизации и т.д.), также стоимость устройства существенно варьируются, они зависят от количества трансформаторов и щеточных узлов.
Главные достоинства электромеханических стабилизаторов:
- плавная регулировка (отсутствуют перепады степени накаливания лампочек);
- высочайшие характеристики точности стабилизации;
- устойчивость к помехам и искажениям в электросети;
- устойчивость к перегрузкам (устройство способно выдержать перегрузку в 200% в течение нескольких секунд);
- относительно малая стоимость.
К недочетам можно отнести:
- механический износ перемещающихся частей устройства – щетки и сервоприводы требуют постоянной замены;
- ограниченный температурный режим эксплуатации (не ниже -5°С);
- сравнимо невысокую скорость срабатывания моделей с одной щеткой на трансформатор (двухщеточные стабилизируют напряжение резвее, но стоят приметно дороже);
- звуки срабатывания сервоприводов.
Электродинамические стабилизаторы. Разновидность электромеханического устройства, но надежность таких устройств выше за счет замены щетки на ролик и они более устойчивые к износу.
Достоинства электродинамических устройств:
- возможность эксплуатации при температуре воздуха -15°С и выше;
- способность выдерживать перегрузку в 200% в протяжении 2 минут;
- долговечность.
Недочет – более высочайшая цена по сопоставлению с традиционными электромеханическими моделями.
Гибридные (комбинированные). Электромеханическое устройство с добавлением 2-ух релейных стабилизаторов – они задействуются при аномально низких либо больших показателях сетевого напряжения, с которыми не совладевает электромеханическая часть. Достоинства устройства – широкий спектр рабочих напряжений и надежность.
Электромагнитные. Напряжение на выходе регулируется за счет локального подмагничивания сердечника трансформатора с помощью тиристорного регулятора.
- высочайшая скорость срабатывания;
- температурный спектр эксплуатации от -40 до +50°С;
- долговечность благодаря отсутствию механических деталей.
Данный вид стабилизаторов не лишен и недочетов, к которым относится:
- узенький рабочий спектр (входное напряжение 170-250В);
- неустойчивость к перегрузкам (выдерживает менее 50% в протяжении нескольких секунд);
- относительно большой вес;
- непрерывный шум при работе;
- просит применения фильтра для компенсации помех, способных воздействовать на работку компов и другой электроники;
- при нагрузке наименее 15-20% от номинальной устройство не может работать, т.к. не хватает силы тока для намагничивания сердечника;
- трехфазные модели отличаются от стабилизаторов других типов чувствительностью к перекосу фаз.
Выбирая тип стабилизатора, сравните свойства и цена моделей, их способность работать в определенных критериях, в том числе температурный спектр.
Для тех, кто отыскивает вариант подешевле, подходят релейные, электромеханические либо гибридные модели. Если на первом месте стоит надежность и долговечность, лучше приостановить свой выбор на электронном либо электродинамическом устройстве.
Мощность устройства
Мощность стабилизатора подбирается исходя из нагрузки на электросеть в доме. Если вы устанавливаете один стабилизатор на весь дом, то для расчетов проведите мониторинг в будний и выходной денек, измеряя напряжение на фазе днем, вечерком, деньком и ночкой. Малое значение учитывается при подборе устройства.
Также направьте внимание на сумму мощностей устройств и силу пускового тока самого массивного из них. Стабилизатор обязан иметь некоторый припас по мощности относительно расчетного.
Видео по теме «какой стабилизатор напряжения избрать для личного дома»:
Плюсы и минусы стабилизаторов напряжения
Покупка стабилизатора решает делему низкого напряжения и его скачков. Но часто после установки стабилизатора возникает ряд других заморочек, о которых вы и можете выяснить из этой статьи веб-сайта elektriksam.ru .
Стабилизатор напряжения — это особое устройство позволяющее стабилизировать входное напряжение до 220 Вольт. Снутри стабилизатора находится трансформатор, между обмотками которого и происходит переключение во время перепадов напряжения.
За переключение витков трансформатора отвечают или реле (релейный стабилизаторы напряжения), или сервопривод. Плюсы и минусы этих 2-ух видов стабилизаторов мы рассматривать не будем, скажу только одно, сервопривод может часто не успевать переключаться, из-за чего лампочки в доме буду всегда моргать.
Релейные стабилизаторы напряжения в этом случае оказываются более резвыми, они мгновенно, за долю секунды в состоянии выровнять напряжение со 150 до 200 Вольт. Но реле имеют одну особенность, их количество срабатывания ограничено определенным числом раз.
Плюсы и минусы стабилизаторов напряжения
Покупкой стабилизатора напряжения в большинстве случаев думают обладатели личных домов, строения которых существенно удалены от подстанции. В особенности видна просадка напряжения зимой и летом. В зимний период года работает электроотопление, а летом — кондюки. И если ваш дом будет размещен в последних рядах от подстанции, то просадка напряжения будет значимой.
Вследствие этого в доме не тянет микроволновка и другие приборы. Вода в водонагревателе греется практически день, и светодиодные лампы мигают либо просто не загораются. Все это дело рук отвратительного напряжения, и стабилизатор способен решить данную делему, раз и навечно.
Какие недочеты бывают
Но после покупки стабилизатора напряжения многие сталкиваются со следующими трудностями:
- Стабилизатор не вытягивает по нижнему порогу напряжения. Необходимо знать, что в каждом стабилизаторе напряжения есть нижний и верхний порога отключения. Если напряжения на полосы выше либо ниже данного параметра, то, стабилизатор не включится.
- Существенное падение мощности. При очень низком напряжении, к примеру, в 160 Вольт, стабилизатор не сумеет выровнять его до 220 Вольт. Не считая того, значительно упадёт мощность стабилизатора напряжения. Заместо заявленных 5 кВт, стабилизатор выдаст ровно вполовину меньше. Если на приборе есть шкала нагрузки, то вы обязательно это заметите.
- Электричество в доме может всегда пропадать. Это 2-ой недочет стабилизаторов. Ведь если характеристики входящего напряжения будут «критическими», то стабилизатор напряжения не сумеет работать подабающим образом. И если без него у вас хотя бы будут пылать лампочки, то вот с установкой данного оборудования, освещение пропадёт вполне.
- Неувязка с вводными автоматами. Если в доме стоят вводные автоматы на 16 Ампер, а в стабилизаторе на 32 Ампера, то, могут появиться задачи с частым их выбиванием. По возможность необходимо поменять вводные автоматы на те, которые соответствуют заявленной нагрузке.
- Маленький срок эксплуатации. Если качество электроэнергии всегда оставляет вожделеть наилучшего, и оно фактически всегда низкое, то стабилизаторы будут часто выходить из строя. Происходить это будет временами: то реле нагрузки полетит, то выйдет из строя плата управления из-за перегревания.
В общем, покупка стабилизатора напряжения связана, как плюсами, так и минусами, о которых также необходимо знать. Потому до того как брать стабилизатор все верно высчитайте в плане нагрузок либо посоветуйтесь с опытным спецом в данном вопросе.
