Правила по охране труда при эксплуатации электроустановок в редакции приказа Минтруда Рф от 15.12.2020 № 903н вступили в силу с 1 января 2021 года. Прошлые ПОТ действовали семь лет, и за время их использования произошел ряд изменений: внедрены дистанционное управление энергоустановками, новые способы безопасности при особых работах, появились требования к оценке проф рисков. Нормотворцы учли их в новейшей редакции Правил охраны труда. Необходимость аттестации по электробезопасности осталась без изменений.
Мы подготовили обзор изменений в требованиях к эксплуатации электроустановок и приз для читателей — постатейное сопоставление ПОТЭЭ в редакциях приказов № 328н и 903н.
Общие конфигурации
ПОТЭЭ в редакции приказа 903н отражают тенденцию в нормативном регулировании последних лет: работодатель должен сам оценивать опасности собственной деятельности и решать, сколько усилий направлять на охрану труда. Законодатель устанавливает только мало нужные требования безопасности при работе с небезопасными и вредными факторами.
Глава I Правил закрепляет ответственность работодателя за обеспечение охраны труда. Пункт про то, что он может передать ее руководящим работникам, к примеру, главному инженеру либо техническому директору, исключен. Зато работодатель получил дополнительные права:
Использовать, исходя из специфичности деятельности и оценки проф рисков, устройства цифровой фиксации для контроля над безопасностью производственного процесса. Практически это значит, что видеозапись с работ на электроустановке можно применять как подтверждение нарушений работником правил охраны труда, если они были. Либо фиксировать мотивированной инструктаж на диктофон и потом оценивать корректность его проведения.
Без помощи других устанавливать формы записей в сфере охраны труда. Приведенные в ПОТЭЭ бланки имеют статус «рекомендованных образцов», и работодатель может их дополнять без понижения требований к ведению и содержанию. Это касается нарядов-допусков, журналов, удостоверений о проверке познаний.
Вести электронный документооборот в сфере охраны труда. Сейчас работника можно ознакомить с инструкциями под личную подпись либо с внедрением ЭЦП. Это комфортно для удаленных географически рабочих мест, к примеру, на подстанциях.
Конфигурации в терминологии
Создатель новых Правил уточнил отдельные определения. А именно, «наряды» остались в армии и бытовом обиходе. Те, кто не путает столб и опору, должны гласить «наряд-допуск». Еще: «подъемные сооружения» заместо «кранов либо грузоподъемных машин», «страховочная система/привязь», а не «предохранительный пояс».
В Правила введен новый субъект — «энергосбытовые организации».
Требования к персоналу
Квалификационные требования не поменялись — VI группа не появилась, и по I-V все как и раньше. Проверку познаний также никто не отменил. Законодатель уточнил порядок наполнения удостоверений для работников, допущенных к выполнению особых работ в электроустановках, в том числе, к хоть каким работам на высоте.
Для профессионалов, ответственных за безопасность при эксплуатации подъемных сооружений, закреплено требование о наличии аттестации по промышленной безопасности.
Отдельным пт Правил выделено, что удостоверение о проверке познаний подлежит подмене при изменении должности работника.
Право оперативного обслуживания электроустановок, по новым ПОТЭЭ, имеют оперативный, оперативно-ремонтный и административно-технический персонал. Для последней категории оно дается ОРД по предприятию. Нормотворец закрепил сложившуюся практику по ответственным за электрохозяйство — административно-техническим работникам с правом оперативного обслуживания.
Требования к защищенности электроустановок
Глава III ПОТЭЭ уточняет, что работники, не обслуживающие электроустановки, могут находиться в них только для осмотра. Эксплуатационный персонал получает ключи только от помещений и устройств, где собирается работать. Так создатель Правил закрепил, что ни руководящая должность, ни группа по электробезопасности, не дают права спецу свободно разгуливать по местности энергообъектов.
Обладатель электроустановок непременно ведет журнальчик учета выдачи и возврата ключей, в случайной форме, в каком должны стоять подписи работника, выдавшего ключи, и лица, который получил их.
Организация работ
Требования к организационно-техническим мероприятиям, в целом, не поменялись. В новых Правилах уточнены обязанности и правила совмещения для работника, выдающего разрешение на подготовку рабочего места и на допуск к работе; требования к мотивированным инструктажам. А именно, инструктирующий должен не только лишь указать членам бригады, что на электроустановке может быть наведенное напряжение, но и указать его зону.
Принципиальное нововведение: срок хранения закрытого наряда-допуска увеличен до 1 года заместо 30 дней. Сейчас все ошибки при его оформлении будут приметны хоть какому проверяющему. Создатель Правил это учел и тщательно расписал, Как видно заполнять этот документ.
Наряд-допуск для работ под напряжением действителен 1 денек (рабочую смену).
Список работ, которые может проводить один работник в электроустановках выше 1000 В по распоряжению, расширен за счет:
дератизации, дезинсекции, обработки гербицидами;
ремонта и обслуживания оборудования и компонент автоматической информационно-измерительной системы учета энергоресурсов;
программирования и снятия данных с электросчетчиков с применением переносного компьютера.
В порядке текущей эксплуатации в установках до 1000 В разрешено дополнительно делать нанесение маркировки, очистку снега, уборку территорий ОРУ, коридоров ЗРУ и электропомещений там, где токоведущие части ограждены либо находятся на высоте, недосягаемой для случайного прикосновения.
Допуск к работе проходит по-старому, но запись о нем вносится в оперативный журнальчик.
Технические мероприятия
Глава XVI Правил дополнена положениями о дистанционном управлении коммутационными аппаратами и заземляющими ножиками с автоматического рабочего места (АРМ). Диспетчер имеет право делать с монитора компьютера деяния по подготовке неопасного рабочего места, обозначенные в п. 16.1 ПОТЭЭ.
Уточнены технические мероприятия при работе на токоведущих частях (ТЧ) под напряжением. Правила допускают три схемы неопасного проведения работ в таких критериях, заместо 2-ух ранее:
«ТЧ под напряжением — Изоляция — Человек — Земля». Разрешена на электроустановках до 35 кВ включительно. Реализуется способом «в контакте» либо «на расстоянии».
«ТЧ под напряжением — Человек — Изоляция — Земля». Допустима при использовании экранирующего комплекта, способом работы «под потенциалом».
«ТЧ под напряжением — Изоляция — Человек — Изоляция — Земля». Новенькая схема для работы в электроустановках до 35 кВ включительно. Осуществляется способом «изоляции», с неотклонимым применением диэлектрических перчаток соответственного класса испытательного напряжения.
Создатели ПОТЭЭ ввели новый запрещающий плакат: «Работа под напряжением. Повторно не включать!». Требования к его использованию приведены в главе XVIII.

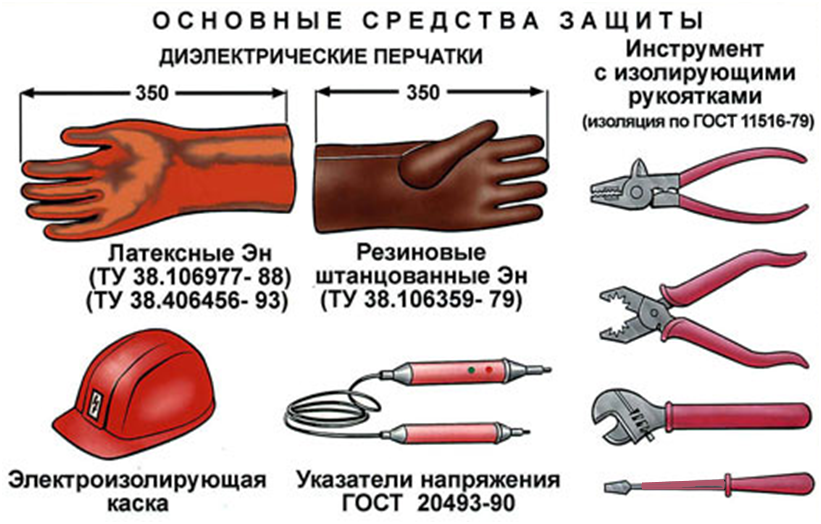

Средства персональной защиты, ручной электроинструмент
Правила уточняют требования к использованию СИЗ, их комплектности и классу.
Коммутационные аппараты и заземляющие ножики напряжением выше 1000 В с ручным приводом отключают в диэлектрических перчатках и со средствами защиты лица от воздействия электрической дуги.
При работе в электроустановках под напряжением до 1000 В способом контакта либо изоляции применяют изолирующий инструмент, созданный для такового вида работ, и набор СИЗ: диэлектрические, х/б и кожаные перчатки.
Электрозащитные средства должны отвечать требованиям к определенному виду работ и классу напряжения. Отдельные нормы приведены в соответственных главах Правил.
Нормотворец исключил из документа упоминание об электроинструменте класса безопасности 0. Сейчас даже в помещениях без завышенной угрозы используют ручные электромашины с защитой от поражения электрическим током I и выше.
Новые Правила охраны труда при эксплуатации электроустановок не содержат революционных изменений. Закрепленные в них нормы продиктованы изменившимися критериями обслуживания и сложившейся практикой. Вы сможете поглядеть постатейное сопоставление отмененной и действующей редакций ПОТЭЭ, скачав документ.
У вас остались вопросы?
Оставьте заявку, и наши спецы свяжутся с вами в течение наиблежайшего рабочего денька для бесплатной консультации.
Охрана труда при выполнении ремонтных работ в электроустановках — Средства защиты работающих в электроустановках
Средствами защиты именуются средства, внедрение которых предутверждает либо уменьшает воздействие на работающих небезопасных либо вредных производственных причин.
Электрозащитные средства созданы для защиты людей от поражения электрическим током, воздействия электрической дуги и электромагнитного поля (рис. 1). К электрозащитным средствам относят:
• изолирующие штанги (оперативные, для наложения заземления, измерительные), изолирующие клещи, электроизмерительные указатели напряжения для фазировки;
• изолирующие устройства и приспособления для ремонтных работ под напряжением выше 1000 В и слесарно-монтажный инструмент с изолирующими ручками для работы в электроустановках напряжением до 1000 В;
• диэлектрические перчатки, боты, галоши, коврики, изолирующие накладки и подставки;
• личные экранирующие комплекты;
• переносные заземления;
• оградительные устройства и диэлектрические колпаки;
• плакаты и знаки безопасности.
Изолирующие штанги делают из крепкого и качественного диэлектрика. Они состоят из изолированной части, ограничительного кольца и ручки.
Изолирующие клещи состоят из 2-ух частей, любая из которых имеет изолированную рабочую губку, ограничительное кольцо и ручку-захват.
Токоизмерительные клещи представляют собой переносной трансформатор тока с разъемным сердечником, вторичной обмоткой и амперметром.
Указатель напряжения выше 1000 В — это изолирующая штанга с индикатором напряжения (неоновой лампой либо светодиодом). Для напряжения до 500 В применяют указатели (токоискатели) типа ТИ-2, УНН-90 либо МИН-1 с неоновой лампой в качестве индикатора.
Резиновые диэлектрические перчатки, боты, галоши и коврики изготовляют из качественной технической резины.
Изолирующая подставка — древесный настил размером 0,5 х 0,5 м на опорных изоляторах. Применяется для дополнительной изоляции при операциях с предохранителями, разъединителями и т. д.

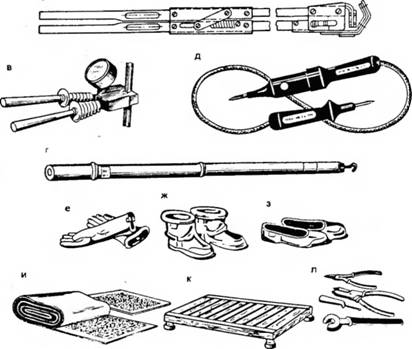

Рис. 1. Защитные диэлектрические средства:
а — штанги; б — изолирующие клещи; е — токоизмерительиые клещи; г — указатель напряжения выше 1000 В; д — указатель напряжения до 1000 В; е — перчатки; ас — боты; з — галоши; и — коврики; к — изолирующая подставка; л — монтерский инструмент с изолированными ручками
Изолирующие ручки слесарно-монтажного инструмента обязаны иметь ограничительный упор и гладкое изоляционное покрытие длиной более 10 см.

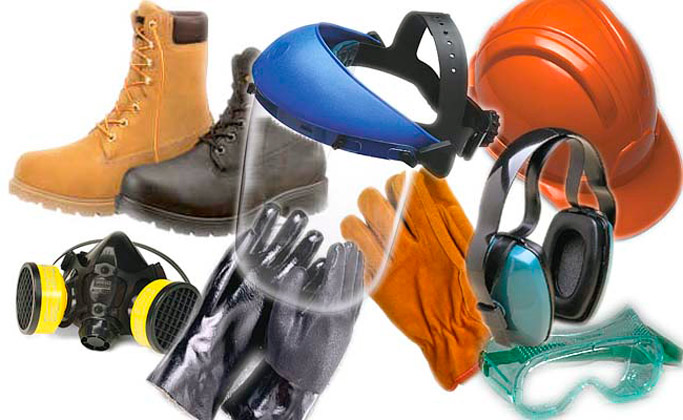

При работах в электроустановках могут применяться также средства персональной защиты: очки, каски, противогазы, рукавицы, предохранительные пояса и страховочные канаты.
Электрозащитные средства делят на главные и дополнительные.
Главные — это электрозащитные средства, изоляция которых долгое время выдерживает рабочее напряжение электроустановок и которые позволяют дотрагиваться к токоведущим частям, находящимся под напряжением. Потому их изготавливают из материалов с устойчивой диэлектрической чертой (пластмасса, бакелит, фарфор, эбонит, гетинакс и т.п.).
Дополнительными именуются средства для защиты от напряжения прикосновения и напряжения шага, которые сами не могут при данном напряжении обеспечить защиту от поражения током, а используются совместно с основными электрозащитными средствами.
Систематизация электрозащитных средств приведена в табл. 2.
Табл. 2. Электрозащитные средства
Вид электрозащитных средств
Электрозащитные средства, применяемые при напряжении электроустановки до 1000 В
Электрозащитные средства, применяемые при напряжении электроустановки выше 1000 В
Главные
Дополнительные
Изолирующие штанги, изолирующие и электроизмерительные клещи, диэлектрические перчатки, слесарно-монтажный инструмент с изолирующими ручками, указатели напряжения
Диэлектрические галоши, диэлектрические коврики, изолирующие подставки и накладки, переносные заземления
Изолирующие штанги, изолирующие и электроизмерительные клеши, указатели напряжения и приспособления для ремонтных работ: изолирующие лестницы, площадки, тяги, канаты, корзины телескопических вышек и ДР-
Диэлектрические перчатки, боты, коврики, личные экранирующие комплекты, изолирующие подставки и накладки, диэлектрические колпаки, переносные заземления, оградительные устройства, плакаты и знаки безопасности
В энергосистеме Беларуси применяются новые электрозащитные средства, обеспечивающие безопасность труда. С 1994 г. удачно эксплуатируется более 1000 бесконтактных светозвуковых указателей высокого напряжения с самоконтролем на напряжение 6 — 400 кВ типа КД-400 (разработаны и сделаны в Польше). Таковой указатель имеет переключатель диапазонов напряжения (6 — 35, 110 — 220 и 400 кВ.) и потому подменяет несколько указателей на различные классы напряжения, которые применялись ранее. Механизм работы основан на регистрации электрического поля, усилении его за счет энергии интегрированных аккумов и выдачи ярчайших световых сигналов (от светодиодов) и звукового сигнала.
На электрических станциях, трансформаторных подстанциях и в большей степени в распределительных электрических сетях (6 — 10 кВ) используются комбинированные указатели высокого напряжения типа УВНК-10Б (разработаны и изготовляются МО "Шанс", Минск), они применяются раздельно и вкупе с универсальной электроизолирующей штангой типа ШЭУ-10 и др. Работоспособность бесконтактной части таких указателей подтверждается появлением звукового либо светового сигнала (свечение от светодиода красного цвета). Проверка отсутствия напряжения на воздушных линиях электропередачи (ВЛ) (6 — 10 кВ либо 35 — 110 кВ) контактным методом при помощи указателя УВНК-ЮБ на штангах ШЭУ делается конкретно с земли либо с телескопических вышек на всех проводах ВЛ с соблюдением неопасных расстояний до проводов этих линий, которые возможно окажутся под напряжением.
Заместо указателей УВНФ-10, УВНФ-10 МК и других, не подлежащих восстановлению, можно использовать указатели для проверки совпадения фаз в электроустановках (6 — 10 кВ) типа УПСФ 10 (МО "Шанс"). Этот указатель при касании разноименных фаз выдает световой сигнал красного цвета, который виден на расстоянии 7 м даже при ярчайшем освещении.
Не считая этого, в энергосистеме Беларуси используются новые приборы для определения напряжения:
• бесконтактный индикатор напряжения типа БИН-10 (ОАО "Белэнергоремналадка"), применяется оперативным и оперативно-ремонтным персоналом;
• универсальный контактный указатель напряжения типа УНУ-12-400 (Витебский опытно-экспериментальный завод концерна "Белэнерго"), применяется для проверки напряжения от 12 до 400 В переменного тока и в цепях неизменного тока с определением полярности;
• бесконтактный устройство индикации небезопасного напряжения типа ПИОН (МО "Шанс"), который также можно применять для определения места расположения сокрытой проводки, находящейся под напряжением;
• электрический фонарь — бесконтактный сигнализатор наличия напряжения типа "Шанс-Ф", совмещающий осветительный и звуковой приборы.
Переносные заземления используют для защиты от неверной подачи напряжения на отключенные для ремонтных работ части электроустановок и возникновения на них наведенного напряжения. Переносное заземление, к примеру ШЗП (рис. 2), состоит из гибких медных проводов 2 для соединения токоведущих частей всех 3-х фаз электроустановки, провода б, соединяющего их с заземляющим устройством, зажимов 1 для подключения заземления к оборудованию и струбцины 5, соединяющей заземление с заземляющей шиной.
Заземление накладывается при помощи неизменной либо съемной штанги, представляющей собой изолированную часть 3, ручка которой ограничивается кольцом 4.

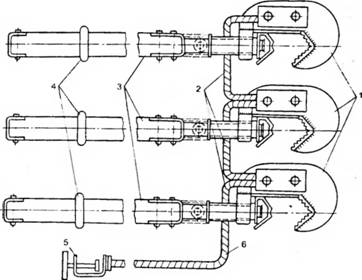

Рис. 2. Переносное заземление со штангами ШЗП
Сечение проводов заземления выбирается по тепловой стойкости при маленьком замыкании. Оно должно быть более 25 мм в электроустановках напряжением выше 1000 В и более 16 мм в установках 1000 В и ниже.
Тесты и ремонт средств защиты в электроустановках — Предназначение и устройство средств защиты
Средствами защиты именуются переносные и перевозимые приспособления и устройства, служащие для защиты персонала, работающего в электроустановках, от поражения электрическим током, воздействия электрической дуги, электрического поля, товаров горения, от падения с высоты и т. п. Части конструкции электроустановки (неизменные огораживания, стационарные заземляющие ножики и др.), выполняющие защитные функции, в понятие средств защиты не входят.
Исходя из данного определения, к средствам защиты, используемым в электроустановках, относятся штанги изолирующие (оперативные, измерительные, для наложения заземления и др.), клещи изолирующие (для операций с предохранителями) и электроизмерительные, указатели напряжения, указатели напряжения для фазировки, изолирующие устройства и приспособления для ремонтных работ под напряжением выше 1000 В, инструмент слесарно-монтажный с изолирующими ручками для работы в электроустановках до 1000 В, диэлектрические перчатки, боты, сапоги, галоши, коврики, изолирующие накладки, колпаки и подставки, личные экранирующие комплекты, переносные заземления, оградительные устройства, плакаты и знаки безопасности.
Не считая перечисленных электрозащитных средств используются также очки, каски, противогазы, рукавицы, предохранительные монтерские пояса, когти и пролазы монтерские, страховочные канаты.
Средства защиты по нраву их использования подразделяют (согласно ГОСТ 12.4.011—75*) на две категории — средства коллективной защиты и средства персональной защиты.
К средствам коллективной защиты относятся:
оградительные устройства;
устройства автоматического контроля и сигнализации;
изолирующие устройства и покрытия, подставки, накладки, колпаки;
устройства защитного заземления и зануления; переносные заземления;
устройства защитного и автоматического отключения; устройства выравнивания потенциала и снижения напряжения;
устройства дистанционного управления; экранирующие и предохранительные устройства; молниеотводы и разрядники; знаки безопасности.
К средствам персональной защиты относятся: диэлектрические перчатки, боты, сапоги и галоши; личные экранирующие комплекты (костюмчик либо халатик, башмаки, сапоги, галоши, каска, перчатки либо рукавицы) ;
клещи изолирующие и электроизмерительные; сигнализаторы напряжения личные; предохранительные пояса, диэлектрические коврики; штанги изолирующие и измерительные; указатели напряжения;
инструмент слесарно-монтажный с изолирующими ручками.
Не считая того, по напряжению электроустановок электрозащитные средства делят на две группы: используемые в электроустановках до 1000 В и используемые в электроустановках выше 1000 В.
В обеих группах электрозащитные средства в свою очередь подразделяют на главные и дополнительные (табл. 1).
Указатели, используемые в электроустановках выше 1000 В, принято именовать указателями высокого напряжения (УВН), а в электроустановках до 1000 В—указателями низкого напряжения (УНН).
Изолирующие части главных электрозащитных средств производятся из изоляционных материалов с устойчивыми диэлектрическими чертами (фарфора, бумажно-бакелитовых, стеклоэпоксидных материалов, эбонита, гетинакса, древесно-слоистых материалов типа ДСП и т. д.).
Материалы, всасывающие воду (бумажно-бакелитовые трубки, дерево и др.) покрываются гидростойким лаком и имеют гладкую поверхность без трещинок, расслоений и царапин. Все это обеспечивает завышенные диэлектрические свойства электрозащитных средств.
Таблица 1. Электрозащитные средства, используемые в электроустановках
В электроустановках до
1000 в
Штанги изолирующие Клещи изолирующие
Клещи электроизмерительные
Указатели напряжения емкостного типа Указатели напряжения для фазировки
Указатели напряжения бесконтактные Изолирующие устройства и приспособления для работ под напряжением (изолирующие лестницы, площадки, изолирующие тяги, канаты, телескопические вышки с изолирующим звеном, кабины, телеги для работы у провода и др.)
Переносные заземления
Личные экранирующие комплекты
Штанги изолирующие Клещи изолирующие Клещи электроизмерительные Указатели напряжения Инструмент слесарно- монтажный с изолирующими ручками Переносные заземления Диэлектрические перчатки
Диэлектрические перчатки
Диэлектрические боты
Диэлектрические коврики
Изолирующие подставки и накладки
Колпаки диэлектрические
Сигнализаторы напряжения личные (СНИ)
Сигнализаторы напряжения стационарные (СНС)
Диэлектрические галоши либо сапоги
Изолирующие подставки и накладки
Диэлектрические коврики
Экранирующие комплекты производятся с применением электропроводящих материалов.
Под напряжением, для которого предусмотрены средства защиты, понимается класс напряжения. Средства защиты рассчитываются на возможность их использования при самом большом допустимом значении рабочего напряжения электроустановок (по ГОСТ 1516.1—76*), приведенном в табл. 2.
При работе в электроустановках с внедрением главных средств защиты довольно применить одно дополнительное средство защиты. К примеру, при работе с указателем напряжения необязательно использование сразу диэлектрических перчаток и диэлектрических бот (либо коврика).
Таблица 2. Класс напряжения электроустановок и наибольшее допустимое рабочее напряжение
