Методы защиты от поражения током

В согласовании с ГОСТ 12.1.009—76 ССБТ «Электробезопас­ность. Определения и определения» в качестве средств и способов защиты от поражения электрическим током используют:

1) изоляцию токоведущих частей (нанесение на них диэлектри-ческого материала — пластмасс, резины, лаков, красок, эмалей и т.п.);

2) двойную изоляцию — на случай повреждения рабочей;

3) воздушные полосы, кабели в земле и т.п.;

4) огораживание электроустановок;

5) блокировочные устройства, автоматом отключающие на­пряжение электроустановок, при снятии с них защитных кожухов и огораживаний;

6) маленькое напряжение (менее 42 В) для освещения в критериях завышенной угрозы;

7) изоляцию рабочего места (пола, настила);

заземление либо зануление корпусов электроустановок, кото­рые возможно окажутся под напряжением при повреждении изоляций;

9) выравнивание электрических потенциалов;

10) автоматическое отключение электроустановок;

11) предупреждающую сигнализацию (звуковую, световую) при возникновении напряжения на корпусе установки, надписи, плакаты, знаки; средства персональной защиты и др.

Использование малых напряжений (до 42 В). Большая сте­пень безопасности достигается при напряжениях до 10 В, когда ток, обычно, не превосходит 1. 1,5мА. Очень малые напряжения используют в шахтерских лампах (2,5 В) и некоторых бытовых прибо­рах (карманные фонари, игрушки и т.п.). Использование малых напря­жений 12, 36 и 42 В ограничивается ручным электрифицированным инвентарем, ручными переносными лампами и лампами местного освещения в помещениях с завышенной угрозой и особо небезопасных.

Электрическое разделение сетей. Если единую, сильно раз­ветвленную сеть поделить на ряд маленьких сетей того же напря­жения, которые будут владеть маленькой емкостью и высочайшим со­противлением изоляции, то опасность поражения резко понижается.

Обычно электрическое разделение сетей осуществляется методом подключения отдельных электроустановок через разделительные трансформаторы. Защитное разделение сетей применяется в электро­установках напряжением до 1000 В, эксплуатация которых связана с завышенной степенью угрозы, к примеру в передвижных установ­ках, ручном электрифицированном инструменте и т.п.

Электрическая изоляция. В электроустановках используют ра­бочую, дополнительную, двойную и усиленную изоляции. При вводе в эксплуатацию новых либо прошедших ремонт электроустановок проводят­ся приемосдаточные тесты с контролем сопротивления изоляции.

Защита от прикосновения к токоведущим частям установок. В электроустановках напряжением до 1000 В использование изолирован­ных проводов уже обеспечивает достаточную защиту от напряжения при прикосновении. При напряжениях выше 1000 В небезопасно даже приближение к токоведущим частям. Для исключения угрозы при­косновения к токоведущим частям нужно обеспечить их недос­тупность средством огораживания и расположения токоведущнх час­тей на труднодоступной высоте либо в труднодоступном месте.

Защитное заземление. "Защитным заземлением именуется намеренное электрическое соединение с землей железных не-токоведущих частей электроустановок, которые возможно окажутся под напряжением. Принцип деяния защитного заземления — понижение напря­жения прикосновения при замыкании на корпус за счет уменьшения потенциала корпуса электроустановки и подъема потенциала основа­ния, на котором стоит человек, до потенциала, близкого по значению к потенциалу заземленной установки.

Заземление может быть действенным только в этом случае, если ток замыкания на землю не возрастает с уменьшением сопро­тивления заземления. В сетях с глухозаземленной нейтралью напря­жением до 1000 Б заземление неэффективно, так как ток замыкания на землю находится в зависимости от сопротивления заземления и при его уменьше­нии ток растет.

Защитное заземление применяется в сетях напряжением до 1000 В с изо­лированной нейтралью и в сетях напряжением выше 1000 В как с изолированной, так и с заземленной нейтралью.

Заземляющее устройство — это совокупа заземлителя — железных проводников, находящихся в конкретном сопри­косновении с землей, и заземляющих проводников, соединяющих заземленные части электроустановки с заземлителем. Заземляющие устройства бывают 2-ух типов: выносные, либо сосредоточенные, и контурные либо распределенные.

щадки, на которой установлено заземляемое оборудование, либо со­средоточен на некоторой части этой площадки. При работе выносного заземления потенциал основания, на котором находится человек, ра­вен либо близок к нулю (зависимо от удаленности человека от за­землителя).

Защита человека осуществляется за счет малого электрического сопротивления заземления, так как в согласовании с законом Ома больший ток будет протекать по той ветки разветвленной цепи, которая имеет наименьшее электрическое сопротивление. Таковой тип заземляю­щего устройства в ряде всевозможных случаев только уменьшает опасность либо тя­жесть поражения электрическим током. Его достоинством является возможность выбора места размещения заземлителя с минимальным сопротивлением грунта (сырого, глинистого, в низинах и т.п.).

Выносное заземляющее устройство используют только при малых значени­ях тока замыкания на землю и, а именно, в установках напряжением до 1000 В. В контурном заземляющем устройстве одиночные заземлители располагают по контуру (периметру) площадки, на которой находится заземляемое оборудование, либо распределяют на всей площадке (зоне обслуживания оборудования) умеренно.

Безопасность при контурном заземлении обеспечивается вы­равниванием потенциала основания и его увеличением до значений, близких к потенциалу корпуса оборудования. В итоге обеспечи­вается высочайшая степень защиты от прикосновения к корпусу оборудо­вания, оказавшегося под напряжением, и от шагового напряжения.

Контурное заземление используют при высочайшей степени электроопасности и при напряжениях выше 1000 В.

Выполнение заземляющих устройств. Различают заземлители искусственные, предназначенные только для целей заземле­ния, и естественные — находящиеся в земле предметы, применяемые для других целей.

В качестве искусственных заземлителей используют одиноч­ные и соединенные в группы железные электроды, забитые вер­тикально (железные трубы, уголки, прутья) либо уложенные горизон­тально в землю (железные полосы, прутья).

В качестве естественных заземлителей можно применять проложенные в земле водопроводные и другие трубы, за исключени­ем трубопроводов горючих жидкостей, горючих и взрывоопасных га­зов, также трубопроводов, покрытых изоляцией; железные конструкции и арматуру железобетонных конструкций построек и т.п.

В согласовании с ГОСТ 12.1.030—81 защитному заземлению либо занулению подлежат:

1) железные нетоковедущие части оборудования, которые из-за неисправности изоляции возможно окажутся под напряжением и к которым может быть прикосновение людей и животных;

2) все электроустановки в помещениях с завышенной опасно­стью и особо небезопасных, также внешние установки при напряжении 42 В переменного и выше и 110 В неизменного тока и выше;

3) все электроустановки переменного тока в помещениях без завышенной угрозы при номинальном напряжении 380 В и выше и неизменного — 440 В и выше;

4) все электроустановки во взрывоопасных зонах.

Зануление — намеренное электрическое соединение с ну­левым защитным проводником железных нетоковедущих частей установок, которые возможно окажутся под напряжением.

Зануление используют в четырехпроводных сетях с напряжени­ем до 1000 Вис глухо заземленной нейтралью. Принцип деяния зануления состоит в том, что при замыкании фазы на корпус 1 между фазой и нулевым рабочим проводом создается большой ток (ток недлинного замыкания), обеспечивающий срабатывание защи­ты и автоматическое отключение покоробленной фазы от установки.

Защитой могут являться плавкие предохранители либо автома­тические выключатели 2, устанавливаемые перед электроустановкой. Так как корпус 1 установки заземлен через нулевой защитный проводник 3 и заземление нейтрали, до срабатывания защиты прояв­ляется защитное свойство заземления.

При занулении предусматривается повторное заземление 4-го нулевого рабочего провода, если произойдет его обрыв на участке ме­жду точкой зануления установки и нейтралью сети. В данном случае ток КЗ стекает по повторному заземлению в землю и через заземление нейтрали на нулевую точку источника питания, т.е. обеспечивается работа зануления.

Устройства защитного отключения (УЗО) — это быстродей­ствующая защита, обеспечивающая автоматическое отключение элек­троустановки при появлении угрозы поражения человека элек­трическим током. В случае угрозы (при замыкании фазы на корпус, при понижении электрического сопротивления фаз относительно земли ниже определенного предела и т.д.) происходит изменение определен­ных характеристик электрической сети. Если контролируемый параметр выходит за допустимые пределы, подается сигнал на защитно-отключающее устройство, которое обесточивает установку либо элек­тросеть. УЗО должны обеспечивать отключение неисправной элек­троустановки за время менее 0,2 с.

Методы персональной защиты от поражения электрическим током

Трудно представить для себя жизнь без электричества. Природа его до конца не исследована, но это не мешает всюду использовать электрические приборы и устройства. Поток заряженных частиц в проводнике — сила, способная приносить не только лишь пользу, но и вред, в особенности при несоблюдении правил защиты от поражения электрическим током.

Общие меры безопасности

Более действенное средство защиты от поражения электрическим током — снижение рабочего напряжения оборудования. Роговой слой кожи, в отличие от других тканей организма, имеет высочайшее сопротивление. Пробой кожи человека неизменным током происходит при напряжении выше 50 вольт. Величина может варьироваться зависимо от толщины эпидермиса и иных причин.

Считается, что приборы с рабочим напряжением ниже 42 В полностью неопасны. Напряжение до 12 В, как в карманном фонарике, гарантирует наивысшую степень безопасности. Бытовой электроинструмент, к примеру, шуруповёрт, может работать с током в 36 В. Пониженное напряжение применяется в помещениях с завышенной угрозой. В быту такая мера защиты встречается нечасто. При работе с током используются такие меры предосторожности:

• изоляция;
• ограничение доступа человека к установкам, работающим с электричеством;
• автоматы блокировки, отсекающие подачу энергии во внештатных ситуациях;
• снижение рабочего напряжения;
• заземление;
• личные средства защиты;
• маркировка и сигнализация.

Главные средства защиты от электрического тока описаны в ГОСТе. Разглядим детально любой из способов.

Сетевые решения

Действенный метод понизить риск поражения — разнести одну крупную электрическую сеть, сделав несколько наименьших. Рабочее напряжение остаётся одинаковым, но снижается ёмкость сети, а общее сопротивление изоляции растет. Для этого устанавливают делительные трансформаторы, к которым уже подключается оборудование. Такое решение животрепещуще для сетей с напряжением до 1000 вольт.

Токопроводящие части непременно изолируются, другими словами покрываются слоем диэлектрика, если предусмотрен контакт человека с ними. Защитным покрытием может выступать пластик, лак, краска, резина либо эбонит. Двойная изоляция — это 2-ой слой полимера, который делает защитную функцию, если основная изоляция будет повреждена. Неотклонимым является проведение контрольных замеров сопротивления. Также есть бронированные коммуникационные кабели и усиленная изоляция.

Оборудование с высочайшим напряжением (>1000 вольт) представляет необыкновенную опасность. Поражение может быть не только лишь в итоге соприкосновения с фазой, но даже при близком нахождении вблизи с токопроводящими элементами, потому такие установки должны быть огорожены, а доступ к ним ограничен. Подъём проводов на высоту, труднодоступную стороннему человеку, или прокладка кабеля под землёй — обычные приёмы.

Заземление и УЗО

Те части устройств, которые не должны находиться под напряжением, заземляют. Проводник, обычно железная проволока либо арматура, подводится к частям корпуса, которые возможно окажутся под напряжением. Другой конец заземляющего проводника замыкается на землю.

Один из вариантов — вкапывание в почву железной болванки, которая именуется заземлителем, и приваривание к ней арматуры или проволоки. Количество заземлителей должно быть выше, если сеть является высоковольтной. В таком случае проводники вкапывают по периметру рабочей площадки либо другим методом разносят их. Это необходимо, дабы заряд отлично стекал в почву, при всем этом через человеческое тело пройдёт ток наименьшей силы или не пройдёт совсем.

Лучше выбирать глинистый либо сырой грунт, так как он имеет более низкое сопротивление. В качестве заземлителя применяют также подземные трубопроводы, коммуникационные каналы, арматуру построек.

Отключающая автоматика — устройство, стремительно разрывающее цепь при появлении небезопасной ситуации, к примеру, при замыкании фазы на кожух устройства. Отключение питания должно происходить как минимум через 0,2 секунды.

Персональная защита

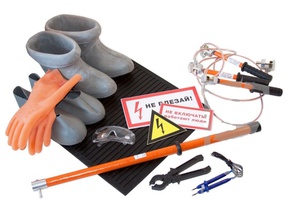

Защитные средства от поражения электрическим током делятся на несколько типов: главные изолирующие, дополнительные, ограждающие, предохранительные. Главные средства предупреждают пробой напряжения заявленной величины в течение долгого времени. К токопроводящим частям можно дотрагиваться:

• измерителями напряжения;
• резиновой изолирующей одежкой;
• диэлектрическими штангами и клещами, не проводящими ток;
• инвентарем с покрытыми диэлектриком ручками.

Дополнительная защита без помощи других не защищает от удара электрическим током. Работает она в совокупы с другими методами защиты. К этому классу относятся изолирующие коврики, башмаки, калоши и подставки.

Ограждающие средства ограничивают доступ к электрифицированным элементам оборудования. К ним относятся предупреждающие плакаты и знаки, временное зануление, барьеры и переносные щиты. Предохранительная персональная защита включает:

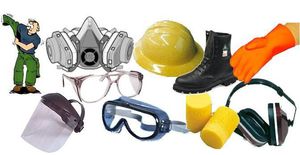

• страховочные системы и пояса;
• защитные очки, каски, перчатки;
• противогазы и респираторы;
• когти монтажника;
• экранирующие устройства;
• рабочие костюмчики.

Эти средства обеспечивают защиту от иных воздействий и причин, к примеру, защищают от падения с высоты, ожогов, механических повреждений.

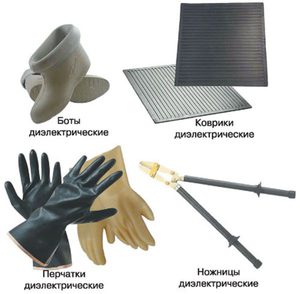

Защитная изолирующая одежка

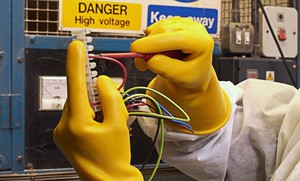

Диэлектрические перчатки бывают дву- и пятипалые, также шовные и бесшовные. Они должны быть не короче 30 см. Надеваются поверх рабочей одежки и обыденных тканевых рукавиц. Наличие повреждений, трещинок и проколов непременно определяют перед внедрением таковой экипировки. Для этого перчатку скатывают в трубочку от горловины к пальцам, при всем этом кропотливо осматривая. Края изолирующих перчаток нельзя заворачивать.

Ковры для изоляции используют исключительно в помещениях. Допустимо применять их в сухую погоду в открытых установках. Резина применяется как рядовая, так и устойчивая к маслу и бензину. Верхняя сторона рифлёная, глубина рисок — до 3 мм.

Диэлектрическая обувь (боты и галоши) на сырой земле и в дождик не применяется. Башмаки имеют отворот для стока заряда. Они выше галош и числятся наилучшим вариантом защиты. Галоши используют только при работе с низковольтным оборудованием. Изолирующая одежка проходит тесты раз в год.

Правила работы

Перед хоть какими действиями с электрической установкой необходимо проверить отсутствие напряжения на ней. Также необходимо установить предупредительные плакаты, свидетельствующие о проводимых работах. Все деяния производят с применением измеряющих клещей и указателей.

Если отключить питание не представляется вероятным, тогда работают без снятия напряжения, что связано с дополнительной угрозой. Такие работы проходят с особенными требованиями к безопасности. При напряжении до 1000 вольт:

1. Инструмент применяется только диэлектрический, дополнительно у отвёрток должен быть заизолирован стержень. Если такового инструмента нет, то применяют изолирующие перчатки.
2. Ограждают проводники под напряжением, с которыми не планируется вести работу.
3. Монтажники должны быть обуты в галоши и стоять на диэлектрической подставке или резиновом коврике.

При напряжении выше 1000 вольт работать можно только со снятым напряжением. Запрещено дотрагиваться к изоляторам вышек и установок со включенным питанием.

Защита от поражения электрическим током способы

В данной теме с заглавием: защита от поражения током, я приведу примеры разных способов и методов защиты, благодаря которым вы можете существенно обезопасить себя и окружающих при выполнении всех работ связанных с электричеством, тем очень снизив возможность злосчастного варианта.

Методы защиты от поражения электрическим током

№1 Использование защитных огораживаний.

Случайное прикосновение человека к открытым токоведущим частям электроустановок находящийся под напряжением является довольно небезопасным. Даже зная либо предполагая о наличии разности потенциалов в том либо ином месте, все равно имеется некоторая возможность случайного касания. Дабы понизить эту возможность до нулевых значений, для обеспечения электробезопасности работников рекомендуется сооружать разные защитные огораживания вокруг особо небезопасных зон и частей электроустановок.

№2 Внедрение защитных блокировок.

Блокировки, можно отнести к методу электротехнической защите персонала от случайного поражения электрическим током либо от неожиданного включения устройства другими сотрудниками не знающими о том, что проводятся ремонтные работы, что также может привести к злосчастному случаю. При установке защитных блокировок учитываются те случаи, которые могут случиться в итоге ошибок допущенных работающими. При срабатывании защиты происходит принудительное отсоединение и отключение электроустановки с целью исключения аварийной ситуации, тем защищая био объект от вероятных электроударов.

№3 Переносные заземлители

Они представляют собой временные защитные средства. Используемые для обеспечения дополнительной защиты рабочего персонала от вероятного случайного поражения током при работах на отсоединенных участках систем электрического оборудования и т.п. Если вдруг возникнет разность потенциалов на данных участках, где может работать обслуживающий персонал, эти заземлители переведут электрический потенциал в землю.

№4 Использование защитной изоляции.

Еще одним действенным способом защиты от вероятного поражения током является использование защитной изоляции на рабочем месте. Изолирование места работы подразумевает некоторую систему мероприятий направленных на исключение появления цепи «человек-земля». Основной задачей этого метода считается повышение переходного сопротивления. Этот способ основан на применении резиновых ковриков, изоляции всех токоведущих частей установки в более небезопасных местах и т.п.

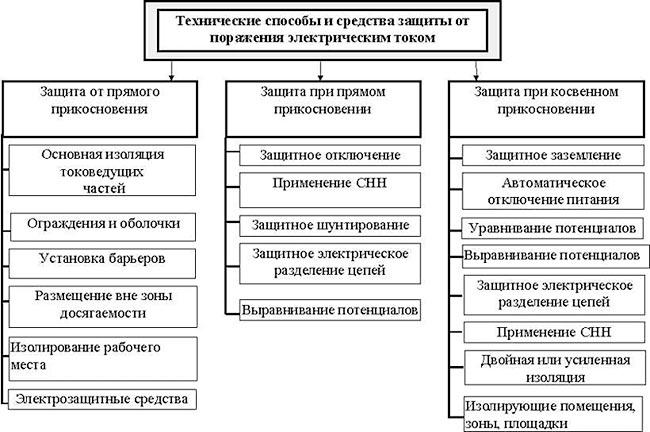

Технические способы защиты человека от поражения электрическим током

Технические способы защиты можно условно поделить на две главные группы. В первую можно включить: разделение электросетей, использование мало вероятных напряжений, повторяющийся контроль над изоляцией, использование защитного заземления, внедрение двойной изоляции и т.п. Во вторую группу я бы включил: защитное отключение электроустановки и зануление.

Для разделения используют сетевые трансформаторы. Они разбивают общую цепь на отдельные участки (электрически не связанные вместе). В цепях с изолированной нейтралью, это наращивает изоляционное сопротивление и уменьшает емкость относительно земли. При разделении электросетей нельзя применять автотрансформаторы.

Использование низких напряжений питания

Делая упор на информацию полученную из ГОСТа низким напряжением можно считать напряжение уровнем до 42 Вольт. Оно применяется в целях увеличения общего уровня электробезопасности. Низкие напряжения обычно снимают с вторичных обмоток понижающих трансформаторов.

Контроль над изоляционным покрытием следует создавать при помощи повторяющегося измерения сопротивления изоляции. Главной задачей при всем этом является выявление дефективных и проблемных мест, также понижение вероятности вероятных маленьких замыканий на землю.

Это намеренное электрическое соединение с землей. Основной задачей при всем этом считается снижение уровня значений напряжения относительно земли. Оно применяется в сетях с значениями напряжениями до 1000 вольт в случае с изолированной нейтралью.

Под двойной изоляцией считается объединение вкупе рабочей и вспомогательной изоляции. Это осязаемо увеличивает уровень надежности защиты в случае вероятного поражения током. Устройства, с схожей изоляцией, обычно, помечаются особенными отметками. Отлично себя зарекомендовала усиленная изоляция в электроинструменте.

Эта мера наверняка самый действенный метод защиты от поражения током. Он представляет собой быстродействующую защиту, что гарантирует автоматическое раннее срабатывание, тем отсоединяя от питания электроустановку.

Защитное зануление, это особое соединение с нулевым проводом нетоковедущих железных частей электроустановок, у каких может появиться возможность оказаться под напряжением, в случае аварийной ситуации. Зануление применяется сетях с напряжением до 1000 Вольт. Основной функцией последнего является понижение вероятности поражения током при аварийном пробое на корпус одной из фаз сети.

Организационные средства защиты от поражения электрическим током

Инструктаж — при нем персоналу сообщаетс яопределенное количество познаний, связанных с их работой, и нужных критерий и причин для неопасного выполнения ими собственных проф обязаностей. Можно выделить такие виды инструктажа: как техника электробезопасности, вводный инструктаж, первичный инструктаж и повторяющийся

Техника безопасности (ТБ) система технических способов и средств которые делают неопасные условия труда. Техника безопасности одно из важнейших организацилнных мероприятий. ТБ содержит в себе огромное количество правил, средств, инструкций предупреждающих возможность злосчастных случаев.

Организация рабочего места для профилактики поражения электрическим током

Рабочим местом именуется область, где осуществляется труд персонала. Верная организация рабочего места это создание нужного порядка, обеспечивающего неопасное выполнение трудовой деятельности, также действенное использование инструментов и орудий труда.

Верная организация рабочего места резко наращивает производительность труда работников либо бригады, также содействует уменьшению вялости персонала. К примеру, верная поза работника существенно понижает вредное воздействие при выполнении работы на весь организм либо допустим, аккуратное рабочее место понижает утрату времени на нахождение подходящих деталей и т.п.

Верный режим отдыха и труда, как принципиальный фактор, влияющий на электробезопасность

При длительной работе у человека появляется физическая и моральная вялость. Она отражается на предстоящей работоспособности. Резко падает внимани, врезультате возрастает возможность злосчастного варианта. Потому, принципиально наилучшее чередование работы и отдыха.

Этого можно добится, если:

Свисти к минимуму малоподвижность и монотонность
Непременно делать перерывы и паузы в работе
Чередовать разные работы и условия рабочей среды
Работа в комфортабельном темпе темпе и среде
Можно применять положительное психологическое действие музыки
Применять средства персональной защиты

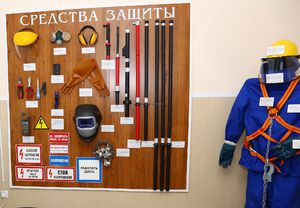

Защитные средства

Их можно пожалуй поделить на две группы: главные электрозащитные средства и дополнительные.

К главным средствам относятся: указатели небезопасного напряжения, изолирующие штанги, измерительные клещи, диэлектрические перчатки. Дополнительными числятся: диэлектрические ковры, боты, переносные заземления, изолирующие накладки и подставки, плакаты и знаки безопасности, оградительные устройства.
