Согласно ПУЭЕ все электрические устройства подвергаются испытаниям на механическую и электрическую крепкость.
Защитное заземление. Это намеренное эл-ое соединение с землей либо ее эквивалентом нетоковедущих ме частей электроустановок, которые возможно окажутся под напряжением. Принцип деяния основан на понижении напряжения относительно земли до допустимых уровней напряжения прикосновения. Так как потенциал земли нескончаемо велик, произойдет выравнивание, уменьшение потенциала, наведенного на оборудование, уменьшение потенциала, наведенного на оборудование. Хоть какое заземление состоит из защитного заземляющего устройства (совокупа стержней электродов, помещенных в землю и соединенных между собой, также специально заземленных проводников). Эл. ток потечет по пути меньшего сопротивления, т.к. сопротивление защитного заземления на несколько порядков ниже сопротивления человека. Нормируемой чертой является сопротивление заземляющего устройства, которое находится в зависимости от мощности заземленных установок. Чем больше мощность, тем меньше сопротивление (4-10 Ом).
Использование малых напряжений. Малыми именуются номинальные напряжения не > 42В с целью уменьшения угрозы. Они прим-ся для питания ручных электрофицированных инстр-в, переносных осветительных приборов, для устройства местного освещения небезопасных мест.
Изоляция токоведущих частей с устройствами контроля обеспечивает нормальную работу электроустановок и защиту от поражения током. Изоляция состоящая из рабочей и дополнительной – двойная. Усовершенствованная рабочая изоляция, обеспечивающая ту же степень защиты, что и двойная, именуется усиленной изоляцией. Контроль изоляции может быть повторяющийся и неизменный. Измеряется сопротивление изоляции мегоомметрами. Контроль осуществляется при приёмо‑сдаточных испытаниях электроустановок после монтажа, ремонта, при обнаружении недостатка изоляции и в установленные нормативные сроки. Нормирование: меньшее допустимое значение сопротивления изоляции нормируется правилами устройства электроустановок: ‑для катушек, контактов, пускателей, силовых щитов и осветительных установок ПДУ более 0,5 МОм; ‑для вторичных цепей более 1МОм. Неизменный контроль изоляции осуществляется особыми устройствами, которые врубаются в цепь вместе с электроустановкой, автоматом держут под контролем сопротивление установки, говорят о понижении сопротивления изоляции ниже допустимого значения.
Эл. разделение сетей. Разветвленные сети имеют значимые емкости и однофазовое прикосновение очень небезопасно. Потому их разд-ют на несвязанные участки средством разделительных трансформаторов.
Электрозащитные средства.
По предназначению они разделяются на:
— Изолирующие: служат для изоляции и подр-ся на главные (те, изоляция которых продолжительно выдерживает раб. Напряжение. Они позволяют дотрагиваться к токоведущим частям под напряжением. К ним относятся: изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, слесарно-монтажный инвентарь с изоляционными ручками, диэлектрические боты и перчатки). Дополнительные: не обеспечивают полную защиту, а используются совместно с главным (изолирующие подставки, диэлектрические коврики и галоши).
— Ограждающие электрозащитные средства служат для временного огораживания токоведущих частей, также для предупреждения неверных действий: ограждающие щиты, клеточки; изолирующие накладки; переносные заземления.
— Вспомогательные – защищают от падения с высоты: предохранительные пояса, когти, канаты, рукавицы, противогазы. Все защитные средства проходят повторяющийся контроль на механическую, физическую, электрич. крепкость. Так же относятся: блокировка (устройство, предотвращающее попадание человека под напряжение. Может быть механической и электрической); сигнализация (звуковая, световая); плакаты и знаки (предупреждающие, запрещающие и предписывающие).
Огораживание и недоступность токоведущих частей. Применяется с целью исключения прикосновения с токоведущими частями либо приближения к ним на опасное расстояние главные требования: механическая и электрическая крепкость.

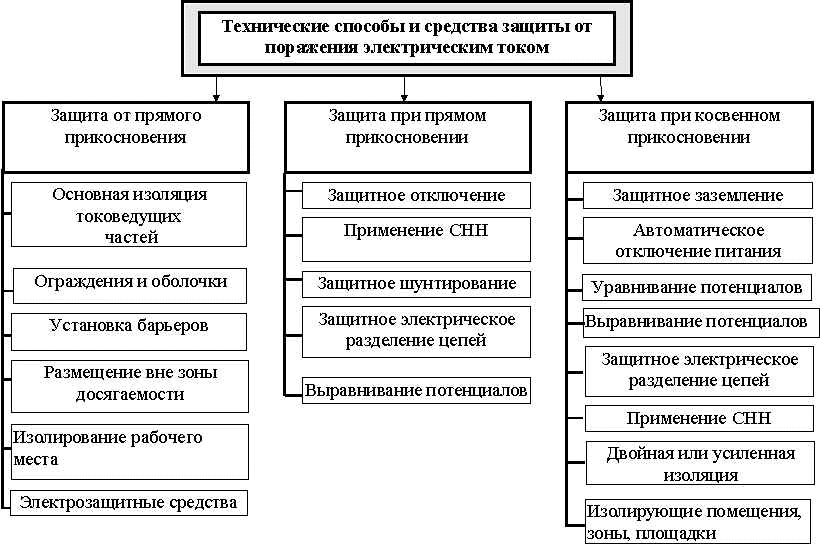

Технические методы и средства защиты от поражения электрическим током.
Для обеспечения электробезопасности используют раздельно либо в сочетании один с другим следующие технические методы и средства:
1.защитное заземление, зануление;
5.изоляцию токоведущих частей;
6.электрическое разделение сети;
Защитное заземление – намеренное электрическое соединение с землей либо ее эквивалентом железных нетоковедущих частей, которые возможно окажутся под напряжением при замыкании на корпус и по другим причинам.
Зануление – намеренное электрическое соединение с нулевым защитным проводником железных нетоковедущих частей, которые возможно окажутся под напряжением вследствие замыкания на корпус и по другим причинам. Задачка зануления состоит в устранении угрозы поражения током в случае прикосновения к корпусу и другим нетоковедущим частям электрической установки, оказавшейся под напряжением вследствие замыкания на корпус. Решается эта задачка резвым отключением покоробленной электроустановки от сети. Принцип деяния зануления состоит в превращении замыкания на корпус в однофазовое куцее замыкание с целью вызвать большой ток, способный вызвать срабатывание защиты.
Защитное отключение – быстродействующая защита, обеспечивающая автоматическое отключение электроустановки при появлении в ней угрозы поражения электрическим током. При применении этого вида защиты безопасность обеспечивается отключением аварийного участка в течение 0,1-0,2 секунды.
Выравнивание потенциалов – это способ понижения напряжения прикосновения и шага между точками электрической цепи, к которым может быть одновременное прикосновение либо на которых может сразу стоять человек. Для выравнивания потенциала в землю укладывают железные полосы в виде сетки по всей площади, занятой оборудованием.
Маленькое напряжение – это номинальное напряжение менее 42 В, примененное в цепях для уменьшения угрозы поражения электрическим током.
Для изоляции токоведущих частей используют следующие изоляции:
— рабочую – это электрическая изоляция токоведущих частей электрического оборудования, обеспечивающая его нормальную работу и защиту от его поражения электрическим током;
— дополнительную – предусматривается дополнительно к рабочей в случае ее повреждения (пластмассовый корпус);
— двойную – это электрическая изоляция, состоящая из рабочей и дополнительной;
— усиленную – это усовершенствованная рабочая изоляция, обеспечивающая такую же степень защиты от повреждения электрическим током, как и двойная изоляция.
Электрическое разделение сети – разделение сети на отдельные, электрически несвязанные между собой участки при помощи разделяющего трансформатора. Разделяющий трансформатор изолирует электрические приемники от первичной сети и сети заземления. Вторичная обмотка трансформатора и корпус электрического приемника не обязаны иметь ни заземления, ни связи с сетью зануления.
Предупредительная сигнализация осуществляется световой либо звуковой. Для световых сигналов используются следующие цвета: красный – запрещающие и аварийные сигналы; желтоватый – для вербования внимания, говорит о достижении предельных значений, о переходе на автоматическую работу; зеленоватый – для сигнализации безопасности, докладывает о обычном режиме работы, разрешение о начале деяния; белоснежный – для обозначения включенного состояния, применяется когда нерационально внедрение красного, желтоватого и зеленоватого цветов; синий – применяется в особых случаях, когда не могут быть использованы другие цвета.
Деяния и средства защиты от поражения электрическим током
С первыми поражениями от электрических зарядов население земли столкнулось уже на заре собственного существования. Происходили они от ударов молний.
Но как люди начали повсевременно применять в быту и на производстве электричество, появилась необходимость защитить их от случайного поражения током.
Опасность воздействия электричества на организм
Воздействие на организм человека электрического тока может быть очень нехорошим, прямо до моментальной медицинской погибели. Нужно принимать во внимание продолжительность воздействия тока, его силу, условия окружающей среды.
При прохождении через ткани тела наблюдаются не только лишь электрические травмы (ожоги, разные переломы и повреждения связок и сосудов), нарушается работа самых основных органов: сердца и лёгких.
Меры по недопустимости схожих явлений регламентируются 2-мя министерствами: труда и социальной защиты Русской Федерации и Энергетики РФ:
- ПОТЭУ (Правила по охране труда при эксплуатации энергоустановок) от 2013 года.
- ПУЭ (Правила устройства электроустановок) 7-я исправленная редакция, введённая в действие с первого января 2013 года.
- Аннотация, утверждённая 30 июня 2003 года, по применению и испытанию средств защиты, которые применяются в электроустановках.
Методы предохранения при работе с электроустановками и устройствами
Дабы промышленные станки, аппараты и приборы соответствовали требованиям безопасности, нужно учесть это уже на шаге их проектирования.
Самое главное – обеспечить недоступность мест и участков, находящихся под напряжением. Не считая конструкционных особенностей, для этого применяется изоляция.
По степени возрастания надёжности она делится на:
- рабочую;
- дополнительную;
- двойную (либо усиленную).
Не считая этого используют блокировку. Когда за защитные огораживания попадают посторонние, срабатывает отключение напряжения.
К техническим средствам защиты от поражения электрическим током относят защитное заземление, оно применяется когда нетоковедущие части станков и аппаратов специально соединяют проводящими материалами конкретно с землёй, дабы при случайном нарушении изоляции не допустить разряда.
Фактически на всех станках предусматривается защитное зануление.
При помощи легкоплавких реле и предохранителей обеспечивается секундное прерывание тока в случае несрабатывания либо неполного срабатывания заземления.
Все эти общие меры по правилам техники безопасности рекомендуется применять в комплексе с персональными средствами защиты от удара током – СИЗ.
Предназначение и свойства СИЗ
Средства персональной защиты отчасти либо на сто процентов делаются из не проводящих ток материалов:
- резина;
- фарфор;
- электрокартон;
- особые пластмассы (в т.ч. хим смола — бакелит);
- дерево с особенной пропиткой.
СИЗ предназначенные защищать тело конкретно от электричества:
В качестве побочных поражающих моментов электрического разряда выступает электрическая дуга и возгорание предметов обстановки, в итоге которых может повредиться зрение из-за уф-излучения, произойти тепловой ожог и отравление продуктами горения.
Для защиты от поражения электрическим током на производстве, также при сварочных работах, при работе с коллекторами и контактами электродвигателей дополнительно применяются:
- защитные очки и щитки; ; ; , марлево-тканевые маски.
Не считая одежки и обуви, конкретно защищающих человеческое тело, есть личные средства, помогающие предупредить поражение током:
- указатели напряжения;
- измерительные и оперативные штанги;
- резиновые накладки и прокладки;
- изолирующие токоизмерительные клещи.
К вспомогательным средствам персональной защиты от тока относят также переносные заземляющие устройства. Очень принципиальна информационная профилактика травм: предупредительные плакаты, стенды, знаки. Применяются яркоокрашенные щиты для временного огораживания небезопасных участков с надлежащими надписями.
В домашних критериях и при маленьких напряжениях обычно довольно правильного инструмента с непроводящими ток ручками и пары перчаток. От малеханьких деток принципиально ставить на электрические розетки пластмассовые заглушки.
С чего начинается создание производства рабочих брезентовых руковиц и перчаток? Ответ на этот вопрос мы подготовили в отдельной статье.
Желаете выяснить, как верно избрать нейлоновые антистатические перчатки, тогда для вас сюда.
Систематизация, виды и использование
По правилам техники безопасности средства защиты человека от поражения электрическим током делятся на главные и дополнительные.
Основными числятся те, которые выдерживают конкретный контакт с предметами под напряжением в течение долгого времени.
Дополнительными именуются средства, не дозволяющие работать с токоведущими частями, но совместно с основными обеспечивать ещё огромную надёжность средств первого вида.
Зависимо от напряжения в сети, выделяют два типа критерий:
- до 1000 Вольт;
- выше 1000 Вольт.
Естественно, что при работе с различным напряжением перечень главных и дополнительных средств персональной защиты от поражения электрическим током может сильно варьироваться.

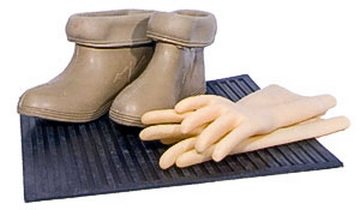

Так для критерий I-го типа довольно в качестве главных, неотклонимых СИЗ применять диэлектрические перчатки (бывают бесшовные и со швом, пятипалые и двупалые), указатели напряжения, инструменты с изолированными ручками-держателями. Дополнительно берутся диэлектрические резиновые коврики, боты (галоши), изоляционные подставки, изолирующие колпаки.
Для критерий напряжения более 1 кВ. неотклонимыми будут изолирующие и токоизмерительные клещи, оперативные и измерительные штанги, указатели напряжения. А к дополнительным отнесутся диэлектрические перчатки, обувь, подставки, дорожки и коврики.
Советы по выбору

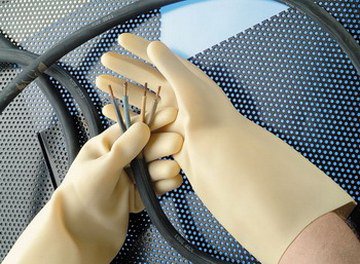

Диэлектрические перчатки должны быть такового размера, дабы их можно было надеть на рабочие хлопчатобумажные либо шерстяные. Длина перчаток должна быть более 35 см.
Требования к защитным очкам: стёкла должны владеть качествами не разлетаться, оправу лучше выбирать закрытого типа.

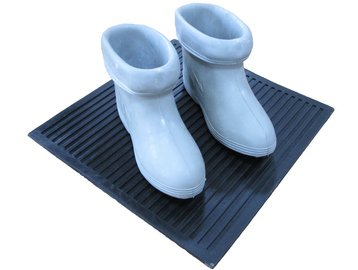

Защитные боты и галоши должны отличаться от бытовых отсутствием лакировки и наличием особых опознавательных меток.
Малая длина изоляционной дорожки – 75 см., размеры коврика – более 50 см. по каждой стороне. Поверхность непременно рифлёная.
При приобретении указателей напряжения, следует пристально выслеживать соответствие условиям работы: некоторые указатели в состоянии работать только при наивысшем значении напряжения в 500 В. Монтажный инструмент обязан иметь изолирующие ручки более 10 см. длиной.
Токоизмерительные клещи не нужно применять при внешних работах. В особенности в сырую погоду. Лучше выслеживать типы клещей, созданных для работы в критериях низкого напряжения (до 1000 В) и поболее высоковольтных инструментов.
Общие правила хранения
Условия хранения должны гарантировать целостность и сохранение защитных параметров СИЗ.
Средства из резины должны храниться в тёплом (от 5 до 25 градусов) помещении с влажностью от 50 до 70%. Противогазы и инструменты нужно содержать в отдельных чехлах для предохранения от попадания воды и иных загрязнений и для недопущения механических повреждений.
На производстве главный электрик (либо назначенный особым приказом директора работник) несёт ответственность за контроль количества и свойства СИЗ, также за соблюдение графика проверок их состояния путём электрических испытаний.
В бытовых критериях довольно инспектировать перчатки на предмет механических повреждений (дырочек, трещинок, потёртостей), аналогично осматривают и защитную обувь.
