Дюралевая проводка в наши деньки встречается еще очень нередко. Она находится в главном в домах русской постройки, которые составляют огромную часть жилого фонда нашей страны. А современные приборы и новенькая проводка состоит уже из медных жил. Потому желаете вы того либо нет, но нередко приходится соединять медные и дюралевые провода. Их соединять можно, но это необходимо делать верно и отменно. Как это делать вы сможете выяснить из данной статьи.
Медь и алюминий имеют различные хим характеристики, которые сказываются на качестве их соединения. При контакте с медью алюминий стремительно окисляется под воздействием воды, которая находится в воздухе. Также эти металлы имеют различное линейное расширение при изменении температуры. Из-за всего этого в местах соединения меди с алюминием появляется нехороший контакт и соответственно возникает огромное переходное сопротивление. В следствии этого начинает выделяться тепло, т.е. место соединения проводов нагревается, потом расплавляться изоляция и может произойти ЧП. Это очень плохо и необходимо у себя дома делать так, дабы этого не происходило.
Из вышесказанного можно выполнить следующие выводы, что для высококачественного соединения нужно исключить:
- прямой контакт меди и алюминия;
- попадание воздуха в место соединения.
Как соединять медные и дюралевые провода?

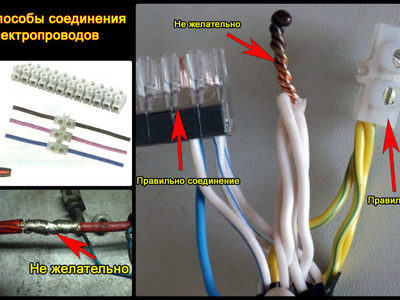

Существует несколько методов соединения:
- при помощи болта с гайкой и шайбами;
- при помощи винтообразных зажимов ЗВИ;
- при помощи современных универсальных клемм;
- при помощи скрутки через слой нейтрального вещества;
- при помощи клеммника типа "Орешек".
Давайте ниже разглядим более тщательно каждый метод соединения медных и дюралевых проводов.

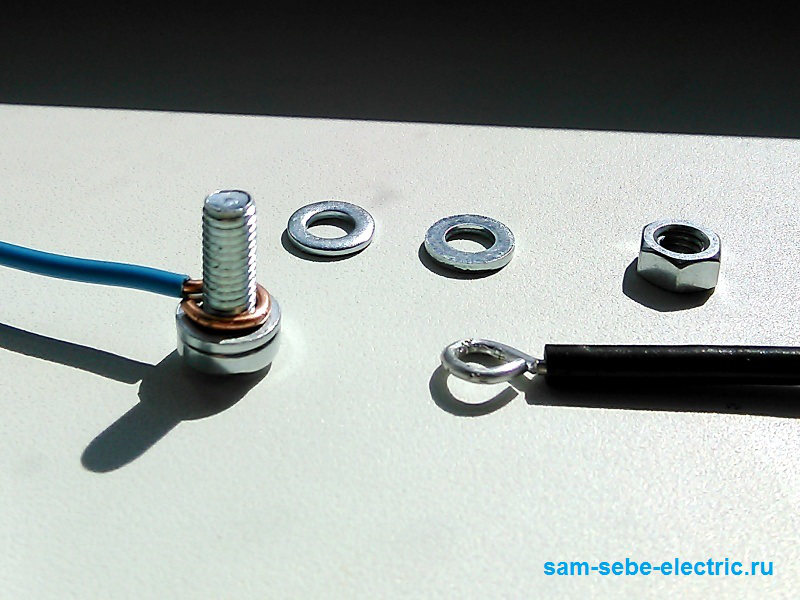

1. При помощи болта с гайкой и шайбами.
Этот метод соединения очень обычной и доступный для каждого. Для вас будет нужно болт, гайка, несколько шайб либо по желанию гроверных шайб. Здесь поступаем так:
- зачищаем жилы приблизительно на 2 см;

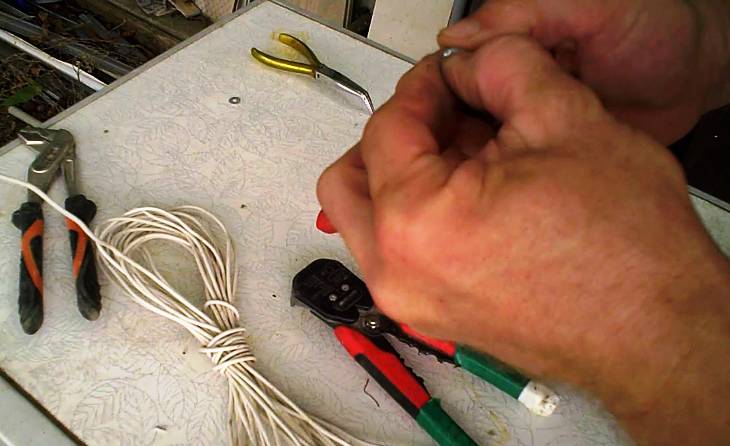

- делаем кольца из проводов по поперечнику болта;

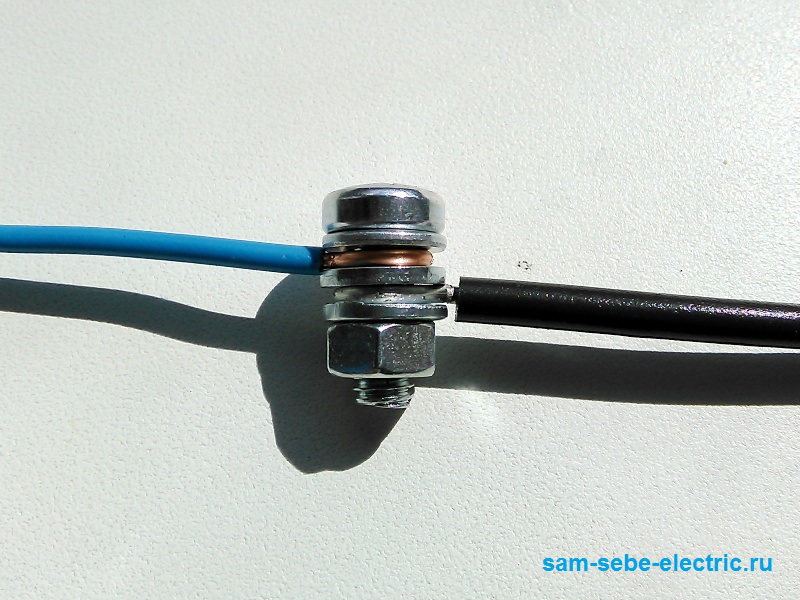

- берем болт, одеваем на него шайбу, потом кольцо медной жилы, снова шайбу, кольцо дюралевой жилы, шайбу и затягиваем все это гайкой.
- все соединение изолируем изолентой.
Смотрите фото аннотацию:
Главное не запамятовать поставить промежную шайбу между медью и алюминием.
Количество соединяемых жил может быть различное. Оно ограничивается длиной болта. Провода из 1-го металла можно соединять без промежных шайб. Необходимо отметить, что этот метод неплох для моножильных (жестких) кабелей.
Минусами такового соединения являются его громоздкость, что может не всюду поместиться.
Также очень нередко имеющейся длины дюралевых проводов торчащих из распредкоробки бывает недостающим для такового метода. Тогда приходится использовать другие варианты соединения проводов.
Многие считают болтовое соединение медных с дюралевыми проводами самым надежным. Но в моей практике был случай совсем обратный. Смотрите фото ниже. Здесь отлично видно как все окислилось и изоляция сильно оплавилась. Данному соединению со слов владельца всего два года.

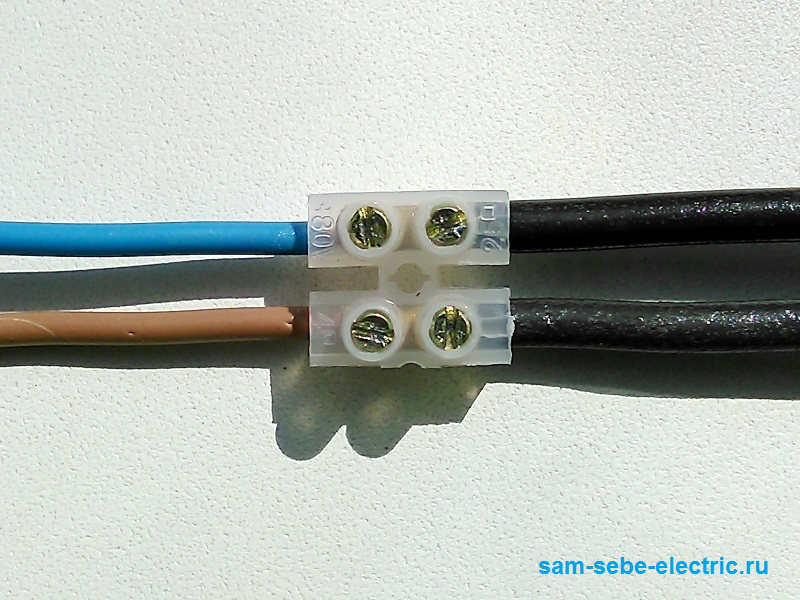

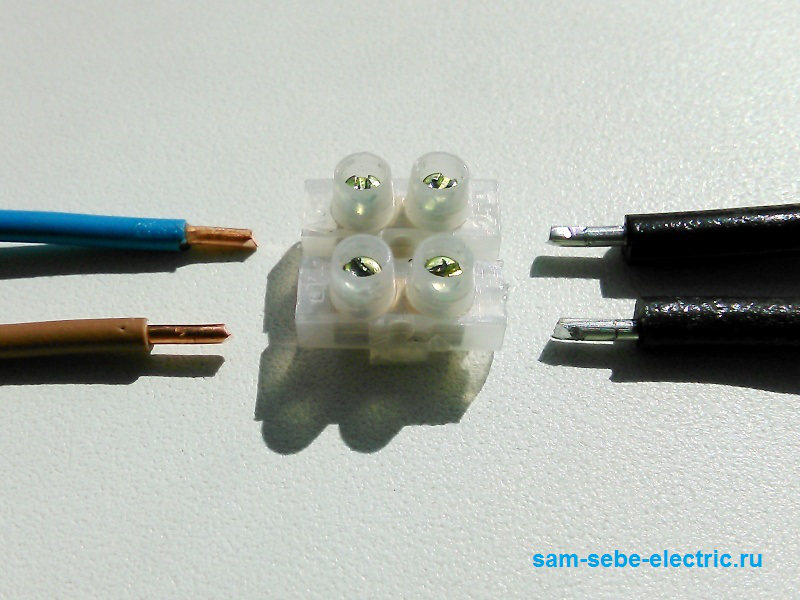

2. При помощи винтообразных зажимов ЗВИ.
Винтообразные зажимы ЗВИ сейчас обширно распространены. С помощью их подключаются большая часть осветительных приборов и люстр.
Здесь поступаем так:
- зачищаем провода на одну вторую длины клеммы;
- вставляем их с различных сторон в клеммник;
- затягиваем болты.
Смотрите фото аннотацию:
Когда будете вставлять провода в зажим, то пытайтесь дабы медные и дюралевые жилы не касались друг дружку.
Тут главное не переусердствуйте и не раздавите болтом вполне дюралевый провод, так как он очень мягенький. Были случаи, когда охото закрутить сильнее и надежнее, а в конечном итоге выходило, что просто жилу расплющивали на сто процентов и она отламывалась.
Данный метод соединения имеет право на жизнь, но мне он не очень нравится.

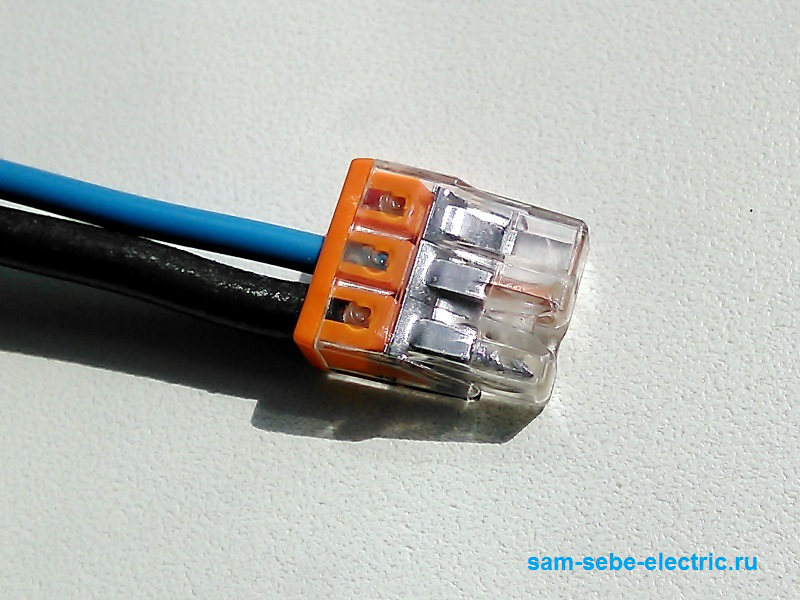

3. При помощи современных универсальных клемм.
Это пользующиеся популярностью и вызывающие неограниченное количество споров клеммники Wago. Выпускаются особые серии с контактной пастой Alu-plus. Данная паста предутверждает возникновение электролитической коррозии в месте контакта между дюралевыми и медными проводами. Отличить данные клеммы можно по обозначению на упаковке "Al Cu". Сюда относятся Wago следующих серий:
- 2273-242, 2273-243, 2273-244, 2273-245, 2273-248;
- 773-302, 773, 304, 773-306, 773-308;
- 273-503;
- 224-111, 224-122.

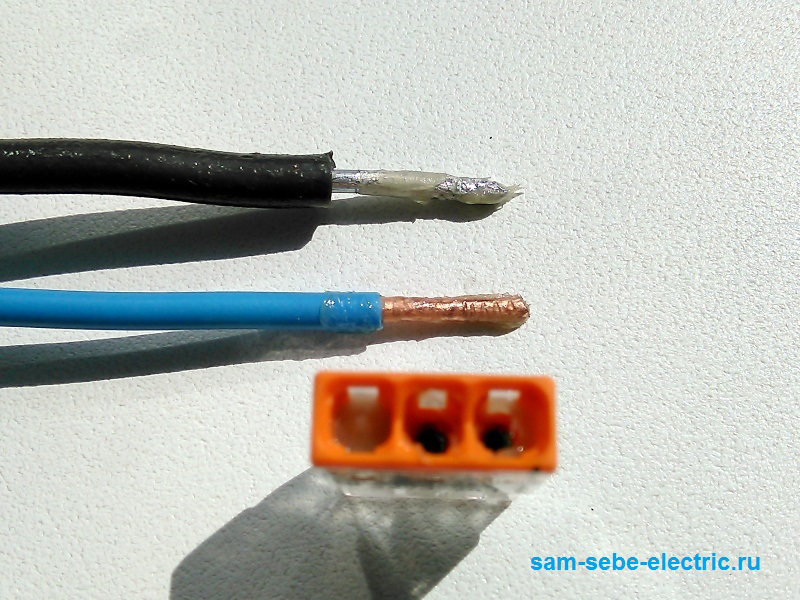

Снимаем изоляцию с жил на длину, обозначенную на самом клеммнике.
Вставляем каждый провод до упора в различные гнезда (отверстия). Через прозрачный корпус видно до конца ли зашла жила в клемму.
Такая серия Wago считается разовой. Воткнули провода и если позже данное соединение не надо, то его просто отрезаем. Хотя если аккуратненько крутить в различные стороны жилы, то можно их вынуть. Вот только часть специальной смазки тоже удалится. На рисунке ниже видна данная смазка на проводах и видно ее отсутствие в 2-ух отверстиях самого клеммника.
4. При помощи скрутки через слой нейтрального вещества.
Здесь осуществляется рядовая скрутка 2-ух проводов. Только поначалу медную жилу нужно покрыть свинцово-оловянным припоем. Так мы исключим прямой контакт алюминия с медью. Скрутку нужно делать аккуратненько, так как дюралевый провод может сломаться даже при малозначительной нагрузке. Потом данное соединение следует отлично заизолировать. Хорошим вариантом будет защита скрутки термоусадочной трубкой. Мне этот вариант не нравится и я не стал делать фото этого процесса. Хотя кто-то этим методом все-же пользуется.
5. При помощи сжима ответвительного типа "Орешек".
Про данный вид соединения проводов я очень тщательно писал в статье: Соединение проводов при помощи зажимов типа "орешек". Там вы узнаете каких размеров бывают данные клеммники, как верно их избрать и как ими необходимо воспользоваться. Потому тут повторяться не буду, а просто выложу маленькую фото аннотацию.

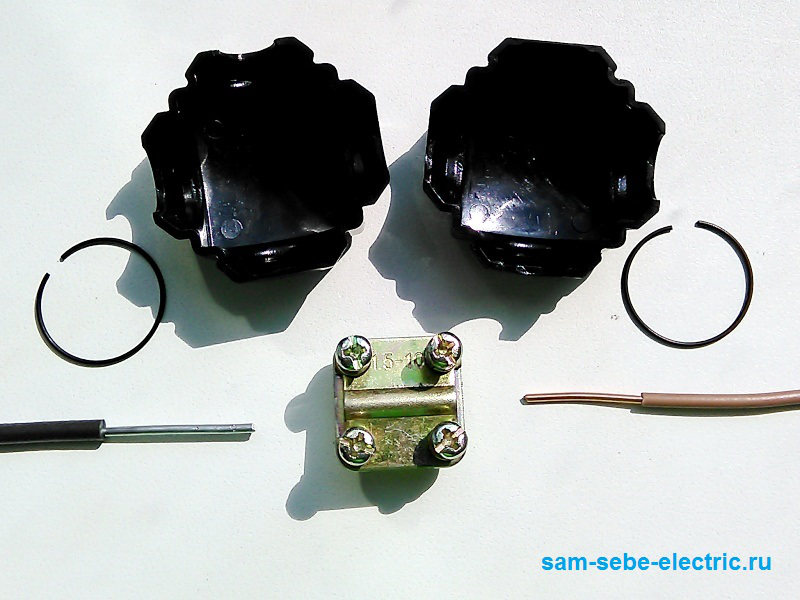

Разбираем "орешек" и зачищаем жилы на длину плашки.

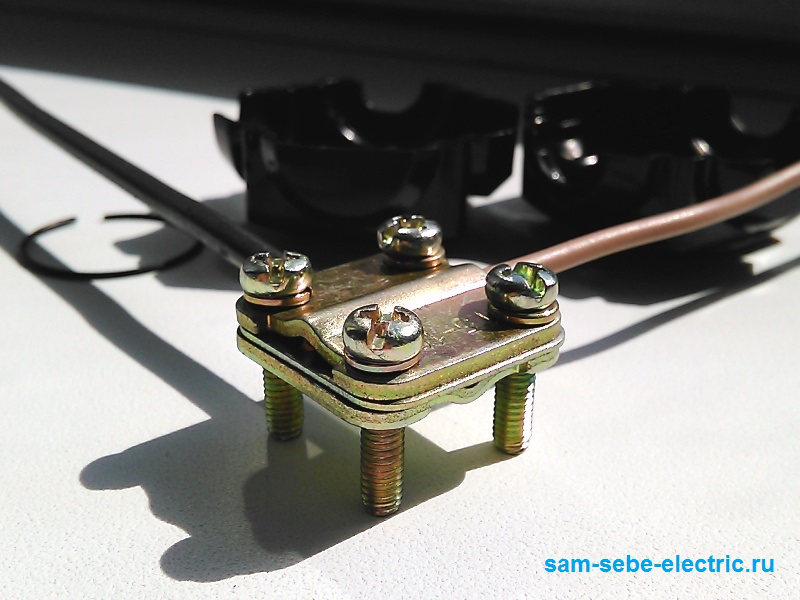

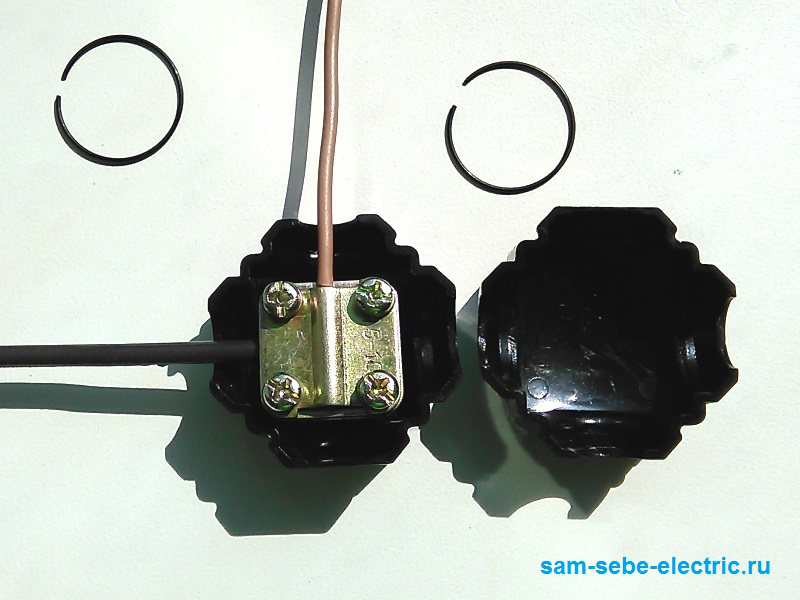

Вставляем провода в плашку с различных сторон под особые пазы. Между медью и алюминием непременно должна находиться промежуточная пластинка. Она исключает прямой контакт этих 2-ух металлов. Потом затягиваем болты.
Соединение вставляем в диэлектрический корпус.

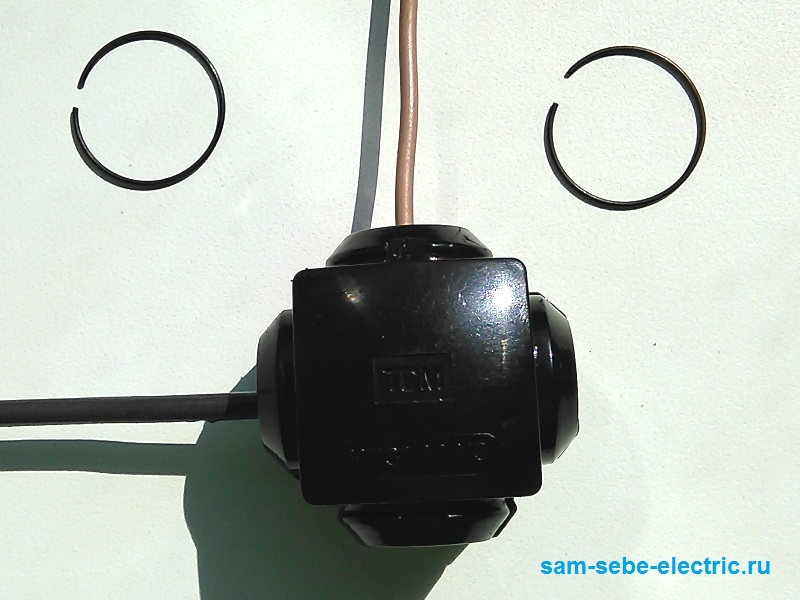

Закрываем корпус и ставим на место стопорные кольца.
Я старался разъяснить как соединять медные и дюралевые провода обычным языком. У меня это вышло?
А вы каким методом соединяете медные и дюралевые провода?
Не забываем улыбаться:
Судят электрика:
— Почему вы не кинулись выручать прораба, когда его лупило током?
— Да, я даже и не поразмыслил, что его бьёт током. Кричал как обычно.
Как соединить дюралевый провод с медным
Во время ремонта часто приходится наводить порядок в проводке. В квартирах домов старенькой постройки случается, что проводка не изменялась десятилетиями, потому приходится проводить подмену целых участков электролинии. Тут мы можем столкнуться с неувязкой. Часто в старенькых домах проводка дюралевая, а для замены есть только медная проволока. Следует увидеть, что соединение медных и дюралевых проводов правилами воспрещается, но время от времени есть возможность соединить только такие. Потому побеседуем, как сгруппировать контакт из медных и дюралевых проводов.
Совместимы ли медь и алюминий
Вспоминая уроки химии в школе, можно ответить на этот вопрос так: у различных материалов разная химическая сопоставимость. А что случится при соединении дюралевых проводов с проволокой из меди? При нахождении контакта в вакууме, где отсутствует влага, он способен прослужить долгое время. Но у воздуха имеется относительная влажность, а влага способна просочиться между контактами и сделать гальваническую часть, по этому начинается течение тока в границах данного контура, а из-за такового воздействия происходит разрушение объединения. Уже долгое время понятно об химическом потенциале, который позволяет обусловиться с тем, как верно группировать контакты.
Что можно прочитать в эталонах? Допускается соединять материалы, если электротехнический потенциал (напряжение) между ними менее 0,6 мВ. Но данный показатель между медными и дюралевыми проводниками очень высок – 0,65-0,7 мВ.
Как следствие, прямого соединения проводов из меди и алюминия допускать нельзя, оно будет разрушено очень скоро, к тому же чем выше влажность в помещении, тем быстрее происходит разрушение.
Если же все-же нужно соединить медные провода с проволокой из алюминия, то существует несколько методов их группирования.
Как сгруппировать проводники
- скручивание;
- пайка;
- резьбовое;
- сжим.
Разглядим в подробностях все способы группирования коммуникаций.

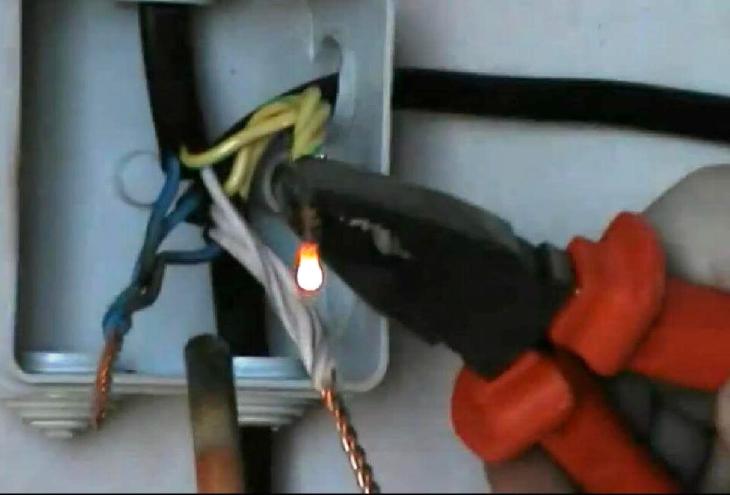

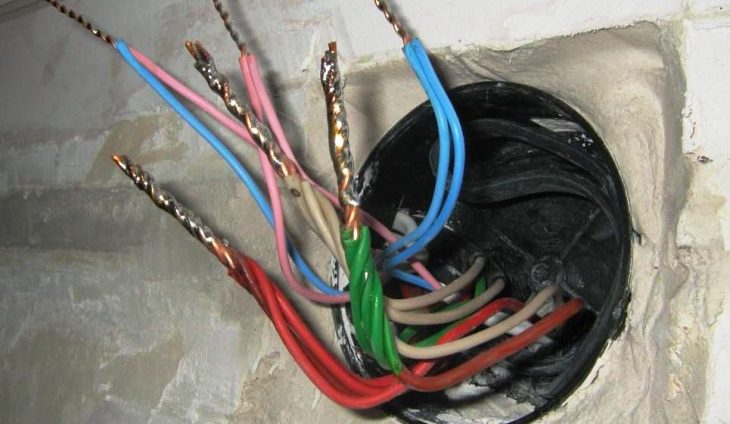

Скручивание
Схожим способом пользуются в большинстве случаев, так как он очень обычной. Делается это так: берем два кусочка проволоки, снимаем изоляционное покрытие (для большей надежности снять необходимо минимум 5 см изоляции), скручиваем их между собой.
Схожее: Замена проводки в квартире своими руками
Полученную скрутку нужно заизолировать изоляционной лентой. Изоляционную ленту можно поменять на особый «колпачок для скручивания». Его накручивают на скрученные проводки, это помогает не только лишь выполнить изоляцию обнаженной части, но и дополнительно поджать место контакта.
Хотя соединять воединыжды средством скручивания различные электропровода, например, из меди и из алюминия, нельзя.
Пайка
Для присоединения пайкой пригодится мало большее время, но таковой способ надежнее, чем обычная скрутка.
Каким бы высококачественным ни было скручивание, место соприкосновения обладает некоторым сопротивлением, что приводит к маленькому перегреву в месте объединения, когда течет ток.
Если электропровода некачественно скручены, это может привести к оплавлению изоляционного материала в месте соприкосновения, недлинному замыканию и пожару.
Благодаря пайке выходит надежная электрическая связь, у которой маленькое сопротивление и нужная механическая крепкость. Дабы пропаять провода, пользуются обычным оловянно-свинцовым припоем и канифолью.
Резьбовой контакт
Когда проводки соединяются, используя винты и гайки, выходит надежное объединение с соответствующей связью, которое может прослужить в течение долгого времени. Главное верно сгруппировать контакт. Его можно с легкостью разобрать, к тому же он дозволит соединить сходу несколько проводников, их число ограничивает только длина винта. Данный метод позволяет с фуррором соединить различную проволоку: из алюминия и меди, с одной и несколькими жилами, толстый и узкий. Основное требование – медный и дюралевый проводник не должны соприкасаться, а для этого между ними устанавливается пружинная шайба.
Дабы сгруппировать провода таким способом, с них удаляется изоляционный слой по длине, равной четырехкратному поперечнику винтика, при наличии окисления проводится зачистка металла до блеска, потом формируется колечко на каждом их проводков. Сейчас на винтик одевается пружинная шайба, рядовая шайба, цепляется колечком один из проводов, обычная шайба, 2-ой проводок, шайка и в окончании гайка, в какой завинчивается винт до того времени, пока не выпрямится пружинная шайба.
Если у проводника поперечник жилы наименее 2 мм, подойдет винт М4. Провода соединены. Когда применяются однородная проволока или делается соединение дюралевых проводов и медных, окончание которых залужено, шайба между колечек не применяется. При использовании многожильного проводника из меди его до этого следует пролудить при помощи припоя.
Схожее: Пожарный кабель для систем защиты от огня
Внедрение сжима
Это довольно распространенный и обычной способ группирования электролинии. Для этого применяются болты, винты или прижимающие пружины, которые используются в клеммных колодках Wago.
При использовании подобного вида, дабы подсоединить провода из алюминия, можно увидеть наличие 1-го недочета. Когда применяется рядовая винтообразная клемма, другими словами возможность полного или частичного передавливания мягенькой дюралевой жилы винтом. Таким макаром, понижается качество контакта либо он совершенно разрушается.
Дабы предупредить возникновение подобного финала, подсоединять проволоку нужно, используя специальную контактную латунную насадку. У латуни наименьшая упругость, потому она не так просто продавливается. Такая насадка содействует получению надежного соприкосновения и предутверждает возможность нанесения вреда передатчику.
При использовании болтовой клеммы, дабы сгруппировать проволоку из алюминия, тоже нужно воспользоваться особыми наконечниками. Их закрепляют на проводнике или кабеле, используя опрессовку, позже подсоединяют болтовым способом.
Клеммная колодка с прижимающими пружинами — более обычной метод присоединить провода. Схожее объединение не вредит контакту, по этой причине в таковой клемме не непременно воспользоваться дополнительными насадками. Это в некоторой степени является компенсацией незначительно большей цены такового устройства.
Несколько советов
Зажимание медной проволоки запрещено, так как в процессе зажима формируются некоторые условия, которые совершенно не нравятся таким проводкам. Например, из контакта могут вылезти некоторые жилы. Оставшаяся часть проволоки будет под высочайшей нагрузкой, что может стать предпосылкой возгорания.
Важно, дабы клемма была подобрана в согласовании с сечением проволоки, которую вы используете. Если канал очень узенький или широкий, она может просто выпасть, что приводит к противным последствиям.
Кропотливо изучайте маркировку, которой указывается, какая сила тока допускается. Часто ее преомнажают, потому рекомендуется разделять обозначенный показатель на два.
Как верно соединить медный и дюралевый провод – варианты и приспособления
Еще довольно много квартир, в каких электрическая проводка изготовлена дюралевыми проводами. А так как производители осветительных устройств и электротехники перебежали на медные питающие кабели, то вопрос, как соединить медный и дюралевый провод, сейчас еще животрепещущ. Ввиду того, что медь и алюминий имеют различные электрические потенциалы, то между ними непременно будет создаваться напряжение. Если б эта связка 2-ух металлов размещалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где находится влажность. Она и является катализатором хим процессов снутри контакта меди и алюминия.
Спецы издавна пришли к воззрению, что разность потенциалов больше 0,6 мВ уже небезопасна для соединений проводов. Длительным таковой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Выходит гальваническая пара, как в батарейке. Потому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире либо доме схема разводки проводов дюралевая? Есть несколько выходов.
Скрутка 2-ух проводов
Самый старенькый вариант соединения электрических проводов – скрутка. Он же и самый обычный. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего только 0,25 мВ. Выходит так, что если один из соединяемых проводов обработать этим припоем, то можно провести неопасное их соединение. Обычно припой наносят на медный провод.
Лудить можно и одножильный провод, и многожильный. Во 2-м случае жилы нужно скрутить, при всем этом учитывается их количество. Для кабелей огромного сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) 5 жил.
Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать длительно. Есть такое понятие, как линейное расширение металлов, другими словами под действием температур они расширяются. При скрутке достигнуть плотного прижима проводов друг к другу не всегда выходит. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к понижению токопроводящей величины. Вот почему скрутку сейчас применяют изредка.
Резьбовой контакт
Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без заморочек весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сейчас нужным. Правда, его обычно применяют для стыковки проводов огромного сечения. Количество соединяемых электрических линий будет ограничено только длиною болта (винта).
Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее изготовлены все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. Другими словами, всем присутствующим в связке металлам окисление не угрожает. Крепкость соединения дюралевых проводов с медными в этом случае обеспечивает отлично проведенный зажим гайки. Между 2-мя жилами инсталлируются железные шайбы, как ограничитель либо разрыватель контакта.
Внимание! В процессе использования резьбового соединения нужно позаботиться о том, дабы под действием колебаний строения не вышло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Потому под плоскую шайбу непременно укладывается шайба Гровера.
Как провести верно контакт резьбовым соединением
Дабы верно соединить дюралевые и медные провода между собой, нужно:
- Удалить изоляционный слой на длину, равную четырем поперечникам болта. Если применяется болт М6, то длина открытого участка должна быть 24 мм.
- Если жилы уже имеют окисление на поверхности, то нужно их очистить.
- Концы сворачиваются в кольца поперечником чуток больше поперечника болта.
- Сейчас в последовательности надеваются на болт: обычная плоская шайба, один хоть какой провод, плоская шайба, 2-ой провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.
Направьте внимание, что для зажима таким методом проводов сечением менее 2 мм², можно применять болт М4. Если медный провод обработан припоем, то между 2-мя жилами укладывать шайбу не непременно. Конец многожильного медного кабеля нужно непременно обработать припоем.
Неразъемное соединение
Этот вид контакта похож на предшествующий, только оно является неразъемным. И если возникает необходимость добавить в него очередной провод, то придется соединение сломать и выполнить его заного. На самом деле, этот контакт основан на зажиме клепки. Сам процесс делается с помощью специального инструмента, который именуется заклепочник.
- Очищаются от изоляции концы, как и в прошлом варианте.
- Делаются кольца чуток больше поперечника заклепки (наибольшая его величина 4 мм).
- Поначалу надевается дюралевый конец.
- Потом плоская шайба.
- Медный конец.
- Еще одна шайба.
- Вставляют конец заклепки в заклепочник и сжимают ручки инструмента до щелчка, который гласит о том, что обрезка железного стержня произошла.

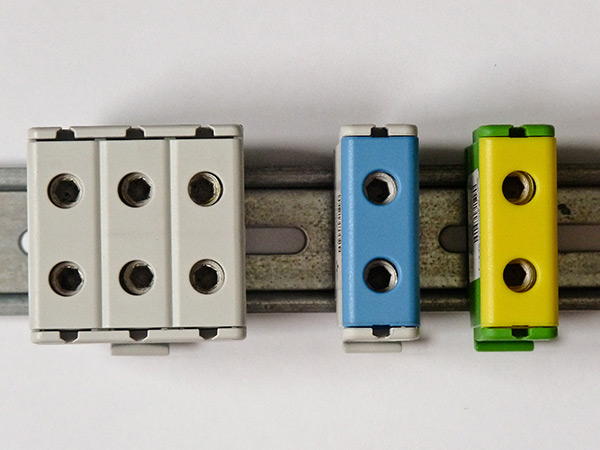

Контакт в клеммной колодке

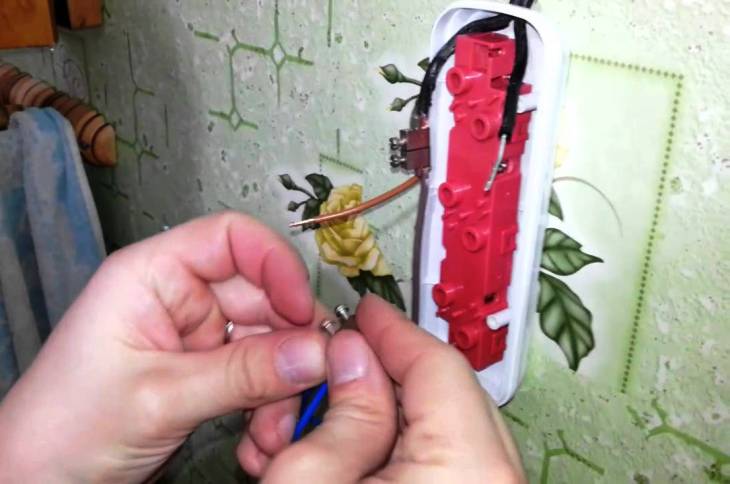

Таковой вид соединения медного и дюралевого провода в большинстве случаев применяется в осветительных устройствах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых обычных вариантов. Нет необходимости скручивать кольца, либо лудить концы, проводить изоляцию. Нужно зачистить провода на длину 5-10 мм и воткнуть в клеммные пазы устройства. Зажим делается винтом. Усилие приложить придется, в особенности это касается дюралевого провода.
Если при помощи клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть применено исключительно в закрытых коробах: в распределительной коробке либо в колпаке осветительного прибора.
Клеммник

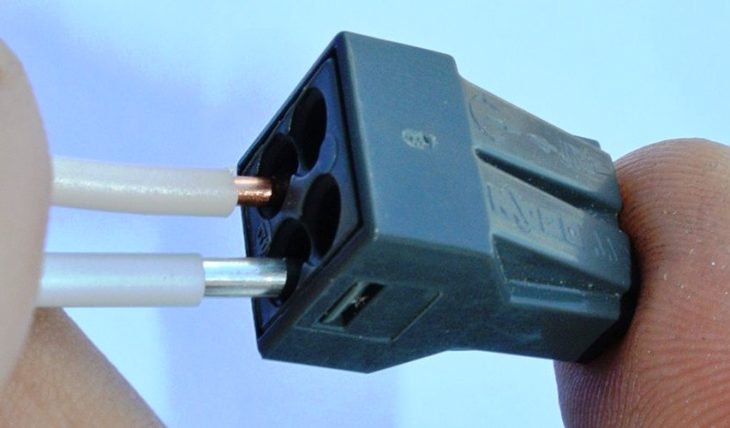

Обойти стороной переходник Wago никак нельзя. Это устройство германского производства, при помощи которого можно между собой соединять алюминий и медь без труда и без инструментов. Единственное, что необходимо выполнить, это очистить концы проводников.
Клеммник Wago – пружинный устройство, в который вставляются жилы кабеля, и он автоматом их зажимает. Сейчас производитель предлагает два выполнения колодки: разовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вынуть их оттуда можно только, сломав устройство. 2-ой вариант – это устройство, в состав которого входят рычаги. Поднимая либо опуская их, можно зажать конец жилы либо отпустить его. В каждом разъемном гнезде есть свой рычаг.
В разовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый менее 4 мм² (ток до 34 А).
Орешки
Еще одна конструкция, при помощи которой можно состыковать алюминий с медью. Состоит устройство из железного соединительного элемента пластинчатого типа и пластмассового корпуса, кое-чем схожего на орешек. Отсюда и название.
Принцип крепления, как у резьбового варианта. Только по конструкции это две пластинки, которые прижимаются друг к другу 4-мя винтами. В одной из пластинок в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластинки между собой. Соединяют орешком алюминий с медью так:
- Защищают концы проводников.
- Один вставляется с одной стороны в специально образованный паз между пластинами.
- С другой стороны, вставляется 2-ой. Тут принципиально, дабы два провода (дюралевый и медный) не соприкоснулись снутри соединительного устройства. Потому в состав орешка заходит дополнительная пластинка из стали, которая размещается между зажимными элементами. Итак вот один провод нужно расположить сверху этой пластинки, 2-ой под ней. Это и обеспечит отсутствие контакта между медным и дюралевым проводами.
- Винты зажимаются до упора, что обеспечивает надежность контакта.
- Конструкция запирается подпружиненным корпусом.
Сейчас производители предлагают огромное обилие орехов, как по мощности, так и по размерам. Есть варианты, в каких сам корпус не раскрывается, и вся внутренность спрятана в нем и недосягаема. Подключение делается методом вставления конца провода в гнездо, где он зажимается винтом. Есть орешки с зубчатым подключением, нужно просто воткнуть проводник в паз, где произойдет сжатие с помощью зубьев, что обеспечит надежность контакта.
Ворачиваясь к вопросам, можно ли соединять, и как верно соединить медный и дюралевый провода, необходимо выполнить обобщение, что вариантов-то много. У каждого есть свои плюсы и минусы, но под нужные требования можно избрать один верный, который создаст условия долговременной эксплуатации электрической схемы разводки.
