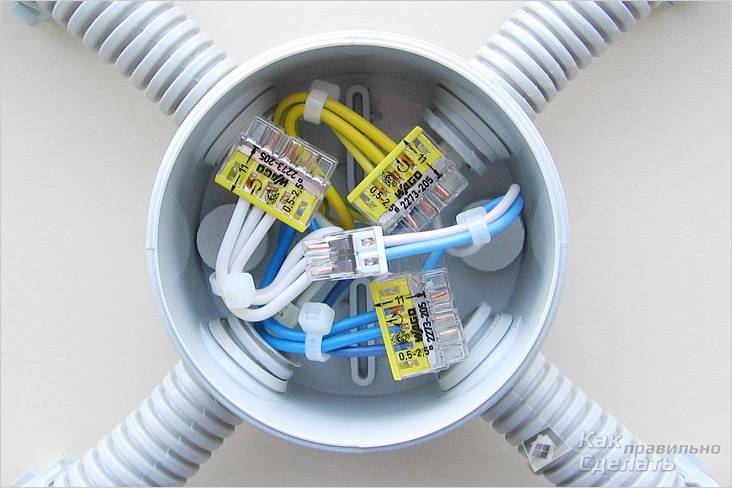

Соединить провода в распределительной коробке

Размещено в рубрике Электромонтажные работы Теги: Распайка коробки

Расключение коробок

Расключение распределительной коробки (Распайка) делается опытным спецом. Согласно ПЭУ, электрические соединения проводов должны производиться исключительно в распределительных коробках.

Обратившись в нашу компанию вы сможете быть уверенны в надежности, качестве, долговечности данной работы. Мы предоставляем гарантию на распайку распределительных коробок 5 лет . Очень нередко можно повстречать плохое соединение проводов, из-за чего может произойти пожар, либо просто пропадет напряжение в квартире, доме либо на производстве. Помните, что на данный момент «профессионалов» сильно много, но доброкачественную распайку коробки выполнят не многие.

Распайка коробки

Расключение распределительных коробок осуществляется несколькими методами:
Пайка, опрессовка, сварка, внедрение клемм, Зажимов. Все эти методы можно применять при расключении распределительных коробок. Самым надежным методом считается опрессовка и сварка, но это занимает больше времени и просит специального оборудования и опыта.

Коммутация сети

Коммутация это процесс переключения в электрических цепях при замыкании либо размыкании разных участков цепи. Каждый элемент электрической цепи (Розетка, выключатель, осветительный прибор) сводится в распределительную коробку. Позже в этой распределительной коробке нужно соединить провода в подходящем соотношении, дабы выключатель был выключателем, а не розеткой и напротив. Для этого необходимо управляться ПУЭ.

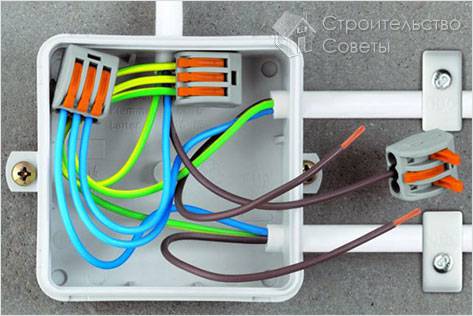

Распайка проводов в коробке

Основной шаблон действий при распайки проводов.

— Заводим кабеля в распределительную коробку (от розеток, выключателя, осветительного прибора, питающей линия)

— Обрезаем лишнюю длину кабеля (оставляем приблизительно 15-20 см)

— Снимаем верхний слой изоляции кабеля до основания коробки

— Снимаем изоляцию проводов подходящей длины (приблизительно для клемм типа Wago 1,5-2 см, для скрутки-5 см)

— Производим соединение проводов согласно схемы

— Укладываем соединения в распределительную коробку и закрываем крышкой

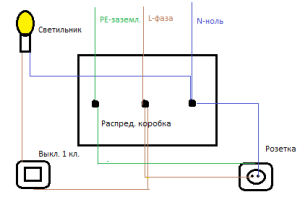

Вот к примеру стандартная схема

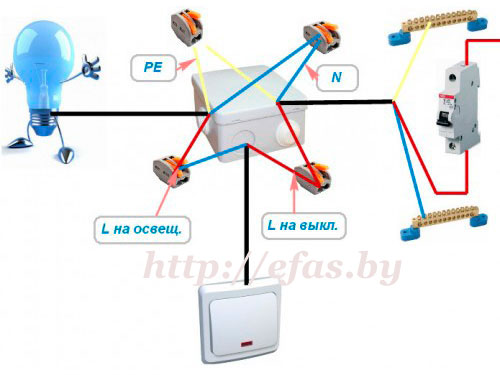

Схема коммутации

При расключении коробок руководствуйтесь электрической схемой. Обычно стандартный трехжильный кабель имеет следующую расцветку: белоснежный, синий, желто-зеленый, где

белый-фазный проводник и обозначается как «L»

синий-нулевой проводник и обозначается как «N»

желто-зеленый-заземляющий проводник обозначается как «PE»

Самый лучший метод будет при расключении коробок — это скрутка с внедрением ЗАЖИМА СИЗ (самоизолирующий зажим) он будет поддерживать скрутку в надежном соединении при наибольших нагрузках.

Распайка электрических коробок

Расключение распределительных коробок просит особенного внимания и должно выполняться квалифицированным электриком. После выполнения электромонтажных работ советуем Для вас проверить на критической нагрузке данную группу (автомат на котором посиживает питание коробки). В случаи плохого расключения на больших нагрузках вы сможете найти запах, искрение, моргание света и другие видимые недостатки из-за плохого соединения проводов.

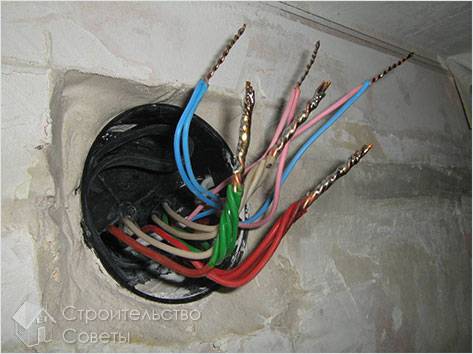

Как соединить провода в распределительной коробке

Понимаете ли вы, что 70% ошибок появляется при монтаже проводки так как те, кто берется за эту работу без опыта, не имеют понятия о том, как соединить провода в распределительной коробке. А ведь при неверном выполнении может быть слабенький контакт, либо же он совсем пропадет. В большинстве случаев такового рода задачи, связанные с ненадежным соединением, появляются в распределительных коробках либо в розетках, в светильниках, в выключателях. Также это может происходить из-за неприемлимо большой нагрузки, вследствие подключения массивных электроприборов.

Как нужно соединять провода?

Обобщенный ответ прост – так, дабы был неплохой контакт. Разглядим несколько принятых методов:

• скрутка;
• опрессовка;
• сварка;
• пайка;
• винтообразные контактные зажимы;
• болтовые;
• самозажимные.

Сейчас более детально.

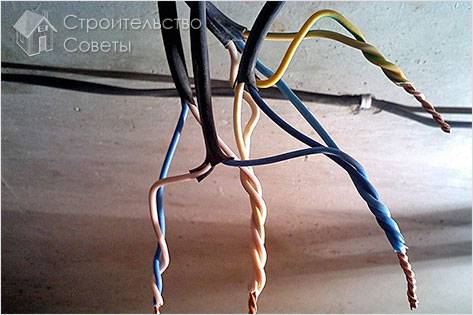

Скрутка

Согласно седьмому изданию нормативного документа ПУЭ, в главе 2, пункт 2.1/21 скрутки официально запрещены. Потому о надежности такового скрепления для проводки, рассчитанной на огромную нагрузку, гласить не приходится, так как площадь соприкосновения невелика, и при нагревании такое соединение может еще более ослабиться.

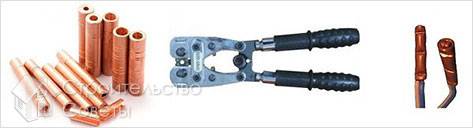

Опрессовка

Для опрессовки применяется соединительная гильза. Она подбирается по поперечнику пучка, а будет она дюралевой, либо медной, находится в зависимости от материала, из которого сделан провод. Надежность обеспечивается за счет обжатия этой гильзы с помощью специального инструмента – пресс-клещей (пассатижи для этих целей применять нельзя). Такая разработка находится в согласии с требованиями нормативных документов.

1. Беря во внимание длину гильзы, снимите изоляцию.
2. Скрутив в пучок провода, введите их в гильзу.
3. Обожмите пресс-клещами.
4. Заизолируйте изолентой либо термоусадкой.

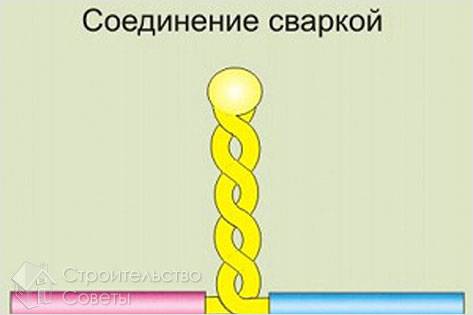

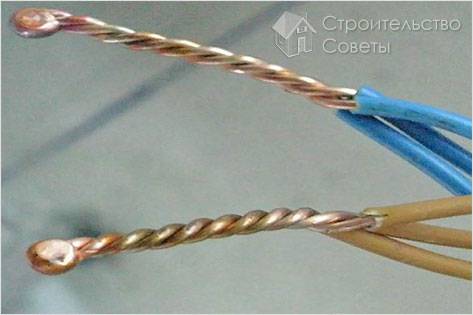

Сварка

Благодаря использованию способа сплавления выходит вроде бы цельный провод, которому не жутко окисление, и, конечно, такое соединение не ослабнет с течением времени.

Для выполнения таких работ, не считая умения работать на сварочном оборудовании, потребуются:

• 24-вольтовый сварочный аппарат, имеющий мощность не меньше 1 кВт;
• угольный электрод;
• флюс, который потом будет защищать расплав от воздействия кислорода;
• очки для сварки;
• перчатки сварщика.

При наличии всего этого сам процесс сварки не представляет особенной трудности. Снимите изоляцию, а жилы зачистите наждачкой до блеска. Сделав скрутку, насыпьте флюс в углубление электрода, прижав к нему провода, держите так до того времени, пока не появляется шарик, который именуется «контактной точкой». Очистите его от флюса, полакируйте и заизолируйте.

Пайка

Этот способ отличается от сварки тем, что применяется припой, расплавленный паяльничком.

Скрепление выходит надежным, но не подходит для применения в местах, где провод может сильно греться.

Также такое соединение не будет надежным при механическом воздействии на него. Паять тоже необходимо уметь, по другому непрогретый провод под нагрузкой натяжения надорвется.

Для работы потребуются:

• паяльничек;
• припой (оловянно-свинцовый);
• флюс (канифоль);
• особая кисточка, которой наносится флюс на жилу;
• некрупная наждачка.

Разработка пайки отличается от сварки только тем, что расплавляется не сам металл, а припой, за которым необходимо смотреть, дабы расплавившись, он затекал вовнутрь скрутки. В главном пайкой соединяют медные провода, но, имея особый припой, можно паять и алюминий.

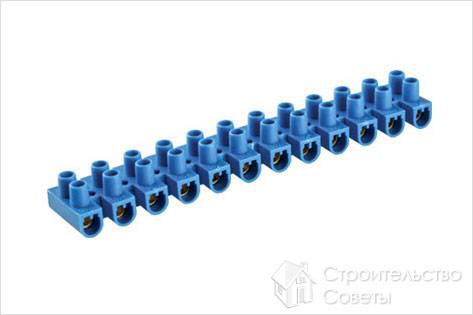

Винтообразные контактные зажимы

Винтообразными зажимами можно соединять различные металлы, для которых противопоказано соприкосновение, так как они при наличии воды вступают в контакт вместе (медь с алюминием). Благодаря собственной компактности и простоте работы с ними, они отыскали использование не только лишь для контакта разнородных металлов. Не считая того, их использование разрешено, и предусматривается нормативными документами, но, они имеют значимый недочет – при использовании их для дюралевых проводов, последние нужна временами обжимать.

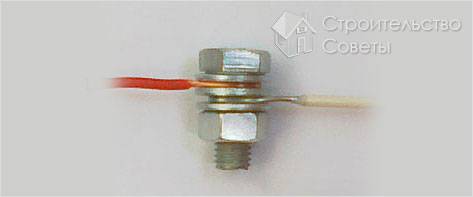

Болтовые соединения

Таковой вид очень массивный и не подойдет для того, дабы упрятать его в распредкоробку. При его использовании для разнородных металлов необходимо между ними вставлять железную шайбу. Способ очень прост и соединение можно выполнить из подручных материалов. На болт одевается шайба, потом один из проводов, позже вновь шайба, 2-ой, — и все это затягивается гайкой. Естественно, все необходимо изолировать, что еще прирастит размер.

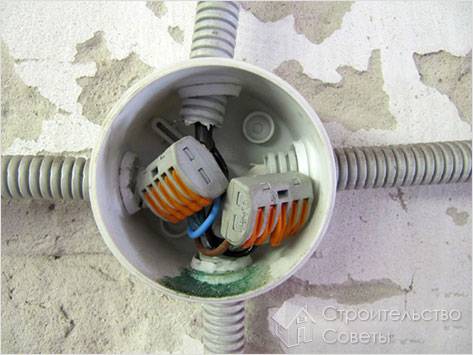

Самозажимные соединения

Сейчас такие зажимы являются самыми пользующимися популярностью, так как с ними работать просто, комфортно и стремительно. Не считая того, снутри таких соединений находится паста, которая не дает окисляться металлу, потому в колодку можно вставлять разнородные металлы, не боясь того, что они окислятся.
