Соединить медный и дюралевый провод

Современная электрическая разводка в квартире либо доме осуществляется только медными проводами так говорит ПУЭ. Но в старенькых домах проводку делали в большинстве случаев дюралевым проводом и появляется ситуация, при которой нужно соединить 2 провода из различного материала. И в этой статье вы узнаете, как соединить медный и дюралевый провод различными методами.

Методы соединения медных и дюралевых проводов

Можно ли скручивать медный провод с дюралевым

Начнем с того, что можно ли соединять дюралевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сначала ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная либо дюралевая, то выбор естественно за медной. Это выходит из технической свойства меди, сечение дюралевого провода в тех же критериях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от дюралевого легче по цвету, медь имеет красноватый колер, алюминий — сероватый, белоснежный.

Посмотрев на электротехнические характеристики металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

• Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
• Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
• Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и дюралевые провода, ведь скрутка, в особенности при маленьком сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении делают гальваническую пару.

Гальваническая пара — 2 металла различного рода, соединение которых между собой приведёт к завышенной коррозии. Конкретно таковой гальванической парой являются медь и алюминий. Химические потенциалы 2-ух металлов очень различные, потому скорая коррозия прирастит сопротивление в месте соединения и последует его нагрев. Более тщательно о сопоставимости металлов обозначено в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

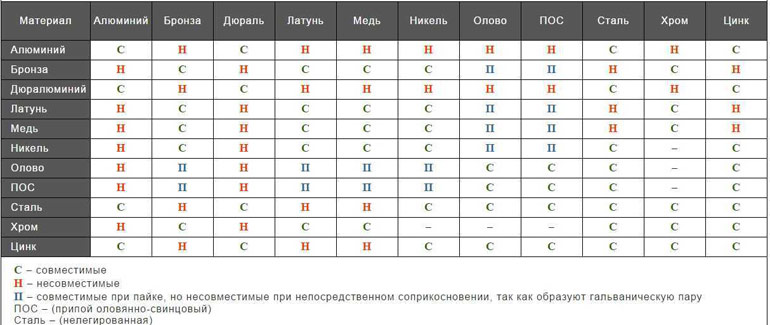

Гальваническая сопоставимость мелталов

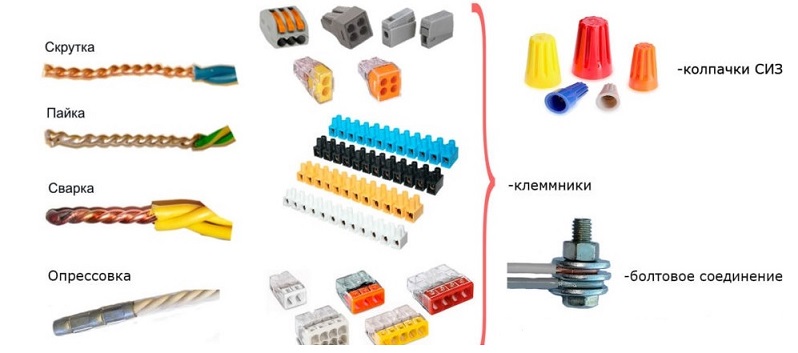

Достигнуть высококачественного контакта 2-ух проводников можно различными методами (пайкой, применением обычной клеммной колодки, более дорогих клемм WAGO либо обычного болта с гайкой).

Соединение проводов

Соединение дюралевых и медных проводов между собой просит технологических решений, обычной скрутки тут недостаточно.

Методы соединения проводников с различными химическими потенциалами:

• Средством пайки. Но не обычный пайки.
• С применением обычных клеммников либо дорогостоящих WAGO. Тут сберегать не стоит и если стоит вопрос, как верно соединить медный и дюралевый провода, то лучше взять WAGO. Достоинства данного производителя будут описаны дальше.
• Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами огромного сечения.
• Опрессовкой гильзами. Нужна наличие спец инструмента.

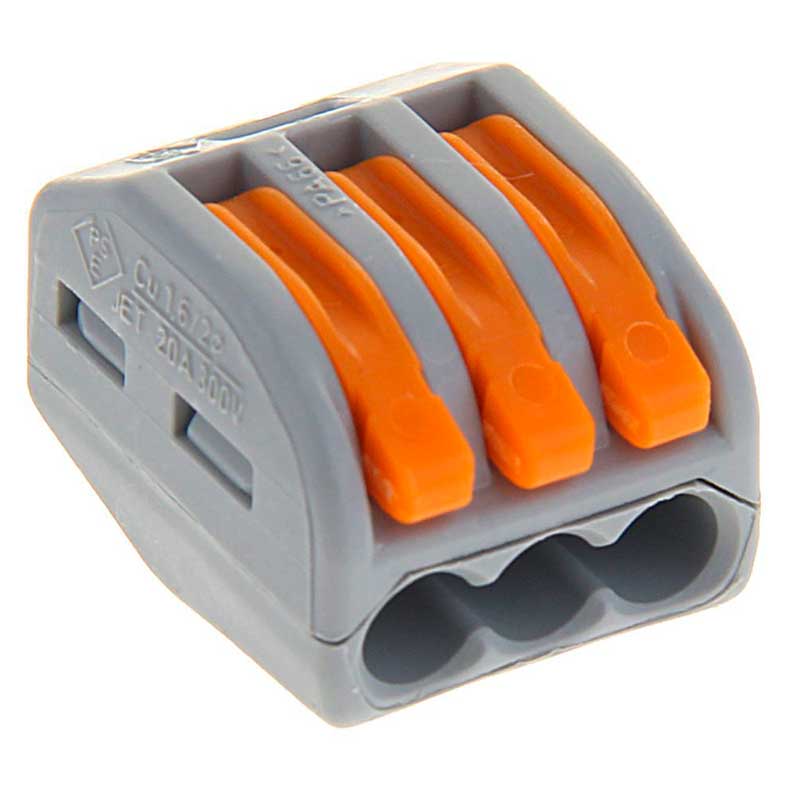

Зажимы WAGO для стыковки алюминия и меди очень популярны, так как их очень комфортно применять:

1. Щелчком отвести прижимающие пластинки в сторону.
2. Воткнуть в отверстия провода.
3. Поставить пластинки на свои места, зажать.

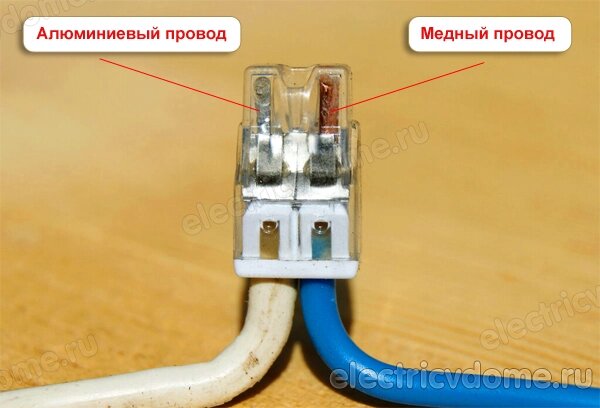

Клемы WAGO для соединения медного провода с дюралевым хорошее решение

Но на данный момент WAGO принуждает усомниться в собственной репутации. По бессчетным отзывам, пружинящий контакт слабнет, что приводит к подгоранию клеммника и его скорой подмене.

Скрутка проводов

Ранее упоминалась скрутка дюралевого и медного провода как очень ненадёжный метод соединения, но время от времени это единственная возможность резвого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

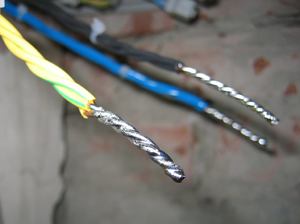

• Перед скруткой медный провод следует отлично залудить.
• Величина скрутки должна быть более 5 витков.
• После работы, место соединения нужно защитить несколькими слоями изолирующей ленты либо термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен особый флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Список инструмента и расходных материалов электрика содержит в себе клеммные колодки. Клеммники – медные либо из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 маленьких винта.

Соединяя клеммниками медь и алюминий следует верно зажать винты-фиксаторы. Если их перетянуть, то можно разрушить дюралевые жилы, что не очень отлично отразится на предстоящей эксплуатации проводки. Потому нужно отыскать золотую середину: затянуть не очень туго, но достигнуть высококачественного контакта.

Болтовое соединение

Если под рукою нет клеммника, паяльничка либо WAGO, а сечение проводов довольно огромное, то достигнуть высококачественного можно обычным болтом.

Для соединения 2-ух проводов будет нужно: болт, гайка, 3 шайбы. Последовательность действий:

1. На концах проводов выполнить кольца, того же поперечника, как и болт. Для удобства лучше применять круглогубцы.
2. Одеть кольца на болт в таком порядке, дабы они оказались между 3-мя шайбами.
3. Затянуть гайку и проверить качество соединения.
4. Нанести несколько слоёв изолирующей ленты.

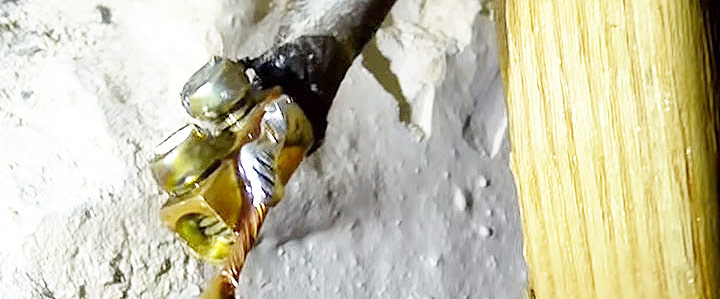

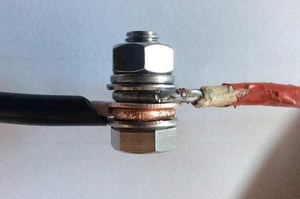

Болтовое соединения алюминия и меди

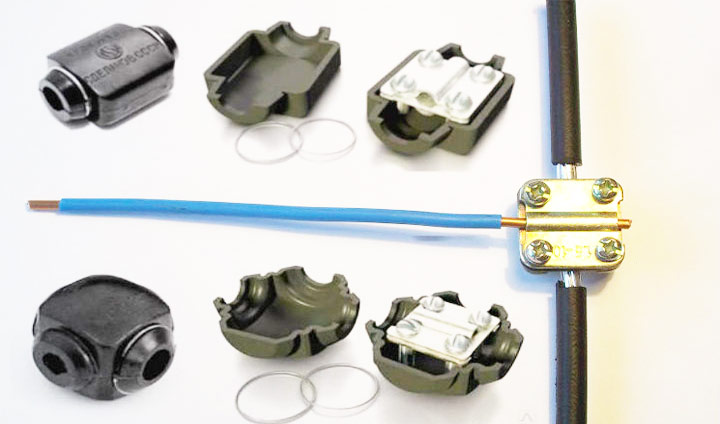

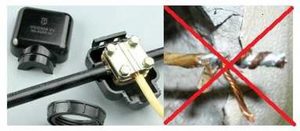

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, в большинстве случаев применяемая для ответвления проводов огромного сечения. Представляет собой 2 медных пластинки, уложенных в пластмассовый корпус.

Между пластинами помещают медный и дюралевый провод, также провод ответвления. Но применять «орех» можно просто как соединительный элемент. После укладки проводников пластинки стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластмассовый корпус, состоящий из 2-ух половин, для крепления которых применяют стандартные винты.

Соединение «орешек» подходит для всех видов уличных соединений и ответвлений

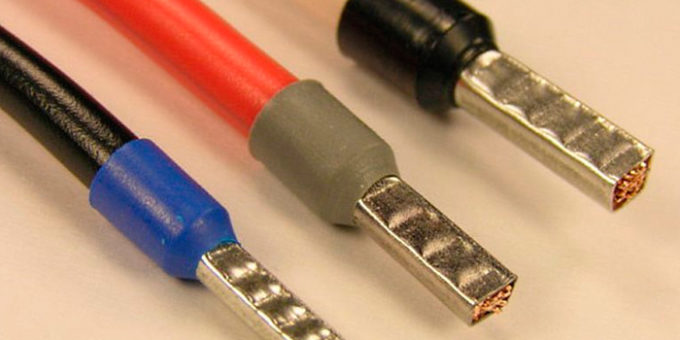

Опрессовка

Для этого способа для вас потребуются особые опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют дюралевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Есть гильзы для проводов с огромным сечением – от 16 мм 2 и до 300 мм 2 , но в данном случае будет нужно особый гидравлический пресс. Единственный недочет опрессовки – высочайшая цена инструмента.

Особая гильза для соединения алюминия и меди

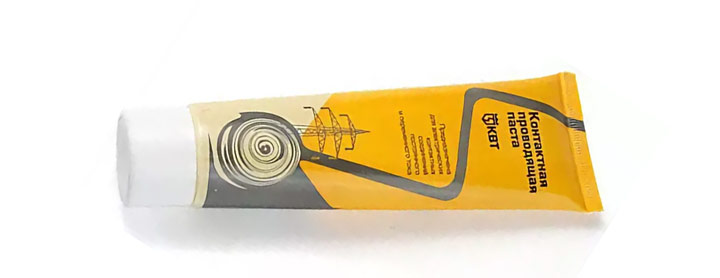

Смазка

Для улучшения свойства контакта можно применять специальную смазку либо пасту. Как правило это — кварцевазелиновая паста. Обычно ее применяют для улучшения соединения конкретно дюралевых проводов.

Но такую пасту можно использовать при всех видах соединений (резьбовом, при помощи клеммников, опрессовкой), в особенности, если соединение происходит на улице. Тогда на контакт действуют дополнительные причины, значительно снижающие долговечность соединения. Хотя и использование смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий вам метод зависимо от места соединения (улица, дом) и вещественных способностей.

2 Comments on "Cоединение дюралевых и медных проводов между собой"

Соединять алюминий с медью 222 либо 221 серией ВАГО, это самый тупой совет. Эти клеммы только для меди. Либо вы так противник этих клемм, что советуете такое. А позже орать, «аааа, они говно»

Приобрели дом, прожили в нем 25 лет и только на данный момент начались некоторые препядствия. В некоторых комнатах видно был ремонт и проводку сделали медным проводом, а основная из дюралевого. В коробках на кухню и ванну подгорели скрутки нужно считать из-за завышенной нагрузки. Всё таки этот процесс не резвый.

Соединение меди и алюминия

В старенькых зданиях нередко можно повстречать дюралевую электрическую проводку. Сейчас уже всем понятно, что это не наилучший металл для тока. Сейчас при полном ремонте обычно меняют всю проводку старенького строения. Но при частичном ремонте появляется необходимость соединения дюралевого и медного проводов.

Можно ли соединять дюралевые провода с медными

Сначала необходимо возвратиться к школьной программке по химии и физике. Есть такое понятие как «гальванический элемент» – обычная батарейка, генерирующая электрический ток. Он появляется методом взаимодействия металлов в электролите. Скручивание медной и дюралевой проводки кабеля, на самом деле, будет той же самой батарейкой.

Соединения проводов

Гальванический ток стремительно разрушает металл. Невзирая на то, что он не образуются в сухом воздухе, а скрутка в розетке не развалится за денек, трудности при долгой эксплуатации проводки обеспечены.

Спустя несколько месяцев либо лет провода начнут разрушаться – это приведёт к росту сопротивления. Когда к розетке подключат мощнейший потребитель тока, скрутка перегреется. При постоянной эксплуатации такового соединения имеется риск возгорания.

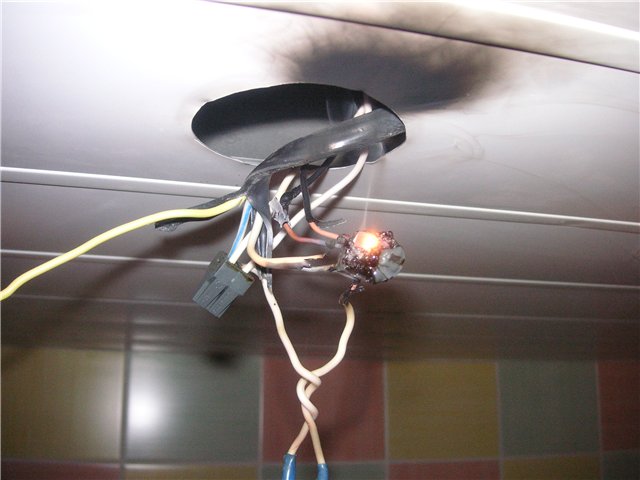

Возгорания проводки

Правила воспрещают скручивать дюралевые и медные проводники впрямую. Но в критических ситуациях переход нужно выполнить, поэтому необходимо следовать определенным правилам.

Что будет при контакте меди и алюминия

Хоть какой металл, в том числе медь и алюминий, окисляются под воздействием кислорода. Это приводит к образованию оксидной пленки на поверхности материала. В случае с медью она не препятствует прохождению электрического тока, но пленка на алюминии увеличивает его сопротивление.

В случае соединения проводов разнородные металлы начнут плотное взаимодействие. Алюминий считается более активным, поэтому при скоплении воды на соединениях (она в любом случае находится в воздухе) начинается процесс электролиза, другими словами ионы алюминия равномерно переносятся на медь.

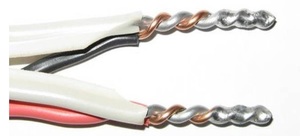

Скрутка металлов

В конечном итоге один из проводников теряет свою массу. В алюминии образуются пустоты и пробои – они также окисляются, что ускоряет процесс электролиза. Скорость процесса зависит к тому же от объема воды. Поближе к концу реакции выходит фактически разрушенный дюралевый проводник – его сечение миниатюризируется, а плотность тока увеличивается. Как уже было описано выше, металл нагревается и появляется риск возгорания.

Правила соединения медных проводов с дюралевым

Есть неопасные методы соединения медных и дюралевых проводов:

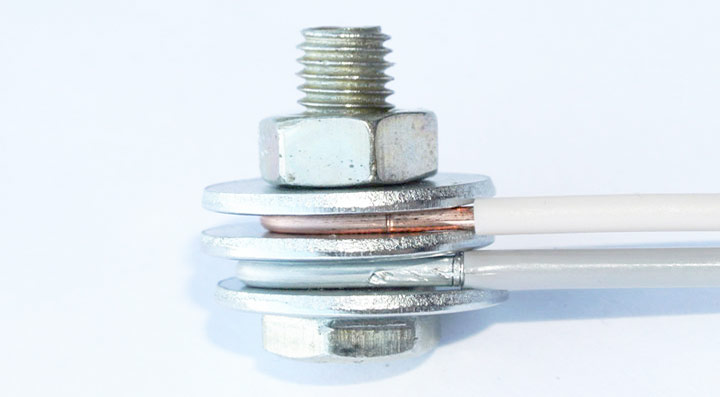

Болтовое соединение

Этот метод считается самым легкодоступным, надежным и обычным. Для обустройства пригодится:

• Болт;
• Гайка;
• Железные шайбы (несколько штук);
• Гаечный ключ.

Для вас это будет любопытно Особенности кембриков для проводов

Навряд ли получится применить этот метод для соединения проводов в квартирной распределительной коробке – сейчас их делают очень малеханькими, а готовый соединительный узел выходит довольно огромным. Но, если в строении установлена коробка русских времен либо приходится работать в распределительном щитке, то болтовой способ – лучшее решение. Его принято считать безупречным решением, если приходится коммутировать на сто процентов несопоставимые жилы – с различным сечением, из различных материалов, много/одножильные.

Принципиально! Болтовой способ позволяет соединить больше 2 проводников (их число находится в зависимости от длины болта).

Процесс устройства соединения:

• Любой из проводов придется зачистить от слоя изоляции – на 2–3 см от края.
• Из очищенных концов собирается кольцо по окружности болта, дабы они без заморочек могли на него надеваться.
• Дальше берётся болт, а на него надевается шайба, после этого кольцо медного провода, потом 2-ая шайба, кольцо дюралевого проводника, в конце – 3-я шайба вся приобретенная конструкция затягивается гайкой.
• В конце нужно обезопасить соединение, использовав изоляционную ленту. Принципиально не забывать, дабы между алюминием и медью находилась промежуточная шайба. Если планируется работать с несколькими различными проводниками, то между жилами одинакового материала шайба не неотклонима.

Особенным преимуществом этого способа считается универсальность соединения. Его можно раскрутить и поновой скрутить в хоть какой момент и, если пригодится добавить провода, или поменять схему подключения.

Клеммы

Другой дешевенький и обычный метод соединения – клеммные колодки. Их просто отыскать и приобрести, в особенности, если учесть, что нередко продаются не целыми секциями, а отрезается в нужном для работы количестве. Колодки бывают различных размеров, что впрямую находится в зависимости от сечения проводников.

Клеммы

Клеммники для соединения дюралевых и медных проводов представляют собой пластмассовый каркас на несколько ячеек. Снутри каждой находится латунная трубчатая гильза. С различных сторон вовнутрь клеммы продеваются зачищенные кончики проводов и зажимаются винтами. Облагораживание соединения:

• Ослабить зажим, освобождая одну часть гильзы, дабы продеть в гильзу оголённую часть провода.
• На конце проводника зачистить изоляцию – на 5–6 мм. Провод вставляется в колодку, винт зажимается, фиксируя металл на гильзе. Крепление должно быть завернуто крепко, но не сильно, по другому оно перебьет жилу.
• Подобные деяния для подключения медного провода – только с обратной стороны клеммы.

Принципиально! Все этапы работы нужно проводить последовательно, невзирая на то, что на физическом уровне можно разжать оба винта, продеть провода и закрутить за один раз. Это нужно, дабы медь и алюминий не соприкасались концами снутри гильзы.

Для вас это будет любопытно Таблица сечения проводов и нагрузки

Главным преимуществом клемм считается простота их устройства и скорость установки. Способ именуют разъёмным – один из проводников можно без особенных заморочек вынуть, дабы соединить другой.

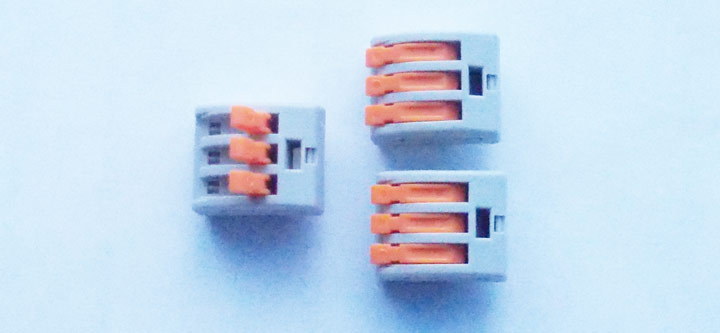

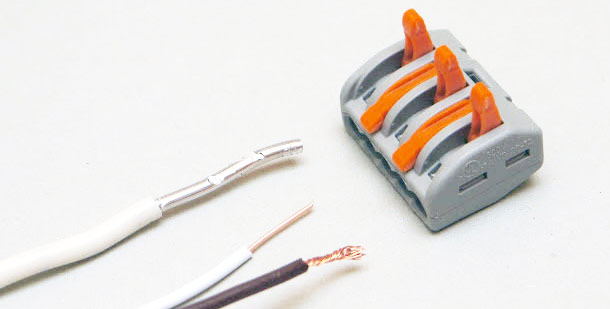

Клеммы с рычагами

Колодки плохо подходят для работы с многожильными проводами. В таком случае поначалу придется монтировать втулочный наконечник, который обжимается пучком жил.

Другая особенность клемм – под давлением винта при комнатной температуре алюминий время от времени подтекает. Это приводит к необходимости часто инспектировать колодки и подтягивать контакты. Если этого не делать, контакт слабнет, соединение греется и искрит – возникает риск пожара.

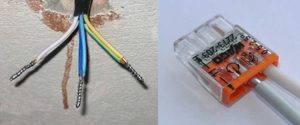

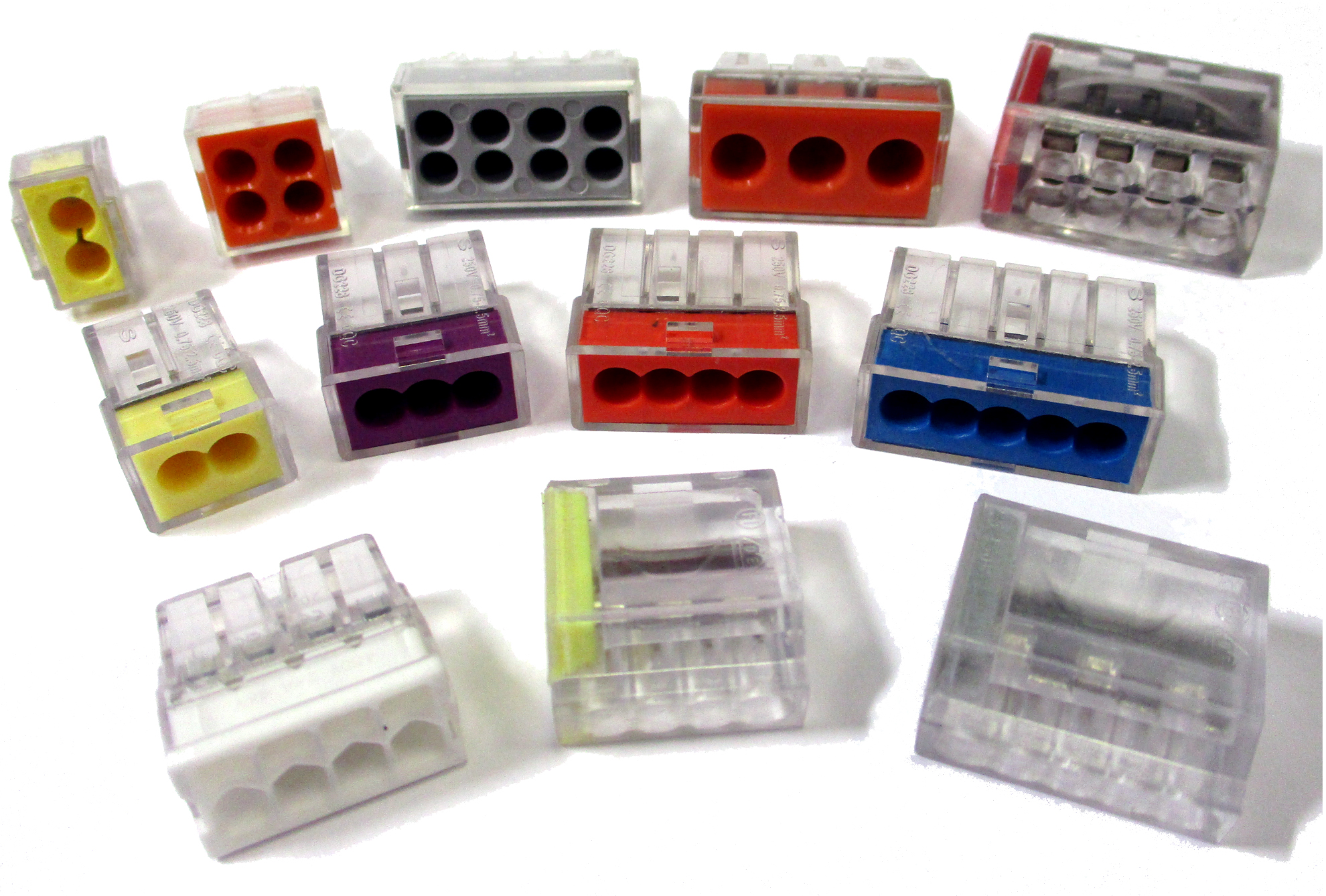

Клеммные колодки Wago

Резвый и обычной метод соединения – жилы необходимо за ранее зачистить и продеть в клеммы до упора. Там они автоматом фиксируются с помощью прижимающей пластинки – она сильно прижимает материал к шине. Прозрачный корпус клемм позволяет держать под контролем проход проводника. Неувязка метода – одноразовость таких приспособлений.

Если нужен многоразовый зажим, то лучше приобрести рычажковые клеммы. Рычаг приподнимается, дабы высвободить проход в отверстие – туда вставляется зачищенный провод. Потом рычаг опускается, дабы зафиксировать жилу снутри клеммы. Это разъемное соединение меди и алюминия – по мере надобности рычаг подымается, дабы достать проводник наружу.

Любопытно! Большой популярностью и доверием на рынке пользуются самозажимные приспособления «WAGO». Компания выпускает специальную серию клемм, оснащённых контактной пастой «Alu-plus». Это смесь, защищающая контакты алюминия и меди от образования коррозии. Модель реально отличить по специальной маркировке «Al Cu».

Воспользоваться самозажимными конструкциями до боли просто. На самой клемме обозначено, на какую длину нужна зачистить изоляцию жилы.

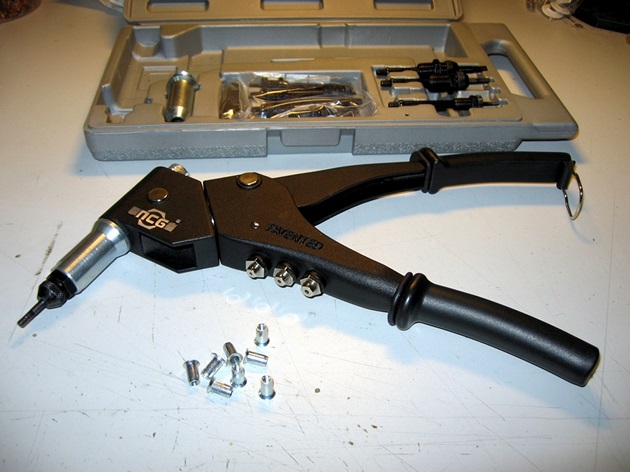

Заклепки

Заклепки применяются для обустройства неразъемного соединения, которое обладает теми же преимуществами, что и резьбовое, но не подразумевает разборку и повторную сборку без разрушения заклепки и просит специального инструмента – соединителя.

Сейчас способ почаще применяют для соединения тонкостенных частей при формировании перегородок и интерьера различных помещений. Электрики выбирают заклепки из-за их низкой цены, прочности и простоты монтажа.

Заклепки

Принцип монтажа электросоединения прост: происходит втягивание и обрезание железного стержня, продетого через трубчатую заклепку со шляпкой. У стержня предвидено утолщение – он расширяет заклепку, когда проходит через трубку. Фиксаторы бывают разной длины и размера.

Перед соединением проводов их необходимо приготовить таким же методом, как и в случае с резьбовой связкой. Поперечникы колечек должны быть немного больше поперечников заклепок – лучший равен 4 мм. На заклепку сначала надевают дюралевую жилу, позже пружинную шайбу, далее медный проводник и вторую шайбу. Металлической стержень продевается в электроустановку и инструмент зажимает до щелчка (так обрезаются железные избытки). Все готово.

Для вас это будет любопытно Все об фидерных линиях

Соединения, как резьбовые, так и неразъемные характеризуются надежностью. Этот способы применяется для сращивания, например, покоробленной при ремонтных работах дюралевой проводки. Непременно необходимо обустроить изоляцию обнаженных участков.

Паяльничек

Пайка проводов, состоящих из различных металлов – полностью реализуемое решение, если учесть определенные правила работы. Медь не вызывает проблем при спаивании, чего не скажешь об алюминии. На его поверхности появляется амальгама, которая характеризуется сильной хим стойкостью – она не обеспечивает припою подабающей адгезии.

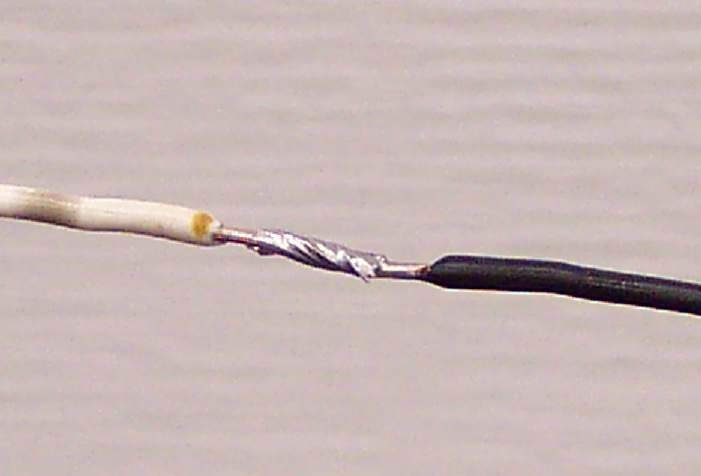

Спаянные провода

Для работы с 2-мя разнородными металлами проводов придется приготовить раствор медного купороса, батарейку типа «Крона» и отрезок медной проволоки. На дюралевой жиле аккуратненько зачищается будущее место пайки. Позже на это место наносится раствор медного купороса.

Медную проводку соединяют с положительным полюсом батареи «Крона» и погружают в раствор купороса. К отрицательному полюсу подключается дюралевый проводник. Через некоторое время на алюминии отложится медный слой – на него припой цепляется без заморочек.

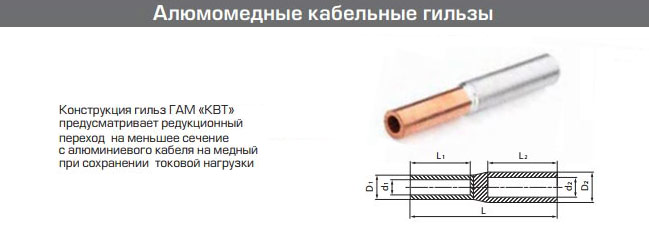

Переходники для соединения с алюминия на медь

Гильзовые переходники для опрессовки числятся самым надежным и высококачественным соединением. Делаются особые медно-алюминиевые модели, в которые заводятся 2 провода, после этого они обрабатываются прессом. Но необходимо отметить, что гильзы подразумевают сечения начиная с 16 мм2, тогда как в жилых зданиях применяется от 1,5 до 4 мм2. Поэтому подключение лучше вести с внедрением стандартной дюралевой гильзы. Опрессовка происходит по методу:

• Зачистить концы медного проводника лудим свинцово-оловянным припоем – это помогает предупредить контакт металлов.
• Избавиться от оксидной пленки алюминия.
• Продеть провода с различных концов и опрессовать.
• Обмотать соединения изолентой либо термоусадкой с последующим нагревом.

Принципиально! При лишнем обжиме снутри конструкции спаянный слой на медном конце может повредиться, поэтому размер гильзы и матрицы должен подходить под жилу.

Переходник с алюминия на медь неплох тем, что его можно заделывать под штукатурку, не боясь возгорания проводки. Но, для реализации будет нужно пресс, который влечёт за собой определённые издержки.

Гильзы

Рекомендуется, дабы при производстве работ вся проводка была цельной, без обрывов и соединений – так понижается риск возгорания. Но, если появляется острая необходимость, состыковать медную и дюралевую жилу, то необходимо учесть все советы и избрать один из более хороших способов.

Как верно соединить медный и дюралевый провод между собой без пайки, достоинства и недочеты методов

При частичной подмене проводки, удлинения проводника либо подмене спаленного участка применяется провод. Бывает, что по собственному материалу они не совпадают. Тогда появляется необходимость соединить дюралевые провода с медными. Существует 5 методов такового соединения, и у каждого есть свои достоинства и недочеты. Для некоторых из них нужна подготовительная подготовка проводника.

Опасность отвратительного соединения проводов

Индустрия выпускает для бытовых целей провода 2-ух видов, медные и дюралевые. 1-ые имеют наименьшее сопротивление, что позволяет при одинаковой нагрузке применять наименьшее сечение. Они более устойчивы к механическим нагрузкам, это дает возможность не один раз скручивать, не страшиться, что переломятся в месте надреза. У последних одно преимущество — сравнительная дешевизна. Но она иногда играет главную роль. Что может произойти, если место соединения плохое?

Медь и алюминий имеют различные свойства, к примеру, различный коэффициент расширения при нагревании. Когда по дюралевому проводнику проходит большой ток, он начинает «течь». Если жилы при нагревании либо охлаждении будут передвигаться относительно друг дружку, это приведет к возникновению зазора между ними. Зазор, в свою очередь, будет приводить к уровню (искрить). Искры могут вызвать пожар. Вместе с этим, медь и алюминий начинают окисляться, Сопротивление между ними возрастает, напряжение тем самым падает либо может совершенно пропасть. Перепады напряжения могут плохо сказаться на присоединенных устройствах.

Способы соединения меди с алюминием

Существует несколько методов соединения. Они все имеют свои плюсы и минусы. Одни требуют специального оборудования и способностей, другие ординарны в использовании. Вот несколько из них:

• скрутка;
• резьбовое;
• клеммное;
• неразъемное.

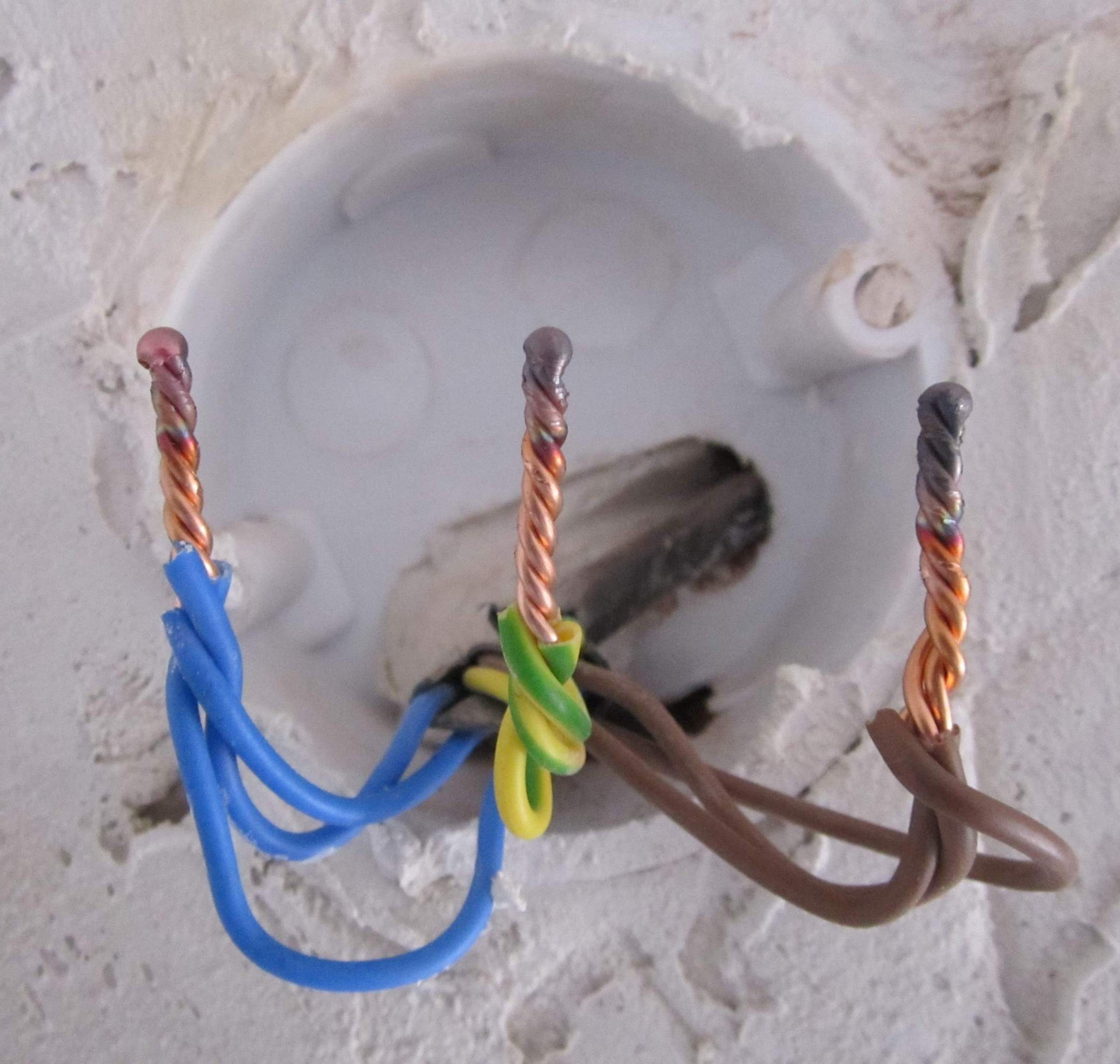

Скрутка проводов

Категорически воспрещается применять скрутку ​в пожароопасных помещениях. Это самый резвый и легкий метод. Берутся два либо более провода и обматываются относительно друг дружку. Нельзя оставлять одну либо более одной жилы прямыми. Существует правило — толстые жилы обязаны иметь более 3-х витков, тонкие (от 1 мм и меньше) — 5. Дабы понизить окисление проводника, медную жилу на длину скрутки пропаивают. То же правило применимо и к многожильным медным кабелям.

После того как была произведена скрутка, ее нужно оградить от окружающей среды методом покрытия хоть каким водостойким лаком. Это нужно для уменьшения предстоящего лишнего окисления. Потом ее изолируют изолентой либо особыми колпачками, которые продаются в магазине, и прячут в изоляционный корпус. Но даже все это не дает гарантии, что скрутка будет работать идеально.

Резьбовой способ

Более трудоемкое по сопоставлению со скруткой соединение. Просит инструмент и некоторый навык. Обладает большей механической прочностью. По электрической части оно лучше скрутки. Позволяет сходу соединять огромное количество проводов, при этом различного сечения. Можно соединять как одножильные, так и многожильные.

Для соединения применяется болт, на который по очереди надеваются проводники. Они заблаговременно зачищены и закручены в колечки. Любая жила, если они сделаны из различного материала, прокладывается шайбой. На последний проводник накладывается шайба и пружинная шайба. Весь пакет закручивается гайкой до того времени, пока пружинная шайба не выпрямится. Предстоящее сдавливание может привести к обрыву проводника.

Дабы шайба не перерезала провода, их нужно надевать в шахматном порядке (дабы они не лежали друг на друге). Если медный провод облудить, шайбы не необходимы. Многожильный медный провод так же необходимо спаять, тогда при сжатии он не будет распадаться.

Какое освещение Вы предпочитаете
Встроенное Люстра

После сборки нужно принять меры, предотвращающие замыкание с примыкающими пакетами. Со временем нужно проводить проверку состояния пружинной шайбы, если ослабла — подтягивать гайку. Такое соединение предутверждает искрообразование, позволяет выводить провода по различным фронтам. По мере надобности просто разбирается и собирается, не повреждая проводник.

Клеммный метод

Клеммное соединение делается на заводах. Имеет широкий ассортимент. Можно выделить две группы:

Колодки имеют различные формы и конструкции. Сущность состоит в том, дабы к одному проводнику (пластинка, четырехгранник и т. д. ) прикрепить несколько проводов, которые вставляются в особые разъемы и прижимаются винтом. Обычно, сами колодки прикрепляются к основанию, создавая твердость конструкции.

Преимущество колодок в том, что не необходимы подготовительные деяния, кроме зачистки жил. Соединение происходит стремительно, не требуя никаких способностей. Они неподменны, если проводник маленький (подключение люстры, восстановление перебитого провода). Если находятся в распределительных щитках, щитках учета — не требуют изоляции. Так как каждый провод подключается раздельно, можно применять и медные, и дюралевые провода.

К недочетам можно отнести следующее:

• наименее устойчивы к механическим нагрузкам, чем резьбовое соединение;
• любая колодка рассчитана для проводника определенного сечения;
• нельзя подключить провода огромного и малого поперечника сразу;
• занимают больше места по сопоставлению с прошлыми вариациями.

Клеммники в ближайшее время отыскали обширное использование. По собственному предназначению они бывают 2-ух видов:

• многоразовые;
• для разового применения.

Многоразовый клеммник представляет на сто процентов изолированную колодку. Заместо винтов применяется пружинная пластинка, которая отжимается при помощи пластмассового рычажка. После этого в просвет вставляется провод. В некоторых вариантах пластинка имеет зубчики, что позволяет применять незачищенные провода. Дабы вынуть провод, нужно опять приподнять рычаг.

Разовые имеют тот же принцип, но не имеют рычажка. Созданы для разового применения. Если провод все таки вынуть и опять воткнуть, качество соединения будет нехорошим.

Достоинства:

• позволяет очень стремительно создавать соединение дюралевых и медных проводов между собой;
• нужна малая подготовка;
• простота в употреблении;
• имеется готовая нужная изоляция.

Недочеты:

• метод самый чувствительный к механическим нагрузкам;
• по сопоставлению с другими соединениями он самый дорогой;
• чувствителен к большенному току и, по комментариям юзеров, не выдерживает регламентированную нагрузку.

Неразъемный способ

Пожалуй, самый трудозатратный метод. Просит особых познаний и способностей. Нужны особые инструменты и приспособления. К этому методу относятся:

Клепочный очень похож на резьбовое соединение, с той только различием, что заместо болта применяется заклепка. Концы проводов очищаются от изоляции и зачищаются наждачкой. При сочетании дюралевого и медного проводов последний облуживается. Также это применимо и к медному многожильному проводу. После этого делаются колечки чуток большего поперечника, чем заклепка. В окончание, когда вся конструкция собрана (без промежных шайб), надевается сверху шайба. Все это сдавливается клеммником. Изолируется так же как и резьбовое.

Паяльный применяется там, где нужна высочайшая надежность соединения и маленькое его сопротивление. Похож на скрутку, но провода спаиваются. Обыденным методом для алюминия этого достигнуть нереально, потому провода нужно приготовить.

Для этого пригодится раствор медного купороса, маленькая неметаллическая емкость, источник неизменного напряжения на 9−24 В. В емкость наливаем раствор медного купороса и опускаем за ранее очищенные проводники на длину скрутки. Медный провод подключаем к «+», дабы электроны шли от него, а дюралевый к «-«. Включаем источник питания.

Напряжение, естественно, можно и прирастить, главное, дабы раствор не закипел либо не было перегрузки в электрической цепи. Можно и понизить напряжение, тогда процесс будет протекать медлительнее. Все это работает до того времени, пока дюралевый провод не покроется медной пленкой.

После этого оба провода покрываются слоем олова. Делается скрутка в 3 витка для толстого провода и 5 — для узкого (наименее 1 мм). Все это кропотливо пропаивается. Осталось покрыть их водонепроницаемым лаком, изолировать — и соединение готово.

Достоинства:

• имеет опрятный вид;
• не плохая механическая крепкость;
• надежное соединение.

Недочеты:

• нет способности разобрать;
• можно работать только со съемными проводами;
• покупка дополнительного оборудования;
• просит некоторых способностей.

Сейчас, зная все методы соединения медного и дюралевого проводов без пайки, вы можете убрать эту делему при ее возникновении.
