Невзирая на то, что в современном строительстве при производстве электротехнических работ дюралевые кабели все почаще вытесняются медными, алюминий остается неподменным материалом при изготовлении проводов и кабелей огромного сечения.
Предпосылки этого лежат на поверхности – удельное электрическое сопротивление алюминия больше, чем у меди приблизительно в 1.5 раза, а большой вес меньше втрое.
При большенном сечении проводника, когда вес важнее прочности, выбор в пользу алюминия очевиден. Площадь сечения дюралевого проводника будет больше, чем у медного в 1.5 раза, и при всем этом дюралевый все равно будет вдвое легче медного. Для соединения проводов посреди иных способов используют пайку.
Способы спаивания
Неувязкой при использовании дюралевых проводников является их резвое окисление. Пленка оксида оказывает существенное препятствие прохождению электрического тока при соединениях. Для этого скрутки дюралевых проводов пропаивают.
Паять дюралевые провода в распределительной коробке можно, пользуясь паяльничком либо газовой горелкой. Использовать паяльничек труднее из-за невозможности точно выполнить нагрев до нужной температуры. А для алюминия перегрев так же неприемлем, как и недогрев.
Металл обладает большой теплопроводимостью, и изоляция на большенном участке от места пайки может просто оплавиться.
Газовой горелкой регулировать температуру нагрева проще, но ею длительно производить подготовку поверхности. Все же, конкретно горелку необходимо будет использовать, если нужно припаять какие-либо мощные детали друг к другу. В любом случае, при пайке дюралевых проводов нужна их подготовка.
Подготовительная обработка
Сложность при пайке состоит в том, что сам алюминий является очень легкоплавким материалом (660 ℃) и при неосмотрительном нагреве он может расплавиться.
Еще одним фактором, затрудняющим пайку дюралевых проводов, является резвое окисление на воздухе.
Окисная пленка на поверхности материала накрепко защищает алюминий от воздействия различных наружных причин, но она же препятствует адгезии припоя с материалом, и ее необходимо непременно удалять.
Механически снять пленку оксида в обыденных критериях фактически нереально. Материал мгновенно окисляется и покрывается новейшей пленкой. Можно механически удалить окисную пленку под слоем масла.
Но масло перед этим необходимо прокалить до 200 ℃, дабы удалить из него активный кислород, который может там находиться. Этот метод очень неудобен в домашних критериях и трудоемок.
Потому концы дюралевых проводников нужно облудить перед пайкой. Внедрение канифоли либо большинства других флюсов не даст результата из-за высочайшей хим стойкости оксидной пленки. Она не растворяется даже органическими кислотами.
Дабы облудить провода, нужно применять сразу особый флюс и механический метод.
Конечно, делать это нужно до того, как провода скручены, по другому механически очистить всю поверхность провода не получится. Только облуженные концы можно скрутить вместе и спаять.
Работа паяльничком

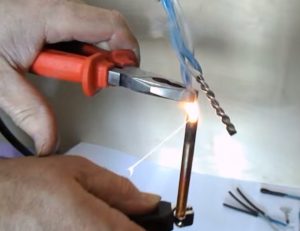

Для того дабы запаять алюминий паяльничком, существует несколько методов, сущность которых состоит в том, дабы создавать чистку сходу под слоем флюса при конкретном контакте с расплавленным припоем.
1-ый метод состоит в том, что дюралевые проводники, перед тем как припаивать, зачищают жарким облуженным паяльничком, используя смесь канифоли и железных опилок.
Опилки оказывают абразивное действие, канифоль удаляет все примеси и сразу очищенные участки покрываются припоем, который должен быть на жале паяльничка.

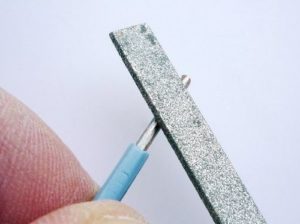

2-ой метод подразумевает зачистку дюралевого провода об наждачку средней зернистости конкретно под воздействием жаркого паяльничка с припоем и флюсом.
Газовой горелкой
Обработка газовой горелкой делается, когда детали находятся в таком положении относительно друг дружку, при котором они будут эксплуатироваться. Обработка плавненько перебегает в сам процесс пайки.
Происходит это следующим образом:
- горелкой греются поверхности дюралевых деталей;
- по достижению температуры, при которой металл восстанавливается из оксида, пленка механически счищается;
- под воздействием пламени детали покрываются флюсом, и в зону пайки вносится припой.
Если детали толстые, то кромки их нужно разделать под углом 45°. Обычно разогрев происходит до температуры плавления олова, когда припой разливается и заполняет желобок скрутки.
Отличия технологии при использовании флюса
Благодаря достижениям современной науки и техники, получены составы флюсов для алюминия, которые интенсивно растворяют оксидную пленку и защищают материал от предстоящего окисления.
Примерами таких препаратов могут служить составы с маркировкой Ф-59А и Ф-61А. Буковка А значит, что эти составы созданы для пайки алюминия.
При использовании этих флюсов пайка дюралевых проводов существенно облегчается. Довольно легко обработать флюсом уже готовую скрутку, даже не нагревая ее, а позже, прогрев паяльничком либо горелкой, наложить припой.
Он разольется по всей поверхности проводов и отлично прилипнет, обеспечивая крепкое и электропроводное паяное соединение.
Особенности пайки многожильных проводов
Многожильные провода нужно паять только с применением специального флюса, так как механическая обработка их фактически невозможна. Разработка пайки отличается тем, что каждый проводок необходимо поначалу отлично обработать флюсом.

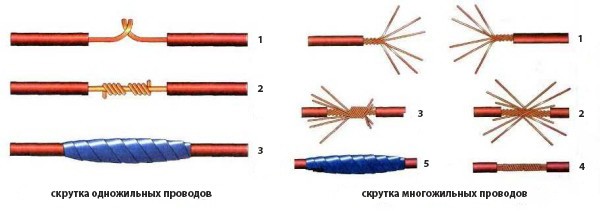

Для этого пучок придется раскрутить и распушить. После обработки каждый узкий проводок жилы покрывают припоем и скручивают жгут. После чего делают скрутку 2-ух концов и пропаивают ее.

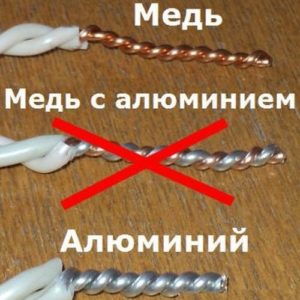

Можно ли соединять с медью
Часто появляются ситуации, когда нужно соединить дюралевый провод с медным. Это, пожалуй, единственный случай, когда пайка не может употребляться.
Все дело в самом алюминии. Он вообщем не может припаиваться к другим металлам из-за собственных физических и хим параметров. При соединении с медью впрямую, между этими 2-мя активными металлами появляется химическая коррозия, которая стремительно убьет соединение.
А если их спаять, используя нейтральный к обоим материалам припой, то различный коэффициент температурного расширения металлов стремительно разрушит спаянный контакт. Ведь при прохождении тока через проводник, он обязательно будет греться, а после отключения – остывать.
Техника безопасности
Техника безопасности при пайке дюралевых проводов сводится к соблюдению общих мер предосторожности при работе с электрическими нагревательными устройствами, с открытым пламенем и с брутальными жидкостями, примером которых могут стать флюсы.
Неприемлимо внедрение неисправных паяльничков с нарушенной изоляцией, с мощностью более нужной.
Воспрещается внедрение горелок поблизости легковозгораемых предметов. При работе в помещениях должна быть верно организована принудительная вентиляция.
Трудности при спаивании проводов из алюминия
Основной сложностью при спайке проводов из алюминия, как обозначено выше, является наличие оксидной пленки на поверхности металла. Борьба с ней сильно замедляет процесс пайки.
А если учитывать, что провода из алюминия на данный момент применяются в главном для прокладки внешней силовой проводки, становится естественным, что обыденным паяльничком и наждачкой в данном случае не обойтись. Для соединения таких проводов все почаще применяется сварка.
Наращивание провода и кабеля: обыкновенные приемы работы и в каких случаях применяется
Время от времени, когда в доме ломается дюралевый провод либо необходимо прирастить длину кабеля электрических устройств, необходимо создавать наращивание проводки.
О том, как без помощи других провести эту функцию, поведаем в нашей статье.
Виды наращивания кабелей

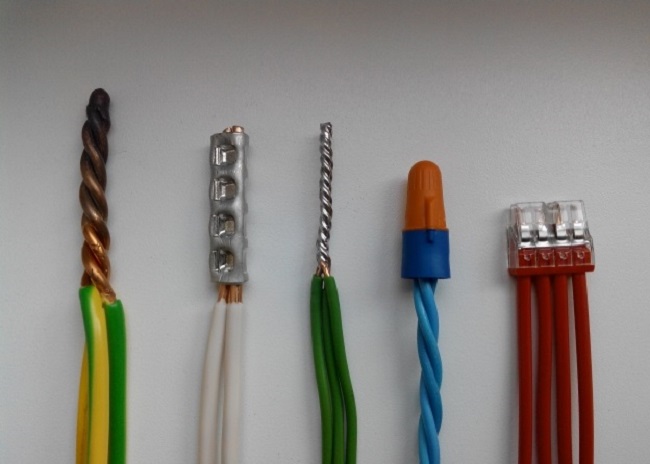

Итак, какими методами обычно наращивают кабель своими руками. Когда жилы сделаны из меди и алюминия, применяют следующие варианты.
-
Соединительные колодки WAGO, благодаря которым можно не только лишь увеличивать кабель, но и соединять их.
Эти клеммы можно применять, даже если провода изготовлены из различного материала. Самое главное, что необходимо знать в этом методе: клеммы должны соединять те провода, напряжение в каких соединительный элемент может выдержать.
Для применения этого метода необходимо, дабы обломанный конец составлял 30 мм.
Нарастить дюралевые кабеля можно только тогда, когда будет применен особый соединительный элемент. Другие варианты к кабелям из этого материала использовать нельзя.
Это все методы наращивания проводов своими руками. В нашей статье побеседуем о том, когда наращивание может пригодиться. Не считая того, для наилучшего осознания представленной инфы рекомендуем поглядеть видео:
Когда может пригодиться наращивание
Ко всем рассмотренным ситуациям напишем наилучшие варианты для наращивания проводов.

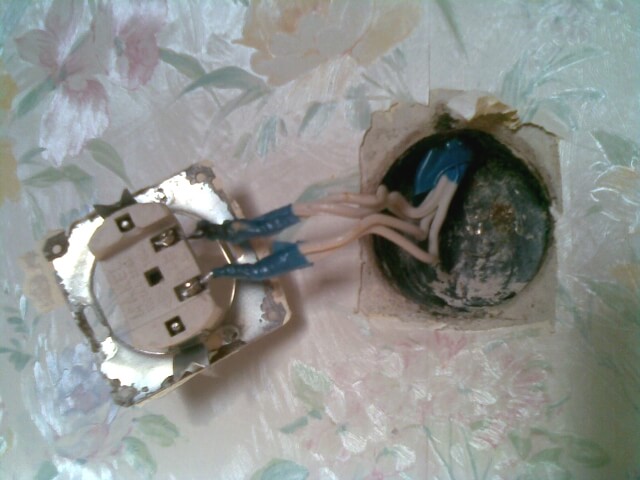

- Жила в стенке сломалась.
В большинстве случаев жилы могут сломаться в местах крепления розеток, люстр, после этого данная техника не работает. Если жила сломалась основательно, соединить её без наращивания не получится.
Это может случиться, если Вы переносите розетку с 1-го места на другое.
Если провода достаёт, можно применять клемму с таким же сечением и материалом производства.
Другой вариант: разобрать участок с повреждением, зачистить отломанную часть и нарастить до подходящей длины.
- Удлинение кабеля в аква среде.
Вариант для роста провода скважинного насоса. При этой ситуации нужно соединить жилы при помощи клемм. После чего изолируйте удлинению термоусадочной трубой. Кабель насоса необходимо закрепить с трубкой и тросом таким макаром, дабы кабель точно выдерживал нагрузку.
Не забудьте обезопасить себя от тока.
Оголённые участки всегда необходимо изолировать, дабы избегать попадания воды.
- Повышение кабеля для массивных энергопотребителей.
Время от времени техника, которая оказывает больше всего напряжения на сеть, просит наращивания проводов. Проводник может обломаться при подключении духовки, электроплиты либо кондюка.
В данном случае клеммы не подходят, так как нагрузка техники очень велика. Тогда лучше увеличивать кабель пайкой, но изолируйте участок изолентой. Сварка тоже будет неплохим вариантом.
- Термодатчику в тёплом полу не хватает провода.
Для начала прочитайте аннотацию. Если нет никаких советов и ограничений, удлините провод с помощью клеммных колодок.

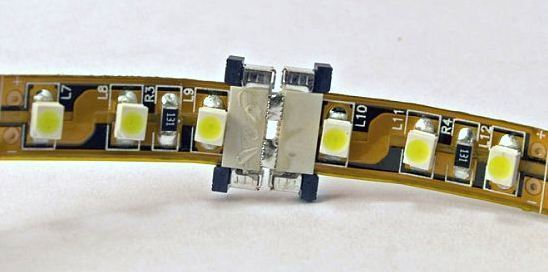

- Кабель светодиодной ленты очень маленький для установки.
Этот случай не доставит много заморочек. Есть коннекторы для роста лед-ленты, но принципиально, дабы требования подходили. Саму жилу можно удлинить хоть каким из обрисованных в статье методов.

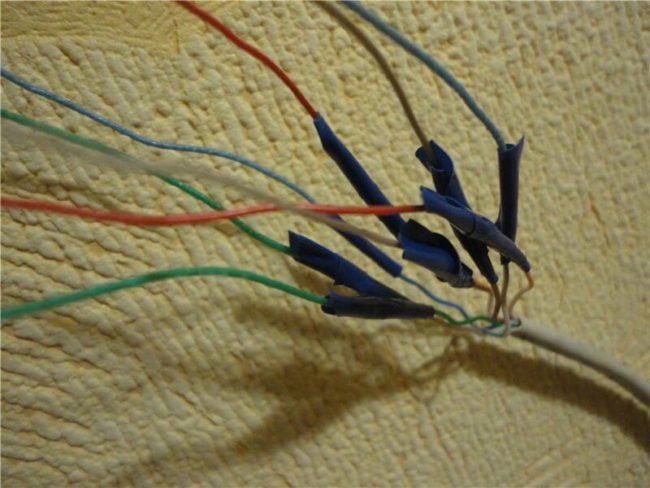

- Провод витой пары повреждается.
Пайка либо скрутка будут наилучшими методами для сотворения нового сектора в паре. Но не запамятовывайте об изоляции! Оголённые жилы категорически не должны пересекаться между собой.

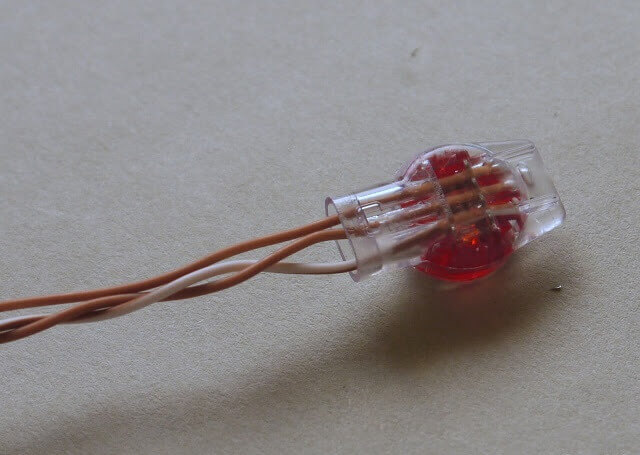

Этого реально избежать с помощью скотч-локов, которые нередко используют при работе с сетью.
Более наглядно метод наращивания можно узреть в следующем видео:
Это главные моменты в наращивании проводов.
Благодаря этой инфы Вы сможете без помощи других удлинить все нужные провода и не страшиться ситуаций, когда жила сломана и провода не хватает!
