Клеммники для соединения проводов дают одно бесспорное преимущество, в них можно соединять жилы из различного металла. И тут, и в других статьях мы уже не один раз напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в итоге приведёт к появлению коррозийных процессов и разрушению соединения
И не принципиально, как большой ток протекает в месте соединения. Поздно либо рано, скрутка всё равно начнёт греться

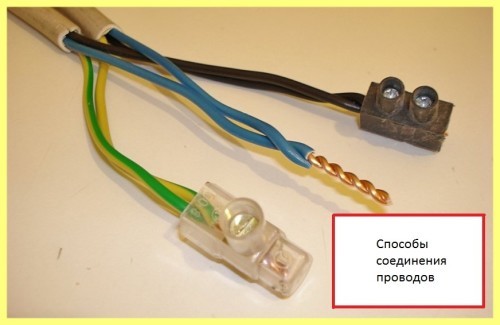

Выходом из таковой ситуации как раз и являются клеммы.
Клеммная колодка
Более обычное и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высочайшей ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, снутри каждой размещается латунная трубочка (гильза). Кончики соединяемых жил необходимо воткнуть в эту гильзу и зажать при помощи 2-ух винтов. Очень комфортны, что от колодки отрезается столько ячеек, сколько нужно соединить пар проводов, например, в одной распределительной коробке.
Но не всё так гладко, есть и недочеты. В комнатных критериях алюминий под винтообразным давлением начинает течь. Придётся создавать повторяющуюся ревизию клеммных колодок и подтягивать контакты, где зафиксированы дюралевые жилы. Если не делать этого вовремя, дюралевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, греться, что может окончиться пожаром. С медными проводниками таких заморочек не появляется, но не будет излишним создавать повторяющуюся ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предусмотрены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки отчасти могут поломаться, что приведёт к перегреву.
В случае, когда появляется необходимость зажатия многожильных проводов в клеммную колодку, то непременно нужно воспользоваться вспомогательными штыревыми наконечниками
Очень принципиально верно подобрать его поперечник, дабы провод позже не выскочил. Многожильный провод нужно воткнуть в наконечник, опрессовать с помощью плоскогубцев и зафиксировать в клеммнике
Как результат всего вышесказанного, клеммная колодка – лучший вариант для одножильных медных проводов. С дюралевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Как применять клеммные колодки показано в этом видео:
Клеммы на пластмассовых колодках
Ещё один очень удачный соединитель проводов – клемма на пластмассовых колодках. От клеммных колодок этот вариант отличается ровненьким железным прижимом. В прижимающей поверхности имеется выемка для провода, таким макаром отсутствует давление на жилу от закручивающегося винта. Потому такие клеммы применимы, дабы соединять в них любые провода.
В этих зажимах всё максимально просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимающими.
Такие клеммы дополнительно оснащаются ещё прозрачной пластмассовой крышкой, по мере надобности её можно снять.
Самозажимные клеммы
Установка проводки с внедрением таких клемм отличается простотой и быстротой.
Проводок необходимо запихнуть в отверстие до самого конца. Там происходит его автоматическая фиксация с помощью прижимающей пластинки, которая прижимает провод к лужёной шинке. Благодаря материалу, из которого изготовлена прижимающая пластинка, усилие прижима не слабеет и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластинки. Фиксировать в самозажимных клеммах можно и медные, и дюралевые провода. Такие клеммы – разовые.
А если желаете зажимы для соединения проводов многоразового применения, то применяйте клеммники с рычагами. Подняли рычаг и в отверстие запихнули провод, позже зафиксировали его там путём оборотного нажатия. По мере надобности рычаг опять подымается и провод высовывается.
Пытайтесь выбирать зажимы от производителя, который отлично себя зарекомендовал. В особенности положительными чертами и отзывами владеют зажимы конторы «WAGO
О преимуществах и недочетах поведано в этом видео:
Сварочное закрепление
Для сотворения очень надёжного соединения проводников после скручивания их дополнительно закрепляют сваркой. Разработка выполнения такового контакта очень похожа на пайку, только тут применяется сварочный аппарат заместо паяльничка.
По качеству и надёжности метод сварки на сто процентов отвечает всем нормативным требованиям сотворения электрического контакта.
При разработке соединения сваркой проводники скручиваются, а кончик их заваривается. Образовавшийся шарик из металла, обеспечивает очень надёжное сочленение проводов. При всем этом надёжность обоснована не только лишь созданием больших электрических черт, но и механических тоже.
Главным недочетом такового типа соединения проводов считается наличие сварочного аппарата и приспособлений для схожих работ. К тому же нужна строго соблюдать правила работы на высоте и противопожарную безопасность.
Последовательность выполнения сварки проводов:
- Освобождаем проводники от изоляции на 60—70 мм.
- Зачищаем жилы механическим методом (наждачкой).
- Производим скрутку проводов, причём длина её должна быть более 50 мм.
- Сверху скрутки фиксируем контакт заземления сварки.
- Электродом немного касаемся снизу скрутки. Сварка проводов происходит очень стремительно.
- После остывания контактного шарика, производим его изоляцию.
В итоге таких действий выходит фактически цельный проводник, а контактный узел будет иметь меньшее переходное сопротивление.
Как соединить 3 провода
Достаточно нередко появляется ситуация, когда нужна соединить не два, а три провода, к примеру, при подаче энергии от одной фазы сходу к двум потребителям, и в таких случаях, более комфортным методом соединения является конкретно механический зажим.
Зависимо от того, как велика будет нагрузка, нужно подобрать и подобающую модель применяемого зажима. Более обычной вариант – железная гильза, в которую с 2-ух сторон вводятся провода, с одной стороны подающий, а с другой, за ранее скрученные между собой, питающиеся.
Если один из проводов имеет большее сечение, то конкретно его заводят в гильзу без скручивания. После того, как провода заведены, соединение фиксируется прижимающими винтами.

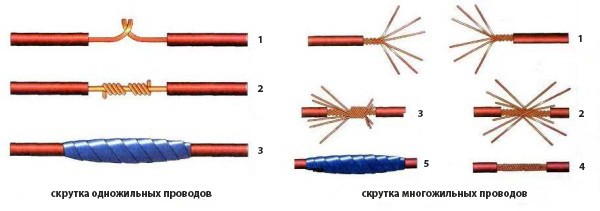

Если провода маленького сечения то применяется и рядовая скрутка всех 3-х, для плотности соединения применяют пассатижи. Место скрутки можно закрыть пластмассовым нарезным колпачком.
Актуальность надёжного контакта
Человеку малосведущему в электротехнической науке может казаться, что соединение проводов – это обычное скручивание, очищенных от изоляции, сердечников. Причём роли не играет различие металлов объединяемых проводников. Но, таковой подход к работе с электричеством недопустим, так как он нередко становится предпосылкой аварий, порчи техники, возгораний и катастрофических случаев.
Проф электрики «уважают» контакты, так как это самое уязвимое и нередко ломающееся место в хоть какой системе. К примеру, места соединений (скрутки, клеммы, спайки и т. п.) даже при самых подходящих критериях эксплуатации, с течением времени начинают слабеть. При всем этом понижаются крепкость, механическая плотность и площадь контактов, что содействует образованию оксидных плёнок, характеризующихся высочайшим сопротивлением. В конечном итоге усиливается искрение в контактах из-за «переходного контактного резистанса», что разогревает токопроводящие жилы.
Не критично, если это станет предпосылкой обесточивания люстры либо отдельной розетки – это стремительно решаемые задачи. Другое дело, когда возникает значимый риск возгораний и поражений электротоком человека.
Что такое распределительная коробка
Всем понятно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них устанавливаются точки вывода проводки: розетка, включатель, лампочка.
Дабы облегчить функцию рассредотачивания и есть распределительные коробки. Любая жилка в соединителе проводов прокладывают по издавна установленным правилам. Прокладывается проводка у потолка, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, дабы скрыть все соединения.
Существует два вида таких коробок:
Внутренние – в данном случае все устройство скрывается в стенке помещения и на поверхность выводится только крышка, дабы потом электрик просто мог добраться к соединенному узлу.
Наружный тип коробок позволяет установить ее конкретно на стенке помещения.

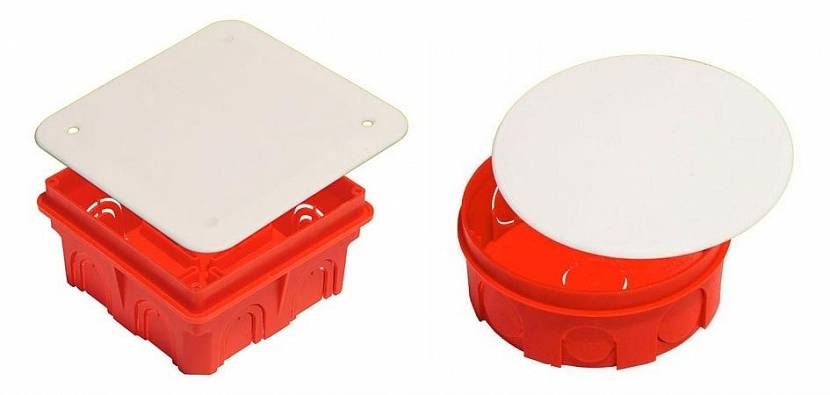

По форме распределительные коробки могут быть различными: прямоугольными либо круглыми, но все таки, любая из них имеет четыре выхода. Время от времени бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер либо резьба для крепления гофрированного шланга. Такое положение вещей прекрасно подходит для ремонта либо замены проводки.
Распределительные коробки имеют различные формы.Источник kogalym.kembrik.pro
Плюсы применения распределительной коробки:
Легкая доступность к узлам в случае поломки либо для проверки напряжения;
В большинстве случаев конкретно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего выполнить проверку всех узлов;
Подобные коробки остерегают помещения от вероятного появления пожара;
Коробки так же помогают сберегать средства на приобретение многожильных кабелей.
Современная электросеть и причины, определяющие выбор контакта
За ближайшее время нагрузка на электросети возросла троекратно. Это обосновано ростом городов, изобретением различных устройств и девайсов, переходу на электропечи заместо газовых конфорок и т. п. Вот поэтому современные требования электрической и пожарной безопасности становятся жёстче, что полностью оправдано.
В прежние времена применялись всего 3–4 методики коммутации проводки, которых было полностью довольно. Современные электросети востребовали существенно варьировать варианты сотворения контактов и сейчас, не считая пайки, сварки либо обыденного скручивания, с последующей изоляцией специальной лентой (пластмассовая либо тряпичная), есть другие методы. К ним относятся: клеммные пружинные либо винтообразные колодки, обжимы, разные открытые и закрытые наконечники, колпачки СИЗ, ответвительные сжимы и мн. др. Эти технологии помогают создавать высококачественные контакты проводов в подходящих местах и участках, к примеру, в распределительных щитах, местах подключения осветительных либо бытовых устройств, выключателях, распаечных коробках и розетках.
Существует группа беспристрастных событий, оказывающих воздействие на выбор того либо другого метода коммутации и на внедрение определённых устройств. Основными из них являются:
— материал токопроводящих сердечников (медь либо алюминий);
— присутствие вибрации либо постоянной подвижности проводов;
— предназначение узла (концевое подключение, единичное либо групповое ответвление);
— внедрение на улице либо в помещениях;
— тип кабелей (круглый, ромбовидный либо тонкий, в мультислойной изоляции либо одинарной, гибкий многожильный либо жёсткий и т. п.);
Как соединить провода не скручивая их между собой?
На сегодня изобрели кучу самых различных методов для соединения проводов. Но, почему-либо, метод «откусить, скрутить и перемотать изолентой» не уступает свои позиции.
Но бывает к тому же такое, что в корне не верно.

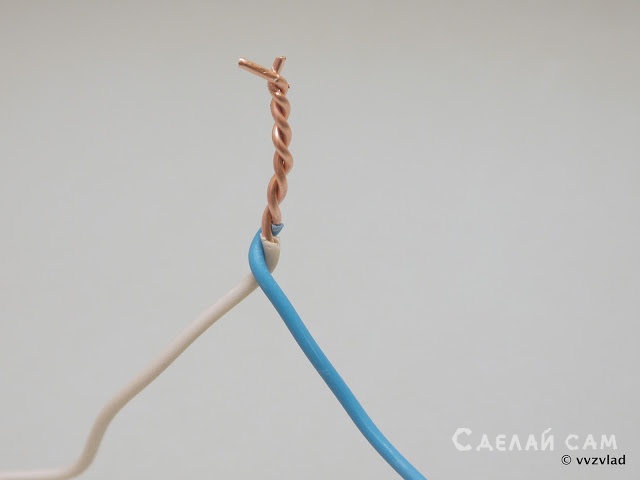

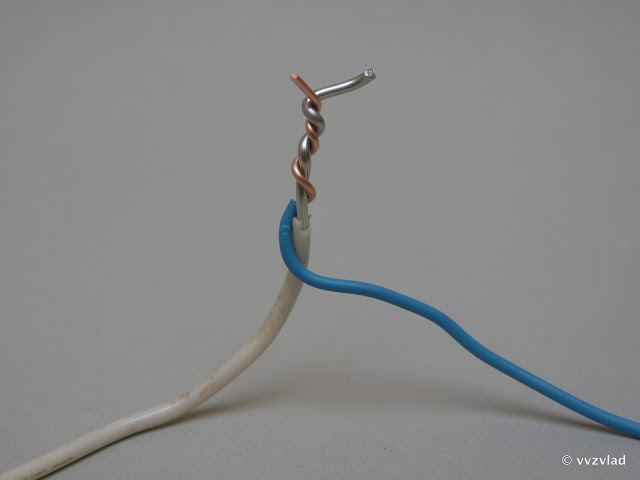

Причина в том, что скручивать в спиральку два провода из различного материала, к примеру, меди и алюминия, категорически не верно. Дело в том, что при окислении дюралевого провода происходит выделение гальванического пара, который с течением времени порвет соединение. И чем больший ток проходит через это соединение, тем ранее оно разрушится. А, если нагрузка на провода непостоянная, то неизменное нагревание-охлаждение только усугубит состояние проводки.
Такое соединение проводов может быть небезопасным. Так, как искры в соединении могут привести к пожару.
К счастью, есть верный выход из ситуации.

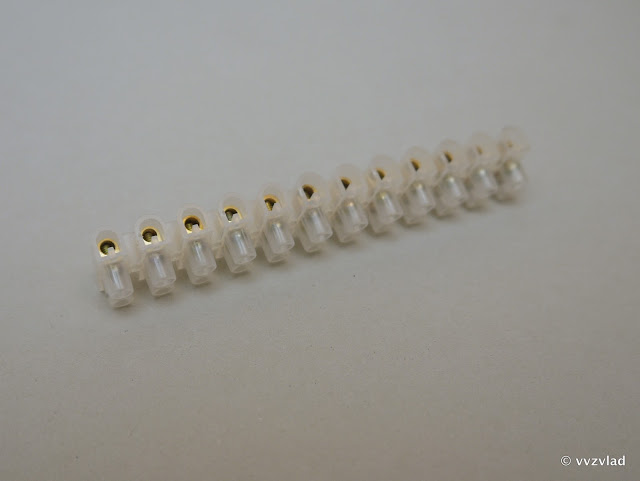

К примеру, вот такая штучка, которая именуется полиэтиленовый клеммник:
Приобрести этакую незамудреную штучку можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно узреть как соединяются проводки:

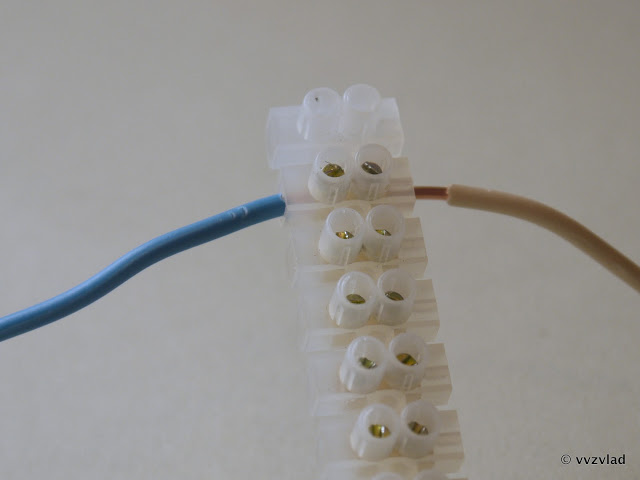

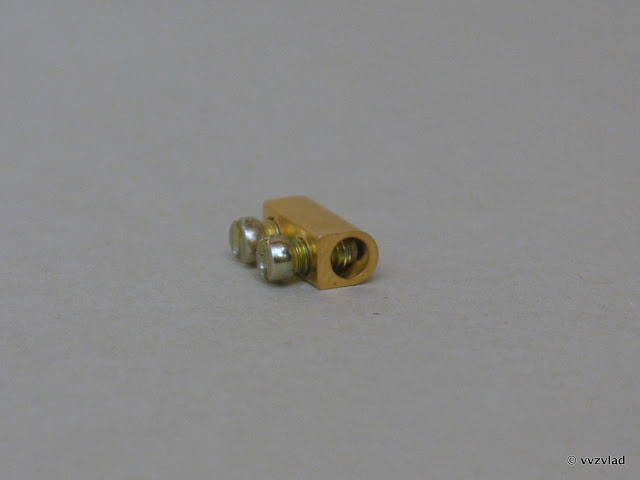

В нее необходимо запихнуть концы проводов и закрутить винтики:
В сложенном виде, другими словами в обычном, она смотрится вот так:
И, кстати, каждый изоляционный сектор можно отсоединить друг от друга. Итак, а 1-ый взор все совершенно и просто, но нет уж. И здесь нашлись недочеты.

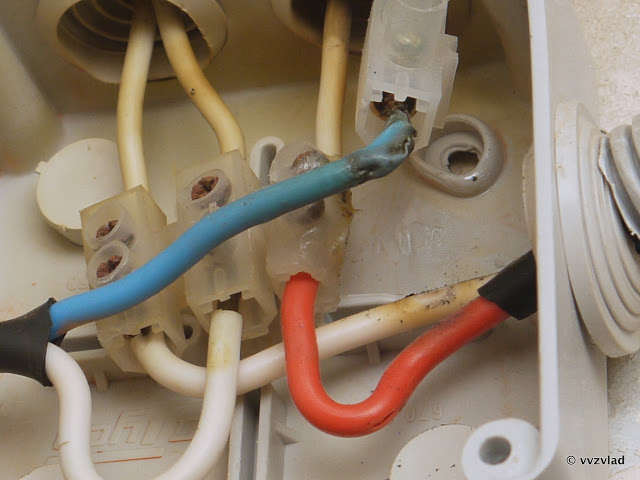

— если зажать дюралевый провод, то необходимо смотреть, дабы не вышло вот так:
Это приятный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы необходимо поменять. По другому контакт будет нагреваться и это приведет к возгоранию.
— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем для вас уже понятно.
— Принципиально избрать верный размер гильзы под поперечник провода, по другому он может выпасть либо поломаться, если пережат.
— Покупая клеммник, не ведитесь на надписи на нем. Они лгут. Лучше поделить ток на 2 либо 3 гильзы.
И как гласит практика, такие клеммы лучше не брать вообщем. А если и применять, то только для подключения чего-нибудь малеханького, лампочки, к примеру.
То же касается и безымянных китайских штучек. Лучше перебдеть, чем недобдеть. Поэтому покупайте клеммы обычных испытанных производителей, таких как: Тридоник, АББ, Легранд, Верует

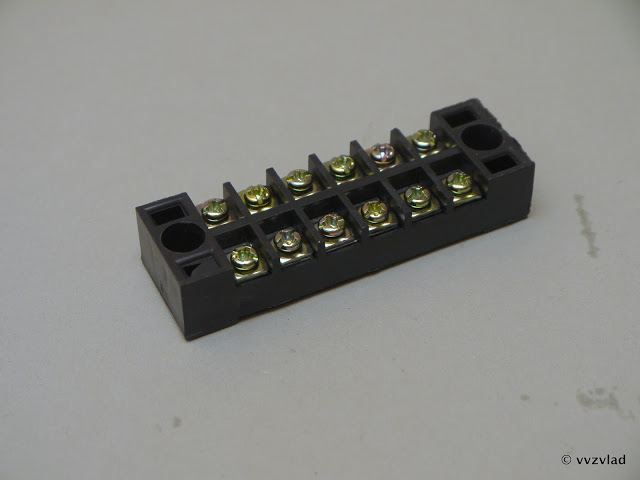

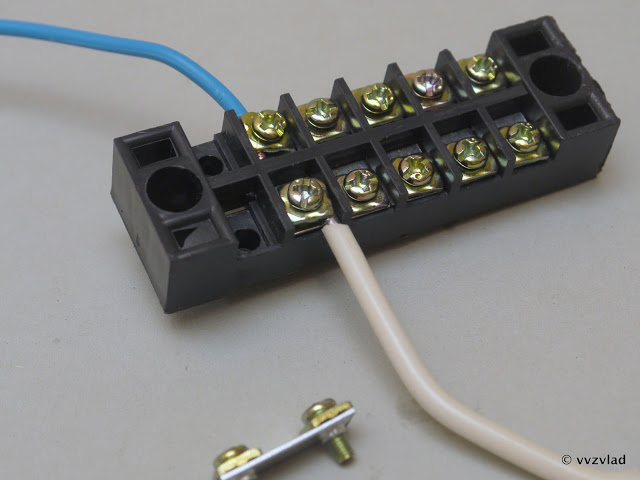

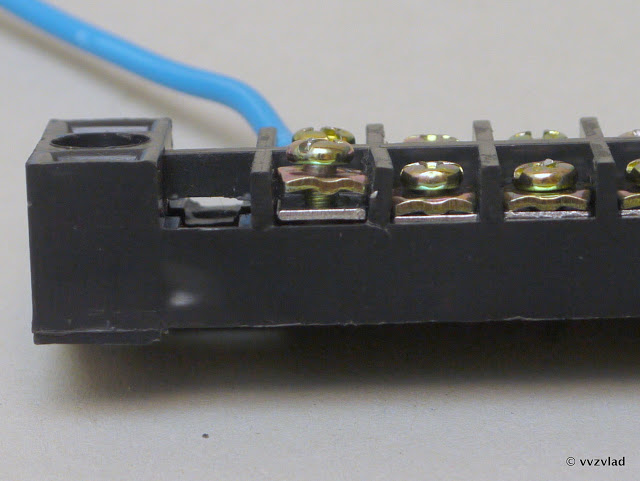

Terminal Blocks серии TB
Изготовлено из твердого темного пластика, имеют крышку. Эту уже куда лучше предшествующего.

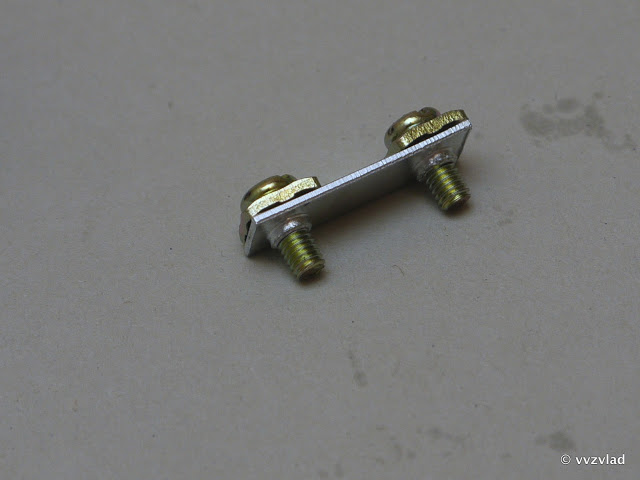

Снутри состоит из 2-ух винтиков и пластинки:
Здесь необходимо обкрутить вокруг винтика и придавить пластинкой:
Не плохая штучка, ведь здесь провода зажимает уже пластинка стальная, а не сам винтик, что является, непременно, огромным плюсом.
.
Поверхность такая, что наращивает не на много поверхность зажима, а это означает, что можно зажимать как многожильные провода, так и одножильные. Но, все таки дюралевые следует временами инспектировать. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук навряд ли найдутся.

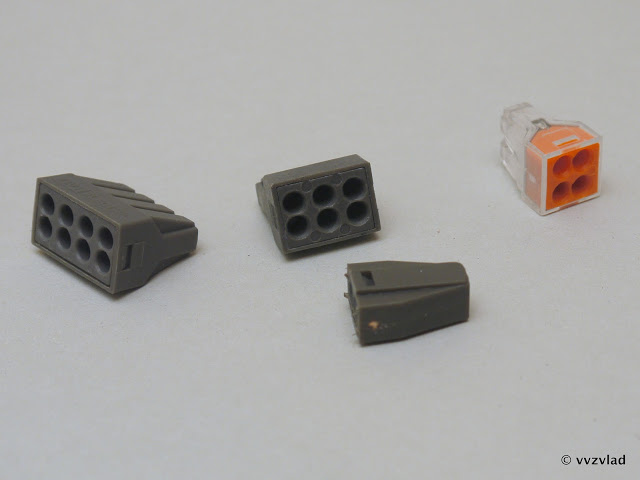

Самозажимные клеммы(WAGO, REXANT серии 773)
Смотрятся они вот так:
Очень комфортные клемы. Что необходимо, так просто зачистить провод и запихнуть до упора:

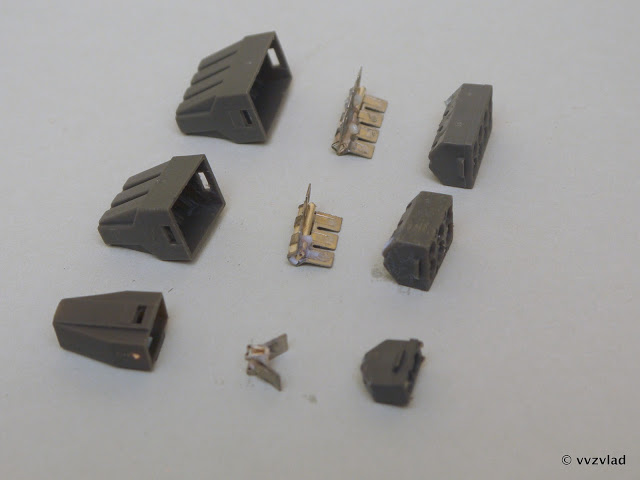

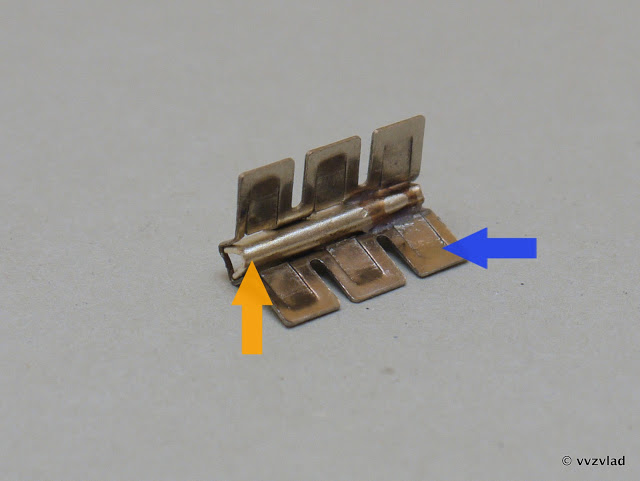

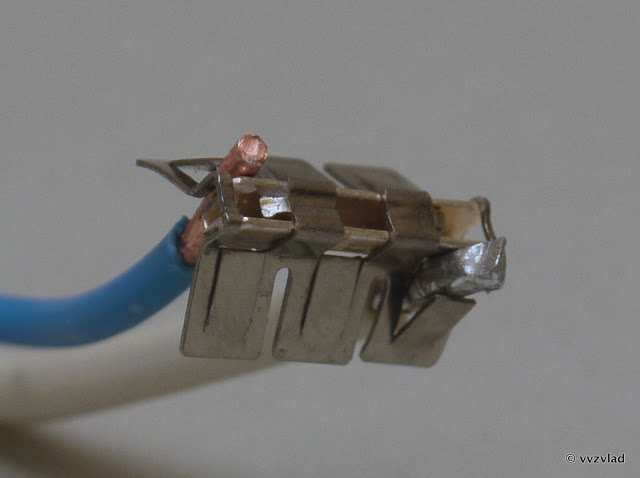

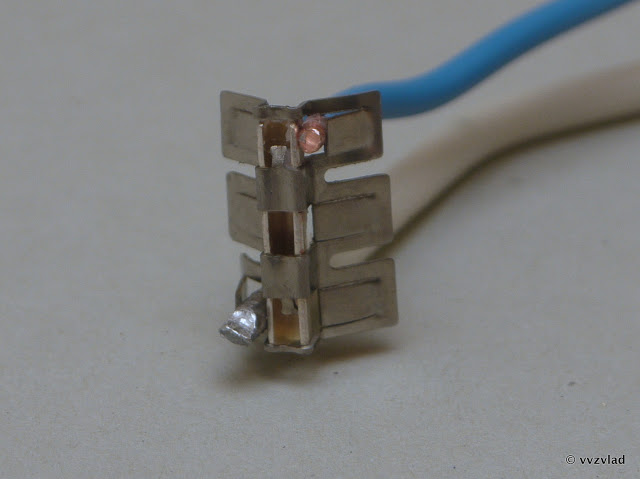

Снутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимающая пластинка, а оранжевой малая шинка из луженой меди:
Вот что происходит, когда в нее засовывают провод:
Другими словами провод прижимается плотно пластинкой к шинке и держит его так повсевременно, не дает выпасть.
В эту клемму можно, не опасаясь, запихивать даже дюралевый провод.

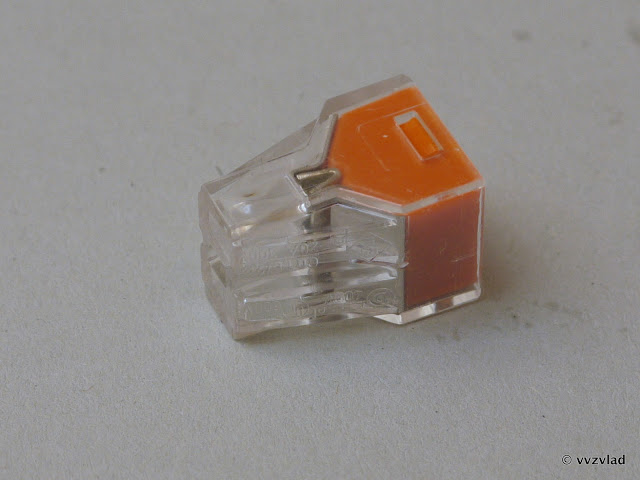

Вот вточности такие же, но прозрачные клеммы:
Плюс их в том, что через просвещающиеся стены видно на сколько глубоко запихнут проводок. Такая клемма подходит для 4 КВт. Но, есть одно огромное НО. Это означает что такими возможностями владеют только уникальные клеммы WAGO. Для других же наибольший ток ограничен более низким показателем.

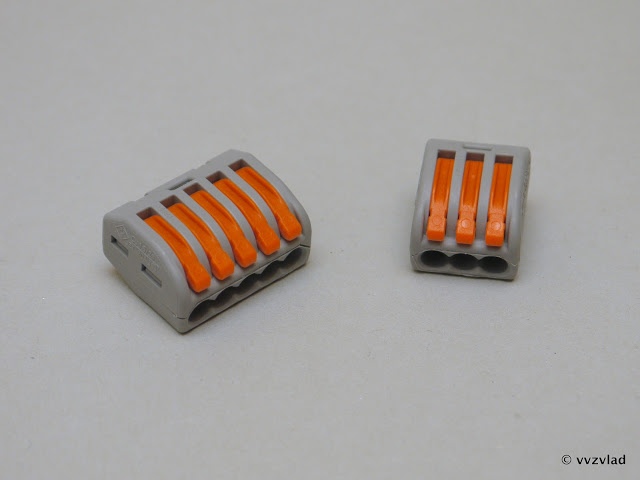

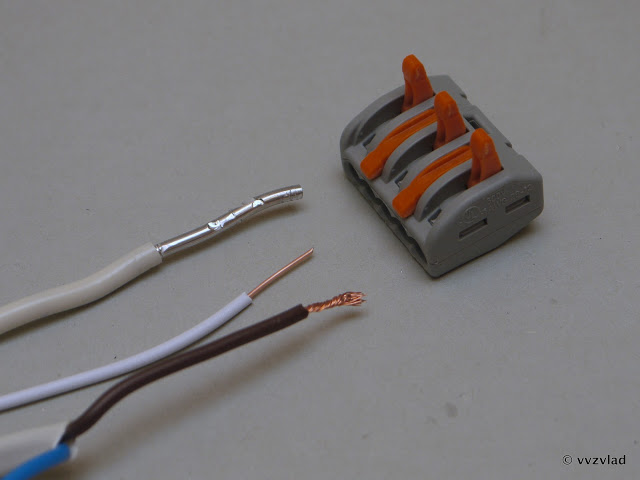

Клеммы WAGO серии 222
Такие клеммы будет неподменны, если есть провода различного поперечника и из различных материалов.

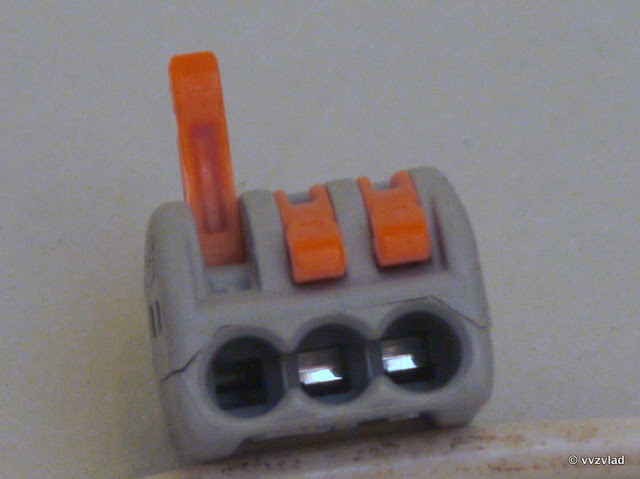

У этих клемм есть рычаги:

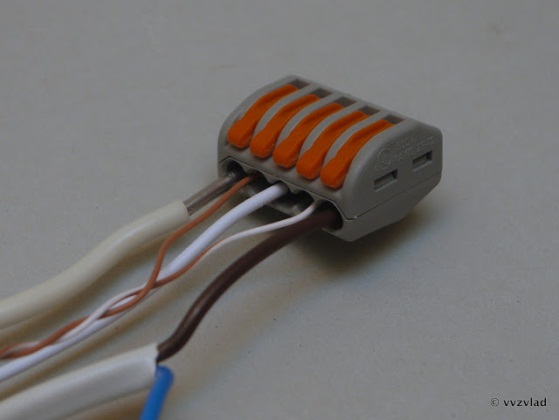

Когда рычаг поднят — то необходимо воткнуть провода и зафиксировать, опустив рычаг:
Можно поменять провод, подняв рычаг и вытянув его. Толковая штука, проводит ток до 32А.

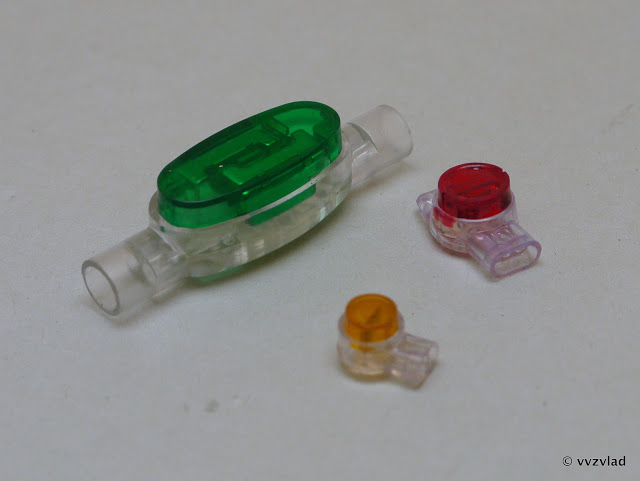

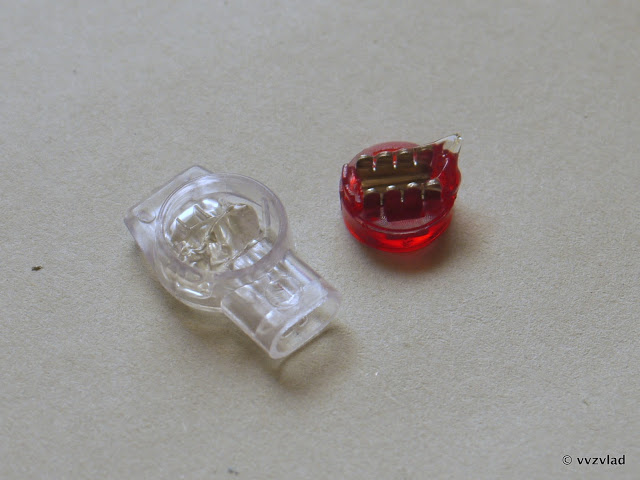

ScotchLok, электрический соединитель с врезным контактом.
Эти соединители подходят для слабеньких электрических устройств.
Применять эту конструкцию можно засовывая в нее сразу не один провод:

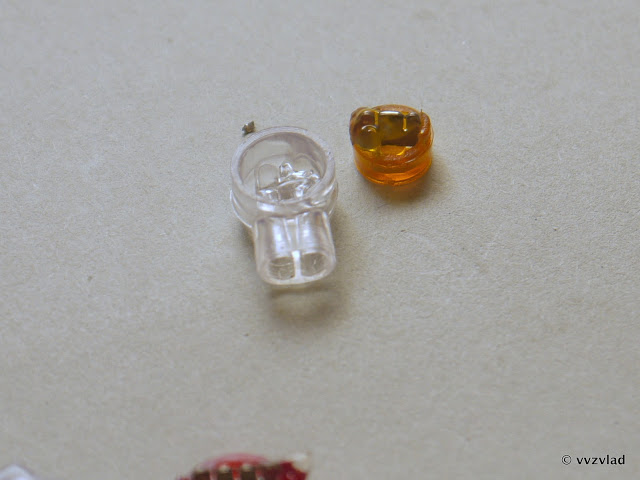

Разобрав электрический соединитель, можно узреть пластинку с зажимающей поверхностью, также — гидрофобный гель, защищающий от коррозии:
А может быть и 2 пластинки:

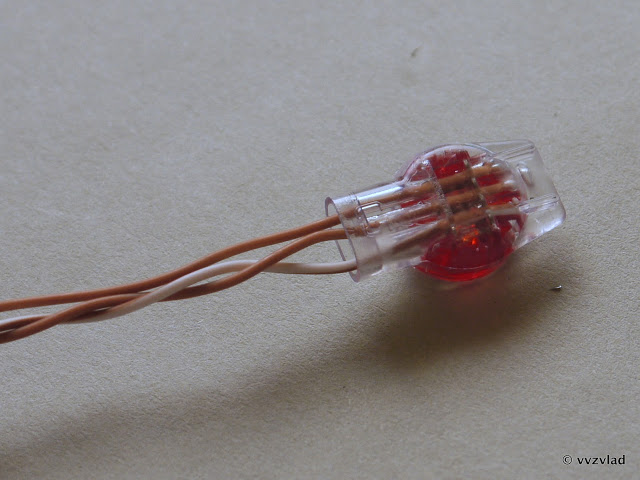

Так смотрится провод после заделки:
Для огромных токов

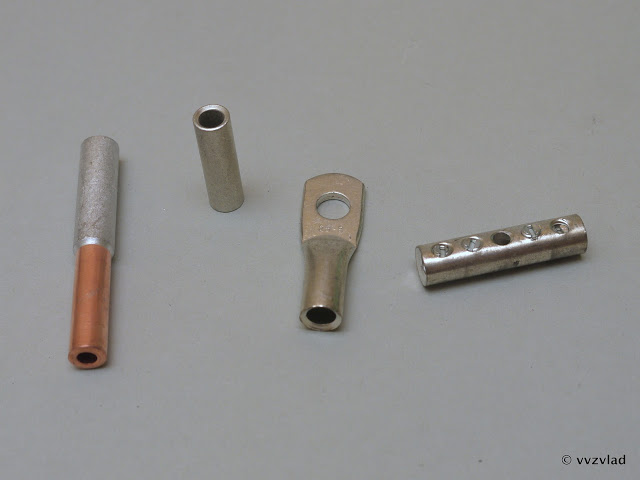

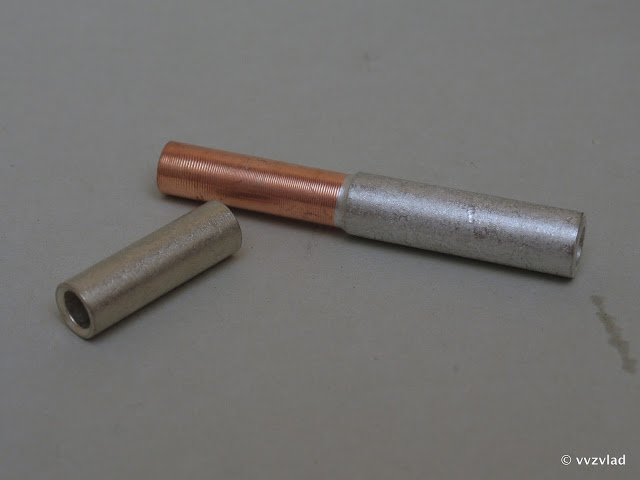

Для таких случаев есть варианты гильз:
Та гильза, которая вверху, соединяет дюралевый и медный провод, а та, что ниже подходит для всех видов проводов:
В гильзу вставялется один либо больше проводов и обжимается это все дело особыми клещами.

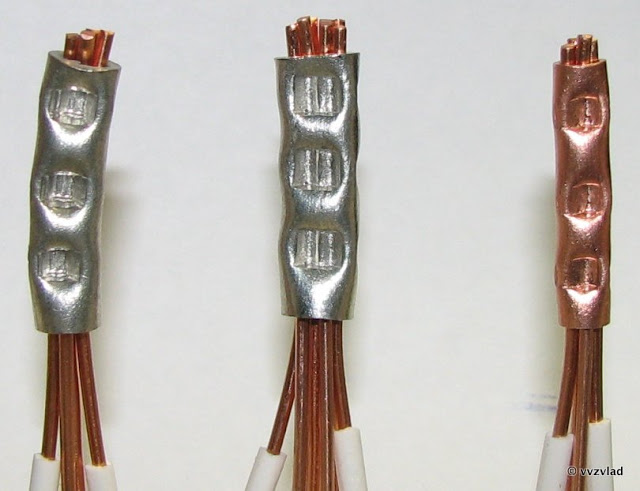

Вот эти гильзы побывали в зубах клещей:
Фурроров для вас и соблюдайте технику безопасности при работе с электричеством!
Комменты
kinokot, 03/06/2013 в 19:32
Правила устройства электроустоновок (ПУЭ) говорят, что провода должны быть соеденены под пайку, под сварку, под болтовое соединение, под опрессовку. Скрутка проводов делается, но только как 1-ый шаг перед следующим видом не разъемного соединения. Это просто как уточнение к статье.
А я желаю поделиться следующей хитростью. При использовании полиэтиленовых клемников с условием, что провода из 1-го и тогоже материала, сделайте скрутку проводов, а клемник оденте как гильзу сверху скрутки и затените болты. Отрезается клемник просто потому для вас не составит труда его поделить. Непременно изолируйте.
Я бы не рекомендовал применять полиэтиленовый клемник в качестве соединительного для разно вещественных проводов. Все из-за того, что болты срываются и контакт не довольно неплох. Для соединения проводов из различных материалов используйте клемники с болие неплохими болтами. Клемники Terminal Blocks серии TB подходят для этих целей либо им подобные.
Помните, что 70% пожаров случаются из-за неисправной проводки. Будте внимательны с эликтрическим током он без цвета, и без аромата, хотя отлично ощутим. Фортуны!
- Войдите, дабы ответить
energ, 03/06/2013 в 20:12
Отменная статья,спасибо,я сам электрик,тоже в ближайшее время использую ваговские конекторы,очень комфортно,в особенности если нужно временно заизолировать провода либо вызвонить их,при боте с полиэтиленовыми клемниками я использую наконечники,тоже очень комфортная штука.
- Войдите, дабы ответить
alexsey58, 09/06/2013 в 21:27
"В эту клемму можно, не опасаясь, запихивать даже дюралевый провод". Только для аллюминевых проводов сеществует клемма WAGO со специальной пастой, расчитанной для соединения аллюминевых проводов и предотвращающих их окисление.
Плюсы электрического соединения при помощи экспресс-клемм WAGO:
Надежное подключение одножильных/маложильных медных и/либо одножильных дюралевых проводников, также смешанный электромонтаж;
Каждый проводник имеет отдельное клеммное место;
Качество подключения не находится в зависимости от аккуратности электромонтажника;
Проводники не повреждаются;
Надежная защита от случайного прикосновения к токоведущим частям соединения;
Предусмотрена возможность измерения электрических характеристик электроцепи без нарушения изолированности соединения;
Гарантированная надежность контактов, исключающая куцее замыкание и разогрев в точке соединения;
Безопасность и порядок в распределительной коробке.
Клеммники Wago (типы 773; 273): главные характеристикиНаименование Ток (А) Число соединяемых проводов спектр сечений (мм2) Наличие контактной пасты
773-322 25 2 1,0-2,5 без пасты
773-324 25 4 1,0-2,5 без пасты
773-326 25 6 1,0-2,5 без пасты
773-328 25 8 1,0-2,5 без пасты
773-302 25 2 1,0-2,5 с пастой
773-304 25 4 1,0-2,5 с пастой
773-306 25 6 1,0-2,5 с пастой
773-308 25 8 1,0-2,5 с пастой
273-503 25 3 1,5-4,0 с пастой
- Войдите, дабы ответить
alexei2013, 30/09/2013 в 01:53
я естественно дико извиняюсь, но . медные и алюминевые провода скручивать можно и необходимо. ничего ужасного. я так вседа делаю. только . нужно их сначало смазать специальной граыической смазкой и будет для вас счастье. а скрутка применяется как неизменное соединение на 10-ки лет в северной америки во всех домах.
- Войдите, дабы ответить
kinokot, 08/01/2014 в 17:31
Не знаю на счет северной америки, у нас в Рф она тоже применялась довольно длительное время. Хотя на данный момент скртка в чистом виде запрещена вблизи правил, таких как ПУЭ и ППБ. Если делать проводку не подчиняясь правилам, то пожалуйста используйте скрутку в чистом виде. Одно но, при появлении пожара заключение будет только одно"не исправность проводки".
Повторюсь, что на скрутку в качестве гильз можно применять полиэтиленовые клеммы, это стремительно и легко. За то сделайте проводку согласно правил. И многих заморочек удасться избежать.
