Эта статья появилась благодаря комментаторам анонса статьи про самозажимные клеммники в домашней электрике. Я там на самом деле ничего не написал, это был просто анонс, зато (ключевое) НЕ подписчики начали истереть, видимо заблаговременно понимая о чем речь пойдет и что их чувства электриков из 40-х будут ущемлены.
Они своими действиями побудили меня написать и отдельную статью для них. Вот она. А 2-ая будет уже по делу, без разбора простых технологий и отсталых воззрений.
Скрутка — за это нужно руки отрубать
Это способ соединения проводов быдло-электрика. Скрутил и готово. «А чё ей будет?» — произносит туловище с красным носом и синим лицом, ставя при всем этом на розеточную линию автомат на 25А, дабы уж наверное.
Что после чего бывает вы уже не раз лицезрели в новостях.
Сктурка годиться только как времянка, к примеру для проверки какой-нибудь работоспособности, но менее. Достаточно стремительно такое соединение начнет распускаться и набирать переходное сопротивление. Это будет замкнутый круг — чем больше сопротивление тем больше нагрев и тем больше из-за термического расширения и последующего сужения при остывании скрутка будет терять плотность скрученности. И длиться это будет до того как она не начнет нагреваться так что расплавит изоляцию у проводов и произойдет куцее замыкание.
Так же скрутка никак не противоборствует коррозии, что делает ее неприменимой ни в домашней ни в
авто проводке.
Скрутка запрещена даже в отсталом ПУЭ.
Все, идем далее.

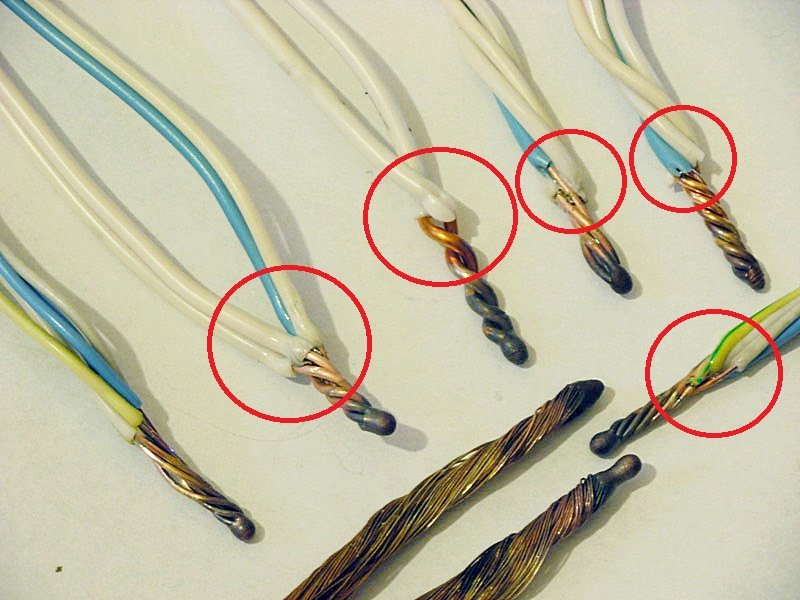

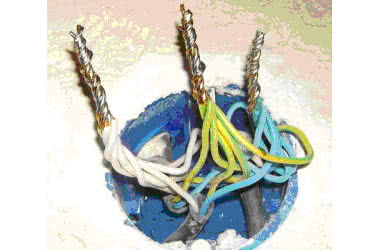

Сварка — из музея
Доисторический метод соединения проводов которым воспользовались наши деды. В их годы ничего больше не было, даже паять было часто нечем. Не умопомрачительно что это был единственный вариант.
С того времени развитие уже русского электромонтажа почему-либо тормознуло, на уровне этого «карбюратора». Тем временем ни в какой цивилизованной стране не пользуются этим способом из-за того что у него недочетов больше чем плюсов.
— накрепко соединяет провода
— только для моножильных проводов
— неудобство и огромные временные издержки
— нужно иметь сварочное устройство
— коррозионная устойчивость соединения под вопросом
— пожароопасность процедуры сваривания
— повреждение изоляции провода перегревом жил при сваривании (температура сварки 1080 градусов по цельсию, а медь прекрасный проводник тепла)
— необходимость наличия энергии на объекте
— качество изоляции соединения впрямую находится в зависимости от исполнителя
— не позволяет соединить различные проводники
Конкретно по этому скрутки должны быть большими, но изоляция все равно пострадает, при этом на довольно большой длине
Сварка накрепко соединяет только моножильные провода, многожильные от нее портятся и после гниют. И даже с моножилой по поводу долговечности можно поспорить, ибо сваривание происходит в кислородной среде, что будет содействовать предстоящему окислению.
Способ сам по для себя обычный, необходимо поначалу скрутить огромную скрутку, притащить и подключить к питанию (это если оно есть) некий сварной аппарат и после аккуратненько дабы не спалить вообщем всю изоляцию а только ее часть, выполнить то «самое надежное соединение». Для древесных домов так вообщем самое оно, беря во внимание что древесная пыль пылает как порох.
Изоляция готового соединения впрямую находится в зависимости от свойства используемых изоляционных материалов и грамотного их применения.
Данный простой метод стоит использовать только если недосягаемы современные материалы и инструменты, где-нибудь на далеком севере к примеру, где под рукою реально ничего нет. А делать так в городских квартирах либо личных домах где даже в магазин не нужно идти, все привезут с доставкой — это уже даже не забавно.
Мало о современной сварке
Пример ультразвуковой сварки используемой на производстве бытовой электроники (и не только лишь) для соединения проводов и присоединения к ним клемм.
Способ "холодный", изоляция проводника не повреждается и не идет процесс окисления во время сварки.
Куда более цивилизованный метод. Наименее распространен чем сварка т.к. просит огромных умений и способностей, а так же особых приспособлений дабы все вышло стремительно и отлично.
— накрепко соединяет провода
— соединение стабильно к коррозии
— практически не мучается изоляция проводов
— неудобство и огромные временные издержки
— нужно иметь паяльное оборудование и различные хитрые приблуды
— соединение может начать корродировать при применении некачественных либо неподходящих флюсов
— повреждение изоляции провода перегревом жил при неискусной пайке
— качество изоляции соединения впрямую находится в зависимости от исполнителя
— не позволяет просто так соединить различные проводники, необходимы спец припои
Недочетов у пайки меньше чем у сварки, но она более трудозатратна. При использовании плохого флюса и/либо наличия в нем кислоты, соединение мигом сгниет. Если не уметь паять, можно так же как и при сварке пожечь изоляцию. Расходы на паяльное оборудование (газовое) и флюсы+припои тоже можно отнести к минусам, все стоит средств.
Изоляция готового соединения впрямую находится в зависимости от свойства используемых изоляционных материалов и грамотного их применения.

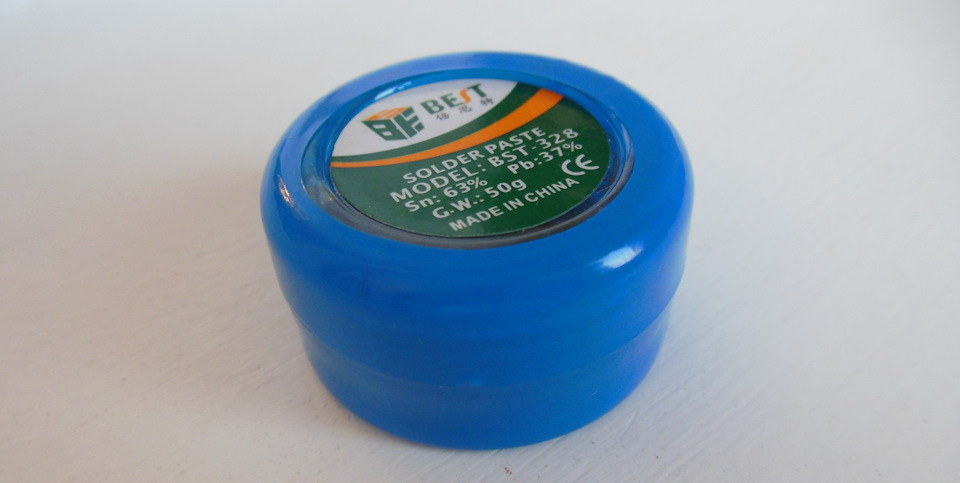

А всем тем кто делает пайку паяльной пастой с китайской помойки (али)…
… желаю напомнить — эти паяльные пасты предназначены для SMD монтажа на платах а не дабы ими пустоты заполнять. Т.е. надежность такового соединения в бытовой электрике мягко говоря под вопросом, в автомобилях и подавно.
Помню кто-то спрашивал про грамотную пайку в автомобилях. Вот.
Но такие штучки не всюду достать.
Обжим/опрессовка
Во всех смыслах — самый надежный метод соединения. Конкретно по этому он применяется и домашней электрике и авто, а так же во всей электронной технике.
— очень накрепко соединяет провода
— соединение стабильно к коррозии
— не мучается изоляция проводов
— высочайшая стойкость к вибрационным нагрузкам
— позволяет просто соединять различные проводники
— огромные временные издержки и накладность

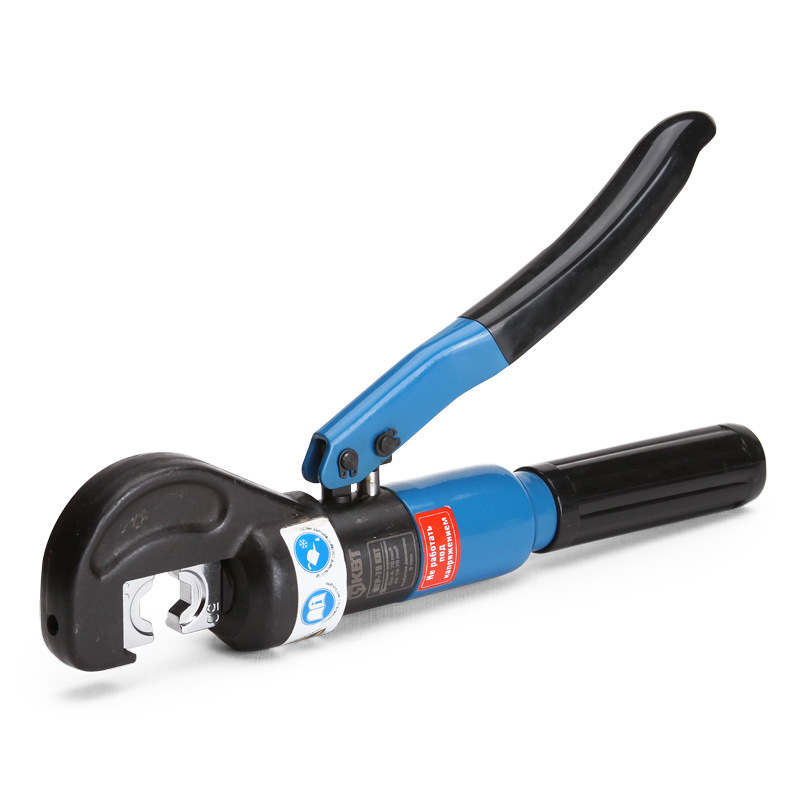

— нужно иметь спец инструмент и расходники
— качество изоляции соединения впрямую находится в зависимости от исполнителя
Это самый трудоемкий и самый дорогой метод из всех перечисленных выше, но он же самый высококачественный. Полностью не травмирует изоляцию провода при всем этом обеспечивает прекрасные характеристики переходного сопротивления поэтому как при высококачественной опрессовке происходит диффузия между проводниками. Обладает высочайшей коррозийной устойчивостью т.к. весь воздух вытесняется из соединения. Для 100% плотности соединения можно добавить в гильзу специальной проводящей смазки.
Можно соединять различные проводники по средствам би-металических гильз.

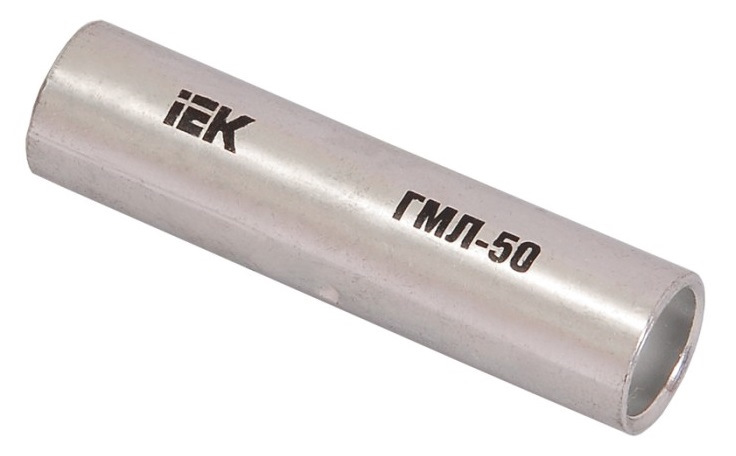

Дорогой этот способ так как необходимо иметь коллекцию ГМЛ гильз на все случаи жизни, плюс не просто конусновидных обжимные клещи, которые подходят для обжима наконечников на многожильных проводах, а настоящие гидравлические с гексагональными матрицами под каждый размер, которые совершенно работают с моножильным проводом.

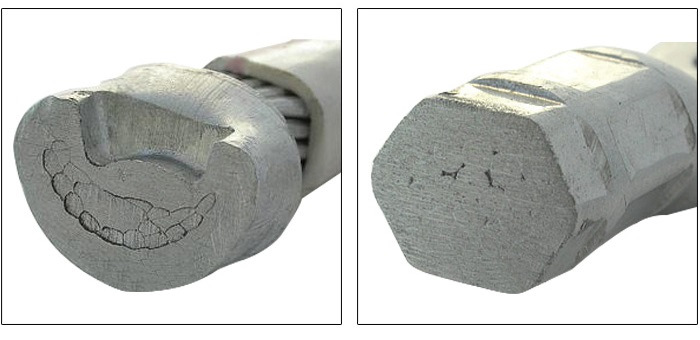

Разница между конусновидным и гексагональным обжимом
Вприбавок есть усредненные универвальные матрицы для гильз условных размеров и четкие матрицы для эталона DIN. Почему способ становится очень времязатратным.
Почему данный способ применяется, обычно, высококвалифицированными электромонтажными баригадами, которые ставят качество в ценность над ценой.
Лоховской обжим тоже существует.))) Так делать нельзя.
Заместо итога:
В следующей статье я расскажу о современных и надежных способах соединений которые не требуют спец инструментов и которые вы просто сможете выполнить сами.
Но там мы столкнемся с сектантами о которых я писал в самом начале. Воспользуюсь сейчас их методикой, заблаговременно напишу им ответ.
Окно в прошедшее — ПУЭээээээ
Свод правил пришедший к нам из 40-х, где до сего времени сваривают провода, вставляют питающий провод только сверху автомата и не знают о наличии самозажимных клемников, которые на данный момент всюду (в электрощитах, в распределительных коробках, в розетках). Серьезно принимать этот свод правил не стоит из-за его очень отсталости и невозможности соответствия ему при современном электромонтаже.
Даже те кто визжат что они делают все в согласовании с ПУЭ — нахально врут. В современной действительности выполнение всех пт от ненужно до тупо и нереально.
Но по истине грош ему стоимость так как нелегальная с 2003-го года дюралевая проводка в домах, в 2019 году будет опять разрешена! И поправки в славненькое пуээээ уже здесь как здесь. Нет, не про современные приблуды и как их монтировать сохраняя безопасность, а про то от чего издавна отказался весь цивилизованный мир.
Поздравляю всех с уверенным шагом вперед в прошедшее!
Для тех кто еще не знаком с этой восхитительной новостью.
Вот итак вот. А то не дай боже кто-то нищебродом станет, этого нельзя допустить, нужен новый рынок сбыта.
Я и мои подписчики ждем всех «карбюраторных» в комментах. Нам занятно будет поглядеть на то как вы с пеной у рта (и не только лишь) будете отстаивать честь различных скруток с соплями и свода правил который не просто отстал на 10-ки лет, а еще в добавок служит ОЛИГАРХАТУ а не популяции страны.
От себя замечу — выведение нового сплава алюминия более подходящего для проводки не меняет факта отсутствия спец «фуннитуры» для работы с ним. Вся сегоднящая чистовая электрика и автоматика рассчитана под медь, туда алюминий совать от не нужно (только с использование особых паст) до нельзя, даже измененный.
В теории его можно удачно применять, хотя это не очень комфортно (жилы будут очень толстые). Для этого будет нужно переучить монтажников и выпустить новые особые серии чистовой электрики (розетки и выключатели) специально под алюминий.
Еще неувязка в том что «того самого» алюминия мы можем и не узреть на реальных объектах. Велика возможность что застройщики начнут мухлевать и брать обыденный, кустарного производства да подешевле.
Так что в квартирах с отделкой от застройщика начиная с 2019 года — прикольная электрика в подарок. Имейте это в виду.
Как соединить согласно ПУЭ провода в распределительной коробке
Работа с электричеством просит бдительности. Если конкретно разобраться в дальнейшем процессе, то все можно выполнить без помощи других. Многие домашние мастера не знают, как в коробке соединить провода, ведь существует несколько методов решения намеченной цели. Следует признать, что от свойства соединения зависит работоспособность всей проводки.
Предназначение распредкоробки
От электрощитка провода расползаются по всему помещению. В каждой квартире непременно есть несколько точек подключения — розетки и выключатели. Дабы собрать все провода в одном месте и тем упростить сервис проводки, используются распределительные коробки. В них заводятся проводники от всех присоединенных устройств, а потом соединяются.
Нужно делать соединение проводов в распределительной коробке согласно ПУЭ (Правила устройства электроустановок). В согласовании с требованиями этого документа, проводники должны находиться на расстоянии в 15 см от потолка. В точках разветвления проводов инсталлируются распредкоробки.
Это обычной электротехнический девайс, который можно применять для ведения сокрытой и открытой проводки. Коробки имеют круглую или прямоугольную форму. Благодаря их использованию можно получить следующие достоинства:
- Возрастает ремонтопригодность проводки, так как доступ ко всем соединениям проводников открыт.
- Увеличивается уровень пожарной безопасности.
- Сокращаются денежные издержки и упрощаются электромонтажные работы.
Виды соединений
Дабы соединять провода в распределительной коробке, можно пользоваться одним из нескольких методов. Они все позволяют обеспечить надежный контакт проводников и домашний мастер вправе избрать более удачный.
Скрутка и опрессовка
Сходу следует сказать, что на данный момент внедрение скрутки проводов в распределительной коробке запрещено, так как этот способ признан самым ненадежным.
Решив избрать такое соединение, электрик воспринимает на себя ответственность за вероятные последствия. При всем этом сам способ подключения проводников очень прост. Поначалу с проводников необходимо снять слой изоляции на длине около 1 см, после этого аккуратненько накрутить провода друг на друга. При соединении проводов сечением наименее 1 мм, необходимо выполнить 5 либо более витков. Если подключаются более толстые кабеля, то малое количество витков составляет 3.
Опрессовка сейчас пользуется большой популярностью. Для выполнения соединения этим методом используются особые гильзы, поперечник которых подбирается в согласовании с размером пучка проводников.
Также принципиально применять гильзы, сделанные из такого же материала, что и токоведущие жилы. Обжим гильзы осуществляется при помощи специального инструмента.
Некоторые домашние мастера применяют для этого обыденные пассатижи, но качество такового соединения будет ниже. Для проведения работ необходимо поначалу снять с проводов изоляцию, после этого скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы при помощи пресс-клещей и последующая изоляция места контакта изолентой либо термоусадкой.

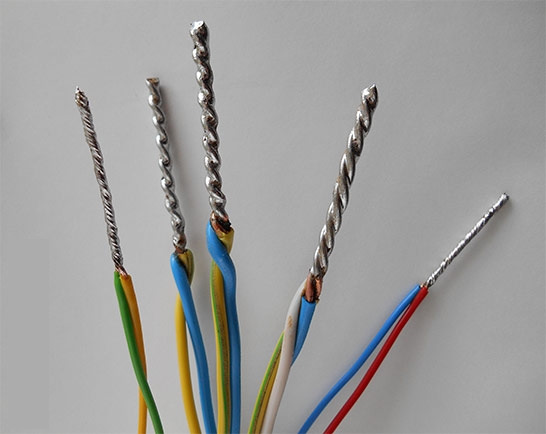

Пайка и сварка
После соединения проводников при помощи сварки выходит фактически целый провод. В итоге такому месту соединения не жутки разные нехорошие причины наружной среды. Но из-за необходимости применения специального оборудования, этот способ подключения пользуется большей популярностью посреди проф электриков. Сделать сварное соединение можно с внедрением следующих инструментов:
После снятия изоляционного слоя с проводов, их обнаженные участки нужна зачистить до блеска, используя для этого наждачку. На следующем шаге осуществляется рядовая скрутка. Потом в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финишном шаге необходимо зачистить место сварки от остатков флюса и покрыть его лаком.
Метод действий при соединении проводников пайкой аналогичен. Различия между этими 2-мя методами заключаются в применяемых инструментах и материалах.
Хотя соединение пайкой является достаточно надежным и долговременным, его не рекомендуется применять в местах, где проводники могут сильно греться либо вероятны значимые физические нагрузки.
Винтообразные зажимы и болтовые соединения
Внедрение контактных винтообразных зажимов позволяет накрепко соединить не только лишь однородные токоведущие жилы, но и разнородные провода. При всем этом цена таких зажимов невысока, что и сделало способ достаточно пользующимся популярностью. Все работы производятся за два шага:
- С проводников снимается изоляция на длине приблизительно в 5 мм.
- Обнаженные части проводов вставляются в зажим и затягиваются винтами.
Дабы не нарушить целостность токоведущих жил, необходимо держать под контролем усилие зажима. Прежде всего это касается работ с дюралевыми проводами.
Болтовые соединения отличаются высочайшей надежностью, но при всем этом оказываются массивными. Если применяется этот способ, то необходимо верно избрать распредкоробку. Современные модели в большинстве случаев имеют маленькие габариты.
Также необходимо отметить и самозажимные соединения, которые стали очень пользующимися популярностью в последние годы. Такие зажимы не только лишь ординарны в использовании, но и содержат снутри особый состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, необходимо поднять рычаг клипсы. Когда в нее будет введен обнаженный конец кабеля, рычаг опускается и происходит соединение.
Установка коробок
Для сотворения высококачественной проводки в помещении недостаточно знать, как верно соединить провода в распределительной коробке. Очень принципиально уметь установить саму распредкоробку. В квартирах и личных домах в большинстве случаев применяется сокрытая проводка, так как она не портит интерьер помещения. Поначалу на стенки необходимо нанести разметку, обозначив точки монтажа электрического оборудования и пути прохождения проводников.
В итоге можно просто высчитать нужное количество материалов. Также лучше составить схему электросоединений, дабы упростить процесс подключения электроприборов. На следующем шаге в поверхности стенок следует выполнить штробы при помощи специального инструмента — штробореза. Не считая этого, необходимо вырезать ниши для установки коробок, выключателей и розеток. В большинстве случаев распредкоробки для сокрытой проводки инсталлируются на алебастр.

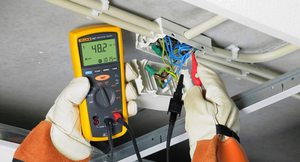

Когда все работы по укладке проводников и установке электрического оборудования завершены, нужно выполнить подключение проводов в коробках одним из рассмотренных методов. На финишном шаге подключаются розетки и выключатели, а потом осуществляется проверка работоспособности всей системы.
Зная особенности монтажа распределительных коробок и правила соединения в них проводников, все работы могут быть выполнены без помощи других. Они не отличаются высочайшей сложностью и заморочек появиться не должно.

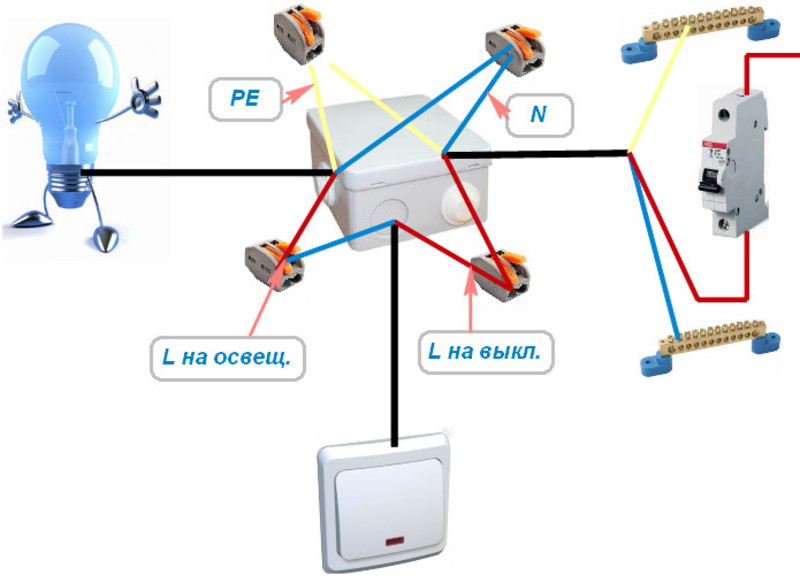

Соединение проводов в распределительной коробке
Независимо от вида распределительной коробки, а она может быть внешней либо внутренней, жилы проводов в ней должны соединяться накрепко, что обеспечить пожарную безопасность на объекте хоть какой трудности.
При этом в ней могут соединяться жилы медные, дюралевые, также их композиция
Методы соединения жил следующие:
- скруткой;
- опрессовкой;
- при помощи болтов;
- при помощи особых самозажимных соединений;
- пайкой;
- сваркой;
- при помощи кабельных сжимов;
- при помощи клеммных колодок.
Любой из этих методов имеет свои особенности и осуществляется при помощи определенного инструмента и приспособлений.
Разглядим более тщательно любой из них:

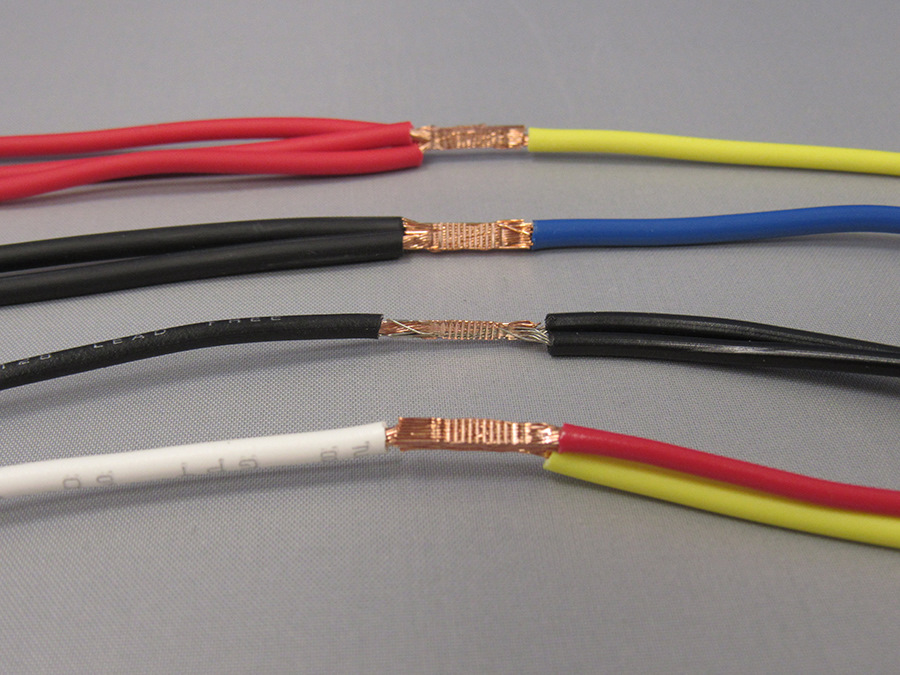

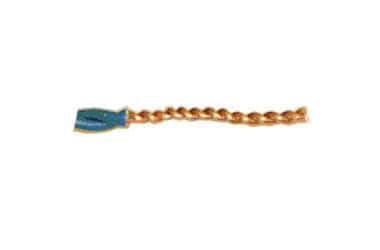

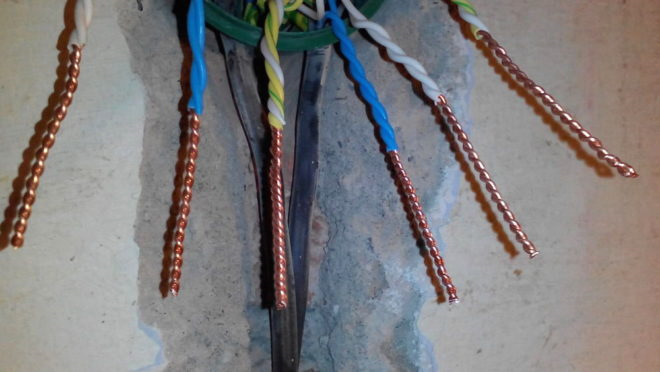

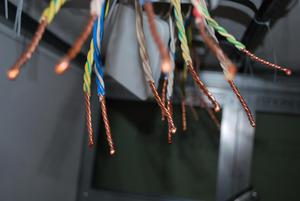

Соединение проводов скруткой
Таковой метод неплох только для проводников, которые изготовлены из 1-го и такого же материала – медные жилы либо дюралевые. Не самый надёжный и неопасный способ, но самый обычный и резвый, требующий минимум квалификации.
Главные правила выполнения следующие:
- скручивать нужно сразу 2 провода, наматывание 1-го на другой неприемлимо;
- скручивать можно менее 6 жил;
- жилы многожильного провода нужно за ранее скрутить между собой, а потом уже жилы различных проводов.
Для выполнения таковой операции пригодиться ножик либо стриппер для обрезания изоляции на нужную длину и зачистки изоляции. Пригодятся плоскогубцы либо шуруповерт, при помощи которых делают скручивание.
Такое соединение непременно должно в распределительной коробке быть изолировано изолентой либо термоусадочной трубкой, при этом они должна входить на изоляцию проводников. Метод считается не надежным и ПУЭ-7 не советует делать соединение всех проводов способом скрутки.

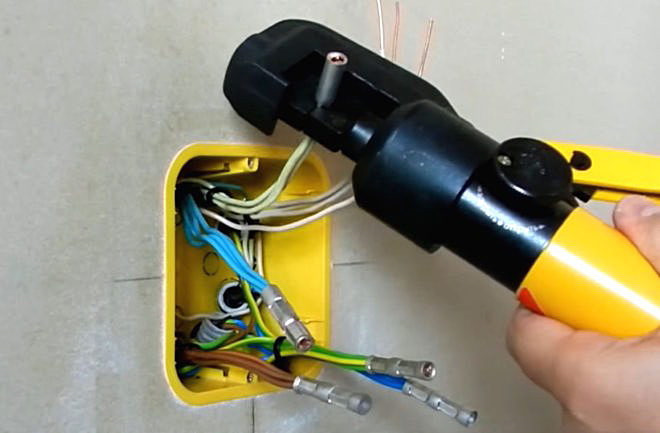

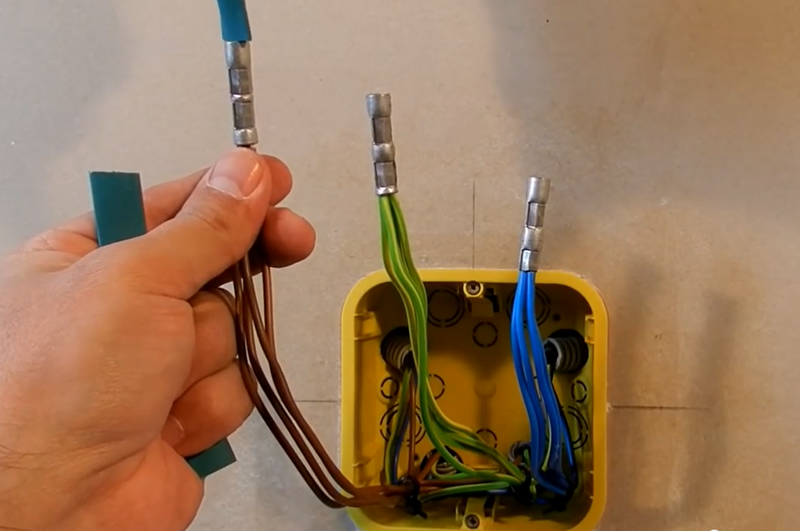

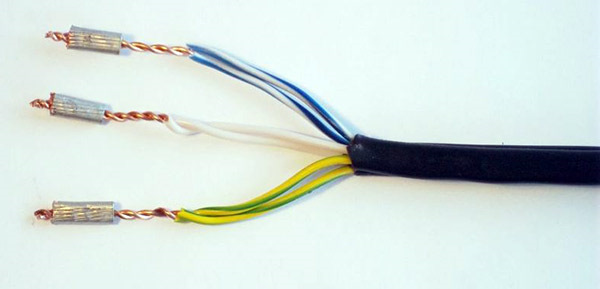

Соединение проводки опрессовкой
Для этого метода соединения пригодятся особые гильзы, ножик либо стриппер, пресс-клещи и кусачки либо бокорезы.
Работы производятся в таком порядке:
- при помощи ножика либо стриппера очищается изоляция на длину, которая соответствует длине гильзы;
- очищенные концы плотно вставляются в гильзу (при появлении пустот их нужно заполнить обрезками жил);
- делают 2 ÷ 3 жима по гильзе пресс клещами, рабочей зоной соответственной поперечнику гильзы в различных направлениях;
- подрезают кончики жил, выходящие за гильзу при помощи бокорезов;
- изолируют термоусадочной трубкой либо изоляционной лентой так, дабы они выходили на изоляцию и за наружный срез гильзы.

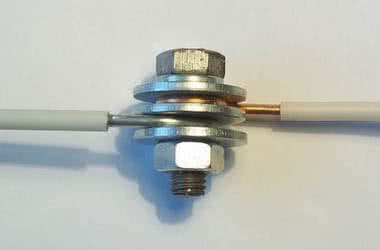

Соединение кабеля при помощи болтов
Осуществляется с применением болтов, гаек и шайб при помощи такового инструмента как гаечный ключ. Пригодятся также ножик либо стриппер для снятия изоляции и круглогубцы. Способ неплох тем, что можно соединять провода не только лишь, сделанные из 1-го материала, но и из различных, т.е. дюралевые и медные. Обширно применяется в электромонтажных работах, там где нужна завышенная надёжность соединения и высочайшая нагрузка.
Работы производятся в таковой последовательности:
- зачищаются концы проводов от изоляции с таким расчетом, дабы можно было выполнить петлю таким поперечником, который оденется на болт;
- одеваются на болт изделия в таком порядке:шайба — петля проводника — шайба – петля провода – шайба – гайка;
- делают тщательное затягивание гайки;
- изолируют полученную конструкцию изоляционной лентой.

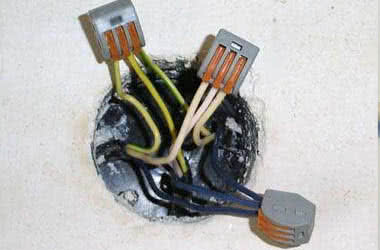

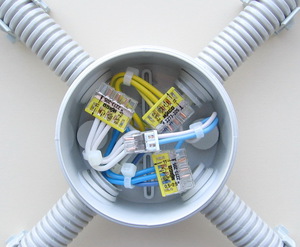

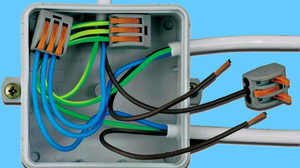

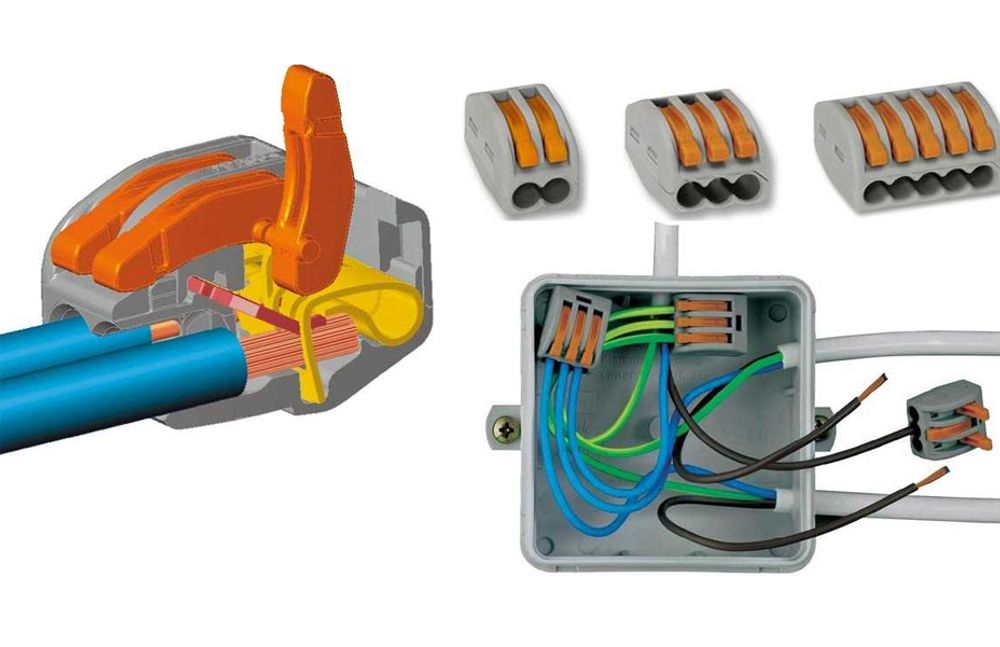

Соединение проводки при помощи особых самозажимных соединений
Такие приспособления для зажима проводников именуют самозажимными клеммниками.
Их рабочий орган сделан из медного сплава, имеющего нужный уровень жесткости.
Самозажим обеспечивается металлической пружиной.
Все деяния по соединению заключаются в зачистке провода от изоляции, размещении его в паз коннектора.
Обычно таким методом монтируют освещение.
Соединение пайкой
При всем этом методе пригодиться паяльничек мощностью не выше 100 Вт, канифоль и припой.
Метод выполнения соединения следующий:
- убирают изоляцию хоть каким комфортным методом;
- скручивают провода;
- делают прогревание канифолью, расположив проводники кончиками ввысь;
- залуживают припоем скрутку;
- изолируют соединение.

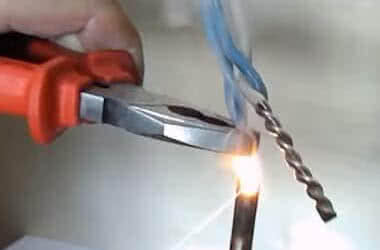

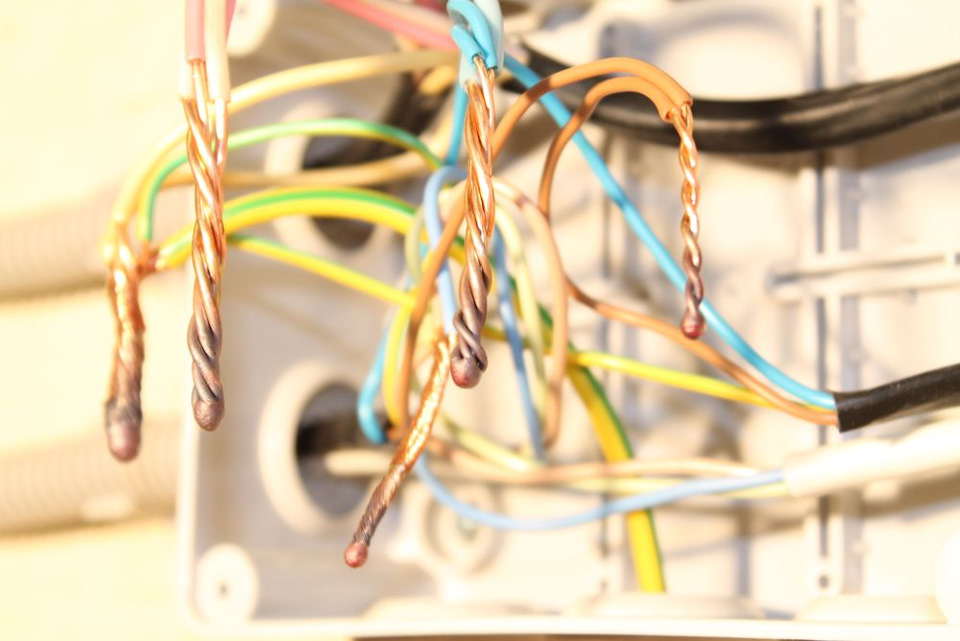

Соединение кабеля сваркой
Соединяют медные проводники особыми электродами омедненного типа, именуемые карандашами на токе от 70 до 120 А.
Все деяния сводятся к следующим операциям:
- снятие изоляции;
- скрутка на длину более 50 мм;
- установка на скрутку теплоотводящего зажима;
- подключение массы сварочного аппарата (в большинстве случаев инверторного типа);
- выполнение операции сваривания до возникновения на конце скрутки шарика металла;
- остывание;
- изоляция места сварки с заходом на изоляцию.

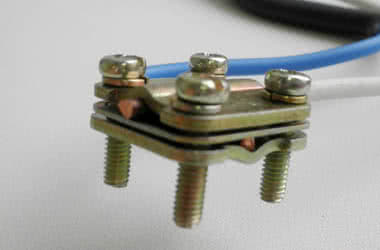

Соединение при помощи кабельных сжимов
Такие приспособления именуют орешками.
Используют по мере надобности выполнить ответвление от магистрального провода, не разрывая основную линию.
Снутри корпуса из электроизоляционного материала, состоящего из 2 частей, находится металлической сердечник.
Он состоит из 2-ух плашек и пластинки.
После установки проводов они сжимаются с помощью стяжных болтов.
Для соединения нужно всего только снять с провода изоляцию.
Она снимается лишь на длину прижимающей пластинки.

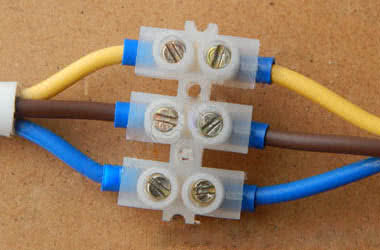

Соединение при помощи клеммных колодок
Соединение производят при помощи клеммных колодок винтообразного типа.
Для этого делают следующие деяния:
- снимают изоляцию;
- по мере надобности зачищают жилу для улучшения проведения тока;
- вставляют в ячейку жилу;
- зажимают проводник при помощи особых винтов.
Верно выполненное соединение проводов в распределительной коробке залог удачной и долговременной эксплуатации освещения, электрических устройств, устройств и оборудования на объекта. Потому рекомендуется верно подобрать метод соединения.
