В статье мы разглядим как осуществляется пайка проводов в распределительной коробке: паяльничком,своими руками, горелкой, пошаговая аннотация.
Преимущество пайки перед остальными методами соединений
Соединение проводников в распределительной коробке можно делать несколькими методами, но только пайка и сварка дают цельное соединение с наименьшим переходным сопротивлением в месте контакта. Так как сварку проводов в домашних критериях без специальной аппаратуры выполнить проблемно, то спаять провода может фактически каждый желающий.
Дабы верно и аккуратненько спаять провода, нужен приблизительно таковой список инструментов:
- Ножик для зачистки изоляции;
- Бокорезы;
- Пассатижи либо плоскогубцы;
- Наждачка;
- Паяльничек;
- Припой;
- Флюс.
Пайка проводов
Порядок работы при пайке проводников таковой:
- Снятие изоляции;
- Зачистка проводов;
- Облуживание;
- Скрутка;
- Пайка;
- Изолирование.
Перед тем, как приступить к соединению проводов, необходимо обусловиться с их длиной. Провода обрезаются таким макаром, дабы при пайке они находились снаружи распределительной коробки, а позже были бы уложены хотимым образом. Нельзя укладывать провода в натяг. Излишний припас также неуместен в ограниченном пространстве.

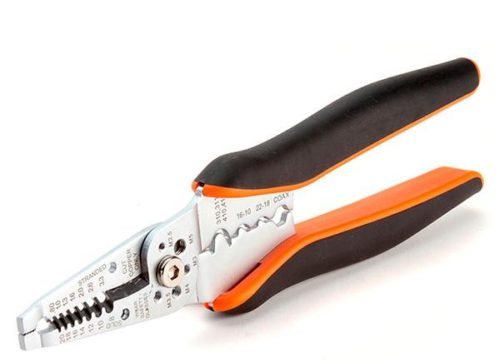

Для снятия изоляции применяется остро заточенный ножик либо особый инструмент (Набросок 1).
Набросок 1. Инструмент для снятия изоляции с проводов – стриппер.
При работе ножиком процесс снятия изоляции должен припоминать движения ножика при остругивании карандаша. Нельзя делать радиальный надрез изоляции либо надрезать ее бокорезами либо пассатижами. Поперечная риска либо царапинка на проводе может послужить предпосылкой обрыва. В последнем случае, такая методика допускается лишь на многожильных проводах. Длина обнаженного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть более 2-х.
Перед облуживанием поверхность жил необходимо зачистить с помощью ножика либо тонкодисперсной наждачной бумаги от следов окисла. Зачистив провода, лучше сразу их облудить, дабы не образовалась пленка окисла на поверхности. На поверхности припоя окисел появляется рыхловатый и не будет мешать последующей пайке, потому перерыв в работе после шага облуживания не имеет ограничений по времени.

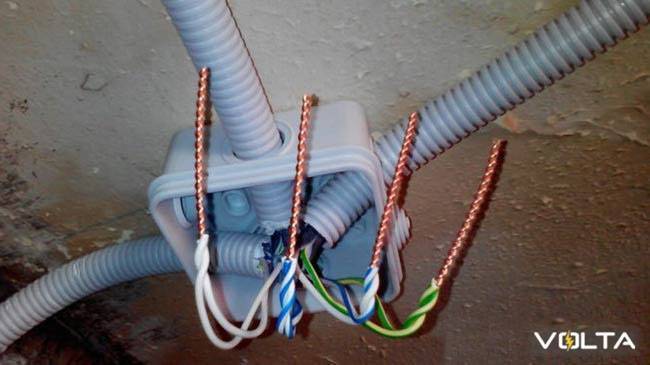

Облуженные проводники скручиваются вкупе с помощью пассатижей либо плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, дабы не отломались зачищенные концы. Лучший вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровненький. При работе с толстыми проводами они нередко на конце скрутки ориентированы в стороны, потому выступающие концы необходимо обрезать. На рисунке ниже показаны разные методы скрутки проводов под пайку (Набросок 2).
Скрученные провода спаивают с помощью паяльничка таким макаром, дабы скрутка была умеренно со всех боков покрыта слоем припоя без пропусков и наплывов. Качество спайки впрямую находится в зависимости от того, как отлично были облужены зачищенные концы.

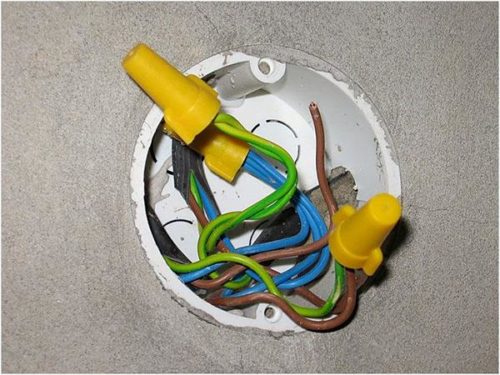

После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция либо особые теплостойкие пластмассовые наконечники. Их длина должна быть таковой, дабы они отчасти заходили на изолированные участки проводов (Набросок 3).
Набросок 3. Изоляция спаек с помощью пластмассовых колпачков
Нельзя использовать для изоляции обычную ПВХ изоленту, так как при нагревании проводов, к примеру, при превышении нагрузки, ПВХ просто плавится и это может привести к недлинному замыканию снутри распределительной коробки.
Выбор мощности паяльничка
Для высококачественной пайки нужен довольно мощнейший паяльничек, более 65 Вт. Медь является очень неплохим проводником тепла, потому отлично отводит тепло от области пайки. Маломощный паяльничек не успеет подогреть место скрутки до того, как начнет расплавляться изоляция проводов, а недостающий прогрев может привести к так именуемой «холодной пайке». Слабо нагретый припой имеет низкую текучесть и не способен умеренно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую крепкость. Спаянные таким макаром проводники будут иметь высочайшее переходное сопротивление и, с течением времени, растеряют контакт между собой. Паяльничек должен прогреть место спайки за время менее 1 минутки. Поверхность припоя после застывания должна быть гладкой и иметь равномерный сияние.
Тип припоя паяльничка
Посреди всего огромного количества типов припоя, для пайки медных проводов можно применять только некоторые. Таблица черт более распространенных марок припоев
Марка припоя
Область использования
1-ые три марки припоя имеют очень низкую температуру плавления и невысокую крепкость. Для пайки сильноточных цепей они не применимы. Напротив, последняя марка припоя очень тугоплавка. Пайка таким припоем приведет к перегреву и плавлению изоляции. Более нередко используются припои марок ПОС-40 и ПОС-61. Они стоят дешево и обширно доступны. Большая часть радиолюбителей применяют в собственной работе припой марки ПОС-61.
Защита места пайки от окисления. Флюс
Флюс служит для защиты места пайки от окисления кислородом воздуха и растворения тончайших пленок окислов на поверхности материала. Для пайки меди более нередко применяются такие флюсы:
Таблица черт более распространенных флюсов для пайки меди и ее сплавов
Марка флюса
Состав
Самый обычной и дешевенький и беспроигрышный вариант – обычная канифоль. Единственное затруднение при ее использовании, то, что она находится в жестком состоянии и просит способностей при нанесении на спаиваемые детали.
Еще удобнее в использовании спиртоканифоль. Она представляет собой раствор канифоли в этиловом спирте. И имеет вид густой желтой воды со типичным запахом. Удобство применения состоит в том, что на место пайки ее можно нанести кисточкой либо окунуть в баночку с флюсом скрученные проводники.
Более широкие способности имеет активированный флюс ЛТИ-120. При его применении нет необходимости в зачистке новых проводников. Зачищать необходимо только такие, которые имеют темный цвет из-за окисления поверхности. Так как имеются определенные трудности в зачистке многожильных проводов, то использование активированного флюса приветствуется.
Все перечисленные флюсы не требуют смывки после окончания пайки, так как полностью нейтральны по отношению к материалу проводника.
Совет #1: Спиртоканифоль просто приготовить без помощи других, растворив порошок канифоли в 96% этиловом спирте. Если канифоль сыпать в спирт умеренно узкой струей при помешивании, то процесс растворения займет всего пару минут. При отсутствии спирта в последнем случае можно пользоваться ацетоном. Пропорции для изготовления те же самые. Следует учесть, что ацетон более летуч, потому испаряется существенно резвее. К тому же он ядовит.
Разработка пайки и лужения
Для того, дабы спаять либо облудить провода, их необходимо расположить так, дабы они размещались по способности горизонтально и был доступ со всех боков для нажимала паяльничка. Вопреки многим советам, нельзя ставить скрутку вертикально, так как при пайке капли расплавленного припоя могут скатиться со скрутки и нарушить изоляцию в нижележащих проводниках.
Если впору не найти и не удалить такую каплю, то она потом, может вызвать куцее замыкание. Для наилучшего контакта нажимала паяльничка с проводом, конец нажимала должен быть плоским и отлично облуженным. Окисленное нажимало имеет темный цвет, не держит припой и для пайки не годится. Зачистить нажимало можно при помощи тонкодисперсного ратфиля. Зачищенный конец немедля обмакивают во флюс и облуживают методом растирания капли припоя на поверхности древесного брусочка (Набросок 4).

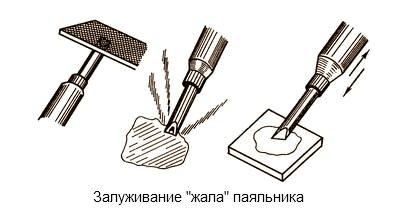

Набросок 4. Облуживание нажимала паяльничка
Совет #2: Комфортно скооперировать зачистку и облуживание на куске наждачной бумаги, заблаговременно присыпав его порошком канифоли и маленькими кусками припоя.
Отлично залуженное нажимало должно быть блестящим, не иметь раковин. При плавке припоя он должен оставаться на конце нажимала в виде маленькой неровности (Набросок 5).
Набросок 5. Верно облуженное нажимало паяльничка.
Для облуживания провод нагревают паяльничком и, сразу, прикасаются к месту нагрева куском канифоли до ее плавления. Водянистый флюс наносят заранее, до начала нагрева. Проводя жалом паяльничка вдоль провода, умеренно покрывают его слоем припоя. Многожильные провода до скрутки не облуживают, так как позже скрутить их будет нереально.
Облуженные провода скручивают между собой. Для пайки разработка несколько отличается, так как здесь нужна большее количество припоя. После нанесения флюса паяльничком прогревают сразу скрутку кончик прута припоя. Расплавленную каплю умеренно распределяют по всей поверхности, следя, дабы она была вполне покрыта слоем припоя. По мере надобности функцию повторяют. Тут главное — не перегреть провода, дабы не расплавилась изоляция. При спайке тонких проводов припой переносится на кончике нажимала. Многожильные провода требуют огромного количество флюса, дабы он мог заполнить все свободное место между жилами.
Пайка при помощи тигля и горелки

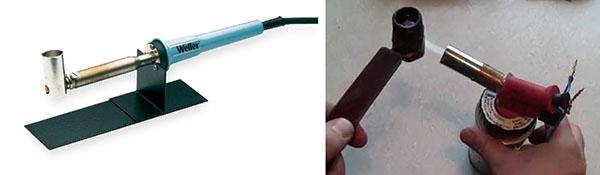

При огромных объемах работ имеет смысл делать их с помощью тигля, который представляет собой полый железный цилиндр с ручкой, заполненный расплавленным припоем. Тигель может производиться как насадка на мощнейший паяльничек либо греться с помощью газовой горелки (Набросок 6).
Набросок 6. Электрический и газовый тигли для пайки проводов
Большой объем металла в тигле не позволяет ему стремительно остывать, потому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такового метода пайки в том, что облуживание и спайка скрутки происходит фактически одномоментно, когда покрытые флюсом проводники опускаются стопроцентно в ванну с припоем.
Меры предосторожности во время пайки
При пайке, в особенности с помощью тигля, необходимо работать очень аккуратненько, дабы не получить ожог расплавленным припоем. Пары свинца ядовиты, потому при огромных объемах работы необходимо воспользоваться респиратором.
Чего категорические нельзя делать!
Неприемлимо для пайки проводов применять кислотосодержащие активные флюсы, так как они требуют полного удаления после окончания работы. Остатки флюса жестко действуют на материал проводников и в самом скором времени провода будут окислены прямо до полного разрушения. В особенности разрушительны для меди хлористый цинк либо паяльная кислота.
Cкрутка проводов
Хоть какой вид электромонтажных работ, конечно-же лучше доверить спецам, конкретно тем, которые знают своё дело от а до я и в правильном порядке делают всю нужную работу.
Давайте вспомним, как проводилась скрутка проводов практически 5 10 годов назад . (Так каждый делал и я в основном уверен, что по такой-же схеме электрики самоучки проводят скрутку проводов и до сего времени).
Если есть провод и на пути его укладке стоит распределительная коробка, он непременно в ней должен подсоединиться к фазе и нулю, ведь ему откуда-то необходимо брать электричество? А прямым его ну ни как не выполнить, от подстанции. Итак вот. Брались концы проводов и просто скручивались между собой, фаза к фазе, ноль к нулю, ну вообще по одному проводу. Любая жила провода в месте соединения обматывалась изоляцией, а после всё это, с помощью той-же изоленты, соединялось в один адов клубок, который запихивался в распределительную электро. коробку. Там этих клубков было ( ну и в некоторых квартирах и домах, это можно и до сего времени следить) несколько, в особенности если это распределительная коробка на кухню, туалет, ванную, коридор, ну либо центральная распред. коробка. И вот этот закуток для тараканов там для себя потихоньку нагревался, эта изоляция выветривалась, провода коротили, ну а в следствии неожиданного замыкания, чего или перегорело в квартире либо просто пропал свет в некоторых комнатах.
Дело всё в неверной скрутке проводов, хотя только скрутку и обмотку нельзя в таких последствиях инкриминировать. Причина может быть и в сечении провода (не выдерживает нагрузки электроприборов), различные по собственной структуре провода — дюралевые соединены с медными.
Итак вот, по правилам в распределительной коробке и не только лишь, провода должны скручиваться как обрисую ниже.
Скрутка проводов только впереди. На данный момент главное уложить провода в гофру, придумать, где для вас удобнее будет включать и выключать свет, где ставить либо вешать телек и заряжать ноутбук, будет находиться осветительные приборы либо торшер. На стенке выполнить надлежащие отметки. Вспомнить свои фантазии по расстановке мебели и кое-где снизу либо в труднодоступном месте для прямого взора, сконструировать распределительную коробку, в которую сведутся все провода от розеток и выключателей, и в которую войдёт провод питания, несущий жизнь всем вашим электрическим устройствам.

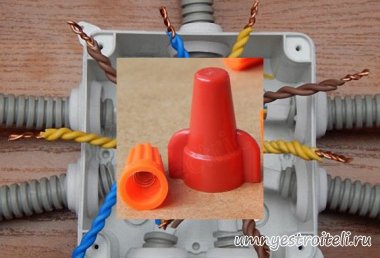

Итак вот! Если у ваша квартира укомплектована по максимуму бытовыми устройствами и всё что можно добавить, это электрический говорящий климат контроль и провода по сечению подобраны с припасом, они изготовлены из 1-го вещества, то в коробке для скрутки проводов можно применить сиз. (С.И.З — соединительно изолирующие зажимы, колпачки). Перед тем как об нажимать провода колпачком, их стоит скрутить как это обычно делаем и сверху накрутить колпачок. Броским примером, как скручиваются провода перед закруткой сиз колпачков на рисунке ниже.
Если у вас проводка состоит из различных проводов и планируется скрутка дюралевых, и медных проводов, нагрузка электроприборов не рассчитана, то что-бы не замкнули провода, не стоит их скручивать. В таком случае необходимо применить клемники, но не те клемники которые показаны на картинке с лева в верху статьи (из пластмассы), а с помощью фарфорового клемника, который после, стоит замотать хоть какой изолентой.
