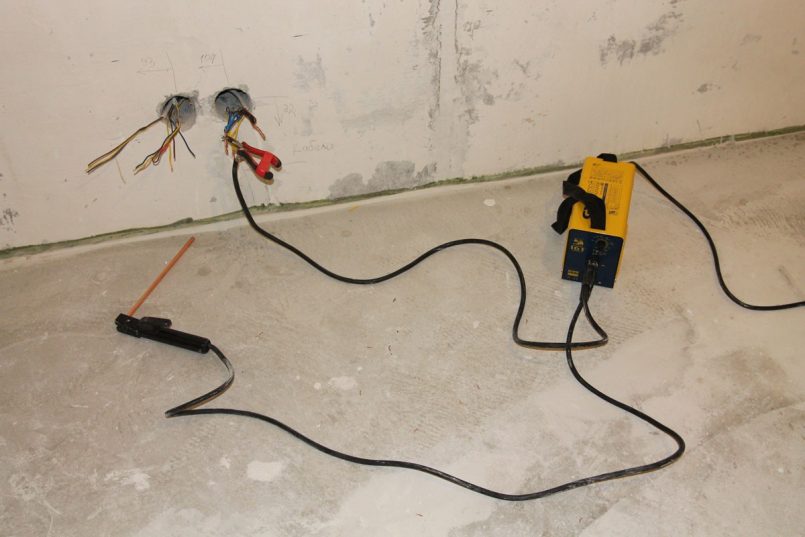

В текущее время, обычная скрутка проводов как вид соединения в электрике — запрещена. Но при всем этом, она часто применяется для большей надежности контакта при других вариантах соединений, к примеру при сваркае проводников.
Ранее я уже говорил о всех разрешенных методах соединения проводов при монтаже проводки. Для по-настоящему надежного и долговременного соединения, которое пройдёт всякую проверку, непременно выбирайте какой-то из них.
На данный момент же я подробнее расскажу о том, сколько проводов можно скручивать вкупе. Более того, вы узнаете обычное правило, следуя которому просто обусловьте необходимое количество проводов любого сечения для скрутки.
Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.
И, при желании, можно скручивать совместно хоть 50 жил, но делать этого я очень не рекомендую, на данный момент расскажу почему.
Многие проф электромонтажники, произнесут для вас практически следующее: «Верная скрутка медных проводов, при прокладке электрики, сама по для себя довольно надежна и без применения дополнительных сжимов, сварки, клеммников либо гильз».
И вы непременно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько 10-ов лет, а там соединения выполнены через обыденные скрутки. При всем этом они, как и вся остальная проводка, в состоянии близком к безупречному.
Этому есть обычное разъяснение — верная скрутка проводов, предполагает равномерную их свивку, с необходимым усилием, достаточной длины, с внедрением правильной изоляции и т.д.
Всё это в комплексе даёт надежный долговременный контакт, который не просит дополнительных ревизий для протягивания.
На как вы осознаете, дабы делать проф скрутки жил кабелей, нужен определенный опыт и способности. Нарушение технологии приводит к нехорошему контакту. Такое соединение просто небезопасно, оно может нагреваться и быть источником возгорания.
Вот поэтому было принято решение запретить все скрутки при соединении проводов. Другие способы еще легче контролируются и прощают некоторые ошибки при монтаже. Таким макаром увеличивается общая безопасность электрики.
По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Достигнуть высококачественной скрутки огромного количества жил проводов без опыта фактически нереально.
Сколько проводов должно быть в скрутке
В большинстве случаев, рекомендуется собирать менее 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, в особенности если не достаточно опыта, менее 4х. Кабели с таким сечением используются в квартирах для розеточных групп.
Проводников сечением 1.5мм.кв., применяемых для освещения, можно взять и больше. А кабели, идущие на электрическую плиту, с сечением жил 6мм.кв, как вы осознаете даже 6 штук аккуратненько соединить на скрутку без опыта очень тяжело.
Чтобы не заучивать очень рекомендованное для скруток количество проводов:
Есть обычное правило:
Суммарное сечение всех жил в скрутке не должно превосходить 16 мм.кв, а полное количество проводов 6ти штук

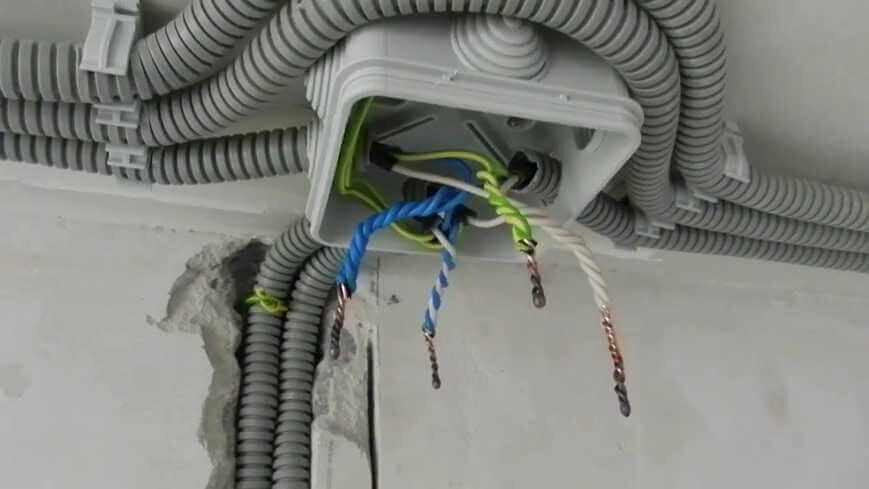

Стандартные распределительные коробки, в большинстве случаев имеют до 6ти мест ввода кабеля, соответственно скруток с огромным количеством проводников обычно не выходит.
Очередное обычное разъяснение ограничению наибольшего количества жил следующее – большее их количество просто не дозволит отменно ухватить их инвентарем при работе.
Поэтомуо я рекомендую не скручивать более 6 проводов сразу. Но, при определенной сноровке и сильных руках, или при использовании разных приспособлений, можно в редчайших случаях свивать до 8 штук.
Ниже представлена таблица, в какой обозначено рекомендованное наибольшее количество проводов в одной скрутке, для различных сечений кабеля:
Сечение провода мм.кв
Пытайтесь, при электромонтаже, избегать случаев, когда нужно скрутить большее количество проводов, чем рекомендуется тут.
Всегда лучше выполнить дополнительную распределительную коробку, чем получить плохое соединение, которое потом доставит для вас массу заморочек.
И снова желаю напомнить, официально, обычная скрутка в электрике запрещена и применяется только в комплексе с другими способами соединения – сжимом, сваркой и т.д.
Я уверен, что найдётся масса людей, которая произнесет, что с легкостью отменно скручивает и большее количество жил, и получаемое соединение очень накрепко. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).
Броским примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это может быть, но делать это повсевременно я не советую, используйте такую возможность только как исключение.
Как считаете вы? Поведайте о своём опыте монтажа скруток и наибольшего количество проводов, которые выходит выполнить отменно. В особенности интересует мировоззрение начинающих электриков, которые собрались сделать проводку в квартире либо на даче.
Как верно выполнить скрутку проводов? Как выполнить надежное и неопасное соединение своими руками (155 фото)
Каждый человек хотя бы раз сталкивался с необходимостью выполнить скручивание проводов. На 1-ый взор, в этой работе нет никаких проблем, но по сути это не совершенно так.
Для того дабы выполнить эту работу отменно и неопасно, нужно учесть некоторые моменты, так как результатом неправильного выполнения скрутки часто являются замыкания и возгорания. В этой статье мы поведаем как верно скручивать провода и на чем нужно заострить внимание.
Короткое содержимое статьи:
В чем заключается опасность при скручивании кабеля?

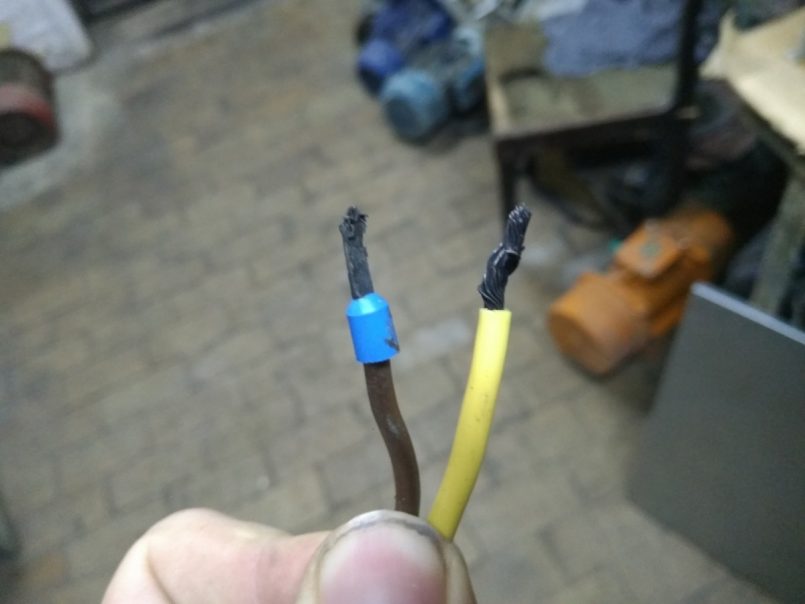

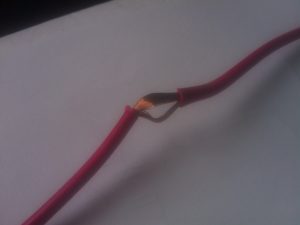

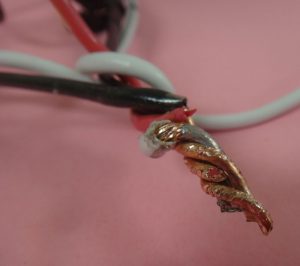

Этот способ соединения считается самым небезопасным по нескольким причинам. От свойства проделанной работы будет зависеть степень контакта проводников, а слабо скрученные провода с течением времени станут еще слабее и это может привести к потере контакта. Все это чревато перегревом кабеля, нарушением изоляции и маленьким замыканием проводки с последующим возгоранием, потерей жилища и даже смертью людей.
Согласно правилам безопасности, таковой тип соединения кабеля под запретом, но невзирая на это, применяется электриками в работе.
По словам профессионалов, если особо кропотливо скрутить провода и скрыть место скрутки изоляцией, то никаких заморочек при эксплуатации не возникнет. Здесь же навязывается вопрос: как выполнить скрутку проводов своими руками накрепко и на долгий срок?
Пошаговая аннотация скрутки

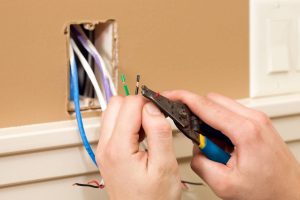

- С помощью острого ножика обнажить концы кабеля более чем на 5 см.
- Обезжириваем обнаженные жилы используя растворитель.
- Наждачкой чистим жилы до блеска.

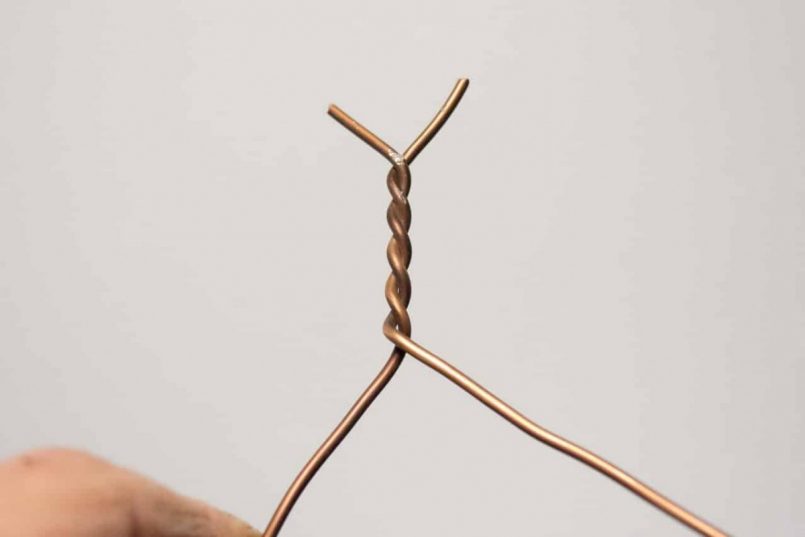

- Перекрещиваем жилы и аккуратненько, не торопясь скручиваем их между собой. Для более высококачественной скрутки используйте пассатижи. Нужно выполнить более 5 витков.

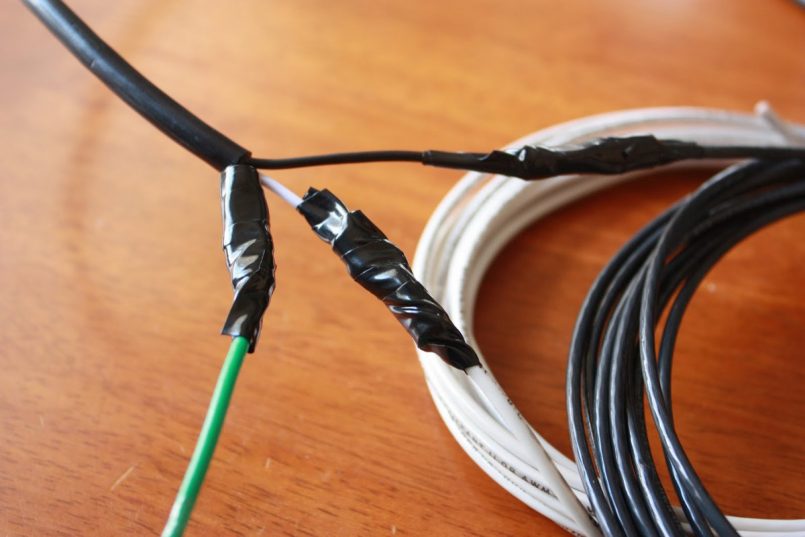

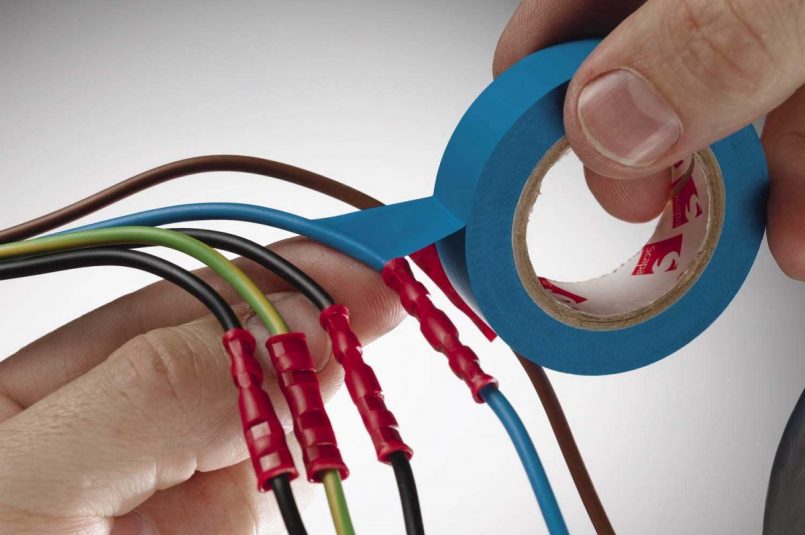

- Дальше нужно туго обмотать место соединения изолентой.

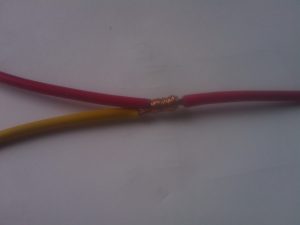

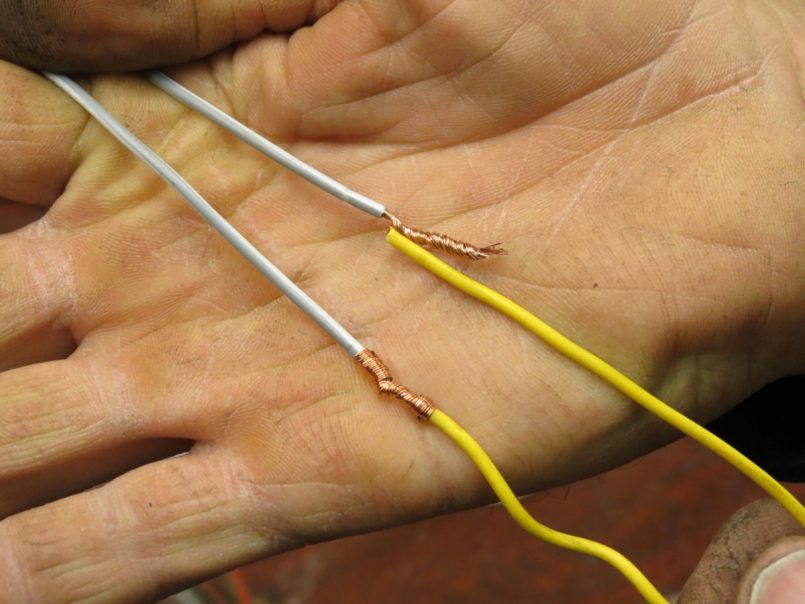

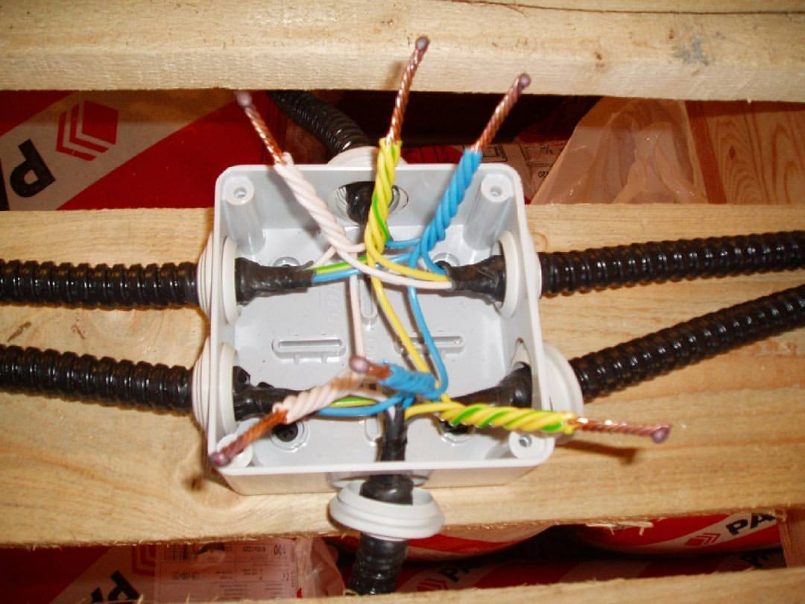

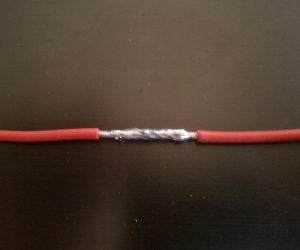

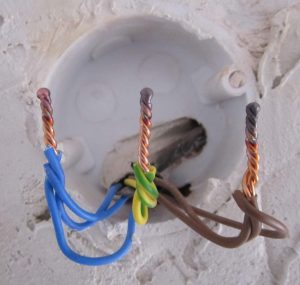

Взглянув на рисунке правильной скрутки проводов, можно узреть, что это очень легко даже в самых непростых соединениях проводов.
Стоит направить внимание на то, что не нужно скручивать провода, сделанные из различных материалов – меди и алюминия, так как характеристики сопротивляемости этих металлов различные и, к тому же, они окисляются при содействии, что приводит к ухудшению контакта и нагреву проводки.
Типы скручивания кабеля
При выполнении данной работы можно выделить некоторое количество видов скрутки проводов, зависимо от материала, из которого сделан кабель, вида кабеля и вида скрутки.
- Из меди.
- Из алюминия.
- Одножильный.
- Многожильный.
- Обычное ответвление.
- Ответвление желобком.
- Ответвление бандажное.
- Параллельная обычная скрутка.
- Параллельная желобком.
- Параллельная бандажная.
- Последовательная обычная.
- Последовательная желобком.
- Последовательная бандажная.
Достоинства и недочеты скручивания проводов
- Быстрота.
- Длинный срок службы при высококачественном выполнении.
- Возможность соединения проводов, не имея особых инструментов.

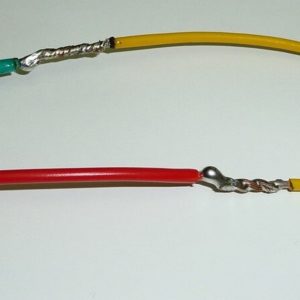

- Возможность выполнить скрутку надежнее с помощью паяльничка.
- Этот метод не просит вещественных издержек и особых способностей.
- Возможность соединения нескольких кабелей сразу.
- Возможность повторной скрутки. Дюралевый кабель изредка поддается повторному скручиванию, а медный можно соединять и разъединять пару раз.
- Необходимость в высококачественном изолировании.
- Не подходит для высокотоковой полосы.
- Неудобство монтажа.
- Пожароопасность при неправильном выполнении работ.
- Скачки напряжения при перегрузке электросети.
Данный способ соединения кабеля рекомендуется использовать только в случае монтажа временной проводки. Для проведения в дом неизменной электрической сети выполнить выбор лучше в пользу более современных и неопасных способов соединения.
