Сколько весит 1 метр кабеля

Сколько весит кабель витая пара? Нам необходимо подобрать лотки для укладки 1000 четырехпарных кабелей, а прикидочные расчеты дают некий странноватый итог – в районе 50 кг на 100 кабелей. Сколько весит каждый метр кабеля и какие лотки подходят для такового количества?

Четкий вес кабеля находится в зависимости от его производителя и марки, и такие данные нужно находить в каталогах изготовителей. Выбор лотков, в свою очередь, зависит не только лишь от количества кабелей, но и от других причин, и дать конкретную рекомендацию – мол, «берите такой-то лоток на тыщу кабелей, он лучше всех» – нереально. Но дабы предоставить для вас базу для прикидочного расчета, можно привести несколько цифр и предложить суждения по выбору лотков. Четкие расчеты и последующий выбор придется делать для вас самим.

Зависимо от применяемых изготовителем единиц измерения вес кабеля может выражаться в килограммах на определенную длину (обычно, на 100 либо 1000 метров) кабеля или в фунтах (обычно, на 1000 футов, другими словами 305 м – это типовая длина кабеля на катушке либо в коробке). Вот данные, взятые из каталога компании Siemon, и их перевод в метрическую систему мер.

Если у вас есть величина в фунтах на 1000 футов, то ее можно перевести в кг/м умножением на округлый коэффициент 0.0015 либо, что то же самое, делением на приближенное значение 672. (Напомним: 1 фунт = 453.59. г ≈ 0.454 кг; 1 фут = 30.48 см ≈ 0.305 м). В столбце «Вес в кг/м» все значения специально округлены ввысь, дабы застраховаться от ситуации, когда из-за математического округления будут выбраны недостаточно крепкие по весу лотки.

Вес кабеля может изменяться по различным причинам: каково сечение медной жилы кабеля, есть ли экран, какого он типа, какой полимер применен для наружной оболочки кабеля, из какого полимера сделана изоляция проводников и какой она толщины, есть ли дополнительные элементы конструкции. Видите ли по таблице, время от времени тяжелее оказывается кабель Plenum, время от времени Riser, а время от времени их вес одинаков.

Обычно, в каталожных данных приводится вес только самого кабеля. Но некоторые производители ведут расчеты через вес отгружаемой упаковки с кабелем. Тогда в каталожных данных отражается и вес кабеля, и вес тары; числа погонной нагрузки становятся несколько больше. Это не имеет огромного значения, так как при их использовании вы подберете лоток, способный выдержать нагрузку даже больше, чем будет по сути. Разница пренебрежимо мала для картонных коробок со свободной намоткой, но также не очень велика и для катушек: к примеру, при поставке кабеля в катушке 500 м сама катушка может весить до 2-3 кг зависимо от материала, из которого она сделана. На каждый метр кабеля придется «перевес» максимум в 6 г. Естественно, если у вас в лотке будет лежать 1000 кабелей, то это составит 6 кг «перевеса», но сам кабель на этом участке, к примеру, для экранированной категории 6А, будет весить более 80 кг, так что в процентном отношении расхождения не так значительны. Лоток в любом случае придется ставить большой и очень крепкий.

При выборе лотка придется учесть не только лишь его размеры, но и конструкцию, и виды крепежа, и размещение опор. Разглядим эти характеристики по порядку.

Размеры

Если возвратиться например с экранированным кабелем категории 6А, то для 1000 кабелей, поперечник каждого из которых 7.4 мм, согласно телекоммуникационным эталонам нужен лоток с площадью поперечного сечения более 860 см 2 (см. ответ на вопрос 128). При очень допустимой применяемой глубине лотка 150 мм (по просьбе такого же эталона) его ширина должна быть 600 мм. И ведь это без учета припаса на будущее! Если нужно бросить резерв 50% на будущий рост системы, лоток должен быть в два раза обширнее или их нужно ставить два, а не один.

Конструкция

Для огромных нагрузок категорически противопоказаны конструкции трасс, в каких элементы не жестко связаны вместе. К примеру, пользующаяся популярностью серия лотков SnakeWay производителя Marshall Tufflex в этом случае возможно окажется принципно неприменимой – она создана для тех случаев, когда кабелей не сильно много, а еще важнее обеспечить упругость трассы и возможность придать ей практически всякую форму. Может быть, в таковой ситуации не стоит применять и проволочные лотки, и даже перфорированные лотки из покрытой цинком стали, а следует дать предпочтение более крепким и крепким лестничным лоткам, желательно из легированной стали.

Информация про лотки различного типа приводится в каталогах изготовителей: Vergokan, Cablofil и другие.

Виды крепежа

Для лотков, в которые будет уложено огромное количество кабеля, возможно окажется ограниченно применимым крепеж на 2-ух шпильках (по одной с каждой стороны лотка) и на сто процентов исключенным крепеж на шпильках, расположенных по центральной оси лотка. Может быть, наилучшее решение – крепление к стенке на опорах с ребрами жесткости. Эта информация также приводится в каталогах производителей для каждого типа и размера лотка.

Размещение опор

У изготовителей в неотклонимом порядке приводятся диаграммы нагрузки, показывающие, какой вес может выдержать лоток зависимо от длины просвета. К примеру, схема, приведенная ниже, позволяет найти наивысшую весовую нагрузку для лотков KBSI производства компании Vergokan. Чем больше расстояние, тем меньше нагрузка, при всем этом зависимость носит нелинейный нрав.

Изготовители могут приводить подробные аннотации по месту расположения опор, в том числе и с пояснением последствий нарушения таких требований. К примеру, точки опоры категорически нельзя располагать конкретно под точками стыковки секций лотка. Большая часть производителей ссылаются на эталон IEC 61537, в каком упоминается, что самую большую нагрузку лотки могут выдержать при расположении точек опоры на расстоянии в 1/5 длины секции лотка от края, что соответствует построению эпюр по законам механики. На этом принципе основаны испытания и тесты, описанные в эталоне и проводимые независящими лабораториями при сертификации продукции. После испытаний изготовители в состоянии сделать требования по размещению опор даже более серьезными, чем советует эталон, для обеспечения дополнительной надежности.

Нередкое размещение точек опоры уменьшает провисание лотка (наибольшее отклонение от горизонтали – посреди просвета – нормируется эталоном). Но при использовании даже самых крепких и нередко расположенных опор при заполнении лотков нужно смотреть за тем, дабы нагрузка распределялась умеренно по ширине, по другому может появиться продольное скручивание лотка.

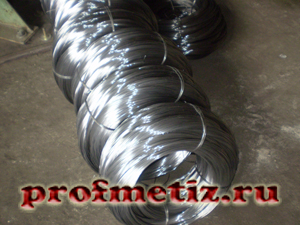

Вес 1 метра проволоки, размеры и вес бухты металлической проволоки

Справочная информация по теоретическому весу метра и размерам бухт проволоки низкоуглеродистой металлической по ГОСТ 3282:

Примечание: в таблице приведены теоретические данные. В связи с тем, что по ГОСТам допускаются маленькие отличия (+ либо -) по поперечнику проволоки, то и вес 1 п.м. тоже может некординально изменяться.
