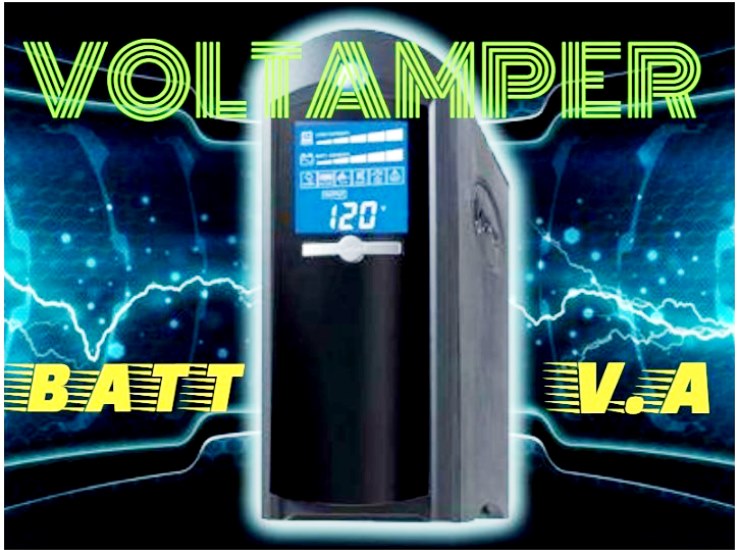

Вольт-ампер имеет российское обозначение — (В•А), а международное — (V•A) Это измерение мощности (P) в электрической цепи неизменного тока. Спецификация V•A также применяется в цепях переменного тока, но она наименее точна в этом приложении, поэтому представляет кажущуюся мощность, которая нередко отличается от настоящей, в связи с чем перед тем как верно избрать электрическое оборудование, необходимо осознавать, что измеряется в вольт амперах.
Сущность явления
В цепи неизменного тока 1 VA является эквивалентом 1-го ватта (1 Вт). Мощность (P) (в ваттах) в цепи неизменного тока равна произведению напряжения (V) в вольтах и тока (I) в амперах:
P = VI
Вольт-ампер
В цепи переменного тока мощность и V•A означают одно и то же, когда нет реактивного сопротивления. Оно вводится, когда цепь содержит индуктор либо конденсатор. Так как большая часть цепей переменного тока содержат реактивное сопротивление, значение V•A превосходит фактическую рассеиваемую либо подаваемую мощность в ваттах. Это может вызвать неурядицу в спецификациях для блоков питания.
К примеру, источник питания может быть рассчитан на 600 V•A. Это не значит, что оно может выдавать 600 Вт, если оборудование не имеет реактивного сопротивления. В реальной жизни номинальная P источника питания составляет от 1/2 до 2/3 реального показателя V•A.
Принципиально! При покупке источника бесперебойного питания, для применения с электронным оборудованием, включая компы, мониторы и другие периферийные устройства, необходимо убедиться, что спецификации V•A для оборудования применяются при определении малых номинальных значений для него. Показатель V•A номинально в 1,67 раза (167 %) больше потребляет мощности в ваттах.
Мощность
Объект измерений
Для определения вольт-ампер (V•A) будет нужно выполнить следующие измерения:
- Сначала будет нужно измерить силу тока в амперах (A). Это единица I в системе СИ.
- Дальше должно измеряться напряжение в единицах СИ — вольтах. Оно покажет силу, нужную для протекания электрического тока в вольтах (V).
- Высчитать P — количество энергии, произведенной током и вольтами совместно. Умножение ампер (A) на вольт (V) дает результирующую либо энергию.
Для вас это будет любопытно Особенности, предназначение, устройство и механизм работы диодика
Измерение величин
Неизменный ток (—) либо DC, присущ процессу, когда он течет в одном направлении, к примеру, фонарик с аккумом употребляет неизменный показатель. Переменный ток (~) либо AC относится к процессам с переменным направлением движения электронов, в связи с чем он временами меняет свое направление. В Северной Америке и Западной Стране восходящего солнца это происходит 60 раз за секунду с частотой 60 Гц. В Рф, ЕС, в большей части Австралии, Южной Америки, Африки и Азии частота составляет 50 Гц.

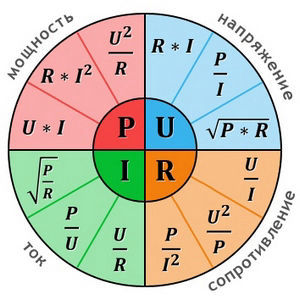

Формула закона Ватта
Для преобразования этих величин применяется формула закона Ватта:
Мощность (P) = Ток (I) х Напряжение (V),
то же в единицах измерения: ватт = ампер х вольт.
Дабы отыскать усилители, применяют формулу Ватта в оборотном порядке и делят мощность на напряжение:
Ток (I) = Мощность (P) ÷ Напряжение (V)
I = 600 Вт : 120 В, тогда значение I = 5А
Направьте внимание! Когда спецы оперируют большенными размерностями P, они применяют киловатты (кВт), 1 кВт=1000 Вт.
Как определять в вольт-амперах мощность
До того как преобразовывать вольтампер (V•A) в усилители, необходимо осознать, что же это все-таки за измерения. Вольт-амперная черта является кажущейся мерой мощности, в то время как ампер является мерой тока.
Вольт-амперная черта
Таким макаром, для преобразования между ними необходимо применять формулу:
Мощность = Напряжение × Ток
Используя формулу P в качестве отправной точки и изменив ее, можно выполнить перевод мощности в V•A:
I (A) = мощность (V•A) : напряжение (V)
К примеру, необходимо высчитать усилители для однофазовой электрической цепи с P = 1800 V•A при 120 вольт.
I (А) = 1800 V•A : 120 вольтов
I (А) = 15 А
Таким макаром, схема с 1800 VA кажущейся мощности при 120 вольт имеет номинальный I в 15 ампер.
Преобразование VA в ток для трехфазной электрической цепи мало отличается. Для расчета применяют модифицированную трехфазную формулу.
I (А) = Мощность (V•A) : (√3 × Напряжение (V))
Для трехфазной электрической цепи I в амперах равен мощности в вольт-амперах, деленной на квадратный корень из 3-х.
Реактивная мощность в VAR
К примеру, необходимо отыскать усилители для трехфазной электрической цепи с P=33 255 В при напряжении 480 В.
I (A) = 33 255 V•A : (√3 × 480 V)
I (A) = 33 255 V•A : 831,38 V
I (A) = 40 А
Можно узреть, что цепь с кажущейся мощностью 33 255 V•A при 480 V будет иметь номинальный I = 40 А.
Для вас это будет любопытно Особенности светового потока
Перевод V•A в Ватты
Для правильного определения размера, к примеру, источника питания принципиально осознавать отличие ватт от вольт ампер. Настоящая мощность, измеряемая в ваттах — это часть потребляемого потока энергии и связана с сопротивлением в электрической цепи. Примером этого является нить накала в лампочке.
Перевод вольт ампер

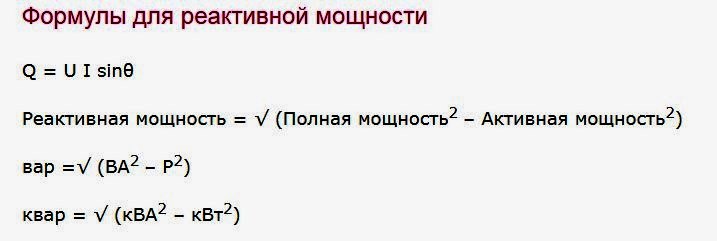

Реактивная мощность, измеряемая в VAR либо «вольт ампер реактивный» — это часть потока P скопленной энергии. Скопленная энергия связана с наличием индуктивности и емкости в электрической цепи. Кажущаяся мощность измеряется в V•A, представляет собой математическую комбинацию реальной и реактивной P.

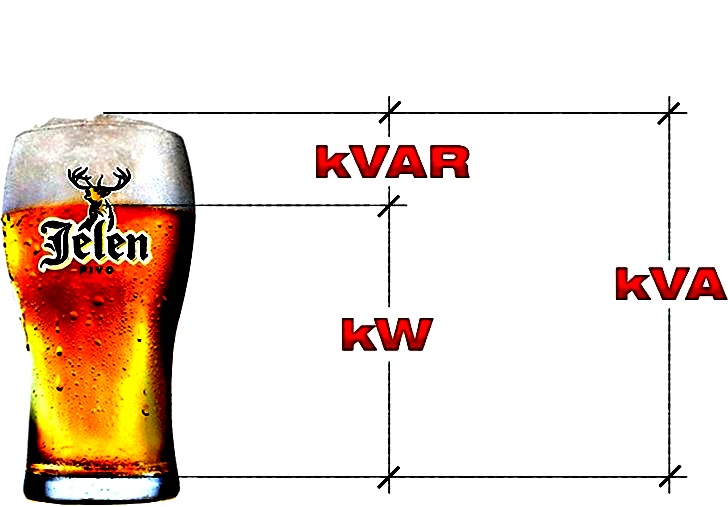

Геометрическое соотношение между кажущейся, реактивной и реальной мощностью определяется треугольником P. Математически настоящая мощность (Вт) связана с кажущейся (V•A) с внедрением числового дела, именуемого коэффициентом мощности (PF), который выражается в десятичной форме и имеет значение от 0 до 1,0. Для многих новых типов ИТ-оборудования, таких как компьютерные серверы, PF составляет 0,9 и выше. Для устаревших индивидуальных компов (ПК) — это значение может быть 0,60 — 0,75.
Так как многие типы оборудования рассчитаны на P в ваттах, принципиально учесть PF при выборе размера ИБП. Если не принимать PF во внимание, можно уменьшить размер нужного ИБП. К примеру, единица оборудования с мощностью 525 Вт и коэффициентом мощности 0.7, который необходимо множить на мощность, определяет наименьшую мощность с нагрузкой 750 V•A.
750 V•A = 525 Вт / 0,7
Если ИБП рассчитан на 75%, то получится ИБП с номиналом 1000 V•A (750 ВА / 0,75 = 1000 V•A).
Ошибки при расчете V•A
Соотношения вольт ампер и ватт для определенных видов электроприборов и устройств, к примеру, лампочки — идентично. Но когда разговор идет о компьютерах, характеристики в ваттах и V•A будут отличаться, при всем этом V•A всегда будет огромным либо равным показателю в ваттах. Разрыв связан с коэффициентом мощности (PF), который разнится для устройств. Если его не учесть, то при подборе частей оборудования будет изготовлена ошибка и они не подходят к основному устройству.

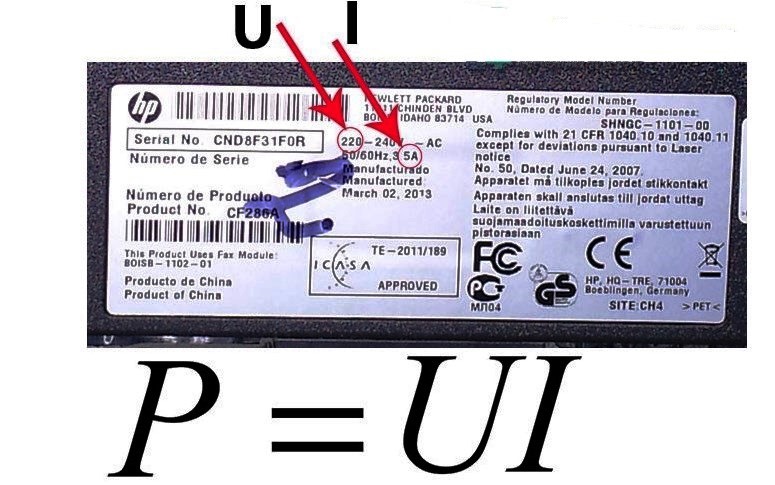

Если рассматривать выбор ИБП для компьютера, а на паспортных данных номинал указан в voltamper — это сделает труднее подбор номинала во Вт. Когда нет четких характеристик P, делают следующее — обозначенные на паспортной табличке данные по нагрузке принимают равными 60% от V•A показателя ИБП.
Для вас это будет любопытно Трёхфазный автоматический выключатель с25

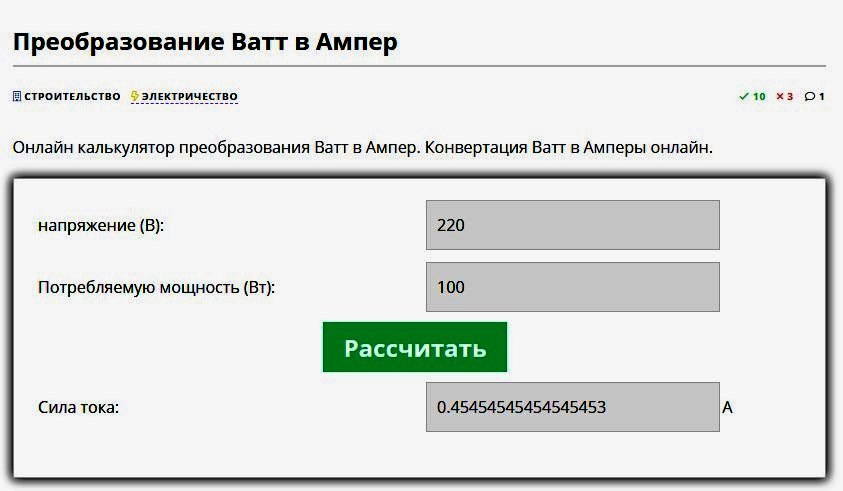

Калькулятор онлайн
Дополнительная информация. Для того дабы поточнее установить данные, можно пользоваться онлайн-калькулятором. Некоторые сайты предоставляют юзеру нужную P, если надавить на тип устройства, к примеру, телек либо настольный компьютер. На таких веб-сайтах нередко показаны графические диаграммы, по которым просто измерить V•A разных устройств, от холодильников до компов.
Можно прийти к выводу, что V•A принципиальная черта для современных электрических устройств и оборудования. Если при покупке электроустройств этот показатель учитываться не будет, они будут работать в режиме перегруза, что приведет к досрочному выходу их из строя.
Ватты и вольт-амперы — исконная неурядица
В истинной статье разъясняются отличия между ваттами и вольт-амперами, также приводятся примеры правильного и неверного применения определений в отношении оборудования защиты по электропитанию. При оценке нагрузки на ИБП огромное количество людей не понимают различия между такими единицами измерения, как ватты и вольт-амперы (V-A). Многие производители ИБП и электрического оборудования еще больше усиливают данную неурядицу, подабающим образом не разграничивая данные характеристики.
Предпосылки
Мощность, потребляемая вычислительным оборудованием, выражается в ваттах либо вольт-амперах (VA). Мощность, выраженная в ваттах, представляет собой активную мощность, потребляемую оборудованием. Вольт-амперы именуют “кажущейся мощностью” – она являются результатом умножения напряжения, подаваемого на оборудование, на силу тока, потребляемую оборудованием.
Применяются обе свойства – и ватты, и вольт-амперы, но в разных целях. Черта в ваттах определяет активную мощность, приобретаемую у коммунального предприятия, и термическую нагрузку, генерируемую оборудованием. Черта в вольт-амперах применяется для расчета проводки и размыкателей цепи.
Свойства в вольт-амперах и ваттах для некоторых типов электрической нагрузки (к примеру, для ламп накаливания) схожи. Но для компьютерного оборудования свойства в ваттах и вольт-амперах могут существенно отличаться, при всем этом черта в вольт-амперах всегда будет больше либо равна характеристике в ваттах. Отношение ватт к вольт-амперам именуется “коэффициентом мощности” и выражается или в виде числа (т.е. 0,7), или в виде процентов (т.е. 70%).
Черта мощности компьютера в ваттах может отличаться от свойства в вольт-амперах
Все оборудование информационных технологий, включая компы, употребляет импульсные источники питания. Существует два главных типа импульсных источников питания для компов: 1) источники питания с корректировкой коэффициента мощности и 2) источники с конденсатором на входе. При зрительном осмотре оборудования нереально найти применяемый источник питания, и данная информация обычно не указывается в спецификациях к оборудованию. Источники питания с корректировкой коэффициента мощности (PFC) поступили на рынок посреди 1990-х годов; их отличительная особенность – равенство номиналов в ваттах и вольт-амперах (коэффициент мощности от 0,99 до 1,0). В источниках с конденсатором на входе номинал в ваттах составляет от 0,55 до 0,75 вольтамперной свойства (коэффициент мощности от 0,55 до 0,75).
Все большое компьютерное оборудование (такое как маршрутизаторы, коммутаторы, дисковые массивы и серверы), произведенное после 1996 года, применяют источник питания с корректировкой коэффициента мощности. Поэтому, для данного типа оборудования коэффициент мощности составляет 1.
Индивидуальные компы, маленькие концентраторы и девайсы для ПК обычно применяют источники питания с конденсатором на входе, потому для данного типа оборудования коэффициент мощности меньше единицы и обычно приблизительно равен 0,65. В большом компьютерном оборудовании, произведенном до 1996 года, также обычно применяется данный тип источников электропитания с коэффициентом мощности меньше единицы.
Номинальная мощность ИБП
ИБП имеют наибольшие свойства и в ваттах, и в вольт-амперах. Неприемлимо превышение ни тех, ни других характеристик.
Для маленьких ИБП фактическим отраслевым эталоном является номинал в ваттах, составляющий примерно 60% от вольтамперной свойства, это обыденный коэффициент мощности большинства ПК. В некоторых случаях производители указывают только вольтамперную характеристику ИБП. Для маленьких ИБП, рассчитанных на компьютерные нагрузки, для которых определен только вольтамперный показатель, можно применять допущение, что номинальная мощность ИБП в ваттах составляет 60% от обозначенной закрепляемой мощности в вольт-амперах.
В более больших ИБП в ближайшее время основное внимание уделяется мощности ИБП в ваттах, при всем этом номиналы ИБП в ваттах и вольт-амперах обычно равны, так как для обыденных нагрузок эти свойства схожи. Более подробную информацию по вопросам коэффициента мощности крупногабаритных систем и вычислительных центров см. в Информационной статье APC 26 Угрозы, связанные с гармоническими колебаниями и перегрузками нейтрали.
Примеры появления заморочек при расчетах
Пример № 1: Разглядим обычный ИБП 1000 ВА. Юзеру нужна подать питание на 900-ваттный нагреватель с внедрением ИБП. Мощность нагревателя составляет 900 Вт, а вольтамперная черта равна 900 ВА при коэффициенте мощности, равном 1. Хотя вольтамперная черта нагрузки составляет 900 ВА, другими словами находится в границах вольтамперной свойства ИБП, последний, возможно, не управится с задачей. Причина в том, что мощность устройства, равная 900 Вт, превосходит мощность ИБП, которая, скорее всего, составляет 60% от 1000 ВА, т.е. приблизительно 600 Вт.
Пример № 2: Разглядим ИБП 1000 ВА. Юзеру нужна подать питание на 900-ваттный файловый сервер с внедрением ИБП. Файловый сервер обустроен источником питания с корректировкой коэффициента мощности, потому его свойства следующие: 900 Вт и 900 ВА. Хотя вольтамперная черта нагрузки составляет 900 ВА, другими словами находится в границах вольтамперной свойства ИБП, последний не управится с задачей. Причина в том, что мощность устройства, равная 900 Вт, превосходит мощность ИБП, которая составляет 60% от 1000 ВА, т.е. приблизительно 600 Вт.
Как избежать ошибок при расчетах
Особая программка для подбора ИБП, размещенная на веб-сайте APC by Schneider Electric www.apc.com, поможет решить эти задачи, так как мощность нагрузки для обозначенного оборудования проверяется. Не считая того, этот селектор поможет избежать превышения нагрузок как в ваттах, так и в вольт-амперах.
На паспортной табличке оборудования номинал часто указан в ВА, что затрудняет вычисление номинала в ваттах. Если для расчетов применяются свойства, обозначенные в паспортной табличке, юзер может подобрать систему, на 1-ый взор подобающую характеристике ВА, но в реальности она будет превосходить мощность ИБП в ваттах.
Если вольтамперная черта нагрузки не будет превосходить 60% вольтамперной свойства ИБП, это гарантирует отсутствие превышения номинала ИБП в ваттах. Потому, если нет четких данных о мощности нагрузки в ваттах, безопаснее всего придерживаться следующего правила: совокупные свойства нагрузки на паспортной табличке должны быть наименее 60% от вольтамперной свойства ИБП.
Отметим, что таковой ограниченный подход к расчетам обычно приводит к завышению мощности ИБП и повышению времени срабатывания против ожидаемого. По мере надобности оптимизации системы и четкого подбора времени срабатывания используйте селектор ИБП APC by Schneider Electric на веб-сайте www.apc.com .
Заключение
Указание мощности, потребляемой компьютерами, часто не позволяет просто подобрать мощность ИБП. Можно подобрать системы, свойства которых будут на 1-ый взор правильными, но, все же, они будут приводить к перегрузке ИБП. Дабы обеспечить бесперебойную работу системы, следует немного завысить номинал ИБП по сопоставлению с чертами оборудования, обозначенными на паспортной табличке. Припас мощности также обеспечивает дополнительное преимущество, заключающееся в увеличении автономного времени работы ИБП.
