Сколько в метре кабеля меди

Вес кабеля – важная черта силовой полосы, учитываемая при проведении электромонтажных работ. Выражаемая в киллограмах на километр проводника она находится в зависимости от материала, из которого изготовлены токопроводящие жилы, их количества, площади поперечного сечения. Также при данном расчете время от времени учитываются такие свойства кабельной продукции, как толщина и материал изоляционного слоя ее токопроводящих жил и наружной оболочки.

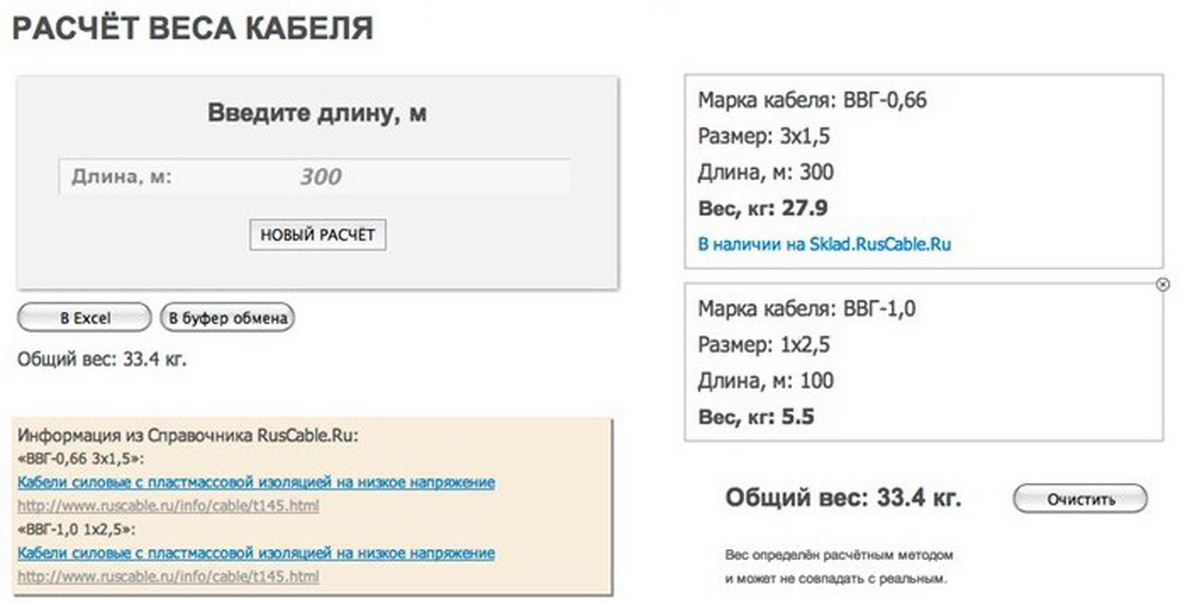

Кабельный калькулятор для расчета веса и длины

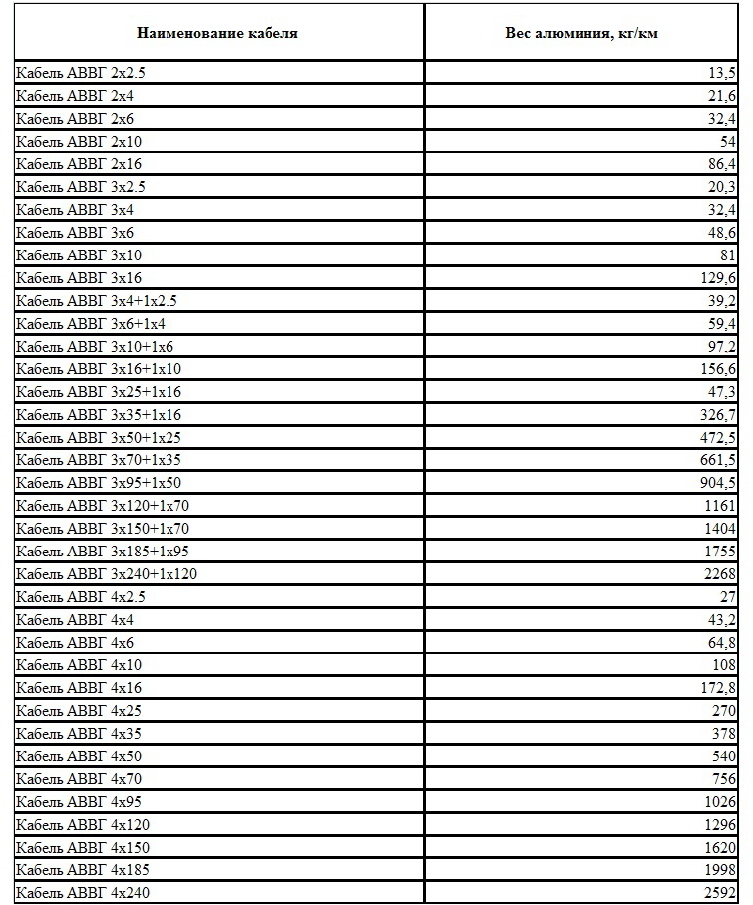

Таблица веса алюминия в кабеле силовом АВВГ

Вес алюминия в токопроводящих жилах разных марок кабеля АВВГ

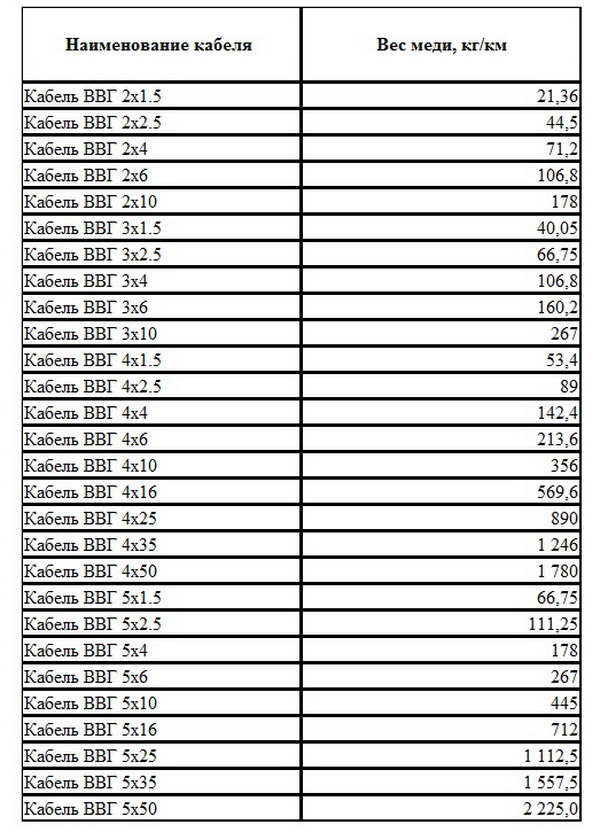

Таблица веса меди в кабеле ВВГ

Содержание меди в разных марках кабельной продукции ВВГ

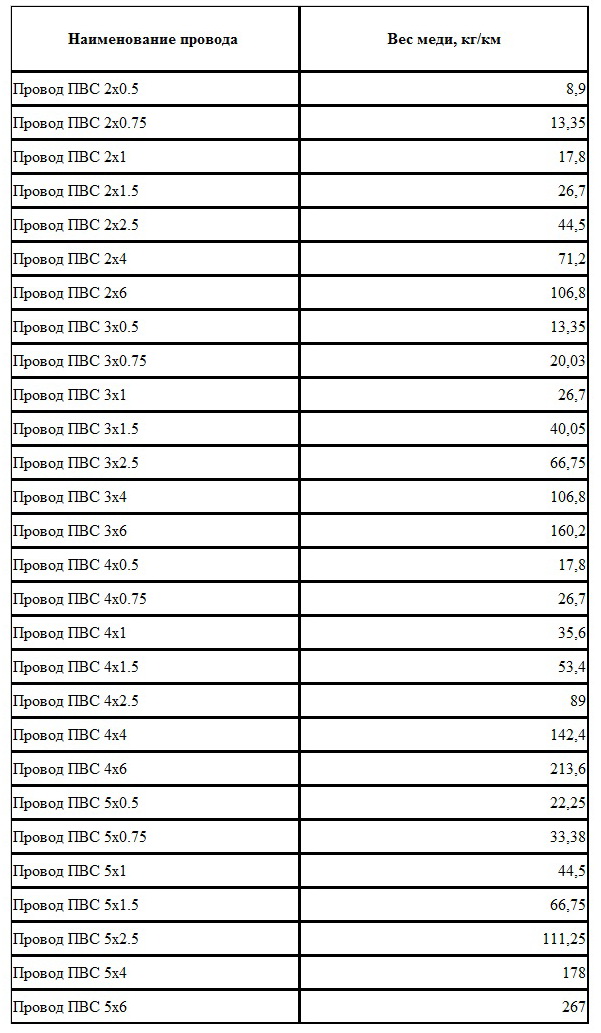

Таблица веса меди в проводе ПВС

Содержание меди в проводе ПВС

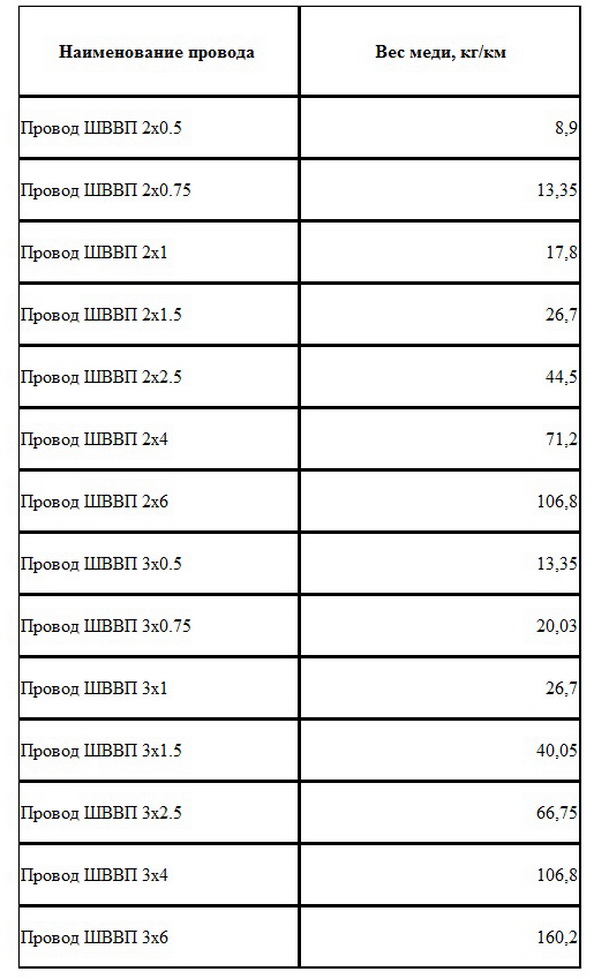

Таблица веса меди в проводе (шнуре) ШВВП

Вес меди в проводе ШВВП

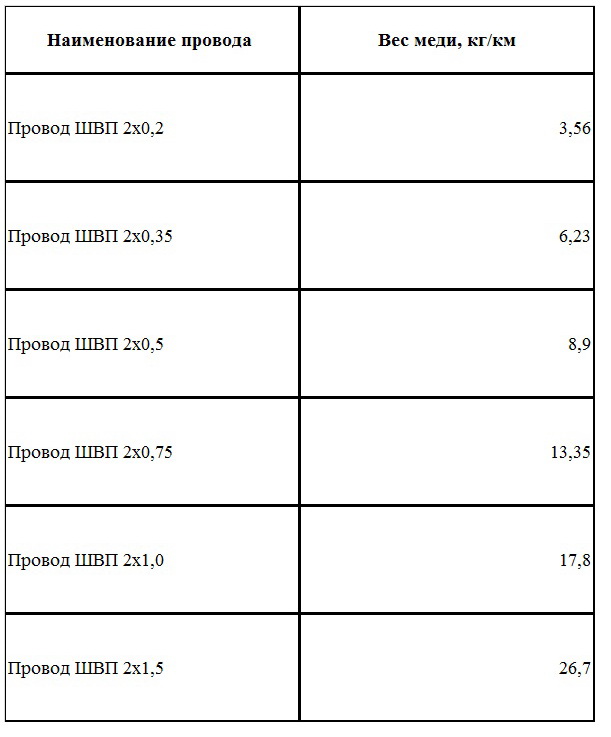

Таблица веса меди в проводе ШВП

Содержание меди в проводах ШВП

На заметку. Дабы посчитать вес кабеля без помощи онлайн калькулятора, применяется такая обычная формула: Вк=πr2ρln , где r – радиус жилы, n – количество жил, l – длина проводника, ρ – плотность материала жил (для меди она равна 8,9 г/см3, для алюминия –2,7 г/см3).

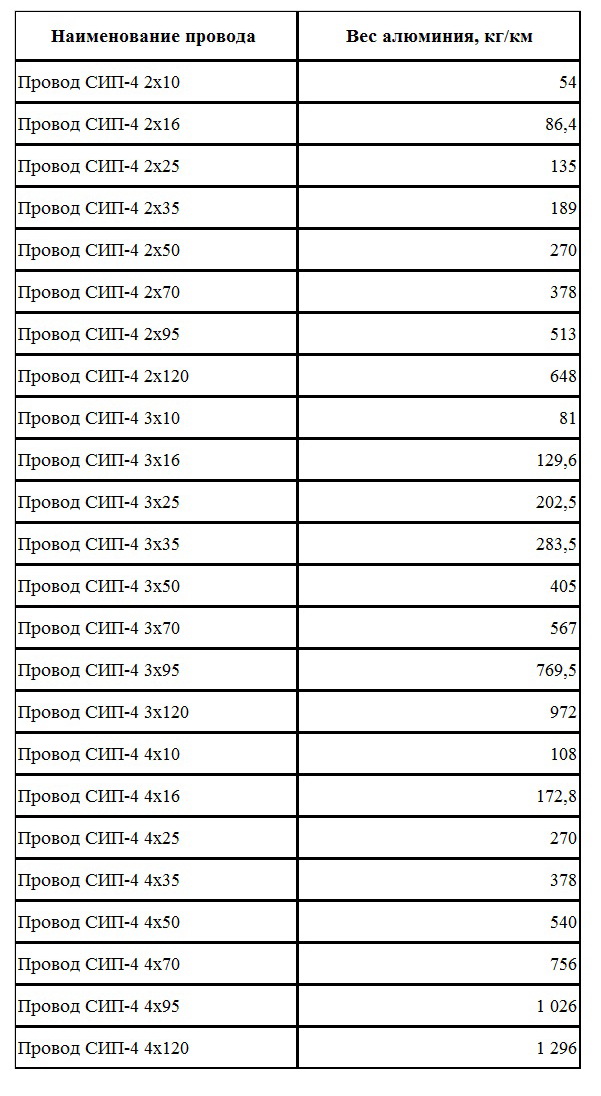

Таблица веса алюминия в проводе СИП-4

Содержание алюминия в проводе СИП-4

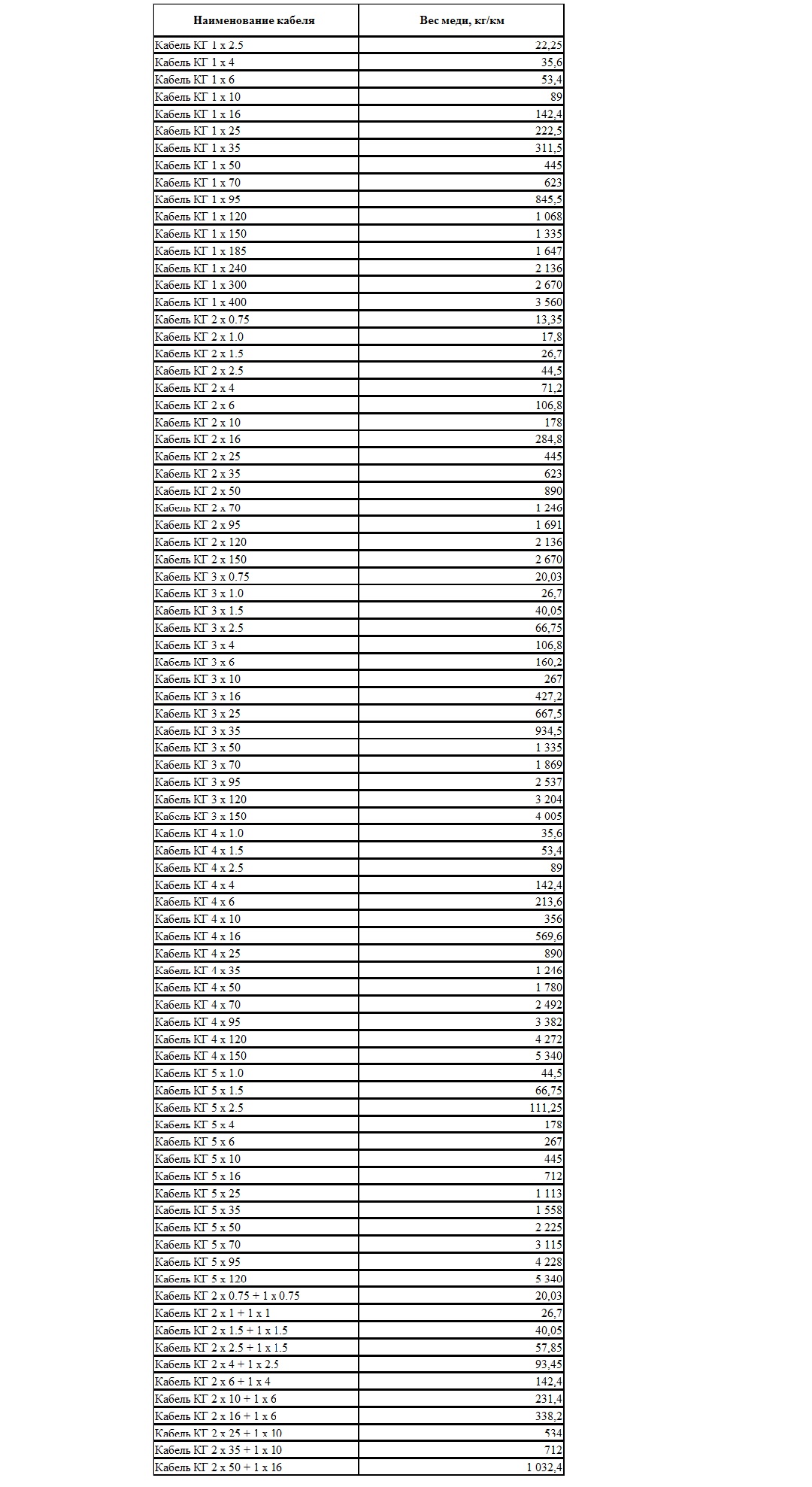

Таблица веса меди в кабеле КГ

Содержание меди в разных марках кабельной продукции КГ

Принципиально! Для расчета содержания токопроводящего материала в кабельной продукции необычной марки применяют таковой онлайн сервис, как калькулятор меди в кабеле.

Калькулятор расчета утрат напряжения в кабеле

При проектировании силовых линий большой длины выбор проводника по сечению и материалу токопроводящих жил делается не только лишь на базе мощности подключаемой нагрузки, но и с учетом утраты напряжения (∆U).

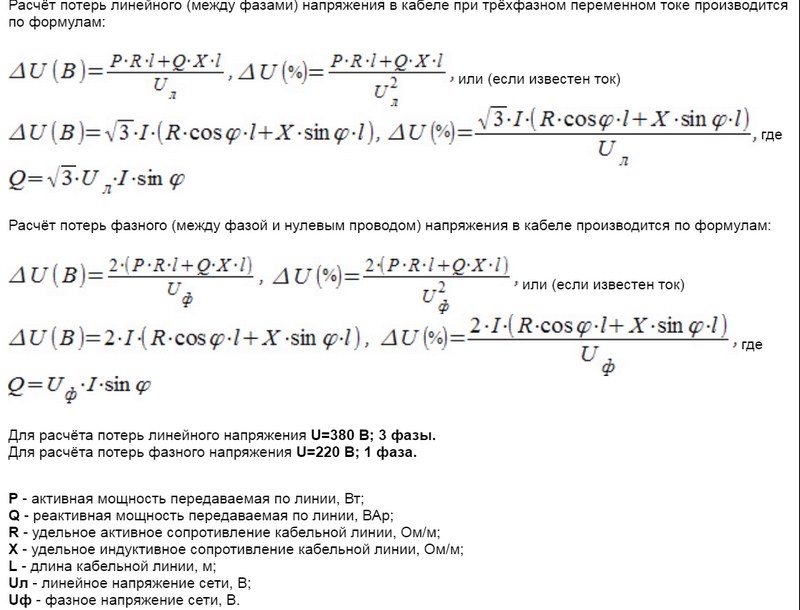

Формулы для расчета падения напряжения в кабельной полосы

Пример №1 Расчет утраты линейного напряжения (между фазами)

Начальные данные

Линия длиной 100 метров подключена к трехфазному источнику (номинальное напряжение – 380 В, сила тока – 16 А, угол сдвига – 180) электрического тока при помощи силового проводника марки ВВГнг 4×6 мм кв. с индуктивным и активным сопротивлениями 0,09 и 3,09 Ом/км, соответственно.

Расчет

Согласно приведенной на картинке формуле, падение напряжения будет равно:

∆U = √3•I• (R•Сosȹ•L+X •Sinȹ•L) = 1,73•16•(3,09•0,95•0,1+0,09•(-0,75) •0,1)=27,68•0,287=7,93 В.

Таким макаром, в этом случае на прокладываемом участке наблюдается утрата напряжения в размере 7,93 В либо 2,09 % от номинального.

Пример №2 Расчет утрат фазного напряжения (между фазой и нулем)

Начальные данные

Линия длиной 50 метров подключена к однофазовому источнику питания (номинальное напряжение – 220 В, сила тока – 5 А, угол сдвига – 180) электрического тока при помощи силового проводника марки ВВГнг-LS 3×4мм кв., индуктивное и активное сопротивления которого равны 0,095 и 4,65 Ом/км, соответственно.

Расчет

Согласно приведенной на картинке формуле, падение напряжения будет равно:

∆U = 2•I• (R•Сosȹ•L+X •Sinȹ•L) = 2•5•(4,65•0,95•0,05+0,095•(-0,75) •0,05)=10•0,216= 2,16 В.

Таким макаром, в этом случае на прокладываемом участке наблюдается утрата напряжения в размере 2,16 В либо 0,98 % от номинального.

Принципиально! Согласно ГОСТ Р 50571.5.52-2011, очень допустимое падение напряжения на осветительных устройствах, запитываемых от общей системы энергоснабжения, не должно превосходить 3 % от номинального значения. Для других устройств допускается понижение питающего напряжения относительно номинального на 5%. При превышении данных нормативных значений присоединенные к сети приборы и оборудование могут работать неправильно (понижаются их мощность и производительность, наблюдается самопроизвольное отключение). В некоторых случаях при наличии в электроприёмниках очень чувствительных к сетевому напряжению контроллеров последние могут выходить из строя, приводя тем в негодность управляемые ими отопительные газовые котлы, холодильники, насосные станции.

Калькулятор расчета сечения кабеля по мощности и току

Метод подбора сечения проводки по мощности нагрузки содержит в себе следующие этапы:

1. Вычисление общей мощности (Pобщ) всех подключаемых с помощью проводника электроприборов (P1 — Pn) по приведенной ниже формуле:

Pобщ= P1+ P2+ P3+ Pn.

При всем этом для таких потребителей, как электродвигатели, трансформаторы, приведенная в паспорте реактивная мощность переводится в активную по следующей формуле:

P = Q / cosφ.

1. Поиск значений коэффициентов одновременности (К) и припаса (J). В практических расчетах применяют значение К, равное 0,8-0,85, J – 2,0.
2. Вычисление суммарной активной мощности (Pа) с учетом поправочных коэффициентовKиJпо следующей формуле:

1. Выбор по справочной таблице (рис. ниже) проводника с хорошей площадью сечения жилы.

Пример №1

Нужно отдельной проложенной в стенке кабельной линией подключить к вводному трехфазному щитку группу электроприборов общей мощностью 5000 Вт.

На заметку. Мощность любого электроприбора можно отыскать в его техническом паспорте, руководстве по эксплуатации либо на специальной табличке, прикрепленной к его корпусу.

Суммарная активная мощность данной группы устройств с учетом коэффициентов одновременности и припаса будет равна:

Pа = Pобщ• K• J = 5000 • 0,8•2= 8 000 Вт либо 8,0кВт.

Для такового значения мощности хорошим будет медный проводник с сечением жилы 2,5 мм кв.

Расчёт сечения полосы по подаваемому на нее току через кабельный калькулятор имеет похожий с предшествующим порядок действий:

1. По каждому потребителю при помощи формулы I=P/U рассчитывается потребляемая сила тока;
2. Рассчитанные для каждого устройства значения силы тока суммируются и множатся на коэффициенты K и J;
3. По справочной таблице (рис. ниже) подбирается проводник, имеющий сечение, способное пропускать расчетную силу тока.

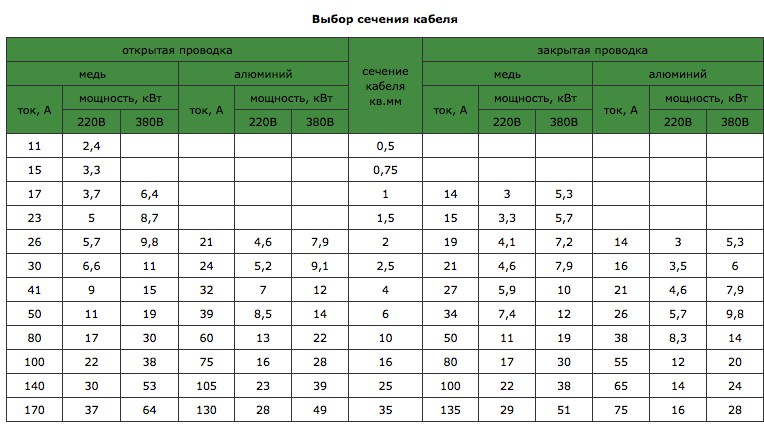

Выбор сечения проводника по мощности и силе тока подключаемых с его помощью электроприборов

Пример №2

Суммарная сила тока подключаемых к однофазовой сети устройств – 15 А. С учетом коэффициентов K и J она будет равна 18 А. Для прокладки таковой закрытой проводки и подключения устройств с данным суммарным значением силы тока подходит медный провод сечением 4,1 мм кв.

Провода и кабели: главные различия

Основными отличиями кабельной продукции от проводов разных марок являются следующие ее особенности:

• Высочайшая цена;
• Большая толщина и крепкость изоляции жил, наружной оболочки;
• Значимый вес, завышенная твердость;
• Внедрение для прокладки высоковольтных силовых линий.

Также кабельные полосы имеют дополнительную защиту от воздействия брутальных причин наружной среды.

Кабель ГОСТ

Выбор марки кабельной продукции по сечению, материалу, методу укладки регламентируют такие нормативные документы, как:

• ГОСТ Р 50571.5.52-2011;
• ГОСТ 31947-2012;
• ГОСТ 10348-80;
• ГОСТ 7399-97;
• ПЭУ-7.

Требования данных документов следует знать не только лишь спецам, занимающимся электромонтажными работами, но и обычным домашним мастерам, без помощи других прокладывающим проводку в собственных домах, квартирах.

Кабель канал

Кабельные каналы – это электромонтажные короба, применяемые для прокладки разных по уровню напряжения и назначению линий (от силовых высоковольтных линий до кабельных каналов связи). Зависимо от материала производства бывают металлическими и пластмассовыми.

Прокладывают короба, как по горизонтальным (пол, потолок), так и по вертикальным (стенки) поверхностям. Для защиты размещаемой в них проводки от воздействия окружающей среды каналы закрывают особыми крышками.

Поперечник кабеля

Данная черта кабельной продукции измеряется по внешней оболочке. На значение поперечника влияют такие конструктивные особенности проводника, как толщина внешней изоляции, количество и площадь поперечного сечения токопроводящих жил. Колеблется внешний поперечник от 5-5,5 до 80-100 мм.

Таким макаром, используя, как онлайн калькулятор кабеля, так и расчет его веса и сечения по приведенным выше методикам, можно без помощи других высчитать количество и подобрать марку проводов (ВВГ, АВВГ ВБбШв, ПВС и т.д.), нужных для подключения коттеджа либо пригородного дома к наиблежайшей полосы электропередач.

Сколько меди либо алюминия в проводе с маркировкой по ГОСТу

Маркировка проводов ГОСТ скажет не только лишь о сечении проводника, но и о типе оболочки, отсутствии либо наличии брони, экрана, рабочем напряжении. Спецы пт покупки металлолома, при приеме силового кабеля читают клеймо, по которому просто определяют, из какого материала сделаны жилы: вся информация зашифрована в маркировке.

Буквенные обозначения в маркировке кабелей: металл жил и материал оплетки

Маркировка кабеля по ГОСТу позволяет найти, какой проводник находится перед вами. 1-ая буковка, скажет о материале жил. Буковкой "А" обозначают дюралевые кабеля. Если в маркировке первой стоит другая буковка, кабель медный.

Как высчитать массу цветмета в проводах и кабеле по маркировке ГОСТ

Заказать вывоз металлолома

срочно, от 30 минут:

Благодарим Вас за заявку
мы свяжемся с Вами в последнее время

Другие материалы, использующиеся для выпуска кабельной продукции, также имеют буквенное обозначение. Зависимо от расположения буковкы, будет понятно, применяется материал в качестве оболочки, защиты либо брони.

В фирму "Ленвтормет" более 10 лет можно прибыльно сдать провода. Мы помогаем заработать средства на железном вторсырье, без помощи других реализуем его вывоз и переработку. Работаем 7 дней в неделю, принимаем лом цветного и темного металла, железные детали оборудования, трубы и другие бытовые железные отходы.

Как и для чего маркируют оплетку

Разберемся в значениях более тщательно:

1. Изоляция — диэлектрический материал, который применяется для предотвращения смыкания жил между собой. Нередко применяется целофан, фторопласт, ПВХ, резина.
2. Внутренняя защитная оболочка размещается под броней либо наружной оболочной, увеличивает защитные функции проводника.
3. Броня — железная лента, может быть покрытыя цинком, может смотреться, как дополнительная оплетка из проволоки.

Бронированные провода используются там, где существует риск их повреждения либо проводник повсевременно испытывает нагрузку. Это может быть проводка, проложенная в земле, на столбах, в воде.

Маркировка проводов и кабелей ГОСТ подразумевает размещение инфы обо всех 3-х оболочках после сведений о материале жил. Дабы найти, сколько меди либо алюминия в проводе, совершенно не непременно знать всю маркировку назубок, довольно иметь общее понятие об обозначениях.

Какое значение имеют числа

После букв маркировка содержит числа. 1-ые — укажут рабочее напряжение проводника. Когда цифра отсутствует, провод предназначен для сети 220 В. Дальше обозначено количество жил, их сечение. К примеру, обозначение 3х16 значит, что кабель имеет 3 жилы, сечение каждой из них 16 кв мм. Когда все жилы имеют однообразное сечение, такое сочетание в маркировке будет одно. Когда для нуля выделена отдельная пара с наименьшим сечением, ее характеристики будут указаны через "+". На примере провода ВВГ 2х2,5:

• буковка А сначала отсутствует, означает, провод медный;
• В — для изоляции жил применяется поливинилхлорид;
• В — защитная оболочка также из поливинилхлорида;
• Г — дополнительный внешний покров отсутствует;
• 2х2,5 — провод содержит 2 медные жилы сечением 2,5 кв мм.

Сколько цветмета в кабеле?

Прошлый в употреблении кабель — источник дополнительного дохода для компаний. Разумно, что в промышленных масштабах трудно удалить все дополнительные материалы, дабы найти, сколько алюминия в проводе.

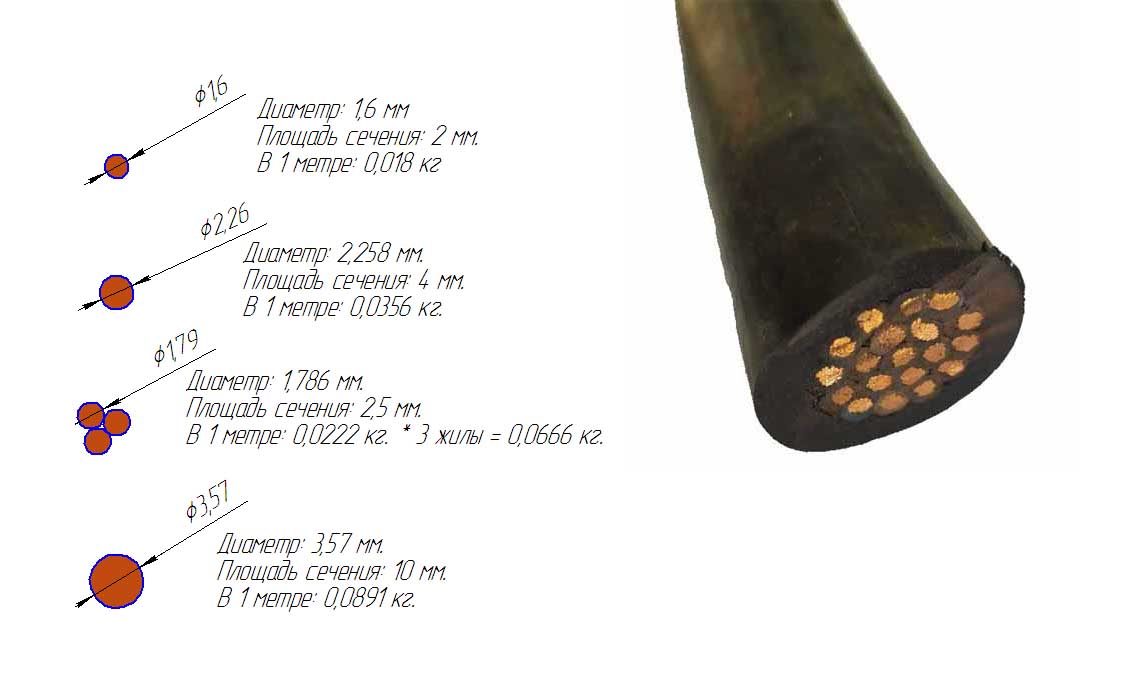

Существует формула, по которой просто высчитать, сколько меди в кабеле в килограммах. Для определения массы цветного металла в каждом километре проводника нужно помножить количество жил на их сечение и на плотность материла.

Плотность меди 8,9, алюминия — 2,7.

Рассчитаем количество меди во взятом выше примере (ВВГ 2х2,5). Масса меди (в кг) в километре провода составляет 2х2,5х8,9= 44,5 кг.

Удельный вес меди и медных сплавов

Как понятно, за последние сотки лет прогресс шагнул довольно далековато, что, в свою очередь, позволило развиваться многим отраслям индустрии по всему миру. Не осталось в стороне и металлургическое создание, так как наука подарила этой отрасли огромное количество технологий, методик расчета и в том числе возможность измерения удельного веса металлов.

Так как разные медные сплавы различны по собственному составу, также по физическим и химически свойствам, это дает возможность для каждого изделия либо детали подбирать нужный сплав. Для расчета веса требуемого для производства проката, следует знать удельный вес соответственной марки.

Формула для измерения удельного веса металла

Удельным весом именуется отношение веса P однородного металла из определённого сплава к объёму этого сплава. Обозначается удельный вес эмблемой γ и его ни при каких обстоятельствах нельзя путать с плотностью. Хотя значения плотности и удельного веса как меди, так и других металлов очень нередко одинаковы, стоит держать в голове, что это вправду не во всех критериях.

Таким макаром, для расчета удельного веса меди применяется формула γ=Р/V

А для расчета веса определенного размера медного проката, площадь его поперечного сечения множится на удельный вес и на длину.

Единицы измерения удельного веса

Дабы измерить удельный вес медных и других сплавов могут употребляться следующие еденицы измерения:

в системе СГС — 1 дин/см 3 ,

в системе СИ — 1 н/м 3 ,

в системе МКСС — 1 кГ/м 3 .

Данные единицы связаны между собой определённым соотношением, которое смотрится так:

0,1 дин/см 3 = 1 н/м3 = 0,102 кГ/м 3 .

Методы расчёт удельного веса меди

Высчитать удельный вес меди можно с помощью 2-ух способов:

1. Внедрение специального калькулятора медного металлопроката на нашем веб-сайте,

2. Расчёт с помощью формул, площади поперечного сечения проката, а потом умножение на удельный вес марки и на длинну.

Пример 1: расчитаем вес медных листов шириной 4 мм, размером 1000х2000 мм в количестве 24 штуки из медного сплава М2

Посчитаем объем 1-го листа V = 4·1000·2000 = 8000000 мм 3 = 8000 см 3

Зная, что удельный вес 1 см 3 меди марки М3 = 8,94 гр/см 3

Посчитаем вес 1-го листа проката M = 8,94·8000 = 71520 гр = 71,52 кг

Итого масса всего проката М = 71,52·24 = 1716,48 кг

Пример 2: расчитаем вес медного прута Д 32 мм общей длиной 100 метров из медно-никелевого сплава МНЖ5-1

Площадь сечения прута поперечником 32 мм S=πR 2 означает S=3,1415·16 2 =803,84 мм 2 = 8,03 см 2

Определим вес всего проката, зная что удельный вес медно-никелевого сплава МНЖ5-1 = 8,7 гр/см 3

Итого М = 8,0384·8,7·10000=699340,80 гр = 699,34 кг

Пример 3: расчитаем вес медного квадрата со стороной 20 мм длиной 7,4 метра из медного жаропрочного сплава БрНХК

Найдем объем проката V = 2·2·740 = 2960 см 3

Зная, что удельн. вес 1 см 3 = 8,85 гр/см 3 получаем

Итого М = 2960·8,85 = 26196 гр = 26,19 кг

По хим составу можно выделить несколько главных групп медных сплавов, подробные свойства которых можно поглядеть в нашем марочнике металлов:

Плотность меди

Использование меди и медных сплавов в индустрии

Так как медь является цветным металлом, который обладает особым качествами и который к тому же не так просто добыть, её очень нередко применяют в разных промышленных областях для производства самых различных продуктов.

Свойства меди

Незапятнанная медь имеет следующие характерные свойства:

Плотность — 8,93*10 3 кг/м 3 ,

Удельный вес — 8,93 г/cм 3 ,

Температура плавления — 1083 °C,

Температура кипения — 2600 °C.

Добыча меди

Медь добывают путём переработки руд, которые в большенном либо малом количестве содержат медь. Обычно для добычи меди применяют процесс обогащения руды, так как в своём большинстве она содержит пустую породу. После чего медь подвергается обжигу, плавке и конвертированию.

В индустрии чистую медь использую достаточно изредка, в таком виде она применяется исключительно в производстве электротехники, так как является хорошим проводником электрического тока. Из незапятанной меди создают электрические кабели, провода, электрогенераторы, радиоустройства и телеоборудование.

В остальной же индустрии в главном применяют медные сплавы:

Латуни – в машиностроении, в производстве хим оборудования, оптики, различного рода устройств и сеток для целлюлозно-бумажной индустрии,

Дюралевой и свинцовой бронзы – благодаря красивым механическим свойствам и высочайшей стойкости к коррозии, это сплав применяют в производстве подшипников и деталей, которые подвержены высочайшему давлению.

Кремниевые бронзы – заменитель оловянной бронзы.

Оловянные бронзы – применяются для отлива медных листов, также в хим индустрии.

Не считая этого, медь также применяется, как удобрение для земли в виде медного купороса, который к тому же является ядовитым. Малая часть меди идёт также на создание памятников, монументов и различного рода статуй, так как этот металл очень мягок и может принимать фактически любые формы.

Для расчета какого-нибудь металлопроката по удельному весу — для этого существует особый калькулятор металла.
