Здрасти, почетаемые читатели веб-сайта elektrik-sam.info!
В прошлых 2-ух статьях мы тщательно разглядели, как избрать УЗО:
Сейчас настало время закрепить полученную информацию на определенном примере.
В жилых квартирах и домах лучше применять устройства защитного отключения, установленные в два уровня:
1 уровень. На вводе в квартиру сходу после вводного автоматического выключателя лучше установить противопожарное УЗО на 100 либо 300 мА (для защиты от вероятного возгорания при повреждении и естественном старении изоляции).
2 уровень. Для того, дабы обеспечить наилучшую электробезопасность и сразу с этим наивысшую бесперебойность электроснабжения лучше устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей используются УЗО с уставкой по току утечки 10 и 30мА.
Итак, давайте разглядим вопрос выбора и расчета УЗО на определенном примере.
Представим, что у нас имеется дом, в каком проводка проводка разбита на следующие группы потребителей:
— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.
— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;
— кондюк: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;
— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;
— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;
— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;
— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;
Давайте дополним имеющуюся схему проводки дома устройствами защитного отключения.
Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во увлажненной среде.
Как мы помним, ориентировочное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно высчитать по формуле:
IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где
IΔэп — ток утечки электроприемника, мА;
IΔсети — ток утечки сети, мА;
Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;
Lпровода — длина фазного проводника, м.
Номинальный дифференциальный отключающий ток должен быть как минимум втрое больше суммарного тока утечки защищаемой цепи электроустановки IΔ:
IΔn > = 3 IΔ.
3 IΔ=3х3,45=10,35 мА.
Для мокроватых групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО вышло фактически равным 10 мА, потому для стиральной машины избираем УЗО с номинальным дифференциальным отключающим током 10 мА.
УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток менее 16 А, потому избираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.
Так как проводка однофазовая, УЗО избираем двухполюсное; тип А, электромеханическое, с номинальным условным током недлинного замыкания Inc=6000 А.
Если позволяют средства и есть возможность установки электрощита на огромное количество модулей, тогда лучше устанавливать отдельное УЗО на каждую группу потребителей. Для них применять УЗО с уставкой по дифференциальному току 30 мА.
По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, дабы проверить, не будет ли он превосходить одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превосходит, тогда, может быть, придется поделить группу на две.
На практике нередко поступают по другому. Все приборы в электросети квартиры сразу не подключаются, так как общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира маленькая – 2 комнаты. Потому для оставшихся групп, не считая стиральной машины, можно испытать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.
Номинальный ток УЗО избрать на ступень больше номинала вводного автомата, т.е. 40 А. Так как сумма номиналов автоматов по группам превосходит номинал вводного автомата.
Если УЗО будет срабатывать, тогда для оставшихся групп потребителей заместо 1-го УЗО на 30 мА, установить два на 30 мА. К примеру, соединить розетки кухни и освещение под одним УЗО, а розетки 2-ух комнат и кондюк – под другим. Может быть, группу освещения вывести из-под защиты УЗО.
Этого обычно бывает довольно для обычного функционирования УЗО. Недочет таковой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.
После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.
Селективность по номинальному отключающему дифференциальному току будет соблюдена, так как 100 мА более чем втрое больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, нужно применять вводное УЗО типа S.
Так как проводка однофазовая, все УЗО избираем двухполюсные. Групповые УЗО 2-го уровня избираем с номинальным условным током недлинного замыкания Inc=6000 А, электромеханические, типа А.
Для вводного УЗО номинальный условный ток недлинного замыкания Inc избираем 10000 А, так как дом новый, вблизи ТП, при трагедии вероятны огромные значения токов недлинного замыкания.
Избираем все УЗО одой марки, для примера АВВ.

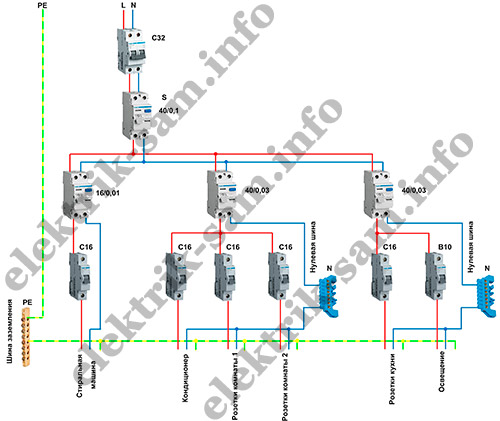

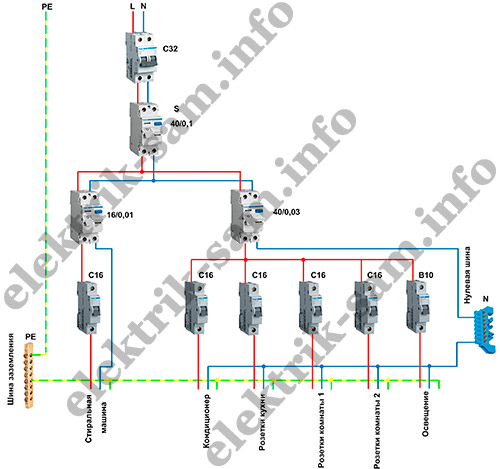

В итоге расчетов у нас вышла такая схема:
— 1-ый вариант, если применяются два групповых УЗО;
— 2-ой вариант, если применяются три групповых УЗО.
Смотрите подробное пошаговое видео Как избрать УЗО. Пример расчета:
Как верно установить автоматические выключатели и УЗО в электрощитке
Главное требование – установка УЗО и автоматов должна быть выполнена верно. От этого зависит бесперебойная работа электробытовой техники, безопасность жилья и живущих в нем. Дабы обезопасить бытовую технику от маленьких замыканий и скачков напряжения, а жителей от поражения электрическим током, в схему проводки включают защитные аппараты.
Обычно, в щитке стоит обыденное устройство защитного отключения (УЗО). Оно срабатывает только во время утечки тока. Дифавтомат – это устройство, который состоит из УЗО и автоматического выключателя и делает сходу две функции. Он защищает систему во время недлинного замыкания либо перегрузки, также срабатывает при утечке тока в сети.
Как верно подключить УЗО и автомат
Выделим некоторую последовательность действий, дающую нам представление о том, как происходит подключение УЗО и автомата схема и как осуществляется установка УЗО до либо после автомата. Ответим также на вопрос, УЗО ставится до автомата либо после?
- Все правила электрики безотступно советуют подключать УЗО перед автоматом. УЗО до либо после автомата? Совершенно точно перед автоматом. По другому нормально работать устройство не сумеет.
- Однофазовое подключение. Кабель питания к УЗО всегда подводится сверху. Подвод кабеля иллюстрирует набросок.

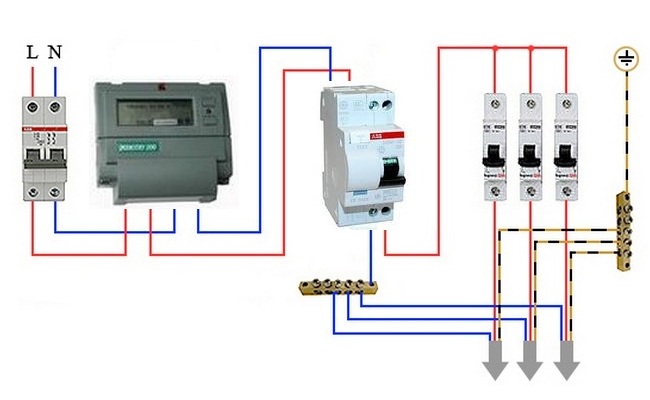

На рисунке показано самое простейшее подключение УЗО. - Подключая УЗО без заземления, необходимо воспользоваться схемой, представленной ниже.
- Самым распространенным является вариант подключения УЗО в двухфазную сеть. Схема такая.
- Рассматривается также всегда вариант подключения УЗО в трехфазную электрическую сеть. Тут находится заземление, но отсутствует нейтральная фаза. Применяется проводка без обмотки (фазный кабель). После подключения будет видна пустая нулевая клемма.
- Существует к тому же вариант подключения четырехполюсного УЗО. При подключении просматривается аналогия с подключением в однофазовую сеть. Изменяется только число полюсов и магистралей.

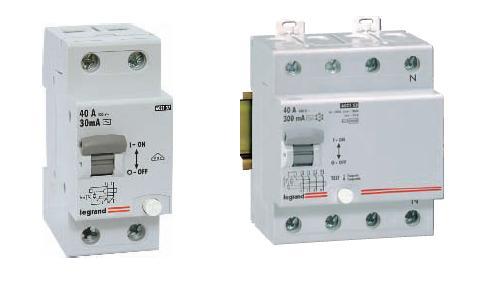

Типы УЗО
По виду питающей сети УЗО могут производиться в виде однофазового либо трехфазного устройства защиты, а по собственной конструкции – изготавливаться в виде отдельного модуля либо совмещённого с автоматическим выключателем.

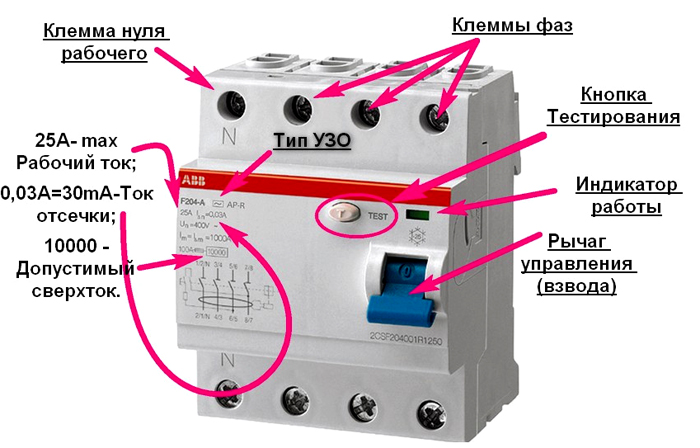

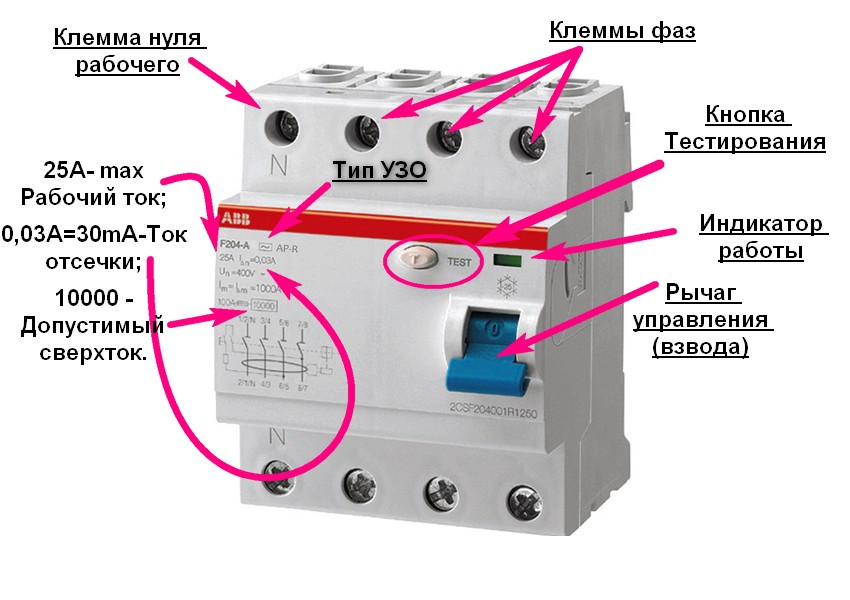

У трехфазного устройства защиты число входных и выходных контактов увеличено до 4-х (по одному на каждую фазу). Ещё один клеммник нужен для подключения общего либо земельного провода.
Относительно конструктивных особенностей разных образцов защитных устройств можно отметить следующее. Заявленная в заглавии статьи тема подразумевает раздельное внедрение УЗО и автоматического линейного выключателя, потому вариант совмещённого устройства тут не рассматривается.
При всем этом закономерно появляется следующий вопрос: как верно подключить узо и автомат в питающую схему при их раздельном применении.
Подключение УЗО и автомата: схема и правила
На сегодня все мы используем огромное количество электроприборов. Количество которых с каждым годом вырастает, происходит это и из-за доступности, и из-за необходимости, и благодаря действенному маркетингу производителей.
В свою очередь с повышением электропотребителей, вырастает и нагрузка на сеть, что приводит к замыканиям, поломкам, а в некоторых случаях и к пожарам. Потому с возникновением новых электроприборов, появились и новые устройства защитного отключения сети потребителей.
Читать еще: Как верно подключить электросчетчик и автоматы
УЗО – это электротехнический устройство, в функции которого заходит отключение энергопотребителей и размыкание цепи в случае превышения током данного максимально-допустимого значения. Это устройство повсевременно ассоциирует фактическое и данное значение тока и в случае обнаружения отличия от данного параметра размыкает цепь.
Когда УЗО нужно?
Посреди общего контраста электроприборов хотелось бы выделить те из них которые потребляют наибольшее количество электроэнергии, а поэтому и нагрузку на сеть оказывают наивысшую, к ним относятся:
- Холодильники и морозильные камеры;
- Микроволновые печи;
- Электродуховки;
- Электрочайники;
- Электрокамины, тепловентиляторы и обогреватели;
- Стиральные машины;
- Кондюки;
- Бойлеры.
Как мы лицезреем, вся перечисленная техника стала сейчас нужной, а цена каждого такового устройства достаточно велика для нередкой замены, потому стоит задуматься о покупке и установке УЗО.
Дальше пойдет речь о том как подключить данное устройство и автоматы. Для более приятного примера, ниже приведена аннотация подключение УЗО и автомата схема.
Для действенной работы устройства, его необходимо не просто включить в схему, но и верно в ней расположить, потому дальше мы опишем как верно подключить УЗО и автомат. Итак в случае отличия величины силы тока в цепи от данного параметра происходит размыкание цепи, но само устройство остается незащищенным, вот поэтому и устанавливается оно в паре с автоматом защиты.
Есть нередкие ошибки подключения УЗО, более распространенные из которых мы опишем ниже. Данное оборудование должно быть включено в цепь автоматического выключателя. В свою очередь, при появлении перегрузок либо недлинного замыкания автоматический выключатель выключит всю цепь, и включенное в нее УЗО защитит от утечек тока и отключит всю цепь расположенную после него.

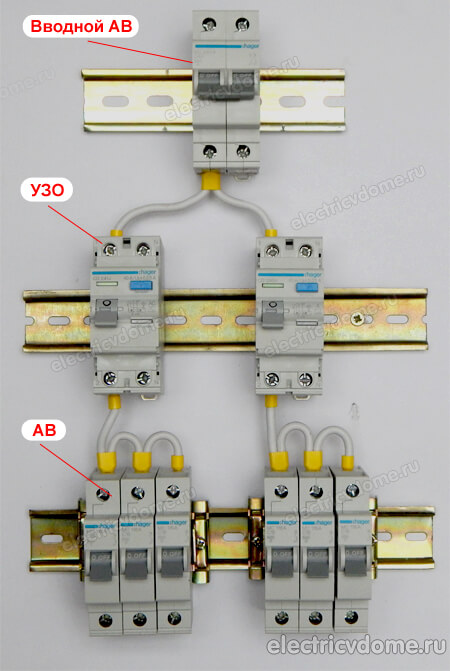

Количество подключаемых автоматов
Время от времени появляется вопрос: сколько автоматов можно подключить к одному УЗО? Ответом на данный вопрос будет соответствие величины потребляемого тока с чертами самого устройства. Естественно, в некоторых случаях для осторожного вида электрошкафа нам придется ограничится количеством автоматов, которое нам позволят расположить габариты шкафа и все избыточное вынести за его пределы. Потому подключение оборудования и автомата это достаточно творческая работа.
Для того дабы схема подключения УЗО и автоматов в квартире не представляла из себя жмых запутанных проводов, рекомендуется не прикручивая разложить всю аппаратуру в шкафу. Таким макаром, мы увидим ее будущее размещение в еще пока не приверченном к стенке электрошкафу. Таковой подход, предугадывает дабы схема установки предохраняющего устройства и автоматов смешивалась с габаритами шкафа.
Проверка подключения УЗО
Всегда следует держать в голове, что правильное подключение УЗО и автоматов мы можем проверить кнопкой «Т» (тест) сходу после подачи питания. В случае если при нажатии на кнопку цепь не разобралась, и не вышло отключение электроприборов, следует находить ошибку в подключении.
Читать еще: Номиналы автоматических выключателей таблица
Конструктивно не предвидено, что устройство сумеет оградить себя, потому на вопрос: УЗО ставится до автомата либо после? И тут следует пошевелить мозгами о защите самого УЗО, что предполагает его нахождение в цепи автомата. Контролируется установка оборудования до либо после автомата также нажатием испытательной кнопки, что дает возможность избежать ошибок при подключении.
Начиная сборку не следует паниковать. Если Вы не убеждены, размещено УЗО перед автоматом либо после (если ранее Вы не сталкивались с схожим подключением) лучше обратиться за советом либо помощью к профильному спецу.
Если не понимаете, как УЗО избрать, обратитесь к консультантам АВС-электро https://avselectro.ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen — вам большой выбор моделей и красивый сервис.

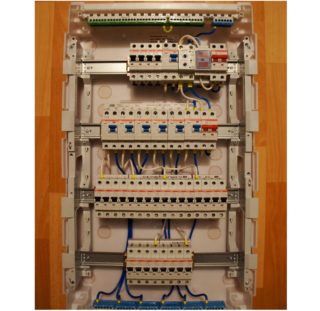

На данный момент стало популярно разбивать электросистему на группы потребителей, что позволяет использовать одно УЗО на несколько автоматов, например в трехэтажном доме можно установить по автомату на каждый этаж, а устройство будет держать под контролем утечку тока в цепях всех 3-х автоматов. Сейчас пред нами большой выбор подобного оборудования и автоматов, начиная от производителя, и заканчивая техническими чертами. Для того дабы не платить два раза, следует сначала высчитать предполагаемое количество потребителей для того дабы осознавать величину нагрузки на сеть. Исходя из этого параметра, можно избрать защитное устройство.
Следует также держать в голове, что чем проще схема подключения автоматов и УЗО в щитке, тем легче в ней разобраться, потому рекомендуется подписывать какой автомат отключает те либо другие потребители. Такие надписи существенно упрощают поиск неисправности в цепи.
Подключение УЗО в однофазовой сети

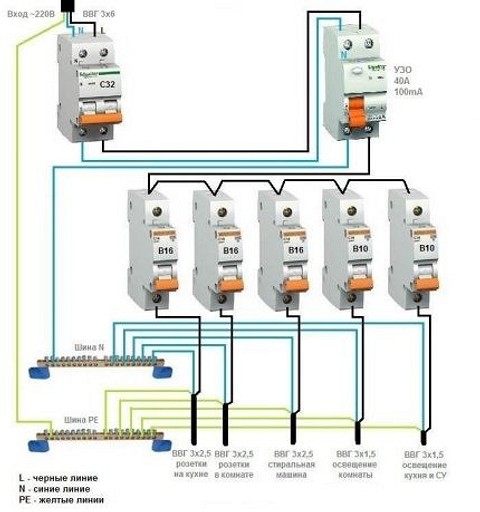

Метод 1: общее УЗО для всей сети
При таковой схеме УЗО устанавливается между двухполюсным вводным автоматом (в электрощитке дома либо квартиры) и группой автоматов, установленных на освещение и группу розеток.
У таковой схемы подключения есть минусы и плюсы. Представим утечка тока произошла в розетке, к которой подключена стиральная машинка. В данном случае общее УЗО отключит все группы автоматов, которые есть в квартире. Это непременно минус данной схемы, так как найти, где непосредственно произошла утечка, будет проблематично. Придется выключить все автоматы после УЗО, включить УЗО и включать по одному каждый автомат. Тот, после которого устройство отключится и будет питающим «проблемную» линию.
Плюсом же данной схемы является значимая экономия, так как необходимо будет приобрести всего одно двухполюсное УЗО, которое стоит порядка 1500 — 2500 рублей (зависимо от производителя).
Направьте внимание, что в схеме предвидено заземление (PE), которое идет безпрерывно от заземляющей шины к каждой розетке согласно ПУЭ 1.7.83. Таковой же вариант заземления применен и в последующих схемах.

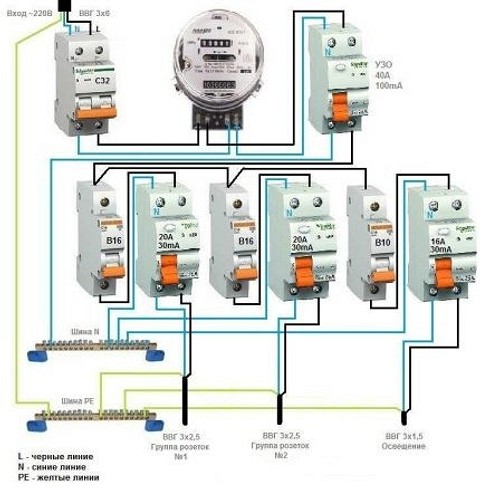

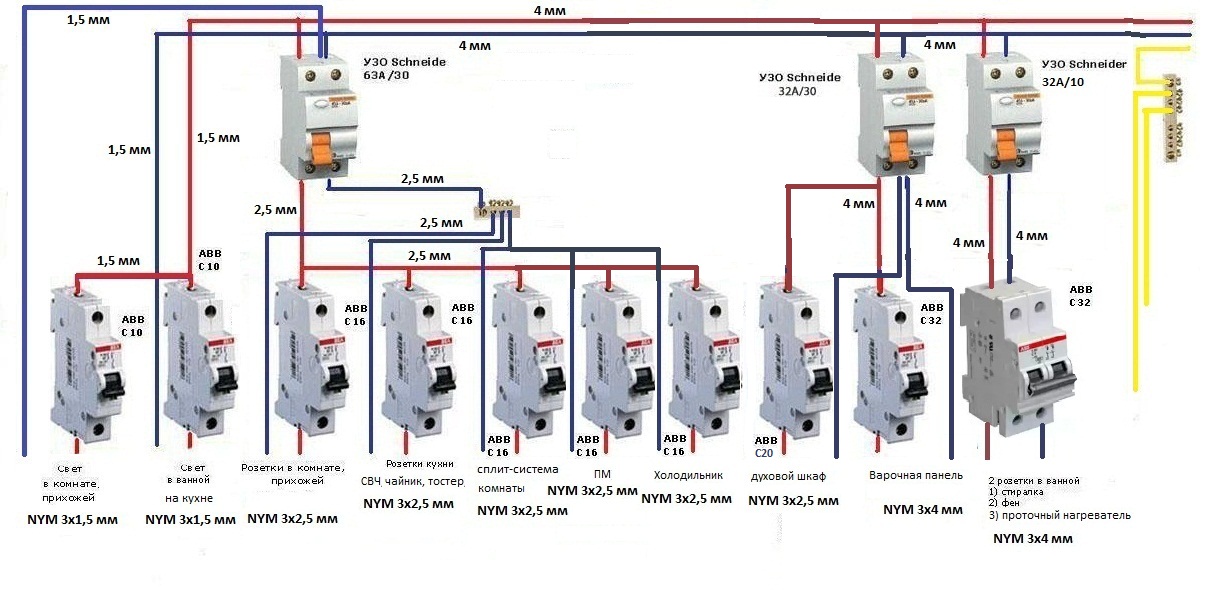

Метод 2: общее УЗО и групповые УЗО
Эта схема является несколько усложненным вариантом предшествующей. Тут в щитке после вводного автомата устанавливается общее УЗО, от которого фаза отходит к каждому автомату, а ноль идёт на нулевую шину N (между вводным автоматом и УЗО стоит дополнительно счетчик). Потом фаза от каждого группового автомата идет на каждое групповое УЗО, на которые также идёт ноль с нулевой шины.
Читать еще: Автоматический выключатель света с таймером
Такая схема практически двойную защиту. Если произойдет утечка дифференциального тока на какой-нибудь полосы, тогда отключится только один групповой УЗО, и отыскать делему будет нетрудно. В случае, если групповое УЗО окажется неисправным, тогда сеть отключит общее УЗО.
Преимущество таковой схемы подключения в двойной защите — возможность, что неисправны и групповое, и общее УЗО фактически нулевая.Но придется потратиться на дополнительные устройства. Существует вариант установки только групповых УЗО без общего — будет чуток дешевле, но теряем одну ступень защиты.

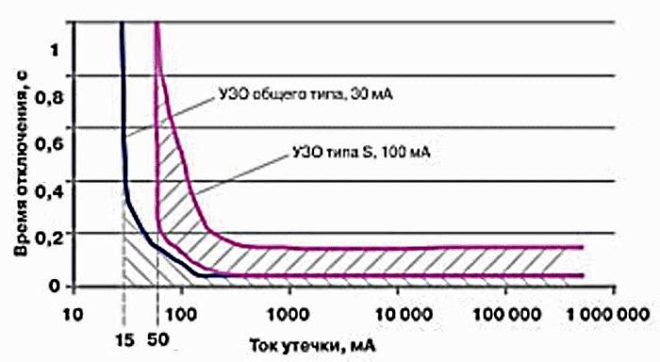

Селективность
УЗО с функцией селективности отличаются от обычных тем, что имеют определенную выдержку времени. Используются, когда в одном распределительном щитке устанавливаются сходу несколько устройств. Дабы вся цепочка работала слаженно, непременно нужно настроить уставки по времени срабатывания. Согласно этой характеристике УЗО бывают 2-ух типов: «G» и «S».
Наглядно про селективность УЗО на видео:
Обычное УЗО срабатывает через 0,02-0,03 с после обнаружения токовой утечки, устройство типа «G» спустя 0,06-0,08 с. УЗО типа «S» имеет наибольшую выдержку по времени 0,15-0,5 с.
Устройство защитного отключения на отходящих линиях монтируют без выдержки времени, на вводе ставят типа «S» либо «G». Как возникает утечка тока на некий полосы потребителей, групповое УЗО одномоментно реагирует и отключается.
Если оно не исправно или по некий другой причине не сработало, то через данное время отключится вводное устройство.
Селективность можно обеспечивать не только лишь по времени, но и по току.

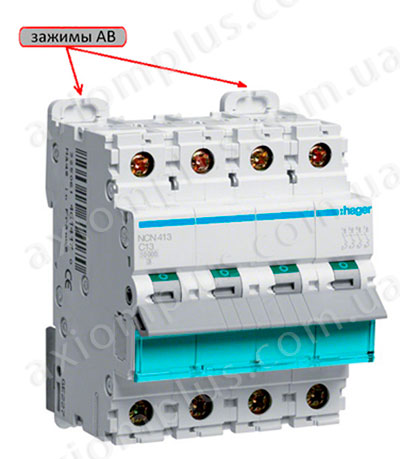

Подвижные защелки — для удобства монтажа
Зависимо от перспектив расширения сети, которое повлечет за собой повышение количества автоматов, стоит направить внимание на их крепления, которые могут фиксироваться на DIN-рейке при помощи одной либо 2-ух подвижных защелок.
Почему две защелки — лучше? Многим неопытным юзерам может показаться, что нет различия в методе крепления модуля, но при первой же подмене автомата все станет ясно — для извлечения устройства с одной подвижной защелкой будет нужно полная разборка всего щита. Этой задачи реально избежать, если приобрести АВ с 2-мя подвижными защелками.
К примеру, они есть в Hager в серии N, извлечение которых происходит за несколько минут при помощи отвертки, в отличие от других типов крепления, на демонтаж которых уйдет много времени и нервишек.
Если вы только стоите перед выбором, наши квалифицированные менеджеры всегда готовы придти на помощь.
