Занимаясь ремонтом дома столкнулся с необходимостью нарисовать однолинейную схему электроснабжения. Все можно было выполнить от руки, но собрался сделать на компьютере. Этот обзор посвящен бесплатным программкам для подготовки однолинейных электрических схем.

Что такое однолинейная схема электроснабжения?

Однолинейная схема — это технический документ, который в ОБЩЕМ И ЦЕЛОМ дает человеку, с ним работающему, понятие о:

1. Точках подключения объекта;
2. Главных нагрузках и их показателях (мощность автоматов, их номинал, маркировка и т.д.);
3. Питающем кабеле (вновь все его свойства: тип, разрешенный ток и т.д.);
4. Номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств (аналогично);
5. Главных потребителях электричества на объекте (аналогично).

Практически, без однолинейной схемы электроснабжения проводить электромонтажные работы НЕРЕАЛЬНО. Так как в документе есть главное – информация.

Что такое принципная электрическая схема

Принципная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи частей объекта, также характеристики компонент, составляющих объект, изображённый на чертеже.

Почему схема именуется однолинейной?

Однолинейная схема – это та же электрическая принципная схема, но выполненная в облегченном виде: все полосы однофазовых и трехфазных сетей изображаются одной линией.

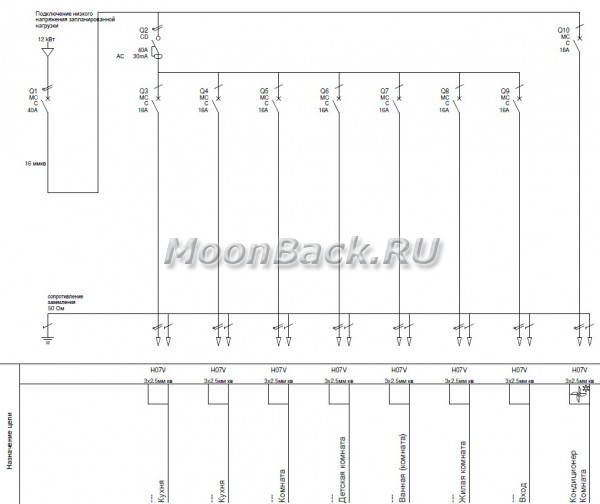

Пример однолинейной электрической схемы

В чем нарисовать однолинейную электрическую схему

Программ для черчения на компьютере (электрические схемы не отрисовывают, а чертят!) много. Но они все обычно сложны в освоении, если Вы не занимаетесь этим мастерски. Но я отыскал несколько легких для применения обычным человеком.

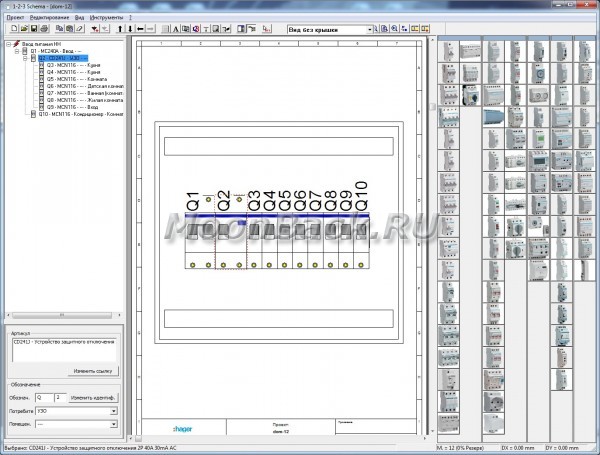

Программка 1-2-3 схема

Программное обеспечение компании HAGER 1-2-3-схема, Semiolog и hLsys Lume распространяются безвозмездно. Закачивать можно и необходимо с официального веб-сайта http://www.hagersystems.ru/software/. А не находить ее на файлопомойках и мусоросборках. Программка на российском языке.

Программка «1-2-3 схема» позволяет подобрать корпус электрощита в согласовании требованиями по степени защиты, укомплектовать его защитными и коммутационными модульными аппаратами, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

Программка позволяет корректно подобрать серию корпуса и его размер, исходя из количества модульных аппаратов, произвольным образом промаркировать модульные аппараты. Элементная база программы 1-2-3-схема содержит животрепещущие артикулы оборудования, поставляемые на русский рынок и сертифицированные по русским и европейским эталонам. При помощи 1-2-3-схемы можно хорошо составить спецификацию, сделать однолинейную схему электрощита и отрисовать его внешний облик.

Понятное дело, что совершенно не непременно воспользоваться элементной базой производителя HAGER. Главное — это итог, другими словами однолинейная схема, корректный размер корпуса щитка (когда места хватает для всех автоматов) и призом печать этикеток которые позже можно приклеить на щиток над автоматами.

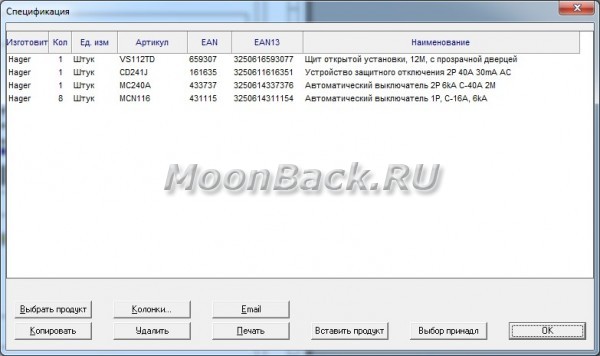

Используя программку 1-2-3 схема вы можете просто и с наименьшими затратами времени сделать электрическую схему щитка для жилищного строительства. Дабы лучше применять способности программы и правильно применять время hager разработал интерфейс между этой новейшей программкой и программкой для этикеток semiolog.

Для работы Вы сможете применять только мышку, создать и распечатать схему электрического щитка и этикетки с обозначениями частей схемы для щитка.

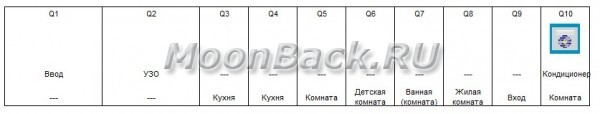

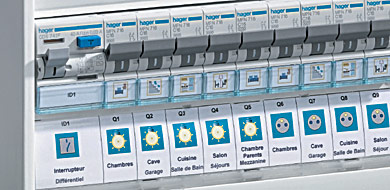

Пример щита в сборе с маркировками групп потребителей, изготовленных в программке Semiolog.

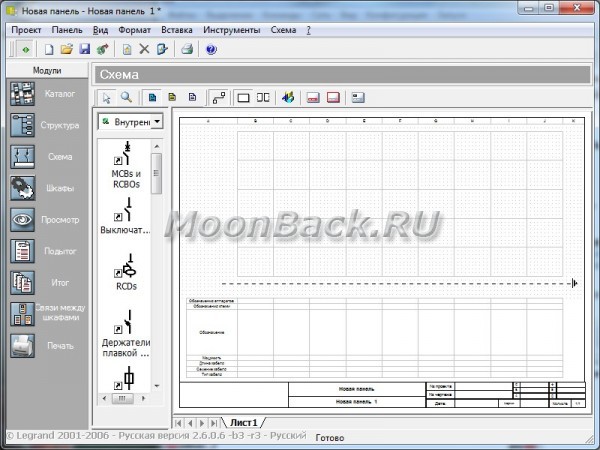

Программка XL Pro² от Legrand

2-ая программка также от производителя — это XL Pro² от Legrand, которая упрощает проектирование низковольтных комплектных устройств (НКУ). Программка позволяет конструкторам НКУ проектировать распределительные шкафы и щитки серии XL³ 2-мя способами:

1. подобрать оборудование Legrand из предложенного списка, нужное для сборки шкафа;
2. при помощи однолинейной схемы.

Программка автоматом обусловит тип комплектного устройства, высчитает его цена, выполнит размещение оборудования. XL Pro² автоматом заносит все конфигурации, что очень упрощает проектирование и расчет разных типов шифанеров.

Программка XL Pro распространяется безвозмездно и доступна для загрузки зарегистрированными юзерами Extranet.

Программка XL PRO³

Программка XL Pro³ упрощает проектирование низковольтных комплектных устройств (НКУ).
Программка позволяет конструкторам НКУ проектировать распределительные шкафы и щитки производства Legrand на токи до 6300 А 2-мя способами:

1. подобрать оборудование Legrand из предложенного списка, нужное для сборки шкафа;
2. при помощи однолинейной схемы.

Программка автоматом обусловит тип комплектного устройства, высчитает его цена, выполнит размещение оборудования. XL Pro³ автоматом заносит все конфигурации, что очень упрощает проектирование и расчет разных типов шифанеров.

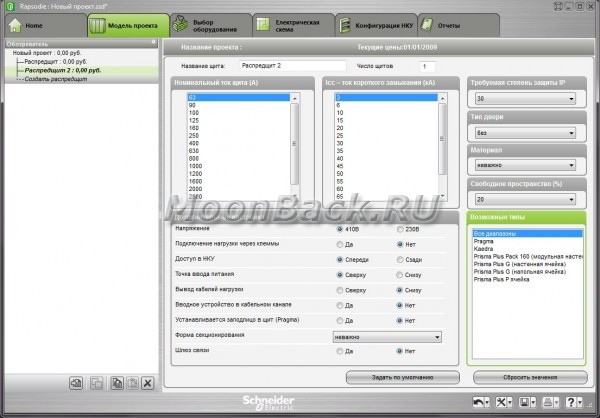

Rapsodie — Сборка распределительных щитов

Это 3-я программка в обзоре для сборки распределительных щитов, но сейчас уже от schneider-electric.

1. Rapsodie создана для сборки шифанеров НН серий Prisma Plus, Pragma и Kaedra.
2. Работа в Rapsodie значительно ускоряет процесс сборки шкафа.
3. В итоге работы с программкой юзер может получить: внешний облик шкафа и полную сборочную спецификацию, также подробный расчет цены проекта.
4. База данных программы содержит устройства Schneider Electric, юзер может автоматом подобрать к ним дополнительные девайсы. Также есть возможность создавать индивидуальный каталог из устройств, которых нет в базе данных программы.
5. Rapsodie также позволяет подобрать показать топологию однолинейной схемы для корректного подбора распределительных устройств и монтажных аксессуаров.
6. В программке есть режим автоматического подбора ячейки подходящей конфигурации с учетом ранее данных критериев.
7. Программка имеет симпатичный и интуитивно понятный русский интерфейс, документация выдается в виде файлов распространенных форматов (*.txt, *.xls, *.pdf, *.dxf).

Достоинства

Rapsodie — это умственный инструмент для сборки НКУ.

1. Комфорт и прозрачность при работе в программке
2. Автоматическая проверка сопоставимости устройств
3. Резвый доступ к результатам проектирования
4. Печать либо экспорт настоящей сопроводительной документации

В итоге работы с программкой Юзер может получить: внешний облик шкафа (двери, фронтальные панели, устройства, монтажные платы, составные устройства) и полную сборочную спецификацию, подробный расчет цены проекта (в том числе с учетом сборочных и наладочных работ, также с учетом скидок).

Программка имеет симпатичный и интуитивно понятный русский интерфейс, документация создается в виде документов распространенных форматов (*.txt,*.xls, *.pdf, *.dxf). Работа в программке Rapsodie значительно ускоряет процесс сборки шкафа и минимизирует возможность появления ошибки.

Программка бесплатна, но так же как и в случае с Legrand она отсутствует в свободном доступе. Программка распространяется посреди клиентов и партнеров ЗАО «Шнейдер Электрик» на безвозмездной базе. Для наибольшего удобства юзеров освоения Rapsodie проводится учебный курс в Центре Обучения Schneider Electric.

Как нарисовать электрическую схему на компьютере — обзор программ

Мы больше пользуемся компом и виртуальными инструментами. Вот уже и чертить на бумаге схемы не всегда охото — длительно, не всегда прекрасно и исправлять трудно. Не считая того, программка для рисования схем может выдать список нужных частей, смоделировать интегральную схему, а некоторые могут даже просчитать результаты ее работы.

Бесплатные программы для сотворения схем

В сети имеется много хороших бесплатных программ для рисования электрических схем. Экспертам их функционала может быть недостаточно, но для сотворения схемы электроснабжения дома либо квартиры, их функций и операций хватит с головой. Не они все в равной мере комфортны, есть сложные в освоении, но можно отыскать несколько бесплатных программ для рисования электросхем которыми сумеет воспользоваться хоть какой, так в них обычный и понятный интерфейс.

Самый обычной вариант — применять штатную программку Windows Paint, которая есть фактически на любом компьютере. Но в данном случае для вас придется все элементы прорисовывать без помощи других. Особая программка для рисования схем позволяет вставлять готовые элементы на нужные места, а позже соединять их с помощью линий связи. ОБ этих программках и побеседуем далее.

Бесплатная программка для рисования схем — не означает нехорошая. На данном фото работа с Fritzing

Редактор электрических схем QElectroTech

Программка для рисования схем QElectroTech есть на российском языке, при этом русифицирована она на сто процентов — меню, пояснения — на российском языке. Удачный и понятный интерфейс — иерархическое меню с вероятными элементами и операциями в левой части экрана и несколько вкладок вверху. Есть также кнопки резвого доступа для выполнения стандартных операций — сохранения, вывода на печать и т.п.

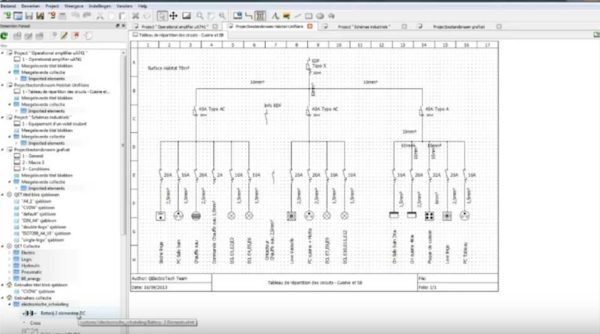

Редактор электрических схем QElectroTech

Имеется широкий список готовых частей, есть возможность отрисовывать геометрические фигуры, вставлять текст, заносить конфигурации на определенном участке, изменять в каком-то раздельно взятом куске направление, добавлять строчки и столбцы. В общем, достаточно комфортна программка с помощью которой просто нарисовать схему электроснабжения, проставить наименование частей и номиналы. Итог можно сохранить в нескольких форматах: JPG, PNG, BMP, SVG, импортировать данные (открыть в данной программке) можно в форматах QET и XML, экспортировать — в формате QET.

Недочет этой программы для рисования схем — отсутствие видео на российском языке о том, как ей воспользоваться, зато есть большое количество уроков на других языках.

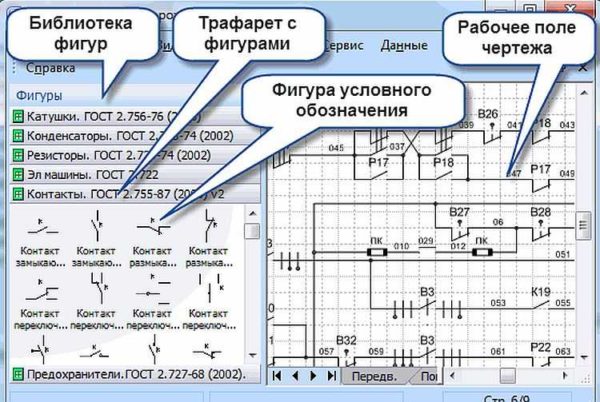

Графический редактор от Майкрософт — Visio

Для тех, кто имеет хоть маленькой опыт работы с продуктами Майкрософт, освоить работу в из графическом редакторе Visio (Визио) будет нетрудно. У данного продукта также есть на сто процентов русифицированная версия, при этом с неплохим уровнем перевода.

Составлять электрические схемы в Visio нетрудно

Данный продукт позволяет начертить схему в масштабе, что комфортно для расчета количества нужных проводов. Большая библиотека трафаретов с условными обозначениями, разных составляющих схемы, делает работу похожей на сборку конструктора: нужно отыскать подходящий элемент и поставить его на место. Так как к работе в программках данного типа многие привыкли, трудности поиск не представляет.

К положительным моментам можно отнести наличие солидного количества уроков по работе с этой программкой для рисования схем, при этом на российском языке.

Компас Электрик

Еще одна программка для рисования схем на компьютере — Компас Электрик. Это уже более суровый продукт, который применяют мастера. Имеется широкий функционал, позволяющий отрисовывать разные планы, блок-схемы, другие подобные картинки. При переносе схемы в программку параллельно формируется спецификация и монтажная схема и све они выдаются на печать.

Для начала работы нужно подгрузить библиотеку с элементами системы. При выборе схематичного изображения того либо другого элемента будет «выскакивать» окно, в каком будет перечень подходящих деталей, взятый из библиотеки. Из данного перечня выбирают подходящий элемент, после этого его схематичное изображение возникает в обозначенном месте схемы. В то же время автоматом проставляется соответственное ГОСТу обозначение со сквозной нумерацией (числа программка меняет сама). В то же время в спецификации возникают характеристики (название, номер, номинал) избранного элемента.

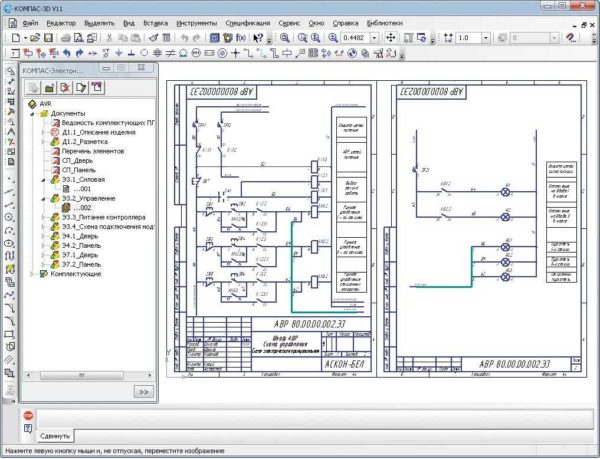

Пример схемы, сделанной в Компас Электрик

В общем, программка увлекательная и нужная для разработки схем устройств. Может применяться для сотворения схемы проводки в доме либо квартире, но в данном случае ее функционал применен практически не будет. И очередной положительный момент: есть много видео-уроков работы с Компас-Электрик, так что освоить ее будет нетрудно.

Программка DipTrace — для рисования однолинейных схем и принципных

Эта программка полезна не только лишь для рисования схем электроснабжения — здесь все очень просто, так как нужна только схема. Более полезна она для разработки плат, так как имеет встроенную функцию преобразования имеющейся схемы в трассу для печатной платы.

Начальная схема (мультивибратор), нарисованная а DipTrace Схема печатной платы Сама плата мультивибратора

Для начала работы, как и в многих других случаях, нужно поначалу подгрузить имеющиеся на вашем компьютере библиотеки с элементной базой. Для этого нужно запустить приложение Schematic DT, после этого можно загрузить библиотеки. Их можно будет скачать на том же ресурсе, где будете брать программку.

После загрузки библиотеки можно приступать к рисованию схемы. Поначалу можно «перетащить» нужные элементы из библиотек на рабочее поле, развернуть их (если пригодится), расставить и связать линиями связи. После того как схема готова, если нужно, в меню избираем строчку «конвертировать в плату» и ждем некоторое время. На выходе будет готовая интегральная схема с расположением частей и дорожек. Также можно в 3D варианте поглядеть внешний облик готовой платы.

Бесплатная прога ProfiCAD для составления электросхем

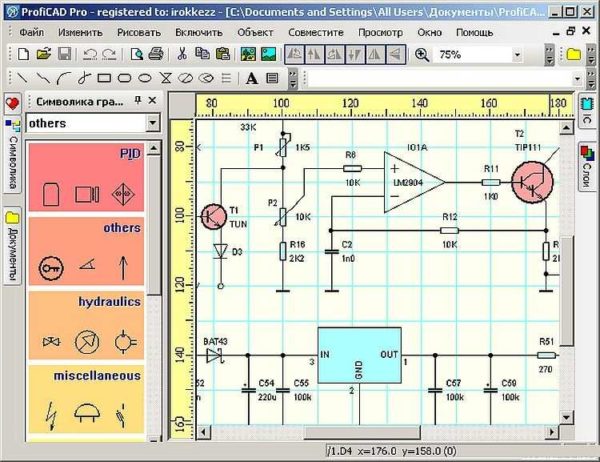

Бесплатная программка для рисования схем ProfiCAD — один из наилучших вариантов для домашнего мастера. Она ординарна в работе, не требует существования на компьютере особых библиотек — в ней уже есть коло 700 частей. Если их недостаточно, можно просто восполнить базу. Требуемый элемент можно просто «перетащить» на поле, там развернуть в подходящем направлении, установить.

Пример применения ProfiCAD для рисования электрических схем

Отрисовав схему, можно получить таблицу соединений, ведомость материалов, перечень проводов. Результаты можно получить в одном из 4 более распространенных форматов: PNG, EMF, BMP, DXF. Приятная особенность этой программы — она имеет низкие аппаратные требования. Она нормально работает с системами от Windows 2000 и выше.

Есть у этого продукта только один недочет — пока нет видео о работе с ней на российском языке. Но интерфейс так понятный, что разобраться можно и самому, либо поглядеть один из «привезенных из других стран» роликов дабы осознать механику работы.

Платные, на которые стоит потратиться

Если для вас придется нередко работать с программкой для рисования схем, стоит разглядеть некоторые платные версии. Чем они лучше? У них более широкий функционал, время от времени более необъятные библиотеки и поболее обмысленный интерфейс.

Обычная и комфортная sPlan

Если для вас не очень охото разбираться с тонкостями работы с многоуровневыми программм, приглядитесь к пролукту sPlan. Он имеет очень обычное и понятное устройство, так что через час-полтора работы вы будете уже свободно ориентироваться.

Как обычно в таких программках, нужна библиотека частей, после первого запуска их нужно подгрузить до работы. В предстоящем, если не будете переносить библиотеку в другое место, настройка не нужна — старенькый путь к ней применяется по дефлоту.

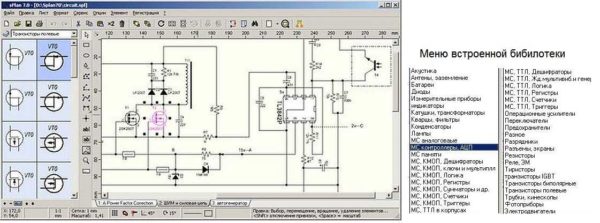

Программка для рисования схем sPlan и ее библиотека

Если для вас нужен элемент, которого нет в перечне, его можно нарисовать, потом добавить в библиотеку. Также есть возможность вставлять посторонние изображения и сохранять их, по мере надобности, в библиотеке.

Из других нужных и подходящих функций — автонумерация, возможность конфигурации масштаба элемента с помощью вращения колесика мышки, линейки для более понятного масштабирования. В общем, приятная и нужная вещь.

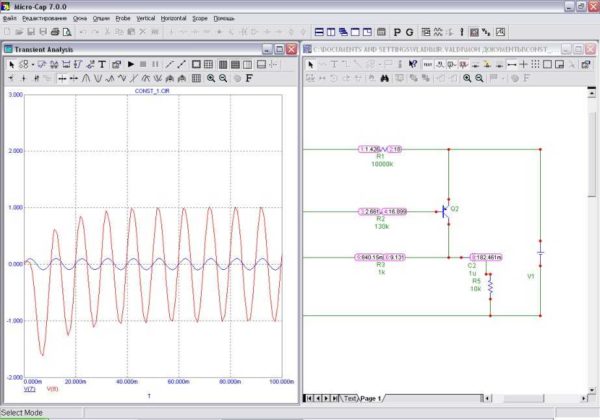

Micro-Cap

Эта программка не считая построения схемы любого типа (аналогового, цифрового либо смешанного) позволяет к тому же проанализировать ее работу. Задаются начальные характеристики и получаете выходные данные. Другими словами, можно моделировать работу схемы при разных критериях. Очень нужная возможность, поэтому, наверняка, ее очень обожают педагоги, ну и студенты.

В программке Micro-Cap есть интегрированные библиотеки, которые можно пополнять с помощью специальной функции. При рисовании электрической схемы продукт в автоматическом режиме разрабатывает уравнения цепи, также проводит расчет зависимо от проставленных номиналов. При изменении номинала, изменение выходных характеристик происходит здесь же.

Программка для черчения схем электроснабжения и не только лишь — больше для симуляции их работы

Номиналы частей могут быть неизменными либо переменными, зависящими от разных причин — температуры, времени, частоты, состояния некоторых частей схемы и т.д. Все эти варианты просчитываются, результаты выдаются в комфортном виде. Если есть в схеме детали, которые изменяют вид либо состояние — светодиоды, реле — при симуляции работы, изменяют свои характеристики и внешний облик благодаря анимации.

Программка для черчения и анализа схем Micro-Cap платная, в оригинале — английская, но есть и русифицированная версия. Цена ее в проф варианте — больше тысячи баксов. Хороша новость в том, что есть и бесплатная версия, обыкновенно с урезанными способностями (наименьшая библиотека, менее 50 частей в схеме, сниженная скорость работы). Для домашнего использования полностью подойдет и таковой вариант. Приятно еще что она нормально работает с хоть какой системой Windows от Vista и 7 и выше.

Набор инструментов для построения графиков, блок-схем и диаграмм

Есть много различных сервисов, облегчающих жизнь веб-разработчику либо дизайнеру, в том числе создающих различные графики, диаграммы, блок-схемы и т.д. Ниже представлена маленькая выборка.
(Осторожно, много изображений)

Все рисунки кликабельны и ведут на соответственный ресурс.

Сервисы

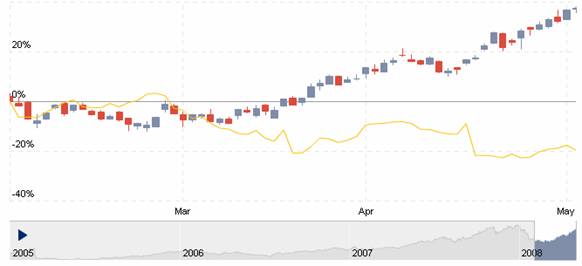

Amcharts

Amcharts — это набор flash-based диаграмм для веб-сайтов. Может извлекать данные из CSV либо XML файлов, также может получать данные, сгенерированные динамически с помощью PHP, .NET, Java, Ruby on Rails, Perl и т.д.

AnyChart

Flash based решение для визуализации. Есть не только лишь интернет, но и десктопные приложения.

Autodesk

Предлагает инструменты для рисования схем электронных плат, диаграмм, различного рода UI. Не просит никаких дополнительных плагинов — нужна только браузер, работающий с JavaScript, является кросс-браузерным. Поддерживает экспорт в PDF, JPG, PNG, и SVG.

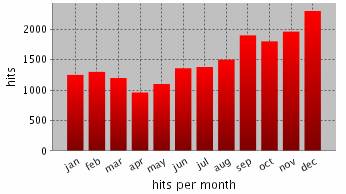

Barchart

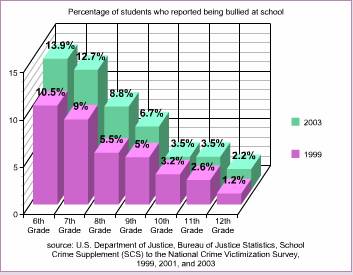

Применяется для построения столбчатых диаграмм, другими словами гистограмм.

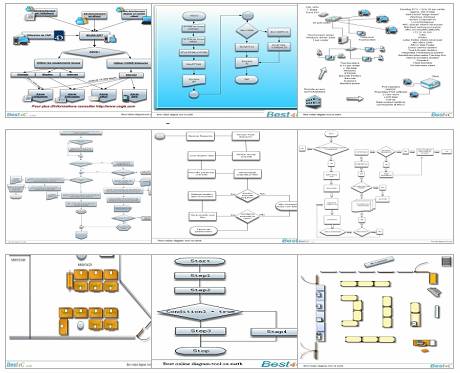

Best4c

Best for Charts. Применяется для построения различного рода диаграмм и схем.

Bubbl

Делает разноцветные схемы.

ChartDemo

Онлайн тулза для сотворения разных графиков, поддерживает метки и легенду.

ChartGizmo

Позволяет создавать разные графики для веб-сайтов, блогов, профилей и т.д. Может быть полезен для визуализации научной, денежной либо какой-нибудь другой инфы.

CreateAGraph

Онлайн-сервис, поддерживающий 5 различных графиков и диаграмм на ваш выбор.

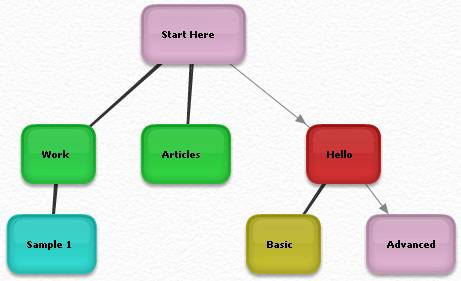

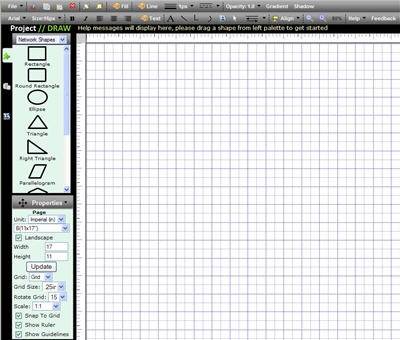

DrawAnywhere

Блок-схемы, разные организационные, иерархические графики. Поддерживает экспорт в PDF.

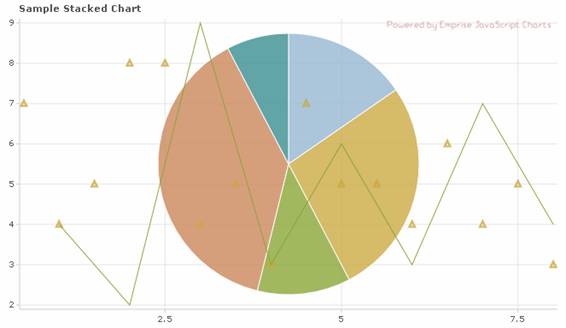

Emprise

Поддерживает разные типы графиков, масштабирование по осям, авто-зум и т.д. Отличается высочайшей интерактивностью.

FlowingData

Работает прямо из браузера, рекомендуется для визуализации различной статистики.

Flowchart

Поддерживает рисование огромного количества объектов (от линий и треугольников, до кривых Безье), экспортирует в PDF либо PNG.

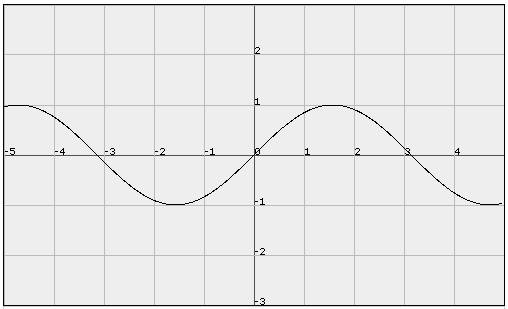

Fooplot

Простой сервис, поддерживающий построение графиков и диаграмм.

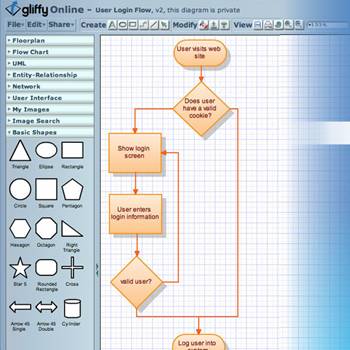

Gliffy

Хороший сервис для сотворения разных диаграмм, очень приятный с виду интерфейс и огромное количество способностей.

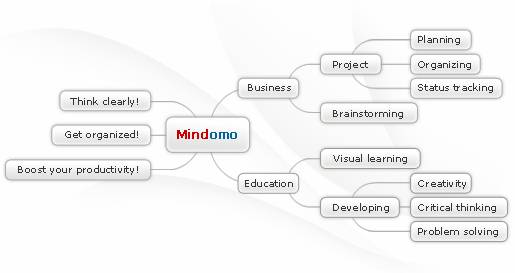

Mindomo

Позволяет создавать и редактировать диаграммы связей.

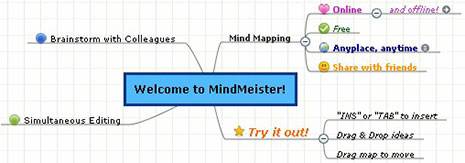

Mindmeister

Очень гибкий инструмент для сотворения разных диаграмм связей.

MGraph

Простая тулза для сотворения диаграмм.

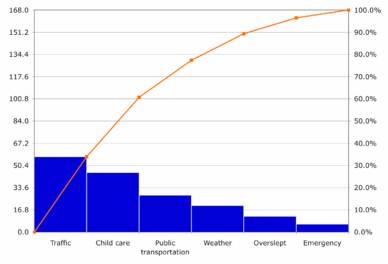

Pareto-Chart

Онлайн генератор графиков, поддерживает семь исходных инструментов безвозмездно.

Rich Chart Live

Бесплатный сервис, поддерживает разные диаграммы, графики и т.д. Работает на Flash.

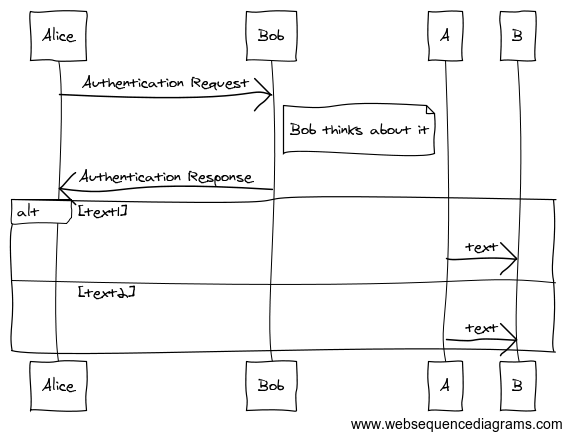

WebSequenceDiagrams

Сервис для сотворения схем. Главная особенность — описание схем на некотором подобии языка программирования.

SimpleSeating

Хороший сервис для анализа различной инфы.

Smartchart

Сервис для различного рода планирования, также поддерживает диаграммы, бесплатен.

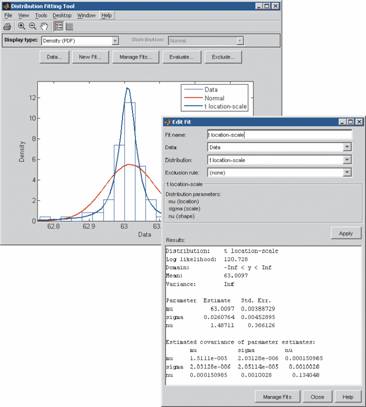

Statistics Toolbox

Мощнейший инструмент для статистического моделирования и анализа. Позиционируется для исследования статистики на практике.

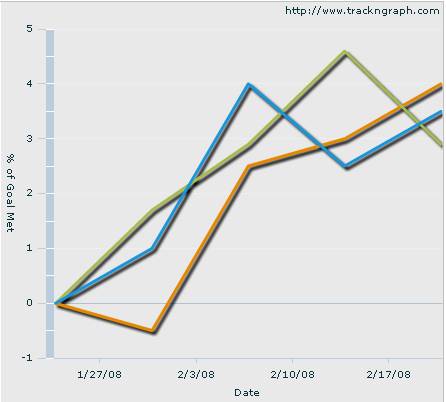

Track-n-graph

Простой, но приятный с виду сервис для построения графиков.

Библиотеки, плагины, инструментарии для разработчика

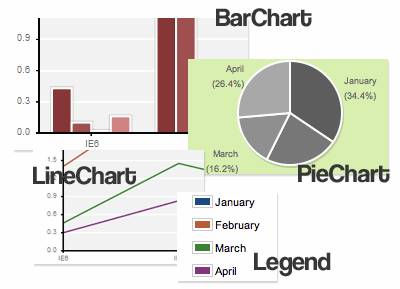

Plotr

Легкий фреймворк для рисования обычных графиков и диаграмм. Не употребляет Flash, и не поддерживает интерактивных частей.

PlotKit

Библиотека для построения графиков на JavaScript, поддерживает HTML Canvas.

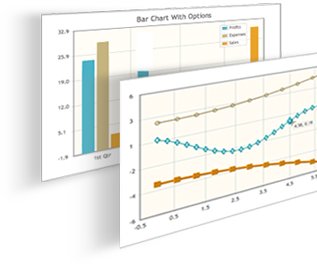

jqPlot

Open Source плагин для библиотеки jQuery. Поддерживает различные полосы и типы графиков.

Гугл Charts

Различный набор инструментов для сотворения диаграмм и графиков, включая библиотеку на JavaScript.

Highcharts

Библиотека на JavaScript, созданная для сотворения интерактивных графиков и диаграмм.

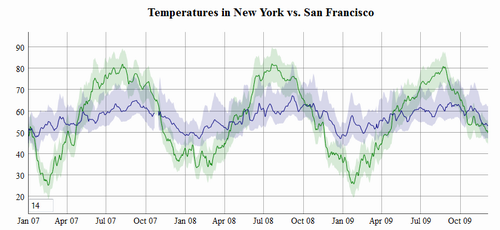

Dygraphs

Еще одна библиотека на JavaScript, Open Source.

Protovis

Употребляет JavaScript и SVG для нативной визуализации.

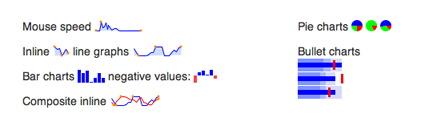

jQuery Sparklines

Плагин для jQuery, генерирующий inline-схемы и графики.

jpGraph

Мощная библиотека, которая употребляет для отображения PHP.

jQuery плагин для построения графиков. На лету сформировывает графики по наборам данных.

JavaScript Diagram Builder

Обычная библиотека для JavaScript, позволяет отрисовывать графики на интернет-страницах.

gRaphael

JavaScript библиотека для внедрения графиков и схем на интернет-страницу.

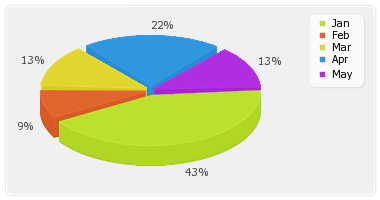

pChart

Стопроцентно бесплатный php-фреймворк.

FusionCharts

Доступен для огромного количества платформ. Вероятна интеграция с ASP, ASP.NET, PHP, JSP, ColdFusion, Ruby on Rails и т.д. Есть flash и HTML5 продукты.

Кому любопытно, большая часть выборки взята отсюда.

Если кто-то считает, что в посте чего-то не хватает — пишите, добавим.
