Система заземления определяет конфигурацию использующейся электросети. В буквенном обозначении указывается тип применения проводов (земля, ноль), их совмещение или отдельное прохождение, вариант заземления потребителя, нейтрали. Тип заземления электроустановки (открытых ее частей) показывает 2-ая буковка интернациональной систематизации. Нрав заземления самого источника обозначает 1-ая буковка аббревиатуры. Две системы IT, TT не имеют подсистем, 3-я TN делится на три подкатегории – C-S, S, C. Латинскими знаками в этих системах обозначены:
Согласно ГОСТ, нулевые проводники обозначаются маркировками:
Механизм работы заземления
При обычной работе системы электроустановки ее отдельные элементы не должны находиться под напряжением для безопасности юзеров. В жилом здании такими частями установок являются:
Для обеспечения безопасности их соединяют с контуром заземления, появившийся потенциал не причиняет вреда человеку, уходит в землю, владеющую значимой массой. Малозначительное воздействие электрического тока при всем этом юзер ощутит, но, оно будет неопасно для организма.
Типовые квартиры, личные коттеджи, построенные не так давно, имеют заземление во всех розетках. В древнем жилом фонде эти системы безопасности в проводке отсутствуют. Современные вилки бытовой аппаратуры, электроприборов так же имеют три контакта, потому, целесообразен перевод старенькых домов (там где это на техническом уровне может быть) c системы питания TN-C на систему питания TN-C-S.
Дома подключаются к фабричным источникам тока (трансформаторные подстанции), имеющим заземлители в неотклонимом порядке. Современные нормы СНиП так же обязывают застройщика обеспечить заземлением ВРУ (распределительные устройства ввода). На практике этими устройствами являются распределительные щиты, от которых нужно обеспечить высококачественное соединение с вилками бытовых устройств. При этом, применять для этих целей трубопроводы инженерных систем почти всегда не получится в силу следующих обстоятельств:
Согласно европейским эталонам, к домам могут подходить три провода однофазовой сети:
В трехфазной сети заместо 1-го проводника L находится три фазы L3, L2, L1. Это простая TN-S схема, обеспечивающая надежное заземление, в каждую квартиру идёт трехжильный провод с желто-зеленым проводником, присоединенным в этажном щитке к РЕ проводу.
В схеме TN-C-S разводка по квартирам осуществляется аналогичным образом, но, при вводе в дом ноль дополнительно заземляется.
TN система
При «глухом» заземлении нейтрали источника с одновременным присоединением его открытых частей к ней же защитными нулевыми проводами система называется TN. В данном случае нейтраль присоединяется к заземляющему контуру около подстанции, а, не к дугогосящему реактору.
Подсистема TN-C

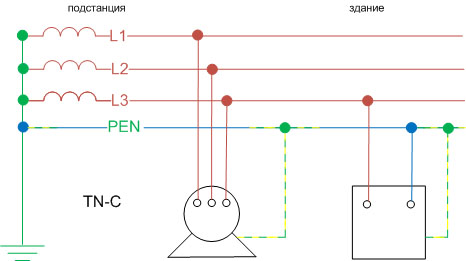

Подсистема TN-C употребляет объединенные в общий провод нулевые проводники (защитный + рабочий), что обеспечивает ординарную схему, экономию материалов проводки. Недочетами являются:
В этом варианте заместо заземления, обеспечивающего безопасность касания к корпусу устройства под напряжением, применяется защита обнуления – срабатывание автомата при резком увеличении тока в цепи (КЗ). Рабочий нулевой проводник в этой схеме обозначается PEN, находится в схеме TN-C. Слабеньким местом схемы является участок от квартиры до ввода в дом – нарушение целостности цепи (отгорание провода, подключение автомата, предохранителя в разрыв) гарантирует фазу на корпусе, злосчастный случай при случайном контакте.
Система заземления этого типа вынуждает дополнительно применять схемы зануления. При КЗ (случайное попадаете фазы на корпус электроприбора) срабатывает автомат, происходит отключение энергии. Разработка энергоснабжения находится в большинстве жилищ вторичного фонда, равномерно заменяется более совершенными схемами. Уравнивание потенциалов в данном случае запрещено в санузлах.
Подсистема TN-S
В подсистеме TN-S усовершенствована безопасность построек, оборудования, юзеров за счет разделения защитного, рабочего проводников по всей длине. Но, это приводит к повышению бюджета строительства, так как, нужна прокладка трехжильного или пятижильного кабеля от ТП для однофазовых, трехфазных сетей, соответственно.
Подсистема TN-C-S
Подсистема TN-C-S является гибридной, в ней нулевые проводники (защитный + рабочий) объединены на расстоянии от подстанции до ввода в здание, расщепляются снутри него с внедрением повторного заземления PE провода, N провода. Эта система заземления является универсальной – рекомендована при обустройстве новостроек, применяется для модернизации эксплуатируемых TN-C подсистем легким улучшением подъездных стояков.
ТТ система

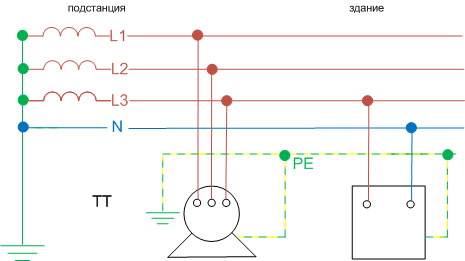

Отличительной особенностью схемы защиты открытых токопроводящих частей источника, которую употребляет система заземления TT, является независящая от заземлителя нейтраль. Система разрешена в Рф не так давно, применяется только в случаях невозможности обеспечения электробезопасности домов, павильонов, мобильных построек при помощи TN системы. Это обосновано необходимостью повторного заземления высокого свойства (обычно, модульно-штыревые конструкции в композиции с УЗО), к контуру которого распределительный щит подключается конкретно на объекте.
IT схема

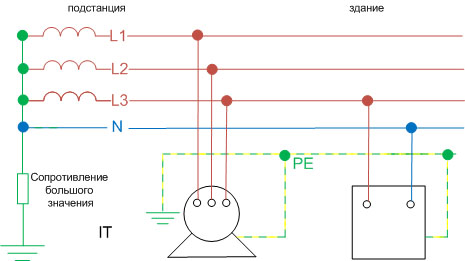

Особенность схемы заземления IT состоит в заземленных открытых токопроводящих частях источника электроэнергии. Нейтраль в этих схемах безопасности или заземлена через высочайшее сопротивление устройств, или изолирована от земли, что позволяет свести к минимуму электромагнитные поля, наведенные токи. Схема нормально подходит для учреждений медицины, лабораторий, использующих высокоточную аппаратуру. Не рекомендуется для жилых домов.
Бросить коментарий
proxyelite.biz
TN-S это система, в какой на всем протяжении разбиты нулевой защитный и нулевой рабочий проводники. Это самая неопасная, но и самая дорогая система.
Для корректного отображения этого элемента для вас нужно установить FlashPlayer и включить в браузере Java Script.
Как подключить заземление. Часть 2.
Здрасти, почетаемые читатели веб-сайта sesaga.ru. Продолжаем разбираться с подключением заземления. В первой части статьи мы с Вами разобрались: что такое заземление и где оно формируется. Так же разглядели общие понятия: как идёт питание в дом либо квартиру, как формируется напряжение 220В, что такое система заземления, какие бывают системы заземления, и разобрались с системой TN-C. Сейчас мы продолжим и начнем с системы TN-S.
2. Система заземления TN-S.
Система заземления TN-S – это система TN, в какой нулевой защитный «РЕ» и нулевой рабочий «N» проводники разбиты на всем ее протяжении.
Система заземления TN-S была разработана на замену устаревшей системы TN-C, которая закончила обеспечивать нужный уровень электробезопасности в связи с возникновением современной техники и тех недочетов, которые были выявлены при эксплуатации системы TN-C.
Система TN-S больше распространена в Европе и на сегодня считается более продвинутой в качестве защиты людей и оборудования от деяния электрического тока. Она лишена недочетов, которые имеются в системе TN-C, но также имеет и свои недочеты. Как вобщем, и все в нашем мире.
Конкретно для системы заземления TN-S были разработаны дифференциальные автоматы типа УЗО способные демонстрировать реакцию на токи утечки, и если Вы живете в новеньком жилищном фонде, то все современные прибамбасы, разработанные для защиты от поражения электрическим током — вам.
Начиная с середины 90-х годов при постройке нового жилища, согласно ПУЭ (Правила Устройства Электроустановок), разрешено применять только систему заземления TN-S.

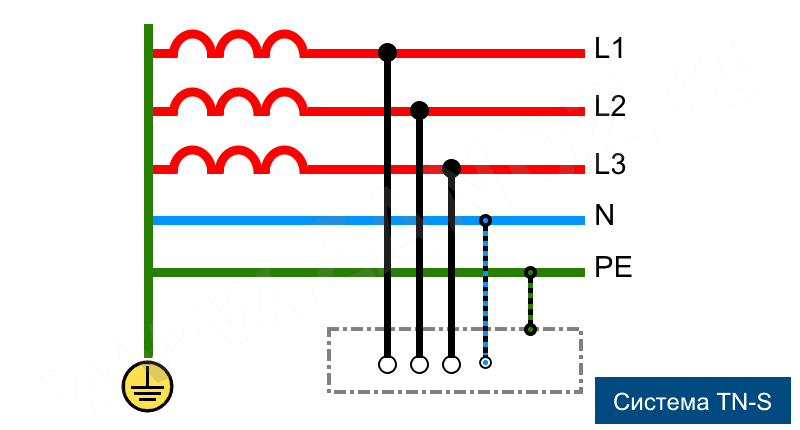

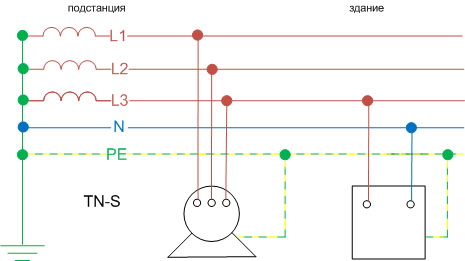

Как видно из рисунка, система TN-S прокладывается пятипроводным кабелем, в каком идут:
3 фазных провода;
1 нулевой защитный «РЕ»;
1 нулевой рабочий «N».
Тут, нулевой защитный «РЕ», как и нулевой рабочий «N» формируются в трансформаторной подстанции и выходят из нее как два «независящих» проводника, и вкупе с фазными проводами заходят в главный распределительный щит (ГРЩ) дома.
От ГРЩ они прокладываются по этажным щитам и заходят в квартиру независимо друг от друга, при этом защитный «РЕ» подключается на корпус ГРЩ и всех этажных щитов. Таким макаром в квартирах мы получаем защитное заземление.
Приведу пример рассредотачивания «фаз» и «нулей» в этажном квартирном щите на две квартиры. Смотрите, тут все очень просто.
От головного распределительного щита дома (ГРЩ) питающие фазы L1, L2, L3, рабочий ноль N и проводник защитного заземления РЕ проходят через все этажные щиты (стояки).
Фаза L1 подключается к фазному зажиму розового цвета (цвет дан условно) и уходит на зажимы к следующим этажным щитам. Фазы L2 и L3 в этом щите не применяются и потому проходят через него, никуда не подключаясь. Таким макаром изготовлено равномерное рассредотачивание фаз по всему дому дабы не перегружать их.
К примеру: от фазы L1 запитываются 1-ые две квартиры на нижнем этаже. На втором этаже следующие две квартиры будут запитываться уже от фазы L2, а фазы L1 и L3 не применяется. На 3-ем этаже квартиры будут запитываться от фазы L3, а фазы L1 и L2 не применяются. На четвертом этаже квартиры будут запитываться от фазы L1 и т.д. по всем этажам.
Нулевой рабочий N проводник подключается к нулевому зажиму голубого цвета и дальше распределяется по всем этажным щитам.
Защитный проводник РЕ имеет свой зажим светло-желтого цвета и с нулевым никак не связан. Вблизи с зажимом размещен символ заземления, указывающий, что сюда подключается провод защитного заземления РЕ. Во всех этажных щитах от заземляющего зажима стоит перемычка, связанная с корпусом этажного щита. Как разключить квартирный щиток можно поглядеть в этой статье.
У системы заземления TN-S есть один аспект, который нужно знать. Так как нулевой рабочий N и нулевой защитный РЕ между собой электрически связаны в трансформаторной подстанции, и если между ними измерить сопротивление, то измерительный устройство покажет некоторую величину (определять не рекомендую, просто поверьте наслово). И если между фазой L и рабочим нулем N либо защитным заземлением РЕ измерить напряжение — оно будет. Но все таки, нужно осознавать – это различные проводники и у них различные функции. Потому, когда будете проводить к для себя в квартиру питание от щитка, зрительно еще раз удостоверьтесь, что заземление – это заземление, а ноль – это ноль.
Отсюда следует вывод: если Вы счастливый владелец нового жилища и у вас на дому применяется система заземления TN-S, то все современное оборудование, выдуманное для защиты человека от деяния электрического тока, к примеру: УЗО и ему схожее — сможете смело устанавливать.
3. Система заземления TN-C-S.
Система заземления TN-C-S – система TN, в какой функции нулевого защитного РЕ и нулевого рабочего N проводников совмещены в одном проводнике в некий ее части, начиная от силового трансформатора.
Эта система заземления является серединой между системами TN-C и TN-S. Будем гласить, что это улучшенная система TN-C либо облегченный вариант системы заземления TN-S.

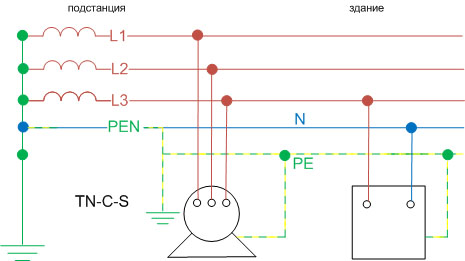

От трансформаторной подстанции выходит четырехпроводный кабель, в каком идут 3 фазных и 1 нулевой PEN проводники. Заходя в главный распределительный щит дома (ГРЩ) нулевой PEN проводник делится на два: нулевой рабочий N и нулевой защитный РЕ. Таким макаром мы получаем что то схожее на систему TN-S. Как говорится: недорого и сурово.
Но и у системы заземления TN-C-S есть свой недочет. Если на участке до входа в дом отгорит либо оборвется общий PEN проводник, то произойдет общее межфазное куцее замыкание. При всем этом домашняя техника, включенная в этот момент в розетку, может выйти из строя.
А сейчас разберем набросок.
При пропадании рабочего нуля N, подходящего для получения 220 Вольт, фаза L1 (380 Вольт), питающая квартиру на 1-ом этаже, устремится через включенные лампы освещения и домашнюю технику к нулевой клемме, расположенной в этажном щите 1-го этажа.
То же самое происходит и с фазой L2 (380 Вольт), которая также попадет на нулевую клемму этажного щита на 2-м этаже. У нас вышло, что обе фазы повстречались на нулевой клемме между первым и вторым этажом. Произойдет межфазное куцее замыкание и возможность появления пожара.
Для вас может даже и повезет, если в основном щите дома стоят обычные предохранители. Но почти всегда, в домах старенькой постройки, в щитах установлены или «жучки», или предохранители с завышенными параметрами, так как современной домашней техники в квартирах появилось много, а устаревшее защитное оборудование, не рассчитанное на такую нагрузку, просто не выдерживает.
У кого в этажных и квартирных щитках стоят современные автоматы и УЗО, тот еще может отвертеться легким испугом. А ведь есть и такие жильцы, у каких до сего времени работают автоматы еще с момента сдачи дома. Одним холодильником и телеком тут не отделаешься.
Почему конкретно так? Все просто. Дабы сработать от тока недлинного замыкания, либо узреть утечку на землю и отключить питание, хоть какому автоматическому выключателю необходимо время — он механический. А так как ток по проводам бежит очень стремительно, потому за эти толики секунды он успеет выполнить свое темное дело.
Так что система заземления TN-C-S хоть и похожа на систему TN-S, но имеет свой недочет, от которого необходимо оберегаться методом установки современного защитного оборудования. Хотя общий нулевой PEN проводник и не так нередко отгорает либо отрывается, но Вы должны знать, что такое может быть и от этого нужно предохраняться.
На этом заканчиваю вторую часть статьи как подключить заземление. И у нас еще остались две системы TT и IT, которые разглядим в третьей части.
Фортуны!
