Сип провод что же все-таки это такое

СИП применяется для подключении дома, строения, щита учета электроэнергии, также уличных фонарей. Он имеет невысокую стоимость и при всем этом отличные электрические и механические свойства.

Содержание

1. Конструкция СИП провода
2. Область использования СИП провода
3. Достоинства СИП провода
4. Маркировка СИП провода
5. Типы СИП провода
6. Электрические свойства СИП провод
7. Производители СИП провод

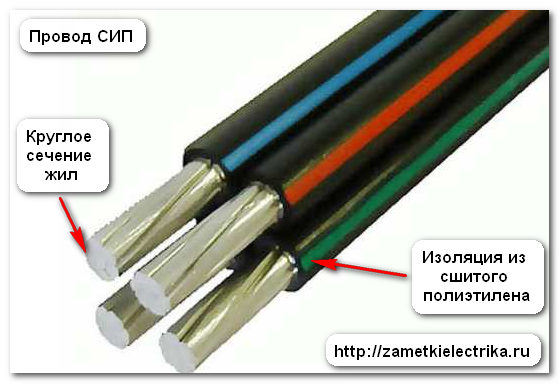

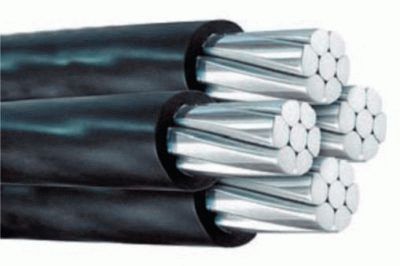

Конструкция СИП провода:

СИП – 1, СИП – 2, ТУ 16.К71-268-98
СИП – 1А, СИП – 2А, ТУ 16.К71-268-98
СИП – 3, ТУ 16.К71-268-98
СИП – 4, СИП – 5, ТУ 16.К71-272-98, ТТ

Фазная токопроводящая жила сделана из алюминия, она многопроволочная и уплотненная.
Нулевая несущая жила сделана из дюралевого сплава ABE либо стале-алюминевого, она также многопроволочная и уплотненная.
Изоляция выполнена из светостабилизированного термопластичного целофана (LDPE) для проводов СИП-1, СИП-1А, СИП-4, а для проводов СИП-2 светостабилизированного сшитого целофана (XLPE) , СИП-2А, СИП-3, также СИП-5.

Область использования СИП провода

Самонесущие изолированные провода (СИП) созданы для использования в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах либо фасадах построек и сооружений.

Климатическое выполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.

У самонесущих изолированных проводов выявилось техническое и экономическое преимущество линий по сопоставлению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.

На основании положительного опыта использования СИП, был издан директивный документ РАО «ЕЭС Рф» №ОБ-5145 от 26.06.2000 «О применении самонесущих изолированных проводов при строительстве и реконструкции».

Достоинства СИП провода

• Cущественное сокращение издержек, как на сервис, так и на установка линий. Это обосновано надёжностью работы линий – отсутствием замыканий при схлёстывании проводов из-за сильного ветра. Попадания сторонних предметов благодаря неплохой изоляции жил. «Пляски проводов» — налипания снега, также образования гололеда.
• При монтаже СИП все крепления проводов соединяются специальной арматурой, вследствие чего отпадает необходимость применения траверс и изоляторов, что уменьшает издержки.
• Возможность монтажа СИП на уже имеющихся ВЛ низкого и высокого напряжения, также ВЛ связи.
• Благодаря неплохой изоляции понижаются утраты в линиях.
• Есть возможность подключиться к полосы 0,4 кВ под напряжением.
• Возможность использования в ЛЭП классов напряжения 0.6, 1 кВ, также 20 кВ при температуре от -50° С до +50° С
• Более высочайшая пожаробезопасность СИП.
• Более опрятный внешний облик чем у обыденных неизолированных проводов. К примеру ввод в дом.
• Изоляция СИП способна долгое время выдерживать гибельное действие солнечного света ультрофиолета.
• Срок службы СИП составляет более 25 лет.

Маркировка СИП провода.

Провод СИП расшифровывается как самонесущий изолированный провод. Проводники делают из алюминия, несущие из дюралевого сплава с большей несущей способностью.

Типы СИП

По типу СИП провод различается:

СИП-1 (с неизолированной нейтралью) — Система СИП с нагой несущей нейтралью, именуемая также «Финской системой». Состоит из 3-х изолированных дюралевых жилы и 1 несущей нейтрали из дюралевого сплава без изоляции. Есть российская модификация, у которой несущая нейтраль сделана из стале-алюминиевого провода.
Механическая крепкость и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высшую механическую крепкость. При натяжении полосы нагрузку несет только нейтраль.
СИП 1 применяют при прокладке магистральных линий передачи и ответвлений от них в сухом и обычном воздухе с низкой степенью загрязненности. Он предназначен для сетей с номинальным напряжением 0,6 кВ и 1 кВ частотой 50 Гц. При наличии в конце маркировки буковкы А (СИП-1А), нулевой вывод будет обустроен изоляцией.

СИП-2 (с изолированной нейтралью) — Система СИП с изолированной несущей нейтралью, именуемая также «Французской системой». Состоит из 3-х изолированных дюралевых жил и 1 изолированной несущей нейтрали из дюралевого сплава «Альмелек». Есть российская модификация, у которой несущая нейтраль сделана из стале-алюминиевого провода. Механическая крепкость и сечение 3-х фаз одинаковы. Проводник нейтрали предназначен для подвешивания СИП и имеет высшую механическую крепкость. При натяжении полосы всю нагрузку несет только нейтраль;

СИП-3 — имеет ту же структуру, но более толстую оболочку и именуется защищенным проводом. Этот самонесущий провод может употребляться в сетях с более высочайшим номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим характеристикам (температуре эксплуатации, наибольшему нагреву и т.д.) этот провод таковой же как и СИП-1. Таковой провод имеет одну жилу с экструдированной полимерной пленкой, задачка которой не обеспечить подабающий уровень изоляции провода, а понизить возможность маленьких замыканий. Другими словами, сама по для себя такая изоляции не гарантирует отсутствие недлинного замыкания при сближении с другим проводом либо заземленной частью, а только понижает такую возможность.

СИП-4 — самонесущая система СИП состоит из 4-х изолированных дюралевых жилы. Механическая крепкость и сечение всех 4-х жил при всем этом одинаковы. При натяжении полосы все 4 жилы несут одинаковую нагрузку. Полосы абонентов для всех 3-х систем проводов используются обычно также из самонесущего типа и состоят из 2-х либо 4-х скрученных изолированных дюралевых жил сечением 16, 25, 35 мм². Часто встречающаяся марка для бытовых нужд.

СИПн-4

Изоляция выполнена из светостабилизированного сшитого целофана не распространяющего горение.
Достоинства СИПн-4:

• Возможность использования в критериях завышенной пожароопасности;
• Наименьшая повреждаемость линий электропередачи в случае появления недлинного замыкания или воздействия открытого пламени;
• возможность применения проводов для организации вводов в жилые дома;
• завышенная безопасность эксплуатации полосы в местах неизменного нахождения людей (нераспространение пламени в случае возгорания полосы, малая возможность падения капель расплавленного целофана при горении изоляции).
• Спектр температур эксплуатации от -60 °С до +50 °С.
• Установка проводится при температуре окружающей среды, не ниже -20 °С.
• Малый радиус извива при прокладке 10 поперечников провода.
• Провод стоек к воздействию солнечного излучения.
• Провод стоек к воздействию дождика.
• Электрическое сопротивление токопроводящих жил неизменному току, пересчитанное на температуру 20°С и 1 км длины соответствуют ГОСТ 22483-77.
• Допустимый нагрев токопроводящих жил при эксплуатации 90°С.
• Допустимый нагрев токопроводящих жил при эксплуатации при маленьком замыкании 250°С.
• Срок службы провода СИПн-4 более 40 лет.

СИПс-4

Изоляция выполнена из сшитого целофана.
Технические свойства проводов СИП-4c:

• Номинальное напряжение 0,6/1 кВ
• Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С
• Относительная влажность воздуха (при температуре до +35°С) 98%
• Малая температура прокладки кабеля без подготовительного обогрева -20°С
• Предельная продолжительно допустимая рабочая температура жил: 70°С (для СИПс-90°С)
• Максимально допустимая температура нагрева жил кабелей в аварийном режиме (либо режиме перегрузки) 80°С (для СИПс-130°С)
• Наибольшая температура нагрева жил при маленьком замыкании 135°С (для СИПс-250°С)
• Мало допустимый радиус извива при прокладке 7,5 диам. кабеля
• Срок службы 30 лет
• Гарантийный срок эксплуатации кабеля СИПс-4 3 лет

СИП-4т

Токопроводящая жила скрученная из дюралевых проволок, уплотненная. Изоляция — целофан светостабилизированный, стойкий к уф-излучению, также устойчивый к воздействию озона.
Технические свойства проводов СИП-4т:

• Номинальное напряжение — 0,6/1,0 к В
• Испытательное напряжение — 4 кВ
• Температура окружающей среды при эксплуатации — от -60°C до+50°C
• Температура окружающей среды при монтаже — 20°C
• Наибольшая температура провода:
  — в рабочем режиме — +70°C
  — при перегрузке длительностью до 8 часов в день — +80°C
  — при маленьком замыкании длительностью до 5 секунд — +130°C;
• Радиус извива при выполнении монтажа и установленного на опорах провода — более 10 наибольших наружных поперечников провода.
• Гарантийный срок эксплуатации — 3 года
• Срок службы провода — более 25 лет.

Нормативный документ: ТУ У 31.3-23075526-003:2006

СИП-5 — cиловой провод с дюралевыми токопроводящими жилами с изоляцией из светостабилизированного сшитого целофана без нулевой несущей жилы.

• номинальное переменное напряжение 0,66 / 1,0 кВ
• номинальной частотой 50 Гц
• в воздушных силовых линиях и осветительных сетях, также, ответвлений к вводам в хозяйственные постройки и жилые дома,
  также, предназначен для прокладки по стенкам построек либо инженерным сооружениям, вертикально и горизонтально
• Применяется в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69

• Температура нагрева без утраты главных изоляционных параметров больше – 90-130 градусов в течение 8 часов.
• Краткосрочная температура перегрева при маленьком замыкании – 250 градусов.
• Такая изоляция обладает ”памятью”. Другими словами, после деформации при сдавливании либо перегреве она способна возвратить свое первоначальное состояние.
• Наилучшая устойчивость к пониженным температурам. Соответственно наименее капризен при прокладке в морозы и риск разрушить изоляцию при монтаже и извивах мал.

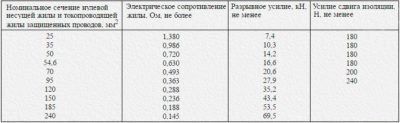

Электрические свойства СИП провода

провод СИП 1 СИП 2 электрические свойства">
провод СИП3 электрические свойства">
провод СИП4 электрические свойства">
провод СИП5 электрические свойства">
провод СИП5 механические свойства">

Производители СИП кабеля

СИП провод применяется в воздушных линиях электропередач и ответвлений для потребителей. За счет простоты монтажа, комфортной неопасной эксплуатации, также низкой цены пользуется большой популярностью.
Этот продукт пришел в Россию из-за рубежа, на данный момент его создают многие фабрики и на местности страны в разных регионах.
Весь процесс производства кабелей в Рф состоит из 4 шагов и фактически на всех заводах изготовителях компьютеризирован. Также установлено и введено в эксплуатацию новейшее иностранное оборудование ведущих глобальных производителей. Все это позволяет заводам делать заказы стремительно и отменно.

Тут представлены более пользующиеся популярностью российские и зарубежные изготовители СИП провода:

Кабель СИП

Кабель СИП – это самонесущий изолированный провод для передачи (обычно трёхфазного) низкого напряжения до 600 В (фазное напряжение)/1 кВ (линейное напряжение) на далекие расстояния и в целях местного рассредотачивания. Вошёл в обиход взамен оголённого по ряду обстоятельств. В РФ внедрение делается по ГОСТ 52373. В пределах документа подобная аббревиатура применяется и для маркировки защищённых кабелей больших напряжений до 35 кВ (линейное), почему изделия также относят к СИП.

История изобретения кабелей СИП

Первым патентом на рассматриваемую тему считают заявленный 1 декабря 1908 года US960291 A. Это разумеется по обычный причине: по тексту прямо говорится, что ранее для поддержки воздушные кабели снаружи привязывались к верёвке, служащей опорой. Таким макаром удавалось избежать обрыва. Шведские инженеры Рейнольд Фритьоф Рейнольдсон и Карл Эмиль Эгнер выдумали, как упростить создание кабеля и прокладку линий.

Предлагалось в единый свинцовый экран заключить изолированные друг от друга с помощью бумаги или иных средств жилы, крепкую верёвку. О материале суппорта умалчивается, но подразумевается крепкость. Уделяет свое внимание факт, что к тому времени уже существовали полимеры, толком не изученные. Оболочку предложили свинцовую.

С 1868 года нитрат целлюлозы употреблялся в качестве материала для производства бильярдных шаров. Джон Уэсли Хьят находил… изолятор для электрических устройств, а посодействовал игрокам. В 1862 году додумался смешать хлопковый пироксин с азотной кислотой и камфорой. Результатом стал целлулоид, который сейчас применяется для производства шариков, применяемых в настольном теннисе. Первую фенолформальдегидную пластмассу в 1909 году получил Лео Хендрик Баэкленд, материал очевидно не годился для применения в качестве кабельной изоляции по беспристрастным причинам. Если затрагивать вопрос химии широко, сейчас не способен побороть в кабелях СИП процесс фотодеполимеризации изолятора.

Чуток поведаем о исходных шагах по использованию изобретений. Считается, что 1-ые серьёзные сети на низковольтных кабелях СИП стали применять во Франции, это случилось в 50-х годах XX века. С 1966 года Electricite’ de France употребляет дюралевую жилу, с 1977 – изоляцию из сшитого целофана. В 10-е годы XXI века во Франции проложено 140 тыс. км трасс СИП кабеля, цифра повсевременно возрастает.

Что касается Скандинавии, родины изобретения, больше всего новинка отыскала использования в Финляндии, где методику изолированных воздушных сетей осваивают с 60-х годов XX века. По некоторым данным на кабель СИП приходится до 75% общей протяжённости трасс. В Швеции сроки освоения идентичны, но толика чуток ниже – 40 процентов (на 1984 год). Остальные страны не торопятся перебегать на СИП-кабели.

Электрическая энергия и СИП

В обозримом будущем электрическая энергия станет несменяемым источником для работы компаний, фабрик, организации людского досуга.

Самонесущие изолированные провода

Согласно ГОСТ 52373 самонесущие изолированные провода (СИП) созданы для передачи фазных напряжений до 600 В. Все остальные в пределах документа именуют защищёнными. Деление делается по размеру сечения жил, номинальному напряжению и типу изоляции. У СИП именуется рабочей, у иных — защитной. Муниципальный эталон провода систематизирует так:

• Согласно конструкции выделяют типы: с изолированной (2), неизолированной (1) нейтралью или без обозначенной жилы (4), герметизированные (г) и с защитной изоляцией (3).
• Число жил: 1, 2, 3 либо 4. Сечение фазных выбирается из ряда: 16, 25, 35, 50, 70, 95, 120, 150, 185 либо 240 квадратных мм, а нулевой (служащей иным опорой) – 25, 35, 50, 54.6, 70, 95. При отсутствии нейтрали вероятны для иных линий только 1-ые две числа из представленных. В проводах с нулевой жилой может быть наличие вспомогательных (цепь освещения либо контроля) числом от 1 до 3 и сечением из ряда: осветительных – 16, 25, 35; контрольных – 1.5, 2.5, 4 квадратных мм.

Аббревиатура СИП заходит в маркировку провода, в народе кабель так и именуют без обычного в подобного рода случаях сленга. Через тире добавляется тип (см. выше), после указываются число, сечение фазных, нулевых и (через символ плюса) вспомогательных жил (по наличию таких). Маркировка довершается рабочим напряжением (в кВ: фазное/линейное – см. выше) и в отдельных случаях номером технических критерий на изделие, содержащие таблицы с расшифровкой характеристик по типам. Включая: удельную массу, крепкость на обрыв и др.

Большая часть характеристик, обозначенных в ГОСТ, увлекательны только производителям – число проволок в жиле либо шаг скрутки. Но часть учитывают и электрики – усилие на разрыв и сдвига изоляции. Таблицы на рисунке приведены для справки. При осуществлении определенных манипуляций с прокладкой сетей следует управляться муниципальным эталоном, текст которого временами обновляется.

Электрическое сопротивление даётся в пересчёте на 1 км для обычных критерий (комнатная температура), а усилия на разрыв посодействуют верно найти методы прокладки полосы. По интернациональным соглашениям фазы и нейтраль маркируются определённым образом:

1. Полимерный изолятор I фазы красный, с одной продольной выступающей полосой.
2. Полимерный изолятор II фазы белоснежный и имеет два продольных выступа.
3. III фаза – голубая, три выступа.
4. Нейтраль имеет изолятор без красителя с множественными выступами.

Плюсы кабелей СИП

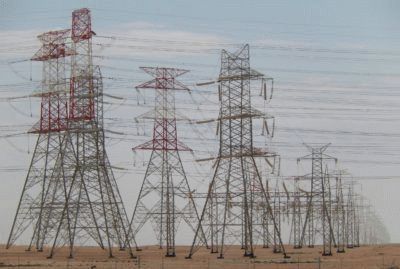

ЛЭП с неизолированным проводом

Дабы осознать красоты применения кабелей СИП, побеседуем о иных методах передачи энергии на расстояние. В целях экономии любая фаза идёт по оголённому проводу. Удаётся понизить стоимость на оплётке. Приходится ставить фарфоровые линейные изоляторы, это все равно наименее накладно. Частота 50 Гц слабо излучается в место, а осязаемые помехи прокладке схожих сетей встречаются нечасто.

Фазные провода идут в пролётах сверху, прямо под молниезащитным тросом (на линиях выше 35 кВ), под ними (по мере надобности) – нейтраль. Подвески бывают вертикальными поддерживающими (по 1 шт на столб), или натяжными (сдвоенными, с проложенным между ними шлейфом провода). Опоры с первым родом изоляторов именуют промежными, со вторым – анкерными. Поддерживающие подвески при обрыве либо смещении нагрузок чуток отклоняются в сторону, пружиня и уберегая столбы от падения. Анкерные опоры заблокируют распространение деформирующих усилий дальше по сети, по определению сильнее (снабжаются ригелями). Используются на поворотах полосы с углом выше 10 градусов.

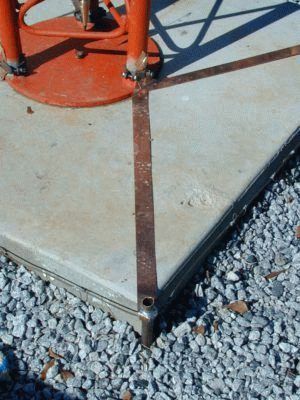

Заземление опор ЛЭП

Любая опора заземлена: кусочек рельса либо железный штырь вкопан у основания. На эту цепь может быть завести корпус распределительного щитка, за ранее измерив сопротивление. Заземление нужна для правильной работы систем релейной защиты. В качестве материала жил применяются медь и алюминий, как дешевые из имеющихся в распоряжении электротехники металлов. Авиационный металл ввиду дешевизны берётся сечением вполовину больше для обеспечения подабающей прочности, но весит на 60% меньше. Применяется незапятнанный алюминий с толикой незапятнанного вещества от 99,5 до 99,85%.

Для обеспечения механической прочности высоковольтных линий (АЖС) в центр вставляется сердечник из стали. Примеры выполнения проводов находятся в ГОСТ 839. Недочетом дюралевых сплавов считается сравнимо мощная коррозия, составляющая, зависимо от местности, 0,02 – 0,8 мкм/год. Для устранения недостатка идут на разные меры:

1. В проводах АСКС межпроволочное место заполняется нейтральной смазкой.
2. В проводах АКП, АСКП – аналогично, но смазка завышенной термостойкости.
3. В проводах АСК сердечник из стали дополнительно изолирован 2-мя лентами полиэтилентерефталанта.

В СИП по другому. Там жилы переплетены и заключены в общую полимерную изоляцию. Нейтраль почаще идёт в центре. У оголённых проводов имеется перед СИП ряд недочетов:

1. Шаговое напряжение способно уничтожить маленьких пичужек, избирающих линию передач любимым местом посиделок. Вольтаж настолько высок, что гипотетически может быть появление ситуации, когда убивать станет разность даже между точками, находящимися на расстоянии считаных см.
2. При обрыве нейтрали трудно выявить поломку. Подобные ситуации гипотетически небезопасны, оборудование начинает работать в неверном режиме. Меняется направление движения тока на определённые толики периода частоты.
3. Прокладка линий электропередач с оголёнными проводами просит неотклонимой зачистки местности: каждый лицезрел просеки, вырубаемые под высоковольтные ЛЭП, дабы в влажную погоду разряд не достигнул средством мокроватых ветвей и ствола земли. Естественные помехи становятся предпосылкой обрыва нейтрали, о чем уже сказано выше.
4. Сильный ветер способен перехлестнуть провода. Даже если продолжается недолго, перескочит дуга, образуются искры. В сухое и жаркое время года это с большой степенью вероятности станет предпосылкой пожара.

Все перечисленное приводит к тому, что приходится ставить линейные изоляторы, а фазные провода и нейтраль разносить на может быть большее расстояние. Что закономерно приводит к необходимости применения ригелей (в фундаменте) с целью роста площади опоры.

Отличия СИП

Исходя из произнесенного выше, обыденных здравых суждений, выделяют главные достоинства кабеля СИП:

1. Отсутствие необходимости в массивных линейных изоляторах.
2. Сравнительная безопасность для обслуживающего персонала.
3. Уменьшение ширины трассы за счёт сочетания всех жил в одной изоляции.
4. Некритичность к погодным условиям, отсутствие коррозии, искрения.
5. Отсутствие необходимости в кропотливой чистке местности.
6. Кража электричества (накидкой проводников) становится затруднительной, а для инспекции – зрительно просто различимой.
7. Безвредность для животных и птиц, иных представителей фауны.
8. Резистентность к природным катаклизмам, прежде всего перехлёсту воздушным потоком.
9. Простота укладки трассы и экономия материалов при производстве. Процесс так прост, что обыденным является таковой случай: в стенку ввинчивается крюк, за который цепляется кабель. Время от времени изоляция обжимается хомутом.

Имеются и недочеты, большая часть которых относится к линиям значимой протяжённости. Прежде всего – сравнимо большой погонный вес, за счёт чего опоры приходится ставить почаще. Если это древесные столбы, процесс сравнимо прост, но бетонные конструкции стоят недешево, возводятся дороже. Цена кабеля СИП сравнимо высока, но у частника нет другого выбора при местной разводки электросети.

Никто не может отменить процесс деполимеризации, разумеется, что сейчас кабели СИП остаются единственным решением для личных домовладельцев. Что касается промышленных масштабов, тут нужна усиленная изоляция. Вобщем, химия полимеров не стоит на месте.
