Сип от столба к дому

Сечение кабеля рассчитывается по аналогичной методике, как и для других кабелей, таблицы применяются с заблаговременно рассчитанными показателями для СИП кабелей разных марок и сечений. Общая потребляемая мощность складывается из всех электроприборов, применяемых в доме.

Мощность бытовых электроприборов

После чего можно рассчитать наивысшую токовую нагрузку:

• ∑P – общая мощность (Вт);
• I – наибольший ток (А);
• U – напряжение (В).

I = 11365/ 220*1,7 = 89 А.

Ориентировочные расчеты демонстрируют, что в этом варианте очень вероятный ток в однофазовой цепи 89А. Используя таблицы соответствия сечений СИП кабелей к потребляемой мощности и токовым нагрузкам, можно выбирать кабель.

Соответствие сечения к потребляемой мощности и токовой нагрузке на кабелях СИП 1(А) и СИП 2(А)

Практика указывает, что почти всегда для бытовых нужд в личном доме ставят кабель марки СИП-2А 3х16+1х25, с изоляцией всех жил сшитым полиэтиленом.

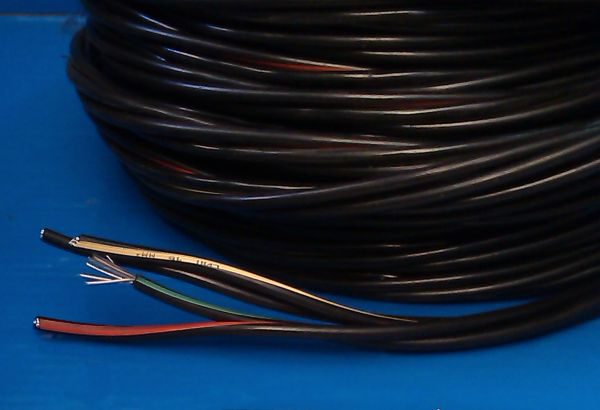

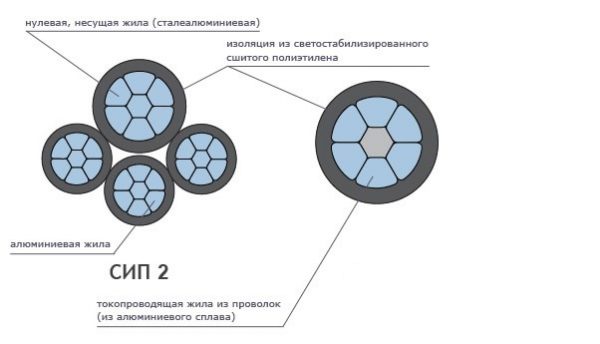

Структура кабеля СИП 2А

Этот кабель универсален, изоляция выдерживает температуру нагрева до 90°С, его можно применять для сети с одной и 3-мя фазами.

Требования к монтажу

Установка кабеля от ЛЭП к дому по воздуху СИП проводами в современной методике строительства – один из более распространенных методов.

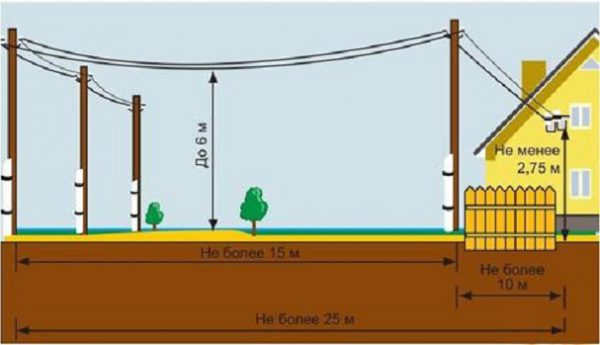

Расстояние от основной магистрали ЛЭП до ввода на стенке дома должно составлять менее 25 м. Если промежуток больше, нужно ставить вспомогательную опору, но не дальше чем в 10 м от дома..

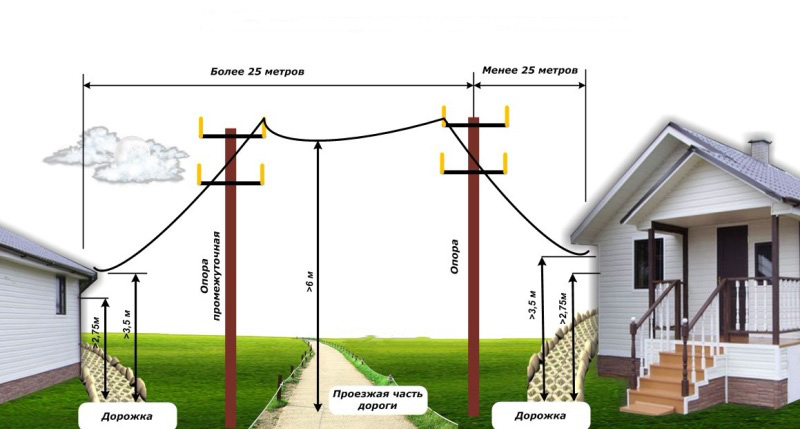

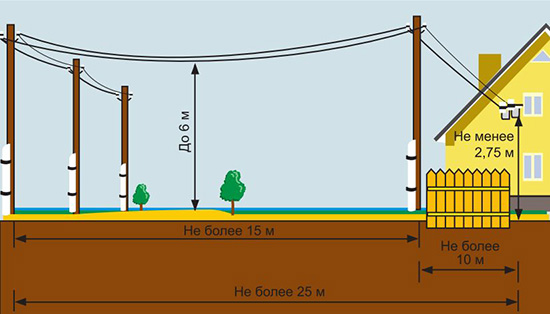

Нормативные расстояния СИП кабеля от разных объектов при монтаже

При прокладке кабеля СИП-2 либо СИП-4 3Х16+1Х25 прочности несущей, нулевой жилы, сердечник которой состоит из сплава алюминия и стали, полностью довольно, не нужна дополнительного крепления. Конкретно крепкость к механическим нагрузкам является одним из главных плюсов этого кабеля. СИП – расшифровывается как самонесущий изолированный провод. На здании кабель крепится на особый кронштейн. До вводного шкафа допускается использовать крепеж для СИП кабеля по стенкам сооружений, если они не из горючего материала, рекомендуется применять пластмассовые короба.

Кабель-каналы для укладки проводки по стенкам строения увеличивают безопасность при эксплуатации и делают дизайн строения более эстетичным. От окон и балконных перил кабель с опоры должен подводиться на расстоянии не поближе 1,5 м, на высоте более 2,7м. Такие меры исключают случайные поражения электрическим током обитателей дома. Это общие требования к монтажу электрических кабелей от опор ЛЭП к зданиям. Тщательно они описаны в строй нормах и правилах (СНиП).

Ранее на опорных столбах и на домах при креплении неизолированных проводов на арматуре использовались глиняние изоляторы. Конструкция была томная и не гарантировала от захлестывания проводов при сильном ветре, что приводило к недлинному замыканию.

Все эти недочеты исключают конструктивные особенности СИП кабелей и методика их монтажа. Новый кабель имеет крепкую влагоустойчивую изоляцию, способную долгое время противостоять солнечным лучам не меняя собственных параметров. Методика подсоединения СИП кабелей к основной магистрали ЛЭП и конструктивные узлы крепления, уменьшают количества арматуры, не требуют зачистки проводов. Процесс стал очень неопасным и наименее трудозатратным.

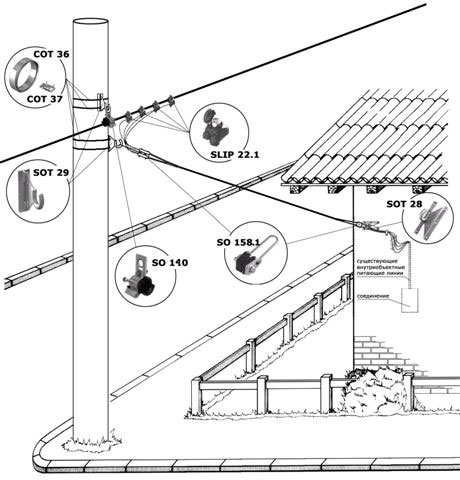

Арматура и крепеж

Главные элементы арматуры можно поделить на три вида:

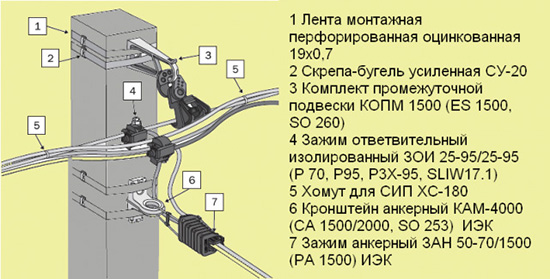

1. Крепления крепятся на древесные либо бетонные опоры линий электропередач, на стенки построек и сооружений, между ними натягивается самонесущий изолированный кабель. Существует много разных конструкций:

• болтовой крюк ввинчивается в дюбель, который вбивается в просверленное отверстие на стенке либо столбе;

Крепление делается к несущей конструкции строения, а не к декоративной обшивке либо другим элементам интерьера. Для древесных стенок и столбов крюки делают с наконечником в виде шурупа.

Болтовой крюк, вкрученный в древесную опору

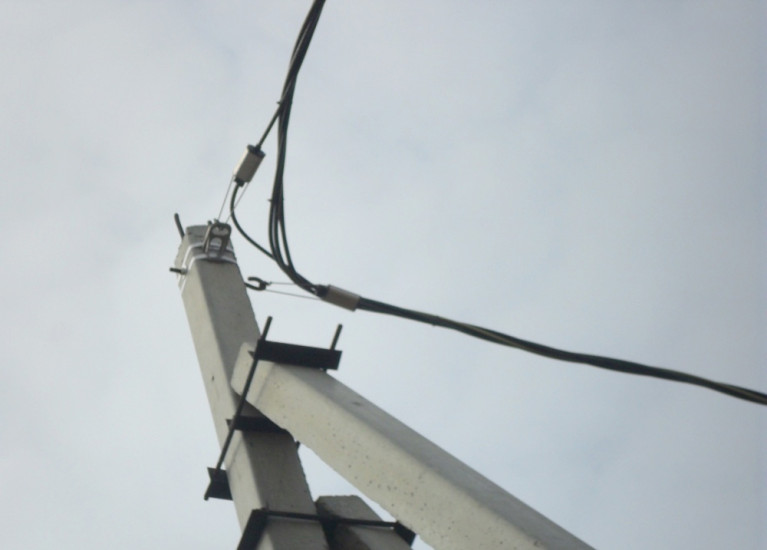

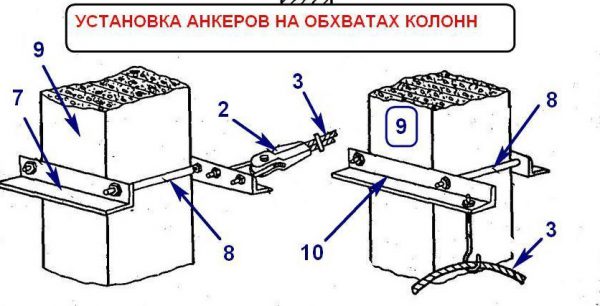

• кронштейн с обжимающими обхватами считается самым надежным креплением на столбовых опорах. Основными элементами этой конструкции являются уголковые железные планки и болты;

Анкерный кронштейн с обхватом бетонной опоры

• крепление кронштейна обвязкой осуществляется гибкой металлической лентой из нержавеющей стали;

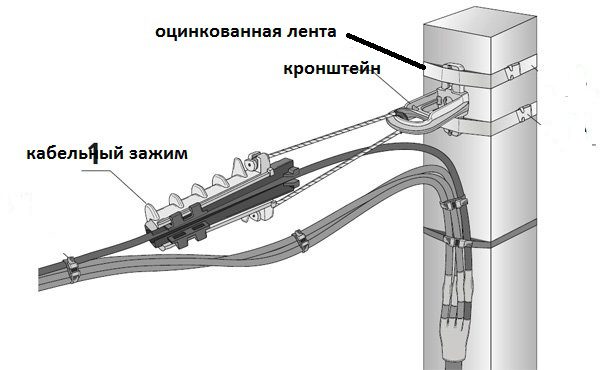

Обвязка кронштейна покрытой цинком металлической лентой на бетонной опоре

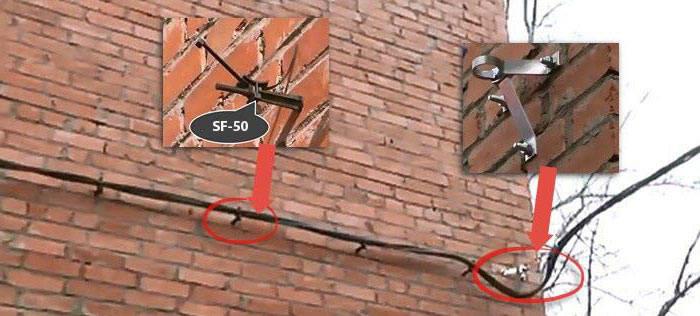

• для крепления кабеля вдоль стенок используются крепления с пластмассовым зажимным хомутом, каркас которого крепится дюбелями и шурупами к стенке.

Конструкция хомута с дюбелем для крепления СИП кабеля к стенке

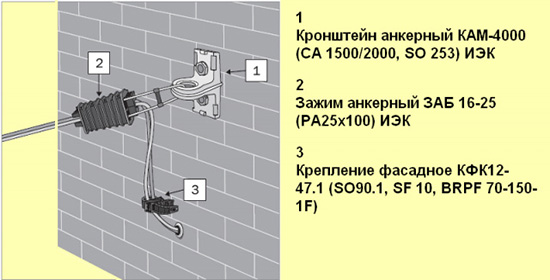

1. Анкерные зажимы для фиксации и натяжки кабеля применяются в совокупы с кронштейнами. Существует некоторое количество видов, принцип деяния один: пластмассовый зажим для кабеля имеет петлю, которая цепляется за крюк кронштейна.

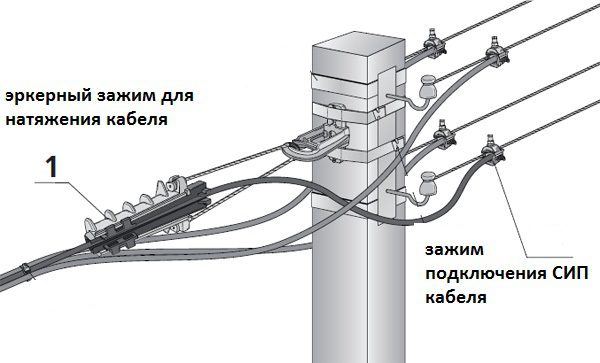

2. Отводящие зажимы применяются для резвого и неопасного подключения СИП кабеля к основной магистрали. Есть модели для подключения к обнаженному проводу и к изолированному СИП кабелю. При подключении к изолированным проводам зажимы прокалывают железными шипами изоляцию, обеспечивая надежный электрический контакт соединяемых жил.

С правой стороны находятся отводящие зажимы для подключения к СИП проводам

При монтаже арматуры кабеля от столба основной магистрали к вспомогательной опоре, высота натянутого СИП должна быть более 6 м, а провисание менее 0,7 м.

Шкаф вводного устройства

Вводное устройство размещается на вспомогательной опоре в границах местности участка либо на стенке дома в герметическом железном шкафу, который запирается на ключ. Создано для подключения и первичной защиты проводки дома, не считая того, в нем располагается узел учета. От него провода идут на ВРУ (вводное распределительное устройство), в здание, где электроэнергия распределяется по группам в разные помещения через автоматы защиты.

Организационные мероприятия

До того как приступить к монтажу СИП кабеля от столба к дому, нужно согласовать подключение к ЛЭП с энергоснабжающей организацией региона. Для этого нужно посетить кабинет и предоставить, следующие документы:

• заявление на подключение дома (по форме, которая там имеется);
• копию паспорта;
• копию документа на право принадлежности домовладением;
• проект дома с элементами схемы проводки.

Заявление пишется в 2-ух экземплярах. Нужно, дабы секретарь на бланке поставил дату, подпись и входящий номер о постановке на учет. В течение 30 дней они должны разглядеть заявление и дать ответ с указанием сроков, когда будет подключение.

При затягивании решения вопроса, имея заявление на руках с подписью секретаря, датой и входящим номером, будет легче отстаивать свои интересы. Можно обратиться в трибунал, если энергоснабжающая организация уклоняется от выполнения собственных обязательств. Обычно при правильном подходе, такие вопросы решаются за 6 месяцев, энергетики не заинтересованы в конфликтах по вопросам подключения новых абонентов. Новые потребители обеспечивают прибыль, если все соответствует нормативным документам.

Видео про кабель

Каким образом осуществляется ввод кабеля в дом, можно выяснить из представленного ниже видео.

Используя СИП кабель, обыкновенные технологии и элементы его крепежа к основной магистрали, можно убедиться, что все полностью доступно. Людям с техническим образованием и определенными практическими способностями в работе с проводкой можно все выполнить без помощи других. Единственное, что будет не доступно, – подключение кабеля к основной магистрали, это опасно и противоречит законодательству. Все подключения делаются только сотрудниками энергоснабжающей организации. Для ускорения процесса можно выполнить установка от дома до столба своими силами, так дабы бригаде электриков осталось закрепить конец кабеля на столбе, выполнить натяжку и подключение его к основной полосы.

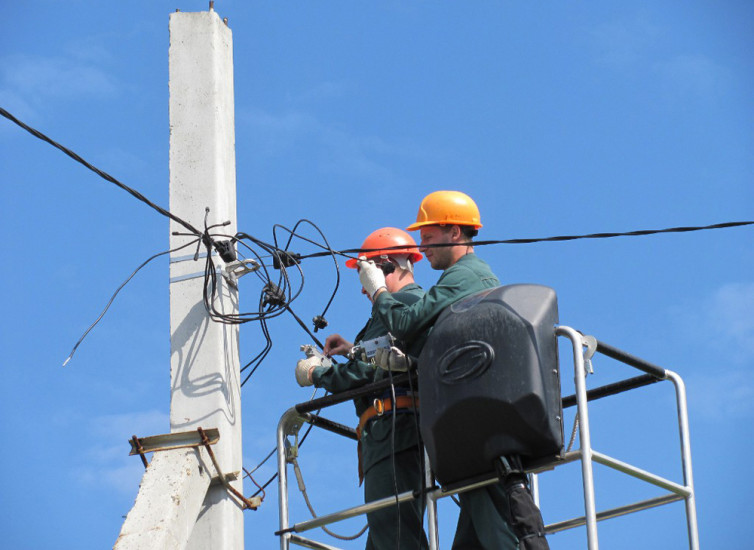

Установка проводов СИП на опорах

В современных энергетических системах увеличение уровня надежности и электробезопасности стал одним из основных приоритетных направлений развития. В новых конструирующихся линиях электропередач стали употребляться провода СИП, также на них заменяются находящиеся в эксплуатации полосы. Провода СИП используются не только лишь в магистральных линиях и их ответвлениях, но и при вводе питания в здание.

Установка проводов СИП на опорах

Установка кабеля на cтолбы

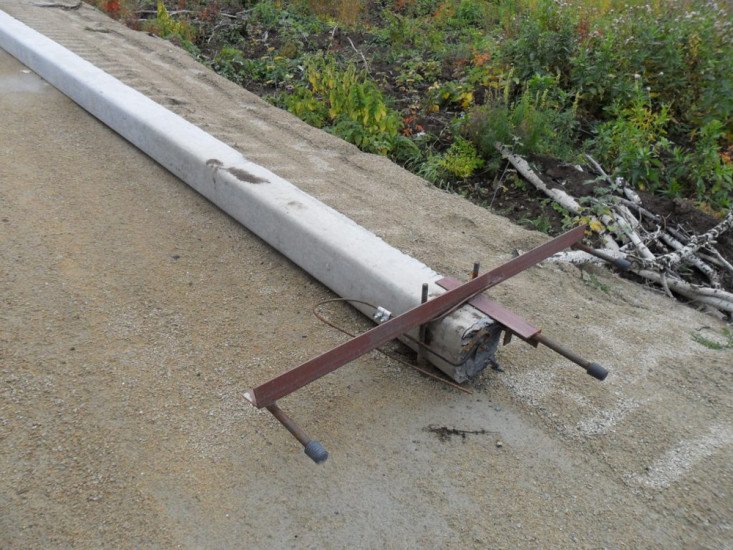

Воздушные полосы электропередач с изолированными проводами (ВЛИ) либо провода СИП имеют свои особенности при строительстве. Установка СИП на опорах, как и при всех строй работах, проходит шаг подготовки местности, заключающейся в вырубке деревьев, кустов, очищении от препядствий и т.д. Для удобства до начала сборки крепления укрепляют к столбам на земле при помощи железного ленточного хомута, не поддающегося процессу коррозии, потом излишние ленты убирают.

Монтажные работы на опорах

После установки опор с кронштейнами перебегают к шагу сборки ВЛИ. Температура окружающего воздуха должна быть более 20?С. Как отмечалось выше, разработка монтажа СИП имеет особенность при раскатке проводов, т.е. нужно сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя особые роликовые арматуры и канаты-лидеры, умеренно распределяются по опорам.

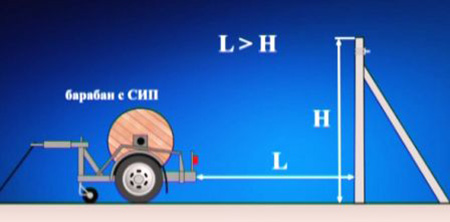

Ручная раскатка проводов

Процесс раскатки с барабанов вручную вероятен только в этом случае, если строительная длина не превосходит 100 м при сечении жилы каждой фазы менее 50 мм 2 , также на объектах и территориях с высотой просвета наименее 50 м.

Ручная раскатка и установка СИП для каждого просвета одинакова и проходит в несколько шагов:

1. 1-ая установленная опора является анкерной, с которой начинается конкретно сама линия электропередач. Барабан с СИП располагают на расстоянии более высоты опоры, на конец провода крепят канат при помощи монтажного чулка.
2. На последующих промежных опорах применяют и монтируют роликовые арматуры, в которые сходу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен крутиться умеренно и мгновенно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и хоть какими другими предметами и объектами.
3. Конечная опора подразумевает фиксацию при помощи зажима несущей нулевой жилы на кронштейн анкерной опоры, при всем этом фазные жилы остаются свободными для присоединения нагрузки.
4. По окончании прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром держут под контролем прикладываемую силу, которую определяют по документации, при всем этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.
5. Установка СИП на первой анкерной опоре должен перейти с учетом закрепления несущей жилы на кронштейне при помощи фиксирующего зажима. После стягивания железным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют нужную длину, срезают и убирают бухту.
6. На промежных опорах проводники с роликов переносят и фиксируют в зажимах, сразу отделяя нулевую жилу пластмассовым клином от фазных жил. Роликовый аппарат после чего убирают, железными хомутами стягиваются все жилы с 2-ух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет укреплять фазные проводники под зажимом.

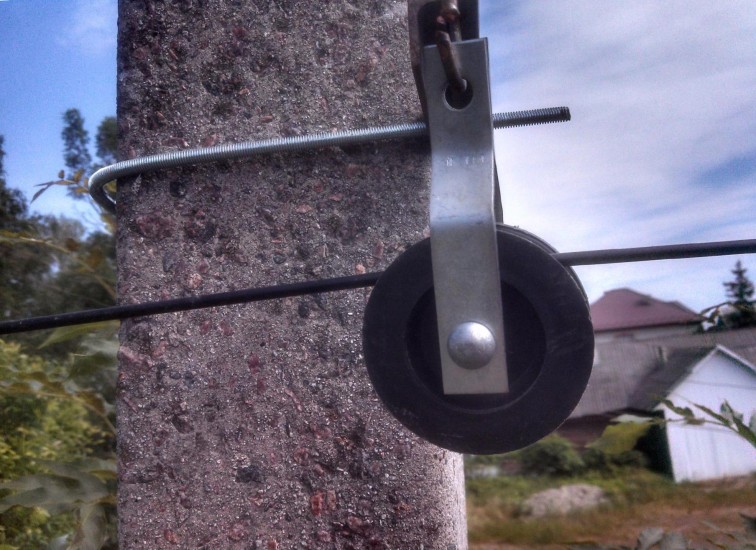

Раскаточные ролики на опорах

Соединение кабеля

Окончив установка СИП на опорах, начинается подсоединение к полосы питающей сети, от которого пойдет ввод к объекту либо зданию.

1. Подключение к питающей магистральной полосы производят с помощью плотных герметических зажимов. Для этого убирают изоляцию проводника, на концах которых предугадывают установку зажима, и при помощи пресса сжимают до полного контакта. При наличии неизолированных проводников магистральных сетей присоединение происходит таким же образом, где заместо зажимов можно применять особые гильзы с герметизирующим материалом для неизолированных проводников.
2. Зажимы для ответвления применяются для подключения вводов к магистральным линиям с неизолированными проводниками. В магистральных ответвлениях рекомендуется внедрение проводников без несущей жилы, при всем этом все жилы закрепляются одним железным хомутом в зажиме.
3. При невозможности снять изоляцию проводника при подключении ввода к объекту используют зажим для прокалывания. Зажим позволяет проколоть изоляцию прямо до самой жилы при затяжке болтового соединения, которое можно держать под контролем калибровочной головкой.

Подключение ввода строения магистрали

Для присоединения ввода жилого помещения вручную к магистральной полосы применяется кабель СИП-4, число одинаковых жил в каком составляет 4. Питание жилого помещения можно выполнить 2-мя методами.

Наземный метод от столба

Данный метод подразумевает подсоединение внутренних проводников жилого помещения к близкорасположенной опоре, которая должна находиться на расстоянии менее 25 м от объекта. В неприятном случае будет нужно установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота просвета подходящего питающего провода должна составлять более 6 м.

Схема проводки до личного дома

Перед тем как провести присоединение изолированных проводов СИП вручную с помощью зажимов, нужно провести проводку по стенкам и фасаду строения либо жилого помещения. Для жесткой фиксации используются анкерные зажимы, представляющие из себя петлю с кронштейном (на стенках устанавливаются при помощи дюбелей). Малое расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

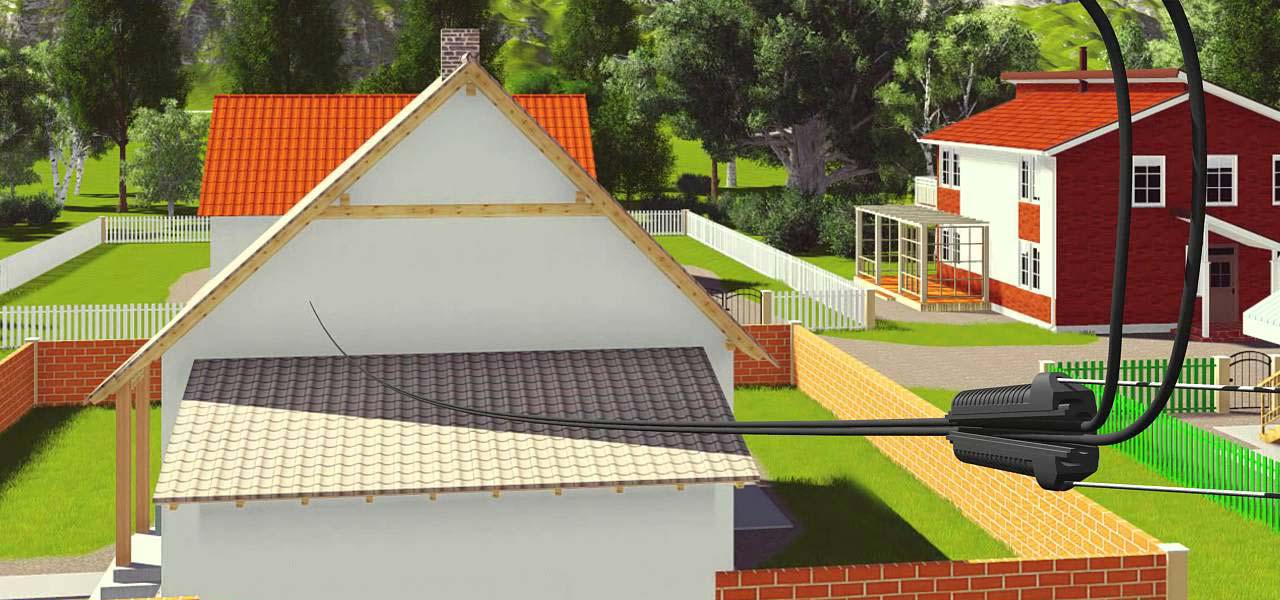

Подключение СИП к дому

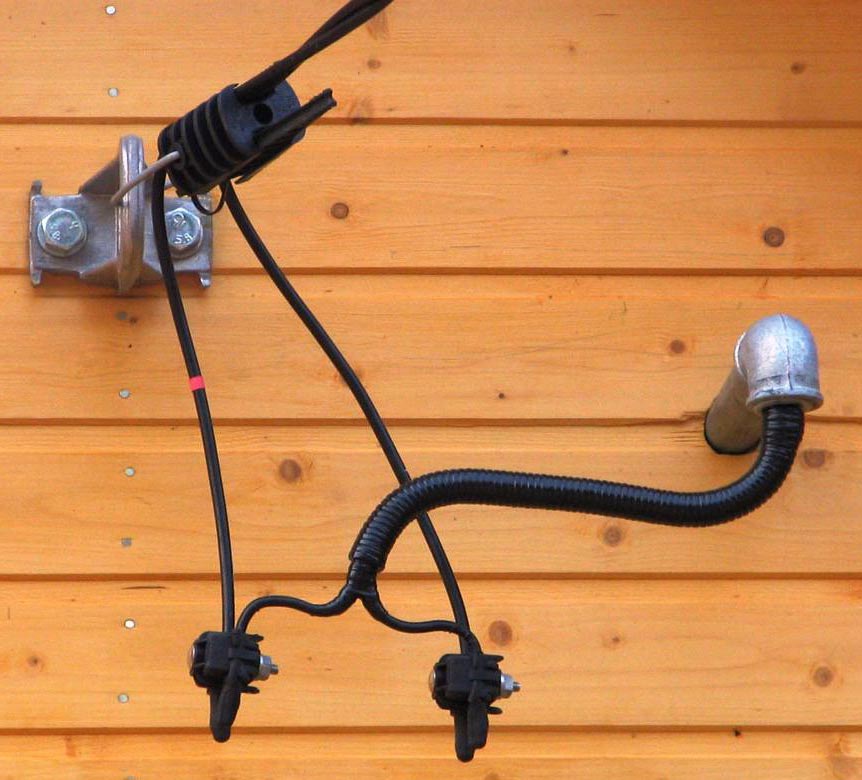

После чего идет ввод проводника в здание либо жилое помещение. При расположении электрического щита снаружи провод СИП подключается конкретно к нему. Для соединения наружного щита с внутренней проводкой применяется кабель ВВГнг. Если щит находится снутри строения, изолированный провод нужно провести через стенку, до этого установив специальную железную гильзу. Но рекомендуется перенос щита на внешнюю сторону строения и также применять кабель BВГнг для ввода вовнутрь. Оканчивающим шагом является присоединение ввода к магистральной полосы на опоре. Ручное присоединение содержит в себе установку анкерных креплений, закрепление к ним проводов, натягивание провода при помощи роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Подземный метод от столба

Подземная прокладка позволяет обеспечить защиту от негативных воздействий окружающей среды и маленьких замыканий при обрыве проводов. Этапы монтажа:

1. Подготовка траншеи для кабеля глубиной 0,8 м, если проходит под дорогой, то наращивают до 1 м. В траншею спускают проводник с опоры.
2. Прокладка проходит в специальной гильзе, изготовленной из металла либо пластика. Она применяется и на выходе из траншеи по опоре на высоте более 2 м. Ввод в здание либо жилое помещение проходит под фундаментом также средством гильзы. Или по фасаду строения при расположении электрического щита снаружи.
3. После чего закапывают траншею и устанавливают особые метки с указанием о прокладке кабеля.

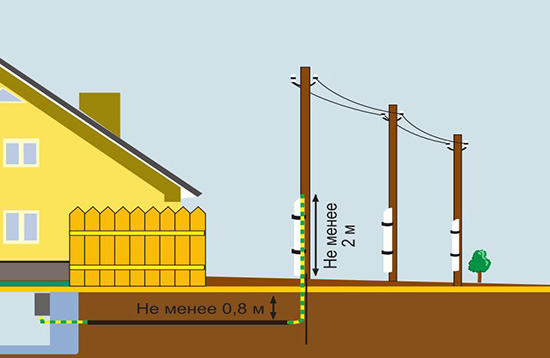

Схема проводки под землей

Ремонт СИП

При повреждении кабеля СИП во время работы нужно провести надлежащие ремонтные работы. При малозначительных повреждениях изоляции какой-нибудь из жил ремонт проводится без отключения питания. Восстановление изоляции жилы проходит при помощи наложения клеящего двойного слоя изоляции. Жилу извлекают клином из пластика на время наложения клеящейся массы. При длине, не превосходящей 2 м, жгут не подлежит подмене при проведении восстановительных работы фазных жил. Покоробленный участок удаляется, и заменяется на новый провод с теми же чертами. Зависимо от критерий работ применяются как зажимы для ответвления, так и прокалывающего типа.

При ремонте длинноватых участков сначала отключает питание от сети. Делают заземление. Дальше проводник отсоединяют и спускают на поверхность земли на канате. Создают подмену проводника, установка на опоре и подключение к питанию.

Если питающий ввод жилого помещения либо строения поврежден на 20% и поболее, то нужно провести ремонтные работы. Нагрузка должны быть отключена. Отключение питания от сети на усмотрение работников и зависимо от критерий проведения работ. Создают отключение питающего ввода методом отсоединения поначалу фазных проводников опоры, потом несущего. Для предотвращения падения концы должны быть зафиксированы. Ремонт проводят на земле, за ранее спустив веревкой, освобождая от кронштейна. После окончания ремонта все деяния создают в оборотном порядке.

Для надежной работы и долговременной эксплуатации нужен верный установка СИП и своевременный ремонт при обнаружении нарушений в работе, что дозволит повысить надежность в электроснабжении потребителей.

Установка СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все почаще стали применять так именуемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом в большинстве случаев производился нагими проводами на изоляторы закрепленные на фронтоне. После этого уже от них подключался кабель до счетчика.

Таковой метод сопровождался массой недочетов:

• ⚡схлесты проводов при ветре
• ⚡возможный обрыв провода
• ⚡окисление в местах соединений
• ⚡проблемы с изоляторами и крюками, которые с течением времени выскакивали со собственных мест
• ⚡большая занимаемая площадь на фасаде
• ⚡возможные короткие замыкания с последующим выходом из строя домашней техники либо отключение эл.энергии по всей улице

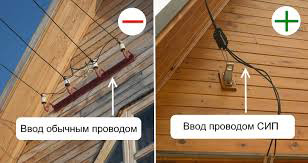

Современный установка СИП кабеля от столба к дому лишен этих заморочек. Изоляция СИП состоит из сшитого целофана, которому не жутки атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря высококачественной изоляции исключены короткие замыкания при схлестах. Таковой ввод может верой и правдой прослужить до 25 лет!

Перед монтажом нужно приобрести весь материал, а конкретно:

Тут указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами наименования (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

До работ нужно будет выполнить определенные замеры. От опоры до фасада дома, где будет размещаться стенной крюк должно быть менее 25м. В неприятном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте зависимо от того, какой ввод в дом будете заводить – 220В либо 380В. При покупке СИП лучше выполнить некоторый припас в метраже на всякие неожиданные ситуации. В главном для ввода в дом применяются марка СИП 4*16.

Для подключения к основной магистральной полосы эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. Прежде всего обращайте внимание на сечение провода и подбирайте под него марку зажима.

Принципиально выполнить одно замечание.

Если основная ВЛ к дому у вас выполнена нагими неизолированными проводами, то и зажимы должны быть надлежащими. Одна сторона под контакты с гладкой поверхностью, другая с зубцами. Когда на магистральной ЛЭП тоже висит СИП, в данном случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к нагим проводам

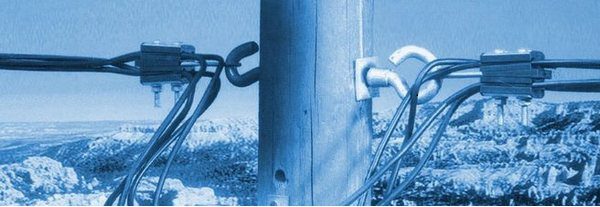

На опоре и фасаде дома инсталлируются два крюка. Между ними как раз и натягивается СИП. Его фиксация осуществляется анкерными натяжными зажимами.

Установка ввода вовнутрь дома

Все главные вопросы и споры как верно выполнить установка СИП кабеля от столба к дому появляются когда дело уже касается захода эл.питания вовнутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но тут можно привести одну рекомендацию.

Если вы заполучили обычной СИП не марки НГ (негорючий), то ввод вовнутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно узреть в этом ролике:

Сам кабель через стенку в дом необходимо заводить в пластмассовой либо железной трубе.

На что еще стоит направить внимание при данном монтаже СИП:

• ⚡если СИП несколько метров будет идти по фасаду стенки, необходимо будет применять дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стенок должно выдерживаться минимум в 6см
• ⚡перед вводом в дом непременно делайте извив кабеля книзу, дабы вода через гофру либо защитную трубу не попадала во вовнутрь. Любые уплотнители все равно с течением времени высохнут, растеряют свои характеристики и рассохнутся.

Всю работу по монтажу ввода СИП в дом непременно заблаговременно согласовывайте с энергосбытовыми организациями. Так как в каждом городке и даже в различных районах 1-го городка, у них могут быть совсем различные требования (цельный СИП до счетчика либо соединение через кабель, место установки счетчика – фасад дома либо опора и т.п.).
Если установка выполнен хорошо и в согласовании с правилами, сможете быть уверенными что данный ввод накрепко прослужит Для вас долгие и длительные годы.
