Попалась мне на глаза, вот такая вот писуля. Вроде толково.
Главные недочеты четырехпроводной системы
самонесущих изолированных проводов
без отдельного несущего проводника.
1. Основной недочет четырехпроводной системы СИП без отдельного несущего
проводника связан с тем, что материал токопроводящих жил этих проводов –
электротехнический алюминий, в отличие от меди, стали и дюралевого сплава,
используемого в проводах с несущей нулевой жилой, характеризуется очень низким
значением предела текучести (3-3,5 кгс/мм2). В процессе использования
четырехпроводной системы СИП без отдельного несущего проводника на магистральных
участках происходит неизменное повышение стрелы провеса. Этому также
содействует наличие на жилах изоляции (увеличивающей вес провода) и повторяющееся
перераспределение механических нагрузок между жилами из-за переменного режима
нагрева жил электрическим током и различия температур жил (наименее подогретая жила
принимает огромную часть общей нагрузки тяжения и в основном
подвергается вытягиванию).
2. Большой вред воздушным линиям с четырехпроводной системы СИП без
отдельного несущего проводника причиняют короткие замыкания, при которых
температура токопроводящих жил проводов резко увеличивается. В тех случаях, когда
нагрев дюралевой жилы током недлинного замыкания добивается величины 120°С и
более, происходит ее отжиг, при котором механические свойства жилы резко
ухудшаются. Понижается разрывная крепкость жилы, понижается величина предела
текучести материала жилы.
3. Крепежная арматура для четырехпроводной системы СИП без отдельного
несущего проводника не имеет частей ограниченной прочности для защиты
магистрали от обрывов и защиты стоек опор от повреждения. Это наращивает
возможность перебоев в электроснабжении и увеличивает риск появления протяженных
аварий на полосы, что, в свою очередь, наращивает цена аварийно-
восстановительного ремонта. Четырехпроводная система СИП без отдельного несущего
проводника более непростая по сопоставлению с СИП-2 в монтаже из-за необходимости в
местах анкерного крепления заместо одной несущей жилы жестко закреплять каждую из
4 жил.
4. На распределительных линиях сети внешнего освещения и линиях общего
использования четырехпроводной системы СИП без отдельного несущего проводника не
удовлетворяет современным эстетическим аспектам, так как наличие отпаек на
осветительные приборы и ответвлений к домам просит при правильном монтаже двойной анкеровки
СИП на каждой опоре и устройства свободной петли.
5. Серьезные издержки на строительство магистральной полосы с
четырехпроводной системой СИП без отдельного несущего проводника по сопоставлению с
затратами при использовании системы СИП-2 в итоге всегда оказываются
выше. Огромное количество дорогой крепежной арматуры и необходимость использования
специальной прокалывающей ответвительной арматуры, невзирая на маленькую выгоду
от низкой цены провода, негативно оказывает влияние на суммарные издержки. Следует
отметить, что разница в ценах на четырехпроводную систему СИП без отдельного
несущего проводника и СИП-2 видна только для малых сечений жил (25, 35 мм2), для
сечений 70 мм2, более распространенных в сельской местности, цены на
четырехпроводную систему СИП без отдельного несущего проводника 4х70 и СИП-2
3х70+54,6, фактически, одинаковы.
Резоны поставщиков четырехпроводной системы СИП без отдельного несущего
проводника в защиту его использования на воздушных магистралях, основанные на
простых рассуждениях о его высочайшей разрывной прочности, таким макаром,
являются спекулятивными, так как не отражают настоящих заморочек, связанных с его
долговременной эксплуатацией. Службам эксплуатации в основном увлекательна не
исходная разрывная крепкость провода, а его способность выдерживать механические и
токовые нагрузки в распределительной сети в течение длительного времени.
Примечание. В 2006 году в Рф был введен в действие государственный эталон на
самонесущие изолированные и защищенные провода для воздушных линий ГОСТ Р
52373-2005. В согласовании с этим документом четырехпроводная система СИП без
отдельного несущего проводника может употребляться на воздушных линиях при
следующих ограничениях: сечение жил провода должно быть или 16 мм2, или 25 мм2 и
провод должен применяться только на ответвлениях к абонентским вводам. Использование
четырехпроводной системы СИП без отдельного несущего проводника в качестве
воздушной магистральной полосы ГОСТ Р 52373-2005 не предугадывает. Предпосылкой
таких ограничений будет то событие, что четырехпроводная система СИП без
отдельного несущего проводника при использовании в качестве магистральной
воздушной полосы, в силу проиллюстрированных выше особенностей механических
параметров жил, не позволяют достигнуть удовлетворительных эксплуатационных
черт полосы. Строительство таких линий в массовом объеме большими
электросетевыми предприятиями (в том числе и компаний «Холдинга МРСК») также
было признано нецелесообразным, что отражено в технических требованиях этих
компаний.
добавлено 30.11.2011 в 11:35
Non est ornamentum virile concinnitas
30 ноября 2011 в 11:40
13 лет и 78 дней
упоминали 13 раз
ссылка на сообщение https://www.ruscable.ru/interactive/forum/show_msg-216646-1.html#msg216651
Ставить оценки могут только зарегистрированные юзеры.
Присоединяйтесь к проф обществу, пройдите регистрацию прямо на данный момент
Сопоставление Характеристик СИП до 1кВ,
с несущей нулевой жилой выполненной из дюралевого сплава АВЕ
(СИП 2)
и четырехпроводной системой СИП без несущей жилы
(типа СИП 4, СИП с-4, СИП 2AF).
На сегодня в Рф более 90% линий СИП до 1кВ на магистральных
участках производятся СИП 2 с несущей нулевой жилой выполненной из дюралевого
сплава, отпайки от магистрали производятся ответвительными проводами 2х16 – 4х25.
Достоинства СИП 2.
Эксплуатационные и строй организации выделяют следующие достоинства
СИП 2:
Конструкция СИП 2 надежнее в эксплуатации, так как всю механическую нагрузку несет
на для себя изолированная несущая нулевая жила из сплава АВЕ высочайшей прочности,
дюралевые токопроводящие жилы не подвергаются механическим нагрузкам.
В Рф СИП 2 эксплуатируется более 10 лет, накоплен опыт в строительстве и
проектировании (было выстроено 60 000 км ВЛ-0,4 с СИП 2).
Основная задачка эксплуатирующей организации — это сохранение магистральной полосы,
т.е. СИП, опор, арматуры. За 10 лет эксплуатации СИП с изолированной несущей нулевой
жилой не было случаев обрыва нулевой жилы из сплава, так как при значимой
механической перегрузке на СИП 2 либо опору разрушаются отдельные элементы в анкерной и
навесной арматуре, защищая провода и опоры от разрушения.
Проще поменять отдельные элементы в арматуре, чем вернуть СИП и опоры.

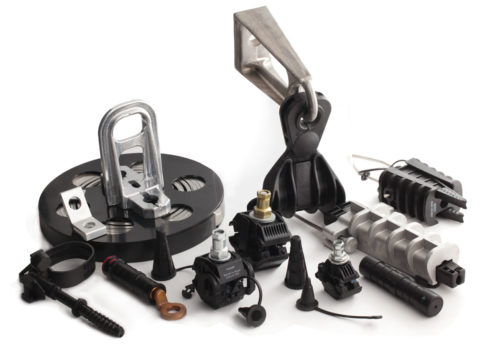

Арматура более универсальная, надежная и комфортная для монтажа.
Установка провода СИП 2 существенно проще, чем установка четырехпроводной системы
СИП без несущей жилы (типа СИП 4, СИП с-4, СИП 2AF), так как вся анкерная и навесная
арматура устанавливается за одну несущую нулевую жилу.
В СИП 2 просто определяется нулевая жила. Не нужна использование
динамометрического ключа.
Несущая способность нулевой жилы в конструкции СИП 2 рассчитана на огромные
анкерные просветы, так как жила из сплава предназначена нести на для себя высшую
механическую нагрузку.
Анкерные просветы для четырехпроводной системы СИП меньше, т.к. все жилы
выполнены из алюминия.
Четырехпроводная система СИП (СИП 4, СИП с-4, СИП 2AF).
Четырехпроводная система СИП не так давно стала применяться при строительстве ВЛ-
0,4кВ. Этот провод возникает в проектной документации, благодаря усилиям отдельных
производителей арматуры, которые пробуют сделать спрос на арматуру для СИП 4, СИП с-4,
СИП 2AF, так как эта арматура наименее технологична и существенно дороже по сопоставлению с
арматурой для СИП 2. Для убеждения заказчика применяется один аргумент: цена
четырехпроводной системы СИП без несущей жилы из сплава ниже, чем цена СИП 2.
Ведется не правильное ценовое сопоставление, ассоциируют СИП с изоляцией из сшитого
целофана (СИП 2) с четырехпроводной системой (СИП 4), в какой в качестве
изоляционного материала применяют термопластичный целофан, цена таковой
конструкции СИП заранее ниже, чем цена СИП 2. Для правильного ценового анализа
нужно ассоциировать СИП 2 с четырехпроводной системой (СИП с-4, СИП 2AF). В данных
конструкциях изоляция СИП выполнена из сшитого целофана. В данном случае у ведущих
российских заводов производителей СИП цена самого провода (СИП 2 и СИП с-4,
СИП 2AF) будет приблизительно равна при иных значимых недочетах конструкции СИП
без несущей нулевой жилы из сплава.
Нужно также учитывать, что цена арматуры для четырехпроводной системы
СИП на 10-15% выше, чем для СИП 2.
Недочеты (СИП 4, СИП с-4, СИП 2AF).
Четырехпроводная система СИП не имеет несущей жилы выполненной из
дюралевого сплава, потому соединения (СИП 4, СИП с-4, СИП 2AF) не могут
производиться в просветах. Соединение осуществляется в шлейфах на опорах, после этого
остаются излишние кусочки СИП, которым в предстоящем тяжело отыскать использование. Не считая этого
возрастает количество анкерных промежных опор, что приводит к удорожанию
цены полосы.
Высочайшая механическая нагрузка на изоляцию всех четырёх жил. Нет действенного
рассредотачивания механических нагрузок между нулевой и токопроводящими жилами.
В арматуре для СИП 4, СИП с-4, СИП 2AF не предусмотрены элементы, которые служат
для механической защиты магистральной полосы.

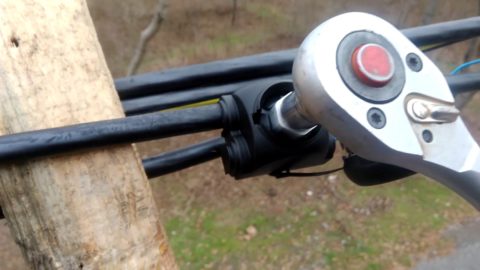

Для монтажа анкерной и навесной арматуры нужна динамометрический ключ и
особый монтажный зажим для натяжения СИП.
Сложность разведения жил в напряженном состоянии. Усложняет установка анкерных,
ответвительных и соединительных зажимов.
Большая механическая крепкость четырехпроводной конструкции СИП
предугадывает непременное повышение механической прочности других частей
воздушной полосы. Нужно использовать более массивные опоры, анкерные, поддерживающие
зажимы, также арматуру для их крепления к опорам.
Дополнительное повышение механической прочности всех частей, из которых
состоит воздушная линия, приводит к значительному удорожанию полосы в целом.
Появляются трудности в определении нулевой и токопроводящих жил, т.к. все жилы
имеют однообразные сечения и выполнены из алюминия.
Прокалывающие зажимы должны быть специально приспособлены для провода (СИП 4,
СИП с-4, СИП 2AF) и не уменьшать механическую крепкость жил, т.к. все четыре жилы
несут на для себя высшую механическую нагрузку.
При использовании СИП 2 вся механическая нагрузка ложится на несущую нулевую
жилу, выполненную из упрочненного дюралевого сплава, которая существенно прочнее,
чем контактные пластинки в прокалывающих зажимах из алюминия. Токопроводящие жилы в
конструкции СИП 2 не подвергаются механическим нагрузкам, в связи с этим механическая
крепкость всего жгута СИП 2 не миниатюризируется.
В Рф, в отличие от Европы, рассредотачивание нагрузок не симметрично между фазами,
тем самым одна токопроводящая жила греется больше, чем другая. Так как в анкерном
зажиме под (СИП 4, СИП с-4, СИП 2AF) все четыре жилы несут на для себя высшую
механическую нагрузку, то та жила, которая нагревается больше чем другие, будет растягиваться.
Потому нагрузка из 4 проводов перейдет на три либо на два провода, что приведет к
разрушению нулевой либо токопроводящей жилы.
Четырехпроводная система СИП без несущей нулевой жилы из сплава не вошла в
Государственный эталон РФ ГОСТ Р 52373-2005, вступающий в действие c 1 июля 2006 года,
так как нет опыта эксплуатации этого вида кабельной продукции на местности Рф
Самонесущий изолированный провод СИП – виды и сфера использования
Самонесущие изолированные провода СИП в ближайшее время получают все огромную популярность. Их интенсивно используют как в индустрии, так и в личных домовладениях. Выбор таких проводов повсевременно вырастает, и потому мы приняли решение разглядеть данный тип проводников подробнее, повышенное внимание уделив их особенностям, сферам использования и плюсам.
Конструкция проводов СИП и сфера их использования
Чтобы лучше разобраться с преимуществами и недочетами данного типа проводов, нам следует разобраться с их устройством, также сферами использования. С этого и начнем наш рассказ.
Конструкция проводов СИП

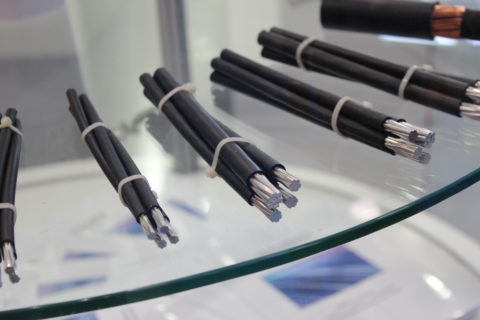

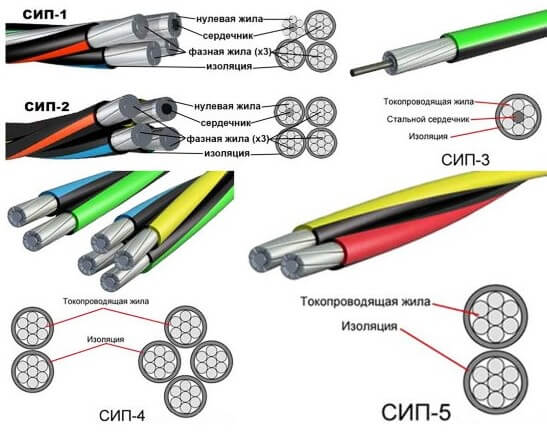

Сейчас на рынке представлено 5 главных типов проводов данной марки.
Давайте разглядим каждую из них раздельно:

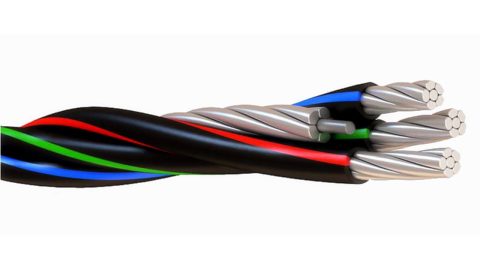

На рисунке провод СИП – 1

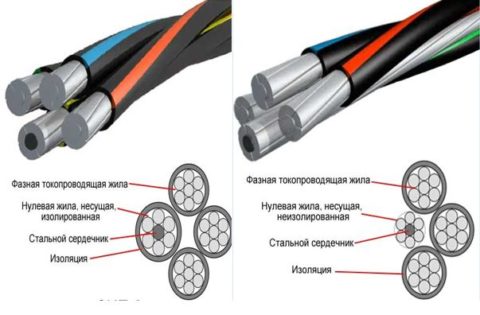

Отличия СИП-1А от СИП – 1

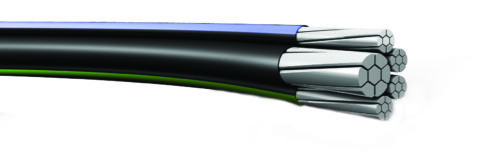

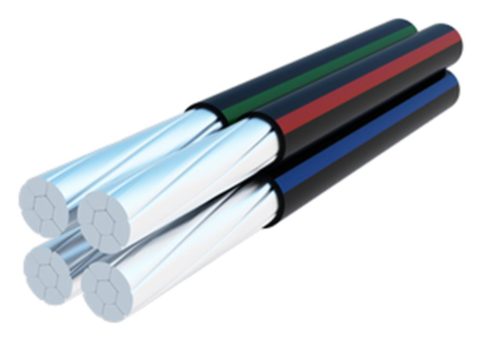

Провод СИП-4 и СИП – 5
Сфера использования проводов СИП
Как мы уже гласили выше, СИП — самонесущий изолированный провод, который используют довольно обширно. Но есть и определённые ограничения. Потому давайте о этом побеседуем более тщательно.

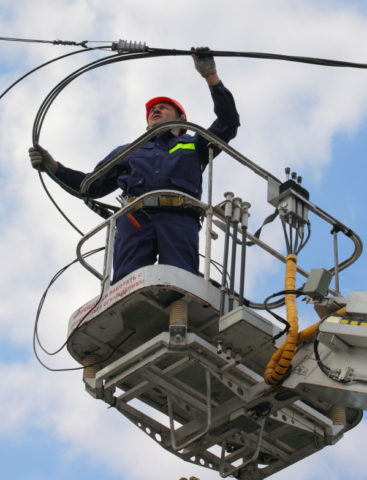

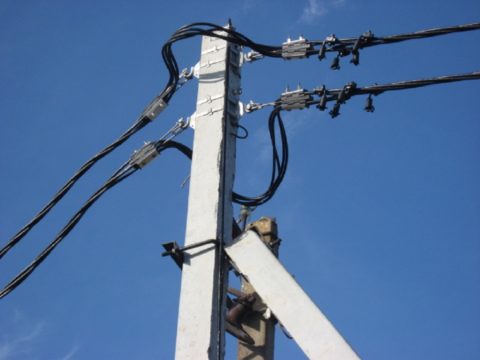

Лини проводом СИП

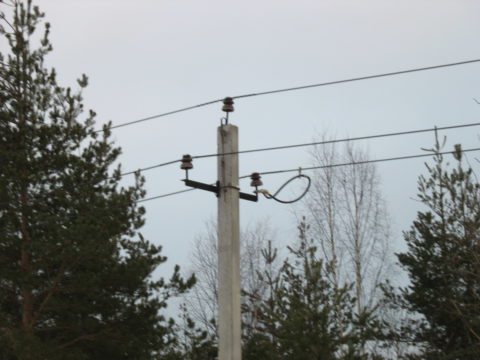

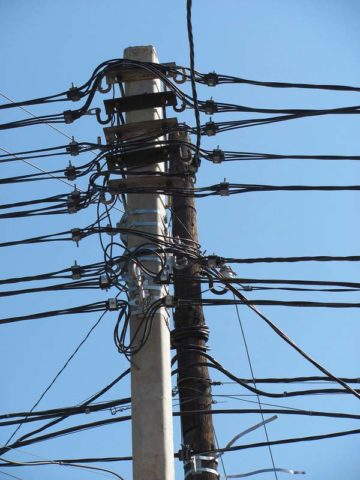

Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. В большей степени это сети с напряжением 380В, но есть и другие — с напряжением в 660В. Конкретно для таких сетей и предназначен провод.
- Провода марки СИП–1, СИП–2 и их производные применяют для монтажа и реконструкции воздушных линий, как на видео. Не считая того, их применяют при монтаже линий снабжения проложенных по конструкциям построек, также в качестве спусков к силовому электрическому оборудованию.

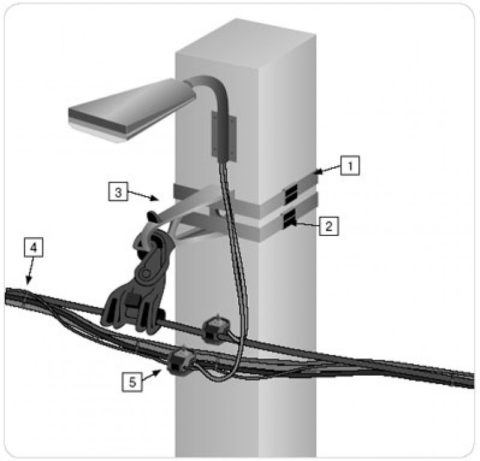

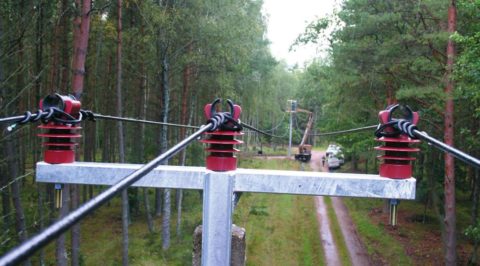

Установка полосы проводом СИП–3

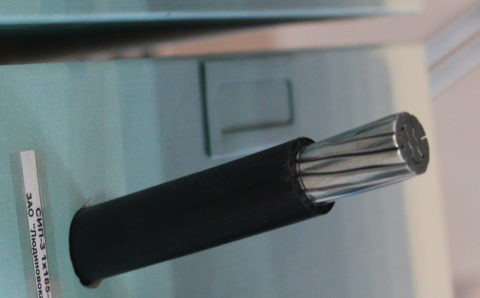

- Провода марки СИП–3 применяют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие состоит в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится применять четыре, а то и 5 проводов данного типа.

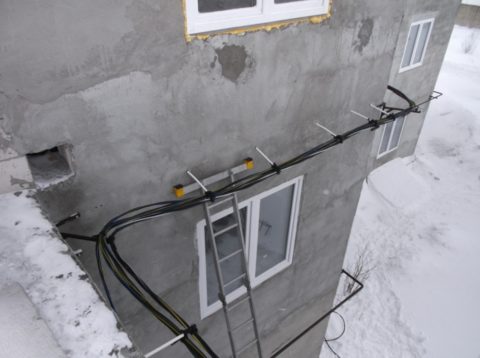

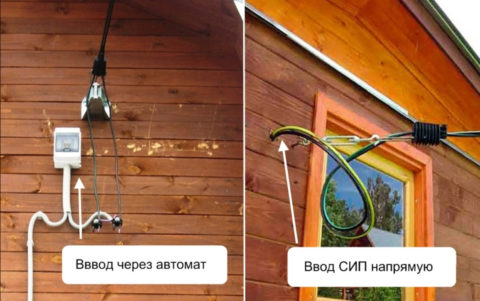

Внедрение двужильного провода СИП–4 для подключения личного домовладения
- СИП 4 — самонесущий изолированный провод, который нельзя применять для монтажа воздушных линий. Из-за собственной конструкции он имеет довольно низкое разрывное усилие, потому даже при малозначительных ветровых нагрузках способен оборваться. В связи с этим применять его можно только в качестве спусков от ВЛ к силовому оборудованию, или для монтажа по конструкциям построек. В большинстве случае его получают для подключения личных домовладений к воздушным линиям.
Направьте внимание! Для подключения личных домовладений нередко применяют провод СИП-4 4х25 либо 16. Наименьшие сечения недопустимы по нормам ПУЭ, а огромные сечения нецелесообразны.
- Схожая сфера использования и у провода СИП–5, который имеет очень похожие проводу СИП–4 свойства.
Достоинства проводов марки СИП
Ну, а сейчас о самом главном – чем провода самонесущие изолированные СИП заслужили такое обширное распространение в ближайшее время?
И ответ на этот вопрос состоит из целого ряда преимуществ:
- Начнем список с самого увлекательного — понижения утрат. Дело в том, что индуктивное сопротивление у воздушной полосы выполненной проводом СИП в сопоставлении с линией выполненной проводом А либо АС в три, а то и больше раз ниже. На самом деле оно фактически такое же, как у кабельной полосы. И чем выше класс рабочего напряжения, тем паче видна эта разница.
- Следующим принципиальным нюансом является понижение вероятности маленьких замыканий на таковой полосы. Это связано с наличием изоляции, также отсутствием способности для перехлестывания проводов, что является нередкой предпосылкой маленьких замыканий у воздушных линий с проводами АС.
Уменьшаются расходы на расчистку воздушных трасс линий
- Так же аннотация отмечает понижение расходов на сервис полосы, связанное со существенно наименьшими затратами на расчистку трассы от зеленоватых насаждений. Этот вопрос животрепещущ и при монтаже новых трасс.
На одном столбе проводом СИП можно смонтировать до 10-ка различных линий
- Значимым является и тот нюанс, что сейчас на одном столбе имеется возможность смонтировать провода различных классов напряжений. И таких линий на одном столбе может быть не одна–две, а десяток.
Набор арматуры для монтажа провода СИП
- Целофан не обладает полярностью. В связи с этим на таком проводе существенно меньше накапливается снег, а вода существенно лучше стекает с провода. Это понижает возможность образования снежных и критичных ледяных наростов на проводах.
Простота монтажа полосы проводом Сип
- Принципиальным нюансом является и тот момент, что такую воздушную линию сумеет смонтировать своими руками даже человек без специального образования. Ведь наличие специальной арматуры позволяет собирать линию с наименьшим набором инструментов и приспособлений.
Установка провода СИП можно делать по фасаду построек
- Существенно упрощается подключение новых потребителей электроэнергии. Ведь новое подключение можно выполнить даже без снятия напряжения с полосы. Для этого существует особая арматура, которая прокалывает изоляцию и обеспечивает надежный контакт.
Арматура для нового подключения
- Делему несанкционированного подключения так же решает самонесущий изолированный провод — провод СИП имеет изоляцию, что усложняет выполнение набросов и укрытых подключений, ведь для этого нужна или применять специальную арматуру, или разделывать изоляцию, а это отлично видно даже при зрительном осмотре.
Подключение освещения от вспомогательного провода СИП
- Ну, и еще одним достоинством провода СИП можно именовать наличие вспомогательных жил. Такие жилы позволяют организовать питание от данной полосы сети освещения. Не считая того, есть вспомогательные жилы для подключения контрольных цепей, что может быть применено для телесигнализации либо релейных защит.
Направьте внимание! При подключении от вспомогательных жил провода СИП освещения, вы полностью сможете организовать для этого экономичную систему управления и подключить приборы учета.
- Что касается недочетов, то он только один, и это стоимость провода СИП. Она несколько выше в сопоставлении с проводом А либо АС. Но беря во внимание неограниченное количество преимуществ проводников типа СИП, этот фактор не может быть решающим.
Вывод
СИП — самонесущие изолированные провода, которые позволяют решить полный диапазон заморочек связанных с прокладкой низковольтных воздушных сетей. При всем этом его цена совершенно некординально отличается от других доступных марок проводов. Но беря во внимание количество преимуществ в использовании провода СИП, фактор различия цены не является так уж решающим.
