Цветовая маркировка проводов для электродвигателя
Датчики, исполнительные механизмы, релейные схемы, электрошкафы, проектирование схем, оформление по ГОСТ и ЕСКД
13 сообщений • Страничка 1 из 1
OLGB Дилетант Сообщения: 16 Зарегистрирован: 18 июл 2017, 19:28
Цветовая маркировка проводов для электродвигателя
Сообщение OLGB » 06 окт 2017, 23:07
В проводе четыре жилы синий, карий, черный, желто-зеленый есть ли эталон подключения цветов к клеммам трехфазного электродвигателя W, U ,V? Желто-зеленый навязывается на массу.
У вас нет нужных прав для просмотра вложений в этом сообщении.
Михайло Админ Сообщения: 4044 Зарегистрирован: 19 сен 2012, 19:16
Re: Цветовая маркировка проводов для электродвигателя
Сообщение Михайло » 07 окт 2017, 06:17
Главное отличать желто-зеленый (PE, земля) и голубой (N, нуль).
6.2.3 Фазные проводники в электрических цепях переменного тока
Для фазных проводников в электрических цепях переменного тока желательными цветами являются черный, карий и сероватый. Заземленный фазный проводник идентифицируют синим цветом.
Примечания
1. Ни фазировка, ни направление вращения не предполагаются данными цветами.
<. >
6.3.2 Защитные проводники
Защитные проводники должны быть идентифицированы средством двуцветной желто-зеленой композиции.
Про фазировку — верно, все равно никто не запомнит эти цветовые последовательности.
mr_Frodo Специалист Сообщения: 584 Зарегистрирован: 22 июл 2016, 20:38
Re: Цветовая маркировка проводов для электродвигателя
Сообщение mr_Frodo » 07 окт 2017, 09:44
Цветовая маркировка проводников силовых кабелей — пережиток старенькой технологии производства кабелей. Издавна во всём мире ведущие производители перебежали на символьную маркировку проводников. И только сигнальные проводники ( а тем паче слаботочные ) многожильных кабелей ввиду их малого физического размера не всегда ( а верней очень изредка) маркируются символьной маркировкой. И практически всегда цветовой шифровкой (сочетанием цветов). Как приятный пример — эзернет. Это еще наглядней и понятней для потребителя — найти цвет, чем рассматривать маленькие знаки, а часто их просто нереально нанести.
Но требования эталонов — есть требования и потому желто-зелёный цвет он неизменен и отводится только для целей защитного заземления даже если жили 1-го цвета с символьной маркировкой либо просто цветные. По русским же эталонам цветовая маркировка по ПУЭ:
1. Шины трёхфазной системы: Желтоватый — "А", Зелёный — "В" и Красный — "С", Голубой — Рабочая нейтраль, Желто-зелёный — защитное заземление.
2. Шины системы неизменного тока: Красный — "+", Синий — "-", Голубой — Рабочая нейтраль
Такое точное рассредотачивание цветов нужна только для шин в распредустройствах и подстанциях.
3. Фазные проводники силового кабеля могут быть любого цвета не считая голубого (синего) и жёлто-зелёного, которые забронированы для рабочей нейтрали и защитного заземления соответственно.
4. Очень принципиальным моментом в цветовой маркировке монтажных проводников панелей с электрическим оборудованием является группировка их по цветам для выделения уровней напряжения. К примеру красным проводником соединять только точки напряжения от 110 до 230 вольт цепей управления релейной логики, черным — силовые цепи 230-400В, синим — 24В, оранжевым — точки где напряжение может находиться при отключенном вводном автомате (из примыкающего шкафа со своим питанием) и т.д. И показать данный порядок в сопроводительной документации. Но это — не эталон в Рф. Но шкафы выполненные в таком ключе естественно еще удобней и проще, а главное БЕЗОПАСНЕЙ! обслуживать.
И чисто по практике могу сказать, что пока не встречал привезенных из других стран электроустановок с рабочей нейтралью в силовой части трёхфазной системы. Может быть, что это зафиксировано у них в каком-то эталоне.
Белоснежный провод фаза либо ноль. Карий и синий провод — какой из них плюс, какой минус
В ближайшее время цветовая маркировка проводов заполучила очень огромное значение при проведении электромонтажных работ. Внедрение цветовых обозначений для фазы, ноля либо земли играет очень важную роль, так как понижает возможность неверного соединения проводов во время ремонтных работ, также возможность получить травму из-за удара током.

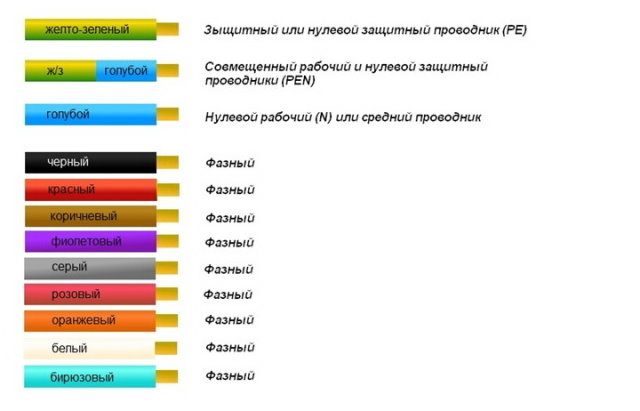

Цвета электрических проводов – как разобраться?
В среде электриков на данный момент существует определенная неурядица из-за неизменной смены цветовой маркировки проводов. К примеру, в конце 90-х годов земля обозначалась черным цветом, потом этим цветом стали обозначать ноль. На данный момент полным ходом идет переориентирование на европейские обозначения проводов по цвету. Потому мы их и приведем:
- Земля – обозначается желто-зеленым проводом (также эти цвета могут употребляться и раздельно)
- Ноль – обозначается голубым цветом
- Нулевой, совмещенный с землей – обозначается желто-зеленым и голубым цветами
- Фаза – обозначается хоть каким другим цветом, но в большинстве случаев белоснежным
В трехфазной сети шины и провода маркируются несколько другим способом. Шины обозначаются следующими цветами: Фаза А – желтоватый, фаза В – зеленоватый, фаза С – красный. Ну и обычно, нуль либо нейтральный провод обозначается синим цветом, а земля – желто-зеленым (в некоторых случаях эта шина может быть окрашена в черный цвет).
Какого цвета плюс и минус
Очередной неувязкой является определение цветовой маркировки проводов плюс и минус. У нас и в Европе черный провод всегда считается минусом, по дефлоту, соответственно белоснежный либо красный либо любые другие цвета – плюс. Но в США маркировка совсем обратная, там белоснежный провод это минус. Таким макаром, если нужна найти, где плюс, а где минус, следует поглядеть на страну производителя, а еще лучше прозвонить любой из проводов.
Дополнительно следует сказать о современном буквенном и цветовом обозначении фазы, нуля и земли. Если у вас однофазовая сеть, то фаза будет обозначаться L по первуй буковке британского слова Line. Ноль маркируется буковкой N (neutral), а земля – PE (Protect Erth). В тех случаях, когда нулевой провод и земля совмещены, он обозначается PEN.
Отметим, что цветовое обозначение проводов по цвету в протяжении всей длины не является неотклонимым. Для нанесения понятной маркировки довольно пометить провод в месте соединения правильным цветом. Выполнить это можно при помощи разноцветных усадочных трубок, которые просто устанавливаются и служат до 20 лет.
Невзирая на то, что на данном, переходном, шаге появляются определенные трудности с четкой идентификацией проводов, цветовая маркировка уже приносит пользу. В дальнейшем, если все будут придерживаться единых эталонов ГОСТ и ПУЭ, все станет еще проще. Так, уже на данный момент можно выполнить установка проводов по цвету, а не заниматься неизменным прозвоном на определение фазы и нуля.
