Закон Ома предназначен для того, дабы отыскать неведомую третью, если известны 1-ая и 2-ая. С этого по подробней, дабы облегчить закон Ома, будем воспользоваться треугольником Ома. Вот этот треугольник:

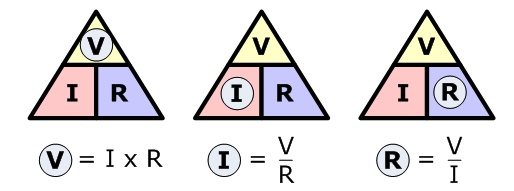

Давайте разберёмся с напряжением, дабы отыскать напряжение, используя треугольник Ома, нужно закрыть рукою напряжение — U, остались только I-ток и R-сопротивление, фронтальными стоит вертикальная черта, вертикальная это черта снизу ввысь, это вертикальная линия обозначает умножение, означает, дабы отыскать напряжение нужно ток помножить на сопротивление.
Вот такая формула вышла: U=I*R, где U-напряжение, I-ток, R-сопротивление.
Сейчас давайте попробуем отыскать ток, прикроем рукою I, сейчас перед напряжением и сопротивление стоит горизонтальная черта, горизонтальная, это та черта, которая идёт слева вправо. Горизонтальная черта значит деление. Означает, дабы отыскать ток, нужно напряжение поделить на сопротивление.
Читайте также: Особенности подключения и управления адресной светодиодной лентой
Формула вышла такая: I= U\R, где I-ток, U-напряжение, R-сопротивление.
Найдём сопротивление, закроем рукою R, то получим снова горизонтальную черту перед напряжением и током, означает необходимо разделять.
Формула вышла для расчёта сопротивления: R=U\I, где R-сопротивление, U-напряжение, I-ток. Итак, мы научились пользовать треугольником Ома и узнали о Законе Ома. Сейчас, пожалуй, поучимся на примерах.
§ 16. Закон Ома
Соотношение между э. д. с., сопротивлением и силой тока в замкнутой цепи выражается законом Ома, который может быть сформулирован так: сила тока в замкнутой цепи прямо пропорциональна электродвижущей силе и назад пропорциональна сопротивлению всей цепи
. Ток в цепи протекает под действием э. д. с.; чем больше э. д. с. источника энергии, тем больше и сила тока в замкнутой цепи. Сопротивление цепи препятствует прохождению тока, поэтому, чем больше сопротивление цепи, тем меньше сила тока. При неизменном сопротивлении цепи сила тока в ней прямо пропорциональна э. д. с. Закон Ома можно выразить следующей формулой:
(
r
+
r
0), (23)
— сопротивление наружной части цепи;
r
0 — сопротивление внутренней части цепи. Для выражения малых токов заместо ампера используют миллиампер (
ма
); 1
а
= 1000
ма
. Из формулы (23) можно найти сопротивление всей цепи:
Если под действием э. д. с. в один вольт в замкнутой цепи протекает сила тока величиной в один ампер, то сопротивление таковой цепи равно одному ому, т. е.
Закон Ома справедлив не только лишь для всей цепи, но и для любого ее участка. Мы будем подразумевать таковой участок цепи, который не содержит источника энергии. В границах этого участка положительные заряды передвигаются из точек более высокого потенциала к точкам более низкого потенциала. Генератор затрачивает известную энергию, поддерживая разность потенциалов между началом и концом этого участка. Эта разность потенциалов является напряжением между началом и концом рассматриваемого участка. Таким макаром, применяя закон Ома для участка цепи, заменим в формулах (22) и (23) э. д. с. напряжением между началом и концом этого участка U
, а сопротивление всей цепи (
r
+
r
0) — сопротивлением рассматриваемого участка
r
. Поэтому, для участка электрической цепи формула, выражающая закон Ома, воспримет следующий вид:
Читайте также: Как установить светодиодную ленту на потолок? Аннотации +Фото и Видео
Другими словами, закон Ома можно сконструировать так: сила тока на участке электрической цепи равна напряжению между концами этого участка, деленному на его сопротивление
. Из формулы (24) следует, что
U = I r
т. е. напряжение на участке цепи равно произведению силы тока на сопротивление этого участка. Ворачиваясь к формуле (23) и раскрывая скобки, получим:
E = I r + I r
— падение напряжения в сопротивлении
r
, т. е. во наружной части цепи, либо, по другому, напряжение на зажимах источника энергии (генератора)
U
;
i r
0 — падение напряжения в сопротивлении
r
0, т. е. снутри источника энергии (генератора); оно определяет часть э. д. с., которая расходуется на прохождение тока через внутреннее сопротивление источника энергии. Формулу (25) перепишем в следующем виде:
E = U + I r
Из формулы (26) следует, что напряжение на зажимах источника энергии (генератора) равно разности между э. д. с. и падением напряжения во внутреннем сопротивлении этого источника:
U = E — I r
При холостом ходе наружняя цепь разомкнута и тока в цепи нет, вследствие чего напряжение на зажимах источника энергии равно его э. д. с. При замкнутой цепи напряжение не равно э. д. с., при этом чем больше сила тока в цепи, тем больше напряжение отличается от э. д. с. Если уменьшать сопротивление наружной цепи r
Читайте также: Как установить блок розеток в стенке – аннотация от А до Я
, то сопротивление всей цепи
r
+
r
0 также понизится, а сила тока в цепи, как это видно из формулы (22), возрастет. С увеличением силы тока падение напряжения снутри источника энергии (
I r
0) вырастет, так как внутреннее сопротивление
r
0 источника энергии остается постоянным. Поэтому, из формулы (27) вытекает, что с уменьшением сопротивления наружной цепи напряжение на зажимах источника энергии также миниатюризируется. Если зажимы источника энергии соединить проводником с сопротивлением, фактически равным нулю, то формула (22) для этого варианта воспримет следующий вид:
Это выражение определяет больший ток, который может быть получен в цепи данного источника. Если сопротивление наружной цепи фактически равно нулю, то таковой режим именуется маленьким замыканием
источника энергии. Для источников энергии с малым внутренним сопротивлением, к примеру для электрических генераторов (электромашин) и кислотных аккумов, куцее замыкание очень небезопасно — оно может вывести из строя эти источники. Так, к примеру, батарея кислотных аккумов (типа С-1) с э. д. с. 220
в
имеет внутреннее сопротивление 0,5
ом
. При маленьком замыкании таковой батареи сила тока
Так как для приведенного типа аккума при обычном (десятичасовом) разряде сила тока составляет 3,6 а
, то сила тока в 440
а
является непременно небезопасной для целости батареи. Куцее замыкание появляется относительно нередко, к примеру вследствие порчи изоляции проводов, соединяющих приемник с источником энергии. Не имея изолирующего покрова, железные (обычно медные либо дюралевые) линейные провода при обоюдном соприкосновении образуют очень маленькое сопротивление, которое по сопоставлению с сопротивлением приемника может быть принято равным нулю. Для защиты электротехнической аппаратуры от токов маленьких замыканий используют разные предохранительные устройства. Для измерения силы тока в цепи применяется устройство, именуемый амперметром (миллиамперметром). Напряжение, как указывалось выше, измеряется вольтметром. Условное обозначение амперметра и вольтметра показано на рис. 15, а.
Для включения амперметра цепь тока разрывают и в месте разрыва концы проводов присоединяют к зажимам амперметра (рис. 15, б). Таким макаром через устройство проходит весь измеряемый ток; такое включение именуется последовательным
. Вольтметр подключают к началу и концу участка цепи; такое включение вольтметра именуется
параллельным
. Вольтметр указывает падение напряжения на данном участке. Если вольтметр подключить к началу наружной цепи — положительному полюсу источника энергии и к концу наружной цепи — отрицательному полюсу источника энергии, то он покажет падение напряжения во всей наружной цепи, которое является в то же время напряжением на зажимах источника энергии.
предшествующая страничка
Примеры расчётов закона Ома
Давайте, найдём напряжение, если ток равен 0,9 Ампер, а сопротивление 100 Ом, пользуясь треугольником, прикрываем напряжение рукою, смотрим, вертикальная черта, означает помножить. Снова пользуемся той формулой, только подставляем числа, U = 0,9 А * 100 Ом, считаем, получиться 90, означает U = 90 вольт.
Сейчас рассчитываем сопротивление, берём те же единицы, только убираем сопротивление, получиться вот такая формула: R = 90 В \ 0,9 А, получим 100 Ом.
Дабы высчитать ток, снова же убираем ток, получаем эту формулу I = 90 В \ 100 Ом, получаем 0,9 Ампер. Итак, на этом всё, кстати, закон Ома действует там, где нет катушек индуктивности и конденсаторов, не забивайте голову конденсаторами и катушками индуктивности, просто, запомните, что закон Ома действует, там, где нет катушек индуктивности и конденсаторов. Надеюсь, моя статья была полезной, всем фортуны, с вами был Дмитрий Цывцын.
Как зависит мощность от сопротивления
Давайте вкупе разберемся в зависимости сопротивления, напряжения, силы тока и мощности на примере движения воды. В реальном времени на наших интерактивных примерах вы можете узреть как меняется один из разыскиваемых характеристик, если вы понимаете величины 2-ух других.

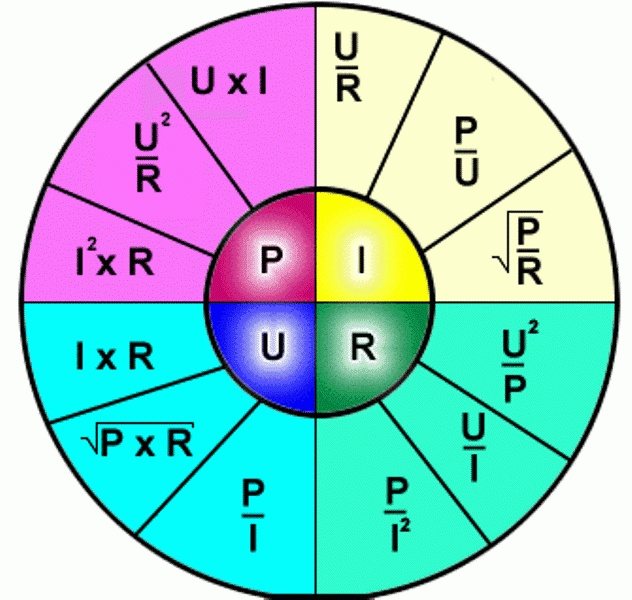

Существует всего 2 базисных формулы которые посодействуют для вас осознать связь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт). Зная хотя бы два из перечисленных параметра вы всегда сможете высчитать два других.
МОЩНОСТЬ, ВЫДЕЛЯЕМАЯ ВО Наружной ЦЕПИ
Из формулы (2) видно, что при маленьком замыкании цепи (R®0) и при R®эта мощность равна нулю. При всех других конечных значениях R мощность Р1> 0. Поэтому, функция Р1 имеет максимум. Значение R0, соответственное наибольшей мощности, можно получить, дифференцируя Р1 по R и приравнивая первую производную к нулю:
Из формулы (3), с учётом того, что R и r всегда положительны, а Е ? 0, после легких алгебраических преобразований получим:
Поэтому, мощность, выделяемая во наружной цепи, добивается большего значения при сопротивлении наружной цепи равном внутреннему сопротивлению источника тока.
При всем этом сила тока в цепи (5)
равна половине тока недлинного замыкания. При всем этом мощность, выделяемая во наружной цепи, добивается собственного наибольшего значения, равного
Когда источник замкнут на наружное сопротивление, то ток протекает и снутри источника и при всем этом на внутреннем сопротивлении источника выделяется некоторое количество тепла. Мощность, затрачиваемая на выделение этого тепла равна
Поэтому, полная мощность, выделяемая во всей цепи , обусловится формулой
Читайте также: Особенности клеммных колодок
Изменение сопротивления:
На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, зависимо от степени открытия задвижки меняется сопротивление.
Сопротивление в проводнике изображено в виде сужения проводника, чем более узенький проводник тем больше он противодействует прохождению тока.
Вы сможете увидеть что на правой и на левой стороне схемы напряжение и давление воды идиентично.
Для вас нужно направить внимание на важнейший факт.
Зависимо от сопротивления возрастает и миниатюризируется сила тока.
Слева при вполне открытой задвижке мы лицезреем наибольший поток воды. И при самом низком сопротивлении, лицезреем наибольший поток электронов (Ампераж) в проводнике.
Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.
ужение проводника тоже уменьшилось в два раза, я означает в два раза возросло сопротивление протеканию тока. Как мы лицезреем через проводник из за выского сопротивления протекает вдвое меньше электронов.
Направьте внимание что сужение проводника изображенное на схеме применяется только для примера сопротивления протеканию тока. В реальных критериях сужения проводника не сильно оказывает влияние на протекающий ток. Существенно большее сопротивление могут оказывать полупроводники и диэлектрики.
Сужающийся проводник на схеме изображен только для примера, для осознания сущности происходящего процесса. Формула закона Ома — зависимость сопротивления и силы тока
I = E/R Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.
Сколько устройств можно включить в розетку?
Мощность является общей величиной, показателем перемножения напряжения с силой тока в бытовой сети 220 вольт. Рядовая розетка при обычном положении пропускает 10 ампер. Стоит указать, что на каждом объекте находится своя маркировка. Обычно, бытовая модель однофазовой цепи пропускает в себя 6А, что равно 1,3 киловатту. Средняя модель рассчитана на 10А, а это 2,2 киловатта. Более мощная модель, применяемая для бытовой электрической сети в квартире, дома и гараже, на 16А имеет показатель в 3,5 киловатт.
Амперы в розетках на 220 вольт
Улучшенная конструкция, которая подходит только для выделенной квартирной электролинии с электрической плитой и бойлером, на 32 ампер пропускает 7 киловатт энергии. Отличается последняя наличием улучшенного штепсельного контакта, который исключает подключение обычных вилок для бытовых электрических устройств.

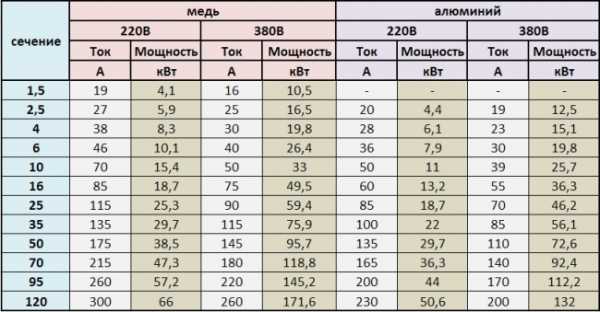

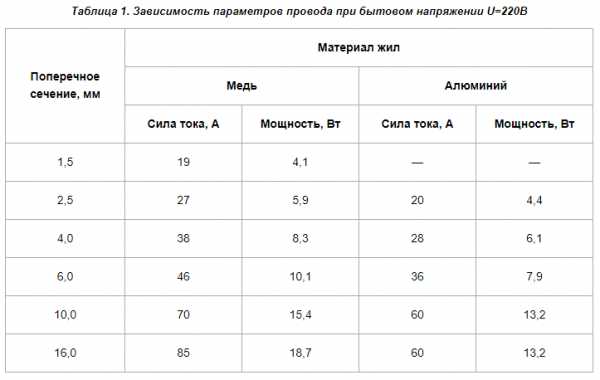

Таблица нормы мощности
Контроль характеристик домашней электросети
В какой-то момент все сталкиваются с необходимостью замены либо проверки проводки и всего энергетического комплекса квартиры либо личного дома. Все контрольные замеры можно провести без помощи других, не вызывая профессионалов. Для этого довольно приобрести либо одолжить у кого-либо один из таких устройств:

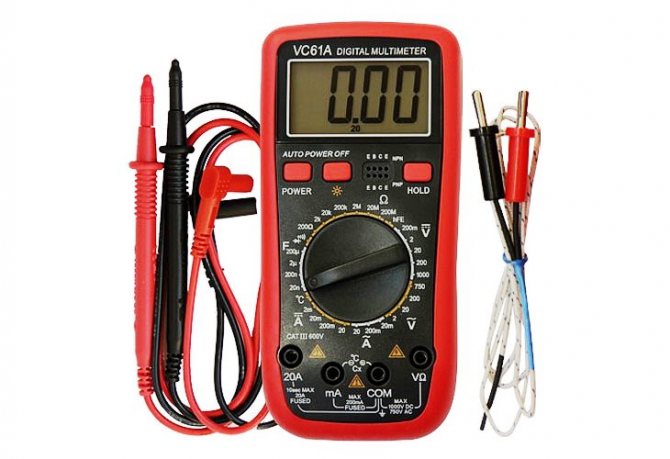

- Тестер.
- Мультиметр.
- Вольтметр.
Схожее: Как прозванивать мультиметром провода
Перед внедрением кропотливо проверьте целостность изоляции щупов, корпусных частей применяемого измерителя. Дальше всё довольно легко – нужно установить показатель предела измеряемой величины (напряжения) в положение до 250 В. После же аккуратненько воткнуть щупы в отверстия для вставки штекера, дотронувшись ими до контактов сети. Очевидно, в процессе измерения нельзя дотрагиваться к местам щупов, не изолированных резиной либо пластиком.
Если всё изготовлено верно и устройство исправен – вы получите значения несколько больше, чем 220 В для исправной розетки и, соответственно, сети.

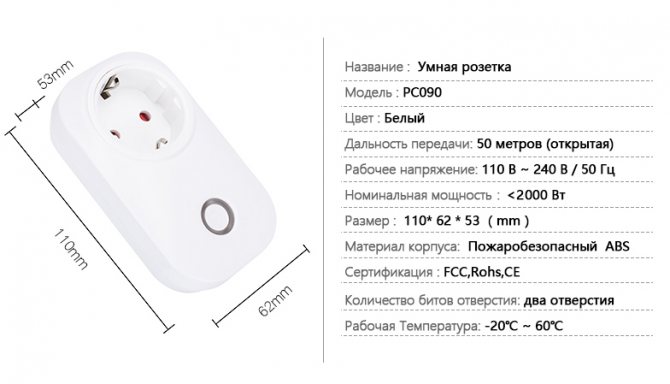

Свойства
Номинальную мощность, как и другие технические свойства, производители прописывают на крышке, около ее контактов. Обычно, в стандартной модели прописывается количество гнезд, ширина, высота, глубина, заземляющий контакт, номинальный электроток и напряжение, материал и тип соединения. Часто прописывается срок службы с гарантийным сроком.
Свойства источника
Виды электрического тока в быту
Для полного осознания картины приведу малость теории, которую будет очень полезно знать. Электрический ток — это направленное движение электрических зарядов. Он может появляться в замкнутой электрической цепи. Различают:
• Неизменный ток либо DC — Direct Current. Международное обозначение (—). Неизменный ток течёт в одном направлении, а величина его слабо изменяется с течением времени. Броский пример, который Вы сможете повстречать у себя дома либо в квартире — ток от электрических батареек либо аккумов.
• Переменный ток. обозначение либо AC — Alternating Current. Международное обозначение (~). Переменный ток временами меняется по величине и направлению. Один период конфигурации за секунду — это Герц. Соответственно частота переменного тока — это количество периодов за секунду. В Рф и Европе применяемая частота — 50 Гц, в США — 60 Гц. Переменный ток применяется для работы разных электроприборов.
Какой ток в розетках
Электрическим током именуется упорядоченный либо направленный вид движения заряженных частиц, на который действует электрическое поле. Этими частичками могут выступать электроны с протонами, ионами и нейтронами. Также это скорость и время, за которое меняется электрический заряд. Сейчас выяснить, какой находится электроток в розетках, можно, изучая технические свойства каждой модели. Обычно, в критериях магазина схожая информация предоставляется. Он бывает равен 6,10, 16 и 32 по амперажу.
Таблица тока
Какая наибольшая величина силы тока для розеток
В большинстве случаев, современные домашние розетки 220В рассчитаны на наибольший ток 10 либо 16 Ампер. Некоторые производители утверждают, что их розетки выдерживают и 25 Ампер, но таких моделей очень не достаточно.
Старенькые, русские розетки, которые еще встречаются в наших квартирах, вообщем рассчитаны всего на 6 Ампер.
Максимум, что вы можете повстречать в стандартной типовой квартире, это силовую розетку для электрической плиты либо варочной панели, которая способна выдерживать силу тока до 32 Ампер.
Это гарантированные производителем характеристики силы тока, который выдержит розетка и не разрушится. Эти свойства непременно указаны либо на корпусе розетки либо на её механизме.
Читайте также: Холодная и жгучая ковка — что лучше и какие особенности имеют данные технологии
При выборе электроустановочных изделий имейте ввиду, что, к примеру, розетка на 16 Ампер выдержит около 3,5 киловатт мощности, а на 10 Ампер уже всего 2,2 Киловатт. Ниже представлена таблица, наибольшей мощности подключаемого оборудования для розеток, зависимо от количества ампер, на которые они рассчитаны.

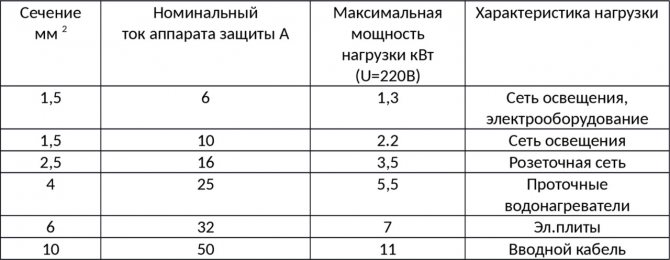

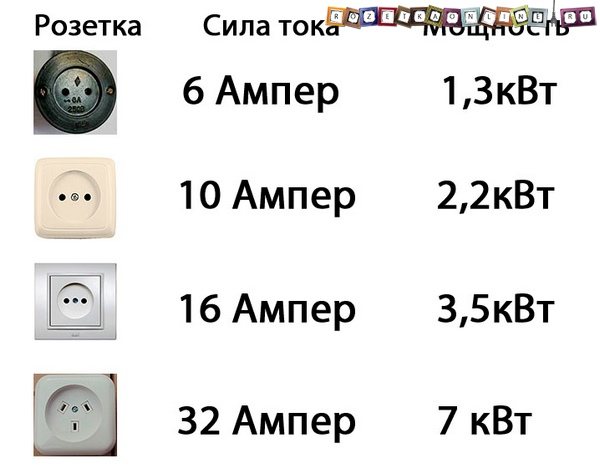

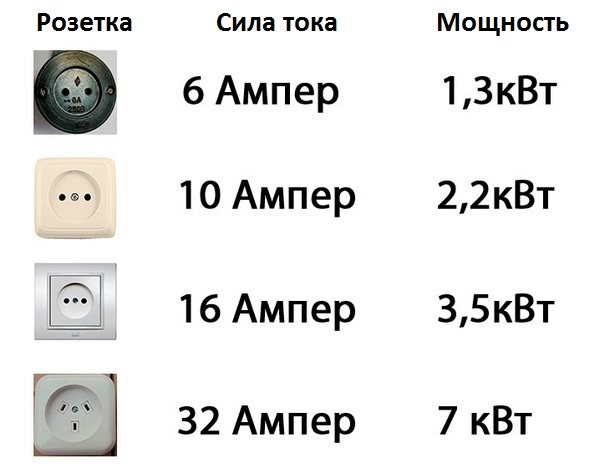

ТАБЛИЦА Наибольшей МОЩНОСТИ ОБОРУДОВАНИЯ ДЛЯ РОЗЕТОК, РАССЧИТАННЫХ НА ТОК 6, 10, 16, 32 Ампер
В большинстве случаев, всё бытовое электрическое оборудование, которое врубается в стандартные розетки 220В, не превосходит по мощности 3,5кВт, более массивные приборы имеют уже другие разъемы для подключения либо поставляются без электрической вилки, в расчете на подключение к клеммам либо к электрическим вилкам для силовых розеток.
Я советую всегда выбирать розетки рассчитанные на силу тока 16 Ампер либо больше – они надежнее. Ведь в большинстве случаев проводку в квартирах прокладывают медным кабелем с сечением жил 2,5 мм.кв. и ставят автомат на розетки на 16 Ампер. Потому, если вы выберете розетку, рассчитанную на 10 Ампер и подключите к ней огромную нагрузку, то защитная автоматика не сработает, и розетка начнет нагреваться, плавится, это может стать предпосылкой пожара.
Если же у вас остались вопросы о свойствах розеток либо их выборе, непременно пишите, постараюсь посодействовать. Не считая того, приветствуется неважно какая критика, дополнения, представления — пишите.
На всех розетках стоит маркировка по току, мощность на розетках не указывается. Встречал розетки на 3 — 10 ампер. На больший ток есть розетки, но они уже рассчитаны на промышленное оборудование и рассчитаны на токи до 100 ампер. Еще есть розетки для включения электроплит на 25 ампер
Даже только бытовые бытовые розетки на напряжение 220 Вольт (не говоря о производстве) имеют не малый модельный ряд, и соответственно мощность тока на которую они рассчитаны.

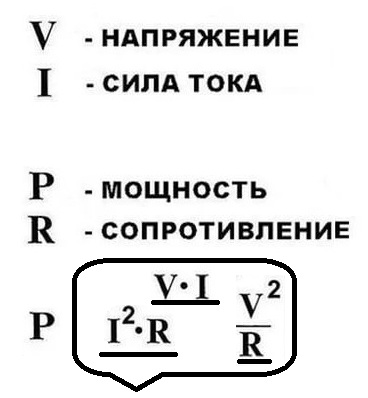

Как выяснить какая мощность в амперах
Мощность на каждой розеточной модели прописывается вблизи с показателем заряда электротока. Обычно, все данные даны в киловаттах, но, при желании, можно перевести значение в ватт. Стандартные модели для личного дома либо квартиры имеют 1,3-3,5 квт. Более улучшенные приборы для заряда котла либо бойлера имеют мощностный заряд в 7 киловатт электроэнергии.
Для вас это будет любопытно Особенности конденсаторов
Направьте внимание! По-другому выяснить показатель можно через приведенную ниже формулу. Также это можно выполнить, используя таковой устройство как амперметр. Эти же самые деяния просто производятся с внедрением мультиметра и ваттметра. Зависимо от разновидности измерительного оборудования электричества, характеристики будут представлены в виде амперов, вт либо киловаттах.
Мощность в амперах
В целом, отвечая на вопрос, сколько ампер в розетке 220в, можно указать, что там находится в среднем 9,1-10 ампер при нормах мощности 2,2-2,4 киловатта. Розетка, не считая того, имеет и другие принципиальные свойства, которые оказывают влияние на силу тока и освещенность. Дабы выяснить, какая мощностная энергия находится в источнике, можно ознакомиться с технической аннотацией к ней, посчитать известные данные, подставив формулу, либо попробовать выполнить измерения амперметром либо другим измерительным устройством.

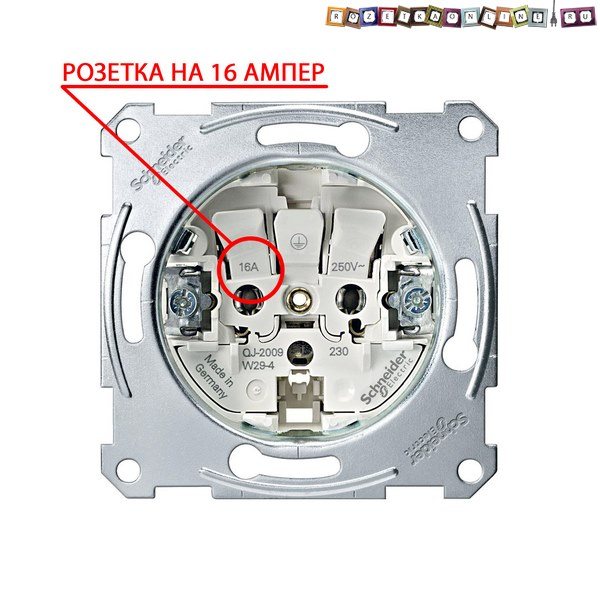

Розетки 16А – особенности и достоинства
В текущее время на рынке электроустановочных изделий реализуются розетки, рассчитанные на токи 6, 10 и 16 А (бытовые) и 16-125А (промышленные). Самая пользующаяся популярностью модель для установки в быту – это розетка штепсельная 16а, но есть также варианты на 6 и 10 Ампер. Для того дабы избрать сбалансированный вариант для дома и обеспечить безопасность, следует знать особенности розеток с разной токовой нагрузкой.
Значение количества ампер в розетке
Номинальный ток – это значение тока, которое розетка способна пропускать при условии долгого режима работы. Стандартная штепсельная розетка 220в 16а рассчитана на подключение электроприборов мощностью до 3,5кВт. Этот показатель рассчитывается следующим образом: ~220В (рабочее напряжение сети) множится на 16А (номинальный ток) и в итоге выходит очень допустимая мощность для подключаемого электроприбора – 3520Вт либо 3,52 кВт.
Читайте также: Как найти шаг резьбы без резьбомера?
Около 20 годов назад стандартным номиналом тока было 6,3А, другими словами, 1,38кВт допустимой нагрузки, но со временем количество электроприборов в доме существенно повысилось, вследствие чего возрос и эталон номинала тока.
Подключение современного массивного оборудования к старенькым розеткам может привести к тому, что розетка сильно нагреется либо даже расплавится, так что перед подключением электроприборов принципиально учесть мощность электроприбора (указывается в паспорте на устройство), а так же сколько ампер в розетке.
Розетки для электроприборов с высочайшей мощностью
Для устройств с высочайшей мощностью принято использовать вилки и розетки именуемые «папа-мама». Такие силовые разъемы (рис.1) выполняются 3-х, 4-х и 5-ти контактными, рассчитанны на огромные токовые нагрузки и в большинстве случаев используются индустрии. К примеру, розетка 25 ампер для 1-фазной сети подойдет для устройств с мощностью 5,5кВт, а розетка 32 ампера – для устройств до 7кВт. Но приборы большой мощности, обычно, рассчитаны на подключение к трехфазным сетям (380кВт), которые не применяются в быту.
Вот поэтому розетка 16 ампер является хорошим вариантом для домашней проводки, а широкий выбор моделей от различных производителей позволят избрать сбалансированный вариант для хоть какой комнаты.
Розетка силовая 16а – различные варианты
Различные компании представляют большой выбор розеток на 16 ампер, включая высококачественные варианты с заземлением. Розетка 16а с заземлением, к примеру, модель для детской комнаты от компании Metalka Majur «Солнышко» позволяет обеспечить наивысшую безопасность бытовой электросети. Эта модель розетки обладает степенью защиты IP20 и симпатичным внешним обликом.
Для детской комнаты также прекрасно подходит розетка на 16 ампер «Цветок», рассчитанная на напряжение до 250В. Розетки поставляются в комплекте с выключателями и обеспечивают обычной установка.
Также высочайшим качеством владеют розетки Legrand на 16А, с заземляющими контактами либо без них. Широкий выбор моделей сделанных из высококачественных материалов обеспечивают безопасность и длинный срок службы.
Характеристики розеток для расчетов
О значении напряжения в розетках понятно каждому человеку. Стандартное значение напряжения для русских электросетей составляет 220 вольт. Потому, фактически вся современная техника соответствует конкретно этим характеристикам.
При монтажных работах учитывается не только лишь напряжение, но и сколько в розетке ампер, также мощность предполагаемых потребителей. Большая часть современных розеток рассчитаны на нагрузку в 16 и 25 ампер. Таким макаром, сила тока электрической розетки находится в прямой пропорциональной зависимости с мощностью подключаемых устройств и оборудования.
Внедрение розеток разной мощности
В современных критериях в быту и на производстве применяются электрические приборы, владеющая разной мощностью. Потому и электророзетки для них должны подбираться в согласовании с этими параметрами. Нужно учесть, что современные бытовые приборы владеют более высочайшей мощностью, чем ранее.
Если раньше времени розетка при напряжении 220 вольт была ограничена нагрузкой в 6 ампер, то на данный момент это значение возросло до 16 ампер. При огромных нагрузках практикуется внедрение трехфазных сетей, напряжение которых составляет 380 вольт. Тут же применяются трехфазные электророзетки, рассчитанные на нагрузки до 32-х ампер. Эти разъемы в большинстве случаев используются в мастерских, на объектах публичного использования либо в личных домах при наличии огромного количества нагревательных устройств. Сразу с усиленной электрической фурнитурой устанавливается проводка завышенной мощности.
