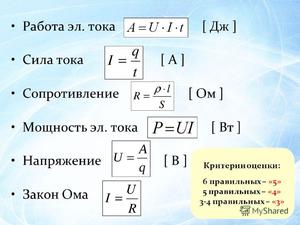

ρ = R ⋅ S l, где удельное сопротивление проводника обозначается греческой буковкой rho (ро), l — длина проводника, S — площадь его поперечного сечения.
Не считая того, В чем измеряется сопротивление Эл.
В системе единиц измерения (СИ), основанной на системе величин сопротивление является ом (российское опасное: Ом; международное: Ω).
Аналогично Какое сопротивление у реостата?
В качестве примера можно изобразить реостаты тип РП (реостат ползунковый): реостат типа РП-3, ожидаемый на сопротивление 500 — 1000 Ом и соответственно на предельные токи 0,6 — 0,4 А, реостат типа РП-4 — на сопротивление 1000 — 2000 Ом и соответственно на токи 0,4 — 0,2 А и реостат типа РП-5 (в защитном металлическом…
Тут, как высчитать сопротивление проводника формула?
Формула здесь совершенно обычная R = p * l / S, где l и S соответственно длина и площадь сечения проводник, а п — удельное сопротивление материал, потому расчеты эти можно предоставить без помощи других, вооружившись калькулятором и Ля-минорной идеей, что все собранные данные нужно представить в системе СИ.
Как сопротивление реостата? При перемещении ползунка реостата на лево длина «активной части» реостата прирастить, а поэтому его сопротивление тоже мэн. Активная часть обозначения штриховой полосы. При перемещении ползунка реостата на право, длина «активной части, напротив, сокращение. Миниатюризируется сопротивление реостата.
24 Связанные вопросы, ответы найдены
Каким измерительным устройством определяют сопротивление?
Авометр — это стрелочный функциональный устройство, который в одном корпусе инцидента три устройство для главных измерений электрических величин: амперметр — определяет силу тока, вольтметр — определяет напряжение и омметр — определяет сопротивление.
Что именуется электрическим сопротивлением от чего оно зависит в каких
Электрическое сопротивление — электротехническая величина, которая обеспечивает свойство материала препятствовать протеканию электрический тока. … Величина оборотная электрическому сопротивлению — это проводимость. Единица измерения сопротивления — Ом. Обозначается буковкой Р.
Что такое сопротивление измерения Какими устройствами измеряется?
Сопротивление измерениям в Омах (Ом). Ом является единиц измерения сопротивления, получившей звание заслуженного известного германского физика Георга Ома, открывшего закон Ома. В Рф единица измерения электрический сопротивление обозначается, как Ом, в интернациональной штрафной маркировке Омегой: Ω.
Как отыскать формулу сопротивления сопротивления?
Нахождение сопротивление внутреннему
Первым путёмальными идут при работе с электрическими схемами, 2-ой — выбирают, занимаясь с ре устройствами. Обычный расчёт производства с внедрением формула Закона Ома для участка полной цепи: I = ε / (r + R).
Зачем исключаются реостаты?
Реостат является наилучшим методом контроля и регулирования силы тока. … Реостат интенсивно обмен при установке электрических устройств. Благодаря такому элементу силы тока и напряжения можно держать под контролем, преотвращая перегревы.
Зачем предназначен реостат?
Реостат предназначен для регулирования силы тока в цепи.
Как высчитать сопротивление проводника?
Сопротивление найти по формуле: R = ρ · L / S (2), где ρ — удельное сопротивление, L — длина проводника, S — площадь его поперечного сечения.
Как решить сопротивление проводов по закону Ома?
Расчет сопротивление при помощи законы Ома
нашел, что напряжение U между концами железного проводник, являющимся участком электрической цепи, к силе тока I есть величина неизменная: $ R = = const $ (1),… I — сила тока, А; Р — сопротивление, Ом.
Чему равно сопротивление формулы?
По закону Ома рассчитывается также сопротивление, если понятно напряжение и ток. Формула для этого варианта пишется следующим образом: R = U / I. Сопротивление всегда представляет собой напряжение к току.
Как можно поменять сопротивление реостата включенного в цепь?
Перемещая ползунок по стержню, можно уменьшить либо уменьшить сопротивление реостата, включенного в цепь.
Какова сила тока в цепи при построении сопротивления реостата включенного в цикле?
Так как реостат соединить последовательность с резистором, общий сопротивление цепи — уменьшиться. А поэтому сила тока в цепи, согласно законам Ома — возрастет.
Как меняются показания амперметра при смещении ползунка реостата с правым поясом?
При смещении ползунка реостата из последнего правого положения в последнем левом положении показания амперметра и вольтметр V1 возрастать.
Какой устройство определяет ток?
Для измерения работы тока нужны такие приспособления, как вольтметр, амперметр, часы. На практике же измерения сборным устройством — счетчиком по учету электроэнергии.
Чем определяют омическое сопротивление?
Сопротивление обмоток электродвигателей неизменному току определяют или при помощи амперметра и вольтметра, или двойным мостом. Если сопротивление больше 1 Ома, то нужная точность измерений достигается одинарным мостом. При измерении сопротивление имеет значение правильного определения температуры воздуха.
Каким устройством определяют частоты колебательного электрического тока?
Частотоме́р — радиоизмерительный устройство для определений частота повторяющегося процесса либо частоты гармонических составляющих сигнала.
Что такое ом в электричестве?
Ом равен электрическому сопротивлению проводника, между концами появляется напряжение 1 вольт при силе неизменного тока 1 ампер. Ом — единица электрического сопротивления в системе СИ.
Что является предпосылкой сопротивления в проводнике?
Резюмируя, можно сказать, что причина электрический сопротивление состоит в том, что электроны при собственном движении испытывают соударения с ионами металла. Эти соударения создают таковой же итог, как и некоторой неизменной силы трения, стремящейся тормозить движение электронов.
Как найти электросопротивление?
R = pl / S, где — R — сопротивление проводника, ом, l — длина в проводника в м, S — площадь поперечного сечения проводника, мм 2 .
Какой устройство определяет?
Омме́тр (Ом + др. -греч. μετρεω «измеряю») — измерительный устройство конкретного отсчёта для электрических активных (омических) сопротивлений. Обычно делается по неизменному току, но в некоторых электронных омметрах может быть внедрение переменного тока.
Чем определяют электрическое сопротивление 7 букв?
Определение слов реостат в словарях
В чем измеряется количество теплоты выделяемого током?
Единица измерение количество теплоты (Q) — джоуль (Дж), является производной единицей и может быть получена из формулы: 1Дж = 1Ом · (1А) 2 · 1с. В недвижном проводнике, по которому течет неизменный ток работа наружных сил расходуется на его нагревание.
Параллельное соединение резисторов, также последовательное
Ни одна электрическая схема не обходится без резисторов. Что же все-таки это такое, для каких целей он нужен и какими методами их подключают в электрическую цепь разглядим тщательно.
Что такое резистор и для каких целей он нужен
Резистор – пассивный элемент электрической цепи, который поглощает энергию тока и преобразовывает её в тепло за счет сопротивления сгустку электронов в цепи.
Зависимость тока от сопротивления описывается законом Ома и рассчитывается по формуле I = U/R.
Свойство резисторов ограничивать ток и снижать напряжение применяется в почти всех электронных устройствах и бытовых устройствах.
Справка: Резисторы бывают 2-ух видов – неизменные и переменные, во 2-м случае сопротивление проводника меняется механическим методом (вручную).
Последовательное и параллельное соединение резисторов – главные методы соединения резистивных частей.
Внимание! Резистор не имеет полярности, длина выводов с обоих концов одинакова, потому для наилучшего осознания сущности соединения предлагается именовать выводы:
- С правого края – правый.
- С левого края – левый.
Понятие параллельного подключения резисторов

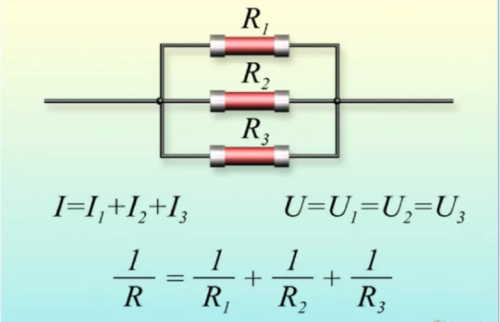

При параллельном подключении правые выводы всех резисторов соединяются в один узел, левые – во 2-ой узел.
При параллельном включении резисторов ток в цепь разветвляется по отдельным веткам, протекая через каждый элемент – по закону Ома величина тока назад пропорциональна сопротивлению, напряжение на всех элементах однообразное.
Справка: Ветвь – кусок электрической цепи, содержащий один либо несколько последовательно соединенных компонент от узла до узла.
Последовательное подключение

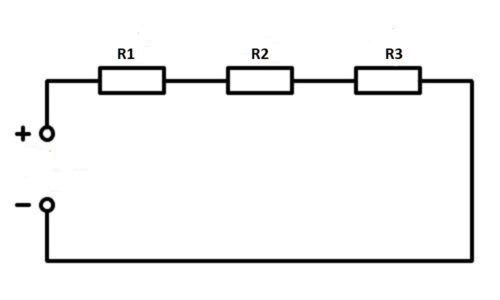

При последовательном соединении резисторы необходимо подключить в цепь вереницей – правый вывод 1-го резистора к левому второго, правый второго – к левому третьего и т.д. зависимо от количества соединяемых частей.
При последовательном соединении ток, не меняя собственной величины, течет через все резистивные элементы.
Смешанное подключение
При смешанном подключении в одной схеме смешиваются некоторое количество видов соединений – последовательное, параллельное соединение резисторов и их композиции. Самую сложную электрическую схему, состоящую из источников питания, диодов, транзисторов, конденсаторов и других радиоэлектронных частей можно поменять резисторами и источниками напряжения, характеристики которых меняются в каждый момент времени. О параллельном соединении резистора и конденсатора читайте здесь.
Читайте также: Схема и принцип деяния диодного моста
Смешанная схема делится на куски, ток и напряжение рассчитывается для каждого раздельно зависимо от того, как они соединены на избранном секторе электрической схемы.
Принципиально! Для расчета сопротивления резистора в схеме используют отдельные формулы для каждого определенного элемента зависимо от вида соединения.
Что ещё необходимо учесть при подключении резисторов
Принципиальный показатель в работе резистивного элемента мощность рассеивания – переход электроэнергии в термическую, вызывающую нагрев элемента.
При превышении допустимой мощности рассеивания резисторы будут сильно нагреваться и могут сгореть, потому при расчете схем соединения нужно учесть этот параметр – принципиально знать как поменяется мощность резистивных частей при включении в электрическую цепь.
Какая мощность тока при последовательном и параллельном соединении
Определение мощности отдельного резистивного элемента делается по формуле
P = U²/R либо P = I²R , которую можно вывести из формулы расчета мощности электрической цепи P = UI по закону Ома.
Мощность при параллельном соединении
Рассчитав сопротивление каждого элемента в отдельности, считаем мощность каждого по формуле P = I²R, где
- R – не номинальное сопротивление резистивного элемента, а рассчитанное для данной цепи;
- I – сила тока в цепи.
При параллельном соединении через наименьший резистор протекает больший ток – мощность рассеивания на этом резистивном элементе будет больше, чем на других.
Принципиально! При расчете параллельной цепи следует учесть мощность сопротивления с самым небольшим номиналом.
Мощность при последовательном соединении
Вычислив сопротивление каждого резистивного элемента по отдельности, рассчитываем мощность каждого по формуле P = U²/R, где
- R – рассчитанное нами сопротивление для определенной схемы;
- U – падение напряжения на данном резистивном элементе.
Справка: Полную мощность цепи при последовательном и параллельном соединении можно отыскать, сложив вычисленные мощности отдельных частей, входящих в цепь Pобщ = P1+P2+P3+…+Pn.
Как верно высчитать сопротивление
Применяется закон Ома для участка цепи – расчет сопротивления делается по формуле R = U/I, где
- U – падение напряжение на определенном резистивном элементе;
- I – ток, протекающий через него.
При последовательном соединении
Для 2-ух частей считаем Rобщ = R1+R2.
Для нескольких сопротивлений различного номинала Rобщ = R1+R2+R3+…+Rn.
При параллельном соединении
Расчет для 2-ух резисторов делаем по формуле Rобщ = (R1×R2)/(R1+R2).

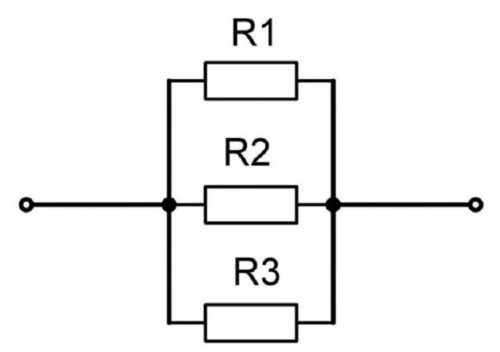

Сопротивление параллельных резисторов с различным номиналом рассчитываем по формуле
Для частей, соединенных в параллель, суммарное сопротивление всегда ниже меньшего номинального.
Как высчитать сложные схемы соединения резисторов
Сложные схемы рассчитываются методом группировки по параллельному и последовательному методу соединения.

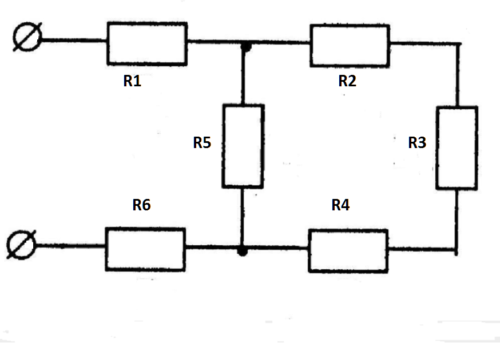

Пред нами непростая схема – задачка высчитать общее сопротивление:

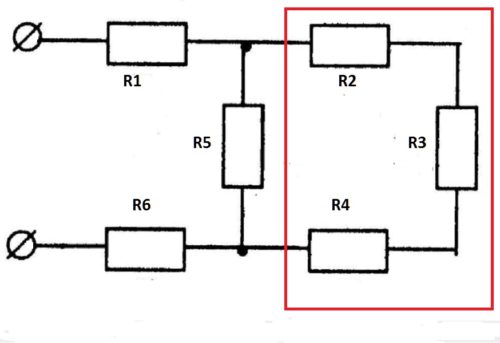

- R2, R3, R4 объединим в последовательную группу – применим формулу R2,3,4 = R2+R3+R4.
- R5 и R2,3,4 – параллельно соединенные резисторы, рассчитаем R5,2,3,4 = 1/ (1/R5+1/R2,3,4).

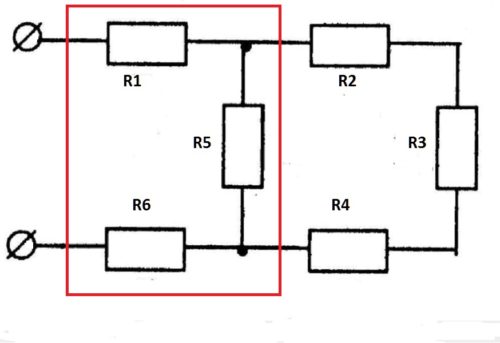

- R5,2,3,4, R1, R6 снова объединяем в последовательную группу – суммируя величины, получаем Rобщ = R5,2,3,4+R1+R6.
Читайте также: Как верно проверить сопротивление мультиметром
Для огромных схем есть особые способы, облегчающие расчет. Один из таких способов – эквивалентное преобразование «треугольника» в «звезду». Такая система расчета применяется в этом случае, когда нереально по схеме найти последовательное либо параллельное подключение резисторов.

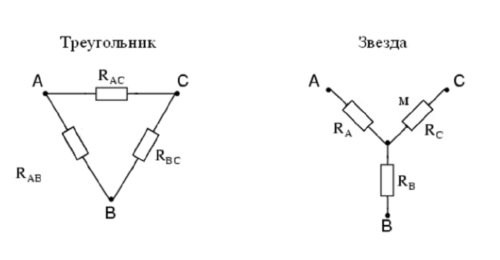

Преобразование «звезда-треугольник»
Для соединения резистивных частей, не считая вышеперечисленных методов, существует несколько других видов соединения:
- «звезда» – соединение 3-х веток с одним общим узлом;
- «треугольник» – соединение веток схемы в виде треугольника, сторонами которого служат ветки, верхушки представляют узлы.
Справка: Узел – точка, в какой соединяются три и поболее проводника электрической цепи.
Эквивалентность замены подразумевает стабильность токов, входящих в каждый узел, при одинаковых напряжения между одноименными узлами «треугольника» и «звезды».

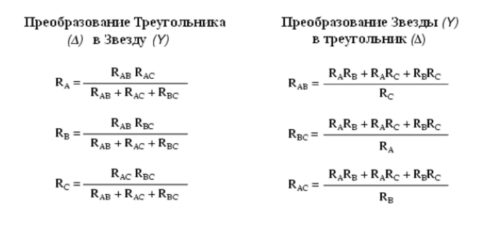

Сопротивление резистора луча «звезды» равно произведению сопротивлений резисторов прилегающих сторон «треугольника», деленному на сумму сопротивлений резисторов 3-х сторон «треугольника».
Сопротивление резисторов сторон «треугольника» равно сумме произведения сопротивлений резисторов 2-ух прилегающих лучей «звезды», деленного на сопротивление третьего луча.
О разнице подключения звезда и треугольник читайте тут.
Чему равна сила тока в цепи при параллельном соединении резисторов
Согласно правилу Кирхгофа ток, поступающий в узел, равен току, выходящему из узла, – величина тока до группы параллельных резисторов и после нее должна быть постоянной.
Ток в группе параллельных резисторов распределяется по цепи зависимо от их номинала, после прохождения через сопротивления суммируется в узле и выходит из него постоянным I = I1+I2+I3+…+In.
Как найти величину эквивалентного сопротивления при последовательном соединении резисторов
Справка: Эквивалентом сопротивления именуется замена части схемы, состоящей из нескольких резистивных частей, одним элементом.
Для последовательного соединения эквивалентное сопротивление равно сумме сопротивлений резисторов, включенных в группу, для расчета применяется формула Rэкв = R1+R2+…+Rn.
К примеру: Необходимо посчитать эквивалентное сопротивление данной схемы.
Решение задачи делается методом разделения резистивных частей на системные группы.
Выделяем первую группу из последовательно соединенных частей – R2, R3, R4.
Выделяем вторую группу из последовательных частей R1, R5, R6.
Получаем величину 2-ух эквивалентных сопротивлений Rобщ1 и Rобщ2, соединенных параллельно.
Делаем расчет всей схемы Rэкв= Rобщ1× Rобш2/ (Rобщ1+ Rобщ2).
Зная методы соединения и формулы расчета можно высчитать всякую сложную схему соединения резистивных частей, но существует огромное количество онлайн калькуляторов, которые сделают это быстрей человека, довольно только ввести нужные характеристики компонент схемы.
