1. Металлы проводят электрический ток. Почему? При образовании металла его атомы начинают вести взаимодействие вместе. Благодаря этому взаимодействию электроны наружных оболочек /т.к. они находятся далековато от ядра атома и связь с ним не очень мощная/ вполне утрачивают связи со своим атомом и становятся свободными. Они могут передвигаться по всему металлу в любом направлении. Конкретно с помощью их можно сделать электрический ток, т.е. вынудить заряды служить людям: электрический ток освещает дома, учебные заведения, принуждает работать станки…
2. При движении заряженных частиц в проводнике происходит перенос заряда с 1-го места в другое. Но если заряженные частички совершают беспорядоченное термическое движение, то переноса заряда не происходит. Электрический заряд будет передвигаться через поперечное сечение проводника только в этом случае, если электроны движутся упорядоченно. В данном случае в проводнике устанавливается электрический ток.
Электрическим током именуется упорядоченное (направленное) движение заряженных частиц. Электрический ток имеет определенное направление. За направление тока принимают направление движения положительно заряженных частиц. Движение частиц в проводнике мы не лицезреем. О наличии в нем тока можем судить по тем явлениям, которые его сопровождают:
1) Проводник по которому течет ток греется.
2) Электрический ток может изменять хим состав проводника (выделяемые вещества из смесей)
3) Ток оказывает магнитное действие.
3. Основной количественной чертой электрического тока является сила тока.
Сила тока равна отношению заряда, переносимого через поперечное сечение проводника за интервал времени Δ t, к этому интервалу времени.
Если сила тока с течением времени не изменяется, то ток именуют неизменным.
Сила тока находится в зависимости от величины заряда, переносимого каждой частичкой, концентрацией частиц, скорости их направленного движения и площади поперечного сечения проводника:
где q0 – простый заряд [Кл]
n – концентрация частиц [м -3 ]
υ – скорость частиц [м/с]
S – площадь поперечного сечения проводника [м 2 ]
Силу тока определяют амперметром, который врубается в цепь последовательно. Электрический ток характеризуется плотностью – это отношение силы тока к площади поперечного сечения проводника
j = , она охарактеризовывает быстроту переноса заряда.
Условия, нужные для существования электрического тока:
а) для появления и существования неизменного электрического тока в веществе нужно наличие свободных заряженных частиц
б) для сотворения и поддержания упорядоченного движения заряженных частиц нужна сила, действующая на них в определенном направлении
в) нужна разность потенциалов между концами проводника. Если она не изменяется о времени, то в проводнике устанавливается неизменный электрический ток.
4. Чем больше разность потенциалов, тем больше сила тока. Поэтому, сила тока будет зависеть от разности потенциалов либо напряжения. Эту зависимость установил германский ученый Георг Ом, потому она носит название закона Ома:
Сила тока в цепи прямо пропорциональна приложенному напряжению и назад пропорциональна сопротивлению:
Эту зависимость выражают вольтамперной чертой. Ее строят, измеряя силу тока в цепи при разных напряжениях.
5. Мы знаем, что работа сил электрического поля при перемещении заряда по замкнутому контуру равно 0. Это означает, что если в замкнутой цепи на заряды действуют только одни электрические силы, то работу при помощи тока получить нельзя. Поэтому, не считая электрических сил должны существовать еще силы, которые именуются посторонними.
Участок АСВ именуется наружной частью цепи. АДВ – внутренняя часть цепи либо источника тока. Источник тока характеризуется электродвижущейся силой либо ЭДС
ЭДС в замкнутом контуре равна отношению работы посторониих сил при перемещении единичного положительного заряда к его величине:
6. Источник тока характеризуется сопротивлением, которое именуется внутренним (r). А сопротивление цепи именуется наружным (R)
E= U+ I r либо т.к. U = I R
E= I (R+r) I = — закон Ома для полной цепи
Дата прибавления: 2019-07-15 ; просмотров: 273 ; Мы поможем в написании вашей работы!
© 2014-2022 — Студопедия.Нет — Информационный студенческий ресурс. Все материалы выставленные на веб-сайте только с целью ознакомления читателями и не преследуют коммерческих целей либо нарушение прав автора (0.004)
Электродвижущая сила. Закон Ома для полной цепи
1. Электродвижущая сила. Закон Ома для полной цепи.

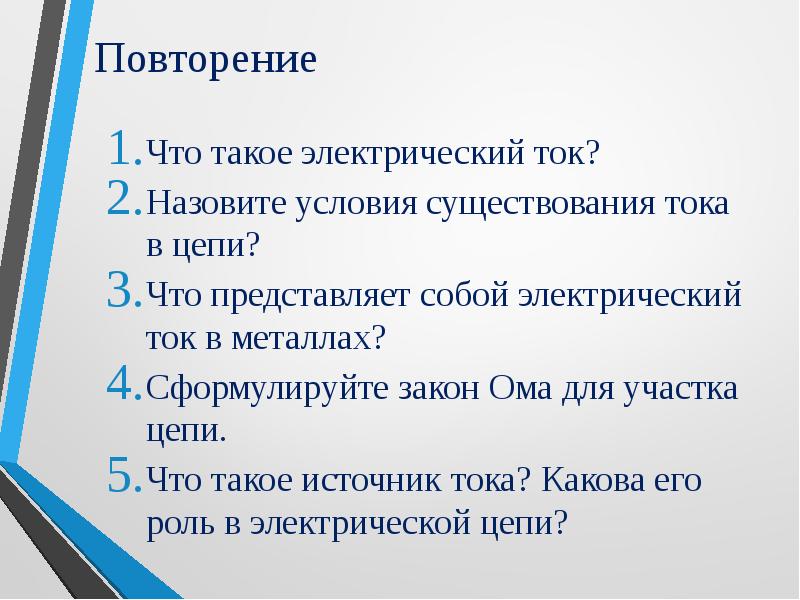

2. Повторение
1.Что такое электрический ток?
2.Назовите условия существования тока
в цепи?
3.Что представляет собой электрический
ток в металлах?
4.Сформулируйте закон Ома для участка
цепи.
5.Что такое источник тока? Какова его
роль в электрической цепи?

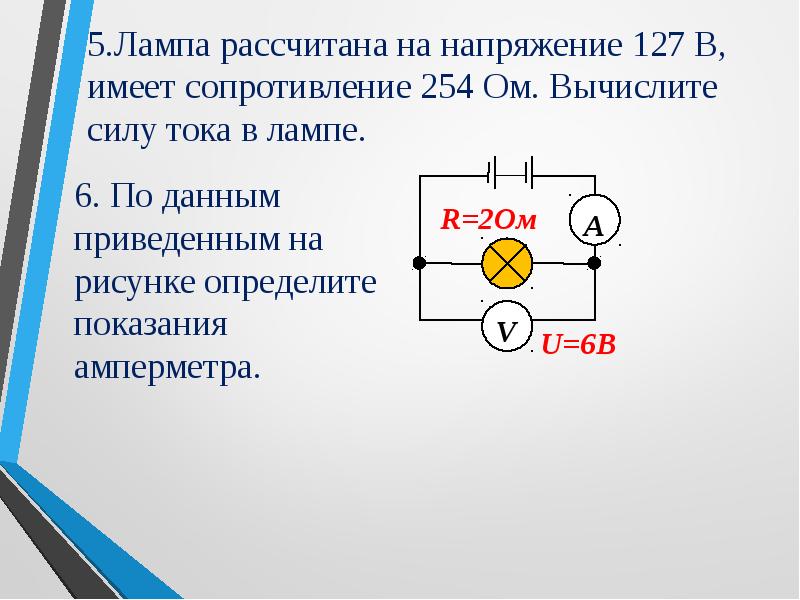

5.Лампа рассчитана на напряжение 127 В,
имеет сопротивление 254 Ом. Вычислите
силу тока в лампе.
6. По данным
приведенным на
рисунке обусловьте
показания
амперметра.
R=2Ом
А
V U=6B

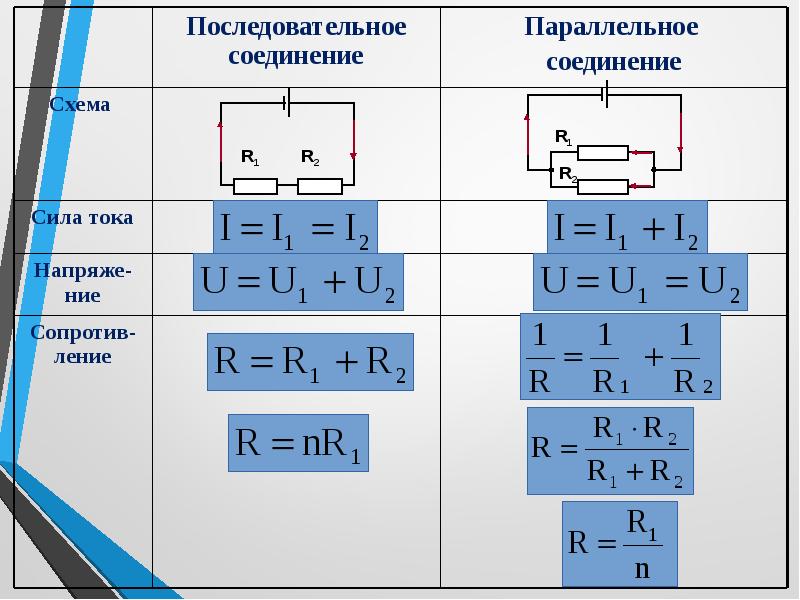

Последовательное
соединение
Параллельное
соединение
Схема
R1
R1
Сила тока
Напряжение
Сопротивление
R2
I I1 I2
U U1 U2
R R1 R 2
R nR 1
R2
I I1 I2
U U1 U2
1 1
1
R R1 R 2
R1 R 2
R
R1 R 2
R1
R
n

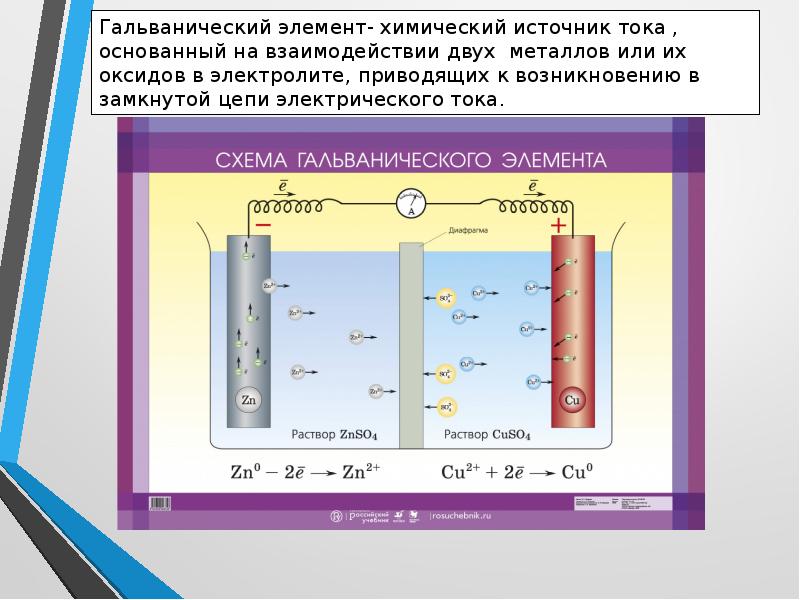

Гальванический элемент- хим источник тока , основанный на
содействии 2-ух металлов либо их оксидов в электролите,
приводящих к появлению в замкнутой цепи электрического тока.

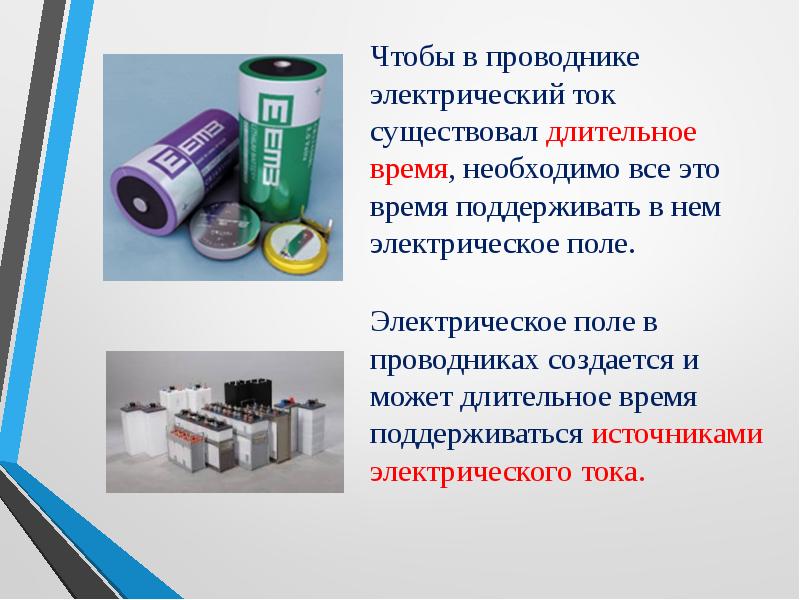

Дабы в проводнике
электрический ток
существовал долгое
время, нужно все это
время поддерживать в нем
электрическое поле.
Электрическое поле в
проводниках создается и
может долгое время
поддерживаться источниками
электрического тока.

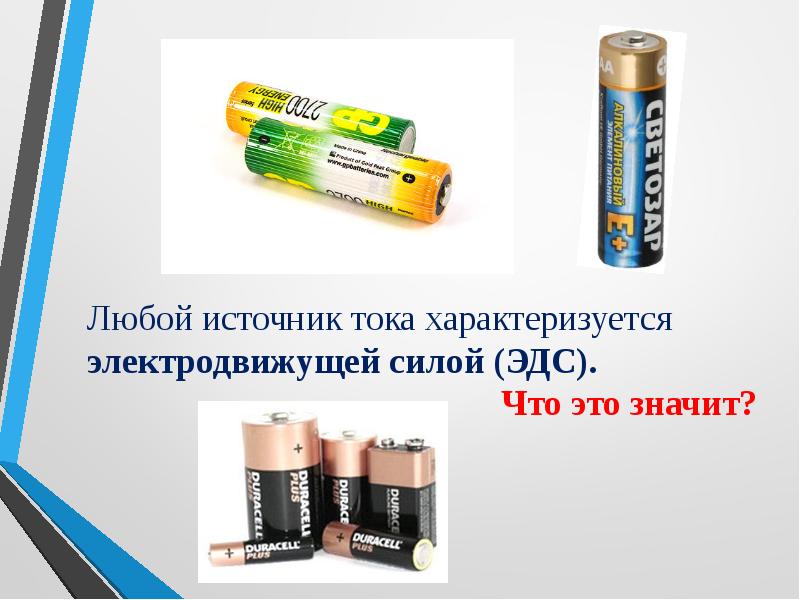

Хоть какой источник тока характеризуется
электродвижущей силой (ЭДС).
Что это означает?
Соединим проводником
два железных
шарика, несущих
заряды
обратных
символов.
Под воздействием
электрического поля
этих зарядов в
проводнике появляется
электрический ток.
Но этот ток будет очень краткосрочным. Потенциалы
шариков станут одинаковыми, электрическое поле пропадет.

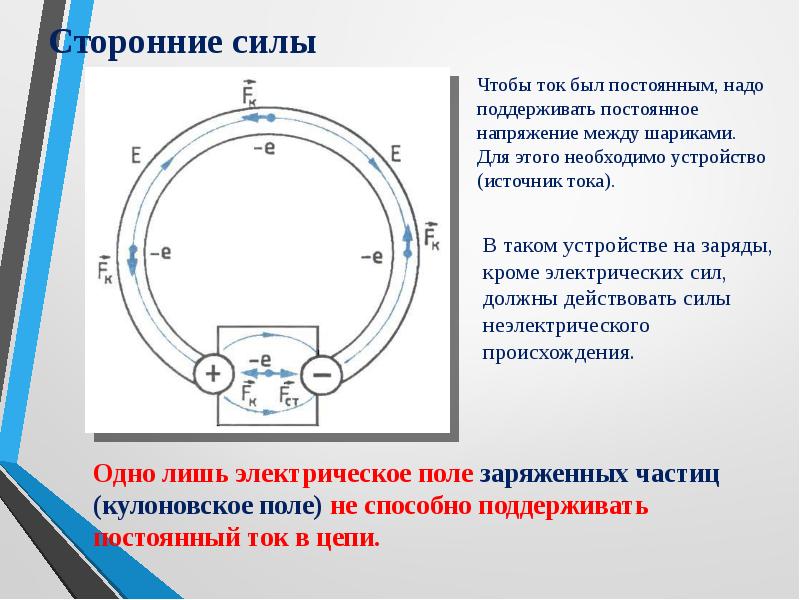

9. Посторонние силы
Дабы ток был неизменным, нужно
поддерживать неизменное
напряжение между шариками.
Для этого нужно устройство
(источник тока).
В таком устройстве на заряды,
не считая электрических сил,
должны действовать силы
неэлектрического
происхождения.
Одно только электрическое поле заряженных частиц
(кулоновское поле) не способно поддерживать
неизменный ток в цепи.

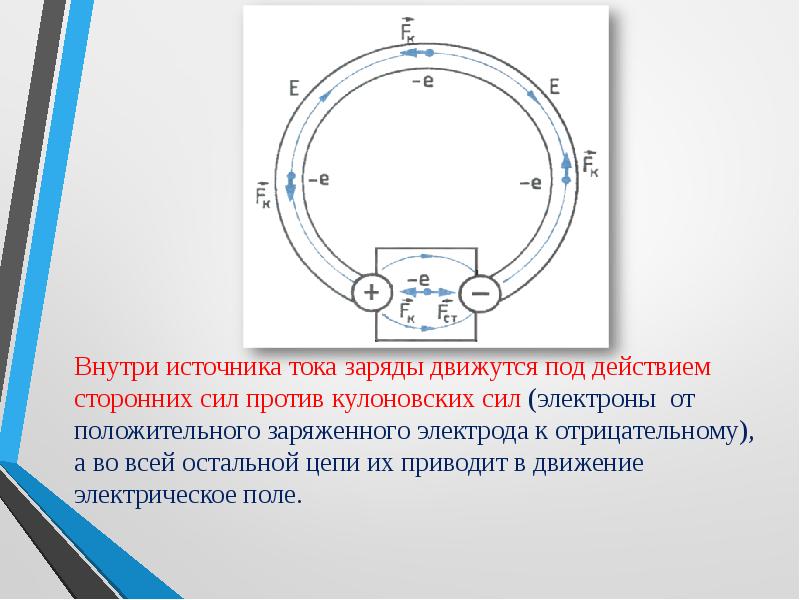

Снутри источника тока заряды движутся под действием
посторониих сил против кулоновских сил (электроны от
положительного заряженного электрода к отрицательному),
а во всей остальной цепи их приводит в движение
электрическое поле.

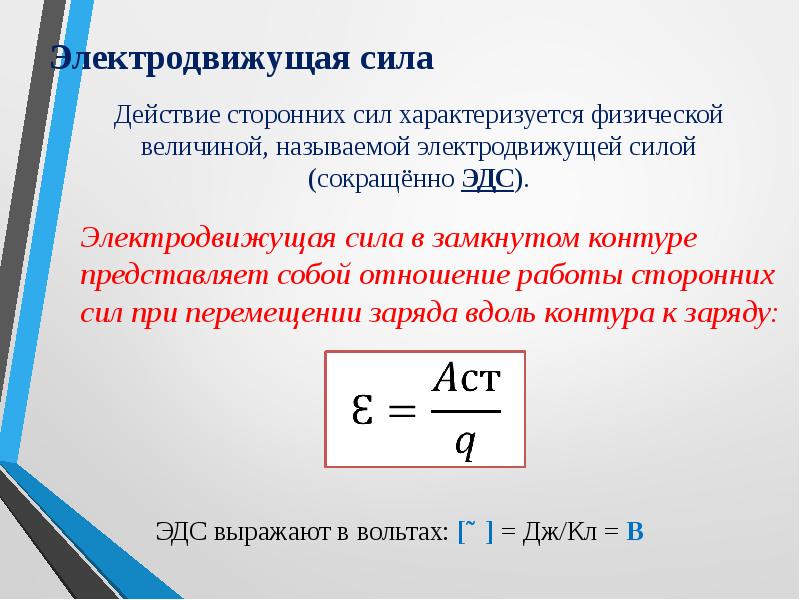

11. Электродвижущая сила
Действие посторониих сил характеризуется физической
величиной, именуемой электродвижущей силой
(сокращённо ЭДС).
Электродвижущая сила в замкнутом контуре
представляет собой отношение работы посторониих
сил при перемещении заряда вдоль контура к заряду:
ЭДС выражают в вольтах: [Ɛ] = Дж/Кл = В

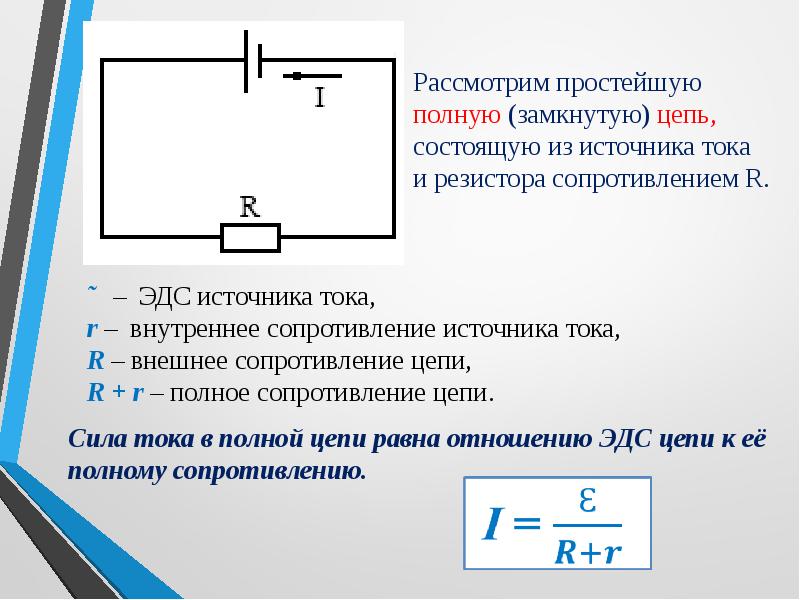

Разглядим простейшую
полную (замкнутую) цепь,
состоящую из источника тока
и резистора сопротивлением R.
Ɛ – ЭДС источника тока,
r – внутреннее сопротивление источника тока,
R – наружное сопротивление цепи,
R + r – полное сопротивление цепи.

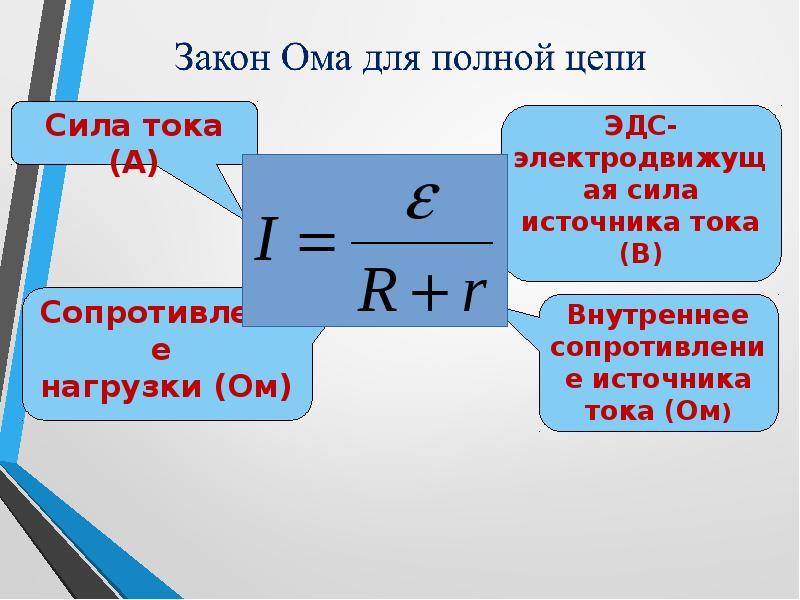

Cила тока в полной цепи равна отношению ЭДС цепи к её
полному сопротивлению.
Сила тока (А)
I
Сопротивление
нагрузки (Ом)
R r
ЭДСэлектродвижущая
сила источника тока
(В)
Внутреннее
сопротивление
источника тока
(Ом)

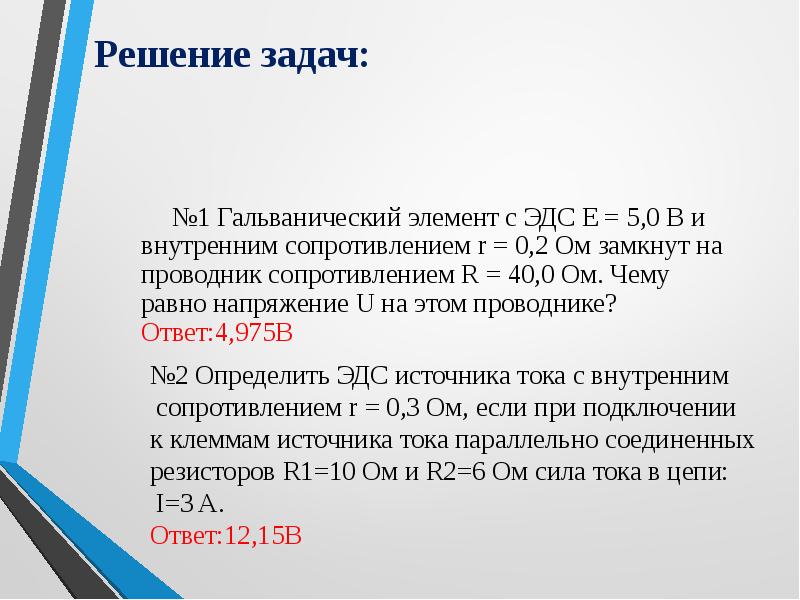

14. Решение задач:
№1 Гальванический элемент с ЭДС E = 5,0 В и
внутренним сопротивлением r = 0,2 Ом замкнут на
проводник сопротивлением R = 40,0 Ом. Чему
равно напряжение U на этом проводнике?
Ответ:4,975В
№2 Найти ЭДС источника тока с внутренним
сопротивлением r = 0,3 Ом, если при подключении
к клеммам источника тока параллельно соединенных
резисторов R1=10 Ом и R2=6 Ом сила тока в цепи:
I=3 A.
Ответ:12,15В

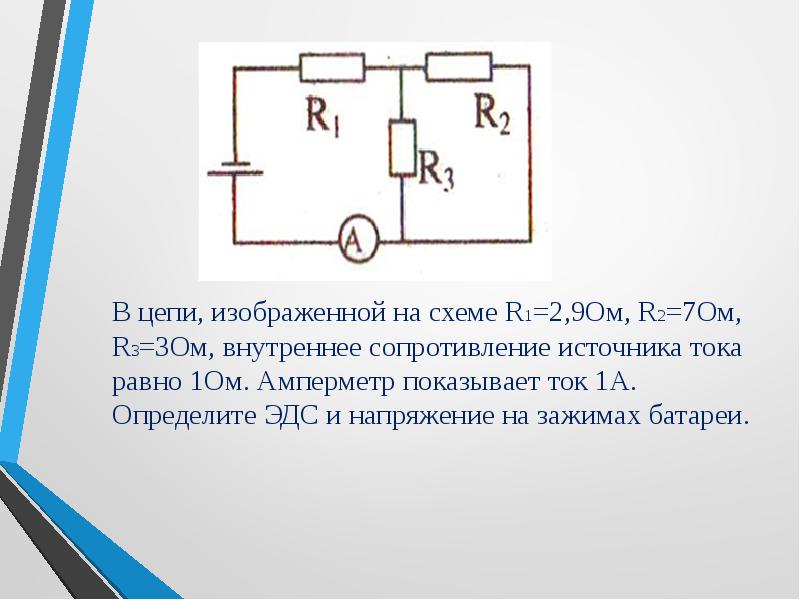

15. В цепи, изображенной на схеме R1=2,9Ом, R2=7Ом, R3=3Ом, внутреннее сопротивление источника тока равно 1Ом. Амперметр указывает
ток 1А.
Обусловьте ЭДС и напряжение на зажимах батареи.

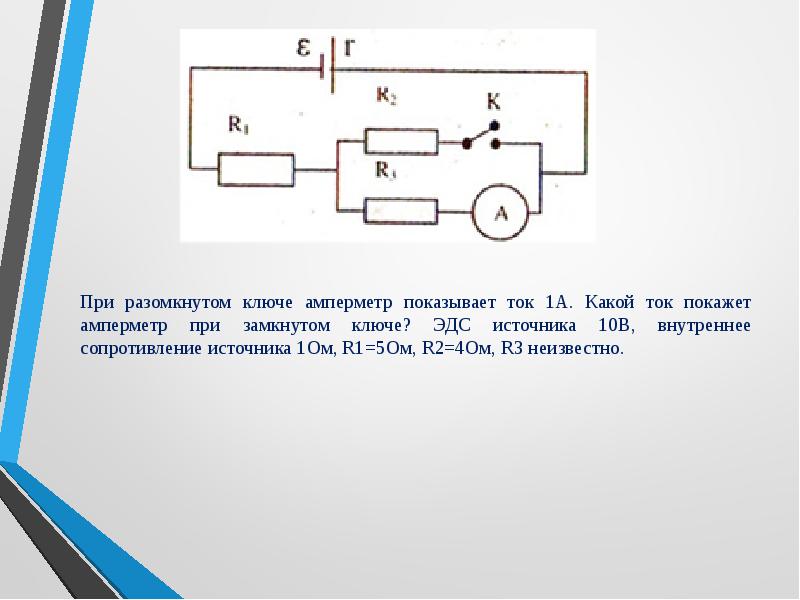

16. При разомкнутом ключе амперметр указывает ток 1А. Какой ток покажет амперметр при замкнутом ключе? ЭДС источника 10В,
внутреннее сопротивление источника
1Ом, R1=5Ом, R2=4Ом, R3 непонятно.

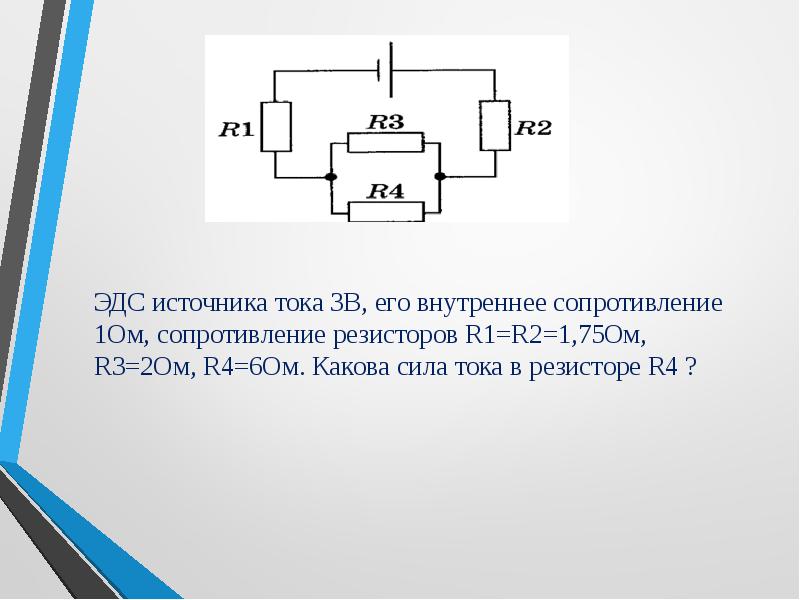

ЭДС источника тока 3В, его внутреннее сопротивление
1Ом, сопротивление резисторов R1=R2=1,75Ом,
R3=2Ом, R4=6Ом. Какова сила тока в резисторе R4 ?
18. Личные случаи

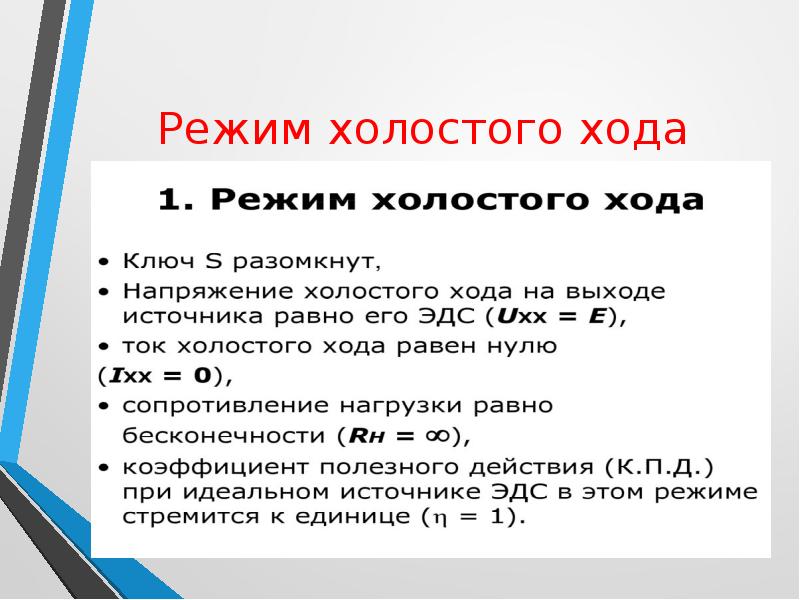

19. Режим холостого хода
20. Куцее замыкание

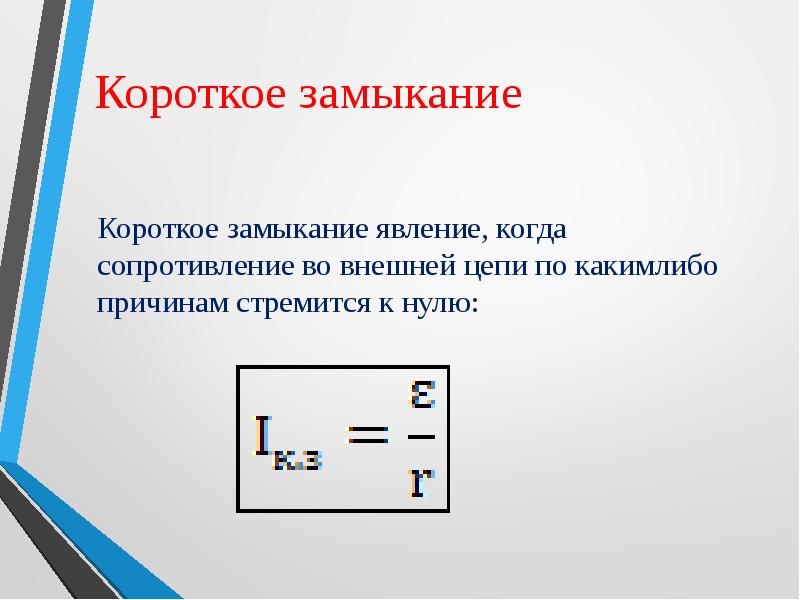

Куцее замыкание явление, когда
сопротивление во наружной цепи по какимлибо
причинам стремится к нулю:
Ток недлинного замыкания из-за того, что

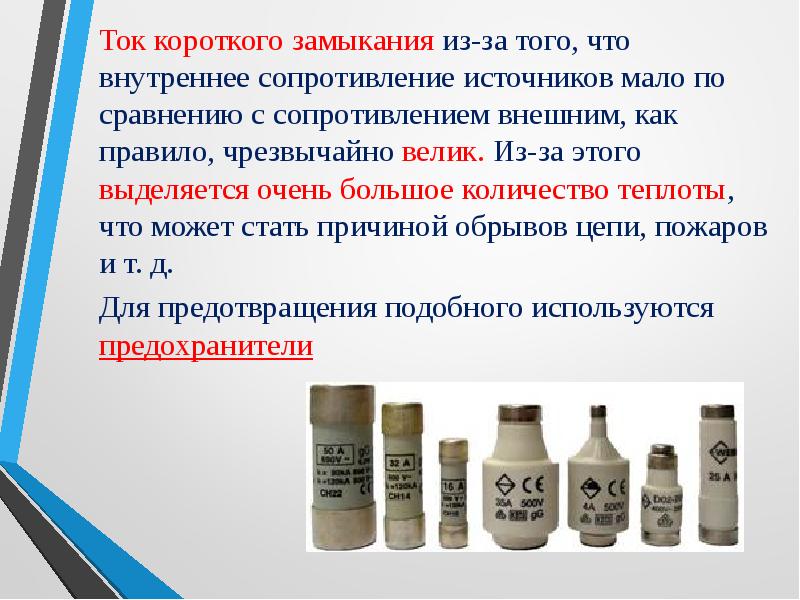

внутреннее сопротивление источников не много по
сопоставлению с сопротивлением наружным, как
правило, очень велик. Тем самым
выделяется очень огромное количество теплоты,
что может стать предпосылкой обрывов цепи, пожаров
и т. д.
Для предотвращения подобного применяются
предохранители
Презентация, доклад Электродвижущая сила. Закон Ома для полной цепи
Вы сможете изучить и скачать доклад-презентацию на тему Электродвижущая сила. Закон Ома для полной цепи. Презентация на заданную тему содержит 21 слайдов. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным вам — поделитесь им с друзьями при помощи соц кнопок и добавьте наш веб-сайт презентаций в закладки!
Презентации » Образование » Электродвижущая сила. Закон Ома для полной цепи
Слайды и текст этой презентации
Слайд 1
Описание слайда:
Электродвижущая сила. Закон Ома для полной цепи.
Слайд 2
Описание слайда:
Повторение Что такое электрический ток? Назовите условия существования тока в цепи? Что представляет собой электрический ток в металлах? Сформулируйте закон Ома для участка цепи. Что такое источник тока? Какова его роль в электрической цепи?
Слайд 3
Описание слайда:
Слайд 4
Описание слайда:
Слайд 5
Описание слайда:
Слайд 6
Описание слайда:
Слайд 7
Описание слайда:
Слайд 8
Описание слайда:
Слайд 9
Описание слайда:
Слайд 10
Описание слайда:
Слайд 11
Описание слайда:
Электродвижущая сила
Слайд 12
Описание слайда:
Слайд 13
Описание слайда:
Слайд 14
Описание слайда:
Решение задач: №1 Гальванический элемент с ЭДС E = 5,0 В и внутренним сопротивлением r = 0,2 Ом замкнут на проводник сопротивлением R = 40,0 Ом. Чему равно напряжение U на этом проводнике? Ответ:4,975В
Слайд 15
Описание слайда:
В цепи, изображенной на схеме R1=2,9Ом, R2=7Ом, R3=3Ом, внутреннее сопротивление источника тока равно 1Ом. Амперметр указывает ток 1А. Обусловьте ЭДС и напряжение на зажимах батареи.
Слайд 16
Описание слайда:
При разомкнутом ключе амперметр указывает ток 1А. Какой ток покажет амперметр при замкнутом ключе? ЭДС источника 10В, внутреннее сопротивление источника 1Ом, R1=5Ом, R2=4Ом, R3 непонятно.
Слайд 17
Описание слайда:
ЭДС источника тока 3В, его внутреннее сопротивление 1Ом, сопротивление резисторов R1=R2=1,75Ом, R3=2Ом, R4=6Ом. Какова сила тока в резисторе R4 ?
Слайд 18
Описание слайда:
Слайд 19
Описание слайда:
Режим холостого хода
Слайд 20
Описание слайда:
Куцее замыкание Куцее замыкание явление, когда сопротивление во наружной цепи по какимлибо причинам стремится к нулю:
Слайд 21
Описание слайда:
Ток недлинного замыкания из-за того, что внутреннее сопротивление источников не достаточно по сопоставлению с сопротивлением наружным, обычно, очень велик. Тем самым выделяется очень огромное количество теплоты, что может стать предпосылкой обрывов цепи, пожаров и т. д. Ток недлинного замыкания из-за того, что внутреннее сопротивление источников не много по сопоставлению с сопротивлением наружным, обычно, очень велик. Тем самым выделяется очень огромное количество теплоты, что может стать предпосылкой обрывов цепи, пожаров и т. д. Для предотвращения подобного применяются предохранители
