Обладателям личных домов нередко приходится располагать приборы учета электричества на улице, потому к ним предъявляют особенные требования. Одним из таких требований является пункт ПУЭ, в соответствие с которым монтируют щитки на фасадах жилых и промышленных построек, опорах ЛЭП и т.д.

При помощи этого материала вы можете выяснить, как с учетом действующих в РФ строй норм необходимо монтировать на улице щиток для электросчетчика. В статье также будут приведены аспекты выбора данного бокса. Эта информация дозволит для вас стремительно установить на улице ящик под электросчетчик.

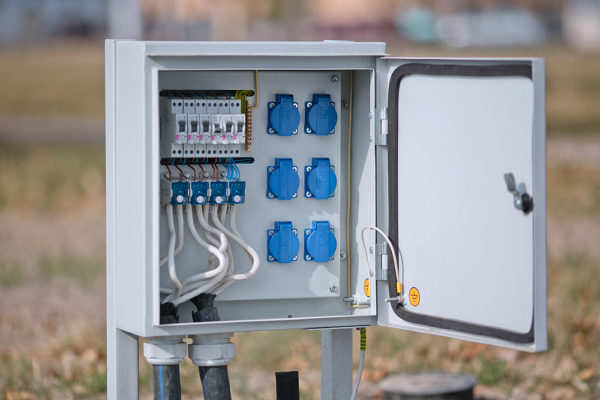

Предназначение уличных щитков

Данный щиток сразу делает три принципиальные функции:

1-ая — защита людей в процессе обслуживания и каждодневного применения электросети.
2-ая — организация подходящих критерий для каждодневной эксплуатации счетчика в уличной среде.
3-я — резвый доступ к счетчику для обслуживания и снятия показаний. Данное условие предвидено в договоре, который потребители заключают с поставщиком электричества, хотя в ПУЭ нет указаний располагать электрический счетчики на улице.

Типы щитков по конструкции

Сейчас на российском рынке реализуют разные по габаритам щитки, потому можно подобрать модель под размеры определенного счетчика.

На таком ящике имеется маркировка, по которой можно стремительно выяснить его тип и назначение.

ЩУ — щиток учета обычный;
ЩВР — щиток, встраиваемый в стенку;
ЩРН — щиток распределительный подвесной.

В традиционной конструкции размещается счетчик, входной автомат, шины заземления и нулевые. Приборы защиты, размещенные в доме, можно тоже расположить в уличном боксе.

По конструкции они бывают:

напольными;
встраиваемыми;
затратными либо навесными;
сокрытыми либо открытыми;
цельными либо разборными.

Какие непосредственно устройства, в какой последовательности и с какими чертами должны располагать в боксе — всю эту информацию указывают в проекте электроснабжения строения. Если этой документации нет, то нужна проконсультироваться у экспертов.

Аспекты выбора щитка под электросчетчик

Основная цель покупателя — приобрести крепкий и удачный короб, который можно будет продолжительно эксплуатировать на улице. При всем этом он должен просто устанавливаться и обслуживаться.

Каким элементами должен оснащаться данный ящик? В нем должны быть отверстия для подключения проводов, которые будут входить в него от опоры и далее выводиться в дом и другие строения. Он должен оснащаться особыми резиновыми уплотнителями и муфтами. Также на нем должно быть окошко, которое позволяет стремительно снимать показания. Это сводит к минимуму контакты содержимого щитка с мокроватым уличным воздухом. Еще он должен оснащаться особыми ушками, при помощи которых устанавливают пломбу.

Шифровка IP20 указывает, что ящик защищен от пыли, при всем этом не защищен от воды. Степень защиты IP65 гласит о полной защите короба от всех неблагоприятных причин. Чем выше это число, тем больше стоит щиток. Хорошим считается значение IP от 54.

В процессе выбора щитка под счетчик нужно учесть и толщину его стен, рабочие температуры, число створок и тип замка.

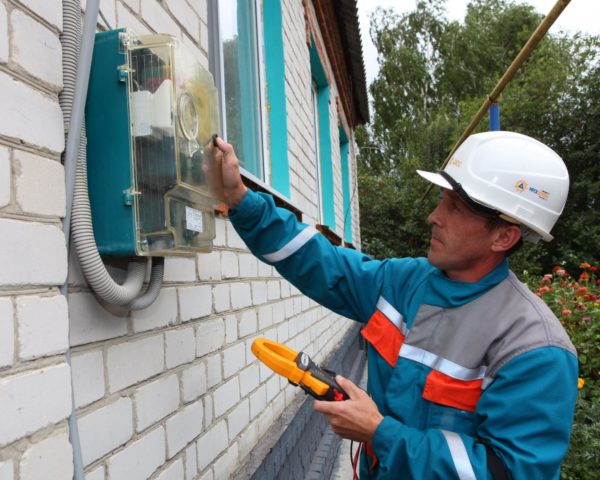

Требования к монтажу

Электросчетчик и дополнительное электрическое оборудование разрешается располагать в жестком ящике, который обязан иметь защиту от всех неблагоприятных природных причин (влага, снег, холод либо жара).

Счетчики при очень холодной и очень горячей температуре может выдавать неправильные показания (с погрешностями), потому необходимо отлично утеплять щиток колпаками и оснащать нагревательными устройствами. Благодаря этому можно продлить срок эксплуатации всего электрического оборудования, расположенного в щитке.

Главные положения ПУЭ-7:

Расстояние между полом и щитком должно составлять 0,8-1,7 м. Допустимо отклонение первого значения на 0,4 м.
Для защиты ящика от сторонних лиц, его необходимо оснастить неплохим запорным устройством и смотровым окном.
Конструкция и габариты ящика должны позволять стремительно получать доступ к его внутренним элементам для их обслуживания и ремонта.
В процессе монтажа необходимо непременно оставлять около электросчетчика концы проводов длинноватой от 12 см. При всем этом нулевой провод длиной 10 см должен быть определенного цвета.
Нужна непременно заземлять щиток медными проводниками.
В проводке не должно быть спаек.
Периодичность поверки трехфазных счетчиков — 1 год, а однофазовых — 2 года.

Также предусмотрены определенные правила для кабелей, проводов и крепежей. Для соединения кабеля с электросетью и подключаемым оборудованием, нужна применять НШВИ (наконечники) и гермовводы (сальники).

Сооружение щитка под электросчетчик без помощи других

Если у обладателя дома имеется опыт, то можно сконструировать ящик под электрический счетчик своими руками. Будет нужно только приобрести необходимое оборудование и материалы, также приготовить требуемые инструменты. После этого можно собрать ящик в согласовании с особенностями электросети дома.

Если вы приобрели шкаф подходящих размеров, но он без смотрового окна, ушек для пломбировки и подходящих отверстий, то можно выполнить их своими силами. Но такие работы нужно создавать с учетом всех правил техники безопасности и установленных требований к их конструкции.

Все устанавливаемое в щиток электрическое оборудование должно крепится при помощи DIN-реек. Большая часть электросчетчиков оснащаются всеми деталями, которые требуются для монтажа (наклейки, колпачки и крепежи). Основная цель — верно собрать и защитить ящик, также соединить в нем все устройства.

Модели уличных электросчетчиков

Если приобретается новый устройство учета, а не переносится на улицу из дома уже действующий, то нужно выбирать его с учетом всех критерий уличной эксплуатации.

При выборе счетчика необходимо учесть следующие нюансы:

Индукционные приборы учета больше чувствительны к перепадам температур, чем электронные устройства.
Лучше DIN-рейка в качестве крепления.
Необходимо заблаговременно посетить веб-сайт поставщика электричества, дабы выяснить подходящие для применения в РФ модели.
Для многотарифной сетей необходимо брать счетчики, способные работать с более 3-мя тарифами.

Имя производителя и наличие центров сервис тоже имеет большущее значение. Испытанный временем производитель — это долгий срок эксплуатации, высокое качество и долгая гарантия.

Из доступных на российском рынке устройств стоит уделять внимание моделям таких брендов: INCOTEX, «Тайпит», «Энергомера» и EKF. Очень нужен однофазовый счетчик «Меркурий» 230 АМ-03. Он может нормально работать при температуре воздуха от -40 до +55 С.

Из зарубежных брендов отлично себя проявили: ABB (Швеция-Австрия), Schneider Electric (Франция) и Legrand (Турция). Рабочие температуры многих привезенных из других стран моделей не соответствуют нашим.

Перед покупкой любого устройства учета необходимо поначалу проконсультироваться у профессионалов обслуживающей компанией. Они могут дать для вас перечень моделей, которые отлично зарекомендовали себя при эксплуатации в грозного критериях нашего климата.

Автомат и обогреватель

В коробе до счетчика устанавливают автомат, рабочие свойства которого рассчитывают с учетом общей мощности домашних электроприборов (уже установленных и планируемых).

К примеру, если их общая мощность составляет 25 кВт, то довольно автомата на 63 А. Нужна также устанавливать автоматы для отводных линий, защиты обогревателя и модема. Последний устройство передает в режиме реального времени показания счетчика в обслуживающую электросеть компанию. Для данной схемы непременно нужна надежный обогреватель. Его в большинстве случаев делают из алюминия, который покрывают теплостойкими пластиками.

Предназначение обогревателя — защита счетчика от воды, которая плохо повлияет на токоведущие шины, контакты и сам железный ящик.

Устройство ввода резерва и УЗИП

Если в схеме электроустановки может употребляться автономное электропитания, то после электросчетчика нужна ставить устройство резерва. Оно дозволит вручную переводить питание потребителей электричества с наружной электросети на электрогенератор и назад.

Размещенное в щитке электрическое оборудование защищают от молнии, перепадов напряжения и возгорания за счет установки УЗИП (устройство защиты от импульсных перенапряжений). Этот устройство подключают после вводного автомата, при всем этом применяют отдельный предохранитель.

Также в коробе могут располагаться противопожарные УЗО и кросс-модули для рассредотачивания электричества по группам энергопотребителей. Щиток также время от времени оснащается дифференциальным автоматом.

Розетку устанавливать в коробе необязательно. Она нужна в случае, если в процессе строительства либо ремонта какого-нибудь объекта нужна применять разный электроинструмент (перфораторы, бетономешалки, дисковые пилы и т.п.).

Как осуществляется установка?

Подключать все электрическое оборудование должны проф электрики, которые имеют нужные для выполнения данных работ документы. Эти спецы есть в штате обслуживающей ЛЭП организации. Приглашать мастера со стороны либо делать все самим не стоит, так как результатом этого могут быть разные ошибки. К примеру, можно допустить ошибку в процессе сравнения рабочих характеристик вводного оборудования с реальными нагрузками на электросеть. Неопытный мастер может также «забыть» про электрозащиту либо допустить другие ошибки. Потому каждый обязан иметь представление, каким верно осуществляется установка данного оборудования.

Сперва укрепляют щиток, в каком располагаются элементы защиты, контакты и крепления для подсоединения входящих и выходящих проводов. После этого его заземляют и подключают к наружной и домашней сети.

Разберем подключение к трехфазной сети

Разновидностей рубильников сейчас огромное количество, для нашего варианта подойдет трехполюсное устройство, которое можно установить раздельно от щитка. Например, в качестве таковой конструкции подойдет ЯБПВУ-100. Представляет собой металлическую коробку, снутри которой располагаются размыкающиеся при помощи рубильника контакты и плавкие вставки на 100 А.

Принципиальным элементом вводного устройства также считается заземляющая шина, при помощи которой подсоединяют повторный контур заземления с нулевым входящим проводником. Она делит PEN-проводник на заземляющий провод и отходящий нуль.

При разделении нуля в щитке он становится вводно-распределительным.

Для подсоединения уличной проводки нужна вывести из щитка отдельный отвод. Так как питание идет от трехфазной сети, то необходимо применять для защиты автоматы, УЗО и т.д.

Хоть какое силовое электрическое оборудование должно подключаться к сети с помощью штепсельных разъемов либо коробок с шинами (с классом защиты IP45 и выше).

Выводы

В данном материале были разобраны тонкости выбора и монтажа щитков для размещения на улице электросчетчиков. Также в статье подверглись рассмотрению маркировки и типы этих боксов, по которым можно стремительно разобраться с их устройством и предназначением. В любом случае в процессе монтажа данной конструкции нужно соблюдать технику безопасности и все действующие СНИПы. Это дозволит для вас защитить собственных близких от электротравм, свой дом от пожаров и домашнее электрическое оборудование от досрочной поломки.

8 мыслях для электрического щитка, которые оправдают его присутствие в интерьере

Настя, мы столкнулись с неувязкой, может быть несущественной, но все таки малоприятной. Ремонт закончен, в коридоре появился новый электрический щиток. Супруг брал бокс для него в Леруа Мерлен и считает его красивым. Но на мой взор, он смотрится страшно! Не вписывается в интерьер, отвлекает от идеи, оказывается на виду своими казенными формами. Существует ли возможность его как-то задекорировать?» Лена

На ваши вопросы отвечает дизайнер Анастасия Проклова

Лена, спасибо за вопрос! Естественно можно. Я с Вами совсем согласна, бокс для электрического щитка в собственном техногенном выполнении смотрится совершенно не презентабельно. И в таком виде он не предназначен для наружного применения.

Читайте по теме: Отыскать общее сопротивление и силу тока

Самая правильное решение переместить техническое устройство в настенный шкаф. В это случаем никакой декорации не нужна. Щиток в неприглядном боксе находится снутри шкафа, по мере надобности, вы открываете створку и снимаете показания счетчика. Это эталон. Но далековато не всегда таковой вариант вероятен. Хотя бы так как не все прихожие могут вместить в себя шкафы. Время от времени это просто открытые вешалки. А счетчик в прихожей — практически закономерность. В это случае бокс в интерьер нужно вчеркивать. Я постараюсь собрать все вероятные варианты декорирования, из которых Вы можете избрать то, что подходит Вашему дому.

Дизайнерские двери для бокса

Как для сокрытой, так и для открытой систем установки можно применять особые щитки. Непосредственно те, что на рисунке, — родом из Греции, отвечают всем требованиям эталонов, на рынке находится ассортиментная линейка — их можно приобрести в любом выполнении, подобрав соответственный колер дерева. Они смотрятся строго и внушительно в соответственном интерьере.

Может быть, для Вашего интерьера это будет самое доступное и элегантное приобретение, тем паче, что решение «утопить» счетчик в стенку, у Вас уже осуществлено. Но прихожая в Вашей квартире маленькая. Задумайтесь над следующим вариантом.

Зеркальное решение

Зеркало в прихожей нужно. Есть вариант заказать зеркальную дверцу на петлях в обрамлении МДФ панелей, к примеру, подходящего цвета.

Никто никогда не догадается, что укрыто за зеркалом, которое плотно прилегает к стенке.

Декоративные двери

Время от времени интерьер просит какого-то особенного решения. Тогда можно поразмыслить о таковой декоративной детали, как дверка для электрощитка.

Зависимо от размера щитка такие дверцы можно подобрать в магазинах либо выполнить на заказ. Не плохая мысль применять фасады для кухонь. В больших строй магазинах есть большой выбор.

Декоративные короба с AliExpress

На возлюбленном многими китайском портале время от времени можно отыскать достойные внимания варианты. Минус в том, что некоторые из них совершенно недешевые, и доставка, как вы понимаете, совершенно не мгновенная.

Нетрудно выполнить таковой короб и без помощи других, если вас устраивает стиль кантри.

Декорация под полку либо шкаф

На шаге сотворения проекта я нередко предлагаю заказчику варианты декорирования технических объектов под функционал. К примеру, это может быть мебель. Ее делают на заказ, что именуется «по месту».

В данном случае нужно заблаговременно осознать, какой функционал ожидается от этого места и подбирать либо заказывать мебель под эту идею. Тогда можно украшать щиток под шкаф либо полки, и иметь полную гарантию того, что щиток не попортит интерьер.

Читайте статьи на похожие темы:

Как украшать неординарные формы эркера
Если в вашей квартире всего одна комната
Провоцируем цветом
Создаем комфортные уголки
12 методов попортить белье для постели
Что должно лежать на туалетном столике

Декорация под картину

Очень распространеный и легкий вариант. На рисунке показаны промышленные варианты с коробом и разными креплениями.

Декор при помощи картины совершенно легкий, если электрощиток не выступает из стенки. Изберите понравившееся изображение либо готовую картину и повесьте ее, как обычно вешают картину. Крепление на петлях, безусловно, удобнее, в данном случае доступ к счетчику становится легче. Но так как показания снимаются не каждый денек, вариант с обычным креплением не будет вызывать сильных неудобств.

За одной из этих картин скрывается наш электрощиток. Угадайте за какой?

Декорирование под ключницу

Они вошли в моду совершенно не так давно. Это то «забытое старенькое», которое преподносится всякий раз как новое и пристижное. Ранее, когда ключи были большие и томные, ключницы были в каждом доме, их располагали около двери как неотклонимый элемент. Их много в массовой продаже. Но есть совсем неописуемые авторские, которые переведут интерьер в разряд luxury.

Этот декор электрощитка я взяла в долг на портале Ярмарка Мастеров. Создатель Миша Силаев.

Декорация под обои либо панели

Украшать панелями можно в этом случае, если вы заблаговременно обмыслили таковой вариант. Из этого же ряда — приклеить на щиток обои, если они имеют набросок, вставка не будет оказываться на виду. При крашенных стенках можно применять тот же способ, выкрасить дверцу и раму технической детали в подходящий цвет. Еще вариант — выполнить витраж с подсветкой. Достоинство этой маскировки в том, что она… интересна. Близкая по технике мысль — мозайка на дверце из кусочков плитки.

Фактически, для декора щитка подойдет и хоть какое объект, за которым он может «спрятаться». Направьте внимание на самое 1-ое фото в этой статье!

Как думаете, где прячется электрический щиток)? Вы не поверите! За часами.

Этот перечень вероятных мыслях декора для техногенных конструкций, далековато не полный. Можно отвлечь внимание от неприглядных деталей при помощи освещения либо выполнить на нем акцент, если интерьер выдержан в одном из лаконичных промышленных стилей. Но все другие приемы сложны в осуществлении. Они требуют вмешательства спеца и значимых переделок. Я буду рада посодействовать! Присылайте ваши вопросы, будем разбираться, вдохновляться и творить!
