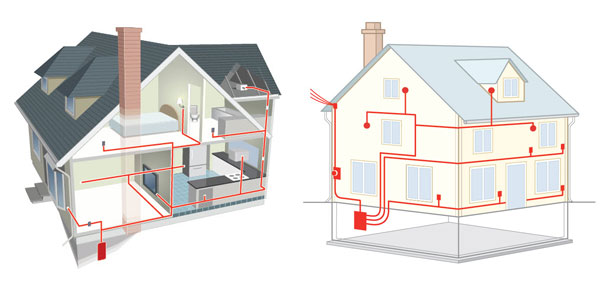

Схемы разводки проводки в личном доме

Губка Стакрил Бугристые трубы Болгарка Шпатель Уровень Перфоратор Переносная лампа Отвёртка Показать все

Разводка проводки в личном доме, квартире и других помещениях – очень ответственный процесс, требующий особенного внимания и определенных познаний. Ведь идет речь об электричестве, а оно, как все знают с юношества, очень небезопасно и не терпит ошибок.

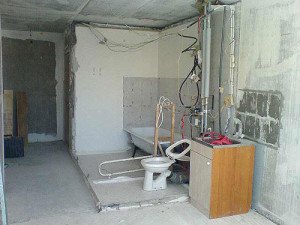

Для чего поменять проводку?

Существует огромное количество обстоятельств, которые могут подвигнуть на схожий шаг, к примеру, строительство нового дома, ведь он не может считаться жилым без подабающего электроснабжения. Ну и делая ремонт, лучше поменять всю старенькую проводку новейшей, в особенности если ее монтировали более 20 годов назад, как это часто и бывает. Ранее медные провода были неописуемо дорогими, вобщем, их цена и сейчас в разы выше, чем такого же алюминия, ну и процесс их производства числился опасным. Эти причины воздействовали на обширное распространение алюминия в качестве материала для электросети.

Но с течением времени выяснилось, что данный металл совсем не подходящ для проводки из-за собственных черт. Во-1-х, он теряет свои характеристики и становится чрезвычайно хрупким от воздействия тока. В итоге старенькые дюралевые кабели практически рассыпаются от мельчайшего прикосновения. Во-2-х, этот металл подвержен электрокоррозии, и если вдруг под оболочку таких проводов проникнет даже малость воды, то они скоро разрушатся. Тогда и на 1-ый взор полностью целый кабель не сумеет работать, что может привести к появлению аварийных ситуаций.

И, в конце концов, алюминий относится к группе мягеньких металлов, таким макаром, часто встречается выдавливание его из-под клемм, скрутки могут ослабнуть, а процесс пайки достаточно трудозатратный. В общем, как видно, дюралевые провода совсем не целенаправлено применять для электросети. Но не только лишь качество кабелей может поспособствовать их полной подмене. Также стоит учесть и развитие современных технологий, возникает больше домашней техники, без которой уже достаточно трудно представить для себя нашу жизнь, а нагрузка, на которую рассчитана древняя проводка, существенно ниже, чем необходимо сейчас.

Главные правила прокладки проводки

Так как все работы, связанные с электричеством, могут быть очень небезопасными не только лишь для нашего здоровья, но и для жизни в целом, следует придерживаться нижеприведенных правил. Розетки, выключатели, счетчики и распределительные коробки устанавливают в таких местах, дабы добраться до них было довольно легко взрослому, но не детям. Не считая того, для монтажа розеток выдвинуты строгие правила, сначала, их категорически запрещено ставить в туалетах. Что все-таки насчет ванных комнат, так там, конечно, поставить этот узел сети можно, но только при условии, что за пределами этого мокроватого помещения будет установлен особый неопасный трансформатор.

Также розетки инсталлируются на определенной высоте, которая не должна быть наименее полметра и поболее восьмидесяти см от пола. Расстояние от них до электро- и газовых плит, котлов, колонок и других заземленных частей должно составлять минимум 50 см. Количество же рассчитывается из соотношения 1 штука на 6 “квадратов”, исключением является только кухня, в какой можно расположить столько розеток, сколько нужно, независимо от площади.

Читайте еще: Термическая заавесь: виды и подключение оборудования

Лучше, дабы разводка проводки в древесном доме своими руками выполнялась внешним методом, в данном случае она будет на виду, чем, естественно, малость подпортит интерьер, но, безопасность намного важнее, ежели дизайн комнаты. Правда, если с фантазией все в порядке, то можно ее прекрасно замаскировать, тем паче, что сейчас выбор декоративных материалов неописуемо велик. Все провода должны прокладываться на определенном расстоянии друг от друга (минимум 3 мм), также опасайтесь их контакта с хоть какими металлическими поверхностями.

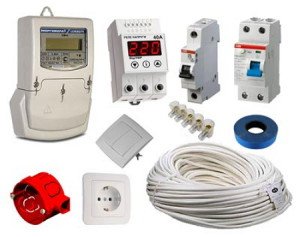

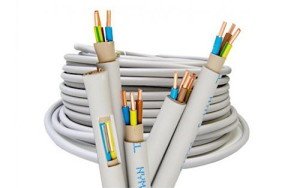

Выбор материала для сотворения сети в доме

Выбирая строй материалы для проводки, и делая ее установка, в неотклонимом порядке необходимо соблюдать ГОСТ, также СНиП. Низкокачественные, ненадежные элементы могут послужить предпосылкой перегрева, и это приведет к недлинному замыканию. Не считая того, плохие розетки очень стремительно могут расшататься, что приведет к нехорошему контакту с вилкой электроприборов и, может быть, даже спровоцирует возгорание. Так что сберегать на данных материалах никак нельзя.

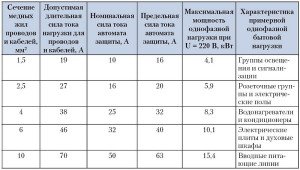

Подбирая же провода, следует учесть мощность конечного потребителя. Ведь если она будет большей, чем та, на которую рассчитан кабель, то последний будет сильно перенагреваться, обмотка расплавится, и, опять-таки, недлинного замыкания не избежать. В случае же, когда сечение проводов больше требуемого, ничего ужасного не произойдет, просто это незначительно отразится на бюджете.

Разводка проводки в личном доме – ход работы

Беря во внимание всю ответственность и значимость данного шага строительства, естественно, будет лучше довериться экспертам в решении этого вопроса. Но далековато не всегда, обратившись в строительную фирму, можно рассчитывать на высококвалифицированную помощь, потому не мешает ознакомиться с тем, как выполнить разводку проводки без помощи других.

Как выполнить разводку проводки в личном доме — пошаговая схема

Шаг 1: Подготовительный расчет

Как говорилось выше, очень принципиально верно высчитать сечение проводов, для этого нужно начертить план дома с размещением на нем всего электрического оборудования. Также следует точно указать места расположения выключателей, розеток, распределительных коробок, трасс и т.п. Это поможет не только лишь обусловиться с нагрузкой, но и в дальнейшем, во время ремонтных работ, когда нужно выполнить в стенке отверстие, к примеру, дабы повесить картину, не попасть в сокрытый провод и тем не разрушить его.

Проводка в доме – рациональные схемы и советы по разводке своими руками (105 фото)

Принципиальным моментом в процессе строительства дома является правильное размещение электрической проводки. Ведь от этого зависит не только лишь удобность и рациональность применения бытовых электрических устройств, но и безопасность ее обитателей. Даже, если эту часть работы будут делать наемные работники, владельцу следует знать, как верно проводить проводку. Ведь вы не сможете быть стопроцентно уверенны в квалификации рабочих, потому процесс необходимо держать под контролем.

Также эти познания станут полезными в процессе ремонта, либо при поломках. Так как зная схему размещения, для вас существенно проще и резвее будет убрать поломку.

Короткое содержимое статьи:

Принципиальные моменты

Перед тем как начинать работы рекомендуется ознакомиться с документом под заглавием «Правила устройств электроустановок». В нем собраны главные правила и нормы, которых нужно придерживаться в процессе самостоятельного проведения проводки. Изложим главные положения документа.

В местах размещения учетного оборудования, распределительных коробов, розеток, выключателей необходимо организовать открытый доступ. Эти элементы устанавливаются не ниже 60 и не выше 150 см от уровня пола. При открытии дверей не должен перекрываться доступ к наружным элементам проводки.

Осуществляя установка проводки своими руками, пытайтесь располагать кабель по потолку, либо на наибольшей высоте на стенках. Согласно с требованиями техники безопасности, розетка должна устанавливаться на уровне от 50-ти см до 80-ти см от уровня пола.

Расстояние между розеткой и электрической, газовой плитой, отопительного радиатора либо трубы должно составлять минимум полуметра. Питание подводите снизу.

В жилых помещениях количество розеток рассчитывается в соотношении одной штуки на 6 метрах квадратных. Это правило не касается оборудования кухонных комнат. Тут можно установить столько розеток, сколько нужна для комфортного использования домашней техникой.

Дабы обеспечить питание ванных комнат спецы советуют установить отдельные трансформаторы, находящиеся за пределами помещения. Таким макаром, снижается уровень напряжения.

Делая разводку проводки в доме, прокладывать кабель нужно строго соблюдая вертикальные и горизонтальные полосы. В случае наличия диагонали либо извива, кабель может повредиться в процессе монтажа или перфорации.

Горизонтальный кабель укладывают на 5 либо 10 см выше от уровня перекрытия и карниза, и на расстоянии 15-ти см от потолков и полов. Кабель, который укладывают горизонтально, должен быть удален от дверного и оконного поема на 10 см, а от трубы – на 40 см.

При составлении схемы проводки в доме учитывайте, что нельзя допустить ее соприкосновения с какими или металлическими строй элементами. Дабы разводить и соединять провод нужна использование особых коробов. Кропотливо изолируйте места соединений. Категорически запрещено производить соединение дюралевый и медный провод.

Предварительный шаг

заготовляем стенки и потолки;
составляем подробную схему (электрическую, принципную);
размечаем стенки.

Вопросу составления схем нужно уделить подабающее внимание. Если вы не обладаете достаточным количеством познаний в этой сфере, лучше обратиться за помощью экспертов. Для тех, кто отважился делать схемы без помощи других, рекомендуется пользоваться инструкциями по монтажу проводки в доме с фото.

Места для ввода провода и питающих кабелей рассчитывается за ранее. Стоит позаботиться о выборе подходящего места для распределительного щита. К нему должен быть открытый доступ, также защита от негативного воздействия погодных причин.

Согласно с советами профессионалов, щит стоит расположить в отдельном помещении поблизости от дома. Температура воздуха в помещении должна быть довольно теплой. Расстояние от щита до земли (пола) составляет около полутора метра, что гарантирует открытый доступ к нему.

Также нужно составить монтажную и электрическую схему, согласно с которой будут расположены электроприборы (осветительный прибор, розетка, выключатель). По окончанию, нанесите соответствующые разметки на стенки и потолок в помещении. Тщательно определите и расчертите трассы, подводящие провода к этим устройствам.

Какой инструмент нужен?

До основной части работы, рекомендуется собрать и приготовить все нужные инструменты. Для пошаговой прокладки проводки обеспечьте наличие следующих инструментов:

молотка;
стандартного набора отверток;
индикаторной отвертки;
штробореза;
перфоратора;
тестера;
плоскогубцев.

Читайте по теме: Телек на стенку своими руками

Не считая главных устройств, также будут нужны такие приспособления, как рулон изоленты, бирка для разметки, клемники. На чем категорически запрещено сберегать – это на электрощите. От его свойства зависит, как надежной и неопасной будет электрическая сеть.

Не разрешается устанавливать щит в ванных комнатах, банях, саунах, так как в этих помещениях высочайший уровень влажности. Располагать розетку либо выключатель разрешено лишь на наружных стенках.

Основной шаг

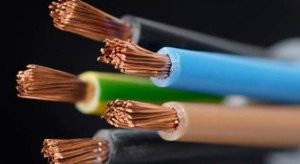

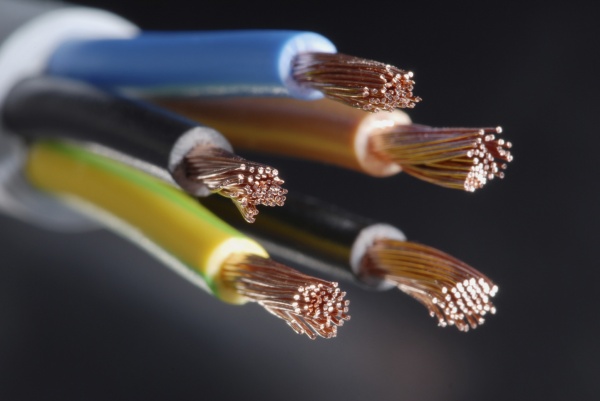

Стоит увидеть, что для монтирования проводки снутри помещения рекомендуется применять медный провод, имеющий сечение 1,5-2,5 мм. Если планируете подключать массивные потребители, нужна провод большего поперечника. Непременно, их стоимость малость выше, но сберегать не стоит.

укрытого;
открытого.

Выбор нужного вида основывается на личных особенностях постройки, а конкретно материала производства. Разглядим аннотацию, как выполнить проводку укрытого типа, так как она более животрепещуща для зданий нашего региона.

Установка сокрытой проводки

Этот вариант монтирования проводки интенсивно применяется в нашей стране. Он походит для помещений, сделанных из цельного камня, природного либо искусственного камня, также кирпича.

Дабы проложить кабель в стенках нужно выполнить особый канал (штробу). Штробы прорезают за ранее по размеченной трассе, а по окончанию работы их закрывают с помощью штукатурки.

В месте размещения каждого регулирующего элемента необходимо выполнить углубление приблизительно на 6 см глубины. Дабы высчитать точную глубину, требуются габариты коробки. Разместите приборы в выемки и зафиксируйте с помощью раствора.

Невзирая на популярность, сокрытая проводка имеет ряд недочетов. Основным недочетом является необходимость разрушать стенки в случае поломки. Но если трепетно подходить к монтажу и предстоящей эксплуатации устройств, ремонт не пригодиться долгие и длительные годы. Значимым плюсом срытой системы является осторожный внешний облик.

Фото проводки в доме

Читайте тут! Соединитель проводов: аннотация, как выполнить соединение своими руками. Аннотация по применению клеммы, сжима и наконечников

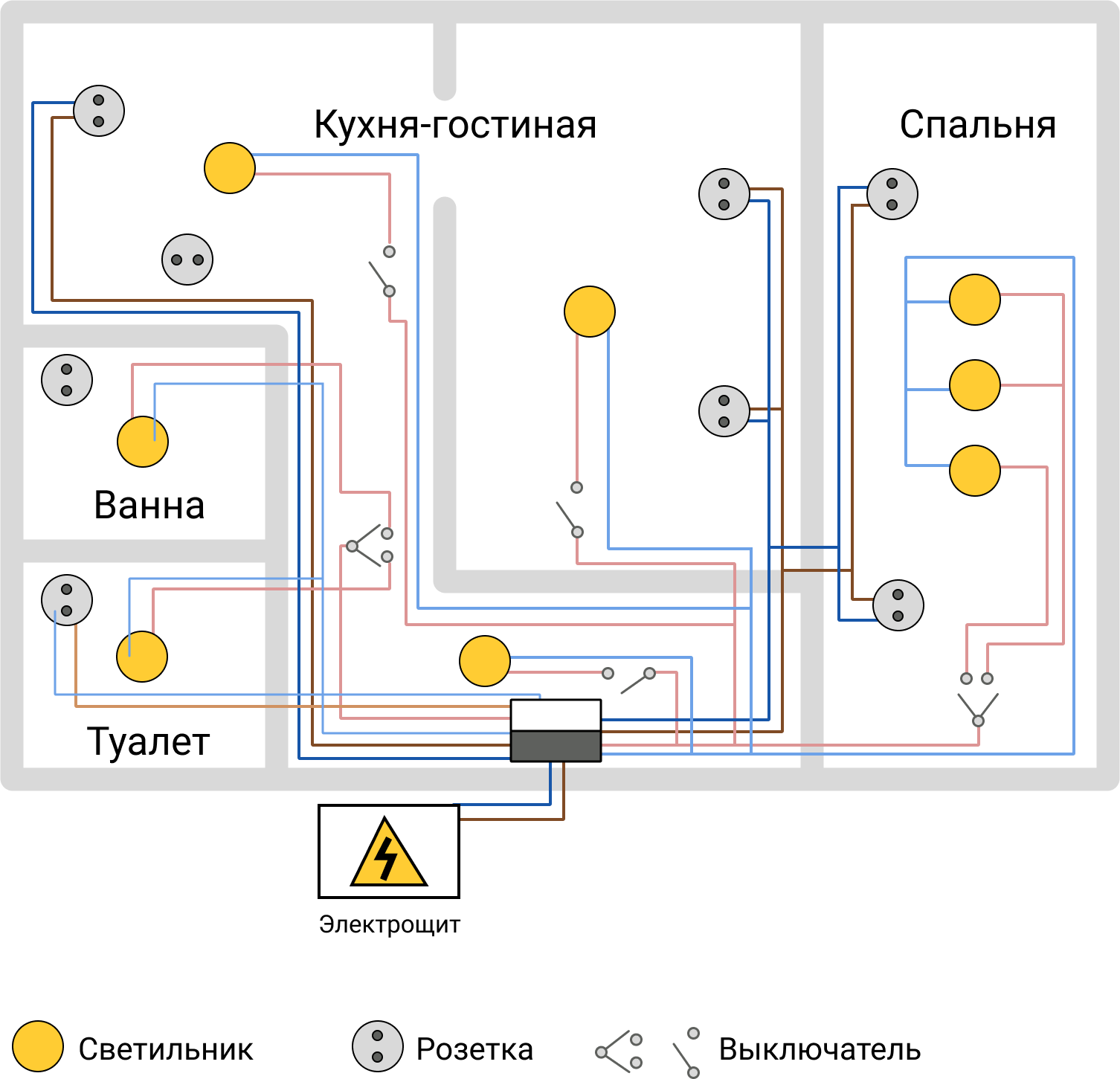

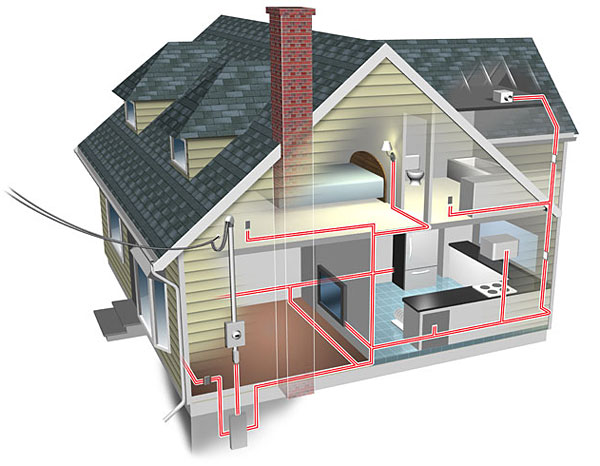

Типовая схема разводки проводки в доме

Независимо от того прокладываете ли вы электрические провода в новеньком доме либо изменяете разводку старенькых, к процессу нужно подходить более чем трепетно. Верно спроектированная и отлично установленная проводка в квартире залог комфорта и безопасности!

Предварительный процесс

Для вас предстоит разводка проводки в квартире, схема должна быть составлена хорошо с учетом полного количества розеток во всех комнатах, точек освещения стенных и потолочных.

Приготовленный план установки решает несколько задач:

Значительно упрощает работу мастера.
Позволяет оценить достаточность электрических точек и внести коррективы на подготовительном шаге.
Упрощает подсчет нужных расходных частей (розетки, выключатели, распределительные коробки, диммеры, провода).
Предутверждает ошибки по установке в неправильных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.

До того как начинать составлять схему разводки проводки вы должны верно найти место каждого предмета мебели и расстановку электрических устройств, с учетом пожеланий собственных домочадцев, потребностей на сегодня и вероятных приобретений дополнительных устройств в дальнейшем.

Рисуем схему

Для более четкого изображения плана пригодится воспроизвести очень точно размещение комнат в жилье, лучше соблюдая масштаб. Отметьте на плане предполагаемое размещение бытовых устройств.

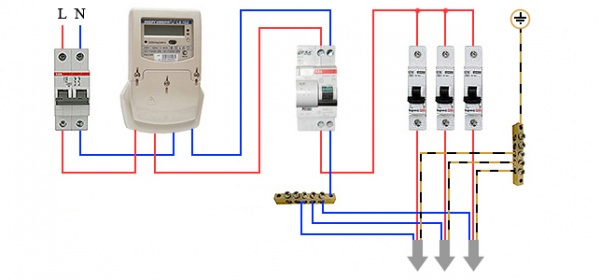

Любая схема разводки проводки в квартире панельного дома либо личного строения это четкая схема распределительных групп и единичных электрических частей. Для удобства использования и чтения лучше каждую нанести на отдельный листок бумаги.

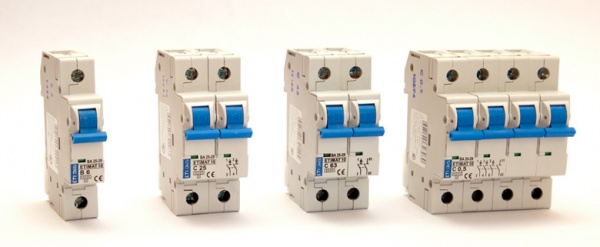

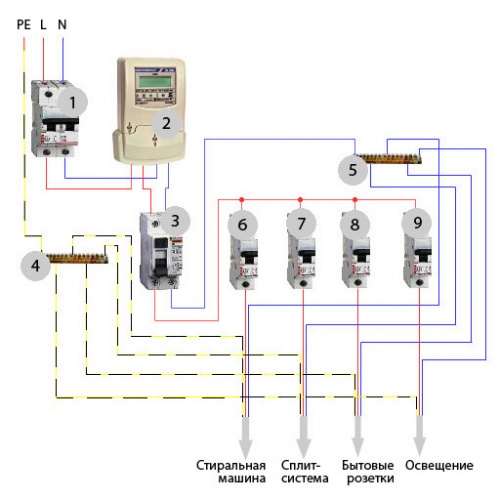

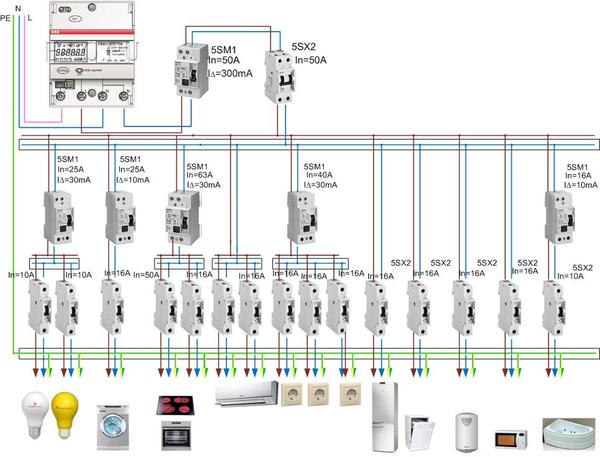

Любая группа употребления должна быть подключена к собственному отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте либо других ситуациях. И при появлении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения будет нужно автомат 10-16 А (тип В).

Работы по планированию разводки почти во всем зависят от местопребывания электрического щитка. Его могут расположить в подъезде, подвале или конкретно в квартире. В последнем случае каждый потребитель электрического тока можно «высадить» на свой автомат. Это комфортно, но очень накладно финансово.

Потому принято соединять воединыжды в следующие группы:

Электроснабжение комнат.
Освещение холла, жилых комнат, кухни.
Электроснабжение кухни и холла.
Электроснабжение и освещение санитарных комнат (мокроватые помещения имеют свои особенности и требования к проводке).
Электрической плите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности проводки и предупредит короткие замыкания. Его установка неотклонима в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки проводки в доме должна учесть нагрузку главных бытовых устройств:

электрическая плита;
водонагреватель;
стиральная машина;
кондюк;
духовой шкаф;
микроволновая печь;
посудомоечная машина.

Как группы спроектированы с учетом главных потребителей тока, приступают к размещению на схеме выключателей, розеток, стенных и потолочных осветительных приборов, распределительных коробок. Инспектируют корректность соединения и указывают нужную длину проводов.

Нужный совет: Составьте схему проводки в 2-х экземплярах. Один будет рабочим вариантом, 2-ой должен храниться в семейных документах. По мере надобности это облегчит многие работы по дому.

На чистовой схеме разводки проводки в квартире все обозначения должны быть указаны принятыми знаками с четким проставлением размеров. Полосы проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет владеть план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и эталоны

Схема разводки проводки на кухне при наличии электрической плиты должна учесть установку автомата номиналом 63 А и выше.

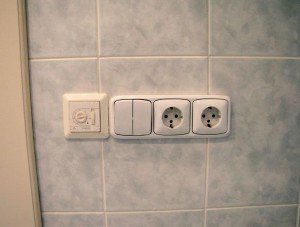

Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

Опасайтесь скрещения проводов. В последнем случае расстояние между ними допустимо более 3 мм.

Мало допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и более 100 мм до дверных коробок, углов, оконных рам.

Принято располагать выключатели слева от входной двери.

Расположите выключатели на этом же уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

Для выключателей провода подводят сверху, для розеток снизу.

Вероятные варианты

Размещение электрических устройств в различных по количеству комнат квартирах не сильно отличается между собой. Варианты могут зависеть только от предпочтения владельцев.

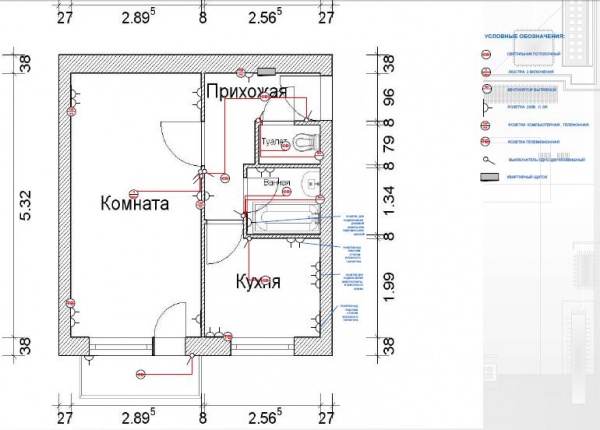

1-комнатная квартира

Схема разводки проводки в однокомнатной квартире предполагает деление минимум на 2 группы. Это обеспечивает рабочее состояние 2-ой цепи в случае обрыва первой и припас мощности, который появляется вследствие рассредотачивания между 2-мя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко 2-ой: кухня, санузел.

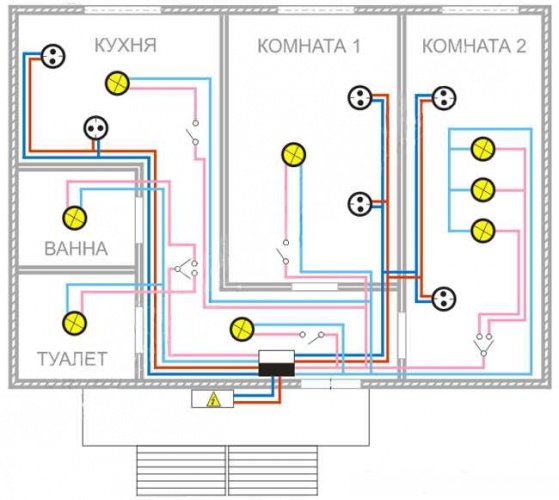

Квартира с 2 и поболее комнатами

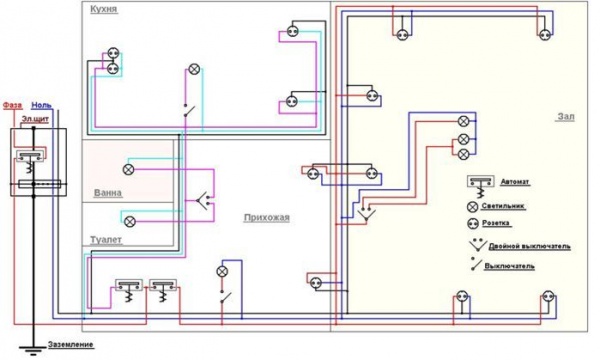

Ориентировочная схема разводки проводки в двухкомнатной квартире составлена в облегченном виде. Указаны разметки главных источников света, выключатели и розетки с заземлением. Для квартиры с огромным количеством комнат схема должна быть некординально изменена, но принцип тот же.

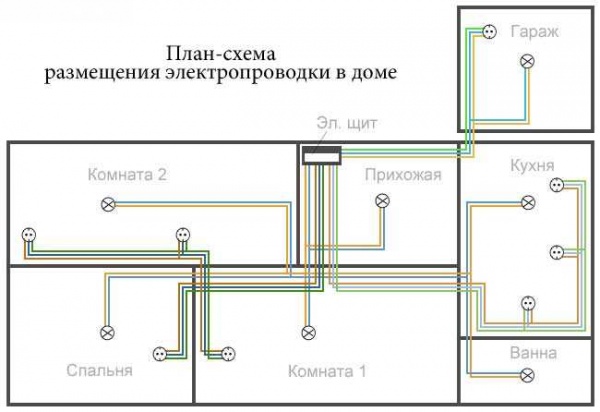

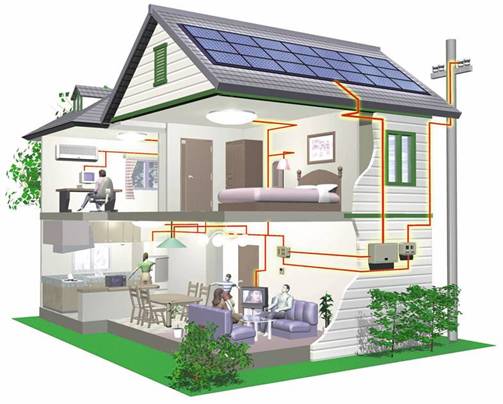

Личный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки проводки в личном доме должна учесть это. Потребителей тока распределяют на группы:

Осветительная.
Розеточная группа.
Основная (силовая). Сюда заходит: бойлер, электрическая плита, стиральная машина, котел отопления и т. д.
Хозяйственного предназначения (гараж, подвал, сарайчик и т. д.).

Схема разводки проводки в древесном доме не много чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарайчик

Кропотливо прокрутите в голове разнесение осветительных точек и розеток в гараже. Помещение, обычно, лишено естественных источников освещения, потому стоит учитывать, что выполнение некоторых работ востребует или дополнительного осветительного прибора, или розетки. Кстати, внешние розетки, установленные на стенке дома, понадобятся для подключения водяного электронасоса, газонокосилки либо устройства для мытья автомобиля.

Итак, у вас обмыслена разводка проводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут размещаться по боковым стенкам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если убеждены и обладаете необходимыми познаниями, разводка проводки в доме своими руками вам не составит проблем. Трепетно отнеситесь к покупке материалов, на техническом уровне хорошо составьте схему и принимайтесь за дело. Приведенный видеоматериал, может быть, даст некоторой убежденности либо даст подсказку что-то новое.
