В плане схемного решения такая проводка в личном доме не сильно отличается от проводки обыкновенной городской квартиры. Разница исключительно в том, что в доме бывает несколько этажей, и это необходимо учесть. Плюс подключение от различных «источников. Если квартира подключается к электроснабжению от щита, размещенного в подъезде дома, то личный дом подключается от столба полосы электропередач либо силовым кабелем от местного трансформатора. Принцип же «разводки» снутри жилья остается одним и этим же.
Организационные вопросы при подключении дома к сети
До того как приступить конкретно к электромонтажным работам, следует решить организационные вопросы:
- Нужно точно найти количество «потребителей» электроэнергии. К ним относятся розетки и осветительные приборы. Также необходимо учитывать все механизмы, агрегаты, которые требуют личного подключения, а не «запитки» от розетки. Это рассчитывается раздельно для каждого помещения. При этом следует учесть и то, что если сейчас из бытовых устройств на кухне стоит только один холодильник, то завтра их там может стоять уже два. Позже, может быть, захочется приобрести и кухонный комбайн. Другими словами, необходимо учесть и перспективу. Следует заблаговременно избрать место для выключателей, дабы ими комфортно было воспользоваться;

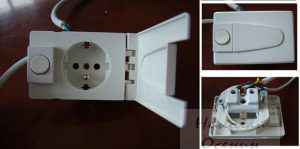

- Необходимо заблаговременно найти места расположения устройств в комнатах. Где будет стоять телек, где – аквариум с подсветкой, в каких местах будут висеть люстры и бра. Нужно учитывать и необходимость освещения вне дома: крыльцо, двор. Может быть, пригодится установка внешней розетки (может понадобиться);
- После чего составляется схема всей проводки личного дома и делается расчет нужных материалов и их количества. Схема нужна непременно. Во-1-х, это гарантия того, что ничто не будет пропущено при проведении монтажных работ. Во-2-х, не все люди владеют феноменальной памятью, и с течением времени что-то будет и позабыто. В-3-х, схема всегда поможет в поисках неисправности в электросети, в особенности если в это время будет отсутствовать «автор» и «исполнитель» электромонтажных работ.
Необходимо знать, что наружное подключение к электросети производит спец организация, которая и производит электроснабжение данного микрорайона. По согласованию с владельцем дома ее представители устанавливают в избранном месте центральный автомат (рубильник), «защиту» и электросчетчик. Все другие работы может создавать собственник жилища. Он же и отвечает за всю остальную «сеть», корректность ее прокладки и безопасность (как электрическую, так и пожарную). Кстати, это удачный случай, дабы проконсультироваться по внутренний проводке (если есть неясности).
Две группы проводки
Обычно разводку создают раздельную. Всех потребителей принято разделять на две главные группы: осветительные приборы и розетки, потому и проводка в каждой комнате состоит из 2-ух «частей». Одна запитывает все розетки, другая — все осветители. Во-1-х, нагрузка будет различной, поэтому, и провод применяется различный. Во-2-х, если возникнет неисправность и люстра пылать не будет, то можно осветить комнату от настольной лампы, к примеру. Ну и неисправности так находить легче.
«ПРАВИЛА» допускают прокладку в доме как сокрытой, так и открытой проводки. Выбор ее типа находится в зависимости от того, каменный дом либо кирпичный. Но на практике применяется и та, и другая. Центральный автомат с помощью кабеля соединяют с распределительной коробкой в доме, в какой установлен вводной автомат и несколько автоматов, через которые осуществляется подача напряжения потребителям. Имеется в виду, что от центрального автомата может быть запитано несколько вводных: в доме и в хозяйственных постройках.
Если в доме несколько этажей, то каждый этаж необходимо подключать раздельно. Для простоты расчетов и оптимизации расходов на материалы лучше каждую комнату подключить независимо от других. Таким макаром, на одну комнату – два автомата: на розетки и на освещение. Ну и если в одной комнате произойдет куцее замыкание, то это никак не отразится на других помещениях. Хотя схемы бывают различные: если дом маленькой, то довольно и 2-ух линий. Одна – на все розетки, другая – на все осветители. При расчете сечения проводов следует расчетное число прирастить более чем на третья часть (припас прочности).
Беря во внимание, что на данный момент все бытовые приборы делаются по евростандартам, нужно предугадать и неплохой контур заземления. Это – отдельный разговор, но о контуре не стоит забывать при составлении схемы. И еще, необходимо знать, что все провода прокладываются только либо горизонтально, либо вертикально. Никакие извивы, диагонали недопустимы, так что не вздумайте таким методом попробовать «сберечь» кабель — ничего неплохого их этого не выйдет.

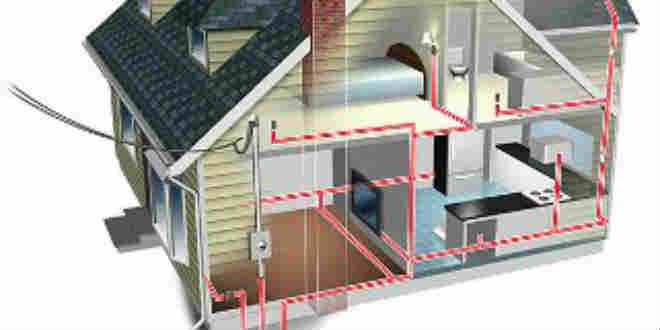

И в конце концов, видео статьи — проектирование сети проводки при строительстве:

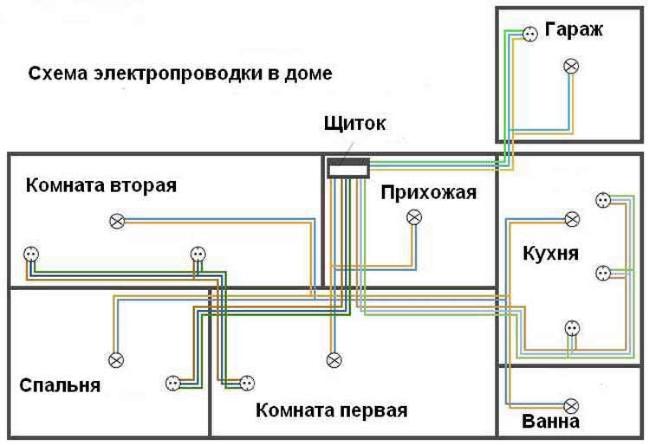

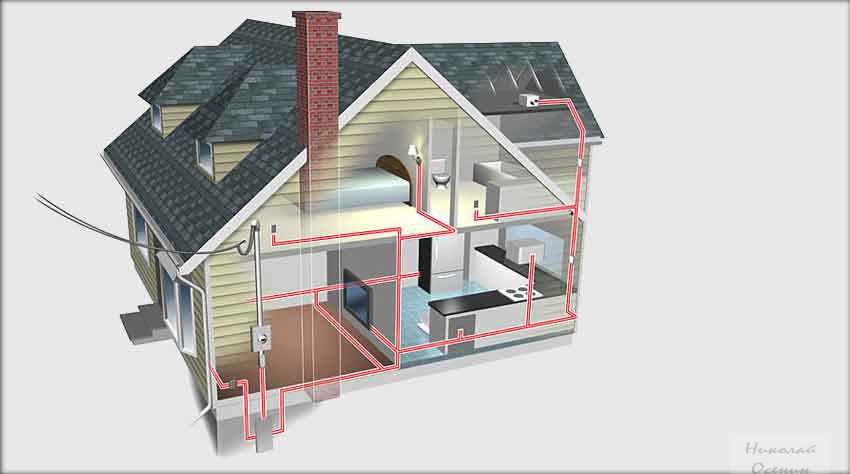

Схема проводки в личном доме
Еще нередко встречаются квартиры старенькых зданий, где установлена проводка с дюралевыми проводами. Раньше не имели приборы с большой мощностью потому требования к монтажу были другие. Тогда не устанавливали заземляющий проводник, не было неплохой защиты (автоматы, УЗО), установка вели только дюралевым проводом (под заглавием “лапша”). Такая проводка имеет завышенную опасность при эксплуатации.

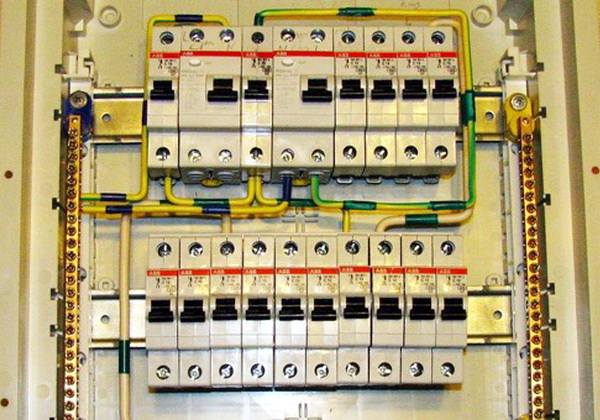

Электрический щит в доме
Создание схемы проводки в доме
В наше время уровень жизни населения существенно улучшился, уже не в диковину иметь джакузи, посудомойку, сильную электрическую печь, электронную стиральную машину. Древняя проводка, такую нагрузку, естественно, не выдержит, идёт время, когда необходимо поменять всю проводку, более надежной и с неплохой степенью защиты. Тут появляется много вопросов. Какой материал необходимо приобрести?
Какую применять схему проводки в доме

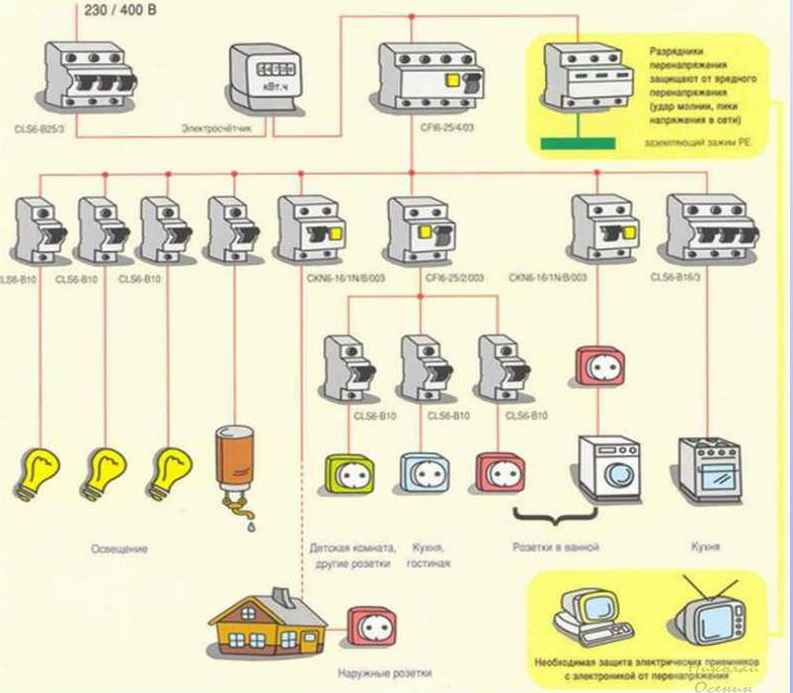

Бытовые электроприборы рассчитаны на 220 V однофазовой сети с дополнительным защитным заземлением. Сечение проводов в доме находится в зависимости от мощности применяемых устройств и их количества. Всю проводку хоть какой квартиры можно разбить на группы:
— группа розеток в комнатах — для 1, 2 х комнат и дальше,
— освещение первой половины квартиры и 2-ой ее части,
— группа с наибольшей нагрузкой — это стиральная машина, посудомоечная машина, электропечь и кондюк,
— группа розеток кухни для микроволновки, холодильника, кухонной техники,
— группа проводки для джакузи, душевой кабины, теплых полов.

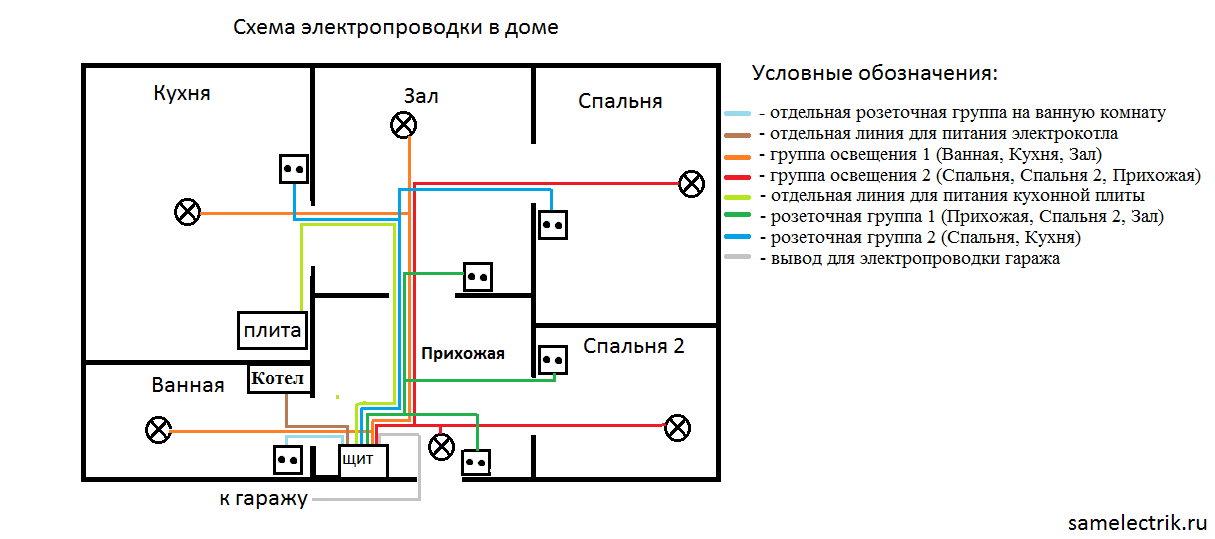

Схемы монтажа проводки в личном доме
Составляя схему проводки в квартире, принципиально предугадать комфортное размещение выключателей, розеток. Так же принципиально учесть заземление электрических устройств, сечение проводников, правильную установку автоматов, УЗО.
Принципиальным моментом при разработке схемы проводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они железные). При всем этом необходимо отдельным медным многожильным проводом соединить шину заземления и железные трубы водоснабжения, железной ванной и трубой канализации (если она железная).

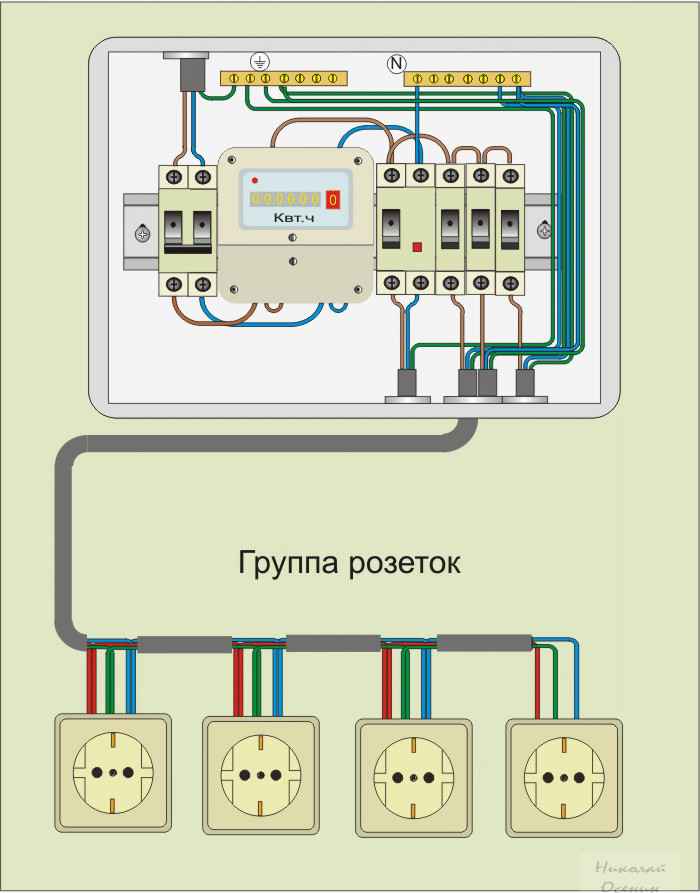

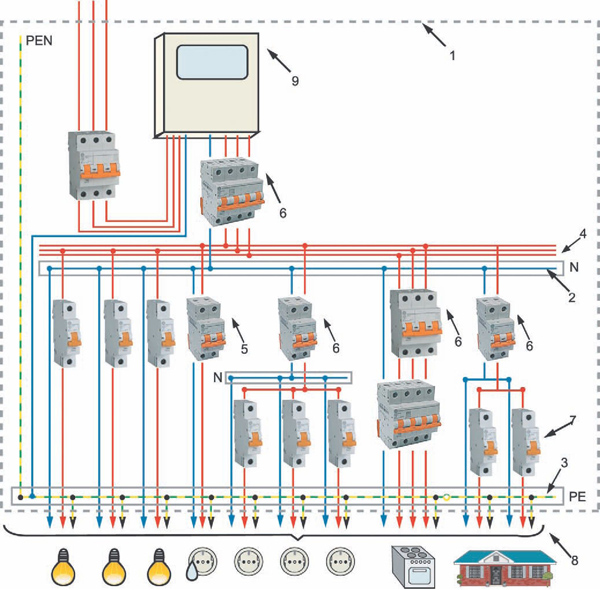

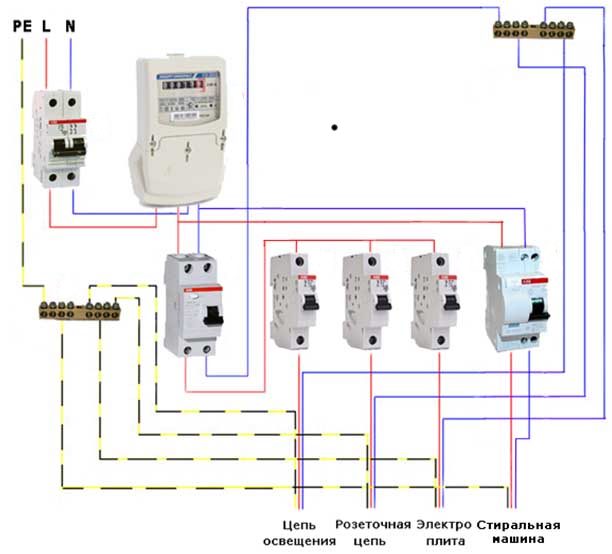

Квартирный либо домовой распределительный щит это есть железный шкаф с вводным автоматическим выключателем с вблизи автоматов, нужных для различных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.
С выхода вводного автомата ставят перемычки с каждой фазы на однофазовый групповой автомат. Если имеется 5 групп, то распределяют нагрузку на эти группы автоматов умеренно. Дальше фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.
Точно распределяются нагрузки по всем другим группам в однофазовой сети. Перемычки проводят от нижней клеммы однофазового автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель либо провод на нагрузку снимается с нижних крем групповых автоматических выключателей.
Схема проекта проводки в доме
Схема проводки своими руками представляет собой графический проект, где тщательно с нанесением условных обозначений указывается место расположения частей схемы, в том числе место прохождения кабелей.
В квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.
Европейский эталон предугадывает установка розеток на уровне 30 см от плинтуса, выключателей на 90 см. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно избрать место расположения розеток для письменного стола. Для некоторых электроприборов (электрическая плита, вытяжка, кондюк) розетка не нужна, питание для них можно взять с автомата, впрямую из шкафа.
Аспекты сотворения схемы проводки

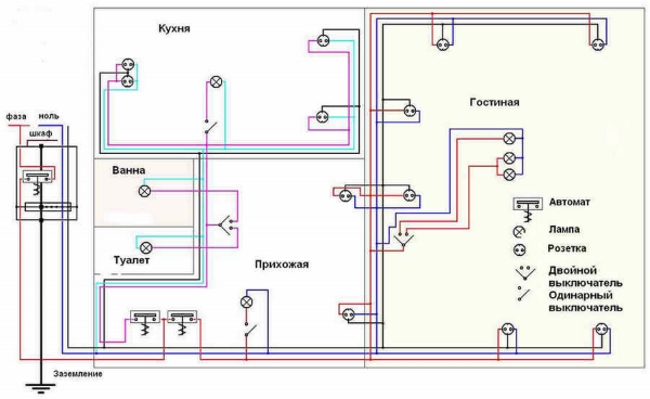

Процесс сотворения схемы проводки в квартире начинают с изображения на бумаге формата А1 всей планировки квартиры. Соблюдаем масштаб 1:100, где указываем название всех помещений, указываем толщину стенок и перегородок. Дальше условными обозначениями помечаем все элементы схемы, где указываем все расстояния от стенок, потолка, углов, пола.
Наступает время поменять схему проводки в доме, на более доброкачественную. В схеме проводки, необходимо отыскать комфортное размещение выключателей, розеток.
Условными обозначениями отмечают розетки, выключатели, автоматы, счетчики, другими словами все электрические элементы сети. Обозначение розеток может быть 1-го вида для герметичного выполнения, и другого для обыденных розеток. Разные обозначения можно применить для различного типа выключателей (сенсорного, дистанционного). Для них обычно делают обозначение одно, но с различным цветом.
Еще вариант схемы проводки в доме
Схемы монтажа проводки в личном доме от схемы квартиры ничем не отличаются. Но схемы для личного дома могут быть составлены для большей мощности, и поболее расширенные с дополнительными группами автоматов, это может быть котельня, ночное освещение дорожек, электрообеспечение бассейна. Схему проводки а личном доме необходимо составить в 2-ух экземплярах, одна для ежедневного использования стремительно придет в негодность.
Проводка в доме
Э лектропроводка в доме очень принципиальная часть проекта. Но если вы строите маленький дачный дом, то делать проект проводки совершенно не непременно. О том, как устанавливается проводка в доме, мы и побеседуем в этой статье.
Как разрабатывается проводка в доме

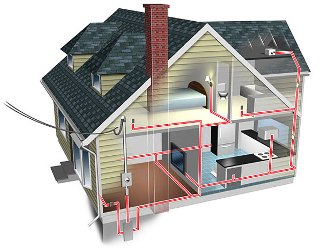

Схема проводки личного дома разрабатывается с учетом расположения электрического оборудования, как снутри дома, так и в прилегающих постройках. Электрической системе пригородного дома предстоит выдержать нагрузку существенно большей мощности, ежели проводке квартиры. Предстоит учитывать освещение прилегающей к дому местности, систему отопления, водоснабжения, кондиционирования и почти все другое.
Разводка проводки с рассредотачиванием цепей
Современные требования по устройству проводки советуют поменять покомнатную разводку на разводку с рассредотачиванием цепей. Лучше поделить цепи проводки по мощности употребления. Такое разделение нужно для подбора сечения кабеля и автоматического выключателя. Для розеток в большинстве случаев применяют провод поперечником 2, 5 мм, для осветительных устройств довольно будет провода поперечником 1,5 мм. Мощность употребления группы розеток рассчитывается на нагрузку, не превосходящую 4,6 кВт, а мощность употребления группы освещения не должна превосходить 3,3 кВт.
Для каждой группы на внутреннем электрощите устанавливается отдельное устройство защитного отключения. О них мы уже гласили в прошлых статьях. Электроснабжение некоторых устройств, таких как электрический бойлер, теплый пол либо электрическая печь в сауне, требуют выделения отдельной электроцепи.
Схема расположения электрического оборудования в доме
Для того, дабы проводка в доме работала безотказно, нужно посчитать количество оборудования, также нарисовать схему, где будут указаны все электроприборы и места их установки. Только после чего вы можете посчитать длину проводов, количество выключателе и розеток. Проводка в доме состоит из счетчика, автоматов, промежных автоматов, проводки, выключателей, розеток и потребителей. Так же не излишним будет стабилизатор тока, в особенности, если у вас неустойчиво напряжение в сети. Стабилизатор для всего дома, дорогостоящее и громоздкое устройство, потому лучше избрать стабилизатор только для дорогостоящих устройств, чувствительных к перепадам напряжения.
Для личного дома более комфортна трехфазная система питания, в данном случае у вас будет возможность подключить трехфазные потребители, к примеру, при устройстве электрического отопления, трехфазный бойлер обеспечит самую большую эффективность работы. Появится возможность рассредотачивания нагрузки по фазам, что дозволит избежать перекоса фаз.
Открытая и закрытая проводка в доме

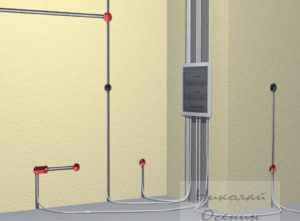

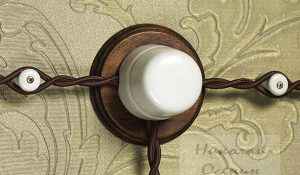

Проводка в доме может быть, как открытой, так и закрытой. Выбор открытой либо закрытой проводки находится в зависимости от строительного материала, из которого построен дом. В древесном доме проводка должна быть только открытого типа. Пожаробезопасности в таком доме нужно уделить самое пристальное внимание. Провода могут быть проложены снутри специального железного гофрированного рукава, что обеспечивает дополнительную защиту древесных стенок дома. В кирпичном доме проводку, обычно, делают закрытого типа.

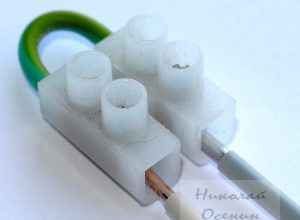

Проводка в доме укрытого типа может быть заменяемой, когда она прокладывается снутри пластмассовых труб и не заменяемой, когда прокладывается в специально выдолбленные штробы. Потом штробы запираются штукатуркой. Кабель должен соответствовать предполагаемой нагрузке. При любом методе прокладывания все соединения проводов производятся в распределительных коробках, к ним должен быть доступ для способности контроля и устранения обрыва цепи.
Установка проводки во мокроватых помещениях
Установка проводки в личном доме должен перейти с неотклонимым учетом требований к расположению выключателей и розеток. Снутри помещений с завышенной влажностью, таких как ванная комната либо сауна, воспрещается внедрение бытовых розеток и установка выключателей. Розетка для электробритвы может подсоединяться к сети только через трансформатор.

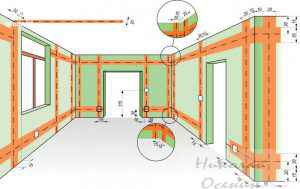

Правила разметки проводки
Разметку начинают с основного пучка кабелей. Обозначают места ответвлений, поворотов, прохождения через стенки. Размечают места размещения выключателей, розеток, осветительных устройств. Правила расположения проводов предписывают располагать проводку, или вертикально, или горизонтально. Сверху провод прокладывается по стенке, на расстоянии 20 см. от потолка. Точное соблюдение правил понижает возможность механического повреждения проводки потом.
Советы по подбору материалов для электросети
Энергопотребление личного дома еще больше квартирного, потому сечение вводного кабеля для личного дома берется около 10 мм 2 . Большая часть розеток предназначается для переносных электроприборов. Нередко однофазовые бытовые розетки объединяют в группы, по 3—5 розеток, при всем этом соединяют их при помощи медного кабеля ВВГнг 3х2,5. Такую группу защищает автоматический выключатель номиналом 16 ампер. Разводка проводки в личном доме с трехфазной бытовой сетью должна перейти с учетом рассредотачивания нагрузки между фазами, для сохранения симметрии фазных напряжений.
Автоматический выключатель, созданный для группы освещения, обычно не превосходит 10 ампер. Если по совокупы мощности употребления всех осветительных приборов в доме нужна автомат большего номинала, то рекомендуется создание очередной группы освещения. В большинстве случаев для питания группы освещения используют кабель ВВГнг 3х1,5.
Для стационарных электроприборов устанавливается розетка нужного номинала по току для однофазовой сети либо трехфазная розетка. Розетку для электроплиты обычно запитывают проводом ВВГнг с 4-мя жилами для трехфазной сети либо с 3-мя для однофазовой. Для питания стиральной машины, равно как и для регулятора теплого пола рекомендуется отдельная линия с автоматическим выключателем нужного номинала. Цепь электропитания розеток прокладывается трехжильным проводом, для обеспечения заземления.
Медная либо дюралевая проводка в доме
Современная проводка в доме прокладывается только медными проводами. Дюралевая проводка в доме существенно легче и дешевле, но она имеет ряд существенных недочетов. Следует избегать соединения дюралевого и медного проводов совместно, так как при всем этом происходит хим реакция с образованием соединений препятствующих контакту проводов.
Преимущество медного провода в еще наименьшем сопротивлении по сопоставлению с дюралевым, не считая того, способность алюминия создавать поверхностную оксидную пленку, имеющую высочайшее сопротивление, приводит к нагреванию контактов, что опасно. Вся электрика дома должна быть устроена очень просто и понятно, это правило является залогом ее безопасности и надежности эксплуатации.
Непременно, установка проводки должен осуществляться только квалифицированным спецом, но знать главные правила и принципы монтажа проводки полезно каждому. Осознание особенностей размещения проводки дозволит избежать механических повреждений во время ремонтных работ в предстоящем. Электрифицировать дом на техническом уровне хорошо сумеет только спец, но ответственность за техно исправность и правильную эксплуатацию проводки несут юзеры.
