Современное жилье довольно трудно представить без освещения. Главную роль играет наличие электричества также это неотъемлемый атрибут жилого помещения. Работа подачи тока происходит с помощью осветительного прибора и регулятора освещения. Очевидно, проще сделать бесперебойную подачу света в каждое помещение, но этот вариант не целесообразен, так как в наше время следует обучаться сберегать электроэнергию. Лучший вариант для комфортного использования светом в доме – это, конечно, двухклавишный выключатель. Он может работать на несколько источников. А именно, его подсоединяют к люстрам с несколькими группами освещения. К примеру, одна из кнопок может зажигать одну лампочку, а другая – другие либо же, на каждую фазу будет рассчитываться по несколько осветительных приборов.
Квартирный установка регулятора подачи света с 2-мя кнопками обычно предусматривается для раздельного санузла, коридоров и уличного освещения во дворе. Невзирая на огромное обилие эксплуатации такового устройства, схема подключения двухклавишного выключателя на две лампочки будет аналогичной.

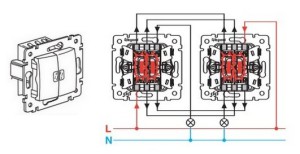

Необходимо отметить, что схема подключения двухклавишного выключателя на две лампочки с 2-мя кнопками и одной, особо не отличается. Если задуматься, одно устройство выключения двухклавишное может быть заменено 2-мя одноклавишными. Перед конкретным монтажом и рассмотрением схемы подключения выключателя, работающего на две лампочки, следует подобрать устройство, соответственный чертам дизайна помещения.
Схема подключения двухклавишного выключателя на две лампочки – установка устройства

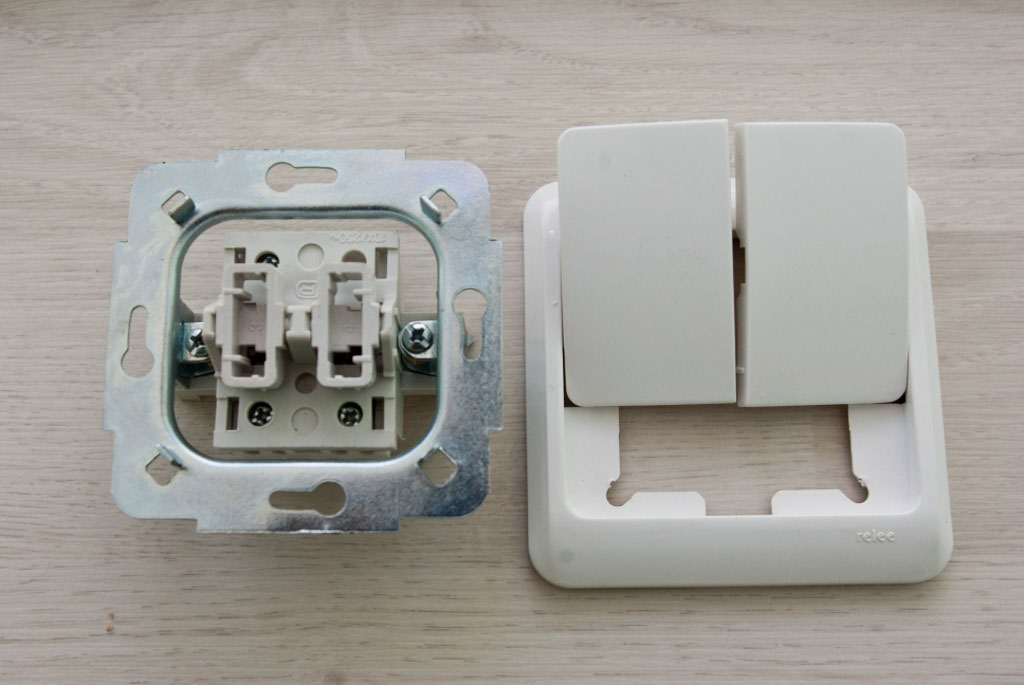

Когда устройство уже на руках, и вы готовы приступить к работе, принципиально найти размещение контактов на устройстве.
Часто, на самом приборе с внутренней стороны указывается правильное их размещение. Там изображаются разомкнутые контакты в нерабочем состоянии плюс их вывод. Итак, с этим разобрались, потом приступаем к работе.
- Сперва обесточиваем жилье. Это делается для вашей же безопасности. Не забудьте удостовериться, что напряжение пропало по всей проводке.

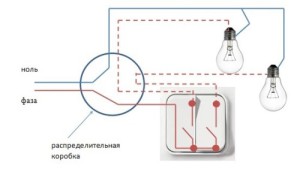

- Собираем схему подключения. Берём нулевые выходы на ток от электрического щита подходящие к светильнику 1 и светильнику 2 их здесь же соединяем.
- Приходящий фазный проводник в регулятор нужно соединить с тем, который ориентирован к контакту двухклавишного выключателя.
- Сейчас провода с зажигателя света: синий и желтоватый. 1-ый пойдет как фазный проводник для осветительного прибора 1, а желтоватый, в свою очередь, к светильнику 2.
- Доходя до распределительной коробки, цепи электричества подключаются в согласовании с группами осветительных приборов.
В конечном итоге, любой из проводников считается коммутированной фазой для каждой из лампочек. Помните, что любой из установленных регуляторов должен разрывать фазу.
Таблица 1. Список применяемых инструментов
Инструменты | Предназначение |
Электрическая дрель | Может употребляться как шуруповерт. |
Фигурная отвертка | Применяется для установки болтов и монтажа выключателя в стенку |
Плоскогубцы | Удерживание проводов, удобство при монтаже, скручивание контактов |
Уровень | Установка выключателя под серьезным углом |
Индикатор | Для определения напряжения |
Перфоратор | Выполнение отверстий в стенке для установки распределительной коробки |
Достоинства установки
Факт в том, что схожая разработка способна производить работу сразу 2-ух осветительных приборов в доме, необязательно в одном доме. Сейчас двухклавишный аппарат пользуется большой популярностью, а, означает велик спрос на его установка.
Очередной принципиальный атрибут – это, конечно, регулирование яркости в комнате. Такая ситуация знакома, если один источник света по собственной мощности уступает другому.
Сфера использования
Принято применять приборы, установку которых помогает совершить, не только лишь в домашних критериях, но и в подъездах, для уличного освещения, также подвальных помещений. Помните, что установка выключателей в ванных комнатах и туалетах предусматривается только с наружной стороны. Исходя из широты применения устройства для регулирования освещения, может быть разработана новенькая схема подключения на две лампочки.
