Схемы датчика движения для освещения

Датчик движения – электронное устройство, реагирующее на возникновение и перемещение объектов в области деяния замыканием цепи питания. Зависимо от угла обзора и других рабочих характеристик устройства можно удачно использовать для охраны объектов, обеспечения неопасного прохода в темное время суток и для других целей, связанных с бытовой и проф деятельностью человека. Внедрение датчиков в быту и на коммерческих объектах продиктовано соображениями безопасности, также необходимостью экономии электроэнергии и иных ресурсов в местах, где в их неизменном расходовании нет необходимости.

Схема датчиков движения для освещения

Под задней крышкой устройства установлена клеммная колодка с 3-мя цветными проводами, выведенными за границы корпуса. Провода подключают к клеммным зажимам либо к изолированным наконечникам, если подключение осуществляется с применением многожильного кабеля. Датчик подключен к сети, питание проходит по карему проводу фазы L и по синему проводу нулевой фазы. На выходе из корпуса обе фазы идут к лампе накаливания осветительного устройства либо к другим устройствам, включение которых нужно при возникновении признаков движения в зоне деяния. Если в области чувствительности отмечается движение, устройство срабатывает, происходит замыкание контакта реле с подачей тока на лампу, и она врубается.

Получить исчерпающую информацию о конструкции обретенного датчика движения можно из приложенной к устройству аннотации производителя. Не считая того, схематичное изображение рационального метода подключения обозначено на крышке модели.

Принцип деяния прост. При возникновении перемещающегося объекта в зоне деяния одномоментно замыкается электрическая сеть, включая присоединенные к датчику приборы и оборудование: освещение, системы кондиционирования и вентиляции и т.д. При отсутствии признаков движения в течение определенного промежутка времени электрическая цепь размыкается, все устройства выключаются. Таким макаром удается избежать непрерывной эксплуатации энергоемких устройств и экономично расходовать их рабочий ресурс.

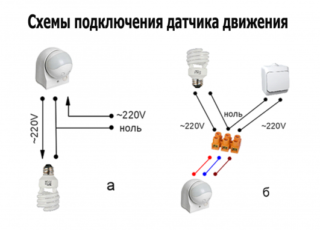

Подключение датчиков освещения

Монтажные работы производятся в таковой последовательности:

Изучается принципная схема подключения фазного провода, приложенная к аннотации устройства.
Снимается крышка корпуса.
Устройство подключается к сети питания при помощи проводов, которые фиксируются на винтообразных зажимах клеммной колодки.
Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля осветительного прибора. В питающем кабеле ноль обозначен синим цветом, фаза – карим. У кабеля, присоединенного к датчику, изоляция фазного провода окрашена в белоснежный цвет, нулевая — в зеленоватый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Раздельно соединяются фазные провода, раздельно – нулевые провода сети, датчика и осветительного прибора. Потом соединяют красный кабель датчика и карий фазный кабель осветительного прибора.

Ошибка при подключении проводов может привести к суровой поломке и сгоранию устройства. Если без помощи других подключить приборы не выходит, стоит пользоваться квалифицированной помощью профессионалов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

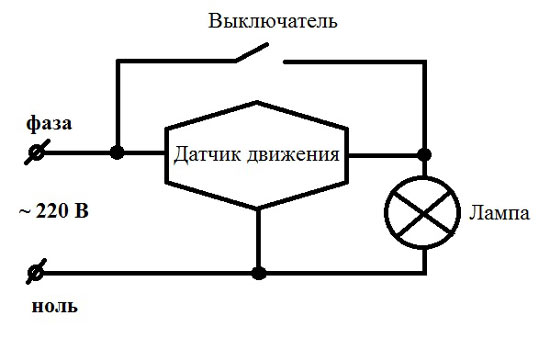

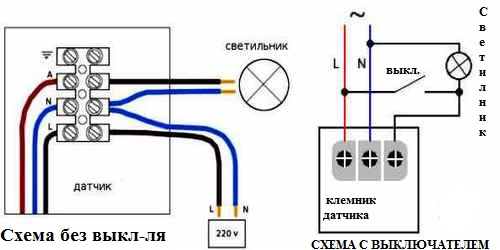

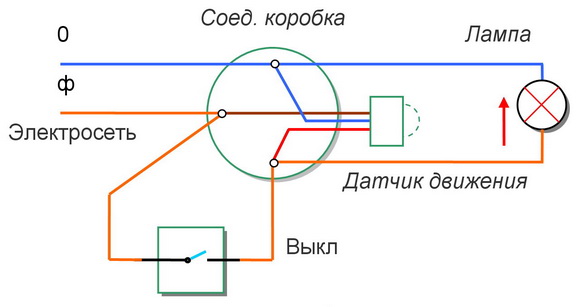

Схема подключения ДД с выключателем для уличного освещения

Если включить питание в зоне слежения нужно вне момента его срабатывания, к сети дополнительно подсоединяют выключатель. Его наличие не отражается на работе контролирующего устройства, так как в этом случае применяется параллельная схема подключения. Датчик как и раньше делает свою работу по обнаружению перемещающихся объектов и коммутации присоединенных к сети устройств. В свою очередь, выключатель позволяет:

эксплуатировать фонари, вентиляцию и остальные устройства независимо от датчика;
продлить время их деяния после того, когда цепь в реле размыкается;
продублировать работу датчика, управляя освещением в принудительном режиме.

Установку выключателя на выходе из дома в неосвещенную зону можно именовать целесообразной. Такое решение не востребует больших издержек, зато повысит уровень безопасности при перемещении по местности около дома в неосвещенное время суток.

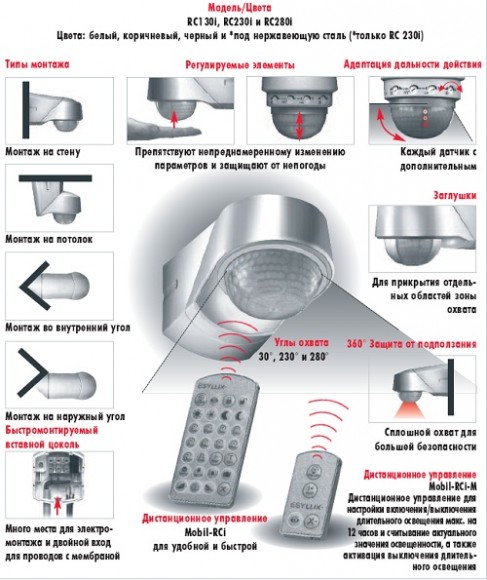

Советы по выбору места монтажа

Верная установка датчика движения для включения света подразумевает учет следующих моментов:

Сбалансированный вариант расположения – область соприкосновения освещенного и темного участка объекта. Принципиально, дабы устройство реагировало на движение сходу на границе неосвещенной зоны, немедля включая осветительный прибор при переходе перемещающегося человека на темную часть местности.
Благодаря регулируемому основанию можно фокусировать устройство в подходящую точку зоны наблюдения – к примеру, на калитку ворот личного дома либо на заезд на местность коммерческого объекта. Инфракрасное излучение направляется в сторону, где возникновение перемещающихся объектов более возможно и оперативное срабатывание гарантировано.

В помещении маленький площади датчик лучше устанавливать в высшей части стенки, в личном доме – на самой высочайшей части строения. Данный метод установки дозволит окутать огромную местность

Настройка после подключения

Гибкие опции датчика позволяют учитывать особенности объекта и достигнуть оперативной реакции устройства при возникновении признаков движения. Подавляющее большая часть современных моделей предлагают обладателю избрать на свое усмотрение три главных параметра – задержку отключения «TIME», порог освещенности окружающей среды «LUX» и степень чувствительности к инфракрасному излучению «SENS».

Все опции датчика инсталлируются и тестируются в экспериментальном режиме до заслуги хороших результатов. Высшую частоту срабатывания либо низкую чувствительность можно поправить, меняя подобающую настройку в огромную либо наименьшую сторону. По мере надобности, к выполнению монтажных работ и дополнительных опций можно подключить профессионалов компании-продавца. Также у них можно получить консультации по всем нюансам эксплуатации и обслуживания датчика.

Схема датчика движения: LX01, принципная электрическая схема, подключение, правила установки

На данное время более распространенным и пользующимся популярностью устройством для обнаружения движения является большой, пассивный, инфракрасный сенсор движения.

Принцип его деяния основан на приеме термического излучения от любого объекта пироэлектрическим инфракрасным приемником. Этот элемент работает вместе с полевым транзистором, который выступает в качестве подготовительного усилителя.

Для того дабы спектр термический волны излучаемой человечьим телом (5 – 14 МКМ) воспринимался фотоприемником, используют особые светофильтры

Для минимизации неверных срабатываний в конструкцию датчика включены два таких приемника подсоединенных по встречной схеме.

Зависимо от наружной засветки и температуры генерируются напряжения каждым датчиком в отдельности. Их сигналы вычитаются и компенсируются, при превышении пороговой величины срабатывает реакция устройства на движение.

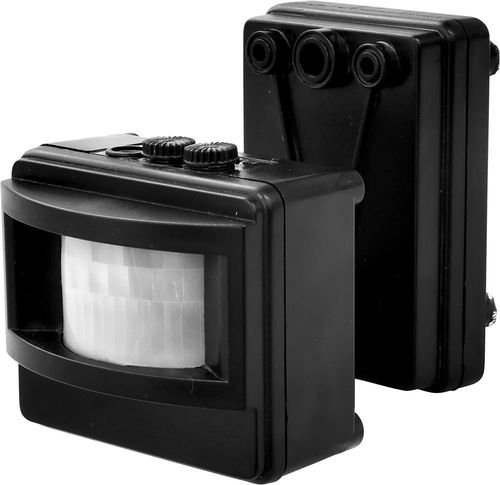

Датчик движения LX01

Для примера возьмем сенсор LX01. Устройство состоит из 2-ух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены детекторы: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Детекторы прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце размещены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного устройства.

Устройство предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от сенсоров использующихся только для систем тревожной сигнализации устройство имеет дополнительные характеристики, регулирующие срабатывание.

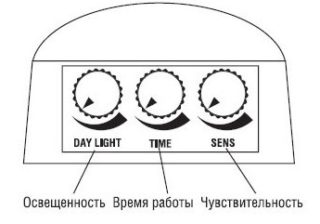

Регулятор «TIME» – регулирует время по истечении, которого устройство выключает освещение, если человек продолжает находиться в зоне деяния устройства то свет будет включен повторно.

В отличии от сенсоров присутствия датчики движения при повторной коммутации на сто процентов включают и выключают осветительный устройство в резвом темпе, что, при неверной настройке периода срабатывания, приводит к миганию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность устройства и позволяет точно найти порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического детектора сенсора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические характеристики датчика движения LX01

Угол зоны сканирования 1200.
Наибольшая дальность обнаружения 12м.
Питание: переменный ток от 180 до 240В при 20мА.
Критическая нагрузка 1200Вт при 5А.
Время отключения 5сек-600сек.
Светочувствительность в спектре 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -100С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

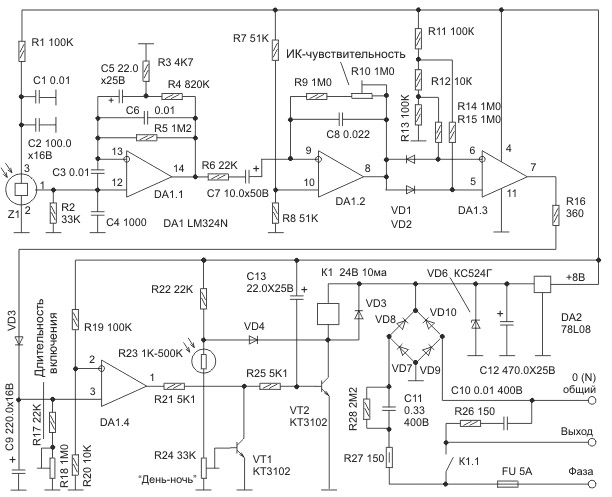

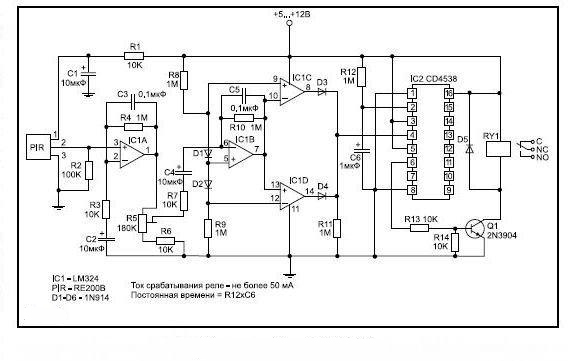

Принципная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный детектор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

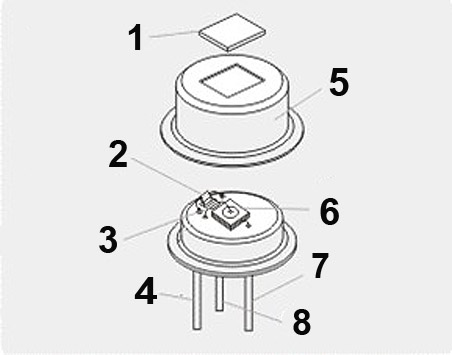

	1. Светофильтующая пластинка. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический детектор это пластинка прозрачного кварца, пропускающая лучи ИК-диапазона и глиняний детектор.

Так же в корпусе находится усилитель, который согласует высочайшее выходное напряжение, поступающее с детектора.

Пироэлектрический детектор RE-46, который применяется в сенсоре движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из 4 каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение корректировки поступающего сигнала с последующей передачей на 3-ий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание за ранее обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Необходимо подчеркнуть, что при таком принципе обработки поступающих сигналов определение перемещающегося объекта сводится не к регистрации наличия термического излучения, а на выявлении динамического конфигурации такового излучения.

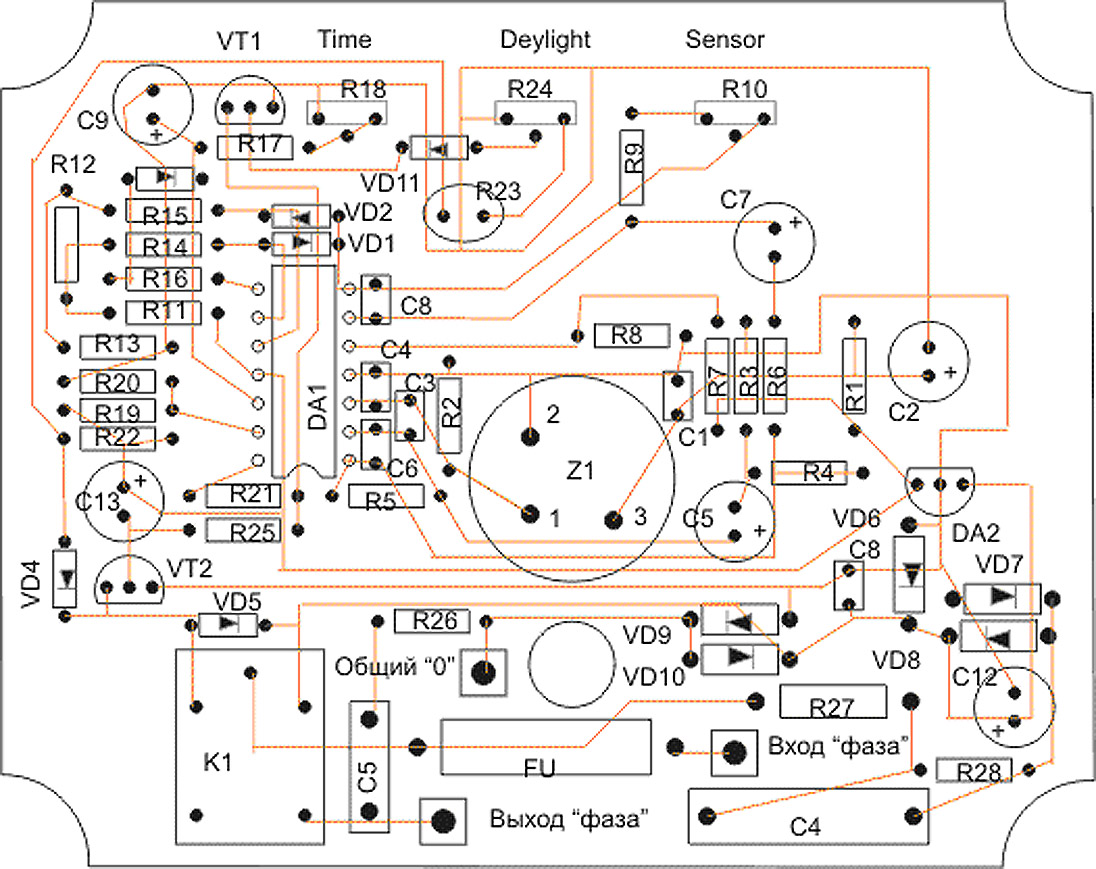

Фоторезистор (R23), определяющий уровень наружного освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность возрастает, то сопротивление фоторезистора падает, соответственно ток у базы транзистора возрастает. Он раскрывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким макаром, воспрещается поступление сигнала с каскада DD1.4 на базисную клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодиком VD4 на весь период активной фазы.

Читайте по теме: Подключение через реле 4 контактное схема подключения

Устройство работает от обыкновенной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Дальше напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Завышенное напряжение, которое появляется на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле появляются коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

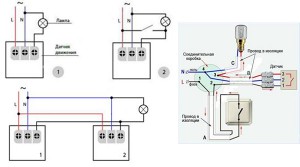

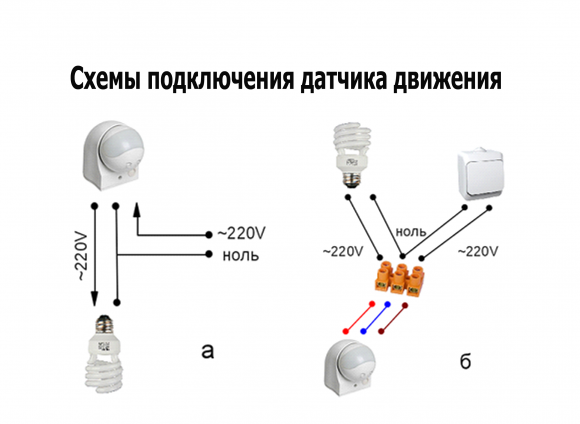

Схемы подключения

Эта модель рассчитана на конкретное подключение осветительных устройств запитанных от электросети с переменным током 220В, но ограниченна в мощности присоединяемых устройств менее 1 КВт.

Для дополнительного контроля освещения, который предугадывает, как автоматическое, так и ручное включение осветительного устройства применяется такая схема соединения датчика движения через распределительную коробку.

Может быть подключение нескольких сенсоров движения для контроля 1-го осветительного устройства. Такие схемы применяются для освежения лестниц либо длинноватых коридоров, которые не могут полностью контролироваться одним сенсором.

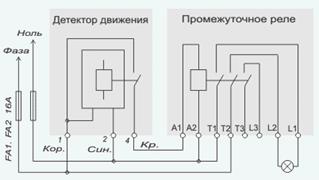

Для того дабы прирастить критическую нагрузку применяют метод подсоединения датчика движения через промежуточное реле.

В данном случае наибольшая мощность употребления будет ограничиваться только параметрами нагрузочной возможности применяемого промежуточного реле. Таким макаром, можно подключать массивные галогенные прожектора с нагрузкой в несколько киловатт.

Применяя, в качестве осветительных частей, ртутные лампы дневного света, следует держать в голове, что период между включениями должен соответствовать времени остывания лампы.

Правила установки датчика движения

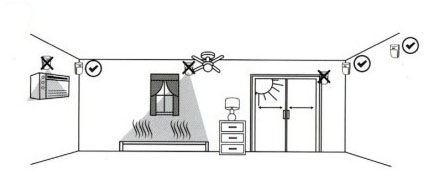

На стабильность и эффективность функционирования системы тревожной сигнализации оказывает влияние место, выбранное для установки сенсора движения.

При всем этом нужно верно избрать не только лишь общую схему, но и точку подключения в каждом помещении. Определяя ее нужно свести к минимуму негативное воздействие наружных причин, которые могут привести к неверному срабатыванию системы сигнализации.

Следует избегать попадания в область срабатывания конвекционных и насыщенных воздушных потоков (кондюки и батареи отопления), а так же прямых солнечных лучей.

Не считая того, поверхность, на которую устанавливается датчик, не должна подвергаться дрожанию и вибрациям (от открывания двери либо окна).

Обычная установка сенсора – в затененном углу комнаты на высоте менее 2,4-3м с направлением зоны сканирования на центр помещения.

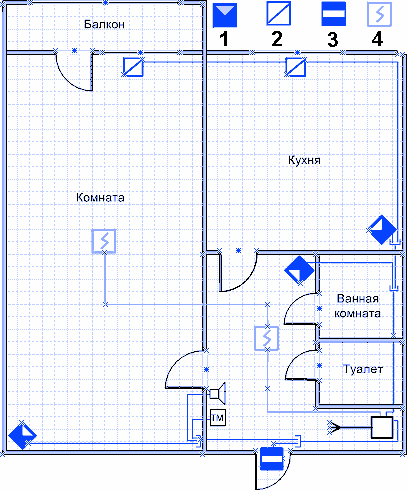

Обозначения на схеме:
1. Датчик движения
2. Детектор разбития стекла
3. Геркон
4. Сенсор дыма

Cхема подключения датчика движения для освещения

В критериях жёсткой экономии денег, все способы неплохи. Внедрение современных технологий в бытовых критериях помогает по частицам добиваться осязаемых результатов. Потребление электроэнергии в ближайшее время перетерпело изменений. Прогресс затронул энергетику. Это и внедрение новых световых устройств, и механизм работы техники. Пример эффективности и экономичности – это программируемая умственная схема, подключения либо отключения при помощи датчика движения, устройств для освещения помещения. Взаимосвязанные приборы последовательно соединённые, применяют электроэнергию при необходимости и что важно, при отсутствии потребности в свете отключают лампочки. В связи с тем, что современные бытовые источники света владеют низкими энергетическими затратами при включении, достигается экономия электричества и полезное внедрение ресурса световых устройств.

Принцип деяния, получивший распространение

Свет врубается, отключается по команде, поступающей от линзы к фотоэлементу, замыкающему либо разрывающему электрическую цепь. Детектор собирает информацию при помощи инфракрасного поля чувствительного к температурным изменениям и передвижениям источника тепла. Эффективность чувствительных частей достигается внедрением пассивных и активных зон, расположенных в шахматном порядке чередования.

Понимаете ли вы, что есть активные и пассивные датчики движения. Они отличаются по принципу деяния. Активные действуют по принципу эхолокатора, излучая волны, и ловя их отражения, а пассивный настроен лишь на восприятие сигнала.

Также различают датчики движения по конструктивным особенностям и методу деяния. Есть главные типы, которые используются в разных схемах подключения устройств освещения. Разница заключается в применяемых чувствительных элементах:

Инфракрасные;
Ультразвуковые либо микроволновые;
Комбинированные. В конструкции применяются несколько типов детекторов.

Современные устройства могут оснащаться различными способами подключения. Это может быть отлично знакомая проводная система, животрепещуще кабельное соединение либо получающая огромное распространение беспроводная. В некоторых случаях используются устройства, подключаемые при помощи радиосигнала.

Область использования схожих дсенсоров широка и ограничивается только полётом фантазии конструкторов. Они встречаются в технике, созданной для освещения, кондиционирования, охраны, также военного применения. Во всех областях применяются детекторы, работающие на одном и том же принципе, но различаются по характеристикам:

Реакции на тепло, скорость движения;
Температурные режимы;
Степени защиты от наружного воздействия;
Функциональности;
Программируемости.

Исходя из перечисленных причин, нужны датчики движения в разных исполнениях. Они могут быть интегрированы в один корпус устройства или предлагается как отдельное изделие, встраиваемое в общую схему. Распространение получили датчики в личном корпусе из-за удобства при установке, эксплуатации.

Обилие датчиков движения для дома

Бытовая специфичность выдвигает к изготовителям устройств, применяемых в домашних схемах освещения обыкновенные, но значительные требования. Изделия должны быть неопасными, надёжными в эксплуатации, иметь симпатичную цена, дабы присутствовала финансовая выгода внедрения устройства. Потому компании выпускающие датчики выработали аспекты и методологию по производству, дабы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким макаром, на прилавках магазинов появилось огромное количество датчиков движения для освещения, отличающиеся по настройкам:

Задаётся время на включение и отключение света. Зависимо от метода использования интервал варьирует во временных границах с 5 секунд до 10 минут;
Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы врубаются при понижении светового порога ниже данного параметра, и выключается при увеличении;
Реакция на перемещения находится в зависимости от чувствительности датчика. Чувствительные элементы применяются в охранных сигнализациях.

Предлагаются изделия, обеспечивающие различные запросы, потому при выборе изделия нужно обусловиться с требуемыми параметрами:

Условия работы устройства – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус нужна и крепления. Предлагаются изделия во влаго— и пылезащитным выполнении, с кронштейнами, крепежами на липкой базе;
Энерго возможности датчика. От этого зависит, с какими устройствами по мощности он совместим, габаритные размеры, характеристики монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим чертам для 1-го устройства, либо группы устройств;
Месторасположения и зона деяния. Учитывайте, что устройства с разными чувствительными элементами имеют свои особенности. Термические элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, так как понижается показатель теплопроводимости. В то же время для ультразвука эти помехи не неувязка, но окружающие источники излучений вредят чувствительному элементу, прямо до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность деяния;
Характеристики времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Хорошо подобранные циклы срабатывания обеспечат последовательное включение света, прививая работу устройства под помещение;
Радиус деяния фотоэлемента. Есть датчики, способные обхватывать зону деяния в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стенке.

Установка и подключение датчика движения по схеме

Подобрав изделие, отвечающее выдвигаемым требованиям и соответственное характеристикам устройств, с которыми предстоит совместная работа, его нужно хорошо установить. Процесс монтажа легкий. При выполнении, учитываются пожелания, изложенные в аннотации по эксплуатации устройства. Для упрощения работы предлагается такая схема подключения датчика движения для освещения к светильнику. Под задней крышкой датчика размещены клеммы подключения. К трём из них уже подключен датчик, оставшиеся свободные созданы для наружных проводов. При монтаже многожильного провода, для удобства работы используются особые наконечники НШВИ.

Дабы датчик обеспечить питанием сети к клеммам подключают:

Фазу – карий провод;
Ноль – синий провод.

Фазу и ноль подключают к подходящим проводам осветительный прибор, перед окончательным соединением сверяются с сопроводительной аннотацией изделия. Закрепляются наконечники при помощи предусмотренных крепежей в разъёмах, при необходимости открытые участки изолируются особыми материалами.

Крышка устанавливается на место и начинается работа по соединению в распределительной коробке. В нее сводится пучок из 7 проводов:

Три заходят от датчика движения;
Два от осветительного устройства;
Два питающих – фаза и ноль.

Соединение приводится в серьезной последовательности:

Соединяются фазы датчика и питания (белоснежный и карий);
Три ноля – датчика (зелёный), питания и устройства (синие);
Оставшиеся провода от датчика (красный), устройства (карий) соединяются в отдельный блок.

После окончания шага соединительных изоляционных операций, следует проверить работу. Подключается напряжение и проверяется реакция элемента датчика на движение. Если работы проведены в описанной последовательности и согласованы с аннотацией, то устройство будет исправно работать.

Лучше, дабы в схему заходил выключатель, для отключения устройств из сети. К примеру, при проведении замены частей схемы.

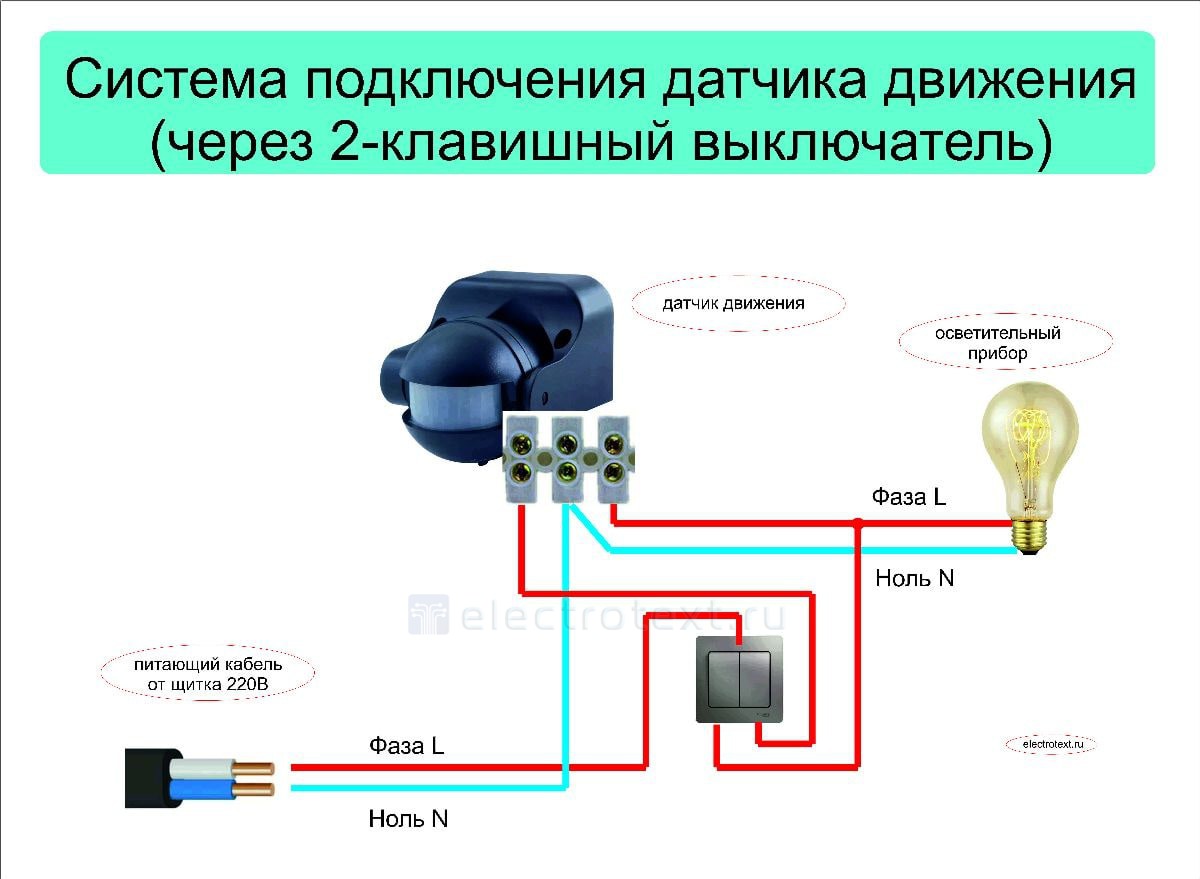

Популярностью пользуется схема подключения датчика движения для освещения с принудительным включением устройства. Таковой вариант животрепещущ для жилого помещения, так как нужна включённый свет при отсутствии движения в зоне деяния чувствительного элемента. Хитрых усовершенствований такая схема не просит, пригодится добавить в схему выключатель параллельно датчику движения. Такое улучшение наращивает комфорт в квартире. При необходимости осветительные приборы переводятся в состояние неизменной работы.

Полезно придерживаться принципа параллельности в схеме подключения при монтаже 2-ух датчиков. Данная схема подходит и для 3-х, 4 устройств. Так, достигается дублирование схем. При всем этом размещение выключателя поменять не нужна, но учитывается факт неотклонимого подключения фазы выключателя к участку, находящемуся между датчиком и осветительным устройством. Такое размещение обеспечит выключение либо включение света в обход датчика движения.

Настройка датчика – принципиальная и обычная процедура

Для получения требуемых характеристик работы устройства предусмотрены регуляторы, находящиеся на корпусе:

«Time» обозначает управление временных характеристик включения и отключения света;
«Lux» предназначен для автоматического включения датчика при понижении наружного освещения.

Сейчас можно тихо эксплуатировать благо цивилизации, с удобством и комфортом, получая при всем этом дивиденды в виде экономии электроэнергии.
