Современный дом либо квартиру нереально представить без таких бытовых устройств, как телек, стиральная машина, холодильник, микроволновая печь, также различного оборудования, к примеру, бойлер и почти все другое. Но они все питаются от электросети, и потому должна быть предусмотрена защита от деяния электрического тока с целью обеспечения их обычной работы, а самое главное – человека от поражения электрическим током.
Хорошо спроектированная и смонтированная система заземления, соединяющая корпуса устройств и оборудования с заземляющим контуром и являющаяся принципиальной частью системы электроснабжения дома, как раз и делает данную функцию.
При случайном прикосновении к железному корпусу заземленного оборудования, на котором вследствие неисправности появилось напряжение, ток пойдет в землю через заземляющий проводник, имеющий существенно наименьшее сопротивление по сопоставлению с телом человека, тем защищая его от поражения электрическим током.

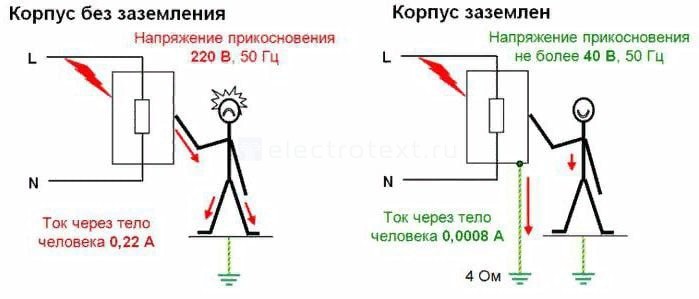

Схема прохождения тока при незаземленном и заземленном корпусе устройства
Защита электроприборов осуществляется следующим образом. При их подключении поначалу включатся заземляющие контакты, и только потом рабочие элементы, пропускающие электрический ток. В случае замыкания фазы на корпус происходит секундное срабатывание автоматического выключателя и отключение электроснабжения.
Виды заземляющих систем
В согласовании с главой 1.7 Правил устройства электроустановок (ПУЭ) выделяются две главные группы систем:
Буквенные обозначения аббревиатуры систем защитного заземления представлены в таблице:

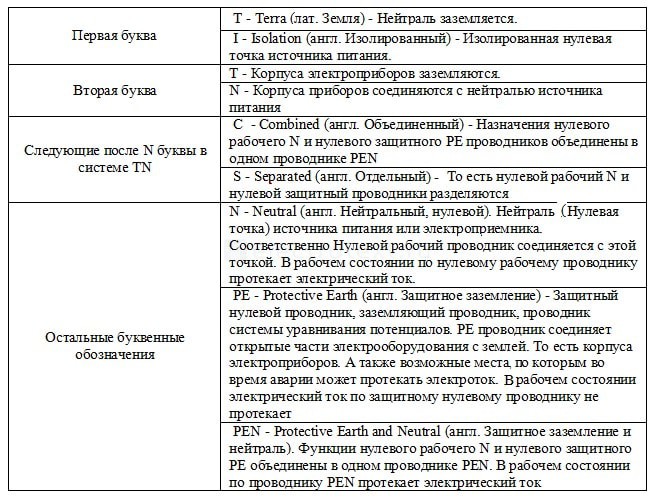

Буквенные обозначения аббревиатуры систем защитного заземления
Система заземления TN
Данная система получила наибольшее распространение. Черта ее разновидностей представлена в таблице:

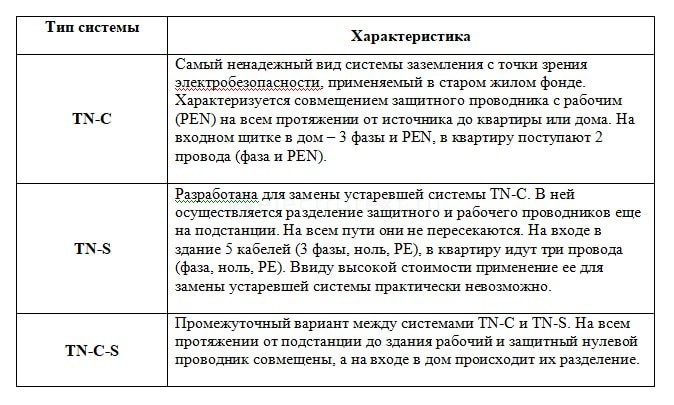

разновидности систем заземления TN
Система заземления TN-C-S. Описание. Схема
Данный вид системы представляет собой компромиссный вариант между старенькой русской системой TN-C и современной неопасной системой TN-S.

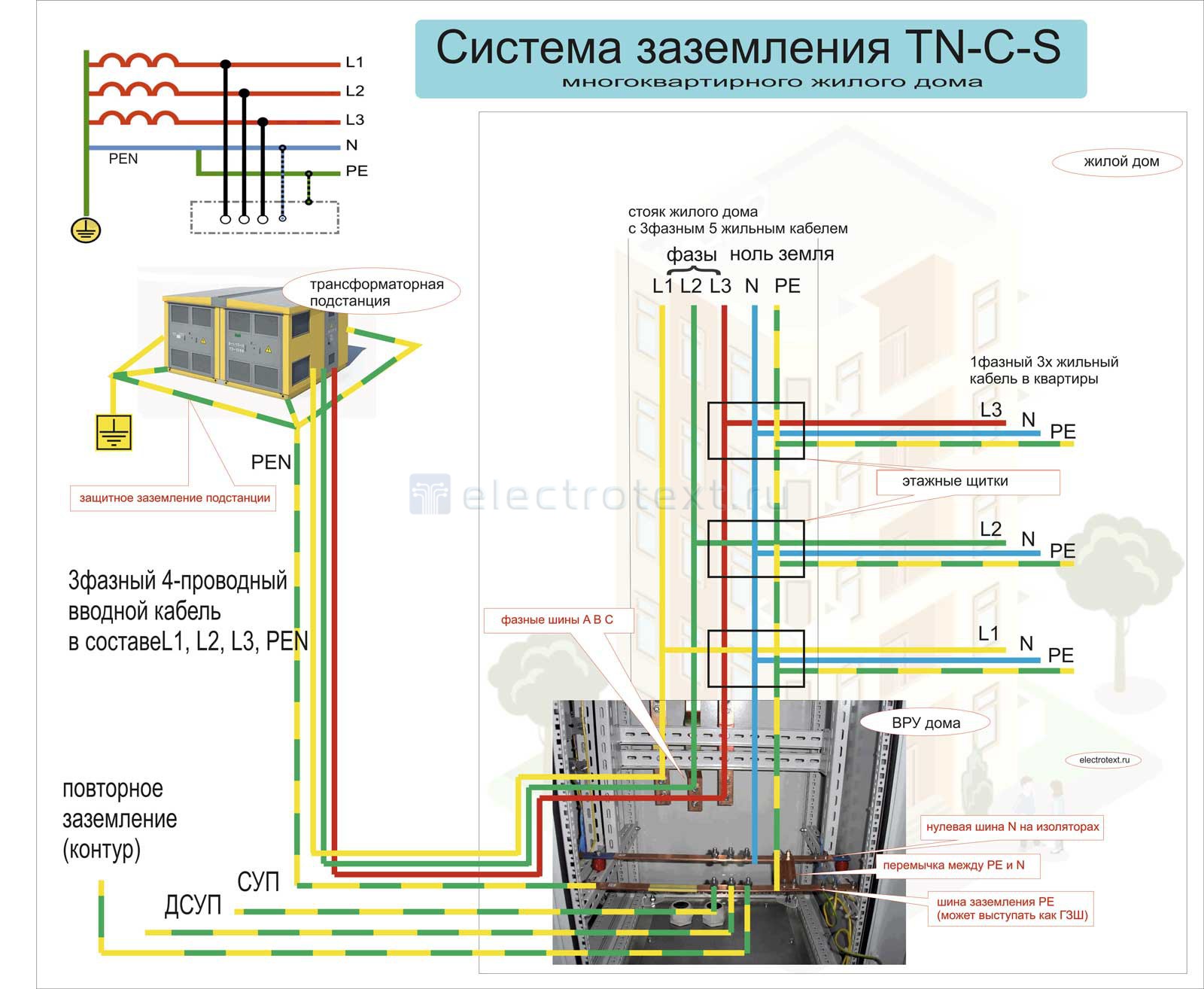

система TN-C-S
Описание системы заземления TN-C-S
Возникновение TN-C-S связано с тем, что для прокладки системы TN-S нужна много новых кабелей большой протяженности между потребителем и подстанцией. А это просит огромных издержек и, вследствие чего, часто, использование ее фактически нереально. В то время как вариант TN-C-S обеспечивает требуемые нормы электробезопасности при существенно наименьших издержек на ее установка. Потому он является главным при монтаже электроснабжения современных построек, хотя и у него есть суровый минус, заключающийся в том, что если произойдет обрыв PNE на участке полосы до его разделения на N и PE, то и сам защитный проводник PE и все корпуса заземленного оборудования окажутся под напряжением.
Принцип деяния системы заземления TN-C-S
Согласно схеме, от трансформаторной подстанции (источника питания) до вводного распределительного устройства (ВРУ) личного либо многоквартирного дома электропитание подается при помощи 3-х фаз и PEN, объединяющего функции нулевого рабочего N и защитного PE проводников.

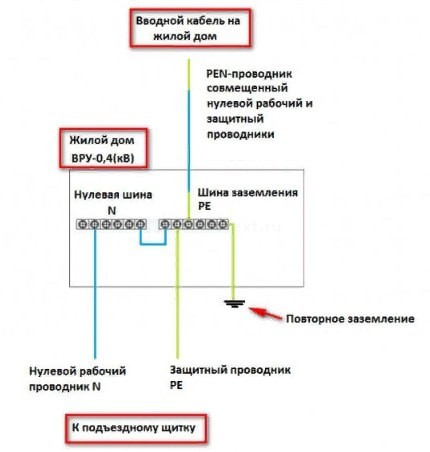

Вводно-распределительное устройство
Во ВРУ, где PEN делится на проводники N и PE, размещаются:
- — шина заземления, которая повторно заземляется при ее соединении с контуром заземления строения;
- — нулевая шина.
Провод PEN из вводного кабеля подключается к шине заземления. Между нулевой шиной и шиной заземления делается перемычка.
Вид ВРУ дома Вид электрического щитка подъезда Электрические щитки подъезда и квартиры при применении TN-C-S
СИСТЕМА ЗАЗЕМЛЕНИЯ TN-C-S! В КАКИХ СЛУЧАЯХ Применять СИСТЕМУ ЗАЗЕМЛЕНИЯ TN-C-S?!
Технологические процессы не стоят на месте и с каждым деньком продвигаются только вперед, невзирая на огромное количество инноваций, большая часть населения Русской Федерации применяют старенькый эталон заземления сетей электричества TN-C. Любой из нас помнит те времена, когда зарубежные бытовые приборы начали укомплектовывать трехштекерными электровилками, многие до сего времени не знают, зачем нужен 3-ий штекер на вилке. Для полного осознания, для чего нужна данная система, нужно со всеми подробностями проанализировать, чем является система заземления TN-C-S и как она применяется в современных электрических сетях. В данной статье мы поведаем положительные и отрицательные свойства заземления, которые были ранее и нововведения TN-C-S.
Главные системы заземления
Жилой фонд Русской Федерации при подключении жилых помещений употребляет следующие системы заземления электросетей:
Одной из более узнаваемых систем заземления является TN-C, но по современным меркам она издавна устарела и не может соответствовать мировым эталонам. Древняя система занимает большая часть всех присоединенных электросетей в стране. Для заземления TN-C нужна трансформаторно-понижающая подстанция, она должна обслуживать огромное количество жилых зданий, муниципальных либо личных, зависимо от установки.
В данном варианте нулевая точка подстанции трансформатора вполне заземлена. Подключение проводника осуществляется к точке PEN, потом подается в жилое помещение для выполнения функции нулевого работающего PN и провода защиты РЕ. Данная система является более экономичной и обычной, по этой причине она не может отвечать нужным требованиям по безопасности электрических сетей. По требованиям ПУЭ данную систему не рекомендуется применять в помещениях с влагой превосходящие нормы, бани ванные бассейны.

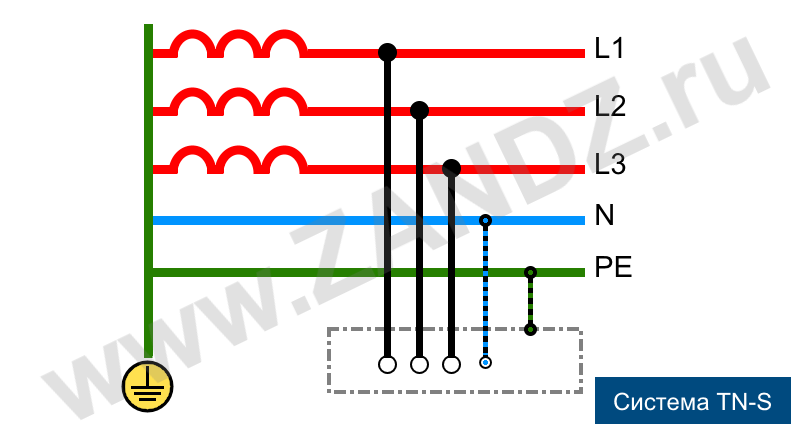

В случае с системой TN-S нулевой PN и провод защиты РЕ проводятся раздельно. Таковой тип электроснабжения вполне соответствует нормам безопасности и нередко применяется для электроснабжения маленьких микрорайонов. Использование данной системы исключает поражение электрическим током рядовых людей.
Особенности схемы системы заземления TN-C-S
Устаревшая система TN-C не может быть изменена под более современную систему TN-S, в текущее время не представляется вероятным поменять имеющиеся системы старенького типа из-за высочайшей цены нужных работ и материалов. Безопасность сети электричества впрямую находится в зависимости от имеющейся системы, для модификации устаревшей сети электричества можно применять новейшую систему TN-C-S, которая совмещает внутри себя обе системы TN-C и TN-S.
Работа новейшей системы заключается в том, что подстанции с распределительным устройством ВРУ идут с одним проводником PEN, подводимым к жилым зданиям. Распределительные устройства ВРУ, которые подключаются к личным либо многоквартирным домам, оборудуются повторным заземлением, в данном случае выходит разделение PEN на ноль PN и проводник с защитой РЕ.
На ниже представленной схеме мы можем следить заземление TN-C-S с клеммами нагрузки по трем фазам подводимых к четырем проводникам, из них получаются три фазы в виде провода А, В, С, и последний провод с нейтральным проводом PN.
РЕ делает функцию перемычки между корпусом из металла электрического устройства и контуром заземления. Сеть подключается к дому в виде одной фазы при наличии 1-го провода с нейтральным PN, который заземляется от железного корпуса.
Контуры заземления и как их верно выполнить?
Система заземления TN-C-S нередко применяется в высотных домах, так как старенькые системы опасны для человека и очень пожароопасные. Большая часть пожаров случается конкретно из-за устаревших опасных систем электроснабжения высотных домов. Для обновления электроснабжения нужна команда высокопрофессиональных электриков. Данным видом работ занимаются только мастера и специализирующиеся на данном вопросе компании.
Проф рабочие сделают все нужные переключения в ВРУ высотного дома, потом устанавливают дополнительное заземление.
Многие не совершенно грамотные и разбирающиеся в электрике индивиды, живущие в многоквартирном доме, нередко пробуют подключить свою раздельно взятую квартиру по принципу новейшей системы заземления TN-C-S.
Для воплощения данной цели некоторые люди применяют канализационные стояки либо трубы отопления и водопровода в качестве заземления. Такие манипуляции категорически запрещены законом Русской Федерации и караются в согласовании с действующим законодательством. Подобные деяния могут привести к поражению электрическим током рядовых людей живущих в одном подъезде с совместной линией коммуникаций. Вприбавок ко всему перечисленному, такие деяния приводят к резвому износу коммуникационных железных труб и счетчиков контроля воды и тепла.
В своем личном доме выполнить дополнительное заземление не составит особенной трудности. Более распространенным и обычным методом является замкнутая схема, которая создается в виде треугольника.
Для воплощения схожей схемы нужен железный проводник, закопанный в землю на глубину около метра, в виде электрода можно применять обыденный металлопрокатный уголок из стали, в виде перемычки можно применять железную платину, арматуру можно применять как заземляющий проводник. Конструкция обязана иметь поперечное сечение в границах 50мм 2.
Плюсы и минусы TN-C-S
Любая система имеет сильные и слабенькие стороны, но отыскать сбалансированный вариант, который бы устраивал все за и против нелегко. Система заземления TN-C-S обладает обилием положительных свойств. Простота в использовании и ее экономичность дает огромное количество положительных отзывов в эксплуатационных свойствах. Безопасность, которую несет данная система можно отнести к более действенным средствам по защите от поражения электрическим током.
Посреди минусов данной системы можно следить следующие аспекты, когда происходит разрыв проводника PEN, то железный корпус и проводник РЕ будут находиться под напряжением и могут нанести вред. При разработке данного заземления своими руками, нужно делать все точно по аннотации и соблюдать все нормы техники безопасности.
Данная статья должна посодействовать каждому, кто желает обезопасить свое жилье и выполнить комфортабельное и неопасное проживание для себя и собственной семье. Благодаря вышеизложенным схемам вы можете вполне выполнить данное заземление своими руками, не прибегая к услугам высокооплачиваемых профессионалов.
Если же вы сомневаетесь в собственных силах и познаниях, либо просто не желаете рисковать, то для вас стоит обратиться за помощью к проф электрикам, либо в спец компании, которые сумеют поменять вашу старенькую систему на более современную и неопасную во всем. Мы от всей души возлагаем надежды, что наша помощь была для вас полезной, и вы по достоинству оцените наши усилия, дабы выполнить ваши дома более неопасными.
