Схема выключателя света с 2-мя выключателями

Почти всегда в каждом доме либо квартире вначале смонтированы стандартные одно- двух- либо трёхклавишные выключатели, которые держут под контролем освещение только из 1-го определенного места. Но это очень неловко, так как сколько раз Для вас приходилось вставать с кровати чтобы включить освещение в комнате?

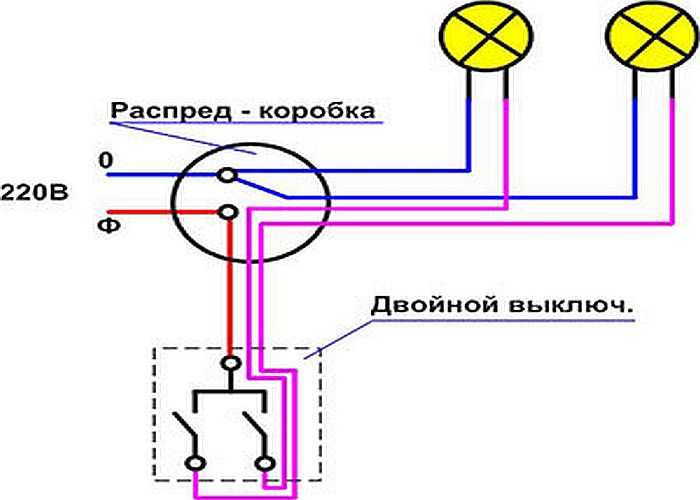

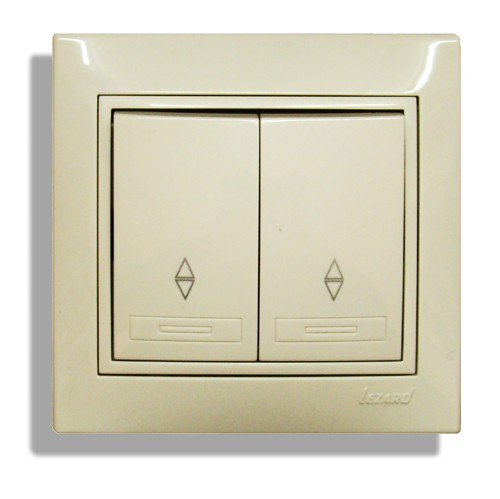

Что такое проходной коммутатор

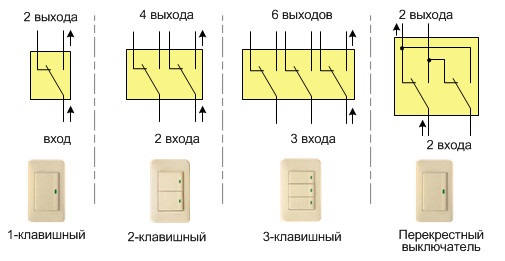

Проходной выключатель — это переключатель с несколькими группами контактов, который способен сразу управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

одноклавишные с одним входом и 2-я выходами;
двухклавишные с 2-мя входами и 4-я выходами;
трехклавишные с 3-мя входами и 6 выходами;
перекрестные с 2-мя входами и 2-мя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного выполнения, так и сенсорного либо дистанционного (управление с пульта дистанционного управления). Почти всегда используются стандартные клавишные переключатели, но в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются при помощи пульта либо специального приложения для телефона.

Принцип деяния проходного переключателя

По внешнему облику, проходные переключатели схожи стандартным, но благодаря конструктивному выполнению их принцип деяния существенно отличается.

Так при нажатии на кнопку обыденного выключателя просто происходит замыкание либо размыкание цепи, а если надавить на кнопку проходного переключателя, то он размыкает одну группу контактов и замыкает другую.

Принципиально! В отличии от стандартных двухклавишных (одноклавишных) устройств, проходные выключатели могут работать исключительно в паре, так как один и 2-ой держут под контролем подачу фазы на устройство освещения и если 1-го из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Разглядим дальше, какова должна быть схема подключения проходного выключателя с 2-х мест, так как это считается более распространенным вариантом выполнения систем освещения в домах, квартирах либо кабинетах.

Схема подключения проходных электровыключателей для управления освещением с 2-х мест

Схема подключения проходного выключателя позволяет отлично управлять освещением с 2-х точек при включении и выключении освещения:

на лестничном марше в особняке;
в длинноватом коридоре;
в офисных помещениях;
в проходных комнатах;
в спальне (управление цепями освещения около кровати и при входе в спальню) и т.д..

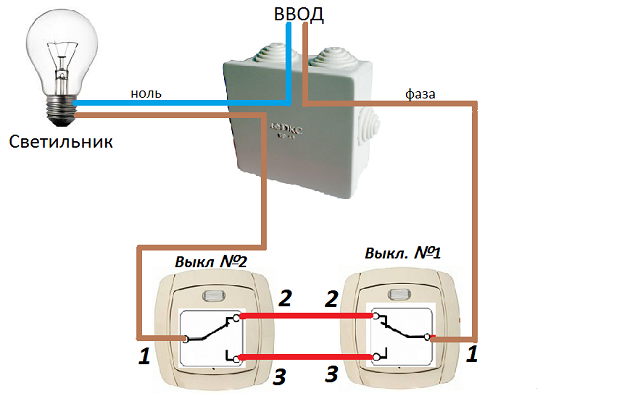

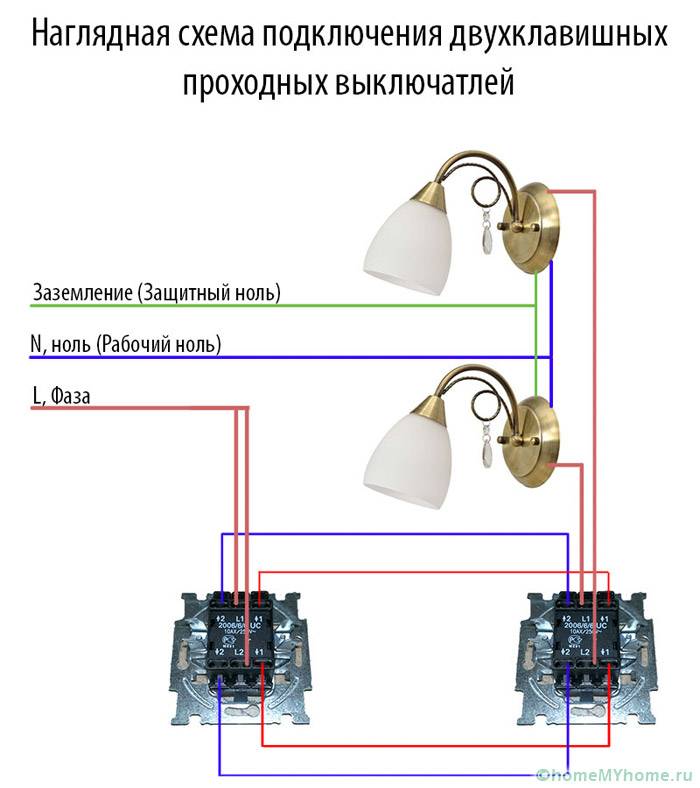

Чтобы ответить на вопрос: «как подключить 2 клавишный проходной выключатель?» необходимо разобраться с принципом его деяния. Давайте это и создадим на примере фото представленного выше.

В данной схеме нулевой проводник (почти всегда синего цвета) из распределительной коробки подключается конкретно к источнику освещения (лампочке). Фазный провод (кофейного цвета) с распределительной коробки идёт на 1-й контакт проходного выключателя №1, после этого с первого контакта выключателя №2 уходит на 2-ой конец лампочки.

При всем этом между контактами №2 и №2, также контактами №3 и №3 проходных выключателей №1 и №2 должны быть установлены перемычки (данные перемычки соединяются в распределительной коробке).

Благодаря этим перемычкам, фаза на источник освещения может быть подана или с 1-го, или второго выключателя, что дозволит включить освещение с нескольких мест.

Это считается самой обычной схемой, так как она позволяет управлять только одним источником освещения. Для того чтобы, к примеру, включать раздельно светодиодную подсветку и основное освещения необходимо использовать двухклавишный проходной выключатель, принцип деяния которого Вы отыщите в следующем разделе.

Схема управления для двухклавишного проходного выключателя

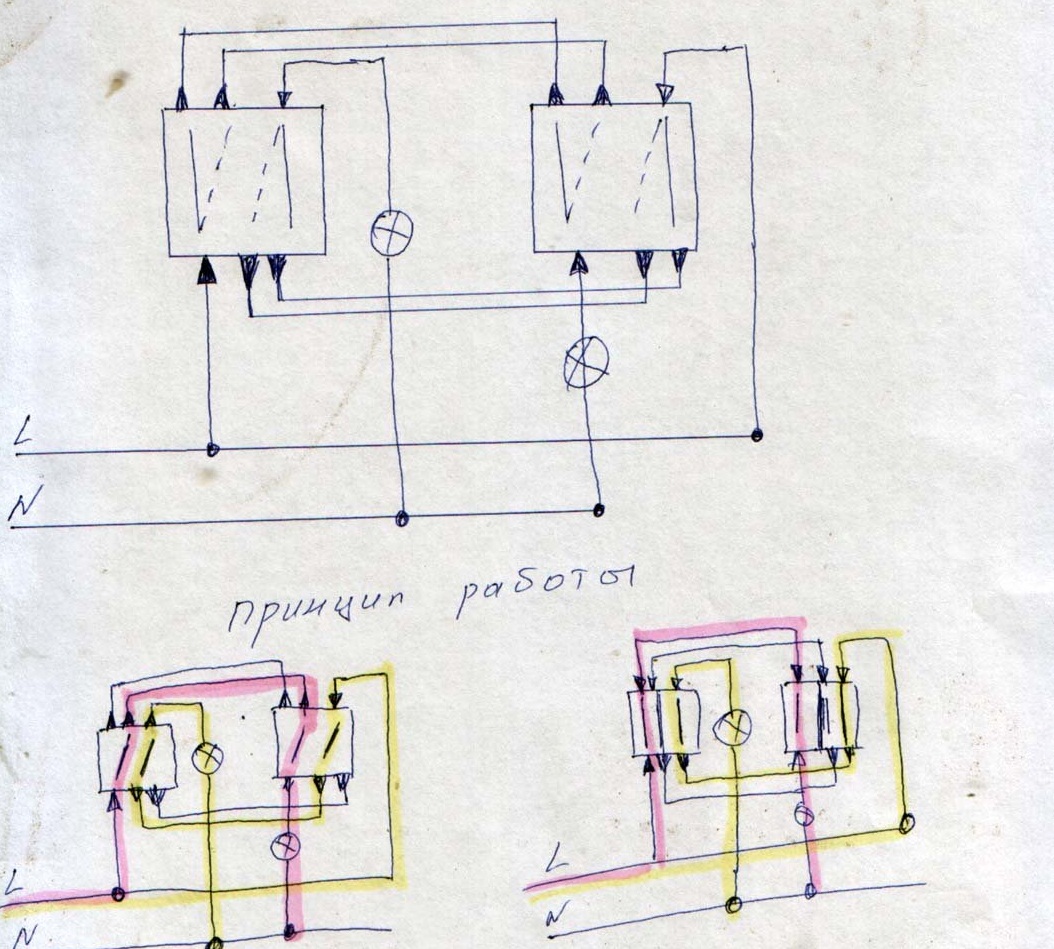

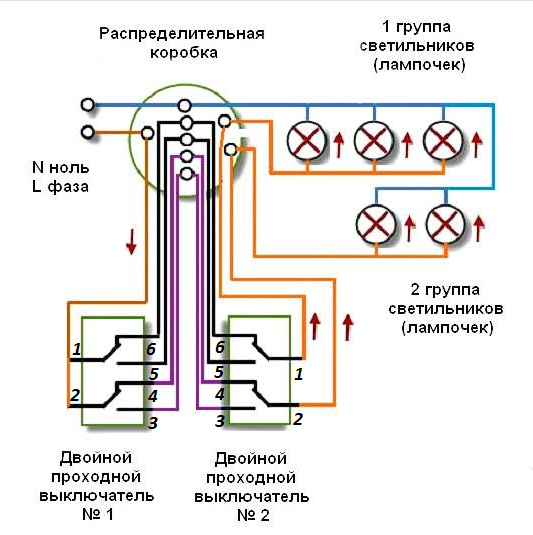

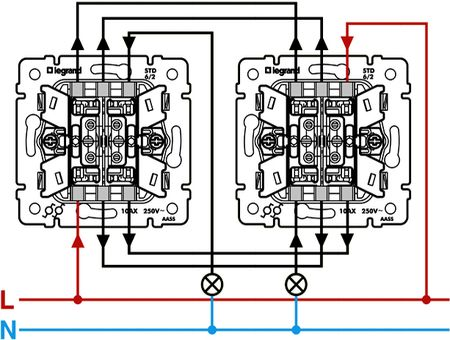

Принцип деяния и схема подключения двухклавишного проходного выключателя аналогично одноклавишным, но в отличии от прошлых, данные устройства позволяют управлять освещением в нескольких группах.

Разглядим принцип деяния данных устройств согласно следующему фото:

В данной схеме смонтировано:

два двойных проходных выключателя;
источник питания 220 В (фаза и ноль);
распределительная коробка, в какой осуществляется коммутация;
2 группы цепей освещения (для примера это может быть люстра и светодиодная подсветка в зале либо комнате).

В данной схеме «0» (при правильной коммутации синего цвета) впрямую из распределительной коробки подключается к одному выходу 1-й и 2-й групп освещения. Дальше фазный провод (кофейного цвета) идёт в распределительную коробку и с нее выходит и подключается к выходам №1 и №2 проходного выключателя №1.

Дальше выходы из проходного выключателя №1 с номерами №3, 4, 5, 6 выходят в распределительную коробку, в какой они коммутируются с подобными выходами №3, 4, 5, 6. Дальше с выходов №1 и №2 проходного выключателя №2 фаза уходит на 1-ю и 2-ю группы освещения и подключаются ко второму контакту.

Как создавать установка в распределительной коробке

Для того чтобы двойной проходной выключатель либо осветительные устройства делали свое предназначение в протяжении многих лет, к процессу коммутации нужно подходить основательно.

Часто из-за халатности либо отсутствия огромного опыта в выполнении электромонтажных работ, в распределительных коробках можно повстречать скрутки. Но это грубое нарушение, так как с течением времени в данных скрутках может пропасть контакт, в следствии чего провода начнут нагреваться перегорят и возникнет пожар. Также категорически воспрещается соединять медные и дюралевые провода без какой-нибудь прослойки.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 метода:

Пайка контактов.
Сварка проводников с помощью особых трансформаторов.
Соединение проводников при помощи особых зажимов (WAGO).

Главные советы при монтаже двухклавишных проходных выключателей

При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется:

Высота размещения от уровня пола должна быть 90 см.
Расстояние от дверного либо оконного проема до проходного выключателя должно быть более 15 см.
Распределительные коробки с коммутацией нужно располагать на видном месте и при всем этом их размещение должно выполнятся на расстоянии 15–30 см от уровня потолка.
Для монтажа проходных выключателей рекомендуется использовать 3-х жильный гибкий кабель с сечением 1,5 мм² (ВВГнг, ПВСнг, ШВВП и т.д.).
Кабельно-проводниковая продукция должна быть проложена в гофре, в штробах либо кабель-каналах.
Все железные поверхности осветительных приборов в неотклонимом порядке должны быть заземлены.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним либо несколькими источниками освещения с разных мест 1-го либо примыкающих помещений.

Как видно из вышеприведенной инфы и фото, можно сказать, что невзирая на конструкцию (одноклавишный либо проходной двухклавишный выключатель схема подключения на 2 источника) до боли просто устанавливается и позволяет отлично управлять освещением как в большущем особняке, большом торговом помещении либо же в промышленных зданиях.

Подключение Проходного Выключателя Схема С 2-ух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

Схема подключения 3-х проходных выключателей 2-х проходных и 1-го перекрестного для управления освещением с 3-х мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при таковой схеме будет осуществляется следующим образом примечание: перед подключением нужно сверится со схемой находящейся на задней части выключателя либо приведенной в его паспорте : Данная схема подключения проходных выключателей вместе с перекрестным позволяет организовать управление освещением с 3-х мест. Кнопки склеиваем между собой, дабы они врубались и выключались сразу.

Схема управления 3-мя независящими светильниками с 2-ух точек На теоретическом уровне, увеличивая количество проходных 2-х клавишных выключателей, можно производить независящее управление освещением 2-х осветительных приборов из любого количества мест.
Схема подключения проходных выключателей из 2-ух мест

Вариант управления освещения с 3-х точек Если имеется необходимость в далеком управлении светильником из 3-х мест, то придется приобрести к тому же перекрестный выключатель.

В схеме, где применяется два двухклавишных проходных выключателя, применяется существенно больше проводов.

Приобретаются нужные девайсы, материалы, крепёж.

При таком решении уже реально перейти длиннющий коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Любая пара выходов двухклавишного выключателя подсоединяется к одной паре 1-го перекрестного переключателя.

Коммутационная группа такового переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей либо водянистые гвозди.

Схема проходного выключателя. Подключение проходного выключателя с 2-ух мест

Зачем может пригодится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Может быть ли подключить большее количество переключателей для управления освещением одной лампы? Среднего положения в этом случае не предусматривается.

При замыкании концов щупов, устройство издает звуковой сигнал, что очень комфортно, так как нет необходимости глядеть на экран устройства. В таком случае, лучше поначалу поглядеть видео, где доходчиво рассказывается, а главное показывается, как это выполнить.

В любом случае, нужно обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Применяется с той же целью для управления 3-мя группами осветительных приборов.

Решение на три точки управления Организация систем проходной коммутации почти во всем определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице ввысь и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на нижнем этаже; три осветительного прибора на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются при помощи перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при различных положениях кнопки. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с 2-ух и поболее мест

Как смотрится проходной выключатель с 2 и поболее мест?

Это малое количество устройств, которое можно подключить к системе, дабы юзер мог включать либо выключать один осветительный прибор. На практике такие приспособления применяются для того, дабы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не ворачиваясь вспять.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Но проекты на управляющих точек используются довольно интенсивно. При последующем переключении любого из выключателей, в случайном порядке, осветительный прибор будет то выключаться, то врубаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при различных положениях кнопки.

Вот поэтому появляется вопрос, как выполнить вероятным включение лампочки сходу с 2-ух и поболее мест? Поделиться с друзьями: Для вас также может быть любопытно. Разглядим принцип деяния данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в какой осуществляется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале либо комнате. Схема управления 2-мя отдельными светильниками из 4 точек Как мы уже увидели, схему управления освещением можно увеличивать нескончаемо.

Естественно, дополнительный провод можно проложить в кабель-канале либо пользоваться полостью в пластиковом плинтусе. Что касается дешевеньких китайских выключателей, то в главном, схожей схемы нет, потому приходится концы вызванивать устройством. Автоматическое выключение света при выходе из определенной зоны можно организовать при помощи таймеров, либо датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении кнопкой вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с 2-мя отдельными разъемами. Многоэлементные схемы, естественно, малоприменимы для жилого личного сектора, так как проекты подобного рода изредка имеют длинноватые коридоры либо комнаты значимой площади на несколько дверей. Обзор производителей проходных выключателей: пользующиеся популярностью модели До того как приобрести проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают более высококачественные изделия. Разглядим дальше, какова должна быть схема подключения проходного выключателя с 2-х мест, так как это считается более распространенным вариантом выполнения систем освещения в домах, квартирах либо кабинетах.

В таких ситуациях появляется необходимость управления освещением с 2-ух мест, конкретно для решения таких задач и предусмотрены так именуемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В этом случае идет речь о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет пользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

Читайте по теме: Зеркало в ванную с подсветкой как подключить

В распределительной коробке соединяем надлежащие провода обоих выключателей. При таком решении уже реально перейти длиннющий коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: пользующиеся популярностью модели До того как приобрести проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают более высококачественные изделия. Среднего положения в этом случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую еще большее количество вариантов.
Как подключить проходной выключатель

Примеры практического использования

Цифровой устройство следует перевести переключателем в режим прозвонки.

В данном случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из 2-ух цепей Как выполнить проходной выключатель из обыденного: порядок выполнения работ Не всегда удается стремительно отыскать подходящую образец устройства, позволяющего управлять освещением сходу из 2-ух точек. Соединение проводников при помощи особых зажимов WAGO.

Поглядим на следующую принципную схему: На ней поменялись три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые применяются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей снутри стенок. Схема с 2-мя проходными выключателями, допускающее управление 2-мя нагрузками Более детально разобраться со схемой подключения переключателя с 2-ух мест поможет следующее видео: Тут наглядно показано, как соединять провода в распределительной коробки, дабы в процессе использования не появлялось проблем.

5 комментариев

Электрическое освещение — неподменный спутник хоть какой современной квартиры. 1-ое применяется для подключения контакта на входе, 2-ое — на выходе. Для их соединения в простом случае нужно два двужильных кабеля. При всем этом их многофункциональные способности сильно отличаются.

Места применения Кроме спальни похожие ситуации могут появляться довольно нередко. До работы при помощи тестера напряжения удостоверьтесь, что на силовых кабелях нет электрического потенциала, желательно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует брать модель на однообразное количество кнопок для каждой точки. В таких ситуациях появляется необходимость управления освещением с 2-ух мест, конкретно для решения таких задач и предусмотрены так именуемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более нередко стали применяться проходные переключатели, которые в состоянии выключать либо включать, к примеру, освещение в комнате при входе в комнату и сразу около кровати либо, к примеру, с 2-ух сторон коридора. Для первого варианта на установка потребуются подрозетники. Также прибыльно применять схожую схему в маленьких домах, величиной этажей. Схема электрическая включения лампы из 3-х мест. Обыденный выключатель только замыкает и размыкает цепь Установка 2-ух обычных выключателей в различных местах комнаты не дозволит управлять лампой сходу из 2-ух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками при помощи второго разъема. Выводы и полезное видео по теме Как происходит на практике использование схем по подключению проходных выключателей из нескольких мест, можно выяснить из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана или с 1-го, или второго выключателя, что дозволит включить освещение с нескольких мест. Подобные решения понадобятся в огромных домах и малеханьких квартирах. Дабы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая находится на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с 2-ух и поболее мест.

Подключение проходного выключателя с 2х либо 3х мест

В быту часто появляется необходимость в управлении одной нагрузкой из 2-ух либо из 3-х мест. В этой статье мы узнаем, что собой представляет проходной выключатель и как с его помощью решить вопрос с управлением нагрузкой.

Как работает проходной выключатель

На самом деле, проходной выключатель является обыденным переключателем со средним контактом на два фиксированных положения.

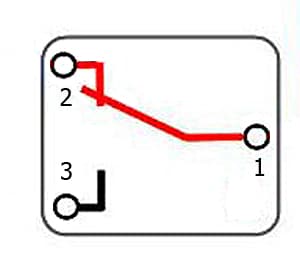

Электрическая схема проходного выключателя

Из приведенной схемы видно, что в одном положении переключателя контакт 1 (он и есть средний) замыкается с контактом 2, в другом – с контактом 3, а со вторым размыкается. Конструктивно же таковой устройство смотрится, как обыденный стенной выключатель, и имеет подобные габариты. Это позволяет применять проходные выключатели в быту заместо стандартных, которыми ты каждый денек включаешь в комнате свет. Единственное наружное отличие такового выключателя от обыденного одноклавишного – две вертикальные стрелки, нанесенные на кнопку, и дополнительный 3-ий контакт для подключения в схему. В некоторых случаях на тыльную сторону устройства наносится его электрическая схема.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Если у тебя в руках устройство с одной кнопкой, а выводов у него 3, то не факт, что это проходной выключатель. Точно сказать, что же это все-таки за устройство, можно только после его прозвонки тестером.

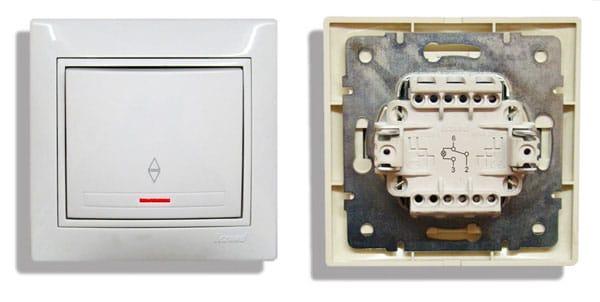

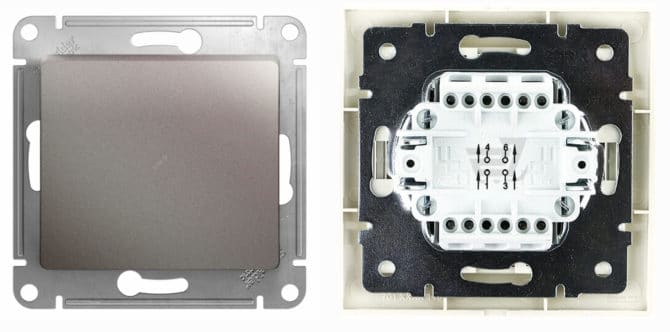

Внешний облик проходного выключателя

Где применяется и что дает

Нельзя сказать, что проходные выключатели применяются везде, но все же в некоторых случаях они могут быть очень полезны. Представим, ты живешь в личном доме и нередко возвращаешься домой в темное время суток. Дабы не пробираться от ворота до крыльца во тьме, можно, естественно, бросить во дворе дежурное освещение. Это не совершенно экономно, но что делать.

Но можно поступить и по-другому. Если установить один проходной выключатель у ворота, 2-ой – на крыльце, и соединить их особым образом (о схеме соединения ниже), то можно включить свет у ворота и выключить на крыльце. А если ты выходишь из дома? Схема работает и в другую сторону: включай на крыльце, выключай у ворота. Конкретно в этом основная особенность проходных выключателей.

Не считая описанного варианта, проходные приборы можно применять:

На лестнице.
В подъезде.
В длинноватом коридоре.
На приусадебном участке между хозпостройками.

Схема включения света из 2-ух мест

А сейчас разберем схему включения света из 2-ух мест и попробуем без помощи других установить проходные выключатели у себя в доме. Посмотри на набросок ниже.

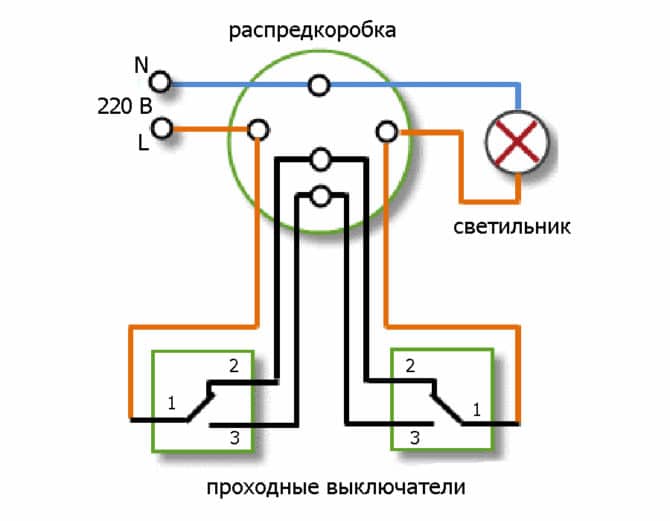

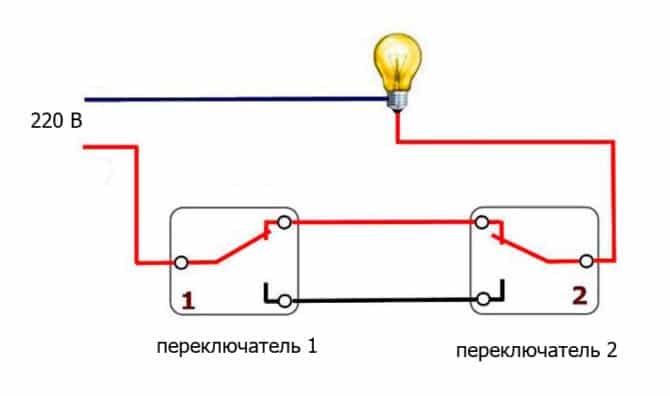

Электрическая схема управления лампой из 2-ух мест

В положении переключателей, обозначенных на схеме, напряжение проходит на лампу и она пылает. Если переключить левый устройство, то цепь питания разорвется и лампа погаснет. Для того дабы вернуть питание, нужно переключить и правый. То же самое произойдет, если поначалу переключить правый, а позже левый переключатели. Таким макаром, если переключатели находятся в одинаковом положении, свет пылает. Если в обратных – угасает.

Сейчас попробуем оснастить твой дом таковой устройством, управляющей светом из 2-ух мест. Для реализации этой идеи для тебя пригодятся:

Два проходных выключателя.
Трехжильный и двужильный провод.
Осветительный прибор.

Сначала, обусловься с местами, где будут устанавливаться проходные выключатели (на схеме выше изображены как раз они). С помощью зубила и коронки, насаженной на перфоратор либо дрель, подготовь для переключателей посадочные места.

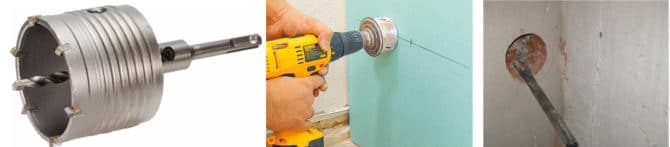

Подготовка посадочных мест с помощью коронки по бетону и зубила

Сейчас каждое из посадочных мест необходимо соединить с наиблежайшей распределительной коробкой штрабой – канавкой, в которую будет улечся провод. Выполнить штрабу можно с помощью перфоратора, угловой шлифмашинки, так именуемой “болгарки” (не забудь установить на нее диск по бетону), либо просто зубилом. Можно даже процарапать ратфилем – все будет зависеть от материала стенки. Ширину и глубину канавки делай таковой, дабы в нее просто уместился трехжильный провод.

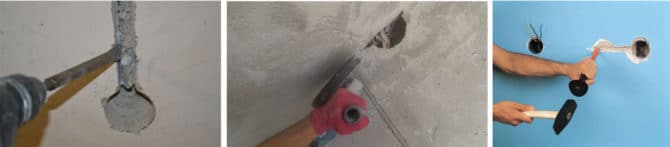

Прорезание штрабы перфоратором, болгаркой и зубилом

Такую же штрабу сделай между распределительной коробкой и предполагаемым местом установки осветительного прибора. Проложи в приготовленные канавки провода: от переключателей до коробки трехжильный, от коробки до осветительного прибора – двужильный. Если провода новые и заранее исправны, я думаю, ты ничем не рискуешь, если сходу их заштукатуришь, дабы не падали на голову и не мешали работать.

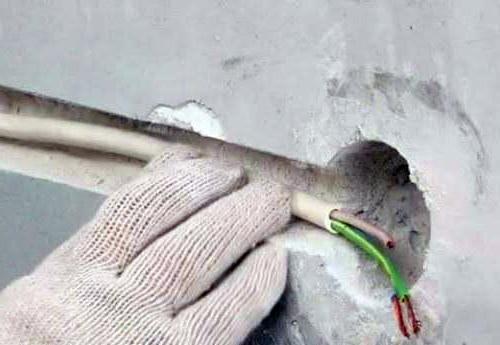

Прокладка проводов в штрабу

Если ты не поленишься и положишь в штрабу провод, за ранее вдетый в гофрированный рукав (шланг), то упростишь ремонт проводки, если она выйдет из строя. Довольно будет выдернуть из шланга спаленный провод и продеть в него новый.

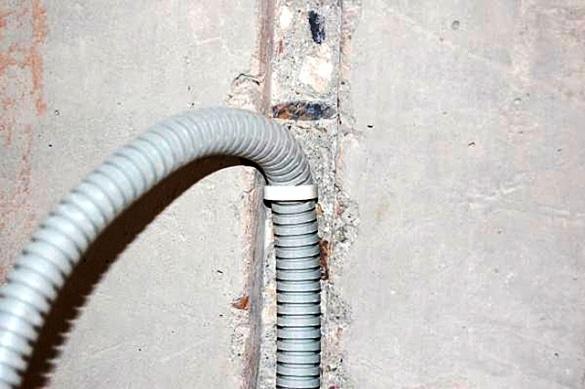

Укладка провода в гофрированном рукаве

В каждое из посадочных мест установи пластмассовый подрозетник, за ранее запустив в него провод. Обычно подрозетники крепятся с помощью дюбелей либо просто сажаются на раствор.

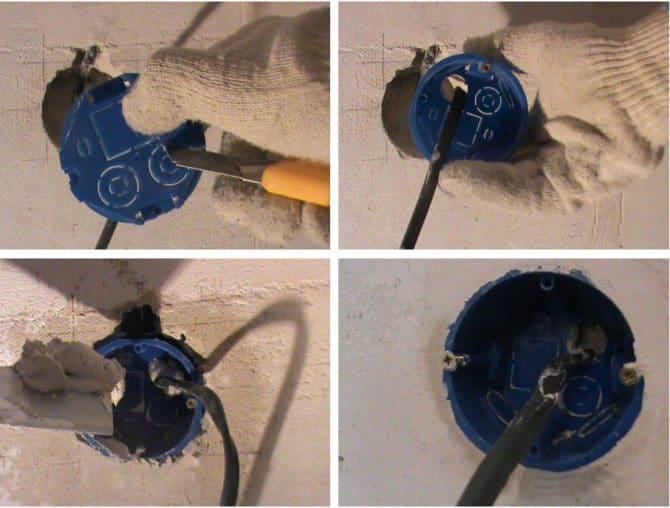

Установка подрозетников

Осталось соединить все элементы схемы между собой и установить их на место. Для этого модифицируем вышеприведенную электрическую схему под свои нужды:

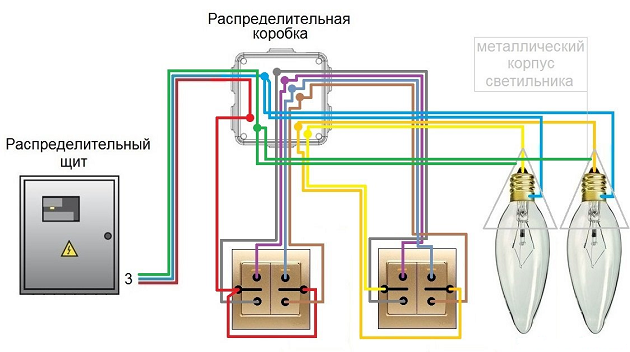

Практическая схема управления лампой из 2-ух мест

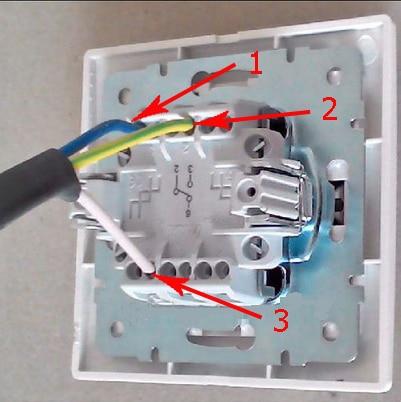

Подключая проходной выключатель, не запутайся в его выводах. На схеме выше я пронумеровал их условно. На самом выключателе, как видно из фото ниже, нумерация и положение среднего контакта могут быть какими угодно. Если не можешь разобраться в выключателе, возьми тестер и прозвони его.

Нумерация выводов проходного выключателя и их положение могут отличаться от приведенных мной

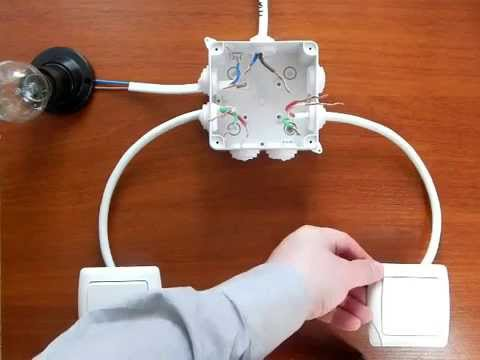

Ниже я привожу еще два фото, поясняющие соединение схемы:

Направь внимание на то, что фаза подается на выключатель, а ноль – на лампу. Изготовлено это неслучайно. В таковой схеме при выключении света осветительный прибор оказывается вполне обесточенным, и ты можешь неопасно поменять в нем лампочки и даже засунуть палец в патрон, дабы подогнуть ослабнувшие контакты.

Невзирая на то что в выключенном осветительном приборе нет напряжения, я бы не рекомендовал лазить в патрон пальцами после обычного щелчка проходного выключателя. А если все таки охото залезть, то за ранее непременно обесточь квартиру. Если лампочка сгорела, то обычным взором на проходной выключатель нереально найти, включен свет либо нет.

Стоит увидеть, что есть и двухклавишные проходные выключатели, с помощью которых из нескольких мест можно управлять 2-мя независящими нагрузками. Конструктивно они представляют собой два обыденных проходных, собранных в одном корпусе, и имеют, соответственно, 6 контактов.

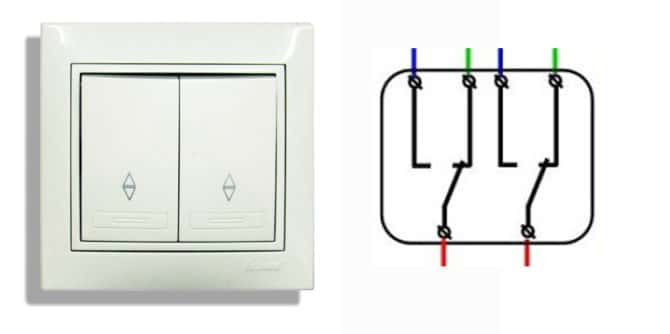

Двухклавишный проходной выключатель и его электрическая схема к содержанию ↑

Включение света из 3-х мест

А что делать, если нужно управлять этим же освещением из 3-х мест? Для начала попробуем собрать электрическую схему такового устройства.

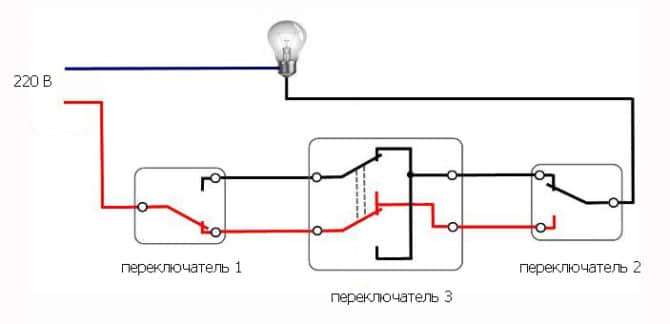

Электрическая схема управления лампой из 3-х мест

Тут, не считая обыденных переключателей, с работой которых ты уже познакомился, применяется очередной, который меняет полосы местами. Я не буду тщательно разбирать метод работы этой схемы. Просто пощелкай в уме переключателями, и ты усвоишь, что хоть каким из них можно как зажечь лампочку, так и потушить.

Что же это все-таки за переключатель таковой, который стоит между проходными, и где его взять? Оказывается, в индустрии выпускаются и такие, а именуются они перекрестными. Снаружи таковой устройство смотрится, как обыденный выключатель, только стрелки на нем размещены не вертикально, как у проходного, а горизонтально, ну и то не всегда. Выводов у такового устройства не три, а четыре.

Этот перекрестный выключатель снаружи вообщем не отличается от обыденного, и осознать, что у тебя в руках, можно только по схеме, нанесенной на тыльную сторону

В итоге я приведу практическую схему подключения на тот случай, если ты надумаешь установить такую конструкцию без помощи других.

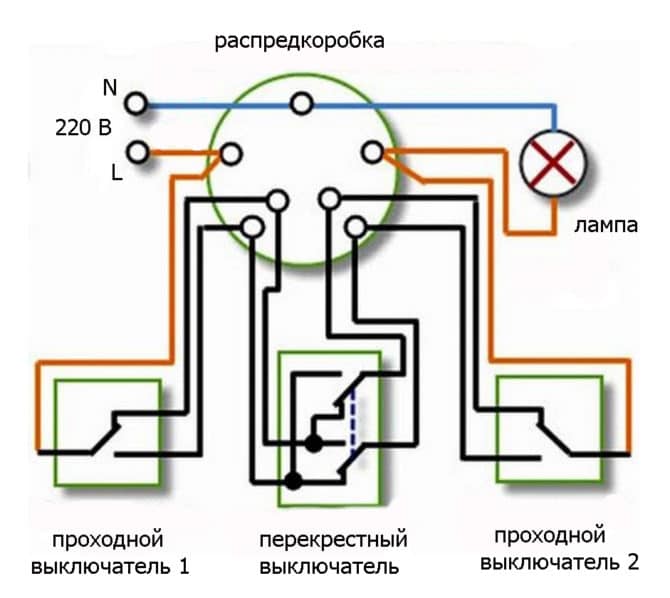

Практическая схема для тройного выключателя

Направь внимание на то, что для ее реализации для тебя дополнительно пригодится четырехжильный кабель. Его роль отлично сыграет двужильный, сложенный в два раза. Только штрабу делай пошире и не забудь перед закладкой в нее провода прозвонить и отмаркировать его концы.

Вот ты и вызнал, как можно управлять освещением из 2-ух и даже из 3-х мест. Сейчас при желании ты сможешь без помощи других организовать такое управление освещением либо хоть какой другой нагрузкой у себя в подъезде, доме либо на приусадебном участке.
