В ближайшее время на рынок не малым потоком хлынули потолочные осветительные приборы с пультом управления. И зависимо от их цены, производители предлагают дополнительные функции, не считая включения и выключения света в комнате. Дополнительные «фишки» — это регулировка яркости, изменение цвета для RGB светодиодов по желанию, наличие таймера включения и выключения, также микрофон для аккомпанирования под музыку и световые эффекты. Другими словами можно избрать люстру на хоть какой вкус и цвет, также возраст покупателя. В этой статье мы поведаем для вас, как выполнить установку и подключение люстры с пультом управления.
Этапы установки
Установка осветительного прибора на пульте ни чем же не отличается от обыденного монтажа потолочного осветительного прибора. Перед покупкой непременно инспектируйте комплектацию изделия, также наличие аннотации с пошаговой установкой. Также проверьте исправность патронов для ламп, методом зрительного осмотра. Попросите торговца проверить исправность пульта управления и даже собрать для проверки осветительный прибор.

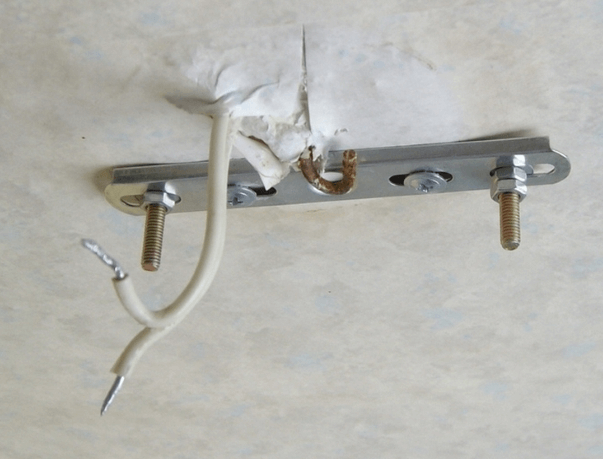

Перед установкой люстры с пультом управления находим в комплекте перфорированную планку и длинноватые болты с гайками, её будем прикручивать к потолку, как показано на рисунке ниже:
Дальше необходимо пристально оглядеть место перед бурением и наметить точки для бурения в плите потолка, так дабы не разрушить проводку. Если у вас потолок из гипсокартона, то для крепления планки применяются болты «Молли». О том, как не попасть в проводку при сверлении, мы ведали в соответственной статье.
Если вы желаете более тщательно изучить аспекты установки люстры своими руками, советуем перейти по предоставленной ссылке, где мы разглядели не только лишь главные методы крепления, но и технологию монтажа осветительного прибора на натяжной потолок!
Правила подключения
После монтажа планки обесточьте линию выключением автомата в щитке. Сейчас можно заняться подключением проводов, выходящих из потолка. Для начала их необходимо аккуратненько распрямить и уровнять в размере. Здесь не переусердствуйте, зачистите их с конца на 1.5 сантиметра. Если провода 1-го цвета нужно отыскать фазу. В этом случае если три проводника выходят и у вас ранее стоял двухклавишный выключатель, одну из фаз придется заизолировать, а выключатель поменять на одноклавишный. Как отыскать фазу сможете ознакомиться в нашей статье. Разводим провода в стороны, включаем автомат и ищем фазу. Маркером либо фломастером отмечаем фазные проводники, после этого опять отключаем автомат.

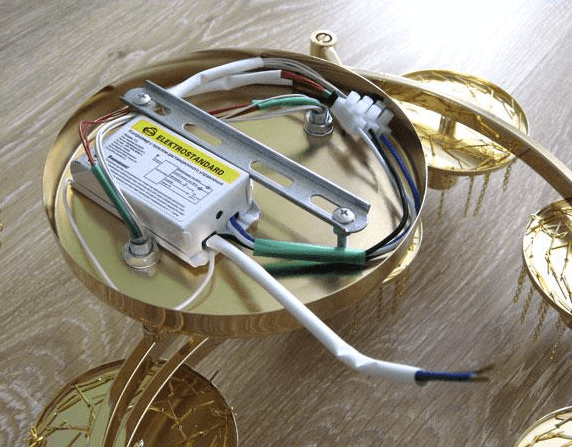

На верхней чаше люстры размещается блок управления и пластмассовая клемма для подключения жил. На клемму обычно подходят провода 3-х цветов: синий либо черный (N), карий либо красный (L), желто-зеленый (PE). Подводящие провода необходимо подключить к клеммам (L) фаза и (N) ноль. Клемма (РЕ) не применяется в старенькых домах.

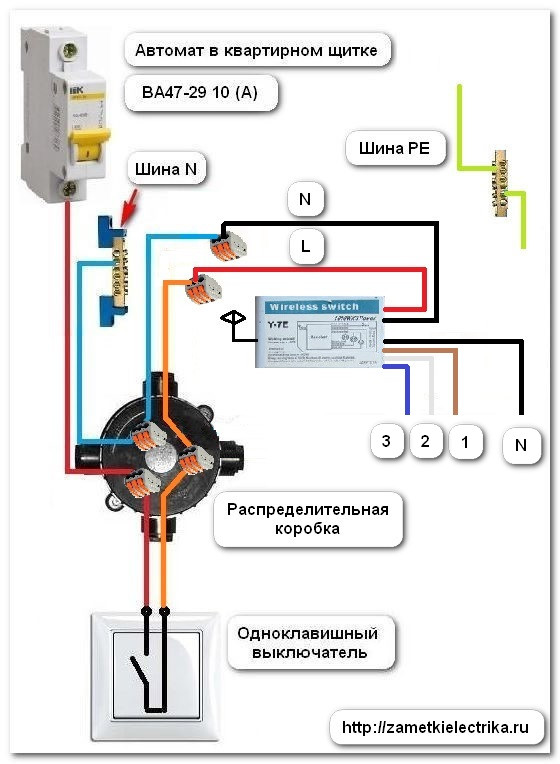

Обычно, контроллер уже разведен на лампы, которые объедены в группы. На контролерах имеется наклейка со схемой подключения, и при желании можно переключить группы в осветительном приборе по собственному желанию. Схема подключения люстры с пультом управления представлена ниже:
Установка осветительного прибора лучше создавать в присутствии ассистента, который будет придерживать его, в то время пока вы производите подключение к клеммам. При отсутствии такового ассистента, можно при помощи крючка из проволоки либо веревки, временно подвесить люстру на время монтажа проводов в клеммник.
Завершающим шагом будет окончательный сбор всех частей, установка абажура и ламп. Повышенное внимание стоит уделить контакту лампы с цоколем, другими словами закручивать необходимо с чувством, обеспечив неплохой контакт. Сейчас можно включить автомат и подать питание на линию освещения, после этого пробовать управлять освещением с пульта.
Принципиально! Люстра работает только если выключатель в положении включено и на нее идёт напряжение. Только тогда можно управлять пультом.
В итоге советуем просмотреть видео, на котором наглядно показывается правильное подключение люстры с пультом управления:
Вот мы и поведали, как без помощи других установить и подключить люстру на пульте своими руками. Как вы видите, ничего сложного нет, главное действовать согласно предоставленной аннотации.
Ремонт люстр с пультом управления
Люстрой с пультом управления очень комфортно воспользоваться. С ее возникновением в доме нередко появляется неувязка ремонта люстры своими руками. На 1-ый взор, это кажется очень сложным. Что не совершенно так. Сначала, нужно подразумевать, что управление пультом также предугадывает включение люстры вручную.
Ремонт люстры с дистанционным управлением своими руками
Стоит разобраться в типах частей управления, которые включают лампы (реле с приемником радиосигнала) по следующим блокам:
- для ламп накаливания и галогенных;
- для светодиодных осветительных приборов;
- комбинированных.
Схема подключения
Контроллер представляет собой беспроводной переключатель, управляемый с пульта, питание на который подается через обыденный выключатель. В люстрах нередко устанавливают блок Wireless Switch, с количеством каналов от 1-го до 4 и напряжением 220 В. К каждому каналу подключается группа ламп 1-го типа.

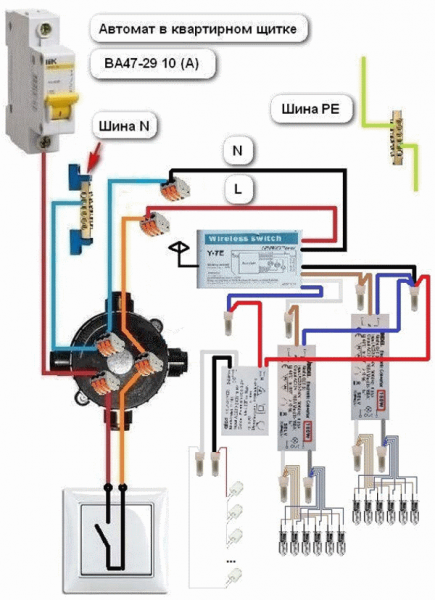

Схема подключений 3-х групп ламп с пультом управления в люстре
На рисунке выше изображен трехканальный контроллер Wireless Switch типа Y-7E. Поначалу делается подача питания на контроллер. Для этого розовый провод подключается к фазе (L) через одноклавишный выключатель, а черный – к нейтрали. У устройства 2 нулевых провода, снутри они соединены между собой одной клеммой. Поменять местами их можно.
Блоки питания галогенных ламп и светодиодов подключаются к контроллеру: каждый к собственному каналу (карий, сероватый и синий провода).
2-ой черный провод нейтрали контроллера будет для всех блоков питания общим. Выходное пониженное напряжение неизменного тока с них подается на группы ламп. Соединения в люстре производятся при помощи изолированных заглушек.
Галогенные лампы на схеме подключены друг к другу параллельно, а светодиоды – последовательно.
Люстры с галогенными лампами
Галогенные лампы питаются от импульсных преобразователей напряжения. Перед тем как выполнить ремонт своими руками, поначалу проверяется любая лампа раздельно мультиметром. Если цепь не нарушена, придется разобраться с причинами неисправности преобразователей, которых в одном источнике освещения может быть несколько.
Реле с радиоуправлением
Реле может быть несколько, дабы коммутировать разную мощность. Неисправности в них нередко находятся в местах впаивания в платы. С течением времени соединение может отвалиться.
Пульт дистанционного управления отличается простотой, тут нередко предпосылкой отключения является утрата контакта либо разрядка батарейки.
Люстра с пультом
Контроллер может управляться с одноклавишного выключателя, с последовательным переключением групп ламп при каждом повторном включении.
Пульт управления запрограммирован на контроллер, продаваемый с ним в комплекте. Если взять пульт с другой лампы, он не подойдет.

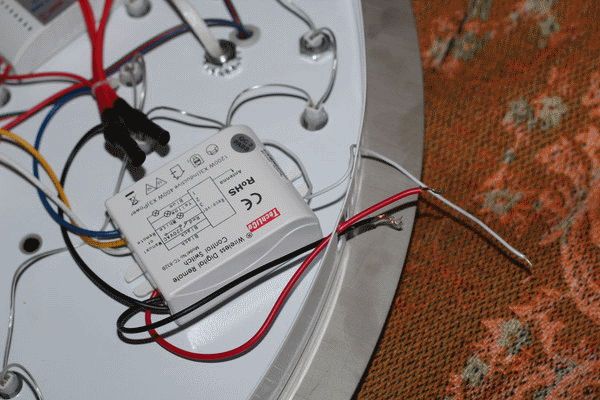

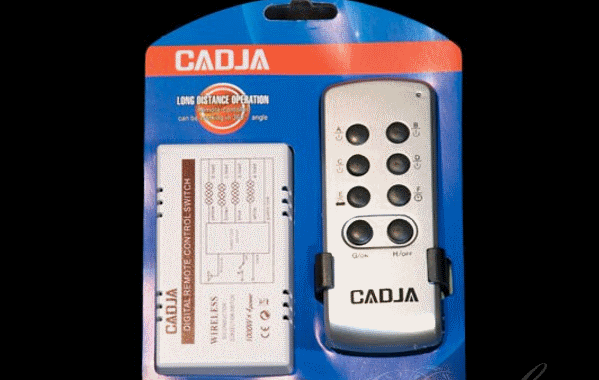

Контроллер в комплекте с пультом
Установить работоспособность контроллера можно своими руками, если подать на блок питания каждой группы ламп напряжение 220 В. Если люстра при всем этом нормально зажигается, а с контроллером не работает, означает, он не исправен.
Деталь для замены неисправной следует находить в магазинах электронных запчастей. Если стоимость не устраивает, можно отыскать электро,- либо радиодеталь в онлайн-магазине. Более дешевенькие запчасти бывают у поставщиков из Китая. Времени на ожидание будет нужно много. В процессе ожидания можно обеспечить работу люстры от обыденного клавишного либо кнопочного выключателя.
Неисправности люстр
На светодиодное освещение с пультом покупатели сетуют по следующим причинам:
- Подсветка перестает работать, хотя слышно, как срабатывает реле.
- Перегорают светодиоды.
- Дабы зажглись все светодиоды, нужно пару раз жать кнопку пульта.
- Не пылают сразу все лампы.
- Люстра не выключается пультом.
- После отключения светодиоды продолжают светиться.
Неисправности, связанные с освещением галогенными лампами, следующие:
- выход из строя осветительного прибора;
- перегорает электронный трансформатор;
- контроллер начинает работать со сбоями;
- обрываются соединительные провода.
Ремонт
Порядок проверки люстры с пультом управления при ее выходе из строя:
- Исправность проводки. Поначалу обеспечивается доступ к колодке клеммника, а после проверяется приход фаз и рабочего нуля. Фазы проверяются индикатором, а нулевой провод – мультиметром. Светодиодная люстра почаще подключается одной кнопкой, а все внутренние переключения производит контроллер.

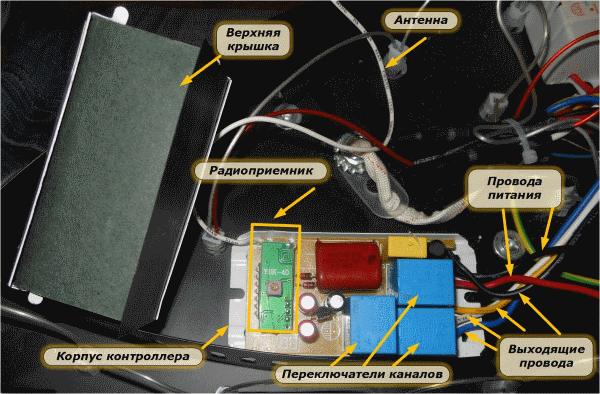

- Проверка контроллера. С него снимается крышка, и становится видно содержимое: плата приемника с переключателями каналов.
На черный провод от розетки подается рабочий ноль, а на красный фазный провод – напряжение. Потом индикатором проверяется потенциал на выходных каналах. Если фаза не поступает, можно испытать подключиться к свободному каналу, если он имеется. Если устройство не работает, придется приобрести новый в комплекте с пультом управления. Его следует установить на место неисправного, а соединения починить, припаяв новые провода на место старенькых.

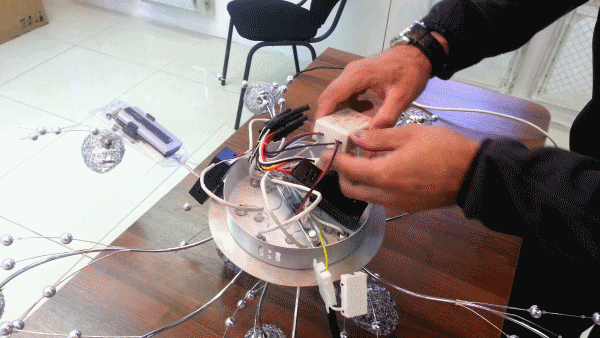

Сборка люстры после ремонта
Неисправный контроллер можно убрать и воспользоваться одним выключателем. Но к светодиодной подсветке это не относится, так как ее переключение делается электроникой.
Если последовательность включения ламп не устраивает, можно поменять выходы контроллера.
У блока управления есть антенна, которая никуда не подключается.
- Проверка отдельных групп. Если не работает какая-либо из групп освещения, нужно сходу начинать проверку с нее. Распространенная ошибка многих юзеров – превышение подключаемых ламп по мощности. В итоге сгорает блок питания (электронный трансформатор либо драйвер), также плавятся патроны. Дабы не делать еще раз ремонт своими руками, нужно сходу верно высчитать мощность.
Без способностей работы с электрикой браться за ремонт не следует.
Мастер делает также следующие проверки:
- проверка исправности источников света и замена перегоревших;
- проверка и замена перегоревших контроллера, драйвера либо трансформатора;
- ремонт электронных плат с подменой радиодеталей;
- проверка и восстановление нарушенных соединений проводов;
- проверка корректности подключений к сети.

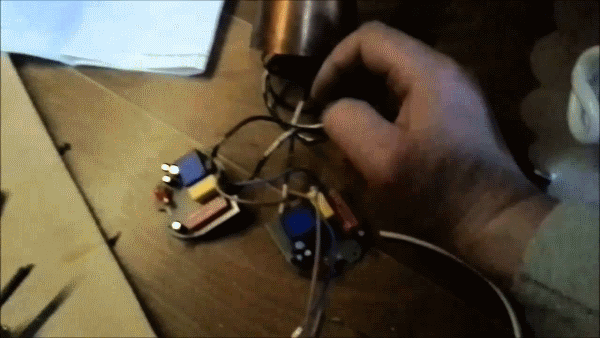

Ремонт печатной платы контроллера
Замена патронов в люстре. Видео
Про полный ремонт люстры, включающий подмену патронов, можно выяснить из видео ниже.
Дистанционное управление для люстры и осветительного прибора становится обыденным в освещении в квартире. Преимуществ у новых систем довольно много. А именно, они всем по кармашку, а их эксплуатация не представляет особенной трудности.
