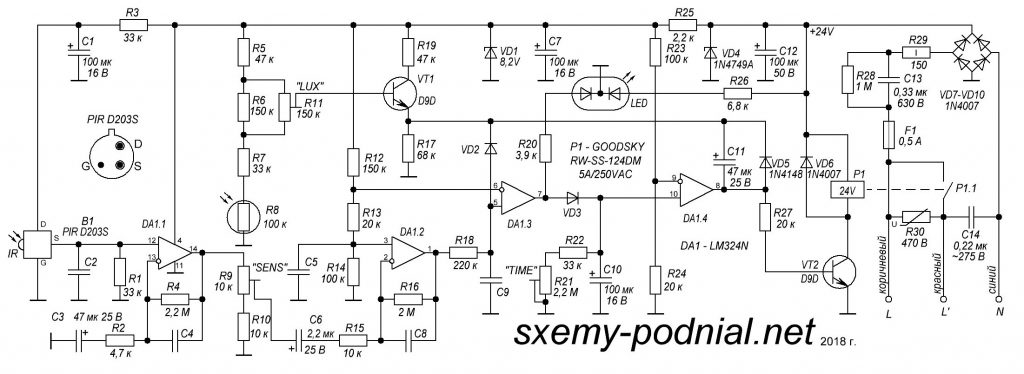

Схема осветительного прибора с датчиком движения

Для обеспечения безопасности и увеличения комфорта людей к обыденным светильникам не так издавна были добавлены датчики движения. Они созданы для реагирования в зоне их контроля — при движении передают сигнал через провод к устройству освещения, который включает свет. Если ранее такие приспособления использовали только в охранных целях, то сейчас они обрели широкую популярность в личных домах и квартирах. Они делают следующие функции:

• предупреждают поиск выключателя в темном помещении;
• сберегают электроэнергию, выключаясь при отсутствии фиксации передвижений;
• могут активировать сигнализацию и отпугнуть злоумышленников.

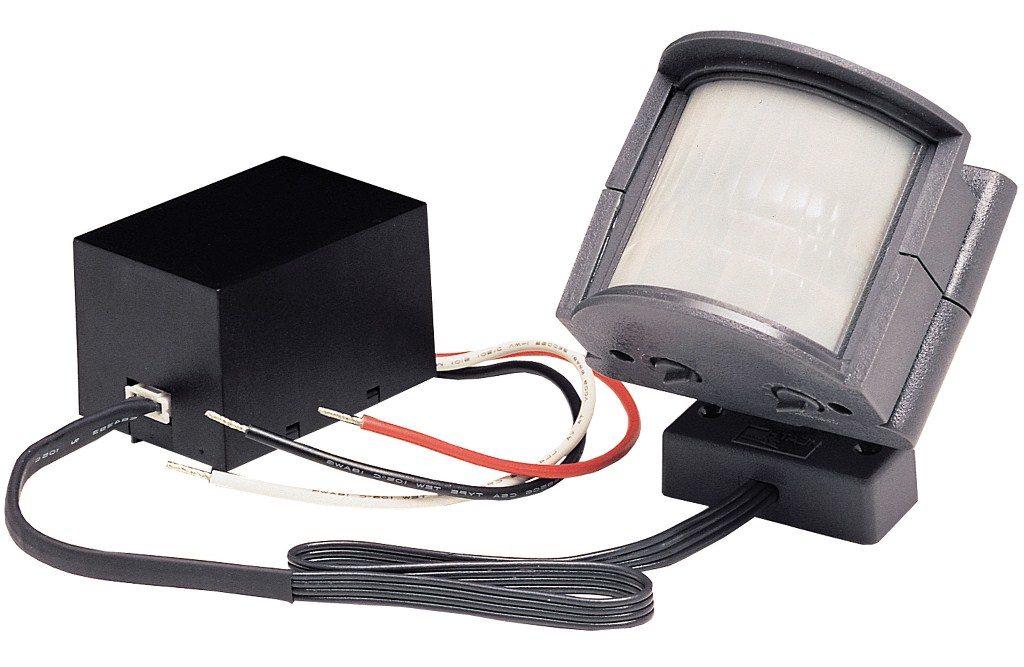

Снаружи такие осветительные приборы представлены пластмассовой прямоугольной либо круглой коробкой, которую закрывает собой линза Френеля. Через неё устройство и смотрит за передвижениями в контрольной зоне. Линза Френеля изготовлена из достаточно хрупкого и узкого материала, который просит особенной осторожности при монтаже осветительного устройства. Также при установке необходимо учесть, какого размера люди либо животные будут перейти через контрольную зону датчика.

Датчик движения со интегрированным светильником

При выборе осветительного прибора с контроллером необходимо направить внимание на его вид:

• недвижный — не двигается по мере перемещения человека;
• подвижный — поворачивается в сторону, где было зафиксировано движение, и почаще применяется в охранных целях.

Зависимо от типа детекторы могут быть:

• активными — работают по принципу эхолота;
• пассивными — срабатывают через обнаружение тепла тела человека.

Обычно, дальность детектора ограничивается 12 м. А при установке в помещении либо на участке, имеющем непрямоугольную форму, необходимо будет приобрести дополнительные осветительные приборы с детекторами.

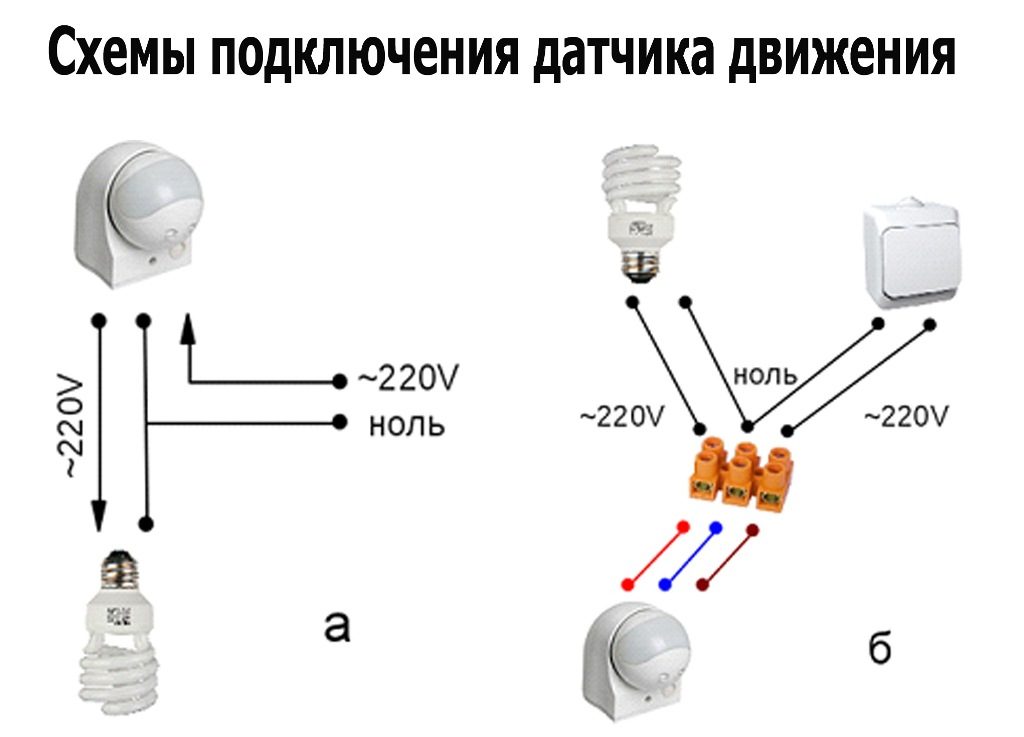

Схемы подключения датчика движения

Мировоззрение профессионала

Выбирая датчик движения, стоит дать предпочтение инфракрасным моделям. Они реагируют на тепло тела человека и устойчивы к звуковым колебаниям и вибрации (в отличие от ультразвуковых датчиков, реагирующих на перепады температуры). Они более точны, но им нужна узкая настройка, лучше проф.

Читайте также: Осветительный прибор с датчиком движения Light Angel
Константин Котовский

Подсоединение контроллера движений к осветительному устройству

Подключить датчик передвижения по схеме — обычная операция, которая припоминает подсоединение обычного выключателя. Это разумно, ведь этот устройство, подобно выключателю, размыкает и замыкает контакт через электроцепь, где находится осветительный устройство.

Обычно схема подключения контроллера движений по схеме приложена совместно с аннотацией либо изображена на упаковке, корпусе устройства.

Согласно схеме, существует 2 вида провода питания датчика: фаза (проводник кофейного цвета) и ноль (провод голубого цвета). Когда из него выходит фаза, она передается на один из 2-ух концов лампы в осветительном приборе и напротив. Когда контроллер срабатывает, контакт реле замыкается, что и приводит к передаче фазы.

Дабы присоединить контроллер движений к светильнику по схеме, для вас необходимо:

• снять заднюю крышку и отыскать колодку с клеммами. К ней подключены 3 провода, выходящие из корпуса устройства;
• посмотрев на схему, обозначенную в аннотации либо на корпусе, присоединить провод от датчика к соответственному проводу в корпусе устройства;
• после подключения контроллера надеть заднюю крышку;

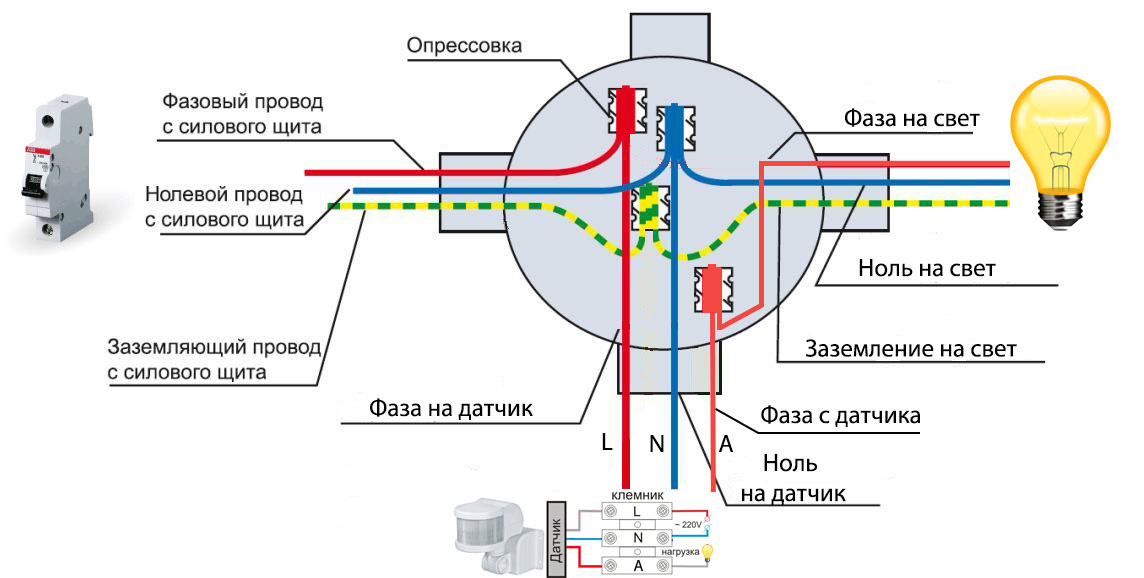

• для подключения проводки в распределительной коробке, где есть 7 проводов (3 от датчика движения, 2 от осветительного прибора, также ноль и фаза), провод фазы кабеля питания подключается вкупе с проводом фазы от контроллера передвижения. После провод «0» от кабеля питания соединяется с аналогичным проводом от осветительного прибора и датчика. Завершающий шаг — соединение 2 оставшихся проводников.

Присоединение выключателя к датчику

Некоторые юзеры ламп, снаряженных датчиками движения, решаются подключить через общую цепь и выключатель. Это необходимо, дабы свет в некоторых случаях горел вне зависимости от работы датчика, к примеру, по мере надобности стоять бездвижно либо включить свет в комнате либо во дворе еще до входа туда.

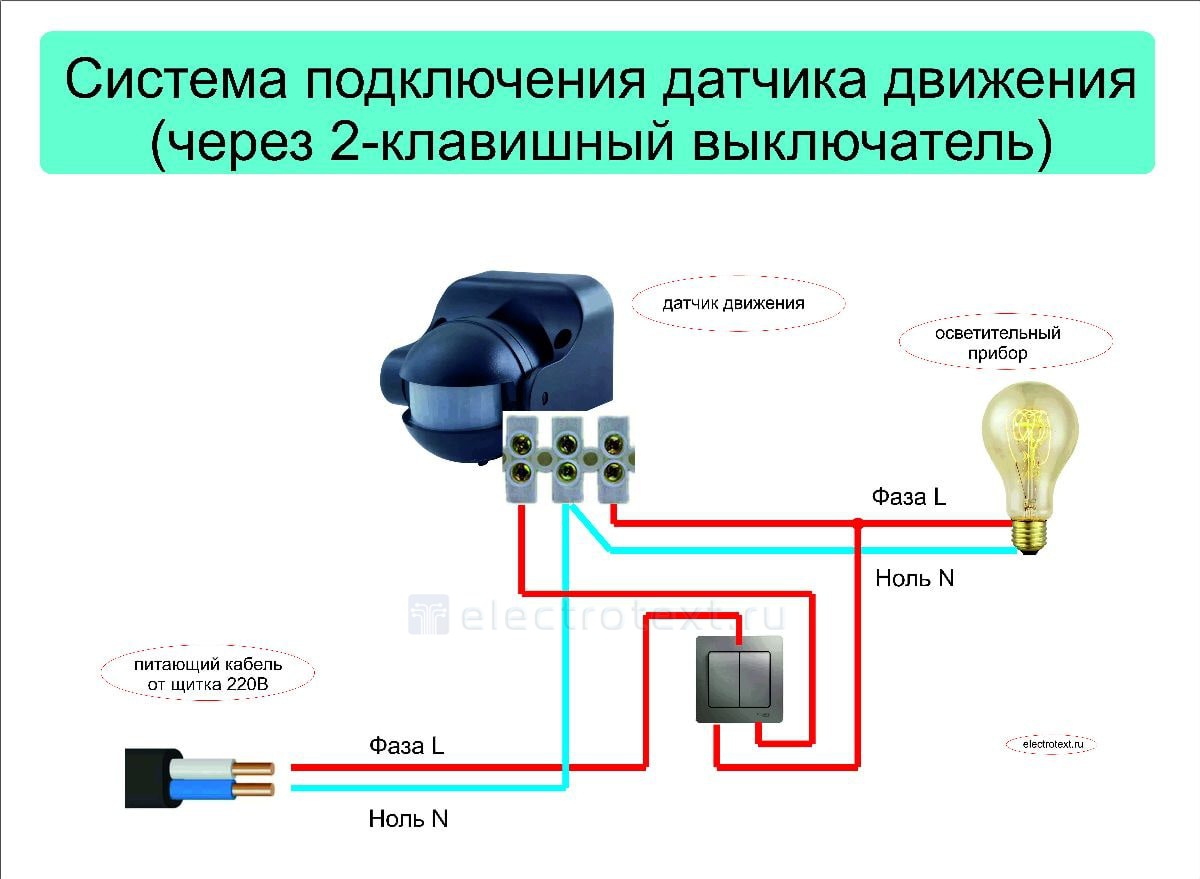

Схема подключения датчика движения для освещения, для работы в 2-ух режимах, а так же выключатель + датчик движения

Для подключения выключателя будет нужно следовать легкой схеме, которую можно отыскать в вебе. Согласно ей, выключатель будет дублировать функции датчика, в отдельных случаях в принудительном режиме управляя светом. Такая схема подразумевает параллельное подключение выключателя и контроллера передвижений.

При активном выключателе в схеме свет не будет угасать в протяжении подходящего периода, а при выключенном — освещение будет контролироваться через контроллер.

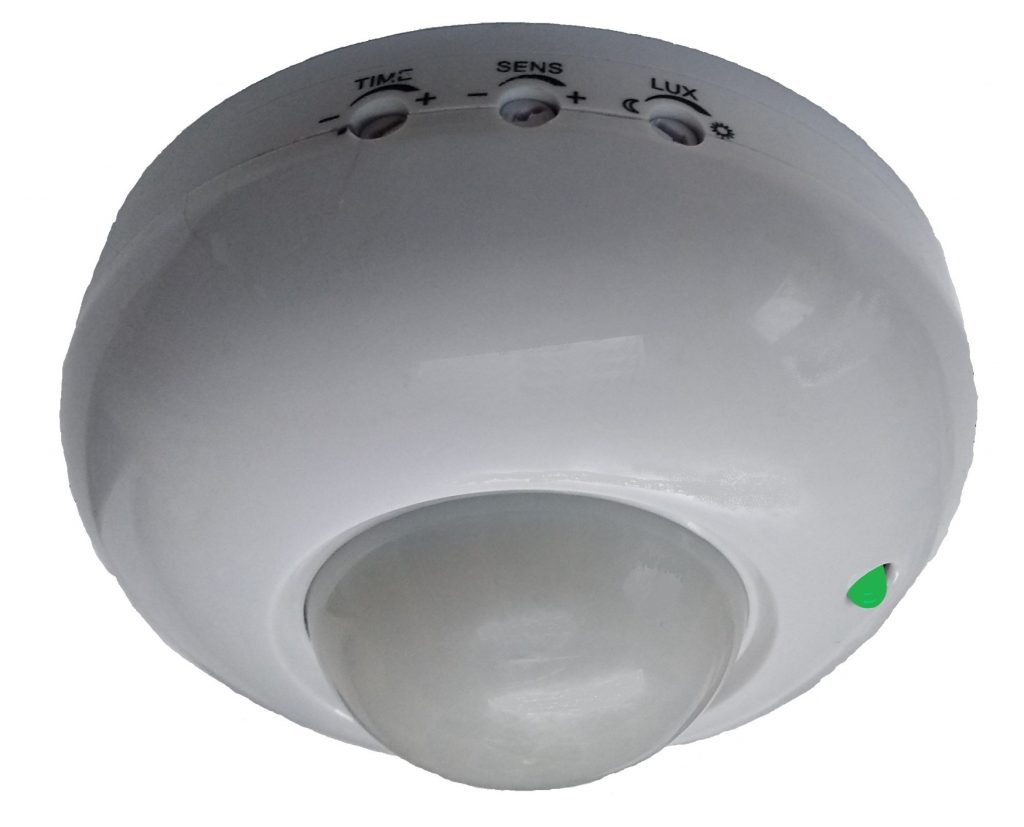

Опции датчика движения

Кроме подключения по схеме, необходимо еще настроить датчик движения для освещения, отрегулировав такие характеристики:

• освещенность (LUX);
• задержку выключения (TIME);
• чувствительность к ИФ-лучам (SENS).

Читайте также: Беспроводная зарядка для телефона

Отрегулировав временные опции, можно установить отрезок, в течение которого освещение будет врубаться с момента обнаружения движения в контролируемой области. Как правило это значение у осветительных приборов колеблется от 1 до 600 секунд. Важную роль в выставлении временного отрезка будет играть и скорость человека. От нее тоже зависит, сработает контроллер либо нет. Если человек стремительно проходит в контрольной области, показатель времени горения света лучше уменьшить. И напротив — при установке такового приспособления в гараже либо подсобном помещении разумно было бы выставить огромную задержку выключения.

Настройка датчиков движения

Что касается параметра освещенности LUX, то он корректирует работу осветительного прибора в дневное и ночное время суток. Если на улице либо в комнате уровень освещенности понизился до определенной отметки, свет врубается. Можно также поменять порог освещенности без помощи других.

Установка параметра LUX на самое огромное деление шкалы рекомендуется, если в помещении — маленькое количество дневного света и напротив.

В почти всех датчиках движения в светильниках можно регулировать и чувствительность к активации освещения — SENS. Реакция контроллера находится в зависимости от того, какой уровень чувствительности к объектам там выставлен. Если датчик движения достаточно нередко срабатывает, либо же «видит» мельчайшие колебания, чувствительность нужна понизить. Посодействовать в её изменении может и обычной поворот осветительного прибора в подходящую точку. Не считая того, вы сможете выставить:

• дальность (не больше наибольшей, которая обычно добивается 10—12 м);
• объем (если вы не желаете, дабы осветительный прибор врубался из-за пролетевшей птицы).

Кстати, в почти всех моделях, работающих на улице, зимой и летом должна проводиться перенастройка — некоторые характеристики в них могут сбиваться.

Создатель, спец в сфере IT и новых технологий.

Получил высшее образование по специальности Базовая информатика и информационные технологии в Столичном муниципальном институте имени М.В. Ломоносова. После чего стал профессионалом в известном интернет-издании. Спустя время, решил испытать писать статьи без помощи других. Ведет пользующийся популярностью блог на Ютубе и делится увлекательной информацией из мира технологий.

Как подключить датчик движения к лампочке

Обладатель жилища может значительно сделать лучше комфортность управления освещением в доме, установив датчик, автоматом выключающий и включающий лампочку. Разглядим порядок установки такового оборудования, вероятные схемы подключения и остальные сопутствующие моменты.

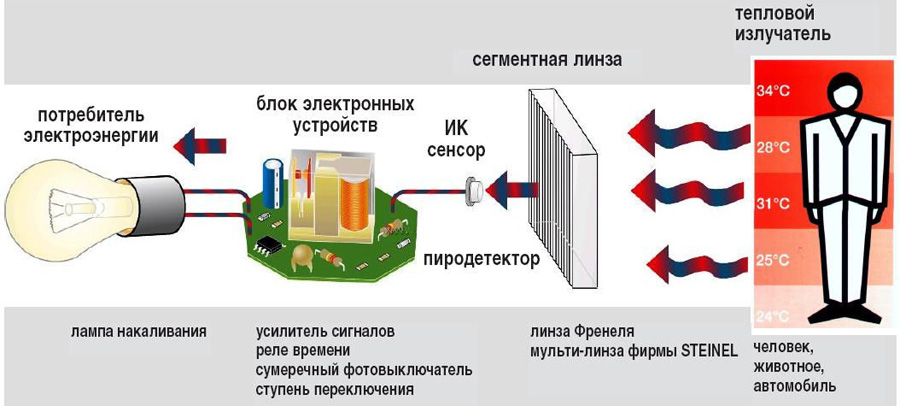

Механизм работы

Датчик движения позволяет автоматом управлять коммутацией электрической сети. Механизм работы сенсора подразумевает срабатывание, если степень освещённости миниатюризируется ниже предусмотренного значения.

Устройство улавливает колебание волн в инфракрасном спектре, реагируя на перемещающийся объект, попадающий в поле деяния элемента. Способности опции подразумевают регулировку длительности деяния устройства.

Снаружи датчик выполнен в виде пластмассовой коробки с проёмом, закрытым плёнкой с линзой Френкеля, отслеживающей попадание в зону воздействия устройства перемещающегося объекта.

Также разработаны датчики, срабатывающие от ультразвука и микроволнового принципа деяния.

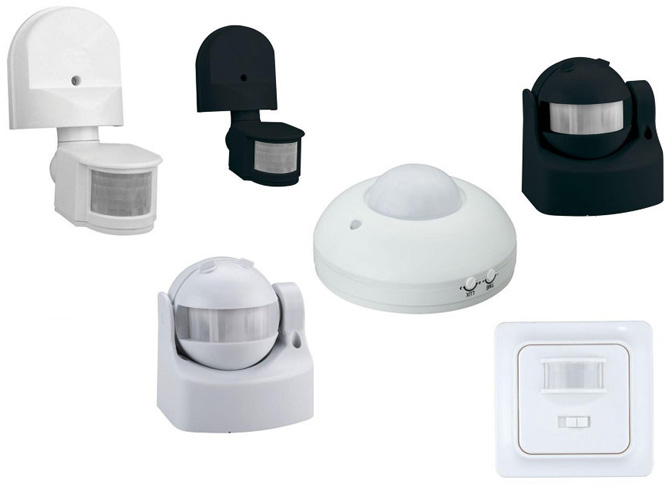

Виды и стоимость датчиков

Предлагаются разные виды устройств, различающиеся по условиям использования и особенностям конструкции. Зависимо от критерий эксплуатации, различают следующие разновидности данных частей:

1. Уличные – применяемые вне дома. Отличаются более широким диапазоном деяния от 100 до 500 м. Данные устройства подходят для установки на придомовой местности.
2. Комнатные – инсталлируются снутри помещения. Такие устройства не рассчитаны на эксплуатацию в критериях значимого перепада температуры и влажности окружающей среды и должны применяться снутри помещений.

Зависимо от принципа деяния, различают приборы, работающие по следующим принципам:

Ультразвуковым – улавливающими волны соответственного диапазона.

Цена обозначенного оборудования колеблется в границах от 400 до 900 рублей и выше, зависимо от следующих причин:

• типа,
• черт,
• престижности конторы производителя,
• критерий использования.

Более дорогие из представленных – микроволновые, предполагающие уличное внедрение.

Достоинства и недочеты оборудования

Внедрение обозначенных автоматических частей позволяет юзеру достигнуть следующих преимуществ:

• увеличение уровня комфортности – управление освещением делается автоматом, без роли юзера;
• экономии энергоресурсов;
• способности получения дополнительных опций при помощи 1-го устройства – датчик может говорить о возникновении постороннего объекта, появлении пожара и в других ситуациях.

Недочеты связаны с необходимостью приобретения дополнительного оборудования и усложнением схемы домашней электрической сети.

Сколько будет потреблять электроэнергии датчик

Уровень собственного употребления энергии обозначенными устройствами очень незначителен. Зависимо от черт устройства, он может расходовать от 0,05 до 5 кВт*ч. Но его внедрение позволяет существенно понизить размер употребления энергии, что компенсирует дополнительный расход самим устройством.

Как верно избрать датчик

Оборудование следует получать, с учётом следующих моментов:

• критерий использования – зависимо от установки на улице либо в комнате;
• расположения устройства – это определяет требования к крепежу и виду оборудования;

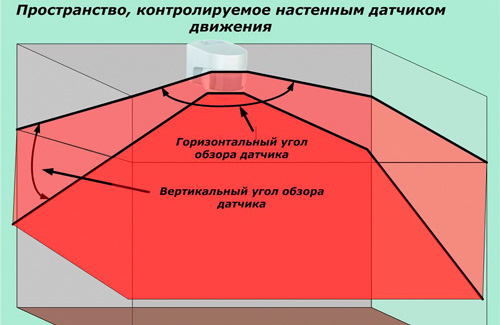

• угла обзора – если устройство будет держать под контролем вход и выход, довольно 180°, для потолочных устройств будет нужно радиальный доступ сферы деяния;
• опции времени деяния – данный вопрос в особенности животрепещущ, если приборы инсталлируются в огромных помещениях при одновременном использовании нескольких устройств.

Также нужно учитывать денежные способности обладателя, дабы подобрать устройство с достаточными чертами, сразу устраивающее покупателя по стоимости.

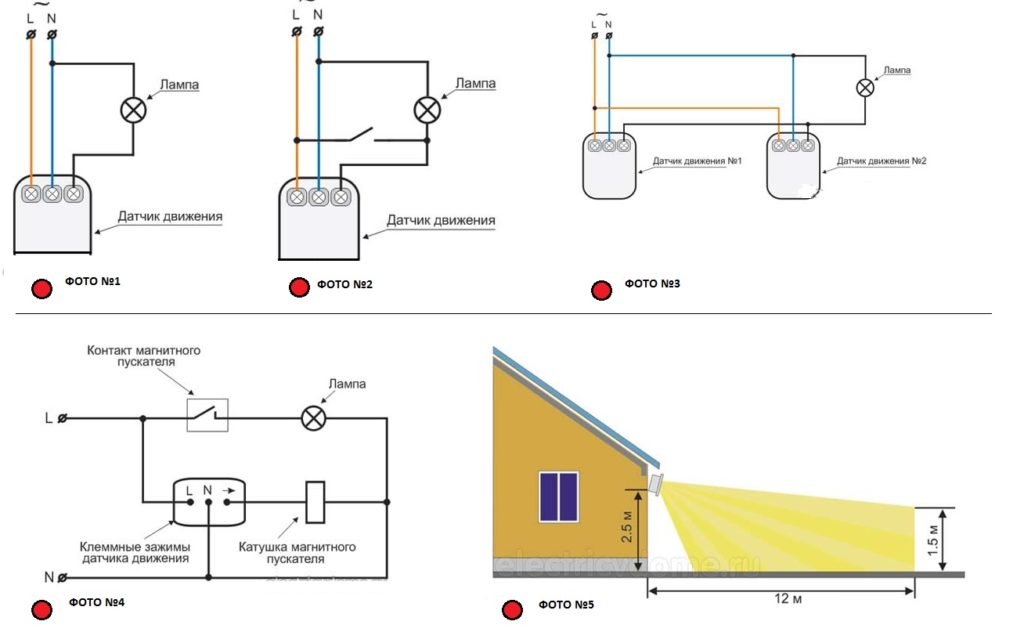

Схемы и подключение датчика

Датчик может подключаться по разным схемам, зависимо от критерий применения и намеченных целей. Разглядим детальнее вероятные схемы подключения.

С выключателем

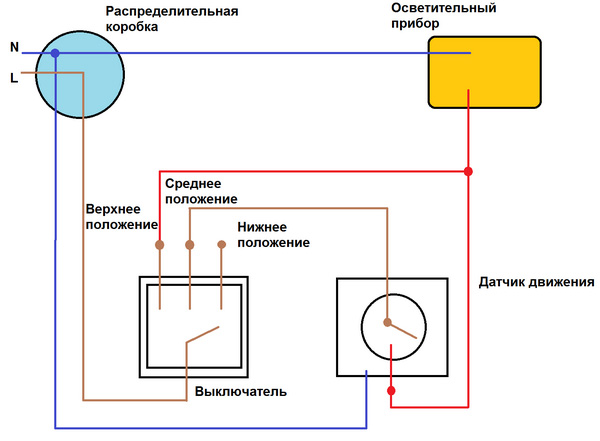

Если устройство подключается с выключателем, применяется такая схема:

Этот метод комфортен, когда нужно исключить самопроизвольное выключение света, если человек находится в комнате, не двигаясь. В этом случае применяется трёхпозиционный выключатель.

Подключение делается с учётом следующих моментов:

• нулевой провод из распределительной коробки разводится на датчик и к осветительному устройству;
• фазный провод – к соответственному контакту выключателя на его входе;
• 2-ой контакт датчика подводится к средней клемме выключателя;
• осветительный устройство также подключается к верхней клемме выключателя.

В данном случае управление светом делается с внедрением выключателя.

Без выключателя

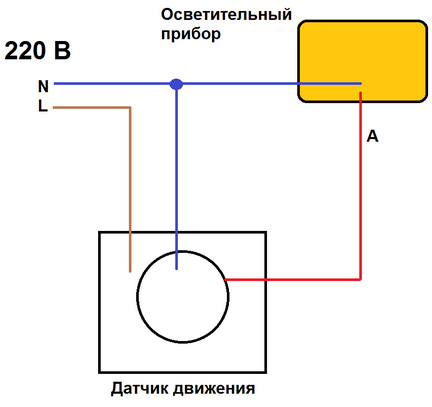

Вероятна более обычная схема, без применения выключателя:

Для подключения нужно:

• от нулевого провода в распределительной коробке подсоединить датчик и осветительный устройство;
• фазный провод подводится к осветительному устройство через датчик, по аналогии с обыденным выключателем.

В данной ситуации включением и выключением освещения управляет только датчик.

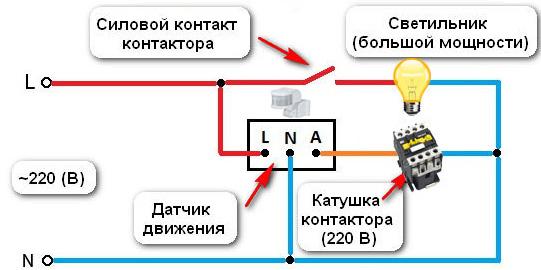

Схема с пускателем либо контактором

Использование схемы с пускателем и контактором нужно в случае применения оборудования с мощностью более 1 кВт, что редко встречается в домашних критериях:

В данной ситуации ток подводится через пускатель, а датчиком управляется контакторная катушка. Выход на датчике подключается к катушке, с объединением нулевых проводов.

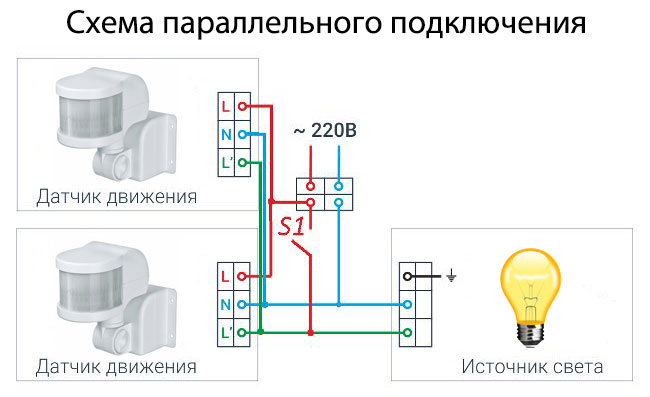

Подключение 2-ух датчиков

При сложной конфигурации помещения, в комнате может устанавливаться несколько осветительных устройств, с необходимостью их раздельного включения и выключения. В данном случае может устанавливаться несколько автоматических устройств, подключаемых по следующей схеме:

Механизм работы устройств подразумевает следующее:

• при входе в длиннющий коридор свет врубается;
• при подходе ко второму детектору, врубается следующий источник, без выключения предшествующего;
• при повороте за угол, срабатывает следующий датчик, без выключения других;
• когда коридор покинут, свет выключается.

Число устройств не лимитируется и находится в зависимости от критерий помещения.

Схемы подключения к трёхпроводной сети

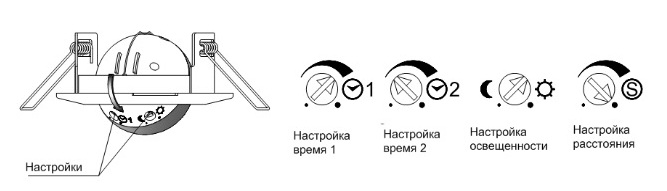

Настройка и тестирование датчиков

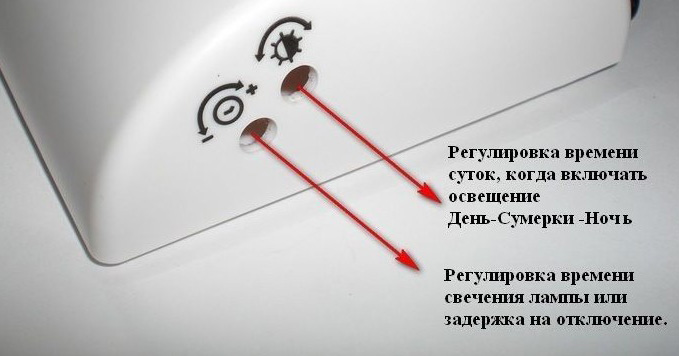

После установки устройства, нужно его настроить для обеспечения правильной работы, выполнив следующие деяния:

• регулятором на корпусе устройства устанавливается степень освещённости для срабатывания;
• при помощи второго регулятора настраивается длительность задержки выключения;
• устанавливается угол поворота, зависимо от зоны, которая должна быть окутана.

После окончания опции устройство тестируется, путём опробования. Если отдельные характеристики не устраивают юзера, нужно дополнительное регулирование.

Проблемы в работе либо ошибки подключения

Внедрение датчиков движения для освещения может быть связано со следующими проблемами, вызванными неисправностью оборудования либо ошибками в процессе подключения:

• неверным подводом фазы и нуля – исходя из убеждений обеспечения безопасности, устройство подключается с разрывом фазного провода, по аналогии с выключателем;
• неверным срабатыванием – если детекторы размещены некорректно либо на них действуют неожиданные причины в виде термического излучения, ветвей деревьев и пр.;
• необоснованным включением сходу после отключения – при направлении на устройство осветительного прибора либо другого источника света;
• неверным внедрением – при установке стенного устройства на потолок либо применении комнатного устройства на открытом воздухе;
• воздействием бликов и воздушных потоков – сквозняк либо отражение солнечных лучей может вызвать самопроизвольное срабатывание элемента;
• повреждением либо загрязнением чувствительного элемента – в итоге понижается чувствительность устройства.

Дабы избежать проблем, установкой устройства должен заниматься квалифицированный электрик. Устройство следует проверить перед приобретением, дабы исключить наличие видимых изъянов. Подключение должно осуществляться строго по схеме.

Внедрение датчиков автоматического управления освещением позволяет вывести степень домашнего комфорта на новый уровень. Но нужно верно подобрать и установить устройство, дабы исключить вероятные проблемы.

Solar powered LED well light. 2 вариант

В один прекрасный момент моя знакомая увидела в вебе рекламу на интересующий её продукт по скидке — Solar powered LED well light. Живёт она в личном доме, а поэтому заказала она их три штуки. Продукт пришёл в целости и сохранности.

Solar powered LED well light. 2 вариант

Но, только ведь не длительно она радовалась. Все три осветительного прибора оказались с браком. Нет, они работали! Копили от солнышка энергию, а ночкой светили. Но только работали как обыкновенные выключатели. Кнопку надавил — засветились. Снова надавил — погасли. А если засветились, то сами не выключались — светили до самого полного разряда аккумов. Одним словом — брак! И были заброшены… на полку. С течением времени они попали ко мне. Схему я «поднял». Она очевидно более «старая», чем в предшествующей моей публикации, ибо аж на три детали больше!

Solar powered LED well light. 2 вариант. Схема

Было надо запускать в нормальную работу осветительные приборы. Даже накидал новейшую схему на К561ТМ2. На макетке собрал входной приёмный узел (что бы не портить плату частыми перепайками) и выпаял полевой транзистор VT3… И, о волшебство, светодиоды осветительного прибора погасли. Замыкая 1 и 5 ножки микросхемы DA1 светодиоды врубались и через 20 секунд угасали. Микросхема рабочая! Всё дело во входном узле! После некоторых манипуляций, удалось запустить в нормальную работу все три осветительного прибора, удалив из каждого полевой транзистор VT3… На плате необходимо только перемкнуть каплей припоя выводы 1 и 3 транзистора (на фотоколлаже уже нет транзистора VT3).

Solar powered LED well light. Фотоколлаж

По всей видимости, создатели осветительных приборов, при отладке схемы применяли другие транзисторы, с другими параметрами… Что ещё не понятно, так это не полная проклейка солнечной батареи к корпусу (смотрите на фотоколлаже), ведь на улице не только лишь светит солнце, но бывают и дождики, и снег. И при том во всех трёх светильниках.

Кстати в вебе нашёл ещё одну схему:

Solar powered LED wall light

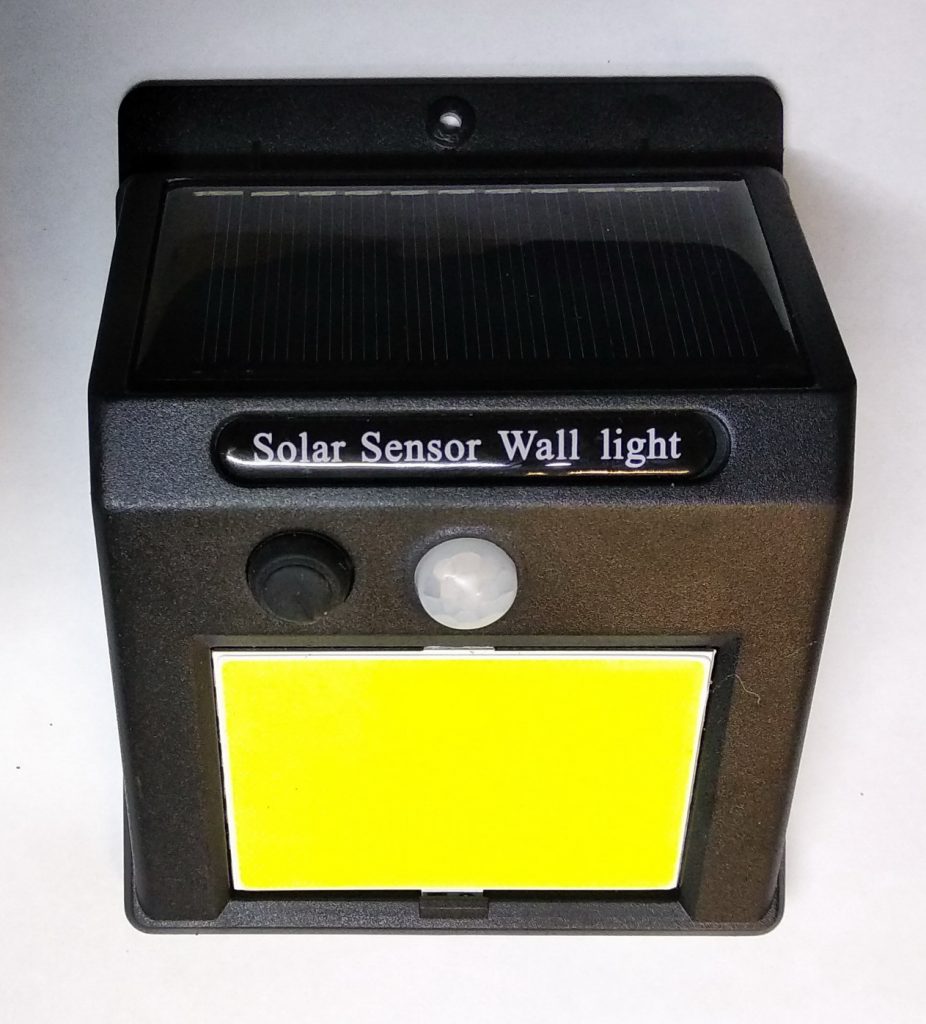

Solar powered LED wall light. Внешний облик

Зашёл не так давно в магазин за светодиодными лампами и увидел там вот эту «игрушку». Стильная, малогабаритная и автономная. Ну и стоимость — ну прям «детская». Название длинноватое — Светодиодный уличный осветительный прибор с датчиком движения и солнечной батареей Solar powered LED wall light, но всё это работает. Поглядел в вебе. Оказывается, что сей продукт на рынке уже пару лет. И видно, что уже прошло несколько схемных поколений. Так как, в моей схеме, и глядеть то нечего — всё интегрировано и доведено до безупречного минимума. Как отметили мои знакомые, это то, что «туповат» датчик движения, но думаю, что это изготовлено специально, стоит только поглядеть на схеме номиналы конденсаторов и резисторов. Естественно, использовать в чистом виде, в квартире, это устройство не получится. Но, как «куски», для будущих конструкций — самое то!

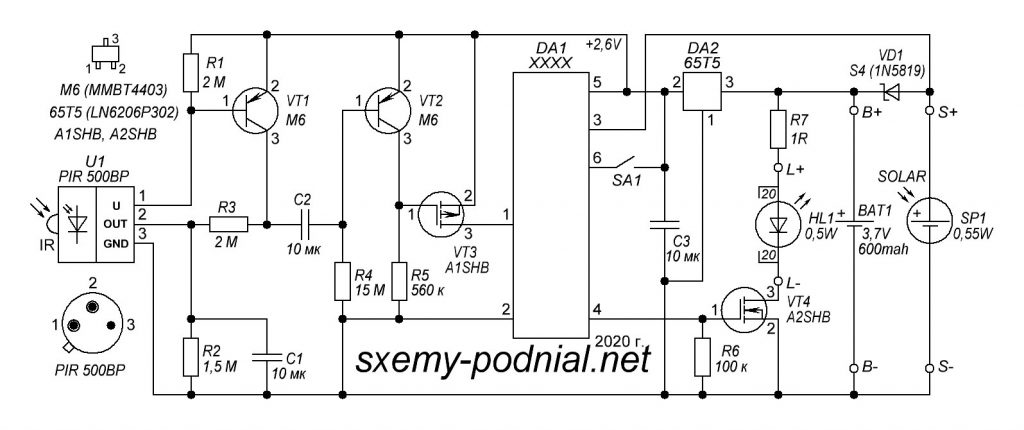

Solar powered LED wall light. Схема Solar powered LED wall light. Плата

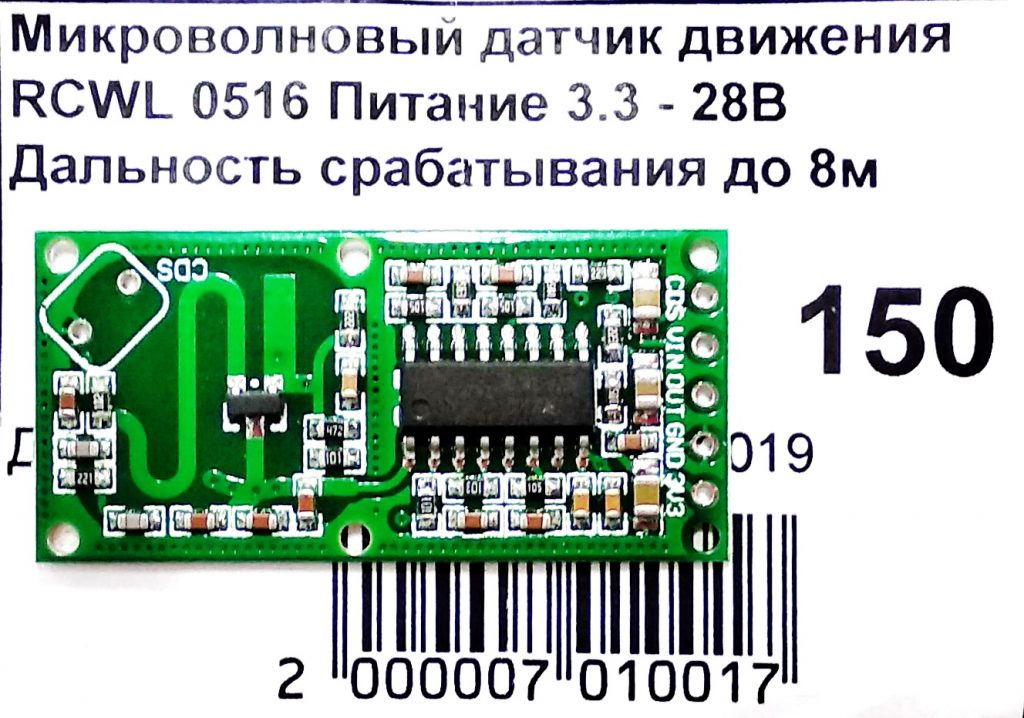

RCWL-0516 — датчик движения на эффекте Доплера

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера. Этикетка

Датчик работает благодаря эффекту Доплера – изменение частоты радиопередатчика или отражателя, вследствие их движения, минуя маленькие препятствия. Модуль RCWL-0516 можно применять как датчик движения в разных системах автоматизации, к примеру, системы безопасности, автоматические системы освещения, автоматическое открытие/закрытие дверей, в проектах на микроконтроллерах либо просто с релейным модулем. Как я понимаю, свои возможности модуль приобрёл от не экранированного и маломощного СВЧ генератора, на частоту которого оказывают влияние отраженные сигналы от «отражателей». Сделать самому такое устройство под силу только приготовленным радиолюбителям, и потому очень приятно, что выпущен таковой готовый модуль, с которым можно уже поэксперементировать.
Как отмечается в [1], микросхема применяемая в данном модуле, очень сильно похожа на микросхему BISS0001 которая установлена в датчике движения HC-SR501, которую я уже публиковал на своём веб-сайте ранее. И работа этого модуля, так же очень сходна с работой датчика движения HC-SR501. Передатчик модуля испускает радиосигнал на частоте 3,181 ГГц [1]. Если предмет в радиусе деяния модуля будет удаляться, то частота сигнала уменьшится, а при его приближении частота возрастет, и от конфигурации частот датчик и сработает.

Свойства:
модель: RCWL-0516;
микросхема: RCWL-9196;
радиус деяния: 5..9 м;
угол обзора: 360°;
рабочая частота: 3,181 ГГц;
мощность передачи: 20..30 мВт;
напряжение питания: 4..28 В;
потребляемый ток: 2,8..3 мА;
выходной ток встроенного стабилизатора: до 100 мА;
выходное напряжение встроенного стабилизатора: 3,2..3,4 В;
выход работает в триггерном режиме с уровнями:
логического нуля: 0 В;
логической единицы: 3,3 В;
удержание выходного импульса: 2 секунды.

RCWL-0516 — микроволновый радарный датчик движения работающий на эффекте Доплера. Схема

На плате отсутствует несколько радиодеталей, устанавливая которые можно поменять некоторые характеристики модуля. Это сначала фоторезистор, для него на плате предвидено особое место. Как отмечается в различных источниках из веба, что модуль будет активным, если на входе CDS будет находиться напряжение выше 0,7 вольт. При соединении входа CDS с GND модуль закончит демонстрировать реакцию на движение. Так же, этот фоторезистор можно вынести с платы и установить его в комфортном вам месте, подключив его к контактам CDS и GND. Для регулировки чувствительности фоторезистора можно установить резистор с номиналом около 1 МОм, на место обозначенное на плате R-CDS.
Для понижения чувствительности до 5 м необходимо установить резистор с номиналом 1 МОм, на место обозначенное на плате R-NG. Другими словами понизить коэффициент усиления второго операционного усилителя.
Для регулировки времени удержания импульса (в секундах) необходимо на место, обозначенное на плате C-TM, установить конденсатор. Время в секундах можно вычислить по формуле: T=(1/C)*32678.

О конструкции корпуса модуля
Перед фронтальной стороной не должно быть много железных предметов. Передняя сторона платы — это сторона с компонентами. Эта сторона должна быть обращена к обнаруживаемым объектам. Не загораживайте переднюю сторону чем-либо железным. Задняя сторона обязана иметь зазор более 10 мм от любого металла. Как я сообразил, индуктивность СВЧ генератора должна быть экранирована с оборотной стороны и экран должен быть установлен таким макаром, что бы со всех боков от него было свободное место более 10 мм.

Можно также почитать об схожих устройствах в [2],[3] и вебе.

Литература:
1. https://github.com/jdesbonnet/RCWL-0516/
2. А.Хабаров. Датчик движения. Радио №10, 2001 г., стр.31-32
3. А.Исаев. СВЧ датчик движения для охранной сигнализации. Радио №12, 2002 г., стр. 41-42

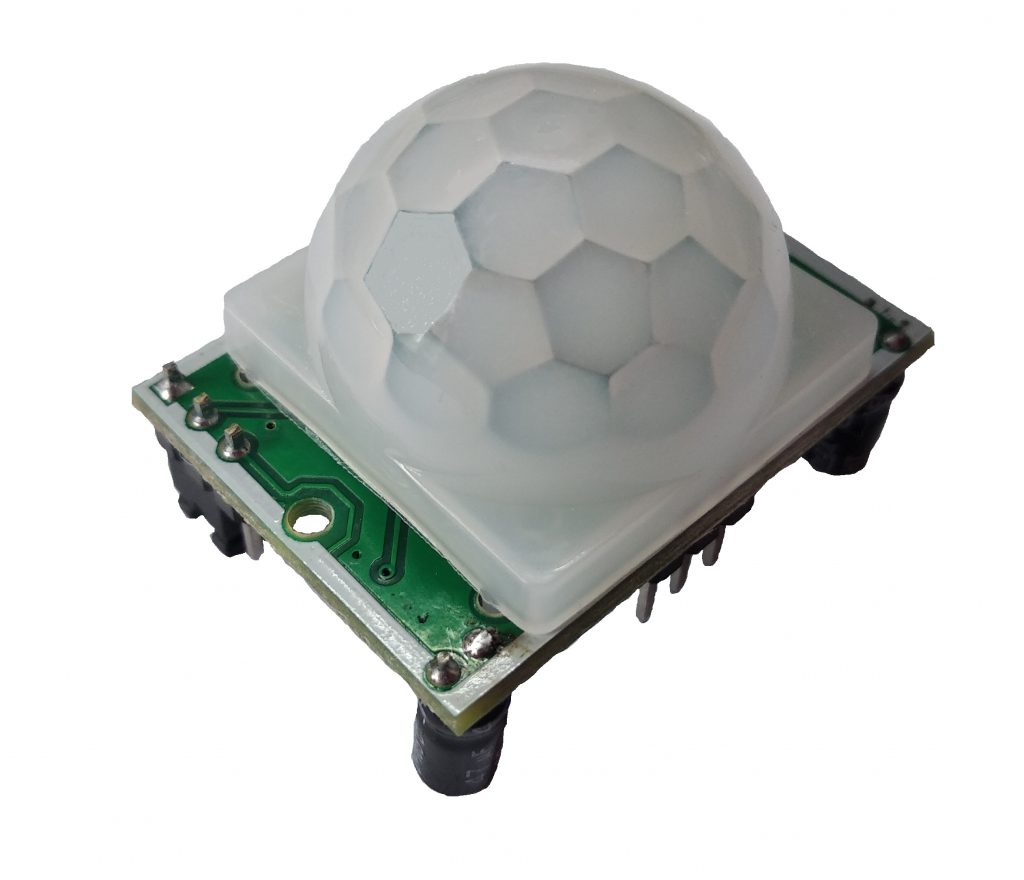

HC-SR501 датчик движения

HC-SR501 датчик движения. Внешний облик

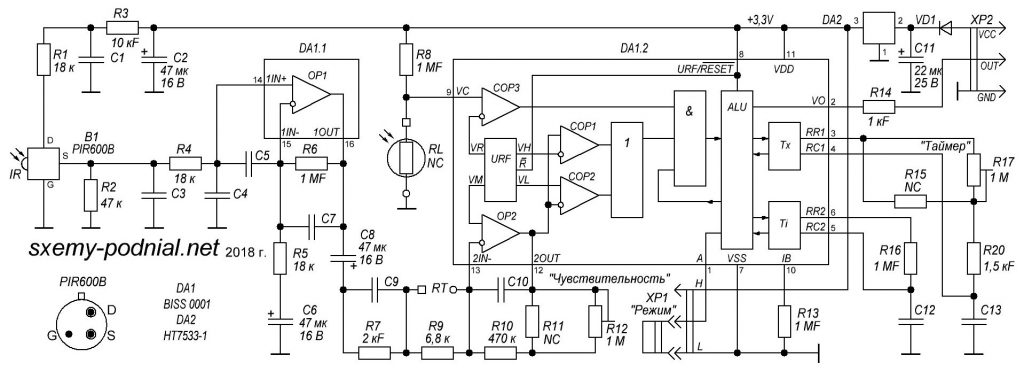

Приобрёл не так давно датчик движения HC-SR501. Схема на него нашлась в вебе, ну и справочные данные на специализированную микросхему тоже. После поднятия схемы были видны некоторые различия с даташитом. Ну и изображение схемы, как в документации, не приносит огромных результатов при чтении. Оцените моё видение, как должна изображаться схожая схема.

HC-SR501 датчик движения. Схема

VITO VT275 датчик движения

VITO VT275 датчик движения. Внешний облик

Предлагаю вашему вниманию схему датчика движения VITO VT275. Приобретён мною этот аппарат, в надежде автоматизации освещения в доме.

VITO VT275 датчик движения. Схема

Осветительный прибор светодиодный с датчиком движения (освещённости)

Осветительный прибор светодиодный с датчиком движения (освещённости). Этикетка

Время от времени люблю брать разные обыкновенные электронные финтифлюшки. Вот и сейчас направил внимание на Осветительный прибор Светодиодный с Датчиком движения (как было обозначено этикетке). Изумило то, что Датчик движения очень маленький – всего только дырочка в два мм, и никакой линзы Френеля.

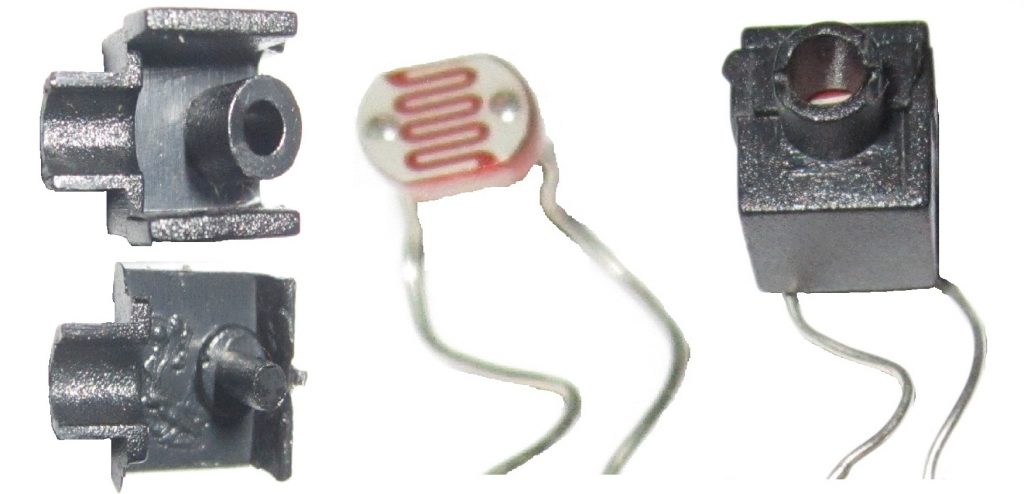

«Пиродатчик»

Дома провёл испытания…. И, о волшебство – всё работало…. Всё, как обозначено на этикетке… Правда, свет врубался не на 30 секунд, а на – одну… Я думаю, что впаяли не того номинала конденсатор C3. Правда, когда я выключил свет в комнате – работа закончилась. После «поднятия» схемы – подтвердились не утешительные гипотезы. Пиродатчика не было, а был только – фоторезистор, заключённый в светонепроницаемую коробку с малеханькой дырочкой с боковой стороны, напротив фоторезистора.

Осветительный прибор светодиодный с датчиком движения (освещённости). Схема

Вывод: Это устройство не является «… с датчиком движения». А является «… с острым датчиком освещённости»… Его можно применять как датчик движения, но только с наружной засветкой.

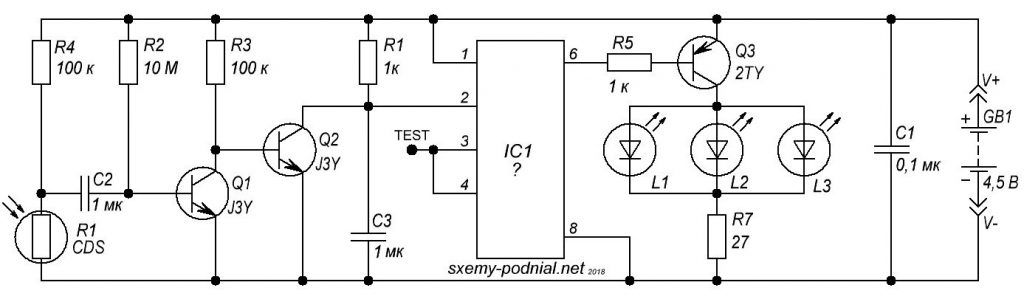

По включении микросхемы IC1 можно представить, что это одна из модификаций 555 таймера. К такому выводу подталкивает и размещение выводов питания, и схема подключения микросхемы к схеме. И если на выводы 3 и 4 (TEST) подать напряжение положительной полярности, то таймер срабатывает приблизительно на 30 секунд.

Видео: НЕ ОЖИДАЛ такого от ДАТЧИКА ДВИЖЕНИЯ
