Схема системы отопления с электрокотлом

Если для вас знакомо устройство электрочайника, то для вас будет понятно, почему подогрев дома электрическим котлом именуют самым обычным методом отопления. Механизм работы электрического котла, очень похож на нагревание воды в чайнике. Источником тепла является ТЭН, который греется при прохождении по нему электрического тока. Появляется вопрос, если это так, почему электрокотлы не применяются везде и для чего выпускают котлы на других видах горючего. Ответим на этот вопрос в этой статье.

Об электрических котлах и доступности электричества

Итак, электрический котел. Для подогрева среднего дома 100 кв. метров, нужна электрокотёл мощностью 10 кВт (о расчете мощности ниже). Обычной расчет из курса физики, дает, что при напряжении питания 220 Вольт, токовая нагрузка сети для питания 1-го такового котла, составит 45 Ампер. Если к 10 кВт прибавить 10 кВт подходящих для работы другого электрического оборудования и освещения в доме, то получаем мощность, которую необходимо запрашивать для подключения 20 кВт.

Отсюда 1-ая неувязка применять электрический котел для отопления: не всюду такие мощности доступны для подключения.

Принципиально! Перед покупкой электрического котла отопления необходимо согласовать его мощность и возможность подключения в надзорных органах (Энергонадзоре) вашего района. Может быть, будет нужно проект монтажа котла.

Механизм работы электрического котла

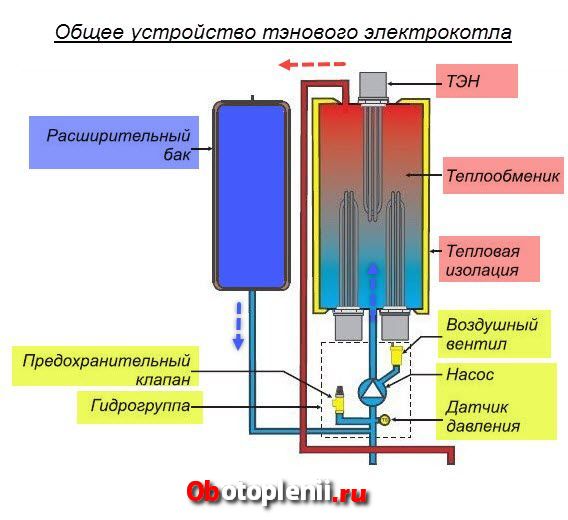

Бесспорным плюсом электрокотла, является простота его конструкции. Снова навязывается сопоставление котла с чайником. Нагрев водянистого теплоносителя, происходит в баке котла с помощью 1-го либо нескольких ТЭНов. Жидкость, подогретая в баке котла до температуры практически 100 градусов, или естественно, или принудительно циркулирует в системе отопления. Бак котла сделан из нержавеющей стали.

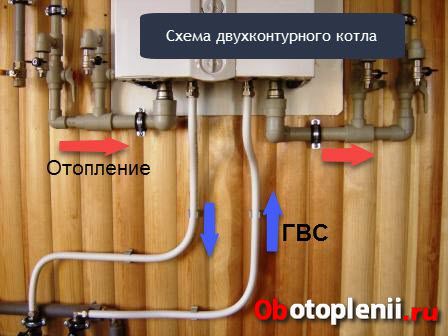

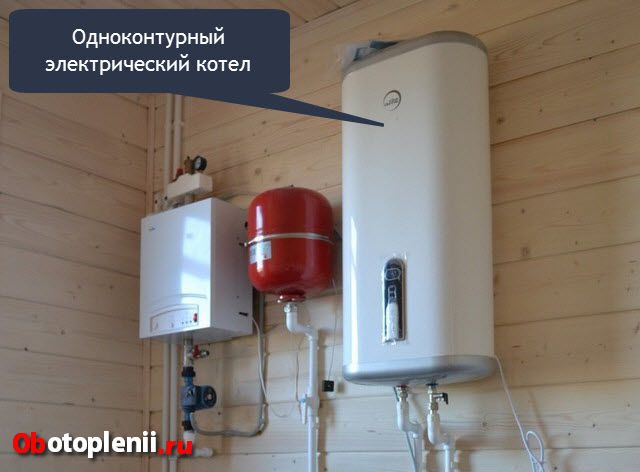

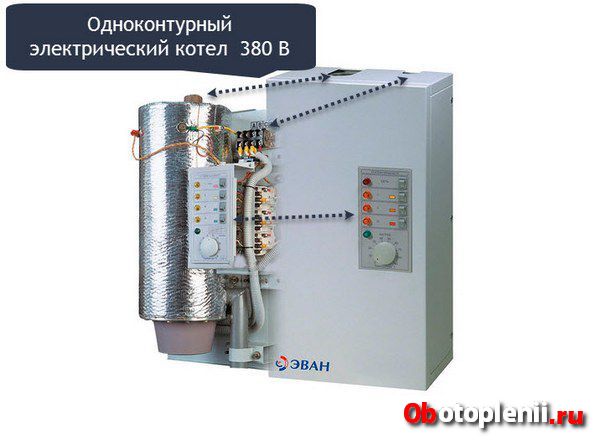

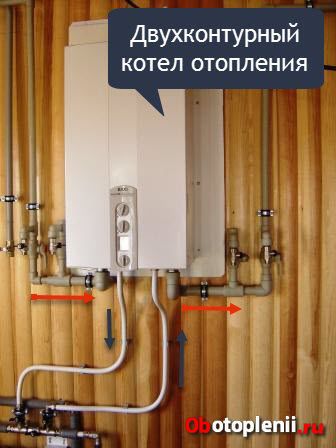

Довершает удобство, выпуск одноконтурных и двухконтурных котлов. Одноконтурный котел служит только для подогрева дома, а двухконтурный котел имеет два теплообменника и два независящих контура отопления. Один контур обеспечивает горячее водоснабжение (ГВС) в доме, а 2-ой контур – отопление.

Естественно, современные котлы снабжены умным управлением, которое позволяет включать и выключать котел при необходимости, регулировать температуру нагрева, что существенно сберегает электроэнергию.

Отсюда 1-ый плюс электрокотла. Отсутствие сложных технических частей в котле, делаю его самым надежным и дешевеньким в обслуживании котлом отопления. Кстати, установка и пуск электрокотла, тоже, обыкновенные и доступны своими руками.

Электропитание электрического котла

Выше я упомянул, что для Энергонадзора может пригодиться проект монтажа котла. Это необходимо для электробезопасности. Мощность и токи котла огромные, отсюда завышенная опасность возгораний от некорректно выполненной проводки.

Для подключения электропитания котла нужна отдельная проводка, верно именуемая группа, имеющая заземление. В продаже есть котлы однофазовые, они питаются от сети 220 Вольт, а трехфазные питаются от сети 380 Вольт. Трехфазные устройства владеют большей мощностью.

Дабы высчитать сечение жил питающего кабеля, воспользуемся удобной формулой электрика: на 5 кВт мощности, берем 1 кв. мм сечения медного провода в кабеле. Другими словами: Для котлов мощностью до 7,5 кВт, нужен медный кабель сечениями жил 2,5 мм. Для котлов от 7,5 до 20 кВт нужен кабель с жилами 4 мм. Для колов 20-30 кВт нужен кабель 6 мм.

Примечание! Сечение жил электрических кабелей не обозначается в мм, а обозначается в кв. миллиметрах. Маркировка кабеля ВВГнг 3×2,5, значит, что кабель в двойной виниловой изоляции с 3-мя жилами сечение каждой жилы 2,5 кв.мм.

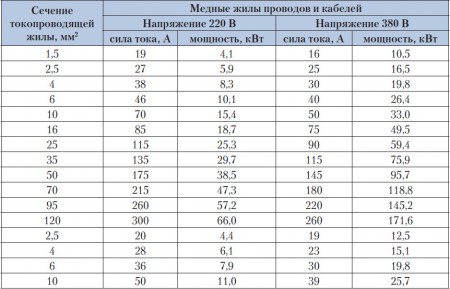

Для более четкого расчета сечения кабеля используем такую таблицу из ПУЭ,7 (правили устройства электроустановок изд.7).

В некоторых котлах предусмотрена ступенчатая регулировка мощности. Это позволяет сберегать электроэнергию, переключая котел с предельной мощности. Регулировка мощности котла осуществляется или автоматом, или в ручном режиме. Электрические котлы обустроены указателями температуры, манометрами, термостатами.

Выполнение электрокотлов

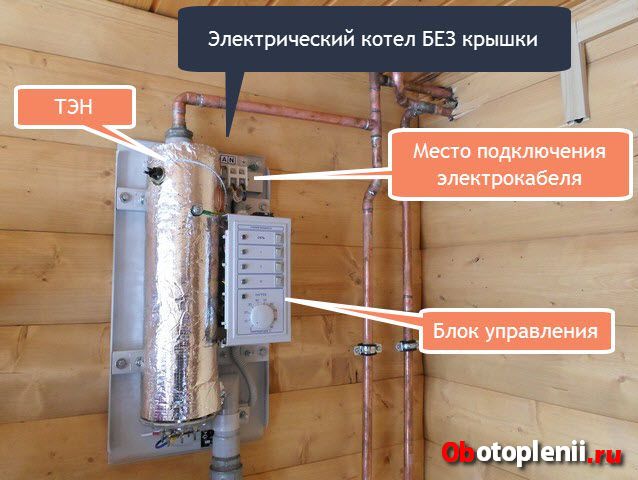

Естественно, современный электрокотел это не чайник и он заполнен разным дополнительным оборудованием. Есть котлы, в каких установлена автоматическая защита от перегрузки. Есть оснащение интегрированным ограничителем температуры. Выпускаются котлы в напольном и стенном вариантах выполнения. Всё это необходимо читать в описаниях котла и обращать на это внимание.

Типы электрокотлов

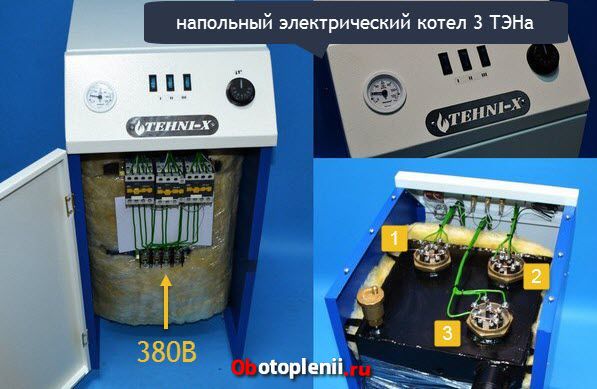

Необходимо упомянуть, что выпускаются стенной и напольные электрические котлы.

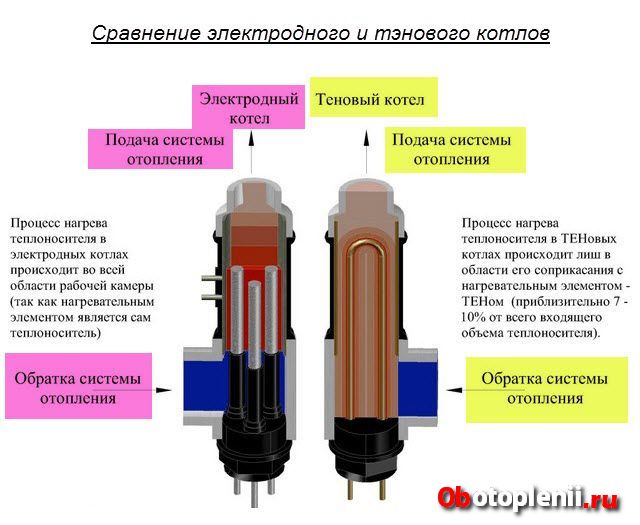

Также, не считая ТЭНовых элеткрокотлов, обширное использование отыскали более действенные котлы на электричестве: электродные и индукционные электрокотлы.

Сколько стоит подогрев дома электрокотлом

Все это была теория, не достаточно затрагивающая кошелек. Сколько же будет стоить подогрев дома электрокотлом? Кстати, цена самих электрокотлов ниже по сопоставлению с другими котлами подогрева.

Входные данные: Для расчета вернемся к моему примеру выше. Дом 100 кв. метров, электрический котел 10 кВт (на 10 метров берем 1 кВт котла).

Вопрос: Сколько будет стоить отопление дома таким котлом в зимний период с октября по май.

Решение:

• Расчет 1. Считаем, что котел работает повсевременно. Потребляемая мощность 10 кВт в час, в день 240 кВт, за месяц 7200 кВт. По ценам 2017 года, 1 кВт/час =5,38 рубля (одно тарифный Москва). Получаем в месяц при неизменной работе котла, что на практике не бывает, 38736 рублей.
• На практике, на полную мощность котле будет работать 10-14 дней за известие зимний период. В остальное зимнее время (декабрь-февраль) котел будет работать на 50 % мощности. В другие месяцы котел будет работать на 30 % мощности.

Получаем: За весь сезон, в столичных ценах котел «съест» 116190 рублей за 8 месяцев. Что в среднем составляет 14523 рубля за месяц. Вот такая математика.

Вывод

Невзирая на все плюсы электрического котла, мы лицезреем, что цена отопления электрокотлом традиционного типа (ТЭН), большая. Газовое отопление будет дешевле, хотя рентабельность газового отопления появится на 3-ий — 4-ый год после вложения в газификацию дома.

Не считая этого вероятны перебои с электроэнергией. Конкретно по этому, мастера рекомендуют применять электрокотел в паре с дополнительным котлом отопления, к примеру, на жестком горючем.

Котлы для отопления на дровах и электричестве

Перед домовладельцами, которые отапливают свое жилье жестким топливом, всегда стоит неувязка остывания воды в батареях после того, как дрова в топке котла прогорели. Ведь не всегда есть возможность произвести новейшую загрузку, к примеру, ночкой либо в случае отъезда. Тогда дом может основательно остыть, а при некоторых обстоятельствах размораживаются трубы. Один из вариантов эту делему решить – ставить комбинированные котлы для отопления на дровах и электричестве.

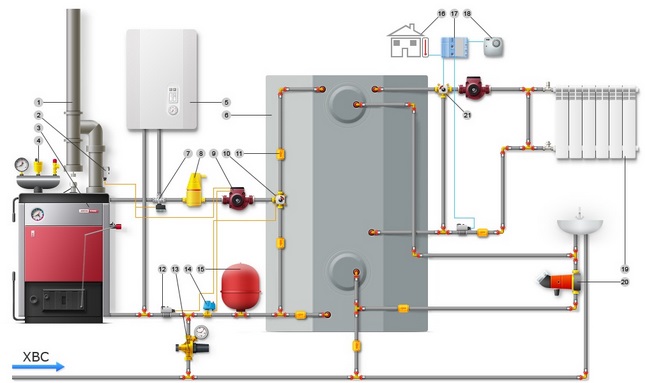

Обвязка 2-ух котлов

Конструкция и принцип деяния комбинированных котлов

Конструкция комбинированной установки отличается от традиционной твердотопливной введением в резервуар агрегата электрического ТЭНа либо группы таких нагревателей, которые в сумме дают нужную термическую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом частей зависимо от температуры теплоносителя.

Котел на дровах и электричестве

Принцип деяния, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат главным видом горючего, на нем агрегат работает повсевременно.

Если древесная порода сгорела, а новенькая загрузка горючего не делается, температура теплоносителя в рубахе начинает падать, на что реагирует соответственный датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В безупречном случае это происходит еще до того, как топка совсем потухла, ведь температура воды начнет понижаться ранее.

Далее теплоноситель в системе отопления греется только электричеством, пока в камеру сгорания не загрузят новейшую порцию горючего. После ее прогрева блок управления отключит ТЭНы и котел опять на сто процентов перейдет на дрова.

Достоинства и недочеты

Системы отопления, работающие с котлами для отопления на дровах и электричестве, владеют значительными плюсами:

• Главное преимущество – исключено остывание теплоносителя и всего строения. Самый идеальный вариант для тех, кто главнее всего ценит комфорт либо у кого в доме есть мелкие малыши. Животрепещущ таковой котел и в районах с жестоким климатом или слабеньким утеплением стенок дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень стремительно.
• Работа такового источника тепла более экологична, так как выбросов вредных веществ в атмосферу существенно меньше, чем у иных твердотопливных установок.
• При первом и последующих розжигах топки на ее стенах не появляется конденсат, так как 1-ый нагрев водяной рубахи идет вместе от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат возникает на стенах, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде темного налета, который очень тяжело удалить.

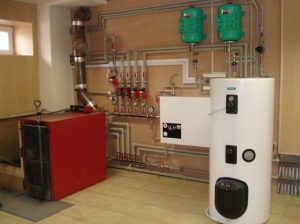

Котельная с 2-мя котлами

Как и любые универсальные изделия, комбинированные отопительные котлы на жестком горючем и электричестве имеют свои недочеты:

• Могут применяться в определенных критериях, а конкретно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такового аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного для вас энергетической компанией, довольно для работы установки. Найти потребляемую электрическую мощность просто — она равна термический.
• Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у традиционных братьев, это обосновано конструктивными особенностями всех гибридных установок.
• Цена изделия выше из-за прибавления в него новых узлов и деталей, что полностью закономерно.

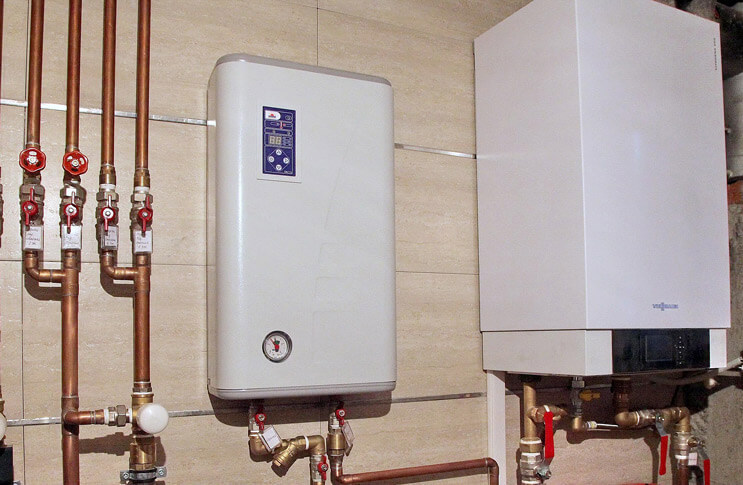

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на жесткое горючее, то неувязка остывания теплоносителя уже решена вначале. Тут принципиально, дабы верно была выполнена обвязка твердотопливного котла и электрокотла. 1-ый должен работать как основной источник тепла, работающий повсевременно. 2-ой агрегат будет служить ему подстраховкой на случай затухания топки либо отключения с целью вычистить камеру и дымогарные трубы.

Большая часть современных электрических отопительных установок оснащаются встроенными циркуляционными насосами. Если же такой отсутствует, его придется приобрести и установить в трубопровод оборотной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно узреть ниже.

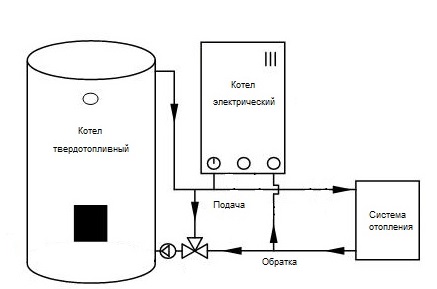

Схема комбинированного котла

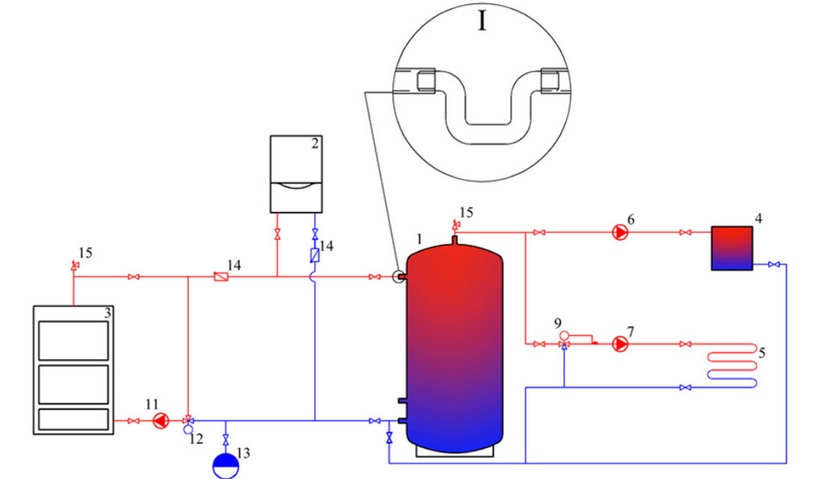

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов оборотной воды в каждый котел сходу после насоса рекомендуется установить оборотный клапан. Это необходимо для предотвращения циркуляции воды между агрегатами, а в случае трагедии трубопровода не дозволит опорожниться водяной рубахе. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 либо 70 ⁰С, а электрической – на 40 ⁰С, то можно сберегать электроэнергию, так как вспомогательный аппарат включится в работу не сходу, а после снижения температуры в системе, которую он и будет поддерживать. Ниже представлена более непростая схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В данном случае работа всей топочной будет более экономной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать термический аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется использовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и оборотном трубопроводах теплоносителя. Это дозволит повсевременно применять один насос для циркуляции, а не два.

Внедрение котлов долгого горения

Дабы избежать нередких загрузок топки и прирастить интервал между ними до 12—18 часов, можно использовать котлы для отопления на дровах долгого горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу либо принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее огромное количество дров, а метод сжигания прирастит время работы так, что закладку необходимо будет делать несколько раз в день.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предшествующая порция стопроцентно не сгорит. И не факт, что это случится деньком, а не ночкой. В последнем случае загрузить новейшую порцию будет некоторому, означает, подстраховка электрического котла в любом случае не помешает. Потому, следуя предшествующим советам, котел долгого горения на дровах необходимо подключить наряду с электрическим. Благодаря долгому горению твердотопливного котла его электрический ассистент будет врубаться довольно изредка, это даст дополнительную экономию электричества.

Заключение

Приобретение источника тепла для дома необходимо рассматривать в каждом случае персонально. В не так давно построенном доме, в каком еще как бы нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для подогрева дома, то можно в качестве основного источника применять котлы отопления на дровах, а имеющийся агрегат будет служить подстраховкой.

Как выполнить электрокотел отопления 220В своими руками: Мастер-класс от профи

знаем как выполнить электрокотел отопления своими руками, работающий от напряжения 220В.

Отопление в личном доме должно быть действенным и, лучше, экономичным, не так ли? Дабы достигнуть схожих характеристик, домашнему мастеру нужен нагревательный котел. Как понятно, этот устройство работает или на жестком горючем, или на газе, или на электричестве. Обычно счастливые владельцы пригородной недвижимости отдают предпочтение последней разновидности из-за ее экономичности. Спецы говорят, что собрать данный агрегат без помощи других не так трудно.

Электрокотел своими руками

• Электрокотел от А до Я
• Достоинства и недочеты устройства
• Инструменты и расходные материалы
• Пошаговая аннотация
• Соблюдение техники безопасности

Электрокотел от А до Я

До того как разобраться, как самому смонтировать и ввести в эксплуатацию электрокотел для отопления, следует узнать, что все-таки собой представляет данный устройство. Если гласить кратко, то это железная емкость, вовнутрь которой помещен электронагревательный элемент.

Отметим, что форма котла может быть хоть какой, на ваше усмотрение, а его мощность варьируется от 220 В до 380 В. 1-ая разновидность почаще применяется в жилых помещениях, в то время как котел на 380 В может обогреть значительную площадь — а это означает, что его целенаправлено ставить, как часть отопительной системы в коммерческой недвижимости.

Когда идет речь о самодельном котле для отопления, то предполагаются две разновидности такового агрегата. Электрокотел может быть ТЭНовым либо электродным. Направьте внимание, что функциональность и качество работы самодельного отопительного устройства не будут уступать фабричным аналогам.

Может быть, вы слышали об индукционных электрокотлах, которые прогревают теплоноситель, пользуясь магнитным полем. Сделать эту разновидность отопительного устройства самому не представляется вероятным.

Принципиально: какую бы разновидность электрокотлов вы ни приняли решение сделать в домашних критериях, очень принципиально позаботиться о наличии заземления. В неприятном случае, вы и ваши домочадцы рискуете получить суровый удар током. Если вы не убеждены в собственных практических способностях и уровне подготовки, лучше не браться за изготовка котла отопления без помощи других. Неважно какая ошибка при сборке и монтаже данного агрегата чревата тем, что вы получите неисправный устройство и спровоцируете возгорание проводки.

Достоинства и недочеты устройства

Безупречных устройств не существует. Но электрокотел для системы отопления все таки располагает более впечатляющим перечнем преимуществ, чем недочетов.

Плюсы электрического котла отопления:

• высочайший КПД (прямо до 97–98%). Таковой электрокотел выделяет фактически столько же термический энергии, сколько потребляет электричества;
• компактность. Размер котла позволяет монтировать его даже в достаточно маленьких помещениях, ведь длина водонагревательного контура около 60 см при ширине 30 см — это более чем компактнее габариты;
• высочайшая скорость нагрева воды;
• имунность к перепадам напряжения в сети. Этот фактор важен с учетом того, что подача тока в электросетях часто бывает нестабильной. Устройство не мучается от скачков напряжения, а всего только меняет интенсивность работы;
• конкурентноспособная цена. Магазинный электродный обогреватель обойдется для вас в 150 баксов, не меньше, а сделать его своими руками можно, используя подручные материалы — таковой устройство будет стоит намного дешевле.

Минусы электрического нагревателя:

• необходимость отвода гидролизных газов, которые образуются в процессе работы устройства;
• непременное заземление;
• избирательная сопоставимость с другими составляющими системы отопления. Электродные котлы не работают с металлическими батареями и металлопластиковыми трубами;
• высочайшая цена отопления. Из-за впечатляющих тарифов на электричество отопление огромного двуэтажного дома при помощи электрокотла может востребовать от его владельца солидный денежных вливаний.

Хотелось бы направить ваше внимание на один принципиальный аспект. Электрокотел нечувствителен к перепадам напряжения в сети, но этому устройству нужна высококачественная, надежная проводка. Если вы живете в регионе, где отключение электропитания происходит достаточно нередко, то необходимо позаботиться о приобретении бесперебойника (источника бесперебойного питания). В его задачку заходит аккумуляция электричества на случай неожиданного отключения системы. Благодаря этому маленькому, но подходящему устройству электрокотел сумеет еще несколько часов работать даже без света.

Инструменты и расходные материалы

Представим, что вы уже обусловились с типом устройства, которое желаете сделать, сделав выбор в пользу ТЭНового либо электродного котла отопления. Сейчас необходимо приготовить все, что будет нужно для вас для работы. Наверное что-то из перечисленного ниже вы отыщите в собственной мастерской, какие-то инструменты придется докупить либо одолжить.

Инструменты и детали для производства электрокотла:

• сварочное оборудование (инвенторного типа);
• болгарка;
• молоток;
• рулетка, маркер, мел;
• железная труба (ее толщина должна быть более 3 мм, а поперечник — 219 мм);
• электрод;
• электропровода (в эталоне, медные);
• железные патрубки;
• ФУМ-лента.

Пошаговая аннотация

Рабочее место подготовлено, все инструменты и детали под рукою, а это означает, что можно приступить к созданию электродного котла для домашней системы отопления.

1. Подготовьте отрезок металлической трубы. Для этого нужно с 2-ух ее концов порезать резьбу. Один конец трубки необходимо будет заглушить, а в другой вкрутить муфту с электродом.
2. Дабы приварить к трубе железные патрубки с резьбой, которые будут употребляться в качестве крепежа с термическими коммуникациями всей системы, в ней следует просверлить круглые отверстия.
3. К корпусу необходимо приварить два болта — какой-то из них будет применен для нулевого провода, а другой для заземления.
4. Дабы вмонтировать приобретенный устройство в систему отопления, к приготовленным патрубкам необходимо присоединить трубы.
5. Следующий шаг — присоединить к электроду клемму плюсового провода.
6. К наваренным болтам подсоедините клемму нулевого кабеля и провод заземления.
7. В контур отопления принципиально подсоединить манометр и систему предохранителей. Не забудьте и об устройстве, отвечающем за отвод гидролизных газов.
8. Электрокотел, сделанный своими руками, готов к запуску. Систему необходимо заполнить приготовленным теплоносителем и запустить.

Не напрасно молвят: дескать, лучше один раз узреть, чем 100 раз услышать. Перефразируем это крылатое выражение и заметим, что видео-урок по сборке и монтажу электрокотла своими руками поможет для вас лучше разобраться в тонкостях этого процесса. Предлагаем познакомиться с видео, приготовленным опытнейшеми специалистами-электриками.

Соблюдение техники безопасности

Начнем с того, что, до того как создавать сборку и подсоединение электрокотла, для вас необходимо будет получить разрешение от поставщика электроэнергии. Это необходимо для того, дабы вы понимали, будет ли довольно вашему котлу электричества, и не будет ли он работать во вред другим абонентам сети.

В принципе, установка этого агрегата лучше доверить профильным мастерам, но, если для вас удалось без помощи других собрать электродный котел, то вы должны и с его подключением совладать без заморочек.

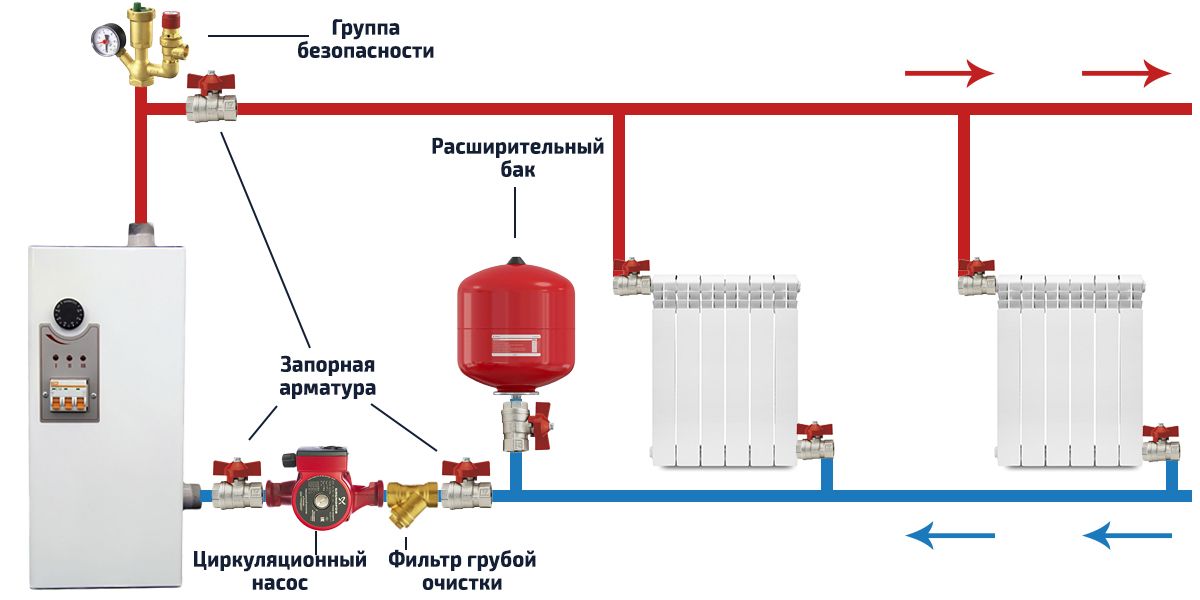

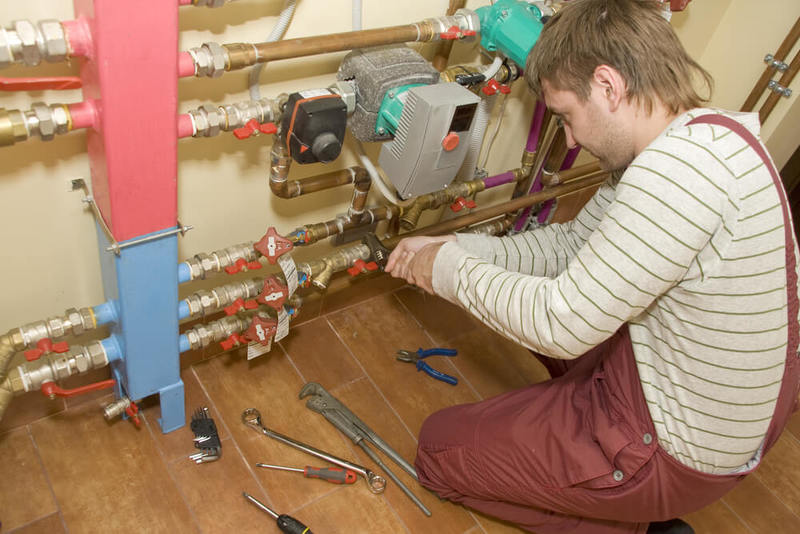

Подключение электрокотла в систему теплоснабжения именуют термином «обвязка». Для того дабы подключить ваш самодельный котел, необходимо ознакомиться со схемой отопления дома либо квартиры, обращая внимание на точки доступа к электропитанию. Схема подключения учитывает тип системы теплоснабжения — одноконтурный либо двухконтурный — также мощность самого котла.

Предлагаем для вас поглядеть видео, посвященное монтажу и запуску электрокотла.

Бывалые мастера рекомендуют направить внимание на следующие особенности монтажа электрокотла:

• до того как монтировать его, систему отопления необходимо кропотливо помыть водой с добавлением особых очищающих средств;
• похлопочите о том, дабы в системе отопления были предусмотрены предохранительный клапан и воздухоотводчик;
• отрезок трубы, соединяющей электрокотел с системой отопления, должен быть железным;
• температура воздуха при монтаже котла может колебаться от +10 до +40 градусов, влажность — менее, чем 75%;
• если вы живете в двуэтажном особняке, то 1-го котла для вас будет недостаточно. Необходимо подключить два элекрокотла — по одному на каждую группу радиаторов.

При выборе места, куда будет подключен ваш самодельный котел, принципиально учесть метод циркуляции по контуру теплоносителя. Здесь есть только два варианта:

• если подразумевается естественная циркуляция воды, то устройство необходимо установить в нижней части системы. Это обеспечит наивысшую эффективность прогрева радиаторов. При всем этом нагнетающая труба должна быть помещена над батареями на самой малеханькой высоте;
• если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в всякую ее часть.

Принципиально: занимаясь созданием, монтажом и пуском электродного котла отопления, нужно придерживаться правил техники безопасности. Идет речь об электричестве и воды (теплоносителе), а это означает, что неважно какая оплошность может привести к неисправимым последствиям.

Юзеры электрокотлов говорят, что данный вид отопительных устройств обычно не вызывает приреканий в процессе использования, если следовать правилам техники безопасности.

Подводя результат, отметим, что собрать электрокотел для домашней системы отопления полностью под силу и не спецу. Дабы процесс прошел без противных сюрпризов, а итог вас повеселил, принципиально верно следовать аннотации, заблаговременно позаботиться о том, дабы под рукою у вас было все нужное оборудование. Непременно, простые способности работы с электротехникой также нужны. размещено econet.ru
