Грамотное составление проекта разводки проводки в личном доме служит гарантией надежной работы всех потребителей сети. Все устройства, задействованные в энергоснабжении дома обязаны иметь сертификаты безопасности и отвечать нормам пуэ. Желаете выяснить, как выполнить разводку проводки в доме без вербования проф электромонтеров? Давайте учить, что для этого пригодиться.

Личный дом может быть запитан напряжением 220 V либо 380 V. Некоторые массивные приборы могут работать на напряжении 380 V, посреди них – духовки, котлы отопления, сварочные аппараты. Так как требования к сети 380 V намного жестче, обладателя личных домов в главном применяют напряжение 220 V. Тем паче что все современные приборы отлично работают от сети в 220 V и к тому же многие из них имеют неплохой класс электропотребления.

Кстати, если для вас необходимы порошки цветных металлов, то идеальнее всего входите на https://nmkural.ru. Очень широкий каталог!

Требования к энергоснабжению дома

Работа с электричеством связана с завышенной угрозой, потому до того как создавать разводку проводки в личном доме своими руками необходимо знать ряд требований. Не считая правил СНиП и ПУЭ существует еще нормативные документы, в каких прописаны дополнительные требования, связанные с ГОСТ и другими моментами. Невзирая на трудности и правила монтажа в сети, многие люди готовы произвести разводку проводки своими руками без вербования профессионалов. Исследовав все требования и нормативные документы можно выяснить, как верно выполнить разводку проводки в квартире либо доме, не нарушая при всем этом ГОСТ и ПУЭ.

На базе этих правил можно обусловиться с комплектующими, выборе проводки, методами монтажа элементом сети в доме. Невзирая на то что ПУЭ может дополняться новыми правила, есть главные пункты, которые все животрепещущи.

1. Напряжение сети составляет 220 либо 380 V. Напряжение в квартире обычно составляет 220 V, а в личном доме – 220 V либо 380 V.
2. Современная система заземления TN-C-S. Обычная и экономная система стопроцентно обеспечивает надежный уровень электросети. либо в доме осуществляется кабелем с медными жилами. Дюралевый кабель применяется для подключения электросети дома от столба.
3. Открытая проводка в квартире допускается в особых кабель-каналах. В древесных домах разрешено использовать изоляторы. Более подробнее читайте в статье про установка электросети по древесным стенкам.
4. Закрытая проводка допускается в перекрытиях плит высотных домов, пустотах конструкций построек, конкретно в стенке. Основное требование к сокрытой проводки – установка на негорючие конструкции.
5. Кабеля через стенки проводят через особые гильзы – железные трубы, поперечник которых должен быть больше чем он сам. Без применения гильзы допускается проводить кабеля, которые имеют дополнительную защитную оболочку.
6. Открытый установка проводки по потолку запрещен с применением незащищенных изолированных электропроводов. Они должны быть в неотклонимом порядке уложены в кабель-каналы, гофру и железные трубы.
7. По требованиям ПУЭ установка проводки осуществляется вертикально либо горизонтально. Укладка электропроводов по кратчайшему пути строго запрещена, так как несет опасность безопасности.
8. Защита розеток и выключателей во мокроватых помещениям должна быть не ниже IP44. Это животрепещуще при проведении разводки проводки на кухне, в ванной комнате либо бане.
9. Энергоснабжение дома либо квартиры должны быть разбито на группы. На каждую группу установлен автомат, номинал которого составляет общую мощность употребления. Электрощит и счетчик электроэнергии должны быть установлены на высоту 80 – 170 см от пола.
10. Малая высота от пола при монтаже розеток должна составлять более 30 см.
11. Все розетки должны быть заземлены с номиналом тока более 16 А.
12. Разводка проводки в ванной комнате обязана иметь отдельную линию, которая, не считая автомата имеет дополнительно защиту УЗО.
13. Установка проводки запрещен поблизости каминов, печей, дымопроводов.

Все требования ПУЭ ориентированы на неопасное внедрение электросети, потому если домовладелец захотит произвести разводку проводки в личном доме своими руками особенных проблем не должно возникнут.

Выбор проводки и девайсов для личного дома

Приступим к исследованию проводки, а конкретно их маркировки. Обозначение электропроводов содержат в себе как числа, так и буковкы.

Прежде всего обозначается число жил, потом площадь сечения каждой жилы, после этого класс его гибкости.

А – дюралевый провод. Если эта буковка указана, она всегда стоит на первом месте. Отсутствие буковкы А значит, что он имеет медные жилы.

Слой защиты кабеля имеет также свою маркировку:

П – полиэтиленная оболочка;

В – поливинилхлоридная оболочка;

Р – резиновая оболочка;

К – контрольный кабель.

ШВ – слой имеет герметичную защиту;

ОЖ – однопроволочная жила;

Э – показывает на присутствие наполнителя между жилами;

Г – упругость провода;

П – плоскость провода;

НГ – огнестойкость провода;

LS – при плавлении провода отсутствует дым.

Установка проводки в квартире осуществляется следующими видами кабелей:

АВВГ – дюралевый кабель, имеет устойчивость к горению;

ВВГ – медный провод. Может быть круглым либо плоским. Имеет дополнительные маркировки – ВВГнг (медный, негорючий), ВВГнг-LS (медный, негорючий, с отсутствием дыма при плавлении);

ПВС – медный многожильный электропровод, имеет круглую форму. Пользующийся популярностью вид, применяется для подключения домашней техники, удлинителей;

ШВВП – медный, многожильный электропровод, имеет плоскую форму. Нередко применяется для подключения бытовых устройств и другой электротехники.

Маркировки кабелей ПБПП, ПУВП, ПУНП, ПУНГП имеют класс завышенной пожароопасности, потому запрещены при монтаже проводке в квартире.

При выборе сечения электропровода необходимо знать мощность устройств, которые будут к нему подключены. Также стоит учитывать тот факт, что провода между собой необходимо подключать на базе правил ПУЭ.

Расчет и выбор кабеля по мощности и току

Что необходимо знать перед подключением проводки:

• технические свойства изоляции электропроводов не должно быть подвержены механическому повреждению;
• при разводке проводов между коробками, розетками, выключателями, они подабающие иметь припас длины для комфортабельного и надежного подключения, которая составляет более 5 см;
• любые скрутки запрещены правилами ПУЭ. Соединять электропровода без клеммных коробок можно особыми гильзами либо быстрозажимными клеммами;
• медные и дюралевые провода можно соединять только с помощью клеммных колодок;
• запрещено создавать коммутацию жил в гофре, трубах, кабель-каналах. Все соединения следует создавать в особых распределительных коробках.

Определение суммарной мощности

Электроснабжение каждого участка всегда делится на группы (секции). Любая секция имеет свой защитный автомат, от которого запитаны определенные потребители. Все устройства в секции имеют свою мощность, потому подключены кабелем с определенным сечением, которое отвечает номинальному току потребителя.

Сечение кабеля и номинальный ток автомата рассчитывается, согласно нагрузке потребителя (мощности). Если устройств в секции несколько, следует просуммировать их общую мощность. Зная суммарную мощность секции можно найти и ее номинальный ток.

Вычислить номинальный ток следует по формуле: I=P/U

P – мощность 1-го либо нескольких потребителей

U – напряжение сети

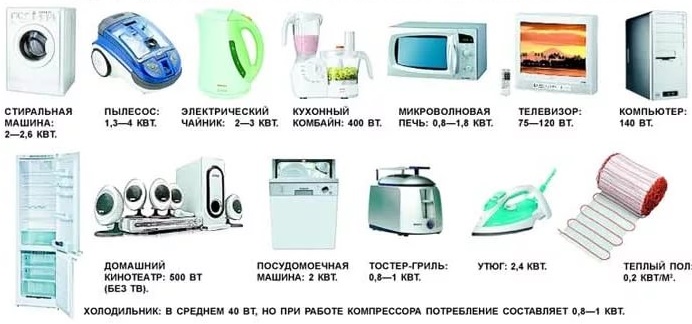

Мощность, потребляемая пользующимися популярностью бытовыми устройствами

Давайте, вычислим, какой автомат нужен определенной секции.

Возьмем секцию, от которой подключена стиральная машина. Ее мощность составляет 2,6 кВт.

Напоминаем, что в 1 кВт – 1000 Ватт

Вычисляем номинальный ток – мощность стиральной машины 2600 Ватт (2,6 кВт) делим на напряжение 220 V – получаем 11,82 А. Так как автомат служит защитным устройством, он должен отключиться ранее, чем возникнет перегрев кабеля, потому его номинал должен быть мало меньше номинального тока секции. Как правило это наиблежайшее наименьшее число систематизации автомата. В нашем случае автомат, который обеспечит защиту стиральной машины должен составлять 10 А.

В секции может быть от 1-го до нескольких устройств. Если устройств несколько, их мощность просто суммируется и дальше по формуле определяют номинальный ток секции. Зная номинальный ток можно избрать автомат.

По номинальному току можно также избрать и сечение провода. Поглядеть таблицу сечения проводов по мощности и току можно тут: https://uzotoka.ru/montazh-elektroprovodki/montazh-v-chastnyh-domah.html

Правила монтажа электрощита

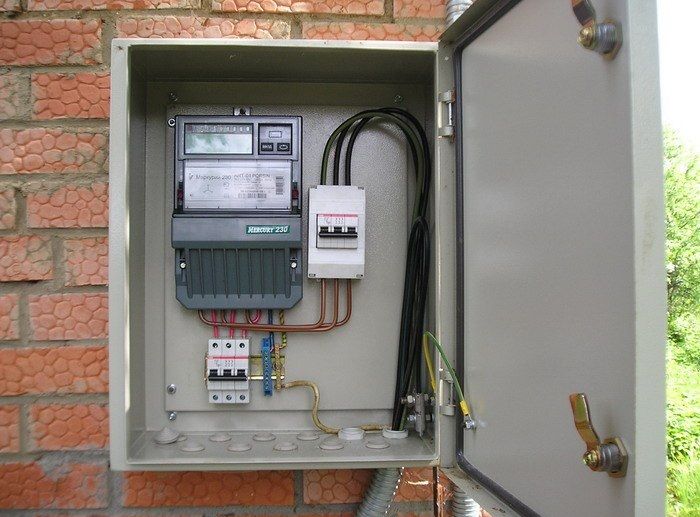

Обычно электрощит устанавливают на входе в дом. Он бывает 2-ух видов – внутренний и внешний. Размеры щита выбирают исходя из количества групп автоматов, электросчетчика, УЗО. Также нужно бросить несколько групп в качестве запасных.

Электрощит следует накрепко защитить от повреждений. Не считая того, он должен быть недоступен для деток.

Электрощит следует выбирать на основании следующих требований:

• каждый электрощит должен быть обустроен техническим паспортом. В нем следует указать тип изделия, номинальный ток, методы установки;
• электрощит должен быть покрашен негорючей краской. На его корпусе нанесены надлежащие знаки угрозы и напряжение сети;
• корпус электрощита предусмотрен быть заземлен, дверцы имеют особые ушки для установки пломб.

Перед установкой электрощита следует убедиться, что все потребители дома сумеют быть запитаны с этого места. Зная, как выполнить разводку проводки в доме кратчайшим методом, можно существенно сберечь на длине проводов. Правила разводки проводов должны соответствовать требованиям пуэ. К примеру, разводка проводки на кухне делается особенным методом, так как относиться к помещениям завышенной влажности.

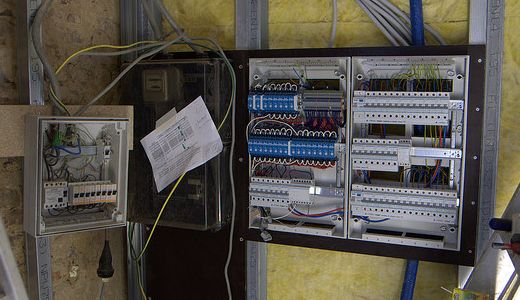

Пользующиеся популярностью виды электрощитов

Разводка групп в электрощите

До того как выяснить, как развести проводку в щите, следует обусловиться по каким характеристикам будет осуществляться разделение групп. Группировка потребителем может быть по этажам, комнатам, схожим устройствам. Выбор группировки находится в зависимости от площади дома и количества потребителей.

Обычно после вводного автомата следуют группы, которые отвечают за определенные помещения. За ними ниже размещены следующие группы определенных потребителей. Рассредотачивание групп должно смотреться разумно в электрощите, дабы можно было стремительно разобраться со всей структурой.

Проект проводки в личном доме: как избрать

Проектирование проводки в личном доме дело довольно хлопотное, но полностью осуществимое даже без наличия особых познаний. Довольно только взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят для вас пошагово сделать свой проект проводки для любого личного дома.

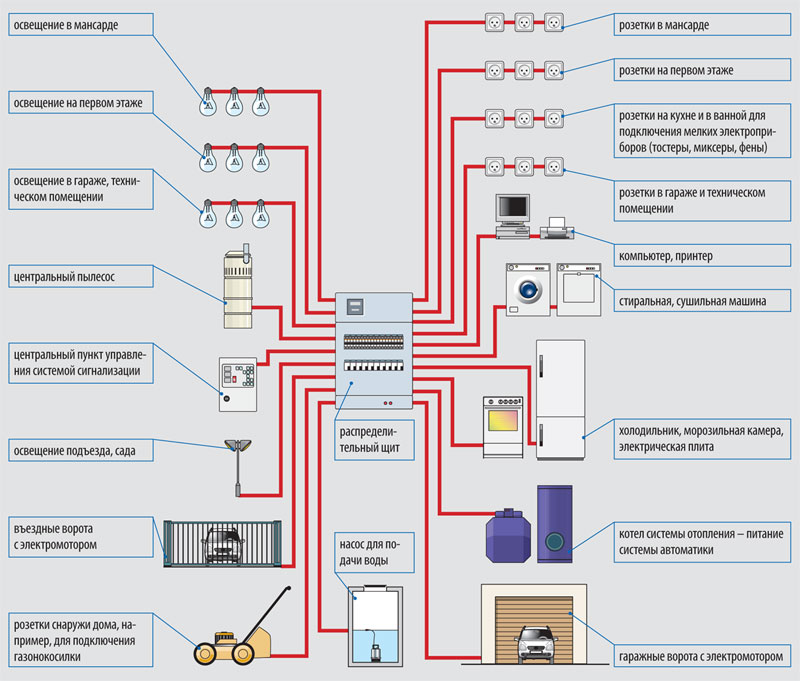

Схема электрической сети дома

Неважно какая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в этом случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает предел употребления, то схему внутренней электрической сети мы вправе проектировать без помощи других.

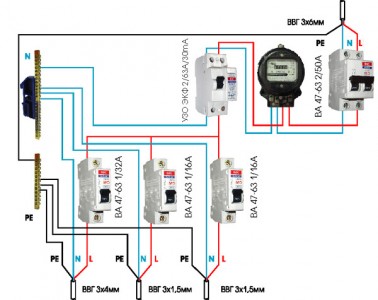

Электрическая схема распределительного щита личного дома

• Устройство проводки в личном доме смотрится следующим образом. На внешней стенке дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же делает энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже исполняем без помощи других. И тут мы вправе выбирать комфортную нам схему электроснабжения.
• Обычно схема электроснабжения дома смотрится следующим образом. Кабель либо СИП провод от счетчика подключается конкретно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Любая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не обязаны иметь коммутационных аппаратов.

Направьте внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, исключительно в случае подключения через автомат УЗО. Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного представления создателя этих строк рекомендуем для вас устанавливать их раздельно для каждой группы.

• Дальше провод либо кабель от каждого группового автомата устанавливается к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок проводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам сначала нужно высчитать количество групп и распределить по ним нагрузки. Чтобы выполнить это нам нужно обусловиться со методом монтажа проводки и подсчитать вероятную нагрузку наших потребителей.

Выбор метода монтажа проводки

Начнем с выбора метода монтажа электрической сети. Проводка личного дома может быть выполнена открытым и сокрытым методом. И от правильного выбора зависит не только лишь количество групп, сечение проводов и суммарная цена монтажа, но и внешний облик всего дома.

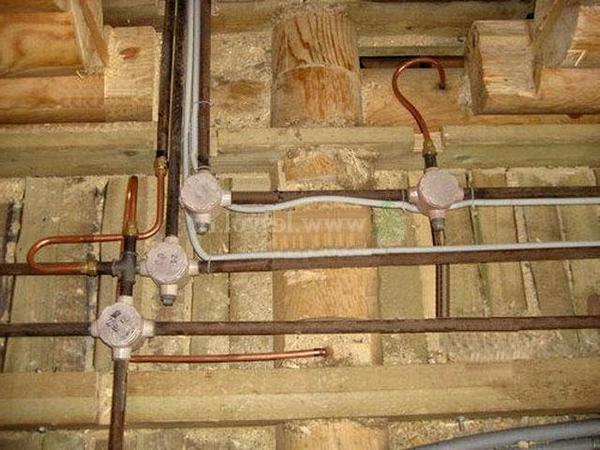

На рисунке открытая проводка в древесном доме

• Сначала отметим, что хоть какой вид монтажа проводки может быть реализован в доме хоть какой конструкции и из всех строй материалов. Вопрос исключительно в цены монтажных работ. Мы не будем приводить нормы монтажа для различных видов проводки в различных критериях. Эту информацию вы сможете отыскать в других статьях на нашем веб-сайте. Остановимся лишь на принятых нормах.
• Открытая проводка отыскала обширное использование в домах из горючих материалов. Прежде всего это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов стоимость монтажа открытой проводки часто существенно ниже. Сокрытая же проводка востребует больших денежных вливаний, а ее установка трудоемок.
• Сокрытая проводка применяется в большей степени в домах их кирпича, пеноблоков и других не горючих материалов. Ведь таковой вид проводки позволяет вполне скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особенных требований.

Расчет суммарной нагрузки дома

На следующем шаге проектирования для вас нужно высчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это нужно для последующего формирования групп.

• Для этого нам сначала нужно обусловиться с количеством электроточек и их наибольшей потребляемой мощностью. Это часто становится самой суровой неувязкой для не экспертов, но де-факто в этом нет нечего сложного.
• Любая розетка либо выключатель в доме смонтирован для определённого электроприбора либо группы электроприборов. Нам довольно избрать более мощнейший из них и в предстоящем вести расчет для него.
• Мощность электроприбора можно поглядеть в паспорте устройства. Так же ее может содержать аннотация по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы сможете выяснить в нашей таблице.

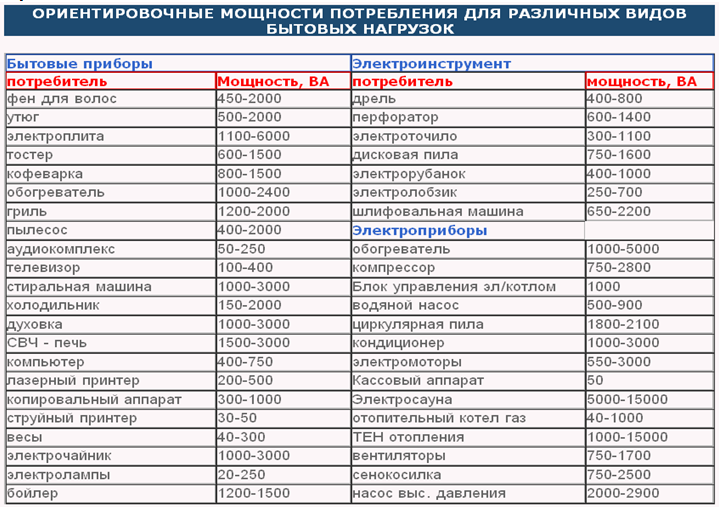

Таблица мощностей электроприборов

• Но почти всегда мощность устройств указывается в Ваттах, а нам ее нужно перевести в Амперы. Для этого можно пользоваться законом Ома — . Вообщем это облегченный вариант формулы, но для наших целей этого полностью довольно. Исходя из этой формулы у нас выходит, что электроприёмник мощностью в 1кВт для сети напряжением 220В потребляет электрический ток приблизительно в 4,5А.

Рассредотачивание нагрузок по группам

После того как мы высчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к конкретному созданию групп.

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превосходить 16А. Отталкиваясь от этого пт распределяем наши нагрузки на отдельные группы.

Направьте внимание! Для питания массивных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Рассредотачивание нагрузки по группам следует создавать исходя из их расположения и типа нагрузки. Так довольно нередко групповые полосы сети освещения отделяют от групп питания розеток. Но это не является неотклонимым, а в некоторых случаях не целенаправлено.

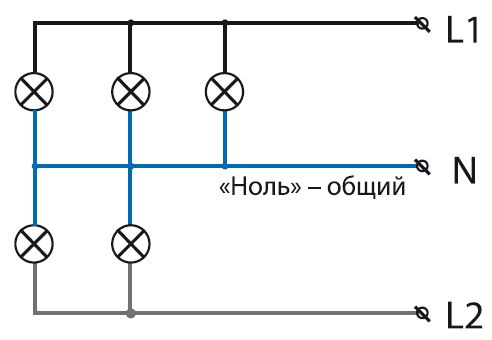

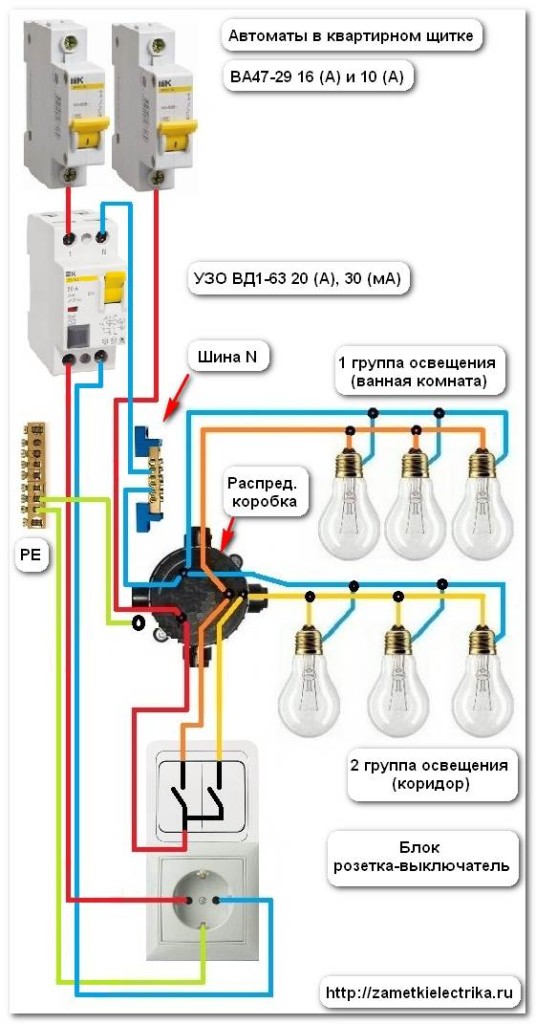

Схема совмещенной электрической группы

• Так же стоит держать в голове, что проводка в личном доме самому монтировать не просто. Потому не стоит располагать различные электроприемники одной группы в различных частях дома. Как правило это 1 – 2 смежных комнаты.
• Еще одним нюансом на который стоит направить внимание, это п.7.2 ВСН 59 – 88. Он просит подключение розеток на кухне и в жилых комнатах к различным группам. Довольно нередко в розеточную группу кухни включают и розетку в ванной комнате.

Направьте внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в какой установлена розетка автомата УЗО. При всем этом согласно ПУЭ номинальный ток утечки для такового коммутационного устройства нормируется током утечки в 30мА.

• В конечном итоге у нас может получиться от 3 до 7 групп зависимо от суммарной нагрузки. У некоторых может получиться более 10 групп. Но здесь все уже находится в зависимости от размеров дома и количества электроприборов. Но согласно технических критерий вводной автомат, который установлен на дом, изредка превосходит значения в 25А время от времени 40А.
• Об этом следует держать в голове и при разделении нагрузки по группам своими руками. Ведь возможность того, что все электрические приборы будут работать сразу довольно мала. Потому следует трезво подойти к этому вопросу и выполнить рассредотачивание более взвешенно с учетом такового фактора как коэффициент применения.

Выбор проводки

Перед тем как самому провести проводку в личном доме стоит побеспокоится и о расчете ее сечения. Ведь конкретно от этого фактора зависит ее долговечность и пожарная безопасность. В особенности животрепещущ данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в домах с 2001 года следует использовать только медные кабели и провода. Ранее допускались провода из алюминия, которые нередко можно повстречать в старенькых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой полосы. Но чтобы не делать массу расчетов и упростить выбор, можно исходить из номинальных характеристик групповых автоматов.
• Не считая того, при выборе сечения проводки следует учесть метод прокладки проводов. Ведь теплопотеря для проводов, проложенных сокрытым и открытым методом различная. В связи с этим хоть и некординально, но зависимо от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Не считая нагрузок и метода прокладки она учитывает и таковой параметр как вид провода.

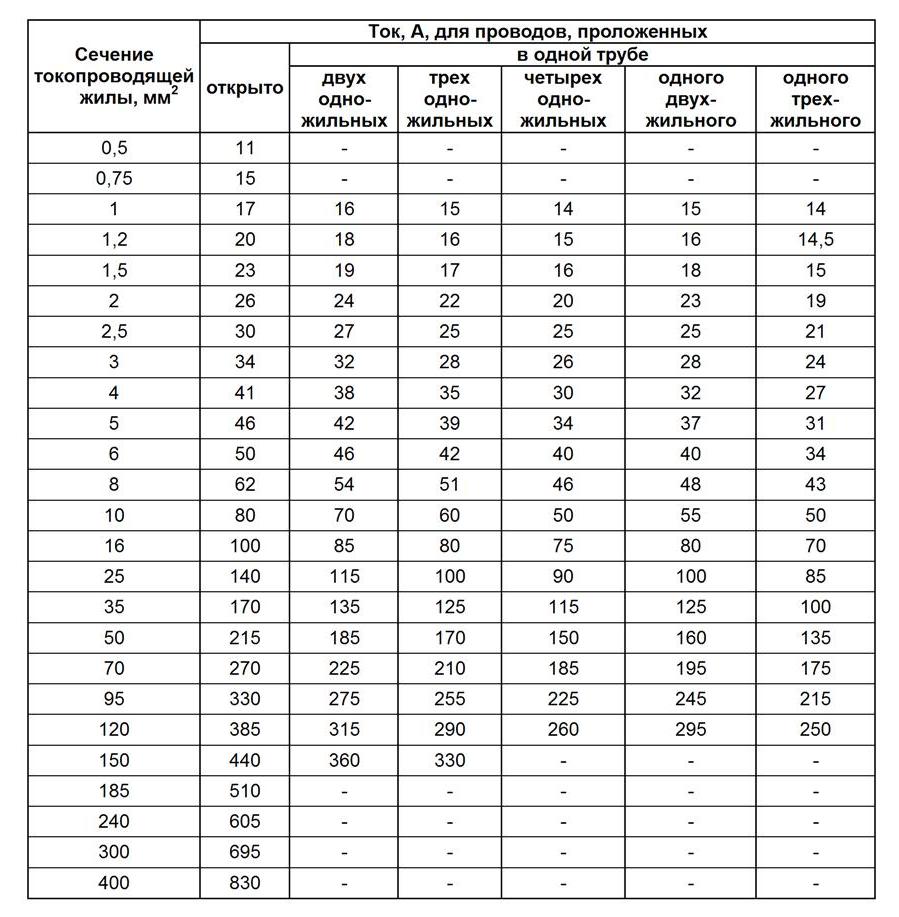

Таблица выбора сечения медного провода

• Но вроде бы не была выбрана проводка самому в личном доме следует держать в голове, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть более 1,5 мм 2 .

Вывод

В нашей статье мы привели главные этапы проектирования электрической сети в личном доме. Видите ли в этом нет нечего сложного, а видео на нашем веб-сайте еще более должно облегчить эту задачку. Главное подойти к этому вопросу пристально и взвешенно и у вас наверное все получится.

Схемы общей проводки

Дабы высчитать количество проводов, избрать места для монтажа электрических точек и хорошо соединить кабель, нужно составить общую схему проводки. Разглядим методы соединения электрической цепи.

Параллельное — при таком методе входящие в цепь элементы объединены 2-мя узлами и не соединены вместе. При таком соединении частей, даже если одна из ламп перегорит и порвет цепь, другие не погаснут, так как у тока останутся «обходные» пути.

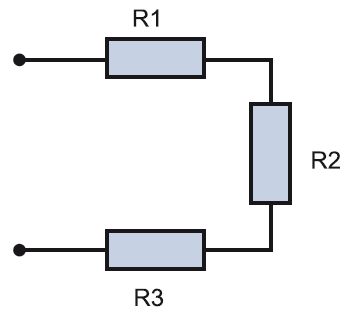

Последовательное — все элементы цепи размещаются вереницей и не имеют узлов. Пример последовательного соединения — всем популярная елочная гирлянда: огромное количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Главных типов разводки проводки три. Разглядим их тщательно, так как от избранного типа зависит вся схема полностью.

1. Тип «звезда» время от времени именуют бескоробочным, либо европейским, типом разводки. Кратко данный тип можно показать так: одна розетка — одна линия кабеля до щитка. Это значит, что любая розетка и точка освещения имеют отдельную кабельную линию, которая входит прямо в квартирный щиток и в эталоне имеет автоматический выключатель. В чем достоинства и недочеты такового типа разводки? Плюс — сначала в безопасности и способности контроля над каждой электрической точкой. К тому же не нужна устанавливать распределительные коробки. Разводка конкретно такового типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых издержек по ее монтажу. Не считая того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70–100 групп автоматов, в особенности если на объекте еще есть и информационные сети. Установить без помощи других таковой щиток трудно, и он дороже обыденного.

2. Тип «шлейф» припоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток либо распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет или к квартирному щитку, или к распаячной коробке.

3. Тип разводки в распределительных коробках — более распространенный вариант. Конкретно таким макаром делалась разводка в советское время. Экономный метод, не требующий особенных издержек. В квартире щитка нет совсем, он размещен на лестничной площадке. От такового общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (время от времени — 1, время от времени — 2–3, изредка больше). Питающий кабель входит в квартиру, потом с помощью распределительных коробок — в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки используются изредка. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

Питающий кабель заходит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, к примеру, по жилым комнатам и раздельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны входит в комнату и распределяется в коробке по точкам. Тут вероятны варианты: кабель пойдет на розетки «шлейфом» либо на каждую точку будет выделен отдельный провод.

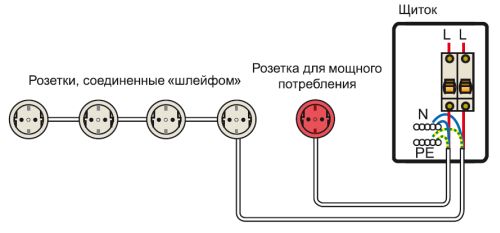

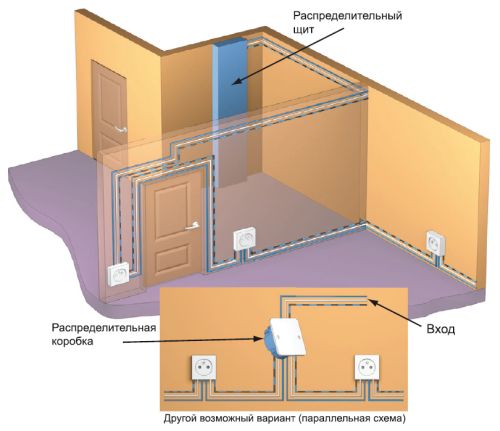

Методы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Силовые кабели и провода освещения подключены к щитку раздельно

Проф электрики составляют такие схемы с учетом всех причин. Это пожелания владельца объекта, другими словами что конкретно охото узреть в квартире либо доме. К примеру, владелец гласит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве 3-х штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в какой учитываются характеристики безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Таковой чертеж является документом и заверяется в специальной организации.

Пример принципной схемы электроснабжения квартиры, составленной проф электриком

Современные конторы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программками. Они сделаны специально для инженерно-технических работников (ИТР) и домашнему мастеру навряд ли понадобятся.

Дабы без помощи других выполнить установка проводки, схему можно начертить самому. Это делается довольно легко. Для начала изображается квартирный план с учетом всех размеров. Если нет нужной документации, можно взять ее у застройщика, хотя она должна храниться и у обладателя жилища.

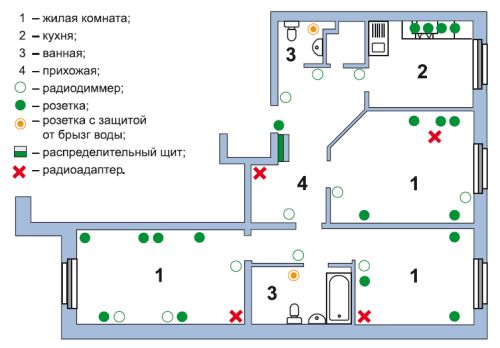

Потом с помощью особых обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Нужно не полениться и поставить принятые обозначения, дабы эту схему сообразили и другие люди. Часты случаи, когда какое-то время спустя создатель схемы не может разобраться в таинственных иероглифах, которые он сам же и вымыслил. После чего вычерчиваются полосы, которые обозначают прокладку проводки. Непременно укажите на плане, на каком расстоянии от потолка либо пола находится кабель, в особенности если проводка укрытого типа.

Сначало на схеме выставляются все электрические точки, которые нужно расположить в квартире либо доме

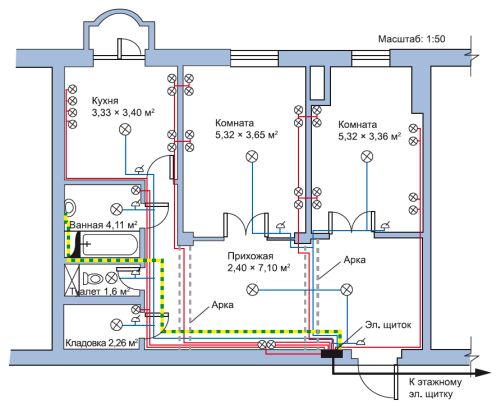

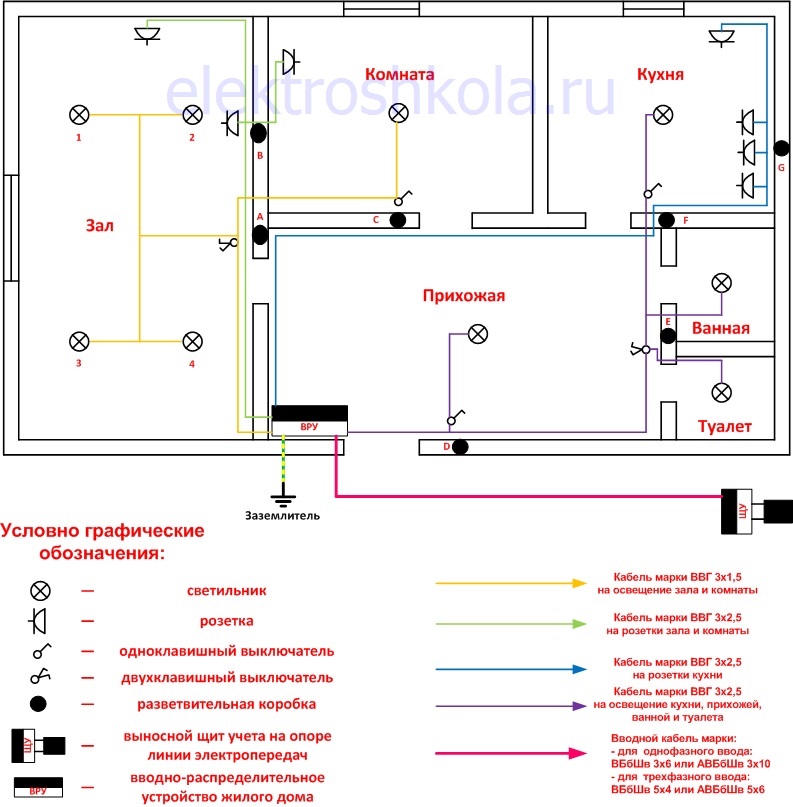

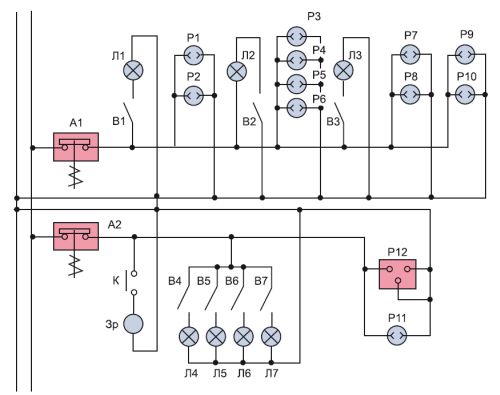

Дальше приведен пример электрической схемы квартиры. Различными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены осветительные приборы, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно делать все нужные расчеты. Это нужно для того, дабы в предстоящем точно знать, где проходят провода. По другому можно, вешая картину либо полку, попасть сверлом прямо в кабель.

Электросхема квартиры

Есть типовые правила для монтажа. Они таковы:

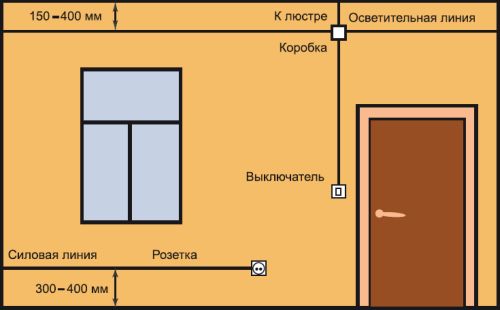

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сберечь кабель, проведя его на искосок, лучше так не делать. В предстоящем отыскать этот кривой путь очень тяжело, а попасть в него гвоздем проще обычного.

2. Расстояние от провода до потолка либо пола должно быть 15 см. От углов, дверных косяков и оконных рам — более 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

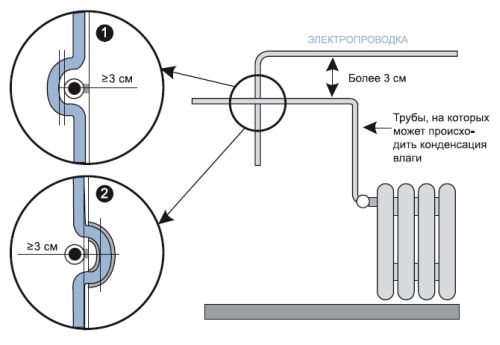

Обводка проводки вокруг отопительных труб

3. Нужно избегать скрещения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, дабы опущенной ладонью прикоснуться к ним, другими словами 80–90 см. Розетки монтируют на высоте 25–30 см. Но на кухне и в случае подключения высоко висячих электроприборов это расстояние может быть и другим. Идеальнее всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большая часть электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при сокрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать проводку.
