Внедрение датчика движения вместе с прожектором уличного освещения в почти всех случаях позволяет получить значительную экономию электроэнергии. Детектор определяет наличие людей либо автомобилей там, где их пребывание не повсевременно – в подъезде дома, в проезде между гаражами, в складских помещениях. Команда на включение освещения подается только тогда, когда это нужно. Если проектом схожий сенсор не предусмотрен, подсоединить датчик движения к внешнему либо внутреннему светодиодному прожектору можно без помощи других.
Прожектор с датчиком движения – аннотация по монтажу и эксплуатации
Внимание! Все электромонтажные работы в уже имеющейся сети следует проводить при отключенном электропитании.
Содержание
- Установка и подключение
- Настройка работы датчика движения
Присоединение выключателя к датчику
Некоторые юзеры ламп, снаряженных датчиками движения, решаются подключить через общую цепь и выключатель. Это необходимо, дабы свет в некоторых случаях горел вне зависимости от работы датчика, к примеру, по мере надобности стоять бездвижно либо включить свет в комнате либо во дворе еще до входа туда.

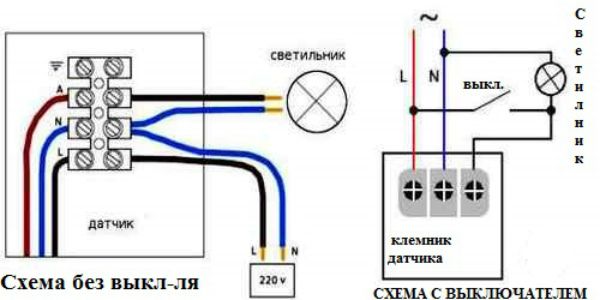

Схема подключения датчика движения для освещения, для работы в 2-ух режимах, а так же выключатель + датчик движения
Для подключения выключателя будет нужно следовать легкой схеме, которую можно отыскать в вебе. Согласно ей, выключатель будет дублировать функции датчика, в отдельных случаях в принудительном режиме управляя светом. Такая схема подразумевает параллельное подключение выключателя и контроллера передвижений.
При активном выключателе в схеме свет не будет угасать в протяжении подходящего периода, а при выключенном — освещение будет контролироваться через контроллер.
Установка и подключение
Закрепляем прожектор на избранном месте установки средством крепежных частей на его корпусе, или специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод 3-жильный, если осветительный прибор будет подсоединяться к заземлению. Если нет – довольно 2-жильного. Сечение провода должно быть более 0,5 мм. Если поблизости осветительного прибора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно пользоваться ей. Довольно отмерить у кабеля подходящую длину и подсоединить к нему вилку или впрямую подключить его к контактам розетки.
Более неопасное подключение — проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный раздельно специально для прожектора.

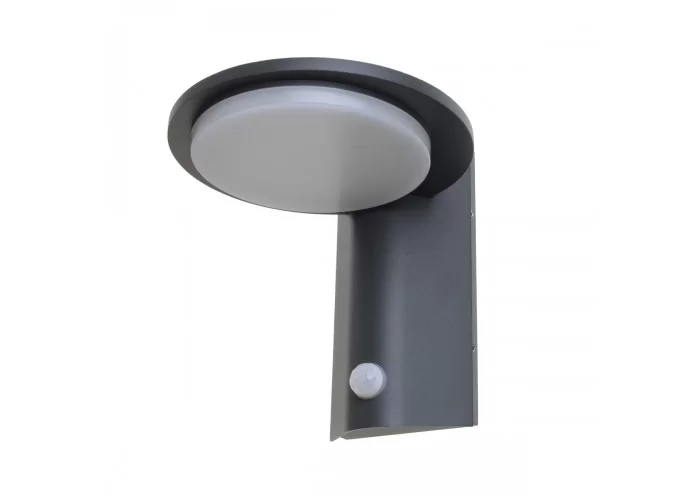

В этом устройстве датчик и лампа уже подсоединены друг к другу.

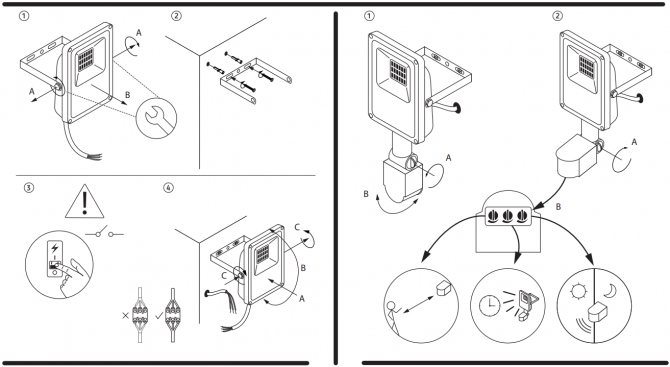

Как установить осветительный прибор с датчиком движения?
Читайте также: Обычной универсальный блок питания своими руками
Настройка работы датчика движения
Положение конкретно датчика движения можно регулировать по вертикали и горизонтали. Это позволяет поменять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно недвижного корпуса. Другими словами можно поменять площадь контролируемого участка местности.
Предстоящая настройка работы прожектора делается вращением ручек регуляторов на корпусе датчика.
– для установки уровня естественного освещения (на улице либо в помещении), начиная с которого датчик будет срабатывать при обнаружении активности. Когда регулятор повернут в последнее левое (до упора) положение, прожектор будет врубаться только ночкой либо в полностью темном помещении. Если он установлен в последнее правое положение – датчик сработает независимо от освещенности, даже в самый светлый солнечный денек. Возможность таковой регулировки нужна, к примеру, дабы не растрачивать время на настройку, когда устройство с датчиком должен врубаться в помещении с нехорошим естественным освещением.
– для регулировки времени работы освещения при срабатывании, если не произойдет повторной фиксации движения. Спектр регулировки составляет от 10 секунд до 7 минут.
Также подробную информацию о работе прожекторов с датчиком движения вы сможете получить из видео:
Прожектор уличный светодиодный – как верно избрать и высчитать
– это световой электроприёмник, обеспечивающий излучение светового потока высочайшей концентрации снутри малого телесного угла.
Виды и систематизация уличных светодиодных осветительных приборов и прожекторов
По предназначению прожекторы бывают:
- Далекого деяния (используются для освещения объектов, расположенных на большенном расстоянии).
- Заливающего света (для освещения огромных площадей, к примеру стадионов, театральных площадок).
- Сигнальные (для передачи инфы).
- Акцентные (для локального освещения объектов).
В качестве источников света
в уличные осветительные приборы и прожекторы устанавливают:
- Светодиоды.
- Светодиодные матрицы.
- Металлогалогенные лампы.
- Ртутные лампы.
- Ксеноновые лампы.
По классу защиты (IP)
от попадания в корпус уличного осветительного прибора либо прожектора пыли и воды они выпускаются для работы:
Читайте также: Филаментные лампы: особенности, плюсы и минусы, эталоны
- В закрытых помещениях (IP40).
- На улице под открытым небом (IP64).
- Под водой (IP68).
В современных уличных светильниках и прожекторах заместо ламп устанавливают светодиоды либо светодиодные матрицы, так как они по всем техническим чертам неоднократно превосходят лампы любого типа.
Основным преимуществом светодиодных источников света являются низкая потребляемая мощность и большой срок службы.
Благодаря этим показателям, не глядя на более высшую закупочную стоимость уличных светодиодных осветительных устройств, эксплуатационные издержки получаются низкими, что обеспечивает огромную экономию средств в длительной перспективе.
Светодиоды и светодиодные матрицы из-за конструктивных особенностей имеют узенький угол излучения светового потока (около 120°), в итоге чего совершенно точно систематизировать световые приборы стало трудно. Если в светодиодном осветительном приборе светодиоды либо светодиодные матрицы установлены на одной плоскости, то он уже по определению является Прожектором.
По назначению светодиодные прожекторы бывают
- Ландшафтные (используются для подсветки зеленоватых насаждений в парках либо на дачных участках).
- Строительные (инсталлируются для декоративной подсветки построек, сооружений либо памятников).
- Осветительные (служат для освещения дворовых территорий, открытых площадок, тротуаров и автодорог).
В качестве светодиодного источника света в уличных светильниках и прожекторах используются
- Точечные светодиоды.
- Светодиодные матрицы.
На фото представлена линейка светодиодных уличных осветительных приборов типа ДиУС, сделанных с применением светодиодов мощностью 1 ватт.
Эти уличные осветительные приборы оснащаются драйвером, представляющим из себя герметичный самостоятельный блок, который подключается к светодиодному блоку при помощи разъема.
Закреплен драйвер на корпусе осветительного прибора при помощи винтов и в случае необходимости его замены для ремонта просто отсоединяется от печатной платы со светодиодами.
Уличные осветительные приборы с точечными светодиодами просто чинить, так как есть возможность оперативно поменять драйвер, а в случае выхода из строя 1-го из светодиодов его можно поменять исправным без помощи других, как при ремонте светодиодной лампочки.
На этой фото показан традиционный светодиодный уличный прожектор, в каком в качестве источника излучения света использована светодиодная матрица.
Обычно мощность светодиодной матрицы не превосходит 50 ватт, потому в более массивных матричных светильниках устанавливают несколько светодиодных матриц.
Драйвер у этого вида осветительных приборов установлен снутри его корпуса, что просит в случае отказа драйвера демонтировать осветительный прибор с места установки.
Светодиодная матрица представляет собой подложку, на которой смонтировано огромное количество светодиодных кристаллов и в случае выхода из строя 1-го из них вся матрица идёт в негодность.
На фото, спаленная от перегрева светодиодная матрица из светодиодного прожектора, который мне пришлось чинить. На ней отлично видны квадратики, в каких расположены светодиодные кристаллы.
Стоит светодиодная матрица недешево, потому исходя из убеждений издержек на ремонт уличные осветительные приборы с точечными светодиодами получать экономически прибыльнее.
На фото представлен светодиодный прожектор, в каком в качестве излучателя света применены smd светодиоды. Внедрение в прожекторах светодиодов заместо светодиодной матрицы позволяет подменять только перегоревший светодиод, а не матрицу полностью, что значительно понижает эксплуатационные издержки.
Устройство уличного светодиодного матричного осветительного прибора
Внешний облик светодиодного прожектора со стороны установки светодиодной матрицы показан на фото выше. Если открутить четыре винта и снять защитную крышку с оптическим стеклом и отражающим рефлектором, то появится доступ к светодиодной матрице.
Как видно из фото прожектор представляет собой литой из дюралевого сплава корпус, который сразу служит для отвода тепла от матрицы.
Матрица закреплена к корпусу при помощи 2-ух винтов, хотя конструкция корпуса и матрицы предугадывает крепление при помощи 4 винтов. Похоже, производитель сберег на винтах.
Отсутствие зазора между корпусом прожектора и подложкой матрицы в совокупы с теплопроводящей пастой обеспечивает неплохой отвод тепла от кристаллов и как следствие, надежную работу прожектора в целом.
А так смотрится прожектор с тыльной стороны.
Сетевой провод, для герметизации обжатый специальной гайкой, заходит в крышку, закрепленную 4-мя винтами через силиконовую прокладку к корпусу прожектора.
Читайте также: Подключение домашнего кинозала к телеку
Для закрепления прожектора на столбе либо стенке предусмотрена крутящаяся скоба. На корпусе прожектора изготовлены вертикальные ребра, служащие для более действенного отвода выделяемого матрицей тепла.
Под задней крышкой прожектора находиться драйвер, модифицирующий сетевое напряжение 220 В в напряжение со стабилизированным током, нужное для работы светодиодной матрицы.
Видите ли, устроен светодиодный прожектор совершенно просто и состоит из корпуса, драйвера и светодиодной матрицы. Так же устроен и хоть какой светодиодный уличный осветительный прибор и отличается только внешним обликом и конструктивным исполнением.
Для того дабы верно избрать уличный осветительный прибор, который длительное время работал и отлично освещал требуемую местность, нужно разбираться в его технических свойствах и параметрах.
По классу защиты IP
Главной технической чертой, на которую прежде всего следует направить внимание при выборе любого уличного осветительного прибора, является класс его защиты от попадания в корпус жестких частиц и воды.
Маркируются светодиодные осветительные приборы всеми производителями, по одному интернациональному эталону.
Класс защиты в маркировке обозначается в согласовании с требованиями эталона защиты электрического оборудования от воздействия наружных причин IEC-952.
Воспользовавшись данными таблицы просто найти, какой класс защиты от воздействия наружных причин обязан иметь светодиодных осветительный прибор и выполнить верный выбор.
К примеру, при установке осветительного прибора на столбе под открытым небом в его корпус могут просачиваться твердые частички в виде пыли и вода от дождевых осадков.
Поэтому, нужно избрать уличный осветительный прибор с классом защиты не ниже IP64, где цифра 6 обозначает недопустимость попадания в корпус пыли, а 4 обозначает обеспечение защиты от воды, разбрызгиваемой под хоть каким углом.
Как подключить прожектор с датчиком движения – подробная аннотация
Как устроен прожектор с датчиком движения
Прожектор с датчиком движения – уже далековато не новинка в нашем обиходе. Его нередко можно следить во дворах при освещении ворот либо дорожки к дому, при освещении улиц, туннелей либо арок домов, а так же в других местах в ночное время суток, не требующих неизменной подсветки. Не считая улицы, его можно использовать и в домах, к примеру, в коридорах, туалете и иных помещениях, где Для вас он покажется целесообразным. Это очень комфортное устройство помогает решить сходу несколько задач:
- освещенность места, которую можно организовать только там, где это нужно;
- экономия электроэнергии, которую мы получаем за счет применения света только тогда, когда это нужно;
- защита от незваных гостей, которых будет отпугивать в один момент включающийся свет либо, по последней мере, включенным светом вы будете оповещены об их присутствии.
Вы сможете проконсультироваться на этом веб-сайте – http://anrj-led.ru/catalog/svetodiodnye-prozhektory/ – о выборе того либо другого светодиодного прожектора с датчиком движения для решения конкретно вашей задачи, а так же почитать отзывы юзеров.
Конструкция фонаря с датчиком движения

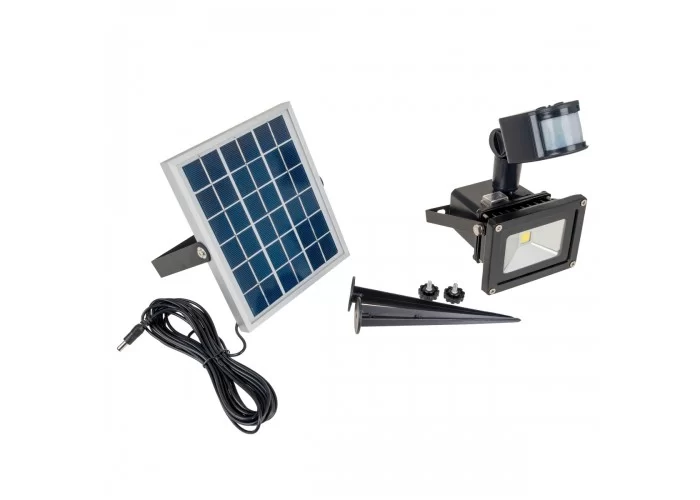

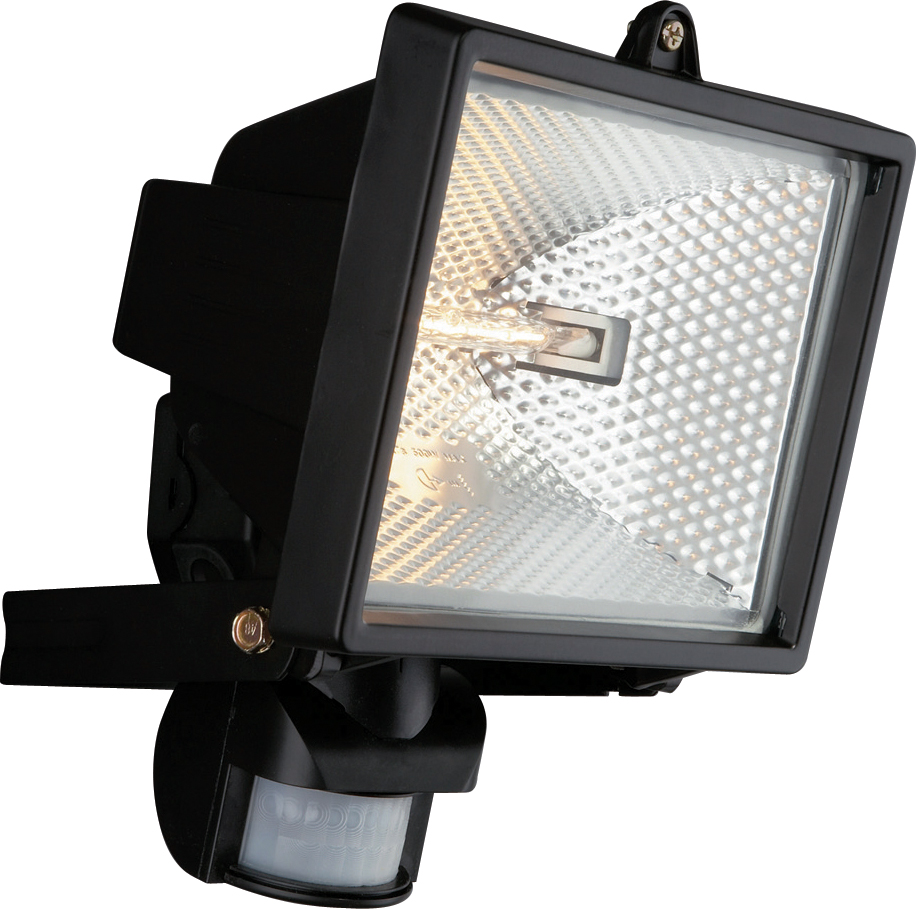

Прожектор с датчиком движения
В конструкцию этого устройства заходит осветительный прибор с лампой (накаливания, галогенной либо светодиодной), к которому прикреплен инфракрасный датчик движения. Также оно обустроено кронштейном для крепления (в наборе к нему, обычно, идут дюбеля и шурупы).
Подключение прожектора с датчиком движения
В комплекте к полученному прожектору должна идти аннотация по его подключению, но если вы ее не нашли, не отчаивайтесь, ведь подключение этого устройства довольно легко:
- Для подключения к электросети применяется 2-х либо 3-х жильный провод (зависимо от наличия заземления в доме) ШВВП либо ПВС с наименьшим сечением 0,5 мм кв для светодиодного фонаря (галогенный, зависимо от мощности лампы, может востребовать провод большего сечения, что существенно удорожит бюджет его подключения). К избранному месту подключения провод непременно прокладывается в гоффротрубе, которая крепится к стенке дома.
- Закрепите кронштейн крепления осветительного прибора к избранному месту.
- Открутите крышку клемника (контактной коробки) устройства, проведите кабель через особое отверстие, закрепите зажимом и подсоедините контакты в согласовании с их раскраской: синий либо черный – ноль(0 либо N), карий либо красный – фаза(L либо Ф), и желто-зеленый – заземление, если оно есть. Затяните зажимные болты контактов и крепежа кабеля. Закройте контактную коробку и закрутите в ее крышке болты.
Читайте также: Аварийное энергоснабжение дома

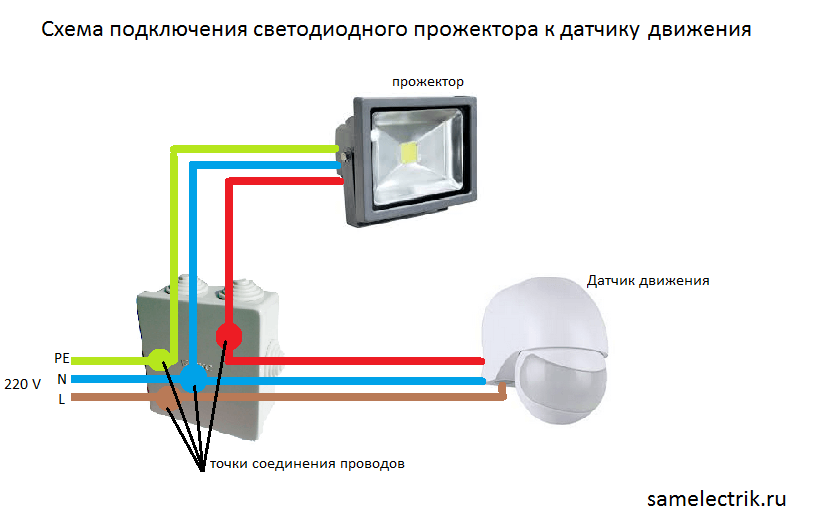

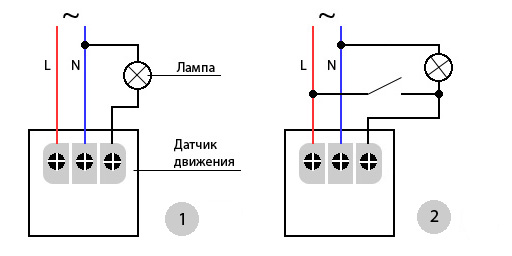

Ниже приведена схема подключения:
Схема подключения
4. Прикрепите устройство к кронштейну, боковыми болтами прожектора отрегулируйте его угол наклона.
Настройка датчика движения
На панели датчика имеются 3 регулятора, которые посодействуют Для вас настроить работу прожектора:
Sens (Чувствительность) – практически регулирует размер объектов и степень их движения, на которые будет демонстрировать реакцию устройство: HIGH – высочайшая, т.е. свет будет врубаться при движении ветвей от ветра либо пробежавшей кошке, LOW – низкая чувствительность, т.е. устройство будет демонстрировать реакцию на перемещение только больших объектов, к примеру людей. В разных моделях этот регулятор может быть дискретным и иметь только два последних положения, а может регулироваться плавненько.
Time (Время) – регулирует время, в течение которого будет включена лампа (обычно имеет спектр 5сек – 15 мин). Повторное срабатывание датчика во время свечения фонаря, вызывает новый отсчет времени.
Lux (Свет) либо DeyLight (Дневной свет) – устанавливается степень дневного освещения, при котором фонарь начнет врубаться. Т.е. этим регулятором можно ограничить включение фонаря исключительно в ночное время суток, или позволить ему врубаться при движении круглые сутки.
Зона деяния прожектора с датчиком движения
Разные датчики движения характеризуются степенью охвата местности по площади, поточнее, углом обзора и радиусом (дальностью) деяния (эту информацию Вы сможете получить в технических свойствах устройства). Поворачивая датчик по вертикали и горизонтали, Вы сможете регулировать, какой конкретно участок местности он будет держать под контролем.
Более прогрессивными по многим характеристикам являются прожекторы конкретно со светодиодными лампами: они очень экономны, неопасны, с наименьшим нагреванием, имеют высочайший КПД, одномоментно загораются. Согласно статистике, светодиодные прожекторы позволяют сберегать до 85% по сопоставлению с галогенными аналогами.
Схема подключения датчика движения к прожектору
Датчики движения (ДД) появились в штатском обиходе сравнимо не так давно – около 30 годов назад. Уникальные приборы поначалу были взяты на вооружение в оборонной охранной системе. Сейчас ДД можно повстречать фактически всюду: во дворах, на складах, в административных зданиях и домах. Датчики работают как выключатели-включатели ламп освещения. Принципиально знать, как верно подсоединить датчик движения к прожектору.

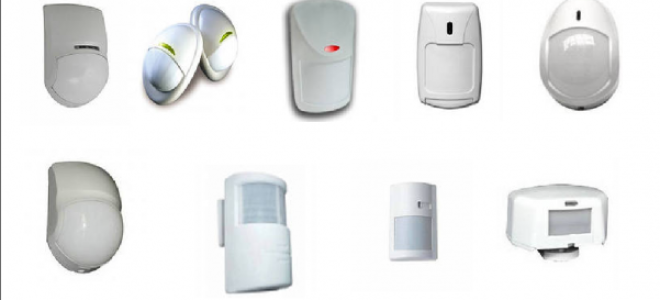

Датчики движения
Механизм работы датчика движения
Основой устройства является ИК-сенсор. Радиотехническая деталь реагирует на хоть какое движение в зоне обзора ДД. Детектор подаёт сигнал на реле, которое замыкает цепь питания лампы. В итоге, как перемещающийся объект попадает в «поле зрения» устройства, врубается освещение.
Не считая того, в устройство встроено реле времени. Если в течение данного временного промежутка никакого движения не происходит, то свет угасает. Установка такового устройства приносит существенную экономию электроэнергии и продлевает срок службы ламп.
Разновидности датчиков движения
ДД делятся по принципу деяния, точности функционирования и особенностями использования:
- Контактные;
- Инфракрасные.
Контактные
Самые обыкновенные включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластинки при открытии двери размыкаются, контакты геркона соединяются, врубается реле, которое приводит в действие включатель устройства освещения.

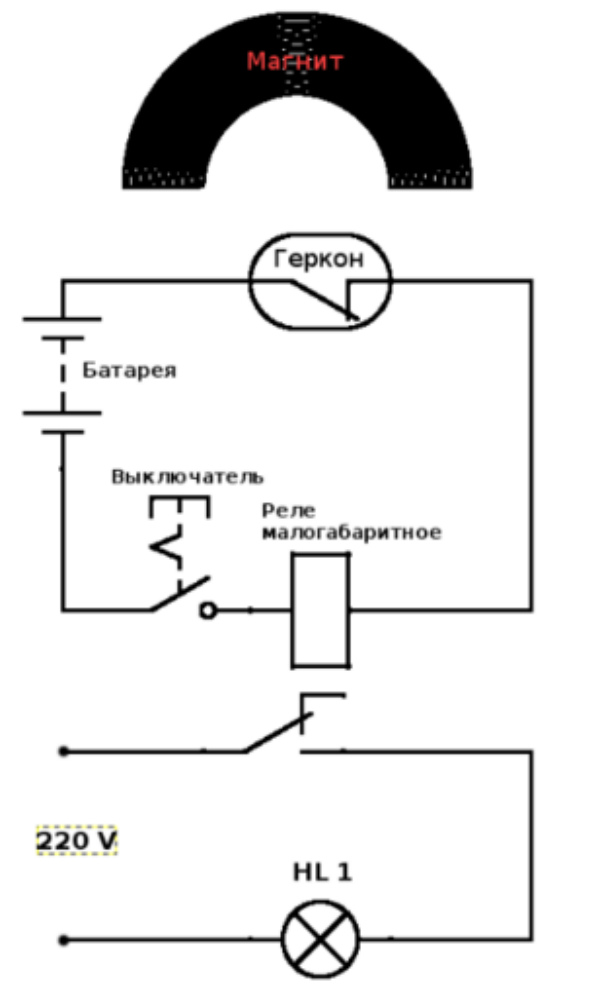

Схема контактного ДД
Принципиально! Контактные датчики имеют ограниченную сферу использования. Универсальными устройствами числятся инфракрасные ДД, потому в главном применяется этот вид датчиков.
Инфракрасные
Приборы срабатывают на термическое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент детектор передаёт сигнал на реле включения лампы. Внутреннее устройство можно разглядеть на примере модели Патрол – 201 ПЕТ.
Устройство датчика
Место установки детектора
Так как устройство срабатывает на термическое излучение, его необходимо устанавливать вдалеке от возможных инфракрасных источников (батарей отопления, печей, микроволновок и кондюков). Это делают во избежание несанкционированного срабатывания детектора на отвлекающие источники тепла. Рабочее состояние датчика подтверждает включённый светодиодный сигнализатор.
Для комнат квадратной формы либо наибольшей длины менее 5-7 метров более подходят потолочные датчики с радиальным обзором. Для помещений коридорного типа, которые имеют длину 10 и поболее метров, применяют ДД направленного деяния. Если помещение сильно вытянуто, используют два устройства, установленных на обратных торцевых стенках либо на искосок. Варианты монтажа ДД представлены на 2-ух нижних рисунках.

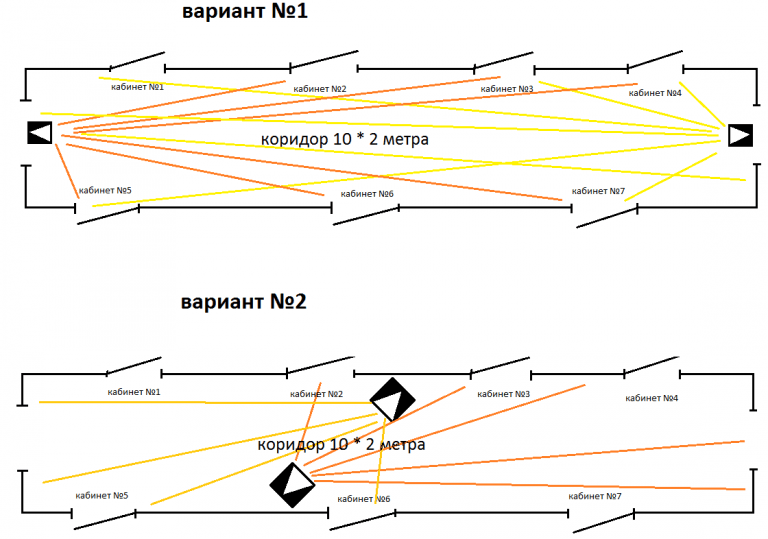

Схемы установки датчиков
Направьте внимание! Датчики работают в ультразвуковом спектре, неслышимым человечьим ухом. Зато исходящие ультразвуковые волны раздражают домашних питомцев.
Интегрированные и раздельно располагаемые датчики
Существует два вида ДД: это интегрированные устройства либо раздельно находящиеся приборы от источника света. Интегрированные конструкции представляют собой галогенные осветительные приборы, смонтированные в едином корпусе с датчиками движения. Такие комплексы стоят достаточно недешево, но их установка довольно прост – не надо протягивать коммуникации между устройствами.
Принцип реагирования на перемещающиеся объекты
Датчики движения по действию делятся на два вида: это инфракрасные ДД и микроволновые датчики объёма (МВ).
Принцип деяния МВ датчика объёма заключается в том, что устройство в зоне обзора создаёт частотное поле сферической формы. В случае появлении в нём большого объекта происходит изменение формы отражённого сигнала. В итоге срабатывает реле, включающее свет либо сирену. Могут врубаться две функции сразу.
Инфракрасный ДД работает путём отслеживания уровня ИК излучения в зоне обзора. При вхождении человека в поле деяния устройства на выходе пироэлектрического детектора увеличивается напряжение. Для определения движения объекта в приборе использована оптическая система – линзы Френеля. Они фокусируют ИК излучение на пироэлементе.
В обоих видах датчиков применяется фотоэлемент, при помощи которого задаётся уровень освещённости помещения. Другими словами при непогожей погоде либо ранешних сумерках устройство приводится в рабочее состояние. Свет не будет включатться при ярчайшем естественном освещении.

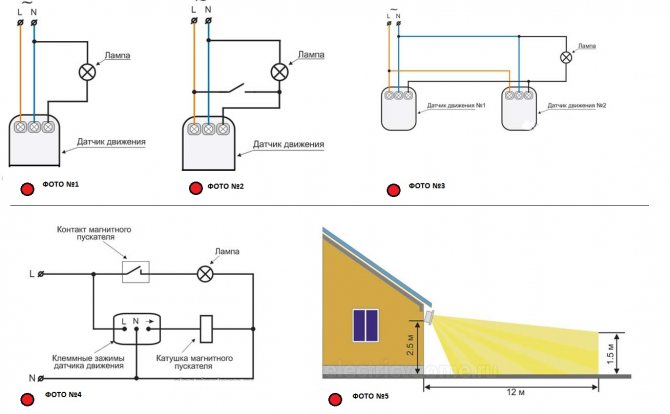

Схемы подключения датчика движения к осветительному устройству
Вскрыв корпус датчика, можно найти три клеммника. Это три выхода для подсоединения проводов, ведущих к электросети и осветительному устройству. К центральному выходу клеммника подключают два провода, один из которых подсоединяют к фазовому гнезду розетки. Конец второго проводника должен подключаться к светильнику.
Два других выхода, соответственно, подключают к нулевому разъёму розетки и лампе. Нужно верно расположить соединения, таким макаром, дабы красный провод устройства через зажим был соединён со вторым выводом осветительного прибора. Другой последний чёрный проводник датчика обязан иметь продолжение к нулевой полосы сети.
Бывают такие ситуации, когда человек находится в помещении и занят неподвижным делом (чтение книжки), и ДД выключает свет. Дабы этого не происходило, в систему добавляют включатель, который отключает ДД.
Как установить датчик, изображено на нижнем чертеже.
Два варианта подключения датчика
Регулировка датчика
На корпусе стенного устройства размещены органы управления и шарнир. Манипулируя этими опциями, создают регулировку ДД, это:
- угол установки;
- чувствительность;
- освещённость – регулировка ИК детектора;
- время задержки.
Угол установки
Потолочный устройство не нуждается в установке угла обзора. Это относится к стенным датчикам. Основание соединено с корпусом ДД шарниром. За счёт этого угол наклона и поворота датчика устанавливают таким макаром, дабы получить более больший охват места помещения либо дворовой местности.

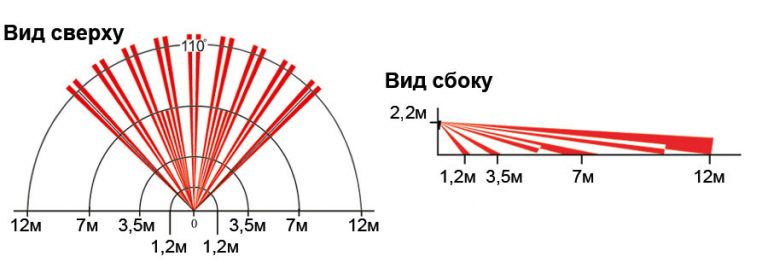

Радиусы охвата потолочным датчиком
Дабы угловая регулировка на улице отвечала наибольшим требованиям, схема подключения датчика движения к прожектору должна учесть лучшую высоту устройства 2, 4 м. Правильное положение приёмного контура ДД показано на нижнем рисунке.

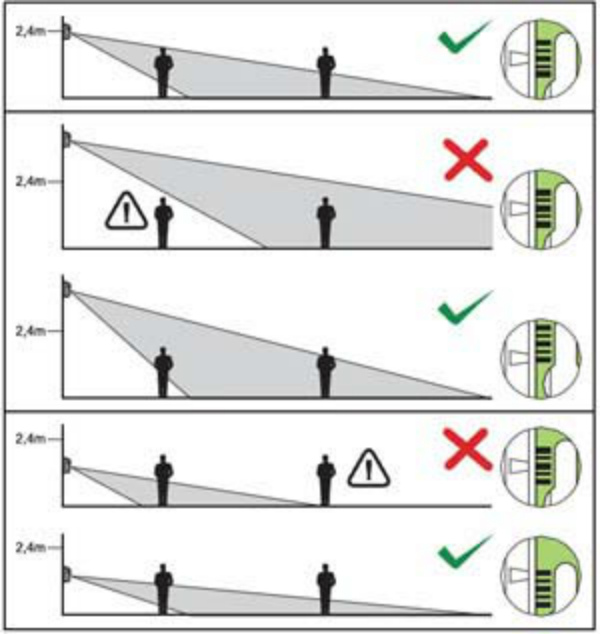

Угол установки стенного ДД
Чувствительность
В устройство встроен винт «Sens». Его поворачивают в сторону знака «-» для снижения порога чувствительности датчика. И, напротив, поворотом винта в сторону «+» достигают срабатывания детектора на мельчайшее уменьшение освещённости поля обзора. Обычно выбирают среднее положение кнопки. Это приводит к тому, что устройство не будет демонстрировать реакцию на маленьких животных.
Освещённость – регулировка ИК-сенсора
Порог освещённости устанавливается поворотной кнопкой «Lux». Датчик настраивают так, дабы он срабатывал при пришествии тёмного времени суток. Вначале рычаг ставят в наибольшее положение. С пришествием сумерек устройство отсраивают на определённый момент включения освещения.
Степень освещённости объекта можно наращивать подключением сходу нескольких прожекторов либо внутренних осветительных приборов сразу. Также всегда имеется возможность подключить сходу несколько ДД по периметру охраняемой придомовой местности. При проходе по двору вокруг дома датчики будут срабатывать последовательно один за одним, освещая путь человеку.
Дополнительная информация. Для освещения лестничных клеток тоже используют схему последовательной установки датчиков. При переходе с этажа на этаж последовательно врубается освещение лестничных маршей. Это приносит существенную экономию электроэнергии и продлевает срок службы ламп.
Время задержки
Этот параметр регулируют поворотом кнопки «Time». Время работы детектора рассчитывают так, дабы освещение было включено нужное время для прохождения человека обычно темного места на улице либо ночкой по коридору.
К примеру, на лестничной площадке время задержки устанавливают так, дабы человек вышел из квартиры и сел в вызванную кабину лифта при включённом освещении. Немаловажную роль играет во внутреннем устройстве конденсатор. Конкретно он отвечает за регулировку времени задержки отключения света.
Датчики движения не только лишь несут охраняющую функцию и обеспечивают комфортабельное передвижение человека в тёмных местах, но и приносят значительную экономию электроэнергии. На рынке электротехники представлен широкий ассортимент устройств, отвечающих самым взыскательным предпочтениям потребителей.
