При организации освещения может появиться необходимость управления источником света с 2-ух отдаленных друг от друга мест — для этого применяется одноклавишный либо двухклавишный проходной выключатель. Конструктивно от обыденного устройство отличается только только наличием дополнительного контакта и схемой подключения, а внешний облик, методы монтажа и крепления полностью схожи.
Применяется, когда, к примеру, существует длиннющий коридор и нужно при входе в помещение включить освещение, а потом, преодолев его, выключить свет в другом конце. Аналогично эту же функцию можно выполнить и в оборотном направлении. Проходной выключатель работает исключительно в паре с схожим ему устройством, в отличие от обыденного. В качестве управляемого устройства может быть не только лишь осветительный прибор, но и другой, зависимо от критерий установки и нужд, электроприёмник, но в большинстве случаев все-же это коммутация цепей освещения.
Каковой механизм работы проходного выключателя
Механизм работы коммутационного устройства заключается в переключении цепей, потому его логичнее именовать проходным переключателем, ежели выключателем. При нажатии на кнопку подвижный контакт перебрасывается с одной клеммы на другую, тем замыкая либо размыкая электрическую цепь. В связи с этим у переключателя нет точного положения «Включено» либо «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.
Подключение 2-ух выключателей к одной цепи полностью оправданно и нужно, так как основная задачка — управление освещением с 2-ух разных удаленных мест.
Схемы подключения разных видов проходных переключателей
Существует некоторое количество видов таких устройств для раздельного включения одной либо нескольких групп осветительных приборов.
Главный аспект при выборе подходящего выключателя — количество кнопок, которое должно стопроцентно соответствовать числу групп включаемых источников искусственного света.
С развитием технологий возникают на рынке и другие типы таких переключателей, различающихся по типу управления:
- клавишные;
- сенсорные;
- с пультом дистанционного управления.
Принцип их деяния и область использования остаются постоянными.

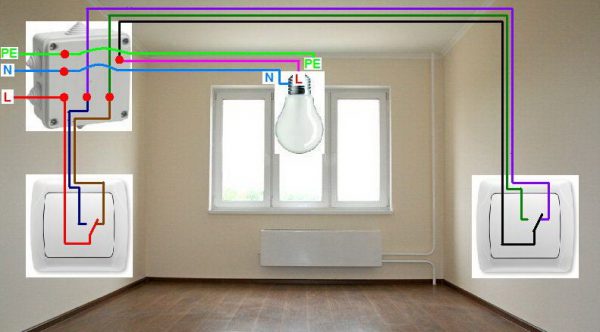

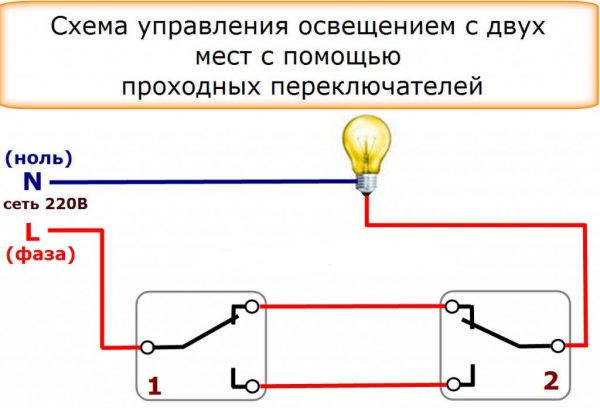

Схема подключения одноклавишного выключателя
Перед тем как приступить конкретно к монтажу, необходимо ознакомиться со схемой подключения и маркировкой выводов.
В большинстве случаев входная фазная клемма будет подписана буковкой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».
В одном из положений контакты замыкают цепь, и через источник света проходит ток, который принуждает его источать световой поток. Пройдя по помещению либо лестнице, юзер нажмет на кнопку второго переключателя и произойдет размыкание цепи. Если другой человек захотит пройти по тому же освещенному коридору и нажмет на 1-ый, вновь схема перейдет в замкнутую цепь и тем включит осветительный прибор.
Сейчас, разобравшись, как работает схема, можно перейти конкретно и к самому монтажу. Для этого будет проще пользоваться так именуемой монтажной схемой.
В качестве элемента освещения может служить не только лишь одна лампа либо один осветительный прибор, а и целая группа источников света, главное — учитывать, что рабочий ток не должен превосходить величину, обозначенную на самом выключателе. Общий ток нескольких параллельно присоединенных осветительных приборов будет равен общей мощности, поделенной на напряжение сети.
Сама процедура монтажа и подключения проходного переключателя практически не отличается от установки обыденного, разница только только в количестве клемм. В связи с этим к устройству необходимо будет проложить не двужильный, а трехжильный кабель.

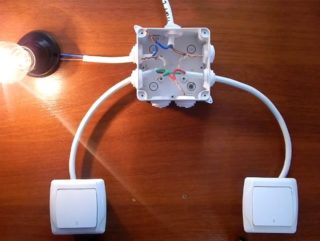

Все соединения проводов необходимо делать в распределительной коробке, что облегчит в предстоящем поиск неисправности, так как при прокладке провода в стенке, другими словами сокрытым монтажом, проблематичнее будет вынимать его из заштукатуренной стенки.

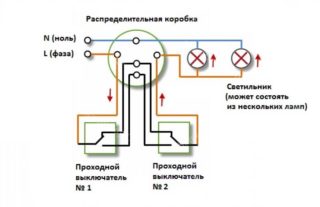

Задачка состоит во включении осветительного прибора либо группы, состоящей из нескольких ламп, с 2-ух мест. Употребляться будет два проходных одноклавишных переключателя. Для последующей неопасной замены вышедших со строя ламп без отключения вводного автомата необходимо, дабы фазный провод подключался конкретно к входной клемме первого переключателя. Отыскать его можно при помощи указательной отвертки либо специального пробника, который смотрится вот так:
Так именуемые выходные клеммы через распределительную коробку соединяются вместе согласно схеме, а входной контакт второго выключателя идет на осветительный прибор. Нулевой провод сети подсоединяется ко второму выводу лампы либо осветительного прибора. Выполнить управление из 3-х мест, задействовав очередной проходной переключатель, не получится — для этого применяется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.
Если проводка осуществляется медным и дюралевым проводами, соединять их обыкновенной скруткой нельзя. Можно пользоваться устройством, который делит эти два брутальных по отношению друг к другу металла, соединив их при помощи обыденного болтового соединения, где любой из проводов будет разделен железной шайбой. Естественно, таковой элемент займет много места в распределительной коробке, потому рекомендуется по способности всю проводку делать из 1-го металла, лучше — из меди. Тогда возможно обойтись обыкновенной скруткой.
Схема освещения с 2-мя выключателями с одной кнопкой на каждом — часто встречающаяся для решения такового типа задачи.

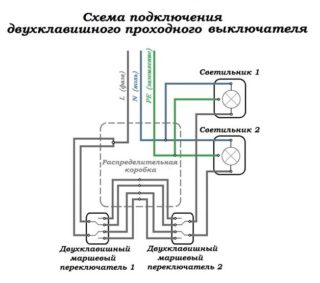

Аспекты схемы подключения двухклавишных проходных выключателей
Конструктивно двухклавишный переключатель отличается не только лишь наличием 2-ух кнопок управления, но и 2-мя входными и 4-мя выходными клеммами. Механизм работы их схож с одноклавишным устройством, вот только при нажатии можно замыкать либо размыкать цепи отдельных осветительных приборов, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть однообразное.
По сути, это два одноклавишных проходных переключателя, собранных в одном корпуса.
Монтажная схема смотрится вот так. Видно, что между выходами одинаковых двухклавишных выключателей есть перемычки, потому для их соединения пригодится уже четырехжильный провод.
Если они находятся друг от друга на большенном расстоянии, придется значительно увеличивать цена монтажа системы, но в некоторых случаях, когда необходимо управлять 2-мя светильниками, эти издержки полностью оправданы. Дабы верно выполнить установка и подключение, нужно выполнить маркировку каждого проводника при помощи особых приспособлений, надевающихся на провод и имеющих цифровое либо буквенное значение. Это можно выполнить при помощи обыденного маркера либо просто приобрести кабель, провода в каком с разноцветной маркировкой.
Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, потому если система питания не оборудована защитным отключением (УЗО), рекомендуется непременное его внедрение.
Установка и схема подключения трехклавишного проходного выключателя

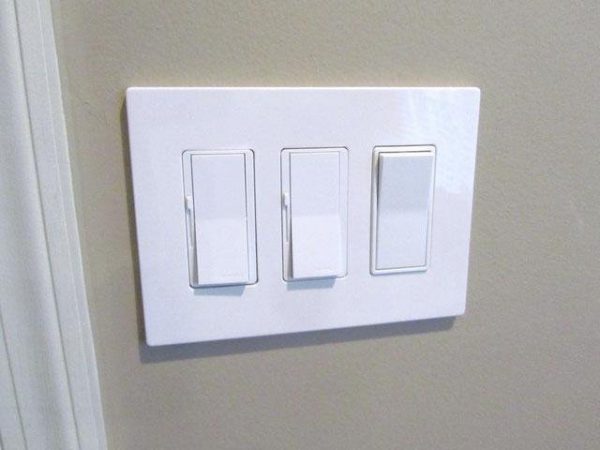

Дабы управлять 3-мя отдельными светильниками с 2-ух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть различное, находится в зависимости от их мощности. Применяются такие переключатели изредка, так как нечасто появляется необходимость конкретно коммутации 3-х независящих осветительных приборов при прохождении темных участков.
Схема подключения подобна двухклавишному, но тут находится дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется конкретно к устройству, излучающему световой поток. Данный переключатель состоит из 3-х одноклавишных, но только собран в одном малогабаритном корпусе. Для монтажа неотклонима маркировка концов проводов, так как их нельзя спутать.
Практические примеры применения проходных переключателей
Схема проходного выключателя с 2-ух мест может применяться, к примеру, для решения следующих задач:
- в длинноватых коридорах с 2-мя выходами;

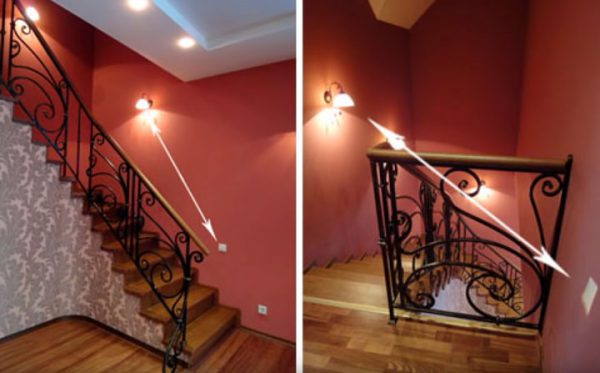

- на лестничных площадках;
- для организации внешнего освещения между 2-мя расположенными на расстоянии друг от друга зданиями;
- у изголовья кровати для управления потолочным освещением, не вставая с постели.
Во всех этих случаях внедрение проходных переключателей с одной либо несколькими кнопками поможет уменьшить расходы на электроэнергию. Количество цепей, а означает, и источников света, находится в зависимости от количества кнопок на устройстве.
Для выполнения работ нет необходимости знать особенные электротехнические правила и базы электротехники, главное — осознавать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с 2-ух мест обыкновенные, но необходимо верно следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.
Как подключить проходной выключатель
В статье рассматривается механизм работы проходного и перекидного выключателя, приводятся схемы подключения выключателей, созданных для управления освещением с 2-ух, 3-х и поболее мест. Приведены советы по правильному выполнению монтажных работ, связанных с подключением проходных выключателей.
Мысль, по которой сотворен проходной выключатель, не нова, 1-ые схемы появились в домах радиолюбителей еще в 60-х годах, а необыкновенную популярность она набрала в 90-е, когда на рынке появились 1-ые завезенные из других стран выключатели, «заточенные» под управление светильником из различных мест.
Устройство и механизм работы проходного выключателя

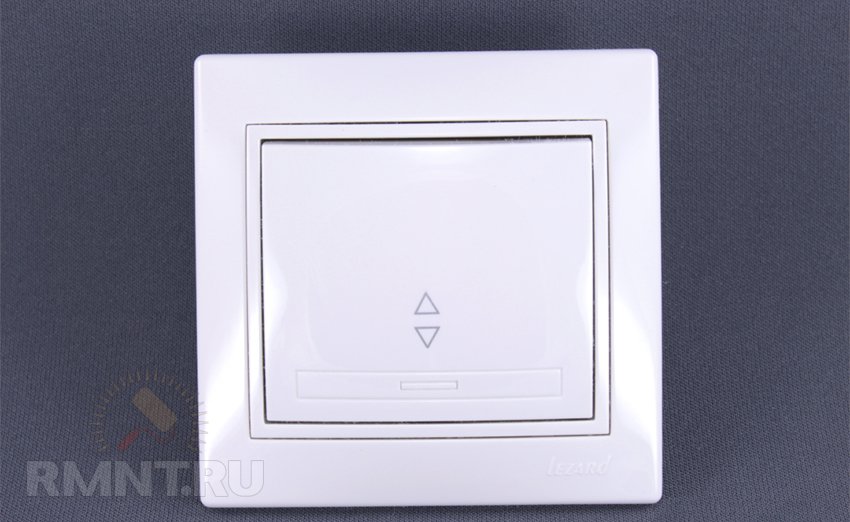

Самым обычным представителем семейства проходных выключателей является его одноклавишный вариант.

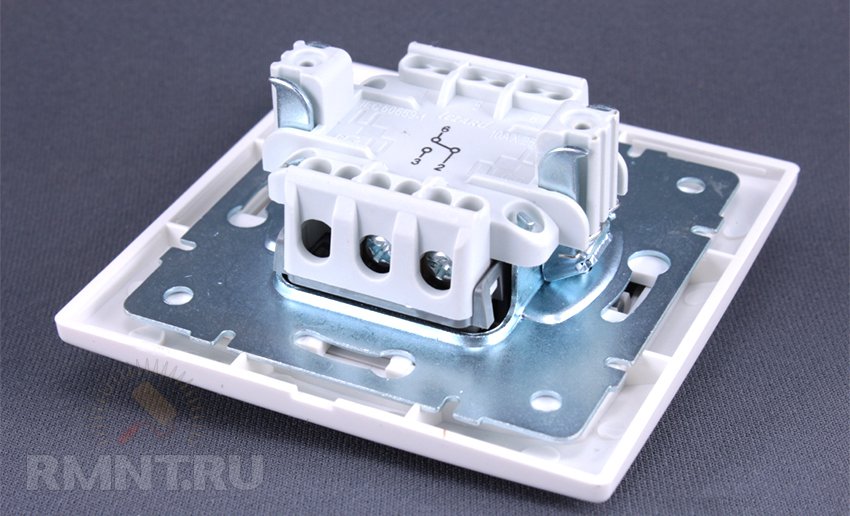

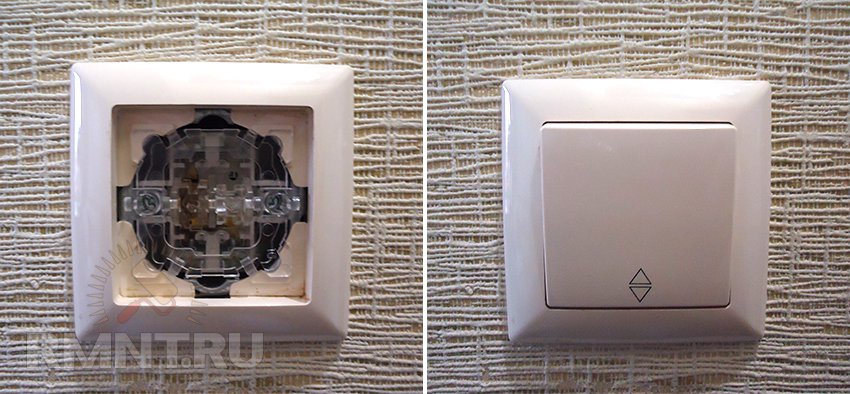

Снаружи он ничем не отличается от обыденного выключателя, не считая внутренней схемы, которая обычно указывается на оборотной стороне корпуса.
Механизм работы проходного выключателя прост: при перемещении кнопки выключателя внутренний подвижный контакт размыкает одну цепь и автоматом замыкает вторую (так именуемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

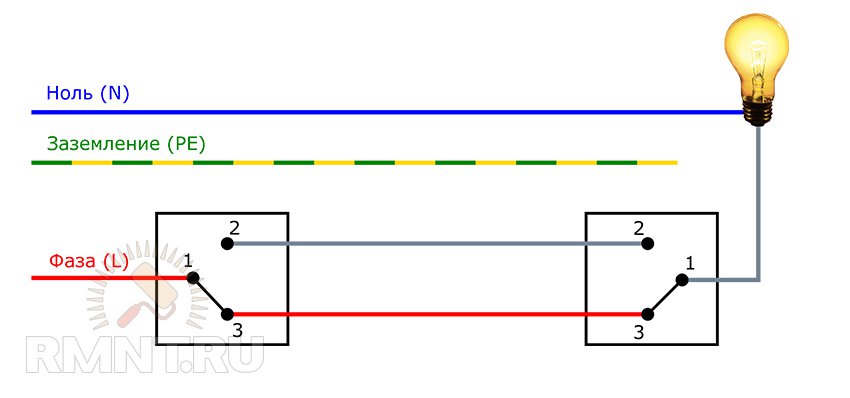

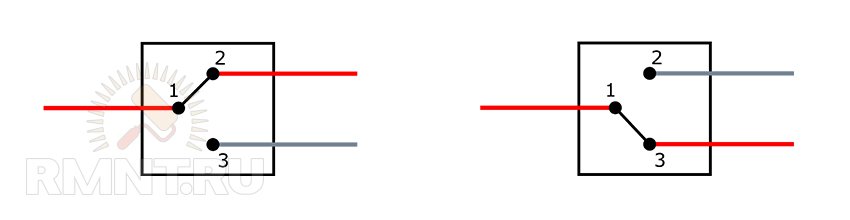

Принципная схема проходного выключателя смотрится так:

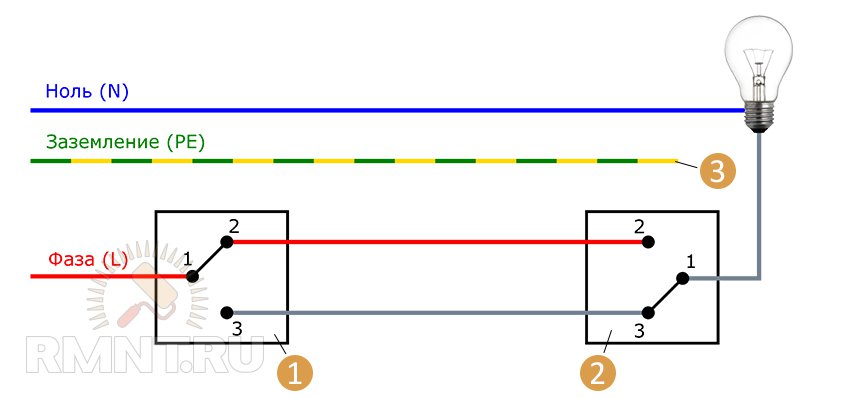

Используя данный эффект, можно сделать самую ординарную схему проходного выключателя, при которой один осветительный прибор будет управляться сходу из 2-ух различных мест:
1,2 — проходные выключатели; 3 — к корпусу осветительного прибора
Подключение проходного выключателя
Установка осуществляется трехжильным кабелем. Для упрощения монтажных работ его жилы обязаны иметь заводскую цветовую маркировку. Сечение избранного провода должно выдержать подключаемую через него нагрузку. Так как мощность контактов выключателя ограничена величиной 10–16 А, для монтажа в большинстве случаев применяют медный гибкий кабель с сечением проводов от 1 до 1,5 мм 2 .
Как подключить проходной выключатель:
- На проходном выключателе нужно отыскать общую клему (на схеме она обозначена цифрой «1»).
- На 1-ый выключатель, расположенный поближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый броский провод (обычно красный либо оранжевый, на поясняющем рисунке применен белоснежный ).
- Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
- На втором выключателе исполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
- В распределительной коробке соединяем самый броский провод (на поясняющем рисунке это белоснежный), пришедший со второго проходного выключателя с фазой осветительного прибора.
- Два других провода, в согласовании с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (к примеру,зеленоватый с зеленоватым, синий с синим и т. д.), на поясняющем рисунке соединены зеленоватые и красные провода.
- Нулевой и заземляющий провод в распределительной коробке сходу соединяем с аналогичным по предназначению кабелем, уходящим на осветительный прибор.
- Подтягиваем скрутки, по мере надобности лудим, отменно изолируем обнаженные участки проводов.

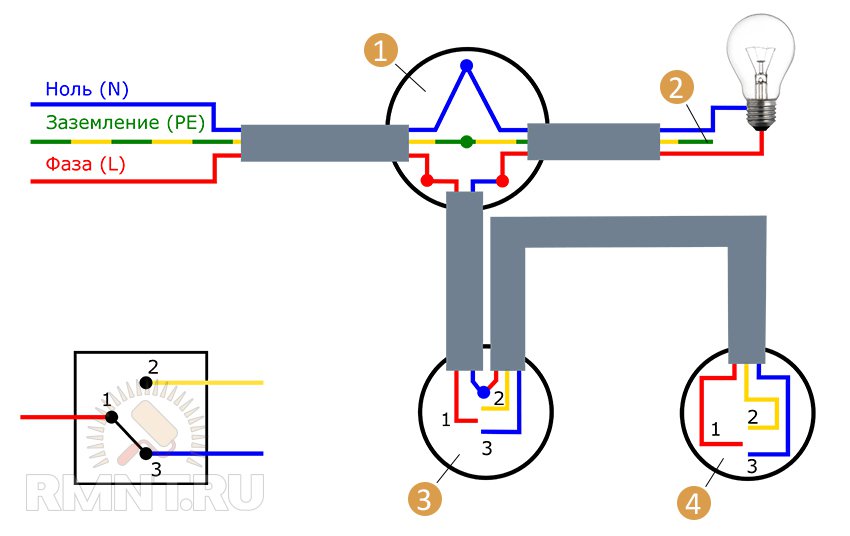

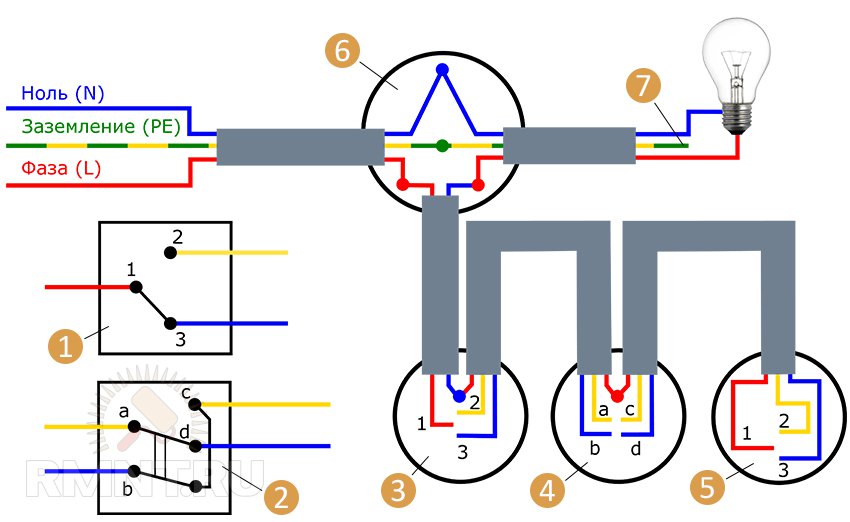

Также можно применять следующее соединение:
1 — ответвительная коробка; 2 — к корпусу осветительного прибора; 3, 4 — подрозетники

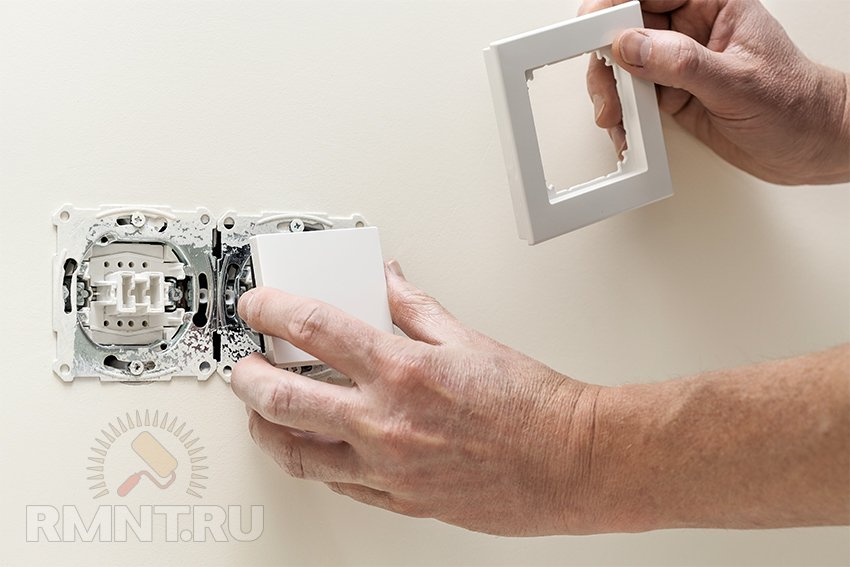

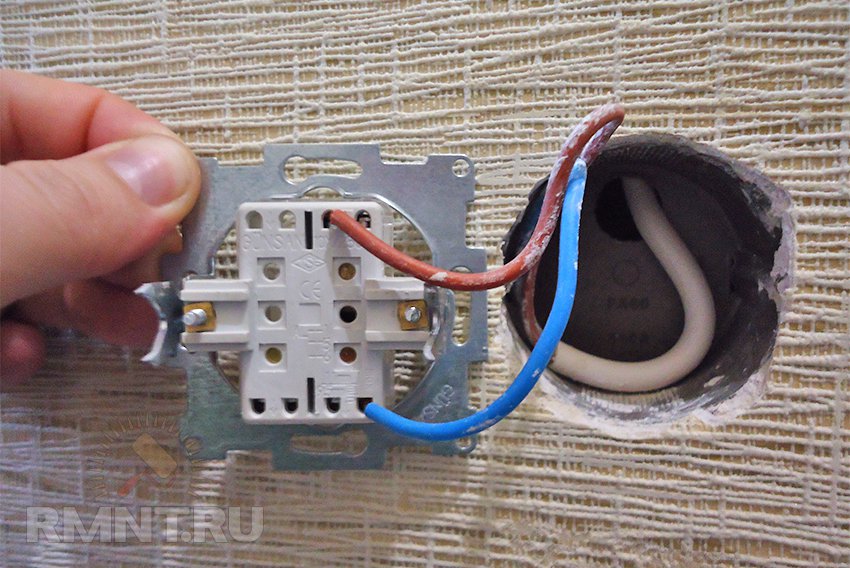

Сборка проходного переключателя осуществляется в следующей последовательности:
1. Разбираем выключатель.
2. Подключаем к проходному выключателю провода, согласно схеме.
3. Вставляем выключатель в монтажную коробку и закрепляем его в ней.
4. Закрываем выключатель защитно-декоративными накладками.
Принципиально! При помощи контрольки убедитесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и дюралевые провода.
Проверка работы схемы
Нужно убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.
Каждое переключение проходного выключателя должно вызывать отключение либо включение электрических ламп, если этого не происходит, нужно отыскать и убрать ошибку в выполненном монтаже.
Двухклавишные проходные переключатели

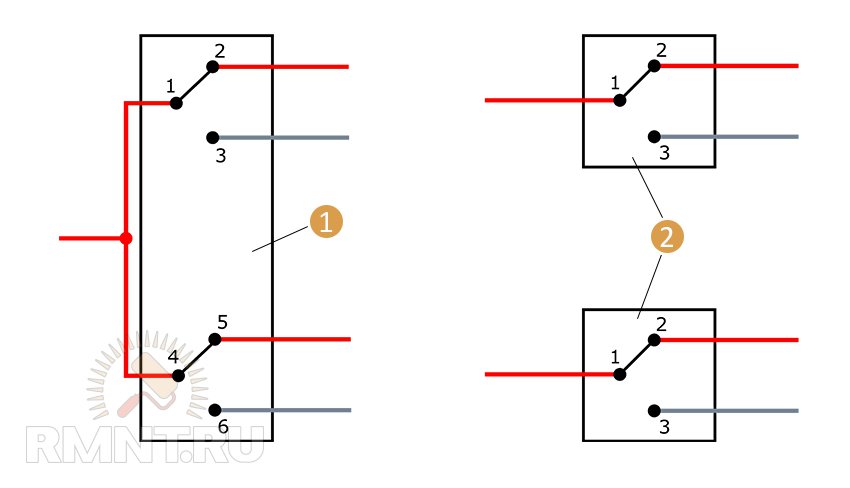

Данные проходные выключатели на физическом уровне состоят из 2-ух одинарных проходных выключателей, собранных в одном корпусе.
1 — проходной двухклавишный выключатель; 2 — проходные выключатели

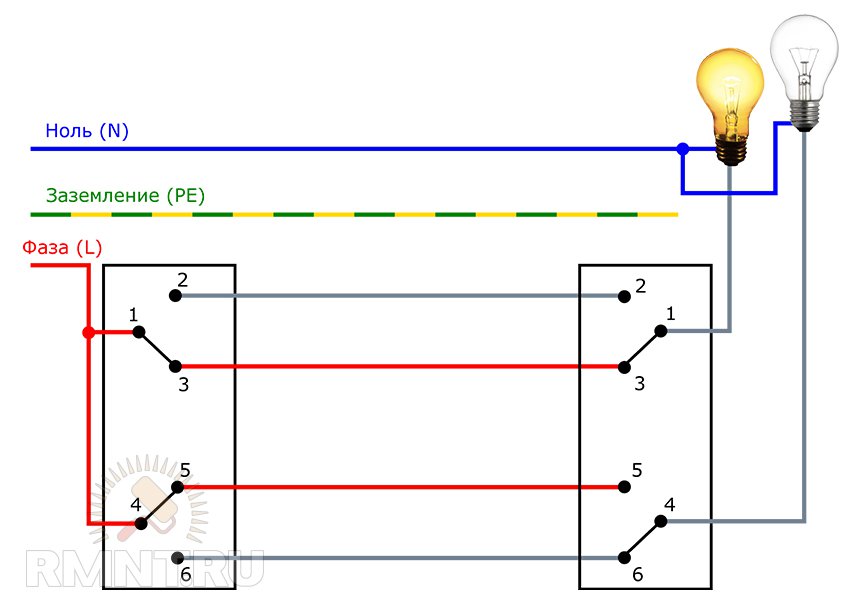

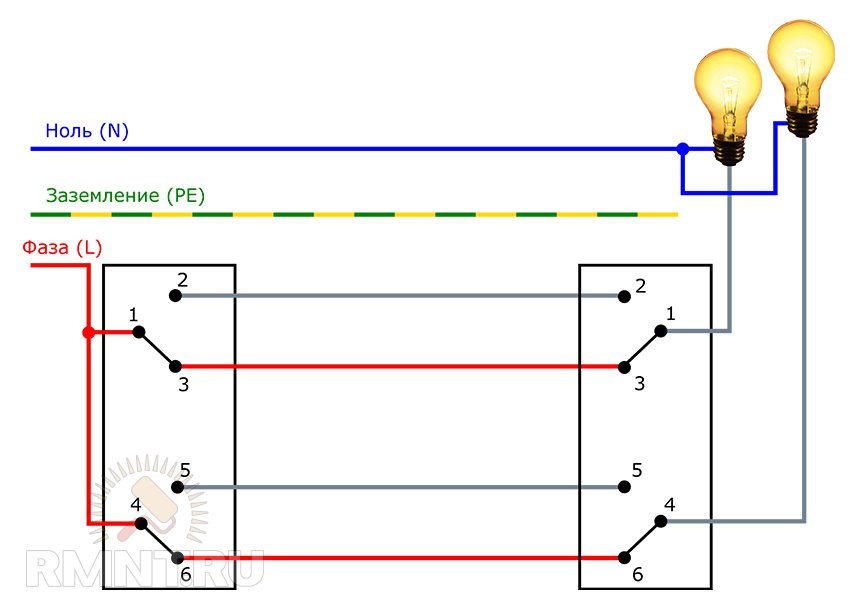

Двойной проходной переключатель позволяет управлять несколькими лампами сходу. Для этого нужно собрать следующую схему:

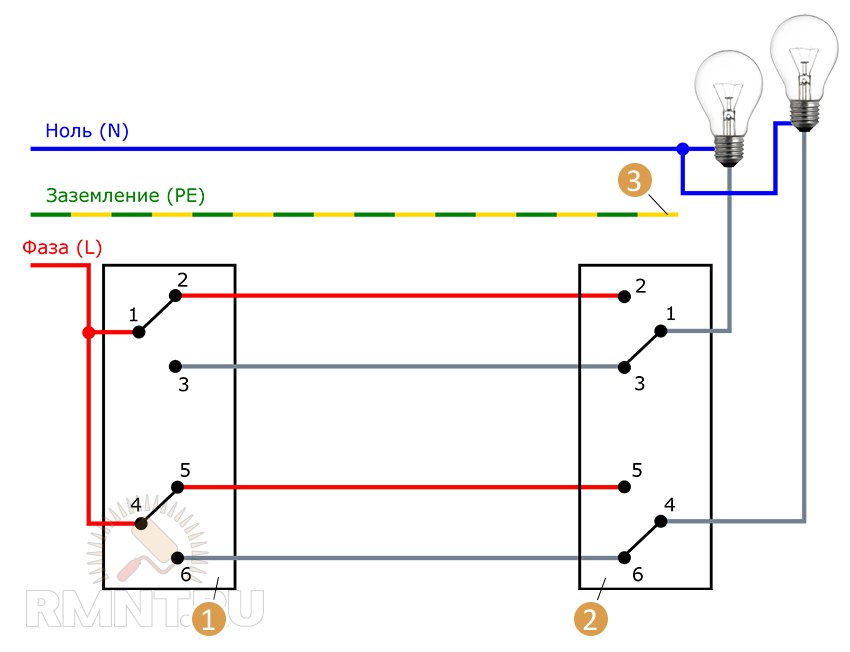

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу осветительного прибора
Для коммутации можно применять как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.
Собранная схема позволяет независимо включать и выключать две лампы либо два осветительного прибора с 2-ух различных мест.

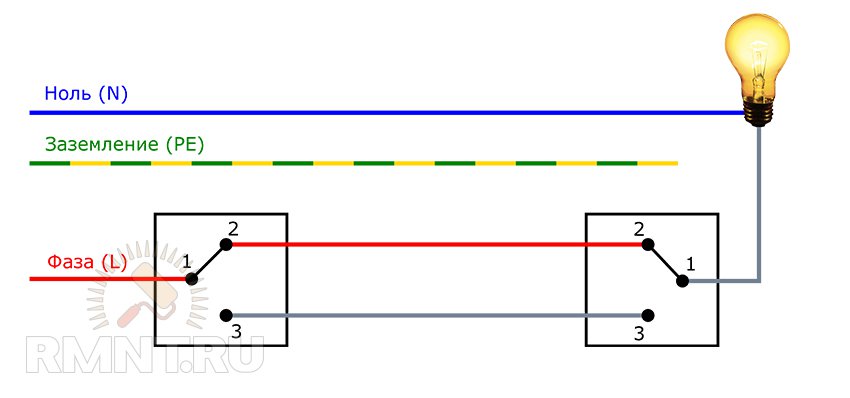

К примеру, включим лампу № 1, изменив положение первого перекидного переключателя.
Аналогично можно включить вторую лампу.
Отключение можно делать как при помощи первого, так и второго переключателя.
Управление освещением с 3-х и поболее мест
В некоторых случаях недостаточно иметь возможность управлять освещением с 2-ух мест. Для действенного управления освещением 3-этажного лестничного марша пригодится минимум три точки контроля. В данном случае вместе с традиционными проходными выключателями применяется дополнительный тип выключателя — перекрестный.

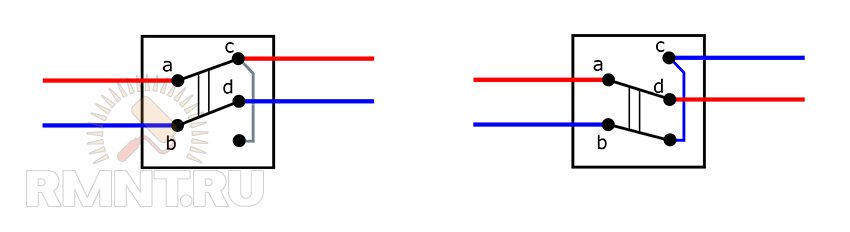

Перекрестный выключатель устанавливается в разрыв связи между 2-мя проходными переключателями, это позволяет сделать еще одну точку управления освещением.

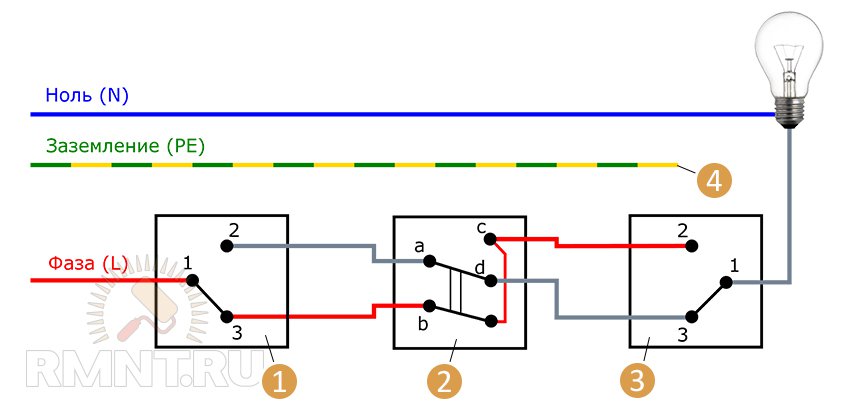

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу осветительного прибора
При помощи дополнительной последовательной установки перекрестных выключателей можно наращивать количество мест, с которых делается управление освещением.

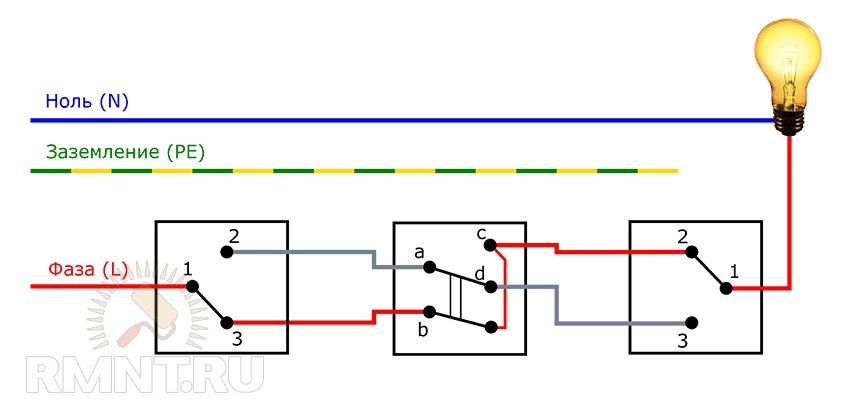

Как видно из схемы, переключение любого из выключателей вызовет включение либо отключение освещения.
Сборку схемы управления лампой с 3-х разных мест можно выполнить следующим образом:
1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу осветительного прибора
Установка осуществляется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа будет нужно 2-ух и трехпроводный кабель.
Как видно из рассмотренного материала, при помощи проходных выключателей можно организовать управление одной лампой с 2-ух различных мест. Внедрение перекрестного выключателя позволяет прирастить количество мест управления до 3-х и поболее.
Как подключить проходной выключатель из 2-ух мест
Дабы выполнить регулировку освещения в доме более комфортной, применяются проходные выключатели, которые в проф кругах принято также именовать перекидными либо дублирующими. Основным различием такового варианта выполнения от традиционного является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Дабы выполнить все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.
Как работает проходной выключатель
В проходном выключателе есть одна кнопка, на которой нарисованы две стрелочки. Схема переключателя света с 2-ух мест несколько труднее в сопоставлении с традиционной, так как в последней предвидено внедрение всего только 2-ух контактов, в то время как в проходной их уже три, два из которых числятся общими. Схема включения света предугадывает внедрение таких устройств в количестве от 2-ух штук.
Когда кнопка нажимается, вход подключается к одному из выходов – к первому либо второму. Это два главных рабочих состояния такового оборудования. Каких-то средних положений не предусматривается, по этому схема повсевременно работает исправно.
Дабы не ошибиться в том, какой конкретно выключатель применяется в определенном помещении, следует подробнее изучить схему проходного выключателя с 2-ух мест на 1 лампочку либо на несколько осветительных приборов, которая почти всегда размещается на корпусе устанавливаемого устройства. Она располагается в главном на изделиях от узнаваемых производителей. При использовании дешевых моделей остается единственное решение – «вызванивать» концы при помощи специального оборудования.
Вызваниваются контакты при разных положениях кнопки. Также процедура проводится, дабы в итоге не допустить неурядицы с концами, так как часто безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.
Для прозванивания необходимо пользоваться стрелочным либо цифровым оборудованием. Последний переводится в подходящий режим особым переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке либо каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст соответствующий звуковой сигнал, что является довольно комфортным механизмом работы, так как исключает необходимость в неизменном отслеживании показаний на экране. Если же есть только стрелочный устройство, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.
При проведении этой процедуры необходимо найти общий провод. Опытным спецам это не составит труда. Если способностей нет, рекомендуется поглядеть в вебе видео, в каком будет подробное описание схемы подключения проходных выключателей из 2-х мест.
Схема подключения проходных выключателей
Необходимость подключить две лампочки к одному выключателю часто появляется в спальне, когда около входа оставляется один переключатель, а 2-ой ставится кое-где около кровати, дабы можно было комфортно дойти до нее по свету, а позже перед сном его выключить.
Схема подключения достаточно обычная: на вход переключателя подается фаза, вход другого подключается к проводу люстры. 2-ой конец люстры соединяется воединыжды с нулевым проводом, и выходы N1 обоих выключателей соединяются воединыжды между собой точь-в-точь как и N2.
Схема работает максимально просто: в случае переключения любого из выключателей в случайном порядке свет будет врубаться и выключаться.
Отдельное внимание стоит уделить разводке проводов. Современные требования предугадывают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в особые коробки либо лотки, а концы соединять воединыжды в распределительной коробке. Схожий вариант выполнения отличается массой преимуществ, главное из которых – простота замены покоробленных проводов.

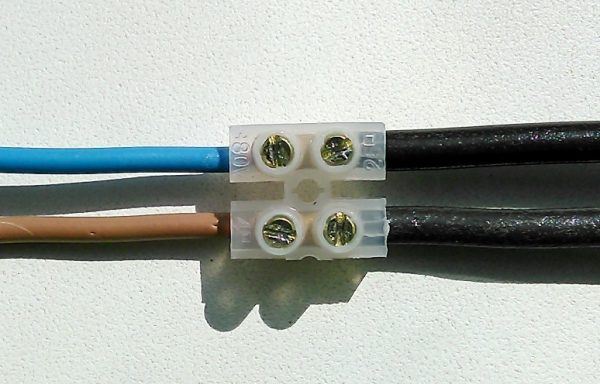

В монтажных коробках провода соединяются особыми зажимами. Вероятны также скрутки, которые необходимо в неотклонимом порядке пропаять и обеспечить надежной изоляцией.
Как подключить проходные выключатели с 3-х точек
Если необходимо обеспечить дистанционное управление освещением сходу с 3-х мест, необходимо дополнить схему перекрестным выключателем. Главной его особенностью будет то, что он переключает сходу по два контакта, в связи с чем оборудуется 2-мя выходами и входами. Подключение 3-х выключателей несколько труднее в сопоставлении с предшествующим случаем, но в целом, можно без проблем разобраться в механизме работы этого оборудования.
Дабы подключить освещение по таковой схеме, необходимо выполнить несколько главных процедур:
- Подключить к одному из кабелей осветительного прибора нулевой провод.
- Подключить к входному контакту 1-го из проходных переключателей провод фазы.
- Подключить к входному контакту второго переключателя свободный кабель осветительного прибора.
- Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
- Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.
Используя такую схему в работе, можно оборудовать помещение 4-мя либо пятью точками регулировки освещения. При всем этом необходимо будет прирастить число дополнительных перекрестных выключателей, так как они всегда должны размещаться между проходными.
Подключение двухклавишного проходного выключателя

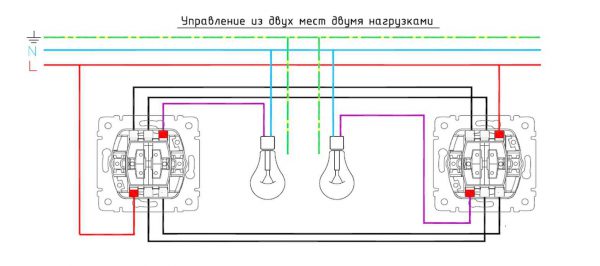

Если есть необходимость в управлении работой нескольких ламп из различных точек, можно пользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием 6 контактов. Главное в работе с таким оборудованием – вычислить общие контакты.
Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого осветительного прибора. Свободные концы осветительных приборов будут соединяться с нулевым проводом. Два выхода 1-го переключателя соединяются воединыжды с выходами второго, точно так же соединяются воединыжды другие пары выходов.
Если появится желание регулировать работу 2-ух осветительных приборов сразу из 3-х либо 4 точек, необходимо пользоваться 2-мя перекрестными выключателями. Любая пара выходов проходных в этом случае соединяется с парой перекрестного, и далее устройства соединяются воединыжды так между собой пара за парой.
Если тщательно разобраться во всех особенностях подключения проходных выключателей, функцию совсем не сложно повторить, в особенности если идет речь о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок труднее, так применяется большее количество выключателей и больше проводов. При всем этом сама по для себя такая схема является не настолько удобной, зато цена ее существенно выше.
Спецы советуют применять схему с двухклавишными переключателями только в этом случае, если это вправду нужно. На практике их труднее подключить и обеспечить размеренную работу в течение долгого времени.
