Сенсорный проходной выключатель Livolo универсальный, он же перекрестный либо маршевый применяется для управления освещением из 2-ух и поболее мест. Работает в режиме вкл/выкл.
Подключение проходных выключателей Livolo проще чем у клавишных. Коммутацию делает Главный (Master) выключатель, Второстепенные (Slave) выключатели передают команду вкл/выкл Главному выключателю.
- Для подключения Головного (Master) выключателя применяются клеммы: Lin — фаза, L1 и L2 — выход на полосы нагрузки, COM — информационный.
- Для подключения Второстепенного (Slave) выключателя применяются две клеммы: Lin — фаза, COM — информационный.

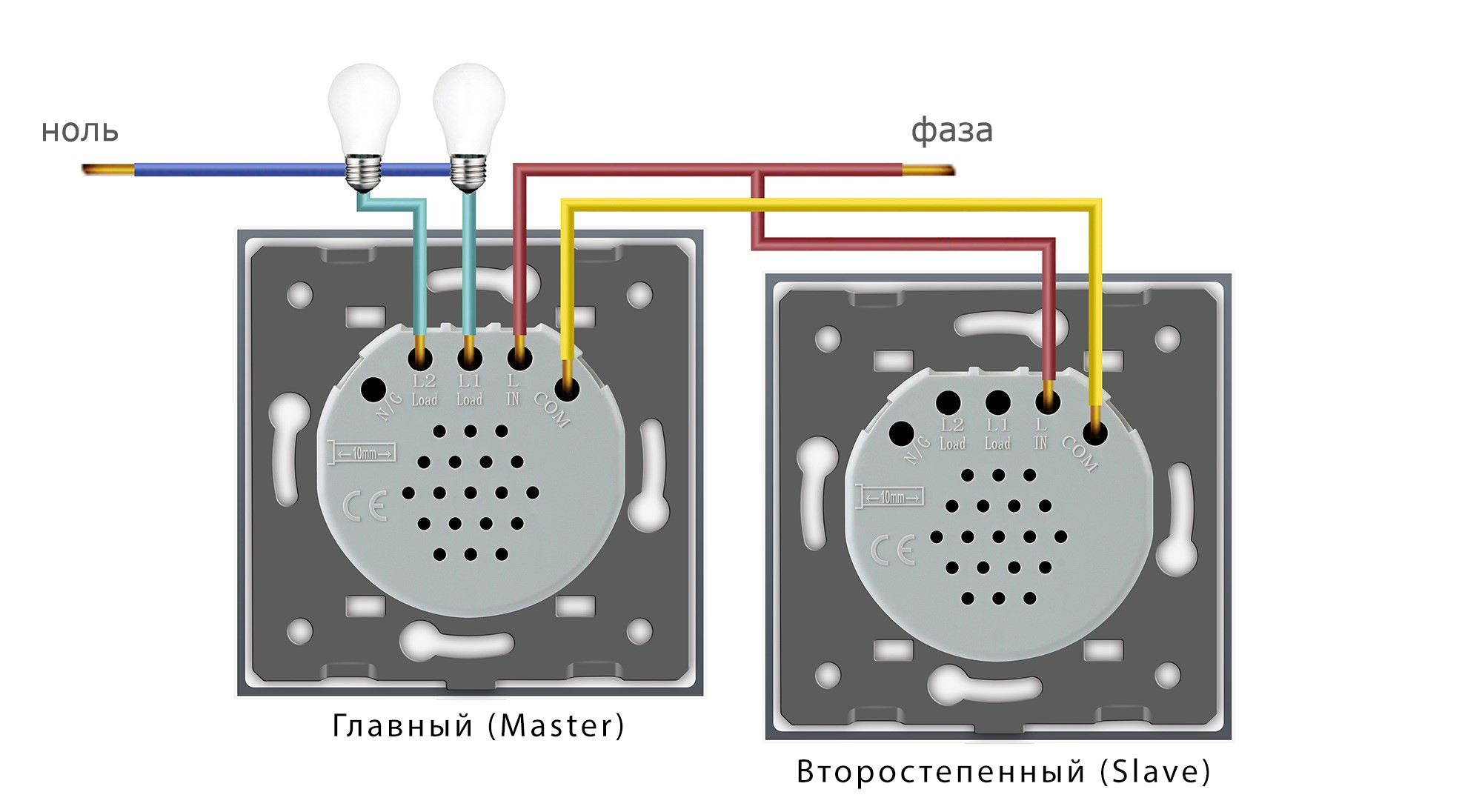

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из 2-ух мест
Односенсорные модели VL-C701S, VL-C701SR, VL-C701SZ*, VL-C701SQ*.
Двухсенсорные модели VL-C702S, VL-C702SR, VL-C702SZ*, VL-C702SQ*

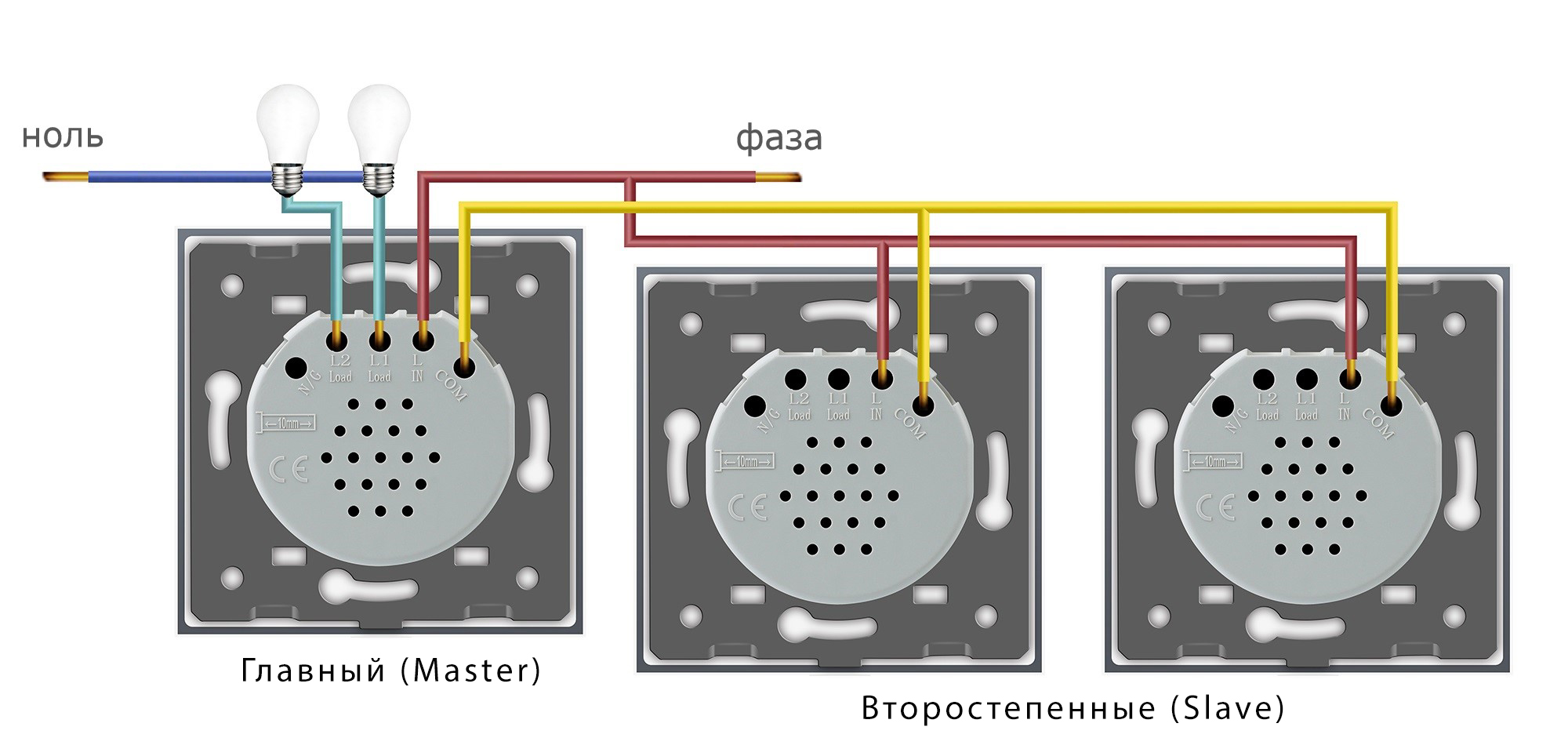

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из 3-х мест

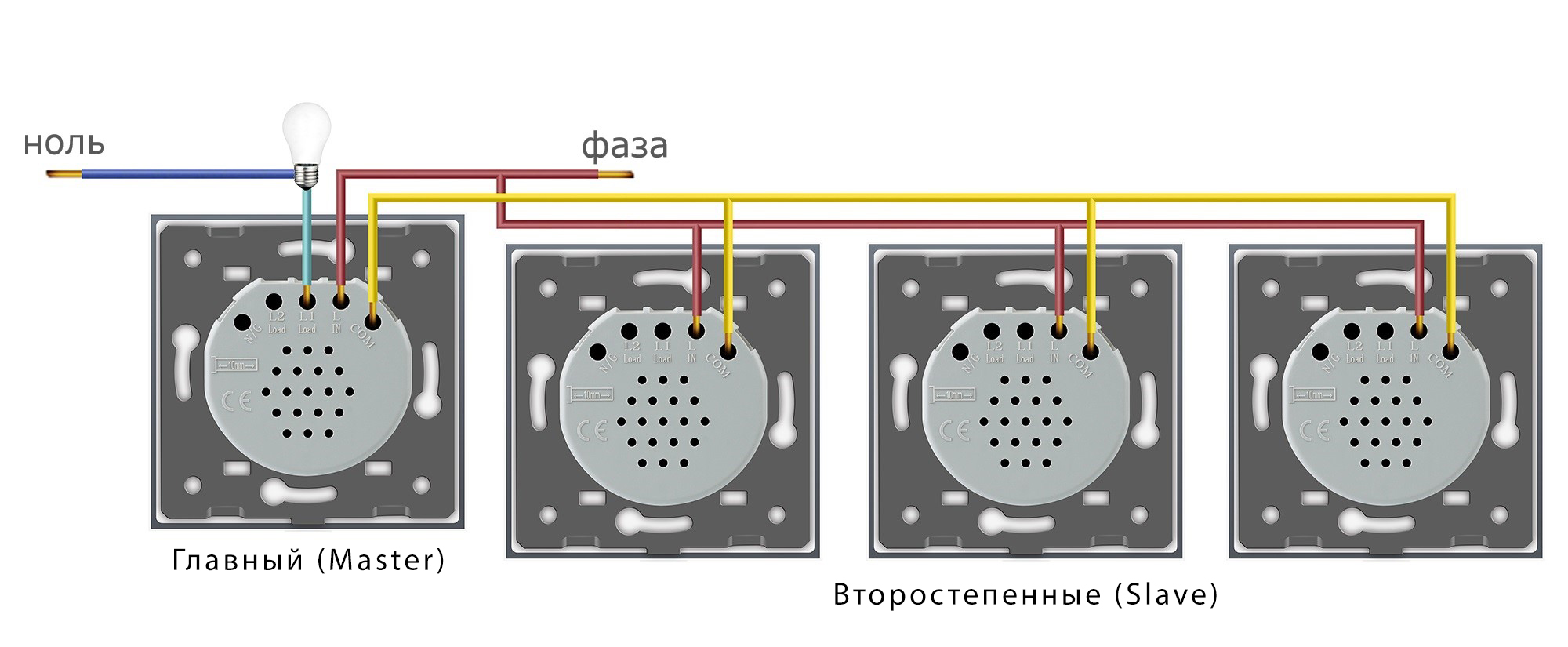

Схема подключения сенсорных проходных выключателей Ливоло для управления освещением из 4 мест
Программирование.
Внимание! Функция проходного переключателя начинает работать только после программирования. Без программирования свет будет включать только Главный (Master) выключатель.
Сделайте следующие деяния:
Шаг 1: Прикоснитесь к детектору Головного выключателя и удерживайте палец до звукового сигнала (приблизительно 4-5 секунд). Уберите палец из зоны детектора.
Шаг 2: Прикоснитесь к детектору Второстепенного переключателя на пол секунды.
Сброс программирования:
Прикоснитесь к детектору Головного переключателя и удерживайте палец до второго звукового сигнала (приблизительно через 10 секунд). Программирование будет сброшено.
* Умные выключатели VL-C701SZ либо VL-C702SZ, и бесшумные выключатели VL-C701SQ либо VL-C702SQ инсталлируются лишь на место Головного (Master) выключателя. Второстепенные (Slave) выключатели применяются VL-C701S либо VL-C702S.

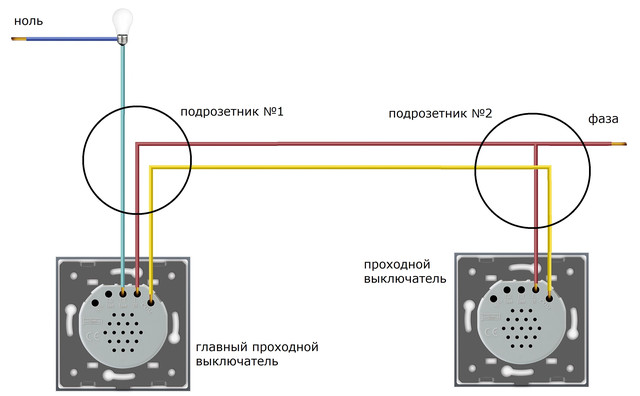

Схема подключения проходных выключателей Livolo на разводку, выполненную для клавишных выключателей
Заложенных проводов довольно. Распределительные коробки вскрывать не надо. Нужно подать фазу на два выключателя и соединить их информационным COM проводом.

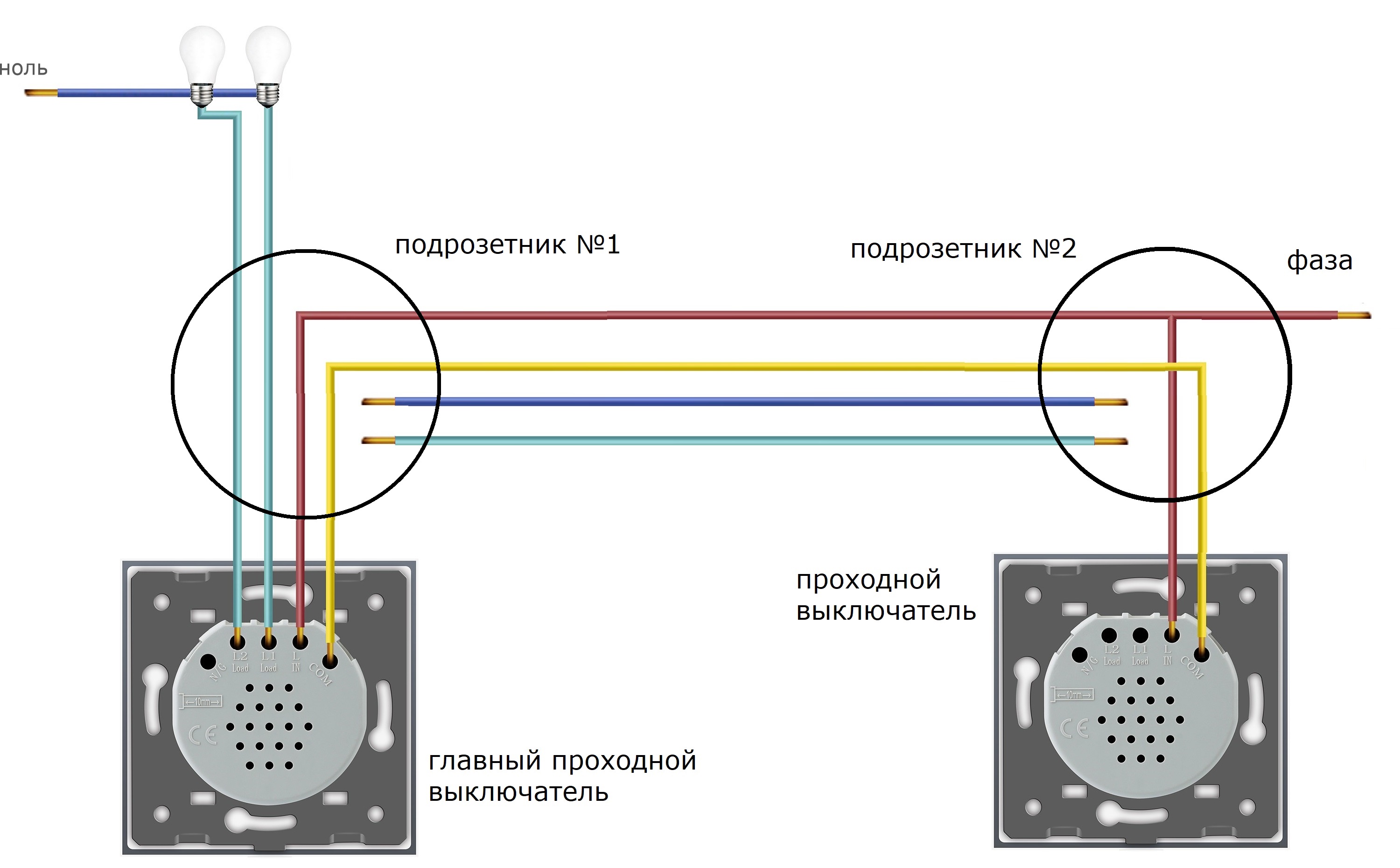

Как подключить проходной сенсорный выключатель Livolo на проводку для клавишных выключателей
Пример реализации схемы управления 2-мя источниками свети из 2-ух мест. Нужно подать фазу на два выключателя и соединить их информационным COM проводом. После подключения остается два свободных провода.

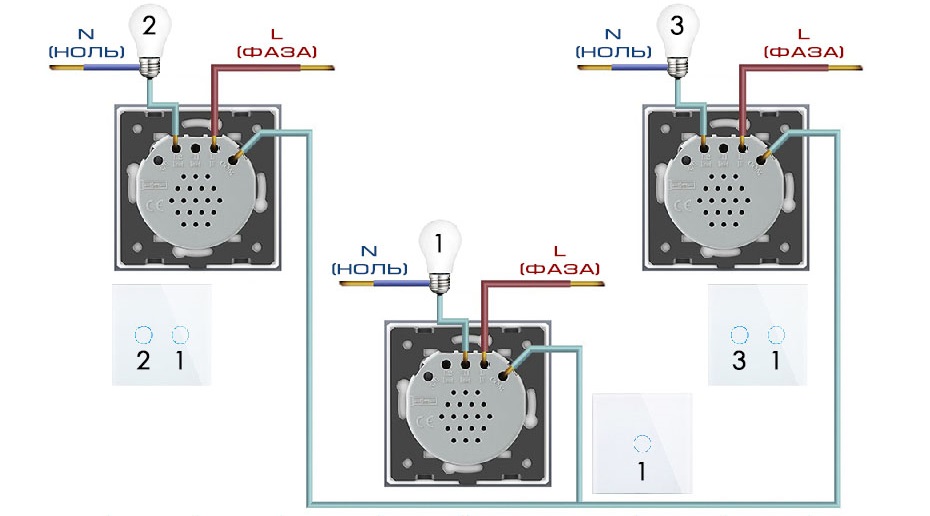

Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.
Задачка!
Воплотить управление общим освещением комнаты с 3-х мест: слева от кровати, справа от кровати, при входе в комнату.
Воплотить управление отдельными бра по обе стороны кровати.
- Детектор №1 управляет лампой №1.
- Детектор №2 управляет лампой №2, 2-ой детектор №1 управляет лампой №1.
- Детектор №3 управляет лампой №3, 2-ой детектор №1 управляет лампой №1.
Обзорное видео о подключении проходных выключателей Livolo

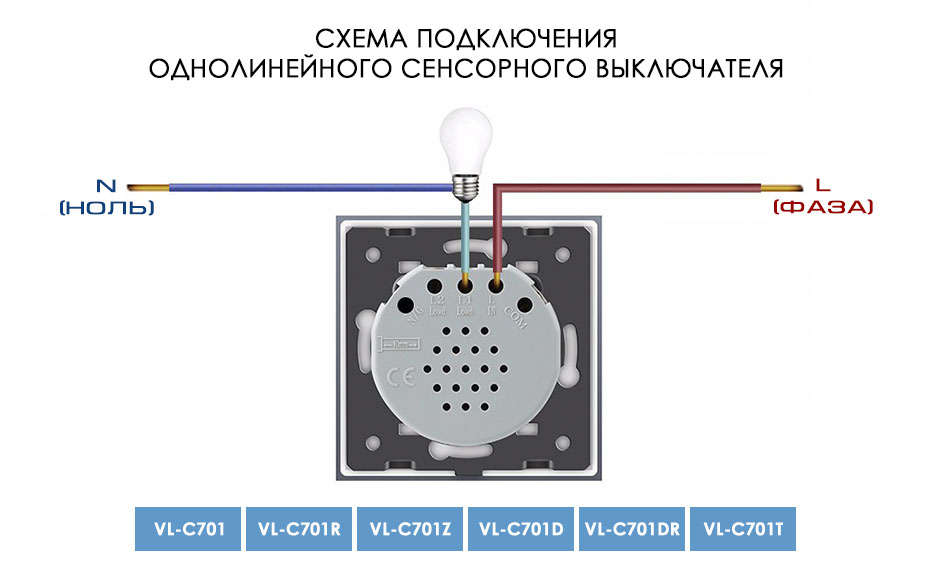

Схемы подключения
- Выключатель применяется для управления одной линией нагрузки с 1-го места.
- Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
- С оборотной стороны выключателя есть две клеммы для подключения фазы и одной полосы нагрузки.

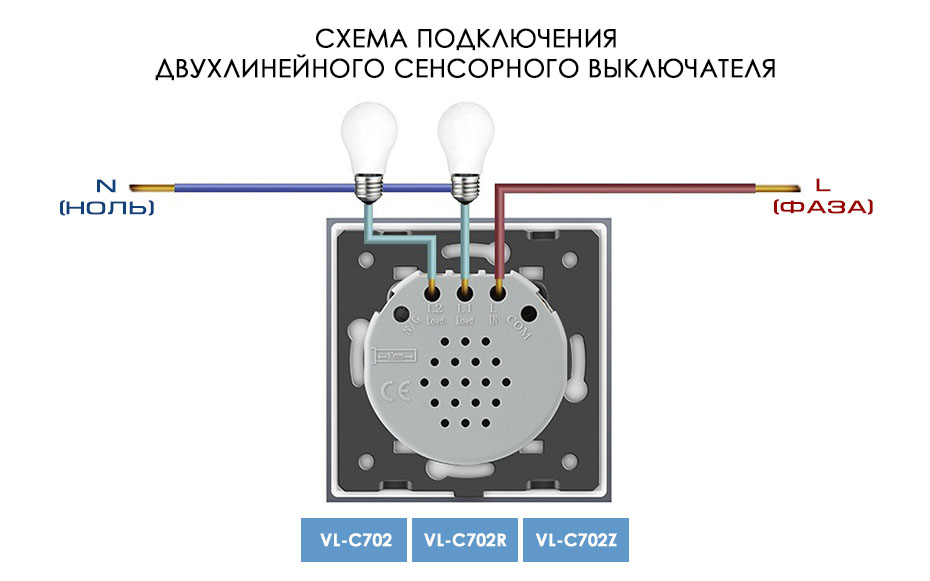

Двухлинейный выключатель
- Выключатель применяется для управления 2-мя линиями нагрузки с 1-го места.
- Имеет две сенсорные кнопки, любая из которых работает в режиме вкл/выкл.
- С оборотной стороны выключателя есть три клеммы для подключения фазы и 2-ух линий нагрузки.
Проходные сенсорные выключатели
VL-C701S / VL-C701SR / VL-C701SZ
VL-C702S / VL-C702SR / VL-C702SZ
VL-C303S-D6 / VL-C303SR-D6
Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обыденные выключатели.
Проходные выключатели LIVOLO не работают с выключателями других брендов.
Синхронизация
- Прикоснитесь к детектору Головного выключателя и удерживайте палец до звукового сигнала (приблизительно 4-5 секунд). Уберите палец из зоны детектора.
- Прикоснитесь к детектору Второстепенного выключателя для синхронизации.
Сброс синхронизации
- Прикоснитесь к детектору Головного выключателя и удерживайте до второго звукового сигнала (приблизительно 10 секунд).
- Синхронизация сброшена.
Однолинейный проходной выключатель
- Выключатель применяется для управления одной линией нагрузки с 2-ух, 3-х, 4 либо 5 мест.
- Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
- В схеме применяется Главный и Второстепенные выключатели.
- Для подключения Головного выключателя применяются три клеммы: фаза, линия нагрузки и информационный COM-порт.
- Для подключения Второстепенного выключателя применяются две клеммы: фаза и информационный COM-порт.
Двухлинейный проходной выключатель
- Выключатель применяется для управления 2-мя линиями нагрузки с 2-ух, 3-х, 4 либо 5 мест.
- Имеет две сенсорные кнопки, любая из которых работает в режиме вкл/выкл.
- В схеме применяется Главный и Второстепенные выключатели.
- Для подключения Головного выключателя применяются четыре клеммы: фаза, две полосы нагрузки и информационный COM-порт.
- Для подключения Второстепенного выключателя применяются две клеммы: фаза и информационный COM-порт.

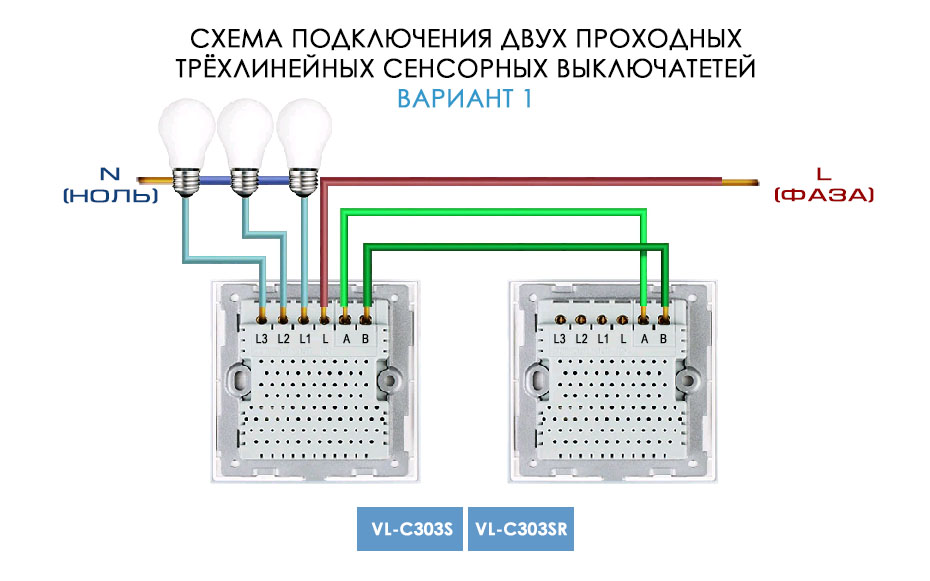

Трехлинейный проходной выключатель ВАРИАНТ 1
- Выключатель применяется для управления 3-мя линиями нагрузки с 2-ух, 3-х, 4 либо 5 мест.
- Имеет три сенсорные кнопки, любая из которых работают в режиме вкл/выкл.
- В схеме применяется Главный и Второстепенные выключатели.
- Для подключения Головного выключателя применяются 6 клемм: фаза, три полосы нагрузки и два порта А и В.
- Для подключения Второстепенного выключателя применяются две клеммы: порты А и В.

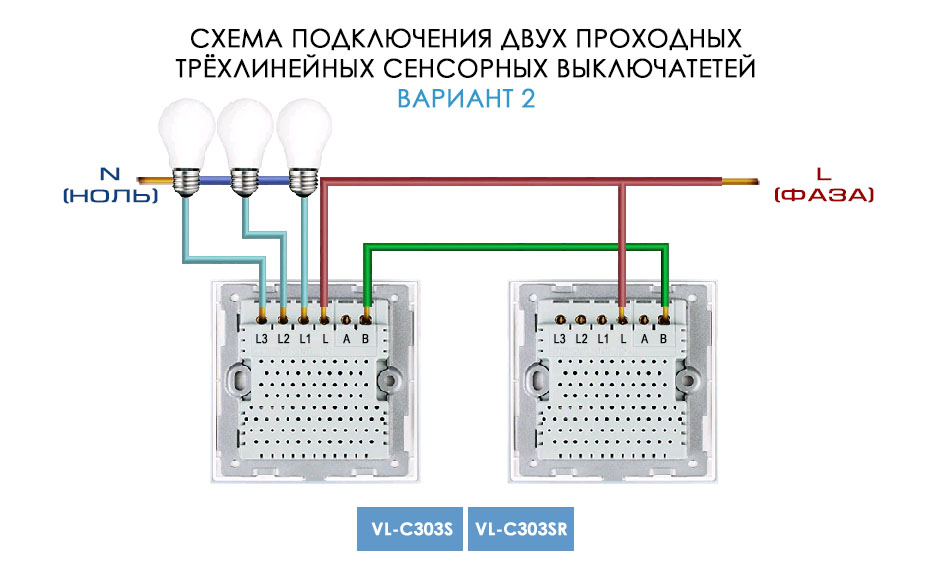

Трехлинейный проходной выключатель ВАРИАНТ 2
- Выключатель применяется для управления 3-мя линиями нагрузки с 2-ух, 3-х, 4 либо 5 мест.
- Имеет три сенсорные кнопки, любая из которых работают в режиме вкл/выкл.
- В схеме применяется Главный и Второстепенные выключатели.
- Для подключения Головного выключателя применяются 5 клемм: фаза, три полосы нагрузки и порт В.
- Для подключения Второстепенного выключателя применяются две клеммы: фаза и порт В.

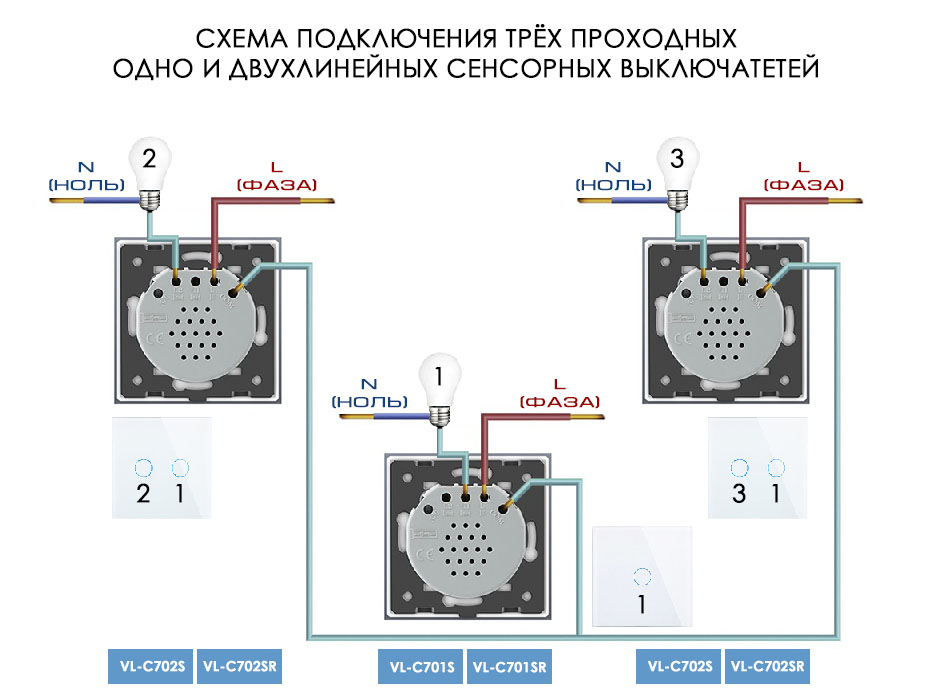

Совместное подключение ОДНО, 2-ух и ТРЕХлинейных проходных выключателей
Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO
Задачка!
Воплотить управление общим освещением комнаты с 3-х мест: слева от кровати, справа от кровати, при входе в комнату.
Воплотить управление отдельными бра по обе стороны кровати.
- Выключатель №1 Главный проходной однолинейный. Управляет лампой №1.
- Выключатель №2 Второстепенный проходной двухлинейный. Управляет лампой №1. 2-ая линия применяется для подключения бра №2.
- Выключатель №3 Второстепенный проходной двухлинейный. Управляет лампой №1. 2-ая линия применяется для подключения бра №3.
- Для работы проходных выключателей необходимо произвести синхронизацию выключателей.
Терморегулятор теплого пола
VL-C7-01TM
Терморегулятор теплого пола
Дверной звонок / сенсорная кнопка
VL-C701B / VL-C701H / VL-C702H

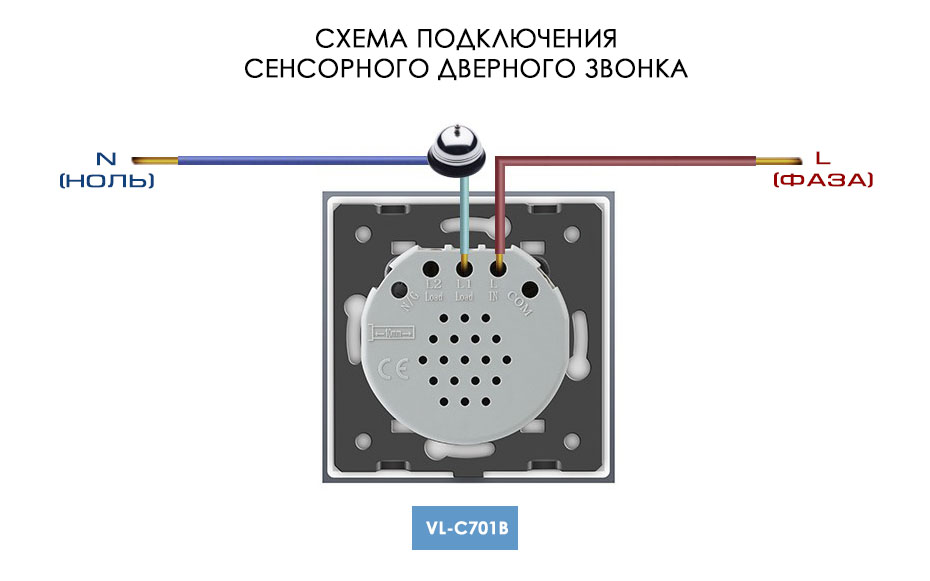

Дверной звонок
- Дверной звонок содержит в себе только сенсорный модуль — кнопку. Источник звука (колокол) в набор не заходит.
- Имеет одну сенсорную кнопку. Срабатывает при нажатии и удерживании кнопки.
- С оборотной стороны звонка есть две клеммы для подключения фазы и одной полосы нагрузки.
Выключатель для жалюзей, роллет, ворот и т.д.
VL-C702W / VL-C702WR
Выключатель для жалюзей

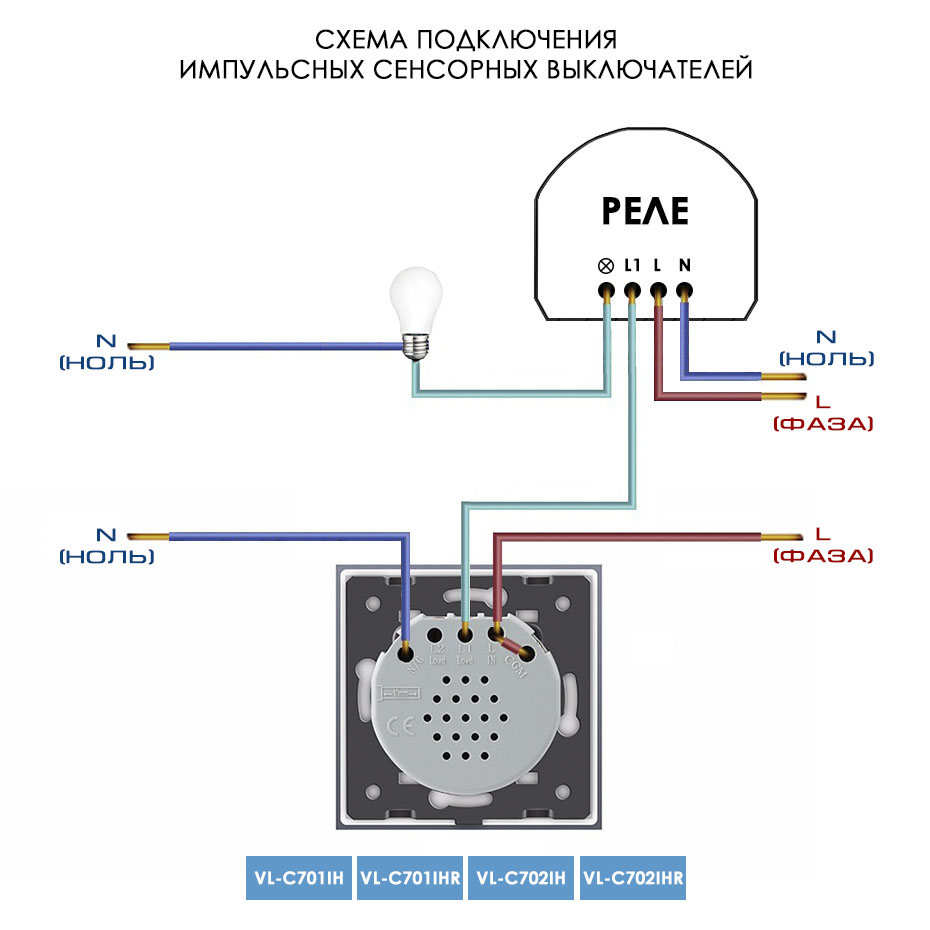

Выключатель для подключения с импульсным реле
VL-C701IH / VL-C701IHR
VL-C702IH / VL-C702IHR
VL-C303IH-D6 / VL-C303IHR-D6
Выключатель для подключения с импульсным реле
- Предназначен для управления освещением из нескольких мест с помощью параллельно соединенных импульсных выключателей — проходные помещения: длинноватые коридоры, лестничные просветы (включение на входе, выключение на выходе).
- Подключается с импульсным реле. Реле в набор не заходит.
- Модель может быть с одной либо 2-мя клавишами.
Клавишные выключатели / клавишные кнопки
VL-C7-K1 / VL-C7-K1H
VL-C7-K2 / VL-C7-K2H

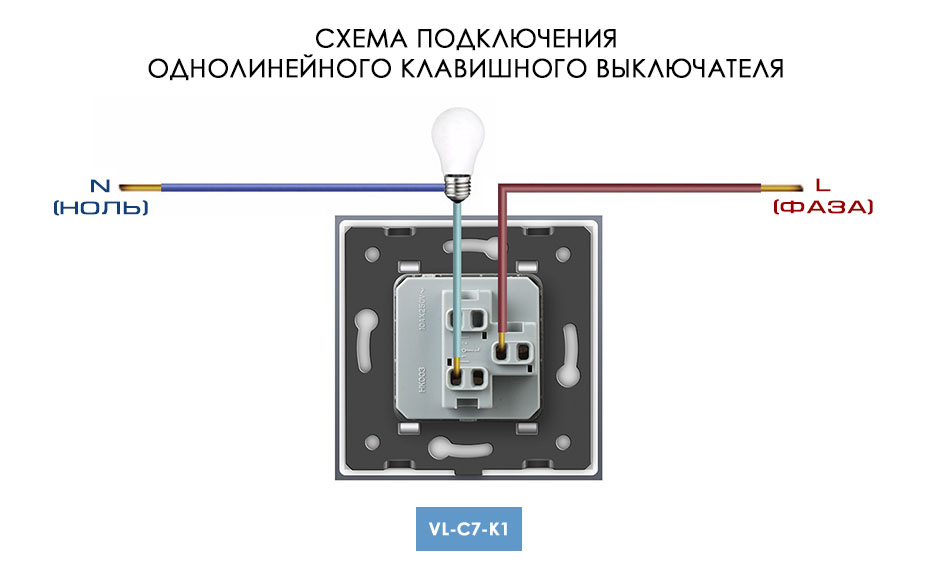

Одноклавишный выключатель
- Выключатель применяется для управления одной линией нагрузки с 1-го места.
- Имеет одну кнопку, которая работает в режиме вкл/выкл.
- С оборотной стороны выключателя две клеммы для подключения фазы и одной полосы нагрузки.
Двухклавишный выключатель
Проходные клавишные выключатели
VL-C7-K1S / VL-C7-K2S
Схема подключения двойного проходного переключателя Шнайдер
Хороший вечер!
Приобрели двойные проходные MGU5.213.18ZD от Шнайдер (MGU5.213.18ZD двухклавишный переключатель (сх.6+6)). И столкнулись с неувязкой подключения.
По схемам из сети к примеру на Легранд он не подключается.

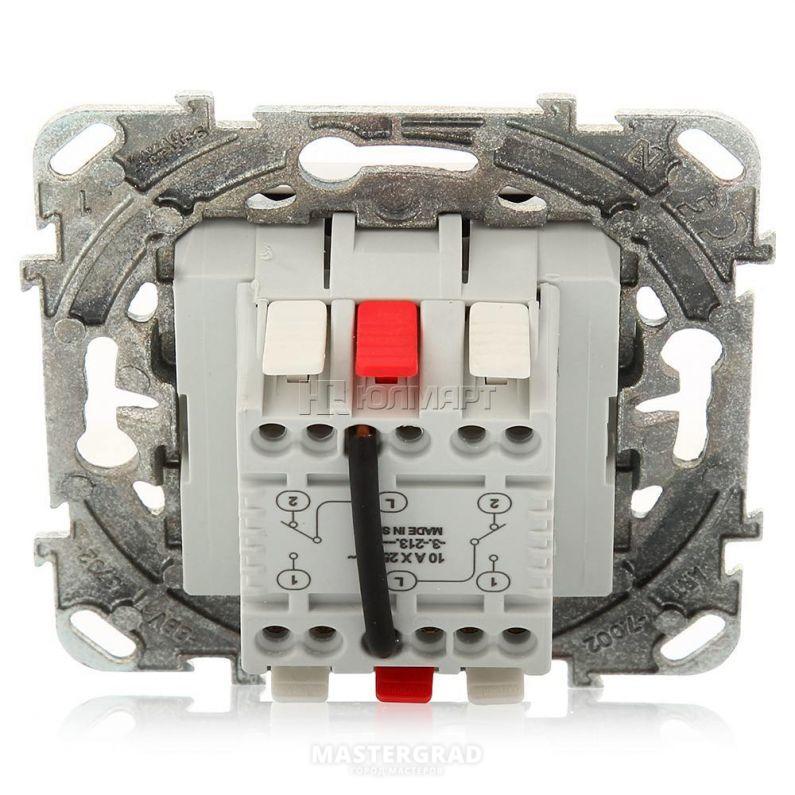

Я так понимаю дело в перемычке, что она не просто так здесь:
Поделитесь схемой подключения конкретно Шнайдеровских проходных.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.08.2016 Москва Сообщений: 11
27.11.2016 в 21:56
И с перемычкой не работает и без неё как следует.
Выходит так будто бы не проходные, а обыденные.
Вот и прошу помощи с тем какой провод куда. Схема из сети под легранд не работает.
- Просмотр профиля
- Личное сообщение
Регистрация: 11.11.2006 Москва Сообщений: 6096
27.11.2016 в 22:06
Питающую фазу подайте на хоть какой из бардовых контактов. Две белоснежных контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белоснежных контакта справа- это 2-ая группа, идущие на эти же самые контакты на другом проходном.
На этом далеком проходном переключателе- перемычку удалите. и с бардовых контактов провода подайте на лампы соответственных групп света, и с ламп синие жилы должны объединится с нулевым проводом.
- Просмотр профиля
- Личное сообщение
Регистрация: 27.06.2009 Рязань Сообщений: 2606
27.11.2016 в 22:14
stanislav91 написал:
По схемам из сети к примеру на Легранд он не подключается.
набросайте просто линейную схему того что желаете получить и попробую варианты схем предложить.
- Просмотр профиля
- Личное сообщение
Регистрация: 14.08.2016 Москва Сообщений: 11
27.11.2016 в 22:22
Юрий, спасибо. Завтра попробую.
Мегавольт, просто два двойных проходных выключателя в различных концах комнаты. И на люстре две лампочки.
- Просмотр профиля
- Личное сообщение
Регистрация: 27.06.2009 Рязань Сообщений: 2606
27.11.2016 в 23:13
Юрий-Электр написал:
Питающую фазу подайте на хоть какой из бардовых контактов. Две белоснежных контакта слева (смотрим на данное фото)- это фазы, идущие соответственно на 1-ю группу таких же контактов на другом проходном. Два белоснежных контакта справа- это 2-ая группа, идущие на эти же самые контакты на другом проходном.
На этом далеком проходном переключателе- перемычку удалите. и с бардовых контактов провода подайте на лампы соответственных групп света, и с ламп синие жилы должны объединится с нулевым проводом.

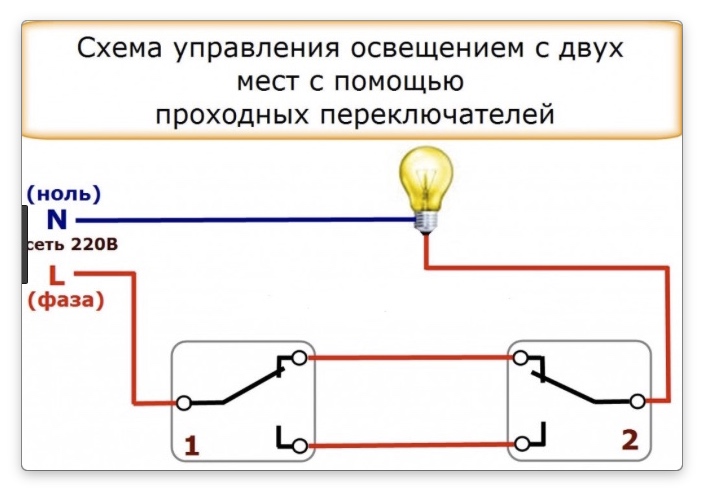

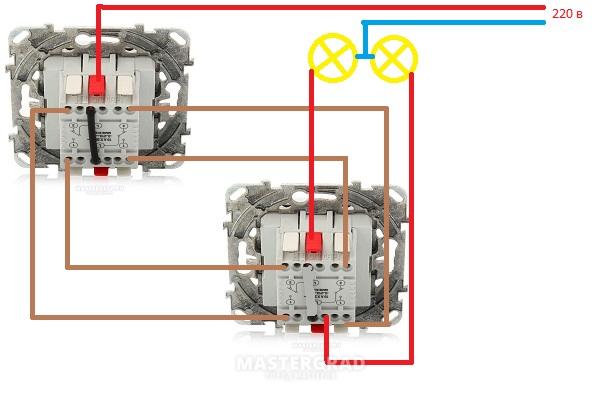

схематично это смотрится так:
- Просмотр профиля
- Личное сообщение
Регистрация: 07.04.2014 Екатеринбург Сообщений: 14747
28.11.2016 в 11:08
stanislav91 , попытайтесь собрать схему на столе, через батарейку
и мини лампочки, а перемычка у Вас быстрее питание тогда и данный аксессуар
должен стоять первым в цепи.
Сделал дело — главное увернуться от благодарности.
- Просмотр профиля
- Личное сообщение
Регистрация: 27.06.2009 Рязань Сообщений: 2606
28.11.2016 в 11:24
stanislav91 написал:
По схемам из сети к примеру на Легранд он не подключается.
Ориентироваться по фото типа при подключении других выключателей не стоит. У различных компаний, и даже различных моделей одной конторы, конструкция может сильно отличаться и соответственно распиновка подключения тоже отличается. Здесь вернее отрисовывать схему и "адаптировать" её к определенному выключателю в согласовании с обозначениями на его корпусе.
2х клавишный проходной на самом деле 2 проходных в одном корпусе. И если рассматривать различные кнопки как различные выключатели то становиться мало проще. два 2х клавишника это просто две параллельных схемы обычных проходных. Ну кому то по схемам легче работать, а кому то нагляднее с визуализацией.
