Было время, когда мы восторгались экономичностью люминесцентных ламп. Но сейчас и они равномерно уступают место источникам света последнего поколения — светодиодам, имеющим еще больше высочайший КПД. Из нашей статьи вы узнаете о том, как подключить светодиодные лампы заместо люминесцентных и что выигрывает юзер, производя такую подмену.
Устройство линейных светодиодных ламп
Светодиоды нередко обозначают на зарубежный манер — аббревиатурой LED (Light Emitting Diode). Соответственно, источники света на их базе могут именовать LED-лампами.
Как и обыденный диодик, светодиод состоит из 2-ух полупроводников с различным типом проводимости. Но в этом случае использованы особенные материалы, дающие в зоне p-n перехода светимость. По сопоставлению с люминесцентными лампами такие источники света выигрывают почти во всем:
- При той же светимости потребляют в 2 – 3 раза меньше электроэнергии.
- Имеют колоссальный срок службы — порядка 50-ти тыс. часов (производители предоставляют гарантию на 2 – 3 года).
- Источают свет, более схожий на естественный.
- Не содержат ядовитых веществ, а поэтому не требуют особенных мер по утилизации (люминесцентные лампы заполнены ядовитыми парами ртути).
- На наивысшую светимость выходят сходу после включения.
- Просто выдерживают значимые перепады напряжения, также вибрацию и удары.

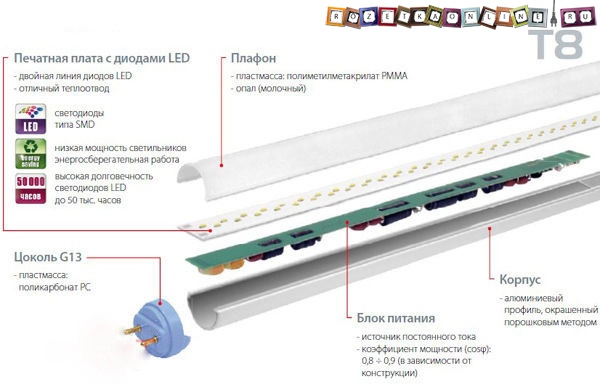

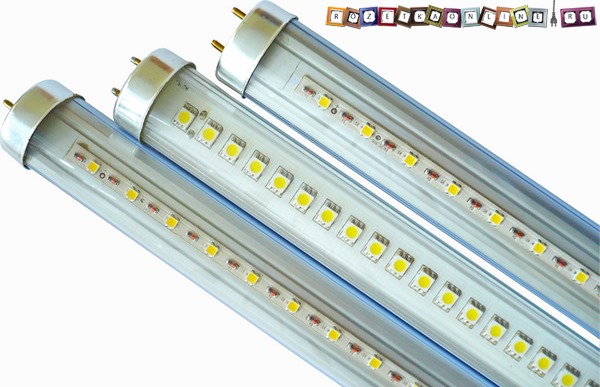

Светодиодная лампа делается так: набор светодиодов припаивают к плате из гетинакса, имеющей вид длинноватой планки, после этого всю конструкцию помещают в трубку из прозрачной пластмассы.
Светодиоды работают на неизменном токе, все же, LED-лампу можно подключать к обыкновенной сети переменного тока без каких-то дополнительных устройств: она вооружена своим преобразователем тока (он именуется драйвером), который закреплен на плате совместно со светодиодами.
Дополнительно лампы этого типа могут оснащаться схемами, обеспечивающими защиту от мигания и возможность подключения через диммер (позволяет плавненько поменять яркость).
Как поменять линейные люминесцентные лампы в светильниках светодиодами?
Светодиодные лампы оснащаются такими же присоединительными элементами, как и все остальные. Есть модели с цоколями, как у ламп накаливания — большой Е27 и малый Е14; а есть варианты с цоколями типа GU5.3, G4, GU10 и самым пользующимся популярностью G13 — как у люминесцентных ламп. Это значит, что сейчас можно из любого патрона вывернуть устаревший источник света и подобрать для него светодиодный аналог.
Но если лампу накаливания можно просто поменять, то некоторые виды люминесцентных осветительных приборов поначалу необходимо приготовить.

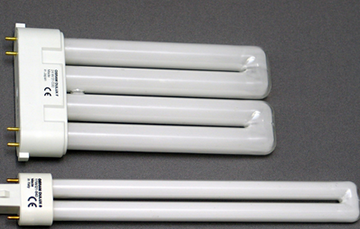

Различные виды лампочек
Идет речь о светильниках, созданных для работы с низковольтными люминесцентными лампами (питаются неизменным током напряжением 12 В). Они оснащаются преобразователями напряжения — балластным дросселем (устаревший вариант) или электронным балластом (усовершенствованная версия).
Эту «начинку» необходимо будет демонтировать, так как LED-лампы, как уже говорилось, имеют свой драйвер. Также придется немного переиначить разводку проводов.
Аннотация по подмене
Прежде всего необходимо подобрать LED-лампы с таковой же светимостью, что и заменяемые люминесцентные — это если яркость осветительного прибора необходимо бросить на прежнем уровне.
Обращаем внимание читателя на то, что ассоциировать лампы необходимо конкретно по светимости (измеряется в люменах), а не по потребляемой мощности (измеряется в ваттах).

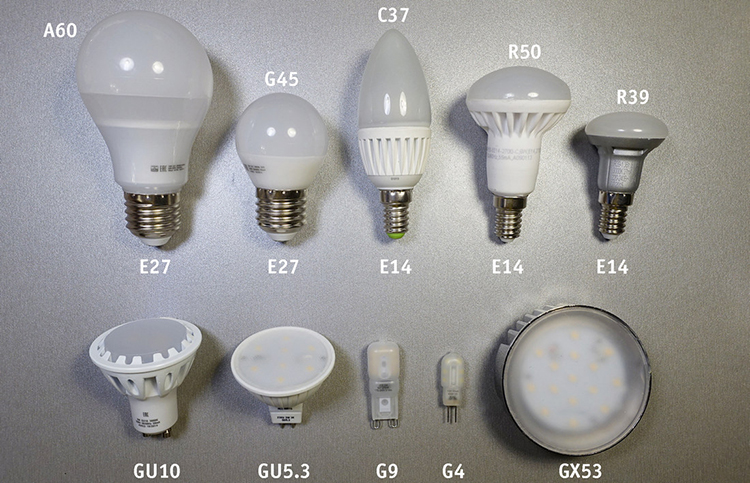

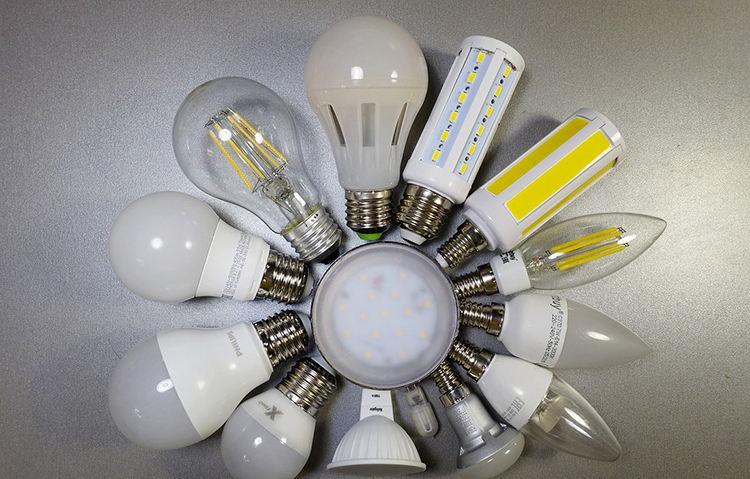

Какие бывают светодиодные лампы
Используемые различными производителями технологии отличаются, а поэтому количество люменов (лм), выдаваемых лампой на каждый ватт (Вт), несколько варьируется.
Если на упаковке лампы светимость не указана, а заместо этого написано только чего-нибудть вроде «соответствует люминесцентной лампе мощностью 36 Вт», следует отнестись к таковой продукции с подозрением: производитель очевидно пробует пустить покупателю пыль в глаза.
Примерное соответствие ламп различных типов отображено в таблице:
| Мощность, Вт | Тип лампы | Световой поток, Лм |
| 5 | Лампа накаливания |
Если лампы приобретены, можно приступать к работам по переоборудованию осветительного прибора:
- Отключаем с помощью выключателя электроснабжение. Если устройством длительно не воспользовались, поначалу включите его и пометьте любым образом, к примеру, с помощью маркера, еще пригодные лампы. Если упустить этот момент из виду, позже придется дополнительно возиться с их проверкой.
- Проверяем индикатором фазы, на самом ли деле осветительный прибор отключен от электросети. Делать это необходимо непременно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в данном случае устройство всегда будет под напряжением как во включенном, так и в выключенном состоянии. Если проверка показала наличие напряжения, осветительный прибор необходимо обесточить с помощью автоматического выключателя, установленного в распределительном щите.
- Дальше присоединенные к светильнику провода отсоединяют и обкручивают их обнаженные концы изолентой. Это касается и провода заземления, если он есть (обычно имеет изоляцию желто-зеленого цвета). Направьте внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу осветительного прибора в месте, зачищенном от краски (обычно прижимается винтом). После отсоединения его, в отличие от других, оставляют без изоляции.
- Сейчас, если кроме демонтируемого осветительного прибора имеются и другие, можно включить свет, дабы было комфортно работать.
Откручиваем винты либо фиксаторы, удерживающие устройство, и снимаем его с потолка.
Настройка яркости лампы происходит с помощью диммера. Диммер для светодиодных ламп – виды и методы подключения.
Методы установки светодиодных лент своими руками описаны здесь.
Из светодиодной ленты можно выполнить необычный осветительный прибор. Управление по изготовлению осветительного прибора своими руками вы отыщите в этом материале.
Удаление из осветительного прибора ненадобных частей
Расположив осветительный прибор в комфортном месте, приступаем к его модернизации:
- Извлекаем люминесцентные лампы. Для этого каждую из них довольно повернуть в всякую сторону на четверть оборота, взявшись у самого цоколя.

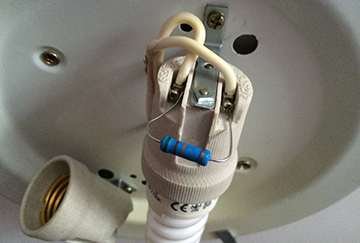

- Отсоединяем провода от дросселя (по виду припоминает трансформатор) и стартеров (элементы цилиндрической формы снутри колодок), после этого эти детали и колодки демонтируются.
- Метод демонтажа патрона для стартера находится в зависимости от его типа. В лампах старенького эталона такие патроны фиксировались средством узеньких железных планок либо винтов. Потом их стали оснащать защелками. С винтом и планкой все понятно, а вот для раскрытия защелки необходимо знать секрет: дабы лапки можно было вытащить из отверстий, цилиндр защелки необходимо сжать пинцетом.
Помните, что обращаться с люминесцентными лампами следует очень осторожно: при повреждении пробирки в воздух попадут ядовитые ртутные испарения.
Метод крепления проводов также отличается. В старенькых версиях они удерживаются в патроне винтами, которые необходимо открутить. В более новых, как и во всех современных выключателях и розетках, используются подпружиненные зажимы, которые автоматом фиксируют вводимые в них провода. Дабы извлечь провод из такового зажима, его необходимо тянуть с одновременным вращением вправо-влево на четверть оборота.
Если патрон в предстоящем применять вы не собираетесь, сможете обрезать провода.
Электрическая схема подключения светодиодных ламп заместо люминесцентных
Подключение люминесцентных осветительных приборов осуществляется по особенной электрической схеме, согласно которой к патрону подходит пара проводов. Такие трудности обоснованы принципом деяния данного источника света: В момент включения с помощью нитей накала на концах лампы создаются электронные облака, без чего поджечь ртутные пары низковольтным напряжением не удалось бы.
Замена люминесцентных ламп на светодиодные -схема

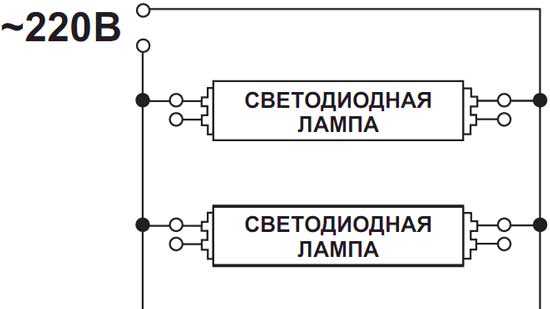

Схема подключения светодиодных ламп, напротив, является максимально обычный: на обратные штыри цоколя просто подается переменное напряжение в 220 В.
Соответственно, к патрону должен подключаться только один провод. При всем этом нет никакой различия, к какому из патронов подведен фазовый провод, а к какому — нулевой.
Энергосберегающие лампочки сейчас очень популярны. Есть различные виды таких ламп. Светодиодные лампы – плюсы и минусы таких устройств описаны в статье.
Механизм работы светодиодных ламп описан в этой теме. Также даны советы по выбору лампочек.
Электрический патрон для линейных ламп
Так как новенькая схема предугадывает подключение к каждому патрону только 1-го провода, можно поступить следующим образом: установить клеммную колодку и присоединить идущие от патронов провода к ней.
При таком решении не придется заниматься демонтажем патронов. Из 2-ух проводов, выходящих из патрона, необходимо бросить самый длиннющий.
Маленький же, которым патрон до этого подключался к стартеру, необходимо обрезать и обмотать изолентой.
Если модернизируемый осветительный прибор является многоламповым, то провода от всех вблизи стоящих патронов необходимо подсоединить к одной клемме колодки. Ко 2-ой клемме подсоединяются провода от патронов, установленных на обратной стороне.
Если вы желаете выполнить переподключение не как-нибудь, а на проф уровне (другими словами аккуратненько и прекрасно), установите клеммную колодку типа Ваго. К ней можно подсоединить оба идущих от патрона провода, что, во-1-х, увеличивает надежность подключения, а во-2-х, устраняет от необходимости изолировать провода.
Если клеммной колодки Ваго в наличии нет, патроны необходимо будет демонтировать.
Как и патроны для стартеров, они могут крепиться винтами, металлическими планками (устаревшие эталоны), или защелками, которые отжимаются пинцетом.
Дальше патроны, находящиеся с одной стороны, необходимо соединить между собой перемычками и возвратить на место, подключив отходящий от них провод к клеммной колодке.
Аналогичным образом поступаем со 2-ой группой патронов, расположенной напротив.
Сейчас можно прикручивать осветительный прибор на место, не забыв подключить к сети, и устанавливать в него LED-лампы.

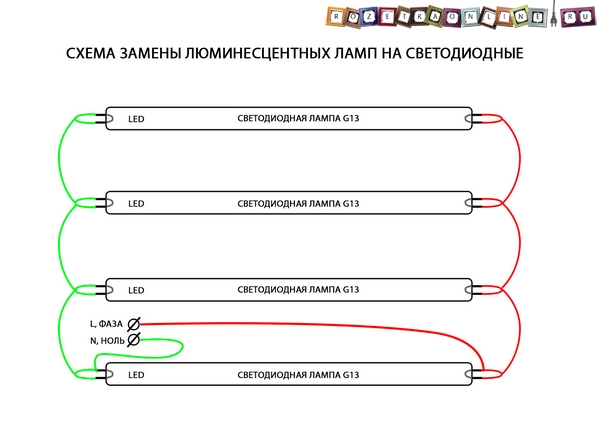

Схема подключения светодиодных ламп заместо люминесцентных
Люминесцентные лампы, благодаря своим революционным, для собственного времени, чертам: низкому энергопотреблению, высочайшей световой эффективности и долгому сроку службы, получили очень обширное распространение.

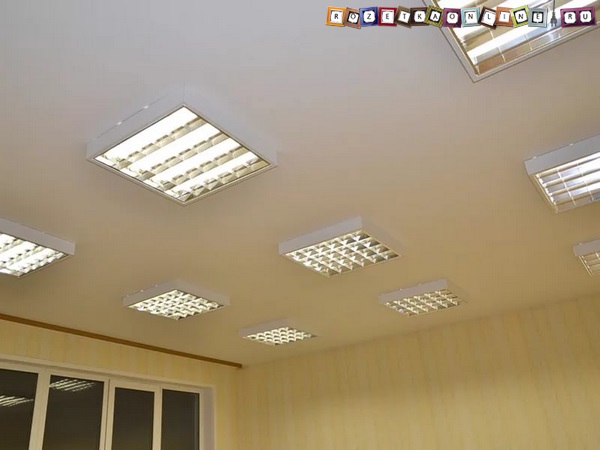

Конкретно трубчатые лампы дневного света освещают большая часть школ, больниц, кабинетов, цехов и т.д., более нередко они установлены в растровых светильниках, знакомых каждому.
Основным недочетом люминесцентных ламп является наличие снутри них ртути, пары которой смертельно небезопасны для человека.
Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые затмили фактически по всем показателям люминесцентные. В текущее время, единственным их недочетом является цена в сопоставлении с лампами дневного света, по сумме же всех черт и выгод, а главное по суждениям безопасности, они вне конкуренции.
Поменять старенькые люминесцентные осветительные приборы полностью на подобные светодиодные не прибыльно, хотя бы просто экономически, лучше просто поменять лампы, ведь производители издавна уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старенькый корпус осветительного прибора, только мало модернизировав его.
Дабы поставить светодиодные лампы заместо люминесцентных, нужно несколько доработать осветительный прибор, выполнить его проще, убрав из схемы подключения несколько излишних компонент. На данный момент я тщательно покажу как это просто выполнить самому.
Прежде всего давайте разглядим схемы стандартных растровых осветительных приборов, рассчитанных на установку 4 люминесцентных ламп, такие в большинстве случаев устанавливаются в потолки, типа «армстронг».

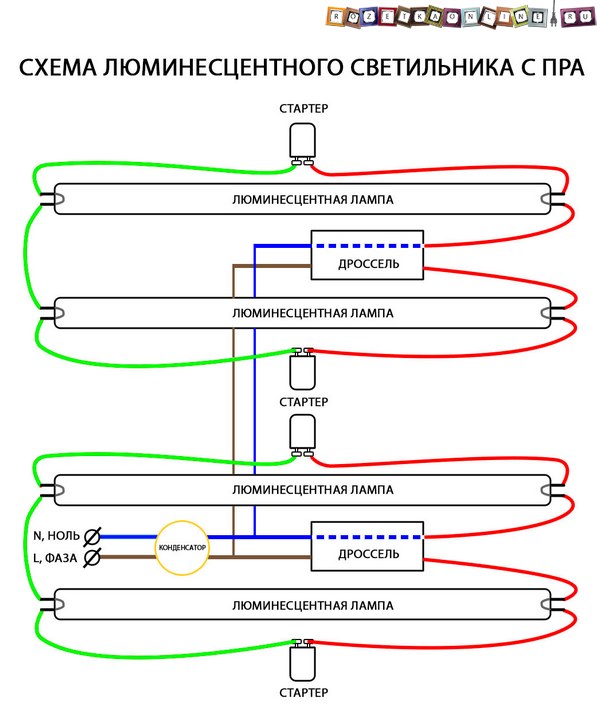

Их всего две разновидности, две разных схемы, 1-ая с балластом и стартером, встречается в большинстве случаев:

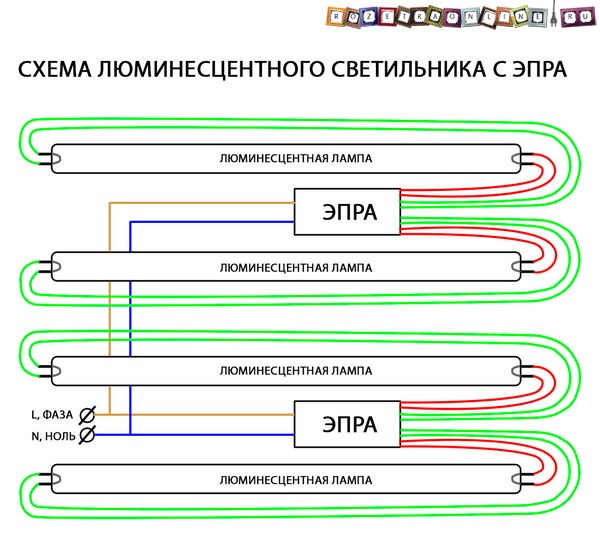

2-ая схема более современная, с электронным пускорегулирующим аппаратом:
Видите ли, осветительные приборы с люминесцентными лампами, содержат снутри различное дополнительное оборудование, которое нужна для их работы. Подробнее читайте об этом в материале – Схема подключения люминесцентных осветительных приборов
В современных же трубчатых LED лампах, а именно т8 под цоколь g13, драйвер, нужный для того, дабы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не нужна.
Соответственно, переделка любого люминесцентного осветительного прибора, сводится к демонтажу всего излишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания впрямую к контактам LED лампы. Для обоих типов осветительных приборов, схема подключения общая, все зеленоватые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится приблизительно так:

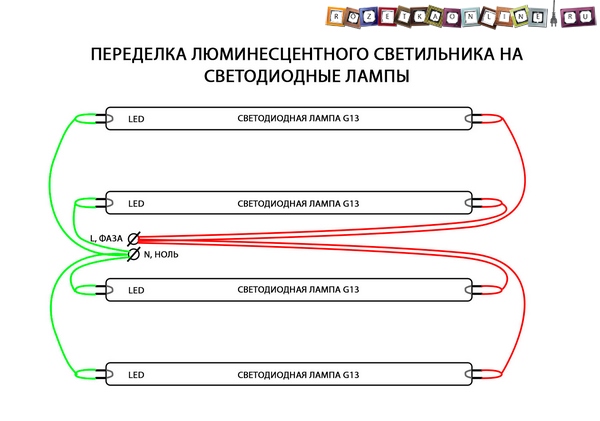

Схема подключения светодиодных ламп заместо люминесцентных
И снова, все довольно легко, с одной стороны к ламам подводится фаза, а с другой ноль. При всем этом полярность не принципиальна, так как подключается переменный ток, подсоединяйте так, как для вас будет удобнее. Не считая того, не принципиально к какому из контактных штырьков подключается электрический провод, ведь их любая пара, с каждой стороны LED лампы, замкнута.
В случае переделки растрового люминесцентного осветительного прибора, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а потом все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В конечном итоге должно получится приблизительно такая схема установки led ламп заместо ламп дневного света:
Видите ли, разработка обычная, не надо владеть каким-то особенным образованием, дабы перевести на светодиодные лампы, допустим, все люминесцентные осветительные приборы в кабинете, на производстве либо в магазине.
Кстати, как монтировать и подключать люминесцентный осветительный прибор, а главное как устанавливать трубчатые лампы т8 – мы писали в статье “Подключение люминесцентного осветительного прибора“
В итоге таковой переделки, вы получаете новый, современный светодиодный осветительный прибор, неопасный, с низким энергопотреблением и долгим сроком службы.
Помните, что старенькые люминесцентные лампы нельзя просто выкинуть либо, ужаснее того, просто разбить, их нужно непременно утилизировать , ведь они содержат ртуть. В каждом большом городке есть центры, куда вы можете сдать свои энергосберегающие лампы, часто совсем безвозмездно.
