Схема подключения щитка в квартире

Для грамотной сборки распределительно-учетного щита нужна большой объём проф познаний, потому самодеятельность здесь неуместна.

Что нужна для сборки электрощитка в квартире?

Дабы собрать настоящий электрощиток в квартире, потребуются:

• Проект электрической проводки.
• Подходящее место для крепления щитка.
• Схема сборки электрощитка в квартире.
• Выбор подходящего корпуса.
• Подбор хороших девайсов.
• Верный установка.
• Грамотное подключение к электрической сети.

Дабы оборудование работало неопасно, отклонение от схемы электрощита в квартире и ошибки при монтаже недопустимы. По другому под опасностью окажется вся домашняя техника, ну и само жильё.

Как избрать место установки?

Выбор места монтажа – это 1-ый шаг оснащения помещения распределительным электрощитом. Самая комфортная точка – это в прихожей, вблизи со входной дверью Такое положение сводит длину входящего питающего кабеля к минимуму.

По высоте более удачный вариант размещения корпуса с хоть какой схемой электрощитка в квартире – на уровне глаз человека среднего роста, приблизительно 170 см от пола. Так комфортно глядеть на показания счётчика и отключать по мере надобности автоматы и другое электротехническое оборудование.

Так как современные счётчики обычно спрятаны в корпусе, защищённом от стороннего проникания, то нет никакой необходимости располагать их у потолка, как в старину. Современные электрощитки с крепким корпусом запираются на замок. И если не кидать ключи где попало, то малыши туда не влезут.

Если речь идёт о особняке либо личном доме, то следует учесть метод подведения питающего кабеля к дому: он идёт под землёй либо это воздушная линия. Для различных вариантов подводки могут разрабатываться различные схемы щитка в квартире.

Примеры схем электрических щитков в квартирах

При электромонтажных работах схема электрощита в квартире применяется не всегда. Но для работы с проводкой и распределительным щитом в квартире без схемы будет нужно мастер с огромным стажем выполнения таких работ. У экспертов, занимающихся этим повсевременно (собирающих сотки щитков за год) схема электрического щита в квартире находится в голове. Щитки в любом случае собираются по схеме, просто время от времени её нету на бумаге. Но если у вас есть распечатка схемы щитка в квартире, то полезно выяснить, что за значки там нарисованы.

Разновидности схем и указатели на них

На схемах электрощитков указываются все их комплектующие, 1-ый из которых – это вводный автомат, а последние – линейные выключатели. При всем этом все элементы схемы обозначаются символически и непременно прописываются словами с указанием класса защиты и номинала.

Схема электрощитка в квартире должна заботливо храниться, так как при добавлении новых модулей либо подмене износившихся по этой бумаге можно точно выяснить, что Для вас нужна. Дальше разглядим, какие бывают варианты схем электрощитка.

Для старенького жилища без заземлённой проводки

Реконструированные древние строения и дома, построенные при Русском Союзе, не имеют заземления проводки. Потому на соответственный щиток в квартире схема не содержит заземляющие РЕ –шины. Самый простый набор электрощитка для однокомнатной квартиры включает:

• Корпус с монтажными дин-рейками.
• 32-амперный вводный автомат с 2-мя полюсами.
• Электросчётчик.
• УЗО 2р 40А/30мА.
• Три автомата по 16 ампер однополюсных, по одному на контур освещения, контур розеток, стиральную машину.
• Рен-шина нулевая.

Внимание! Для обеспечения безопасности проводки в схожих схемах на рен-шине разбиты защитный проводник в кабеле и рабочий 0, даже когда нет контура заземления. Дабы защитить сеть от перенапряжения в случае подгорания нуля в ветхой проводке, такая схема щитка в квартире должна быть дополнена реле контроля напряжения. В случае касания фазы и нуля при пробое изоляции устройство разрывает цепь, спасая домашнюю технику от поломки, а жильё от пожара.

В случае 2-3-комнатных квартир схожая схема расширяется за счёт дополнительных линейных автоматов. Также на каждую линию, обслуживающую крупную домашнюю технику (типа посудомоечной машины) устанавливают двухполюсные УЗО для защиты людей от поражения электрическим током, номинал устройств: 16-25 А/10 МА. Такое дополнение схемы обеспечивает достаточную безопасность эксплуатации проводки (для людей) при отсутствии заземляющего провода.

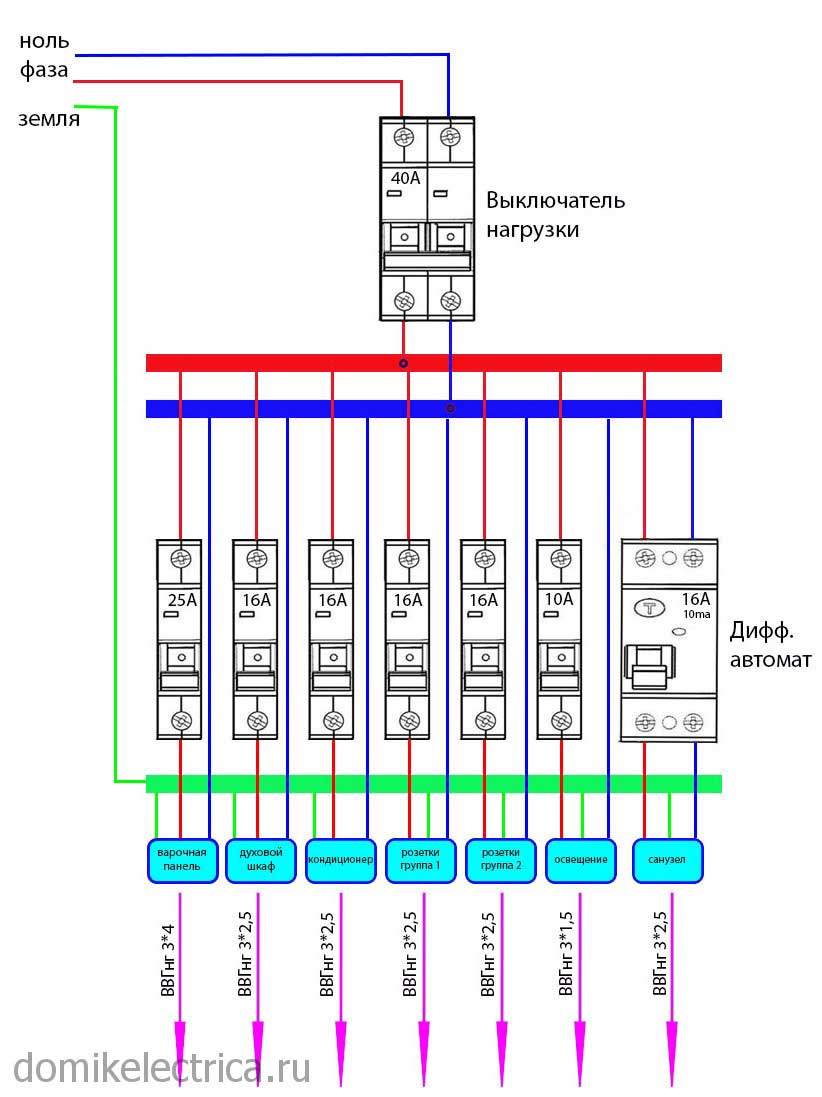

Схема щитка для жилища с заземлением и УЗО

В домах-новостройках, также в случаях установки контуров заземления, изменяется и схема электрощитка. Для 1-комнатной квартиры, оборудованной электроплитой, в распределительном щитке будут применены:

• Два ряда дин-реек.
• Один вводный автомат на 40 ампер 2-полюсный.
• 1-фазный электросчётчик.
• УЗО 2Р.
• 3 16А автомата однополюсных.
• 1 25А автомат для электрической плиты.
• Шина нулевая.
• Шина заземляющая.
• Шина гребёнка для автоматов.

Если в квартире много комнат и сильной домашней техники, нужна включить в схему дополнительные УЗО 16-25А/10 мА на 2 полюса. Они одномоментно реагируют на малые утечки тока и защищают людей от электрического поражения. В особенности такового дополнения требуют стиральные машинки, так как у них проблематическая внутренняя проводка. Людям со слабеньким сердечком и детям в особенности небезопасно дотрагиваться к таковой бытовой технике влажными руками.

Схема распределительного щита для жилища с трёхфазными сетями электропитания

В новостройках всё почаще в квартиры подводят 3-фазное электричество с напряжением в 380 В. Для электрощитов в таких домах применяются еще более сложные схемы электрического щита в квартире с включением как однофазовых, так и трёхфазных устройств. Обычно счётчик и трехполюсный автомат на вводе (может быть с рубильником) выносятся раздельно на площадку в подъезд.

Подобные сборки можно применять и в коттеджах, но там неотклонима установка общего для дома УЗО против пожаров. Для квартир это устройство ставить не непременно, если УЗО стоят на отдельных линиях.

Схема 3-фазного щитка включает:

• Корпус с несколькими дин-рейками.
• Вводный автомат 63 А трех-полюсный.
• Счётчик 3-фазный.
• УЗО 2-полюсное 40А и 30мА.
• Набор 1-полюсных линейных автоматов номиналами на 16, 25, 40 ампер. Для кухонных розеток и гидромассажной ванны дополнительно ставятся двухполюсные дифференцированные автоматы на 16 и 25 А, которые можно поменять аналогичным автоматом в паре с УЗО.
• Защитная шина.
• Нулевая шина.
• Шины-гребёнки.

Такая схема может быть дополнена отдельным УЗО для электрической плиты 2P 25 А/ 30 миллиампер.

Разработка схемы электрощита в квартире и его установка – это работа для проф электрика. Но, имея на щиток в квартире распечатанную схему, разбираясь в ней, Вы всегда можете сами проконтролировать качество его работы. Одно это стоит того, дабы в ней разобраться.

Мы стараемся всегда быть в курсе новых новостей в мире электрики и с радостью делимся этими новостями с вами.

Лучшая схема квартирного электрощита

27 февраля 2018 k-igor

Это не новенькая тема, но, охото ее затронуть снова. В вебе можно отыскать неограниченное количество разных примеров выполнения квартирных щитов, в особенности на ютубе. Некоторые умельцы доходят до бреда при составлении квартирных щитов.

На мой взор, эта тема прежде всего будет полезна заказчикам, т.к. заказчик, часто, особо не разбирается в электрике и готовы поверить всему, что предлагает электромонтажник. А недобросовестные электрики только рады проложить в вашей квартире сотки метров кабелей и заработать на этом как можно больше.

Некоторые чуть не на каждую розетку ставят защитные аппараты, а позже хвастают собственной работой. Необходимо ли это? Для чего выбрасывать средства впустую, если их можно было бы издержать на более полезные вещи.

Различают 2 главных типа квартир:

• квартиры с газовыми плитами (6 кВт);
• квартиры с электрическими плитами (10 кВт).

Квартиры завышенной комфортности встречаются довольно изредка, потому их необходимо рассматривать персонально. Мне как-то присылали поглядеть проект личного дома, по-моему на 250 кВт =)

В согласовании с последними нормами, на квартиру с газовой плитой выделяется 6 кВт, на квартиру с электрической плитой положено 10 кВт.

Что такое 6 либо 10 кВт? Это означает, что сразу у вас могут быть включены электроприборы общей мощностью до 6 кВт в случае, если у вас квартира с газовой плитой или 10 кВт при наличии электрической плиты.

Независимо от того, сколько у вас бытовых устройств, в общем случае больше 6/10 кВт вы не можете применять. Почти всегда этого полностью довольно. Очень изредка бывает, что вы приняли решение заняться стиркой, разогреть пищу в микроволновой печи, попить чая и т.п. Если вы сразу все включите, то, очевидно, сработает вводной автоматический выключатель и отключит всю квартиру. На практике такового фактически не бывает.

На моем канале youtube имеется рубрика: Сколько потребляют? Если любопытно поглядите, сколько реально потребляют бытовые приборы. Скоро еще добавлю видео про тостер, мультиварку, моноблок, кофемолку и др. маленькую домашнюю технику, которая имеется у меня дома.

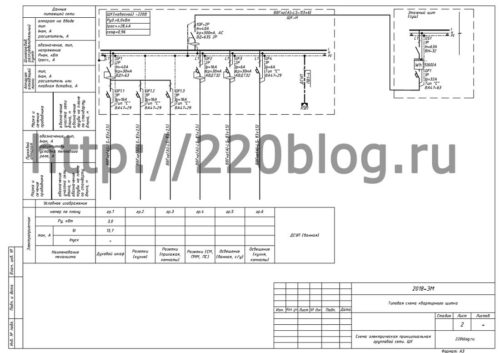

Типовая схема электрического щитка для квартиры с газовой плитой будет смотреться так:

Типовая схема электрического щитка для квартиры с газовой плитой

На вводе в квартирный щиток я предлагаю ставить противопожарное селективное УЗО на 300 мА. Не стоит сберегать на этом изделии. Оно не доступное, но задумайтесь, что может произойти с вашей квартирой в случае пожара? Всякое бывает и препядствия с бытовыми устройствами могут быть, и задачи с проводкой.

ПУЭ 7: 7.1.84. Для увеличения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания наибольшей токовой защиты, на вводе в квартиру, личный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

Для удешевления квартирного щитка для первых 3-х групп предвидено общее УЗО.

В эту группу входят:

• духовой шкаф;
• розетки кухни;
• розетки комнат.

Так именуемые «мокрые розетки» выделены в отдельную группу, на которой установлен свой дифавтомат. К примеру, мощность стиральной машины около 2 кВт, но это не означает, что она при работе потребляет такую мощность. Стиральная машина потребляет 2 кВт исключительно в момент нагрева воды, а это приблизительно 10% времени от всего цикла стирки, во время стирки потребление составляет порядка 150-300 Вт. Режим работы посудомоечной машины (ПММ) идентичен с работой стиральной машины. Самую большую мощность ПММ потребляет во время нагрева воды. Мощность электрического полотенцесушителя 100-300 Вт. Не надо переживать, что дифавтомата на 16А недостаточно для розеточной группы, в какой стиральная машина, посудомоечная машина, электрический полотенцесушитешь.

Также отдельную линию с защитой дифавтоматом предусматриваем для освещения ванной или ванной и санузла.

Для освещения кухни, коридора, комнат – отдельная группа, защищаемая автоматическим выключателем. Для освещения довольно автоматического выключателя 6-10А.

Почему заместо 2-ух дифавтоматов не поставить общее УЗО? Я считаю, не стоит, т.к. возможность срабатывания данных групп выше, ежели первых 3-х. Если вдруг у нас возникнут задачи со стиральной машиной, то отключится только эта группа, что дозволит стремительно выявить проблемное оборудование и не доставит дискомфорт тем, кто находится в ванной.

Независимо сколько комнат в квартире, довольно 2 групп освещения и одной розеточной группы для всех комнат. Для 1-3 комнатных квартир это правило должно производиться всегда. В жилых комнатах нет массивных потребителей, потому нет смысла дробить не несколько групп.

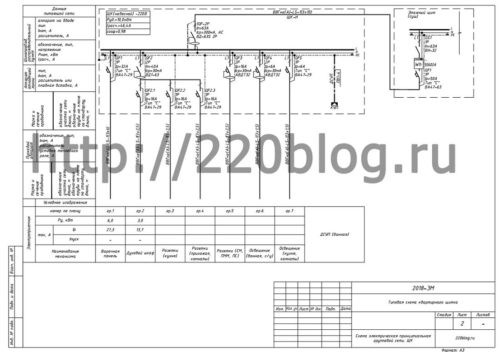

Схема электрощитка для квартиры с электрической плитой будет смотреться так:

Типовая схема электрического щитка для квартиры с электрической плитой

Данная схема отличается от предшествующей, наличием отдельной группы для электрической плиты, защищенная автоматическим выключателем на 32А.

Это типовые схемы квартирных щитов, которые не имеют ничего излишнего, выполнены согласно всех норм и требований, экономны и комфортны в эксплуатации. В случаях наличия кондюков, теплых полов и других пожеланий заказчика, данные схемы совсем не сложно трансформировать в более сложные.

Для реализации данных схем довольно модульного щита на 18 модулей. Когда комплектуете щит, всегда предусматривайте запасные места под установку дополнительных аппаратов. В дальнейшем могут понадобиться.

Более тщательно о схемах квартирных щитков смотрите в видео:

Также желаю отметить, что данную схему можно видоизменять, выполнить чуток подороже, но об этом расскажу в отдельном видео.

Как верно собрать электрощиток своими руками?

Приняли решение без помощи других подключить квартиру к электросети? Мы поведаем, как собрать и подключить электрощиток, дабы все работало верно.

Электрощиток — это отправная точка квартирной проводки, потому от его сборки зависит корректность подачи электроэнергии. Зная, как он устроен, вы можете без помощи других его подключить. И даже если вы не планируете это делать, а собираетесь вызвать электриков, то можете проверить качество выполненной работы. Мы поведаем, какие приборы нужны для монтажа электрощитка по типовой схеме и как его можно без помощи других собрать.

Электрическое оборудование, которое необходимо для щитка

Дабы собрать электрощиток, потребуются следующие элементы:

• Ящик. На самом деле это корпус щитка, в который будут помещены все элементы. Есть пластмассовые и железные ящики. Мы рекомендуем 2-ой вариант, так как на практике металл служит подольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
• DIN-рейки. DIN-рейка — это элемент, на который устанавливается все оборудование щитка. Сама рейка закрепляется на внутренней стене щитка. То, сколько будет нужно реек, определяется количеством оборудования, такового как автоматы, УЗО и т.д.
• Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. К примеру, если в квартире будут идти две полосы с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку более 32 А.
• Линейные автоматы. Инсталлируются на каждую линию раздельно. Они разрывают цепь при появлении недлинного замыкания на полосы либо обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно инсталлируются на автоматы на 16 А либо 25 А для розеточной группы и 10 — 16 А для освещения.

• Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазовым либо трехфазным, однотарифным либо многотарифным.
• Шины. К подходящим шинам подключаются рабочие нули, заземление и фазы.
• УЗО. Устройство защитного отключения создано для защиты человека от поражения тока утечки, также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (устанавливается для определенной группы, к примеру, для освещения).

Количество всех девайсов будет зависеть от размера квартиры либо дома и хотимого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Собираем электрощиток для однокомнатной квартиры

Представим в нашей маленькой квартире будет три полосы: освещение, розеточная группа и бойлер (его необходимо подключать через отдельный автомат). Тогда для сборки щитка нам будет нужно следующие элементы:

• Железный корпус с DIN-рейками.
• Вводной автомат на 32 А — 1 шт.
• Счетчик — 1шт.
• УЗО на 30 мА — 1 шт.
• Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.

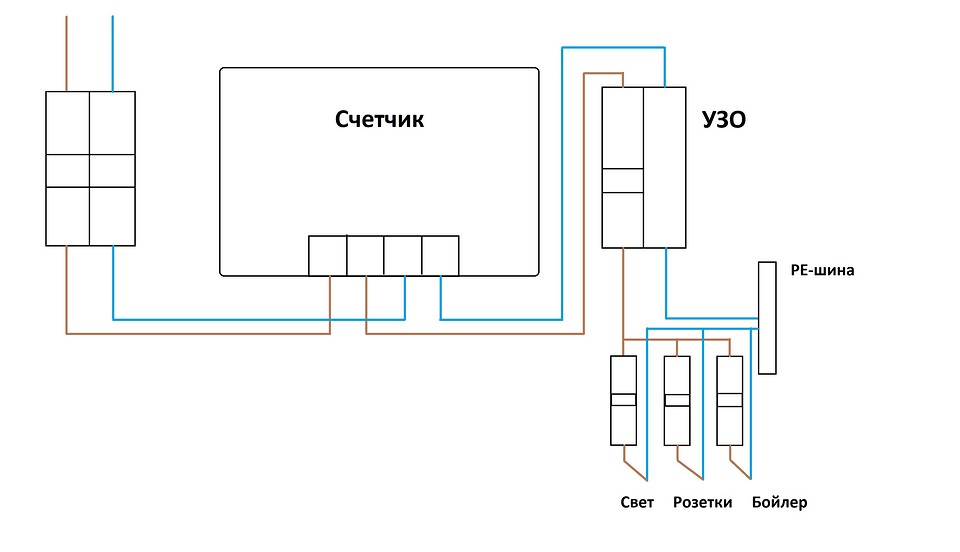

Схема подключения электрощитка будет следующей:

Эта схема подходит для сборки щитка в старенькых русских постройках, где заземление не было предвидено. Но в принципе заземление берется с шины PE, потому его можно провести даже по этой схеме. Ниже на рисунке показано, как смотрится уже собранный щиток.

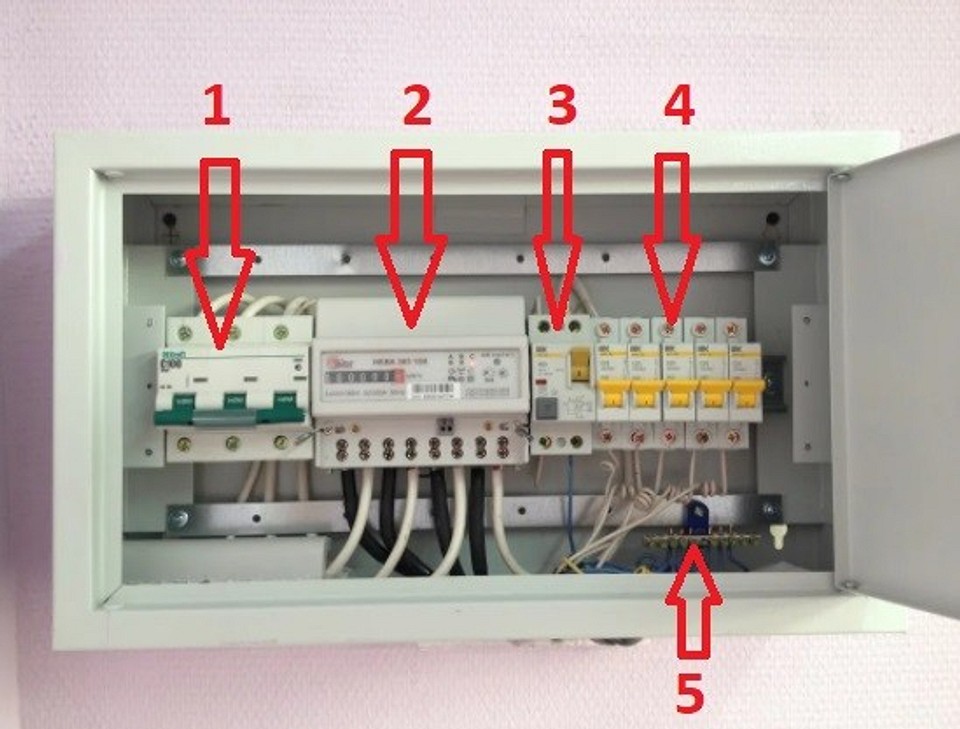

Поначалу устанавливается вводной автомат (1). После него идет счетчик (2), который далее раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для 2-ух и трехкомнатных квартир возрастет количество линейных автоматов, номинал вводного и может быть количество УЗО. Также при большенном количестве девайсов может быть будет нужно ящик большего размера.
