Трансформаторное либо конкретное включение счетчика
Сообщение Тадеуш » Вт май 19, 2009 10:48 am
Может быть ли подключить счетчик (серии СЕ) 5-60 А, 5-100 А, 10-100 А через трансформаторы тока в коммерческом пт учета? Какие резоны (требования ГОСТ, инструкций и т.п.) за "нельзя, не предвидено" и за "можно, допускается" при разговоре с энергетиками?
Vladzykov Сообщения: 55 Зарегистрирован: Чт окт 23, 2008 8:15 am Откуда: Хабаровск
Сообщение Vladzykov » Вт июн 02, 2009 9:28 am
Можно все, но за средства.
Согласовывайте все свои деяния с контролирующими организациями.
Тадеуш Сообщения: 28 Зарегистрирован: Вс апр 12, 2009 11:04 am
Сообщение Тадеуш » Чт июл 02, 2009 11:24 am
Любопытно, почему "Энергомера" молчит? Либо для них этот вопрос не суровый?
Для потребителя он животрепещущ, да к тому же материален с денежной точки зрения. Объясню и, думаю, официальный ответ завода-изготовителя все-же будет.
1. Потребитель вводит в действие свой объект. Разрешенная мощность по техусловиям 50 кВт. Спецы смонтировали пункт учета: счетчик СЕ 303 S31 545 JAVZ и трансформаторы тока 200/5. Электромонтер РЭСа пришел принял учет. Через некоторое время приехала комиссия с области с проверкой. Выдает предписание по подмене счетчика с 5-60 А на 5 А. Основание: счетчик созданный для конкретного подключения нельзя применять через трансформаторы тока — на клеммной крышке и в РЭ в приложении В (неотклонимом) указаны схемы подключения счетчиков соответственных выполнений, ну и в п. 2.3.2 РЭ точное разделение.
Потребителю пришлось брать и поменять счетчик. У спецов в РЭСе (которые и монтировали учет, 5 А счетчика не отыскали) понятие такое: счетчики 5-60 и 5-100 при поверке работают в в собственном классе точности и потому они допускают установку счетчиков прямого подключения через т/т, потому-что методика поверки у всех счетчиков однообразная. Ну а у некоторых спецов с области (они выше по рангу) понятие такое: счетчик прямого включения — только для конкретного подключения, а через т/т только 5 А.
А итог понятий и спора посреди энергетиков один — потребитель понес излишние денежные издержки (а куда ему деваться — с монополистом лучше не спорить и на его персонал лучше не сетовать, еще дороже обойдется).
2. 2-ой пример. Инсталлируются т/т 100/5 и 5 А счетчик. Разрешенная мощность мощность 20 кВт. Та же история. Электромонтер РЭС воспринимает учет. Потребитель работает год, два. Приезжает комиссия из области. Инспектируют и нарушения: выбор трансформаторов тока не соответствует ПУЭ. При наибольшей разрешенной нагрузке ток будет 35 А. По ПУЭ 40 % от номинала т/т. Предписание: поменять счетчик на прямого включения 5-60 А, т/т демонтировать. Снова фин издержки! Кто прав и кто повинет? Потребитель.
А что произнесет "Энергомера"?
У кого были похожие либо другие задачи поделитесь.
Концерн «Энергомера» Сообщения: 8949 Зарегистрирован: Ср сен 18, 2002 3:51 pm Контактная информация:
Применять счетчики конкретного включения с трансформаторами тока мы не советуем, и это прописано в РЭ. На другими словами основания:
1. Нет отдельных клемм для подключения цепей напряжения;
2. В 2.5 раза (в области малых нагрузок) сужается спектр токов, при котором гарантируется точность. В приведенном Вами первом примере трансформаторный счетчик обеспечит четкий учет с мощности 2,6 кВт, а учет вообщем — с мощности 0,26 кВт, в то время как счетчик конкретного включения обеспечит соответственно с 6,6 кВт и с 0,5 кВт. Потому продвинутые энергетики выписали такое предписание. Очень удивительно, что они не востребовали применить другие трансформаторы. Наибольший ток присоединения по ПУЭ должен быть более 40 % от номинального тока трансформатора. По факту в примере 37,9 %.
3. Во 2-м примере комиссия, непременно, права. Конкретно так и говорит ПУЭ. Счетчик конкретного включения в этом примере в области малых нагрузок поточнее. Трансформаторный счетчик обеспечит четкий учет с мощности 1,3 кВт, а учет вообщем — с мощности 0,13 кВт, в то время как счетчик конкретного включения обеспечит соответственно с 0,17 кВт и 0,013 кВт. Снова отметим высшую компетентность комиссии.
Прав Vladzykov «Согласовывайте все свои деяния с контролирующими организациями». А от нас добавим: не обижайтесь на комиссии. Полностью возможно, что своими предписаниями они освободили Вас от переплат за электроэнергию, которые окупят Ваши дополнительные расходы. Упомянутые Вами в обоих примерах электрики доверия не заслуживают.
4 сообщения • Страничка 1 из 1
Кто на данный момент на конференции
На данный момент этот форум просматривают: нет зарегистрированных юзеров и 4 гостя
Схемы включения трехфазных счетчиков в электроустановках напряжением выше 1000 В
В трехфазных трехпроводных сетях напряжением 6-10 кВ и выше для измерений электроэнергии используют двухэлементные счетчики активной энергии типа САЗУ-И670М, измерительные ТТ и трансформаторы напряжения (ТН), включенные по схеме, приведенной на рис. 8.9.

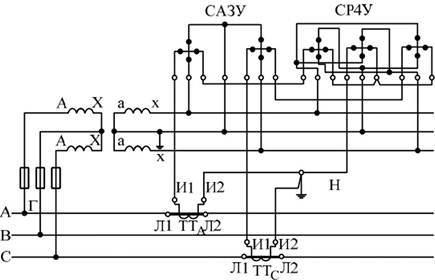

Рис. 8.9. Схема включения двухэлементного счетчика активной энергии и трехэлементного счетчика реактивной энергии в трехпроводную цепь с 2-мя измерительными ТТ и ТН.
Прямой порядок чередования фаз АВС обязателен
Рис. 8.10. Векторная диаграмма измерения электроэнергии двухэлементным счет чи ком
Измерение электроэнергии двухэлементным счетчиком САЗУ- И670М разглядим на примере векторной диаграммы (рис. 8.10) линейных напряжений UAB =Uсв = 100 В и токов IA = Ic = 1 А с углом фазового сдвига φ = 30°.
Первым измерительным элементом счетчика измеряется активная мощность:
Вторым измерительным элементом счетчика измеряется активная мощность:
Активная мощность, измеряемая счетчиком Р = Р1 +P2= 150 Вт.
При отсутствии тока IA при напряжении UA на первом измерительном элементе счетчика абсолютная погрешность измерений электроэнергии δA составит 50 Вт, либо -33 %.
При отсутствии тока Ic либо напряжения Uc на втором измерительном элементе счетчика погрешность измерений электроэнергии δc составит 100 Вт, либо -66 %.
При отсутствии напряжения фазы В на счетчике погрешность измерений электроэнергии составит -50 %.
Если нагрузка на данном присоединении активная (cosφ = l), то погрешности измерений электроэнергии в нареченных выше случаях составляют: δA = -50 %,= δB -50 %, δc = -50 %.
В режиме холостого хода силового трансформатора (индуктивный нрав нагрузки при cos φ = 0,17; φ = 80°) активная мощность, измеряемая первым элементом счетчика:
вторым элементом счетчика:
Активная мощность, измеряемая счетчиком, составит
В этом режиме при отсутствии напряжения Uc вследствие перегорания предохранителя ТН либо повреждения вторичных цепей диск счетчика будет крутиться в оборотную сторону, искажая результаты измерений.
Согласно типовой аннотации по учету электроэнергии [27] рекомендуется использовать трехэлементные счетчики. Схема включения этих счетчиков (рис. 8.11) обеспечивает их работу в классе точности в разных режимах работы сети. Подключение заземленной фазы В на средний элемент счетчика обеспечивает возможность установки прямого порядка чередования фаз напряжений и проверки схемы включения.
Активная мощность, измеряемая счетчиком:
Не считая этого, нужно проверить соответствие коэффициентов трансформации измерительных трансформаторов ТТ и ТН, обозначенных на табличках, с их паспортными данными и, в конце концов, погрешности счетчика.

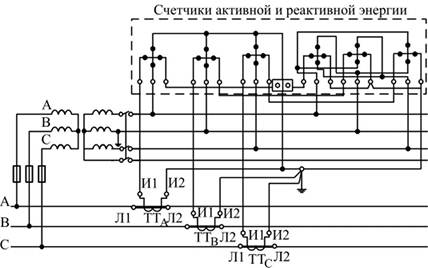

Рис. 8.11. Схема включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную сеть с 3-мя ТТ и заземленной фазой В ТН. Прямой порядок чередования фаз АВС обязателен (цепи напряж ения электронных счетчиков показаны условно)
На базе анализа этих данных делается вывод о корректности схемы включения и подготовительный вывод о достоверности измерений электроэнергии.
На рис. 8.12 представлена векторная диаграмма и схема присоединения проводов для измерений электроэнергии трехэлементным счетчиком.
Дабы избежать ошибок в схеме подключения счетчика, нужно перед проверкой уточнить у диспетчера энергосистемы и по свидетельствам щитовых устройств на подстанции направление передачи активной и реактивной мощности на проверяемом присоединении.

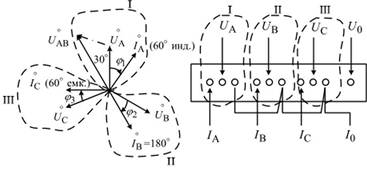

Рис. 8.12. Векторная диаграмма и схема присоединения проводов для измерений электроэнергии трехэлементным счетчиком
Невзирая на это, при подключении счетчика (присоединением проводов к счетчику) можно допустить ошибку. К примеру, может быть создание дополнительного фазового сдвига, отличающегося от реального на 60°.
Включение трeхэлeмeнтных электронных счетчиков в схему с 2-мя ТТ осуществляется 2-мя методами:
1. Установкой наружной перемычки на колодке зажимов счетчика между клеммой напряжения среднего элемента и общим выводом счетчика (рис. 8.13).
Этой перемычкой 1-ый и 3-ий измерительные элементы счетчика переводятся на линейные напряжения UAB и UcB cледует отмстить, что не на всех типах трехэлементных счетчиков допускается установка таковой перемычки.
2. Включением токовой цепи среднего элемента счетчика на сумму токов фаз А и В с оборотной полярностью (рис. 8.14).

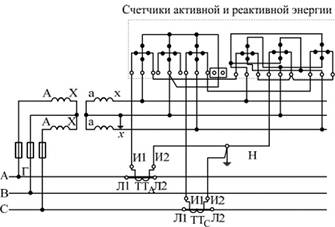

Рис. 8.13. Схема включения счетчика активной энергии и трехэлементного счетчика реактивной энергии в трехпроводную цепь с 2-мя измерительными ТТ и ТН.
Прямой порядок чередования фаз АВС обязателен

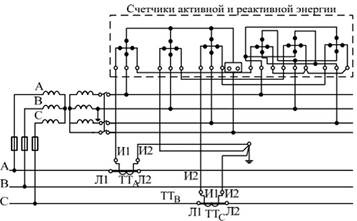

Рис. 8.14. Схема включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную цепь с 2-мя ТТ.
Прямой порядок чередования фаз АВС обязателен (цепи напряжения электронных счетчиков показаны условно)
Дабы обеспечить требуемую точность измерений электроэнергии, нужно делать требования ПУЭ [28], типовой аннотации по учету электроэнергии [27], методику выполнения измерений электроэнергии [26], правил и норм использования средств учета [21- 25, 28, 29] и др.
