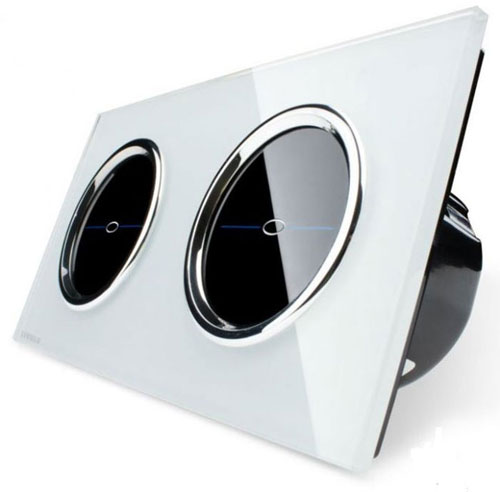

Сенсорный выключатель – что же все-таки это такое и где применяется

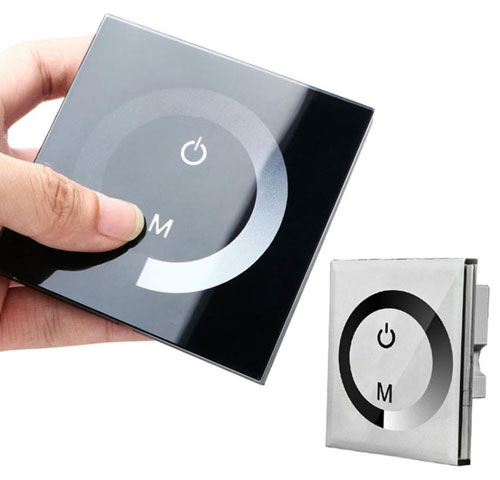

Сенсорный выключатель — это электронное устройство, обеспечивающее включение либо отключения устройства при помощи сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия кнопки, как на обыкновенном выключателе, не нужна. В этом главное отличие сенсорного выключателя от обыденного клавишного.

Такие выключатели используются в квартире либо доме, в большинстве случаев для системы освещения, также для поднятия жалюзи, штор, открытия гаражных ворот, включения либо выключения домашней техники, регулировки систем отопления.

Элегантный внешний облик украсит интерьер, а удобство применения даст дополнительный комфорт. Таковой выключатель встраивается в поверхность электроприбора, к примеру, в настольную лампу. Дабы включить устройство, довольно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, демонстрировать реакцию на движение, оснащаться таймером, диммером. Таймер поможет сберечь на электроэнергии, а диммер – сделать ту интенсивность освещения, которая для вас нужна. К примеру, сделать комфортный приглушенный свет для романтичного ужина либо размеренного вечернего отдыха.

Сенсорный выключатель применяется для экономии электроэнергии в местах с большой проходимостью людей. К примеру, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенный промежуток времени отключается.

Таковой выключатель можно поставить во дворе личного дома, дабы освещать двор по мере надобности. Это дозволит уменьшить расход электричества.

Сенсорными выключателями можно оборудовать кабинет, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Таким макаром, сенсорный выключатель подойдет для:

• квартиры;
• личного дома;
• кабинета;
• публичных мест;
• придомовых территорий.

Читайте также: Как верно расположить розетки и выключатели в квартире по евростандарту?

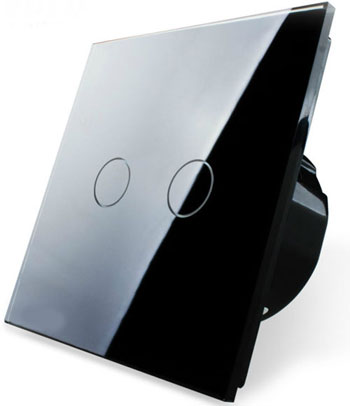

Устройство и механизм работы

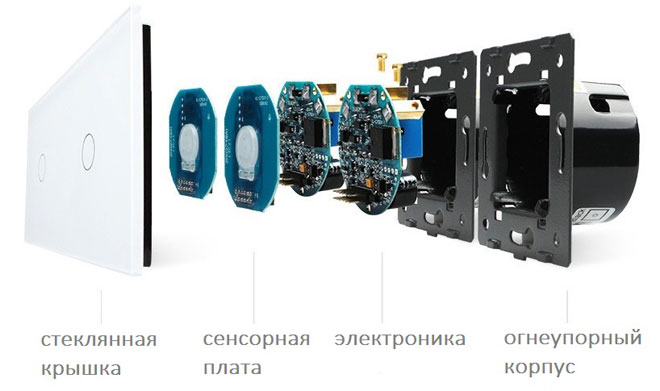

Сенсорный выключатель состоит из 4 основных частей:

• корпус;
• электронная плата (коммутатор);
• защитная панель;
• сенсорный датчик.

Сенсорный датчик передает сигнал (прикосновение, звук, движение, сигнал с пульта управления) на электронную плату. В коммутаторе колебания усиливаются и преобразуются в электрический импульс, которого довольно для замыкания/размыкания цепи – включение и выключение устройства. Может быть плавное поступление нагрузки, регулирующее яркость освещения. Это происходит за счет длительности касания. Такие выключатели обустроены диммером.

Принципиально! Для конструкции с диммером не подходят энергосберегающие и люминесцентные лампы. Используйте галогеновые либо обыденные.

Экономия на электричестве будет происходить за счет приглушения мощности освещения.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

• емкостные;
• оптико-акустические;
• с пультом управления;
• с таймером.

Дабы выполнить верный выбор под свои потребности, разглядим каждый вид подробнее.

Емкостные

Пользующийся популярностью вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности либо проводят вблизи с ней. Таковой выключатель будет животрепещущ на кухне, так как к нему не нужно дотрагиваться, дабы он сработал.

Такие выключатели модно смотрятся и комфортны в использовании. За ними легче ухаживать, чем за обыкновенными выключателями с кнопкой.

Оптико-акустические выключатели

Эти выключатели реагируют на звук либо движение, происходящие в зоне деяния датчика. Когда в комнате никого нет, свет отключается. Они позволяют сберегать электроэнергию. В квартирах такие выключатели применяются изредка. Их почаще ставят в местах общего использования для подсветки помещений либо открытия дверей, которые «чувствуют» приближение гостя.

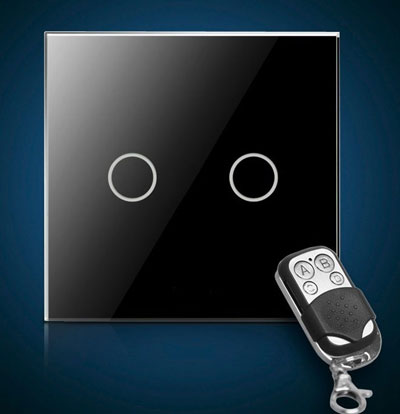

С пультом управления

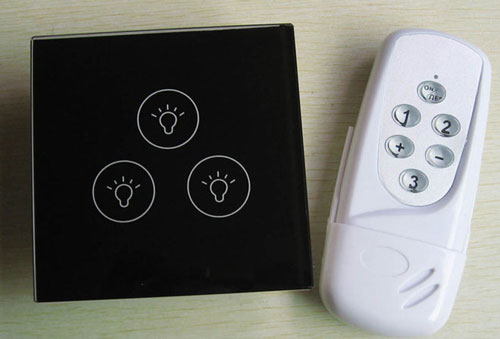

Выключатели с пультом в особенности комфортны в доме, где проживают малыши либо люди с ограниченными способностями. Понадобятся, если выключатель размещен неловко либо детям до него тяжело достать. А еще они даруют комфорт, когда нет желания вставать с кровати, дабы выключить свет либо устройство, опустить шторы.

С таймером

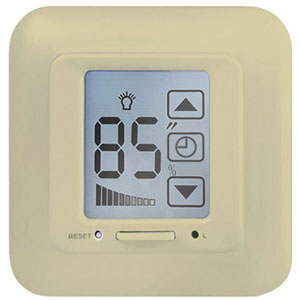

Таймер позволяет включать и выключать устройство либо свет в определенном режиме. Выключатели с таймером универсальны. Они комфортны в использовании, работают с хоть каким типом ламп: светодиодные, галогеновые либо лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматом перейдет в выключенное положение.

Выключатели обустроены индикаторами, которые демонстрируют включен ли он на этот момент. А еще юзеры отмечают простоту установки, удобство в использовании, симпатичный внешний облик, надежность.

Читайте также: Как подключить провод к одноклавишному выключателю?

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть комфортно, когда нужно запрограммировать на включение либо выключение электроприёмник. Такие выключатели помогают сберегать на электроэнергии.

Аспекты выбора устройства

При выборе выключателя обращайте внимание на следующие моменты:

• сколько устройств можно подключить к одному устройству. Нормально 1-3. Больше 3-х – неудобства в использовании;
• обустроен ли выключатель диммером — устройством для регулировки интенсивности освещения;
• наличие таймера;
• возможность дистанционного управления.

Принципиально! Учитывайте напряжение электросети. Оно должно соответствовать требованиям, обозначенным в аннотации к выключателю. Это обеспечит корректную работу и продлит срок службы.

Корпус выключателя может быть сделан из пластмассы либо из стекла. 2-ой вариант обойдется дороже. Обилие моделей и компаний на рынке электротоваров поможет избрать выключатель, подходящий к интерьеру квартиры, соответственный вашим вкусовым предпочтениям.

Достоинства и недочеты

Плюсы сенсорных выключателей:

• универсальны – подходят к разным видам электроприборов;
• неопасны, устойчивы к влаге и повреждениям. Срабатывают даже при прикосновении мокроватыми руками;
• ординарны в монтаже – можно поставить на место старенького выключателя;
• надежны и имеют больший срок службы в сопоставлении с обыкновенными выключателями;
• бесшумны;
• помогают сберегать энергию;
• имеют возможность дистанционного управления;
• элегантный внешний облик.

К недочетам можно отнести стоимость. Цена 1-го выключателя начинается от 900 рублей.

Правила и схемы подключения

Установка сенсорных выключателей не труднее, чем установка обыденных клавишных. Приступая к монтажу, помните о технике безопасности, а если не убеждены в собственных силах, воспользуйтесь помощью спеца.

Схема подключения к сети

Подключение сенсорного выключателя аналогично подключению обыденного. Его можно установить на тоже место. Для этого нужно выполнить последовательно эти 6 пт:

1. обесточить сеть;
2. демонтировать старенькый выключатель;
3. снять с нового выключателя верхнюю панель;
4. соединить провода с созданными для них клеммами;
5. поставить механизм в монтажную коробку и закрепить;
6. зафиксировать панель.

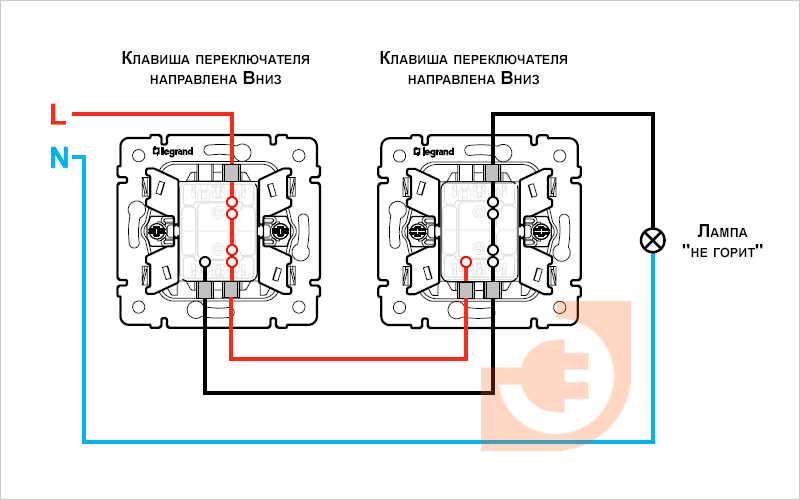

Схема подключения проходных сенсорных выключателей

Схема подключения похожа на подключение любого сенсорного выключателя. Разница в том, что для корректной работы нескольких проходных выключателей нужна их синхронизация между собой.

Внимание! Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обыденные выключатели.

Для синхронизации выключателей нужно попеременно прикоснуться к детектору каждого выключателя (первого, второго, третьего и т.д.), задержаться на 4-5 секунд.

Читайте также: Как подключить розетку с заземлением?

Для сброса синхронизации, нужно задержаться на детекторе последнего выключателя до возникновения звукового сигнала (приблизительно 10 секунд).

Схема подключения импульсных сенсорных выключателей

Импульсный выключатель находится в состоянии «включен» исключительно в момент нажатия и удержания кнопки. В большинстве случаев, это дверной звонок, либо кнопка для поднятия жалюзи. Установка происходит по стандартной схеме. Обычно имеет две клеммы и рассчитан на одну линию нагрузки.

Внимание! Перед покупкой пристально проверьте комплектацию. Может быть, что колокол звонка, мотор жалюзи либо реле придется докупать раздельно.

Схема подключения сенсорных выключателей со стабилизатором тока 12В

Между устройством и выключателем должен размещаться стабилизатор пускового тока и LED-адаптер. Такую схему используют в этом случае, если приборы при включении потребляют ток в 10-ки раз превосходящий номинальный. К примеру, мотор вытяжки.

Ошибки монтажа

Дабы избежать ошибок при монтаже выключателей, соблюдайте следующие правила:

1. Перед монтажом всегда отключайте питание для предотвращения недлинного замыкания и поломки устройства.
2. Стеклянную лицевую панель устанавливайте и снимайте на обесточенном механизме.
3. Проконтролируйте, дабы лицевая панель не упиралась одной из сторон в стенку и стояла строго параллельно.
4. Подавайте питание на сенсорные выключатели, когда любая линия находится под нагрузкой.
5. Лицевую стеклянную панель одевайте на выключатель сходу после монтажа, дабы детектор не пылился.
6. Не жмите на детектор без панели!
7. Если на детекторе выключателя оказалась строительная пыль, протрите его сухой незапятанной тканью.
8. Соблюдайте осторожность при работе с электричеством.

Сейчас вы понимаете о преимуществах сенсорных выключателей, принципах их устройства и подключения. Современные выключатели сделают ваш дом стильным и комфортабельным, а при правильной установке и воззвании, будут веселить вас долгие и длительные годы.
