Удивительно, но для многих людей подключение розетки либо выключателя кажется довольно сложным делом.
Более того, многие просто страшатся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь схожих работ, то наилучшим выходом будет вызов электрика, который выполнит вам нужные работы.
Это будет стоить конечно некоторого количества валютных символов, которые придется передать вызванному вами спецу.

Для вас повезет, если этот человек сделает все на совесть и так, как следует, и вы не получите еще одну халтуру. что бывает очень и очень нередко.

Вдвойне грустно когда заплатив свои кровные средства вы получаете такую же халтуру, которую были в состоянии сделать без помощи других и совсем за безвозмездно.

Итак ниже я предлагаю для вас ознакомиться с пошаговыми действиями по подключению 2-ух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сходу говорю: это "времянка" которая потом будет заменена на стационарную установку выключателя света, по этому провода в этом случае использовались типа ПВС 3х1,5 (что очень НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такового сечения (три проводника любой из которых имеет сечение 1.5 квадрата) можно применять ТОЛЬКО для света!
Но у нас (в нарушение всех норм и правил) из такового провода (и это в наилучшем случае!) изготовляют удлинители.
Я лицезрел даже удлинители метров по 50 сделанных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в этом случае для нагрузок подключаемых к нашим бытовым розеткам) должен употребляться КАБЕЛЬ сечением более 2,5 квадрата.

Для удлинителей допустимо внедрение многожильного гибкого провода данного сечения, но более! По другому провод может оплавиться от огромных токов массивных потребителей и может произойти возгорание.

Это вы должны знать дабы не наделать небезопасных ошибок при самостоятельной работе связанной с электрикой либо если вы будете следить/принимать работу вызванного вами электрика.

Итак, в моем случае внедрение массивных электро потребителей не предвидится (будет употребляться как запасная на всякий случай) и по этому я использовал 2-ух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

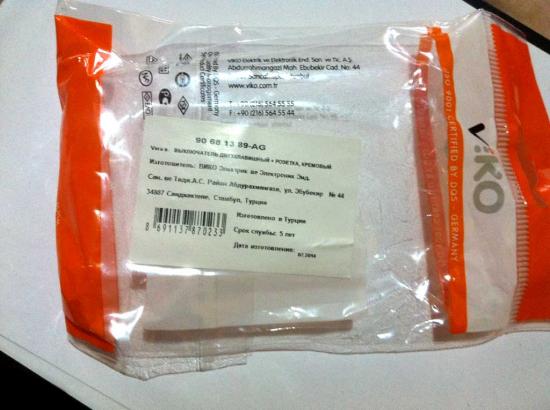

Выключатель куплен в магазине Леруа.

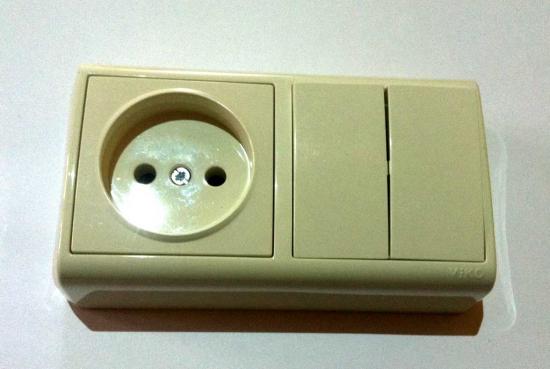

Мне понравился турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе вначале предвидено по два посадочных места под каждый винт крепления.
Другими словами можно не скручивать два провода вкупе, а применять необходимое место посадки под каждый провод.

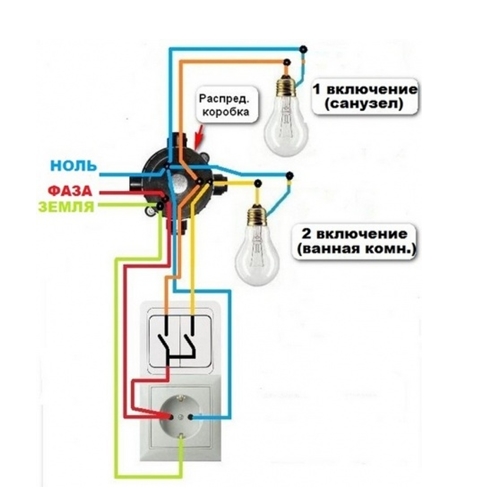

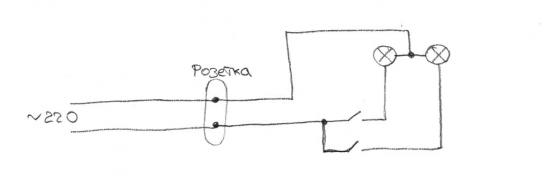

Вот схема, по которой будет выполняться подключение данного выключателя:

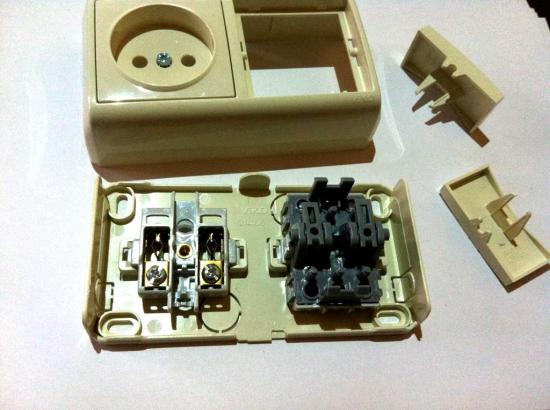

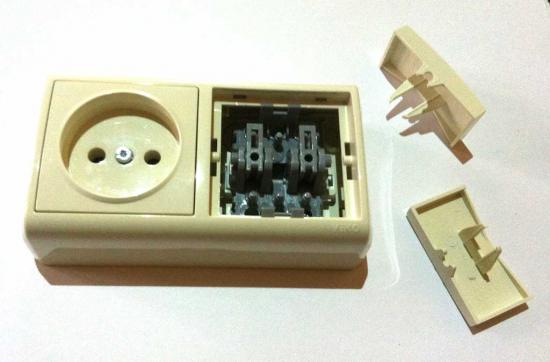

Аккуратненько подцепив кнопки выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

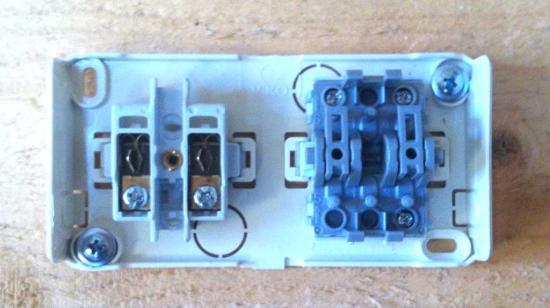

Дальше я прикрутил базу блока к стенке дома, где данный выключатель будет находиться:

Дальше, по схеме представленной выше, делается фиксация зачищенных проводов в соответственных креплениях.
В данном выключателе применяются плоские площадки-зажимы прижимные провод средством затягивания винта.
Это позволяет закреплять довольно прочно многожильный провод.

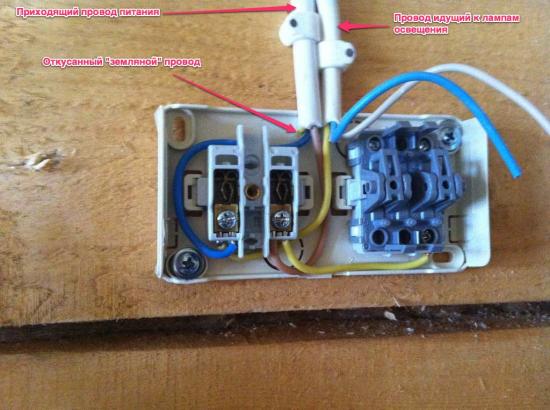

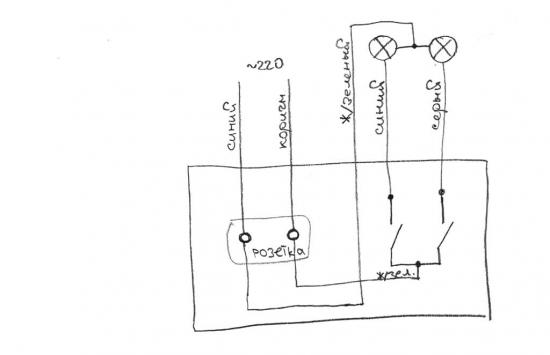

Тут на рисунке указаны подводящий провод с напряжением 220 вольт (все работы должны производиться при обесточенном подводе. ) и отходящий провод к лампам накаливания.

Так как в использованной розетке не применяется 3-ий заземленный проводник, то в подводящем проводе он был откушен кусачками.

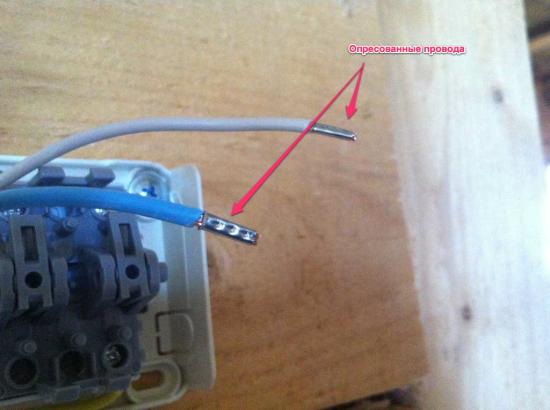

На фото ниже показаны опрессованные кончики проводов.
Я это делал для наилучшего контакта в клеммах блока выключателя.

В принципе это лучше.
Если в использованных вами выключателях используются плоские зажимы для проводов, то многожильные провода будут зажаты в них довольно плотно.

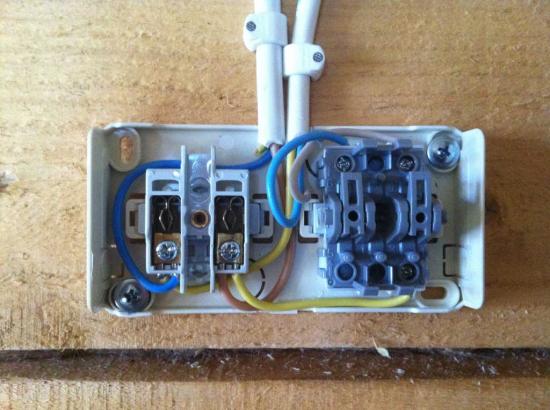

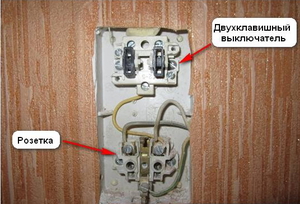

Вот что вышло после подключения всех проводников:

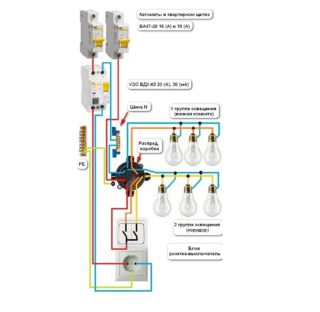

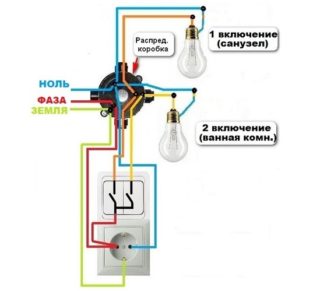

Для наилучшего осознания можно поглядеть на данную блок-схему с указанием цвета проводников:

Дальше одеваем общую рамку блока выключателя в какой за ранее по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Как подключить розетку с выключателем в одном корпусе

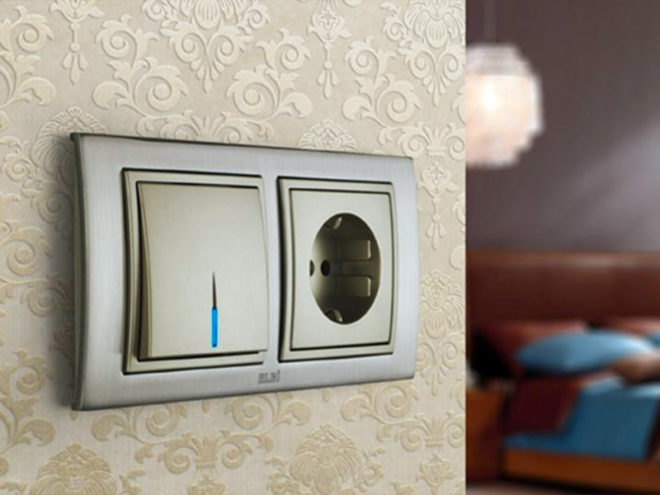

Для эстетичного интерьера, удобства хозяев и экономии места применяется розетка с выключателем в одном корпусе. Конструкция, объединяющая силовую точку и управление освещением, также обеспечивает рациональное электроснабжение в доме либо кабинете. Она просто устанавливается своими руками.

Совмещенные устройства

Комбинированный тип переключателей не был знаком электрикам до середины ХХ века. Животрепещущим методом управления световыми источниками был одноклавишный выключатель. Два одинаковых изделия размещались вблизи. Незначительно позднее производители выпустили двухклавишные выключатели для управления отдельными группами люстровых ламп.

Трехклавишный переключатель, объединенный с розеткой, появился на местности РФ в период развития строительства панельных домов. Устройства предназначались для включения света в кухне, санузле и ванной комнате.

Розетку устанавливали в ванной для удобства использования феном, электрической бритвой. После популяризации стиральных машин их начали подключать к комби-прибору с заземлением либо без него.

В многоэтажках современной застройки двойные конструкции используются для кухонь, санузлов и жилых помещений. Причина заключается в европейских эталонах, согласно которым:

• выключатели размещаются на высоте 160 см от пола;
• розетки выводят на высоту 30-90 см от пола.

Такое подключение позволяет расположить выключатели на уровне глаз для удобства применения и размещения мебели. Удаление розетки обеспечивает комфортабельное выключение освещения без конфигурации положения руки.

Низкорасположенные розеточные группы в спальне комфортны в плане маскировки проводов. На кухне они располагаются над рабочим столом, служат для подсветки зоны изготовления еды и подключения домашней техники. В квартирах-студиях общий и местный свет применяется в качестве метода разделения места.

Совмещенные устройства комфортны для применения бессчетных электрических устройств.

Достоинства и недочеты

Спрос на комбинированные устройства обоснован не только лишь рвением прирастить количество розеток. Совмещенные модификации отличаются несколькими преимуществами:

• уменьшение количества проводников – пригодится два кабеля от щитка и проводов в количестве, равном кнопкам выключателя;
• сокращение времени на компанию проводки – все проводники находятся в общей штробе;
• отсутствие необходимости дополнительного штробления;
• простота монтажа;
• удобство управления освещением и использования домашней техникой.

К минусам конструкций можно отнести:

• высшую цена в сопоставлении с одиночными элементами;
• подмену всего блока при поломке 1-го узла;
• завышенная нагрузка на провода питания;
• ограниченность расположения.

Вилки и шнуры громоздкой техники затрудняют внедрение выключателя.

Особенности совмещенных изделий

Спаренные модули подходят для установки на поверхностях из дерева, камня, гипсокартона и бетона. Они отличаются эстетичным видом, эргономичностью и укладываются с наименьшим количеством монтажных каналов.

Модели могут встраиваться в стенку либо находится на ее поверхности. Они подходят для применения снутри помещения либо оснащаются гидростойким корпусом для монтажа на улице. Особая крышка исключает доступ воды и пыли вовнутрь корпуса и к контактам. Такое решение животрепещуще, если сблокированной модификацией оснащается ванная комната.

Как избрать розетку с выключателем

При подборе подходящего устройства стоит направить внимание на несколько причин:

• сопоставимость с техническими чертами и особенностями электролинии;
• соответствие дизайну помещения;
• функциональность по мощности подключаемого оборудования;
• количество кнопок и розеток в одном блоке;
• особенности монтажа.

Производители выпускают несколько моделей:

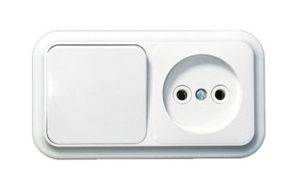

• двойной вариант – состоит из выключателя и незаземленной розетки;
• внутренний блок с выключателем и заземленной розеткой, кнопка бывает со световым индикатором;
• приспособления для внешней установки – розетка и кнопка скрываются под крышкой с защитой класса IP 54.

В продаже имеются варианты с различной композицией кнопок, выключателей, розеточных групп. Наружняя часть корпуса может сниматься – тройной устройство подходит для системы розетка + выключатель + разъем либо USB-порт.

Средняя цена обычного устройства – 200 руб. Эталон для европроводки с 2-мя клавишами стоит приблизительно 300 руб. и подходит для общей мощности техники в 3,5 кВт. Гидрозащищенные модификации обойдутся в сумму около 450 руб., а силовой блок на три розетки и выключатель-одноклавишник – в 1000 руб.

Как подключить розетку и выключатель

В большинстве случаев совместно применяются розетка + одноклавишный выключатель и розеточный блок + двухклавишный выключатель.

Установка розетки с одноклавишником

Схема подключения предугадывает прокладку трехжильного провода от распредкороба до блока:

1. В распределительной коробке проводится соединение нейтрали питания с нулевыми проводниками освещения и розетки.
2. В распредщитке фаза сети подключается к фазе розетки.
3. В самом блоке подсоединяются к контактам приобретенные фаза и нейтраль.
4. Розеточная фаза с помощью перемычки подкидывается на вводный контакт выключателя.
5. Провод, соединенный с фазой освещения в распредкоробе, встраивается с выводным контактом выключателем.

Розетку с заземлением необходимо подключать на четырехжильный провод.

Установка блока с двухклавишником

Розетка с двуклавишным выключателем в одном общем корпусе устанавливается так:

1. Фазу розетки необходимо подключить на вводной контакт выключателя перемычкой.
2. Фазные кабели подсоединить на выводные контакты выключателя.
3. Отвести проводники в распредкоробу и подключить их на фазные жилы патронов лампочек.
4. Ноль сети питания подкинуть на нулевые жилы, направленные на розетку и осветительные приборы из распредкоробки.

Верный установка вероятен только с соблюдением следующих советов:

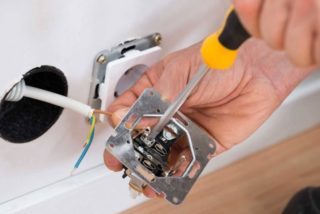

• приготовить инструменты – дрель с колонкой-буром, отвертки, пассатижи и кусачки;
• применять инструменты с изолированными ручками;
• затратной тип спаренных устройств исключает штробление стенок;
• гидрозащищенные блоки подходят для установки в ванной и санузле.

Правила ПУЭ указывают на необходимость выключения электричества во всей квартире перед установкой электрического оборудования.

Подключение розетки и выключателя от двужильного провода

Простая схема подразумевает четкую последовательность проводов, ведущих от распредблока до устройства. Подключение осуществляется так:

1. Выбор участка, где будет находиться внутренний либо внешний блок.
2. Разметка поверхности.
3. Поиск фазы в распределительном щитке и выключение электричества в помещении.
4. Подбрасывание фазы на выключатель. Пригодится зачистить концы соответственных жил, скрутить их и покрыть изоляционным материалом.
5. Незадействованные провода свернуть в кольцо и накрыть изоляцией.

Использование схемы оправдано исключительно в случаях редчайшего использования сетевым гнездом. Совмещенный устройство работает по принципу подачи фазы на точку питания по включению рубильника.

Подключайте по таковой системе бойлер без кнопки отключения.

Подключение розетки с выключателем в одном блоке

Элементы конструкции эксплуатируются совместно либо раздельно. Для монтажа устройства пригодится:

1. Провести кабель фазы и нуля от головного щита в распределительный бокс.
2. Расположить в распредкоробке 2 кабеля от осветительных приборов и 3 провода от блока.
3. Фазную жилу от щитка подкинуть на розетку.
4. Нейтраль электросети подключить к нулю блока.
5. Скрутить совместно проводники фазы, соединяющие патрон с выключателем и заизолировать их.
6. Подключить линию заземления от вводного кабеля.

При таком методе розетка работает раздельно от освещения, но устройства можно включить сразу.

Для сотворения соединения клеммы и розетки используйте перемычку.

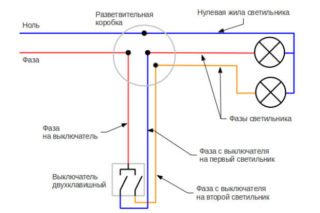

Как подсоединить двойной выключатель и розетку к сети

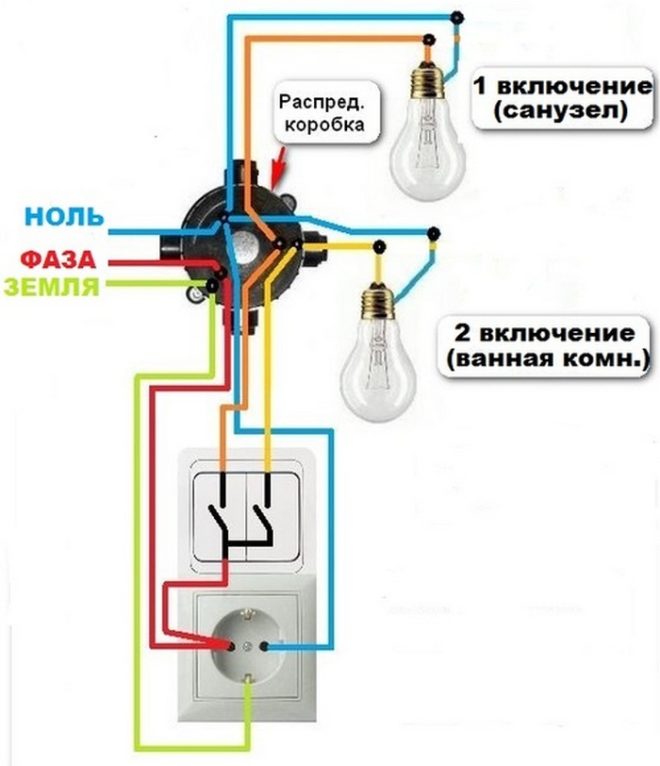

Двухклавишный выключатель, совмещенный с розеткой, обычно устанавливается в стеновой перегородке между дверьми санузла и ванной комнаты. Так юзеры могут держать под контролем осветительные приборы и включать домашнюю технику.

Подключать устройство следует при помощи 5 кабелей, соединяющих блок с распределительным коробом:

1. Пару свободных жил подключить на коммутационные контакты.
2. Подать фазу на выключатель с помощью перемычки.
3. Подать фазу на свет ванной и туалета через контакты коммутации.
4. Скрутить в распределительном боксе свободные жильные провода с кабелями подачи фазы через коммутатор.
5. Сформировать сцепку нейтрального провода и заземления скруткой (нагие концы), подвести их на розетку.

Выбирайте внешний блок либо систему для ванной комнаты с гидростойким корпусом и крышками-шторками.

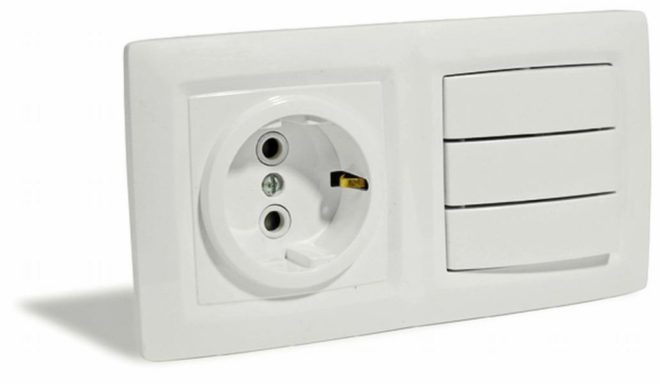

Схема подключения розетки и выключателя с 3-мя кнопками

Конфигурация блока позволяет сберечь применяемую электроэнергию, так как он будет управляющим элементом для нескольких осветительных устройств одной комнаты:

• главных ламп;
• декоративной подсветки;
• второстепенных источников света.

Из-за этого при недостающем освещении можно не включать приборы в сеть, а активировать их нажатием кнопки. Яркость освещения также регулируется.

Схема монтажа практически схожа подключению одноклавишных либо двухклавишных моделей. В этом случае ноль – синий провод, а фаза – черный либо красный. Нейтральный кабель подкидывается на розетку.

Особенности подключения двойной розетки в жилом помещении

При наличии нескольких бытовых устройств стоит монтировать блок на 2 и больше электроточек с параллельным подключением. До установки создаются перемычки из 3-х кабелей и подводятся к точке подключения. Работы осуществляются по следующему методу:

1. Разборка каждой розетки.
2. Зачистка перемычек короба, проводников, кабеля электропитания.
3. Подсоединение первой розетки на кабель ввода.
4. Установка элемента в монтажном боксе.
5. Параллельное подключение кабелей по раскраске и установка последующих точек питания.

Оставляйте кабель, выведенный от распредкороба с припасом.

Необычное использование

Некоторые мастера рекомендуют использовать одноклавишник с розеткой заместо стандартной розетки — фазу подводить через выключатель. Таковой метод комфортен для оборудования без кнопки выключения либо резвого обесточивания техники.

Минус схемы – сопоставимость только с маломощными потребителями, чего на практике практически не бывает. Ни один из контактов не рассчитан на высочайший ток, потому проводка разогревается, оплавляется и становится предпосылкой пожара.

Мысль скооперировать выключатель и розетку появилась не так давно, но устройства стремительно стали популярны по причинам удобства и функциональности. При правильном соблюдении схем комбинированные приборы станут хорошим интерьерным решением, зонируют место, прирастят количество точек электропитания.

Как подключить розетку с выключателем своими руками

Электрическая проводка любого помещения состоит из трёх неотклонимых частей – осветительных устройств, выключателей для управления светильниками и розеток для подключения техники. И если в публичных местах нас не сильно тревожит, что, где и как подключено, то дома нам охото наибольшего удобства, эстетичного вида и хотя бы малость экономии. В плане экономического эффекта прибыльным устройством является розетка с выключателем в одном корпусе. В чём эта выгода разглядим ниже, также побеседуем о конструктивных особенностях такового аппарата, его разновидностях, недочетах и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём достоинства и недочеты?

Основным преимуществом такового устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и вещественных издержек. Если б вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стенке два отверстия для монтажных коробок, брать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двужильных провода. В случае установки блока пригодится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной округлой формы), что хоть незначительно уменьшит ваше время и труд, также денежные расходы.

Время от времени дополнительным преимуществом устройства, в каком розетка с выключателем совмещены в одном корпусе, является однообразная высота их расположения.

Недочетом такового совмещения будет то, что если из строя вышло какое-то одно устройство, подмене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стенке. Для такового устройства отверстие будет нужно не круглое, а округлое, вышибить его в бетоне будет труднее.

Где лучше устанавливать?

Очень комфортно устанавливать таковой блок в тех местах, где не нужна неизменное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и размещенного вблизи совмещённого санузла (ванная комната с туалетом), задумайтесь, а не установить ли общий блок с розеткой? Одна кнопка включает свет в коридоре, 2-ая в санузле, а розеткой можно пользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

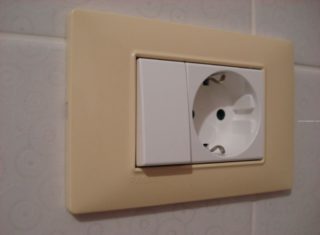

Блок, в каком розетка с выключателем на одну кнопку, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В данном случае довольно одной кнопки выключателя, дабы загорелась лампа в помещении, а розетка понадобится для подключения электроинструмента, чайника, вентилятора либо радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель навряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, дабы вписаться в общий интерьер. Ведь выключатель освещения, обычно, устанавливается при входе в комнату. Представьте, как будет безобразно, если сюда же, к розетке, протянется шнур телека, компьютера, холодильника либо кондюка.

Потому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошо задумайтесь, где вы желаете его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, 2-мя либо 3-мя кнопками, размещены в едином корпусе. Они отличаются по стоимости, методу установки (внутренней либо внешней), могут быть оборудованы дополнительными функциями – подсветкой либо различного рода защитами (от малышей, воды, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая обычная и дешёвая модель. Но при современном оснащении домашней техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Кнопка выключателя может иметь специальную световую индикацию, что поможет просто отыскать коммутационный аппарат в темноте.
3. Внешний блок с одноклавишным выключателем и розеткой, оборудованной специальной пластмассовой крышкой и имеющей степень защиты IP 54 (от проникания пыли и воды).

Вточности такие же модели могут быть с применением тройного либо двойного выключателя.

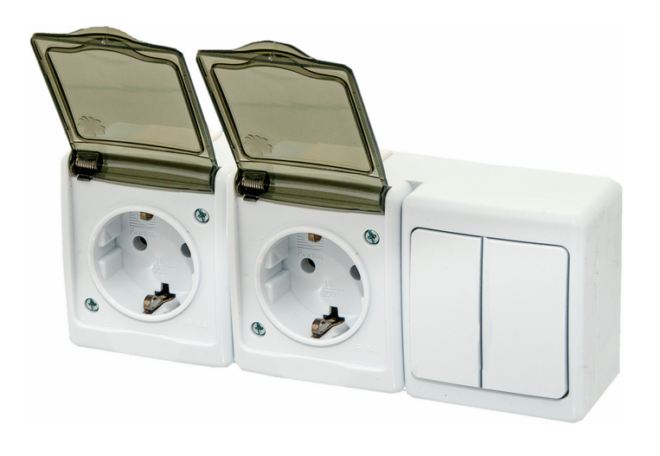

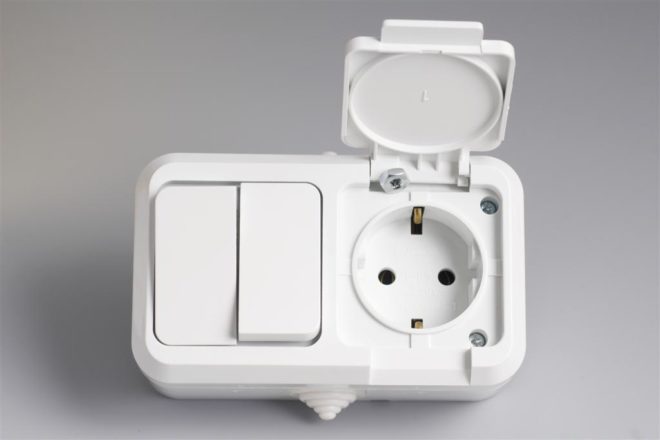

блок выключатель-розетка внешний гидрозащищенный

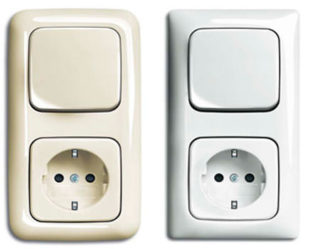

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты размещены вблизи) и вертикальные (выключатель размещен сверху розетки).

вертикальный блок с подсветкой выключателя

Внешние блоки используют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в особое отверстие, а закрепляются при помощи планки на поверхности стенки. Провода в данном случае прокладываются по стенкам, они могут быть уложены в особые пластмассовые короба, заведены в бугристые трубы или просто открыто крепятся по стенкам на фарфоровых изоляторах.

Внутренние блоки используют при сокрытой проводке. Само устройство вставляется в подрозетник, расположенный в настенный монтажной коробке, а провода прокладываются в особых штробах снутри стенок.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, изготовленным из качественного пластика и имеющим заземление.

Если в доме есть мелкие малыши и дабы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет особые защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку кое-чем железным, по последней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном внедрении 2-ух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, малость побеседуем о его конструктивном выполнении.

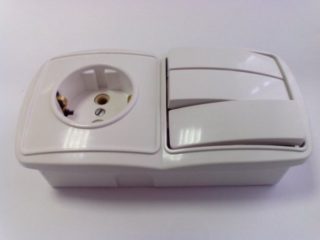

Разглядим на примере выключателя с 2-мя кнопками:

1. В центре розетки имеется саморез, при помощи которого крепится защитная шторка от малышей. Открутите этот саморез и уберите шторку.
2. Аккуратненько снимите обе кнопки выключателя.
3. Верхняя пластмассовая крышка общего корпуса крепится 2-мя винтами, открутите их и снимите крышку.
4. Сейчас отлично видно, что устройство состоит из обыкновенной розетки и выключателя на две кнопки, они расположены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним делают подсоединение фазных проводов осветительных приборов.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока внешнего выполнения

Таковой блок имеет свои плюсы и недочеты. Установить и поменять данную конструкцию проще, также резвее можно найти проблемы в работе устройства по его внешнему облику – это положительные стороны. К недочетам относится только то, что в интерьере открытая проводка и блоки внешней установки смотрятся не настолько прекрасно. Потому в большинстве случаев такие устройства используют в гаражах, банях, сараях и других хозяйственных помещениях.

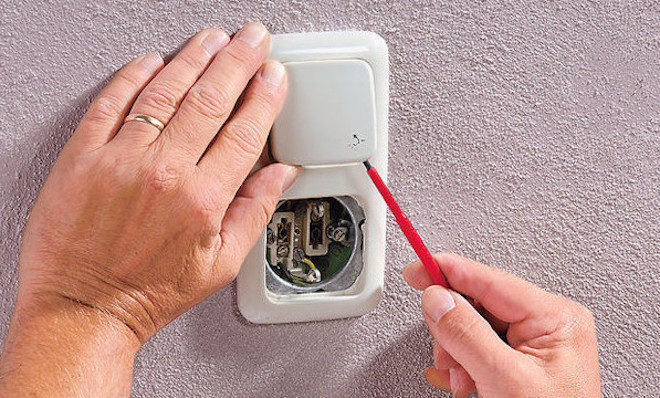

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и при помощи индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (либо переднюю) крышку.
3. Заднюю крышку с сердцевиной нужно закрепить на стенке. Приложите её в месте будущей установки и наметьте обычным карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Сейчас можно зафиксировать шурупами сердцевину блока.
4. Потом осуществляется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её с помощью винтов.

Принципиально! Если установка внешнего блока делается на древесной стенке, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и предстоящего воспламенения изоляции, паронит предупредит самовозгорание древесной стены.

Установка блока внутреннего выполнения

Углублённый в стенку корпус коммутационного аппарата не так оказывается на виду, общего интерьерного вида не портит, потому метод закрытой проводки и внутреннего блока применяется еще почаще, в особенности в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. С помощью электродрели со специальной насадкой в стенке просверлите отверстие для подрозетника.
3. Выбирайте особый пластмассовый подрозетник, цельный для 2-ух установочных мест. Зафиксируйте его в настенном отверстии с помощью алебастра.
4. В подрозетник воткните сердцевину блока, произведите всю нужную электрическую коммутацию, после этого корпус нужно надёжно зафиксировать в подрозетнике. Это делают с помощью распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно поглядеть в этом видео:

Схема подключения

Самой обычный схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке делается такая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на осветительный прибор.
• Фаза из сети соединяется с фазным проводом розетки.

Сейчас коммутационные деяния, которые необходимо произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к необходимым контактам.
• Дальше фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он объединится в распределительной коробке с фазой осветительного прибора.

Направьте внимание! В случае, когда розетка с заземлением, пригодится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с 2-мя кнопками, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов 2-ух осветительных устройств.

В остальном схема подключения двухклавишного выключателя с розеткой подобна рассмотренному выше варианту с одной кнопкой, отличие ещё только в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два осветительного прибора.

В этом видео тщательно разбираются разные варианты схемы подключения:

Несколько нужных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, дайте предпочтение изделию, у которого на лапках по два зубца. В стенке такие блоки фиксируются более надёжно и прочно.
• Если есть необходимость подключения нескольких бытовых устройств сразу, используйте розеточный блок. В большинстве случаев он применяется на кухнях, где повсевременно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телек.
• Когда будете брать подрозетники, выбирайте модели, у каких стены снутри имеют ребристое выполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недочетами и преимуществами такового совмещённого блока, вы сейчас знакомы. Понимаете, как установить и подключить схожее коммутационное устройство. Решайте сами, нужна для вас такая модель розетки с выключателем либо нет. Повторимся ещё раз, для хозяйственных помещений это очень удачный вариант, для жилой комнаты лучше использовать раздельный вариант.

Видео: Как подключить две розетки и два выключателя.
