Схема подключения регулятора теплого пола

Установка и подключение терморегулятора – один из самых ответственных шагов монтажа электрического теплого пола. Разложить кабель, маты либо пленку сможет каждый. Хорошо подсоединить провода к материалу и термостату уже сложнее, но тоже не так трудно. А вот с тем, как верно подключить терморегулятор теплого пола к сети, могут появиться суровые препядствия. Если вы человек, совсем не разбирающийся в электрике, лучше доверьтесь экспертам. Ошибки могут привести к выходу дорогостоящей системы из строя. Халтурное подключение регулятора теплого пола таит внутри себя опасность и вашей безопасности. По последней мере, током может «тряхнуть» благопристойно.

Для чего нужен термостат

Терморегулятор не является устройством, без которого система отопления не сумеет работать. С ролью выключателя для теплого пола полностью способно управится УЗО. В данном случае провод от системы подводят к выделенной полосы. Когда необходимо повысить температуру в помещении, вы идете к распределительной коробке и запускаете систему; достигнув подходящего результата – точно так же ее деактивируете.

Схожее подключение одножильного теплого пола позволяет сберечь на термостате, но это единственное его преимущество, при этом короткосрочное. Юзеру нужно повсевременно смотреть за температурой, по другому придется сталкиваться с неоправданным перерасходом энергии. Как указывает практика, решение не устанавливать выключатель теплого пола приводит к существенному повышению издержек на эксплуатацию системы.

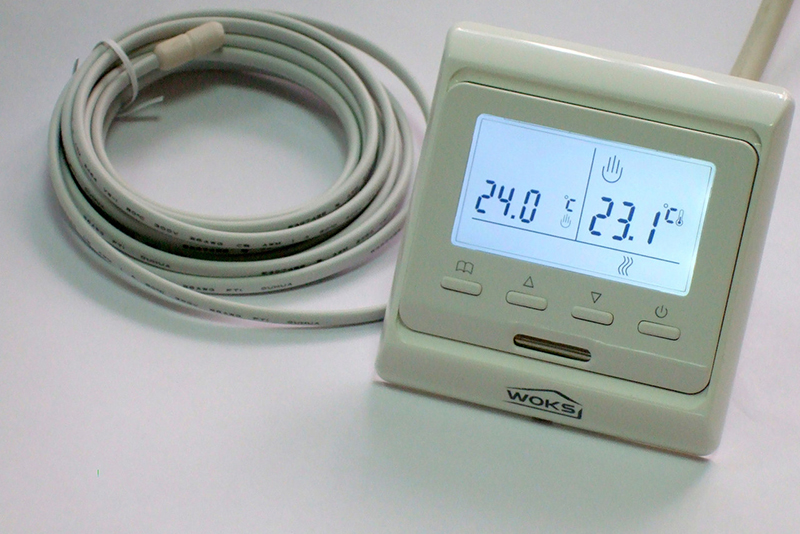

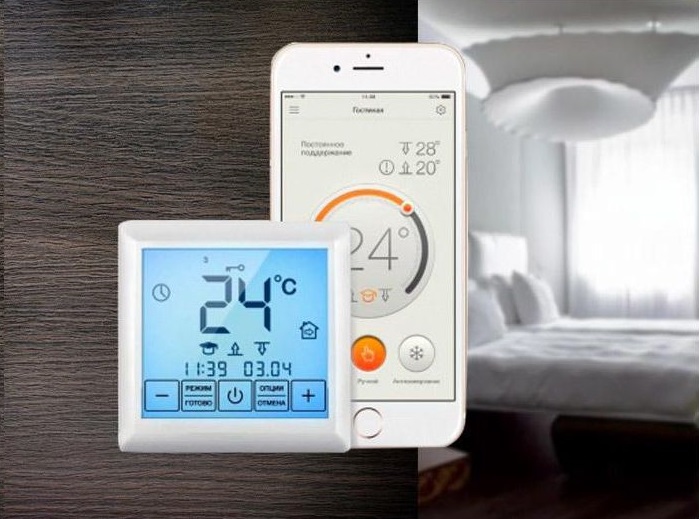

Если вы желаете, дабы температура в доме была размеренной без неизменного надзора, просто приобретите высококачественный термостат с термодатчиком. Схема регулятора теплого пола позволяет автоматом включать/отключать отопление. Продвинутые модели в состоянии работать согласно данной программке, но такое оборудование обойдется существенно дороже. В любом случае, подключение теплых полов к регулятору дает следующие достоинства:

электроэнергия расходуется нормально;
верная температура поддерживается круглые сутки;
нет необходимости непременно отключать отопление, отправляясь на работу либо уезжая за город, если в доме остаются животные;
программируемый термостат позволяет устанавливать более удачный режим работы.

Установка регулятора

Перед тем как подсоединить теплый пол к регулятору, нужно обусловиться с мощностью устройства. Она должна соответствовать аналогичному параметру отопительной системы. Наибольшее распространение получили устройства мощностью 3 кВт. Есть два варианта, как подключить регулятор теплого пола к электросети: через розетку либо впрямую к щитку.

Термостат обычно устанавливается на стенку на высоте 1,2-1,5 м. Допустимый минимум – 30 см от пола. Можно упрятать устройство в перекрытии, сделав нишу подходящего размера, либо просто закрепить на поверхности. Традиционная схема подключения регулятора теплого пола предполагает наличие канавки (штробы) для кабелей нагрева и датчика. Естественно, можно просто зафиксировать эти провода скотчем, но таковой «облегченный» установка не рекомендуется, когда в доме проживают мелкие малыши либо животные. Мы решаем, как подключить термостат к розетке, потому нужно также подвести от нее фазу, ноль и «землю». Все провода подсоединяются к регулятору согласно схеме, обозначенной в аннотации.

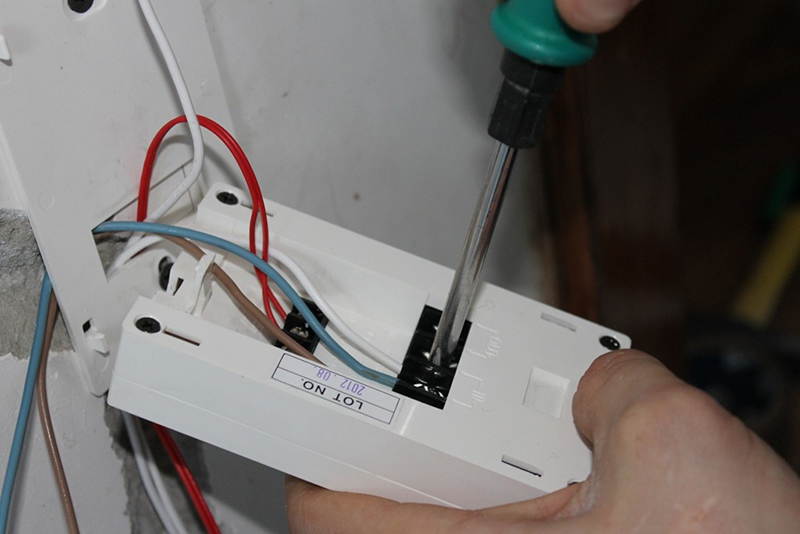

Если подключение термостата осуществляется через щиток, будет нужно установить к тому же устройство защитного отключения. К схожей установке обычно прибегают, когда идет речь об подогреве огромного помещения и нужна отдельная электролиния. Схема подключения терморегулятора теплого пола в щиток ничем не отличается от вышеперечисленной. Все провода подсоединяются в последовательности, описанной производителем. Если аннотация по некий причине недосягаема, а вы не очень разбираетесь в электрике, непременно обратитесь к специалисту. Сейчас, давайте разглядим, как подключить теплый пол к терморегулятору в различных системах отопления.

Кабельные системы

Установка кабельной конструкции начинается с подготовки базы и укладки теплоизоляционного материала. Теплоизолятор обычно расстилают на поверхности бетонной стяжки. Если последняя делается из самовыравнивающейся консистенции, термоизоляция может размещаться снутри. Перед тем как подключить теплый пол к терморегулятору, необходимо закрепить на нем датчик температуры. Его располагают между линиями кабеля. Дабы на подключение термодатчика к регулятору не оказывали влияние наружные причины, шнур прячут в гофре.

Раскладка греющего провода должна выполняться по заблаговременно составленной схеме. Принципиально, дабы кабель не оказался под участками покрытия, на которых будет стоять томная мебель. Не считая того, следует исключить любые скрещения. До того как подключить электрический теплый пол к терморегулятору, провод следует накрепко зафиксировать (идеальнее всего применять специальную монтажную ленту с зажимами-скобами). Один конец изолируется, 2-ой подсоединяется к устройству управления.

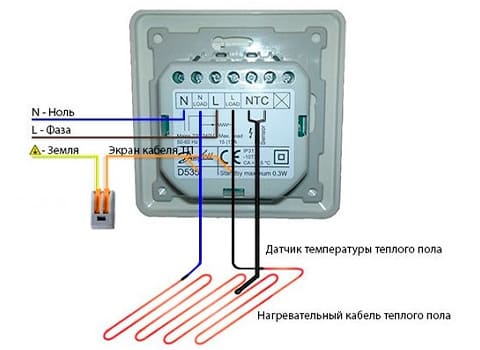

Четкая схема подключения датчика теплого пола, фазы, ноля, «земли» и греющего кабеля отображается в аннотации. По окончании сборки нужно протестировать систему. Если оборудование работает нормально, можно приступать к монтажу напольного покрытия. Никогда не начинайте укладывать плитку, линолеум либо ламинат, пока не удостоверьтесь в том, что смогли верно подключить терморегулятор. Если процесс пойдет не так, для вас придется разбирать только-только постеленную поверхность.

Пленочный пол

Схема подключения термостата для пленочных систем может востребовать больше времени и усилий. Тут необходимо подсоединять каждую полосу раздельно. Данный материал выпускается в рулонах. Наибольшая ширина дорожки не превосходит 1-го метра, потому количество кабелей изредка бывает меньше 3-4. В этом смысле вышеперечисленное подключение одножильного теплого пола к терморегулятору не настолько трудоемко.

Пленка представляет собой мультислойный материал, посреди которого размещается нагревательный элемент в виде углеродного полимера либо соединения сплавов цветных металлов. Установка тут не просит неотклонимой заливки предварительный стяжки. Довольно выровнять поверхность, заделать щели и уложить теплоизоляцию. Дабы подключение терморегулятора теплого пола вышло очень неопасным, советуем применять плотный вспененный теплоизолятор. В нем комфортно делать канавки для проводов. Схема подключения термодатчика теплого пола просит, дабы устройство было накрепко защищено от наружных воздействий. Тут контроллер будет в относительной безопасности.

Вначале составляется схема подключения теплого пола к терморегулятору. Участки, на которых будет стоять мебель либо тяжелое оборудование, обогревать не будет нужно. Пленка нарезается на полосы подходящей длины и аккуратненько раскладывается на поверхности. Между дорожками должно сохраняться определенное расстояние. Соединения проклеиваются скотчем. До того как приступить к реализации схемы подключения теплого пола электрического к терморегулятору, следует соединить каждую полосу с нагревательным кабелем. Процесс осуществляется в следующей последовательности:

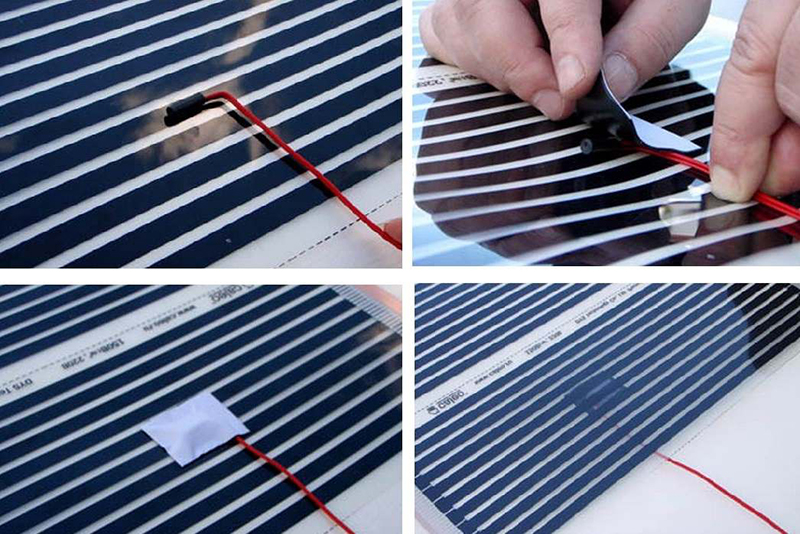

Устанавливаем на пленку клеммы в согласовании с требованиями производителя и зажимаем плоскогубцами.
Подсоединяем провода и изолируем клеммы битумным скотчем.
Концы медных шин на каждой полосе тоже изолируем.
Производим последовательное подключение теплого пола к терморегулятору.

Читайте по теме: Схема подключения проходного выключателя с 3х мест

После чего остается подсоединить контроллер температуры. Как подключить датчик теплого пола? Схема настолько же обычная, как в случае с греющими кабелями. Устройство крепится скотчем на поверхности пленки. На оканчивающем шаге необходимо подключиться к терморегулятору для теплого пола и проверить работу системы. Если все нормально, приступают к укладке линолеума, ламината либо плитки. В качестве стяжки обычно применяют клеевые составы. Следует быть очень осторожным, дабы при монтаже случаем не разрушить контакты.

Стержневые маты

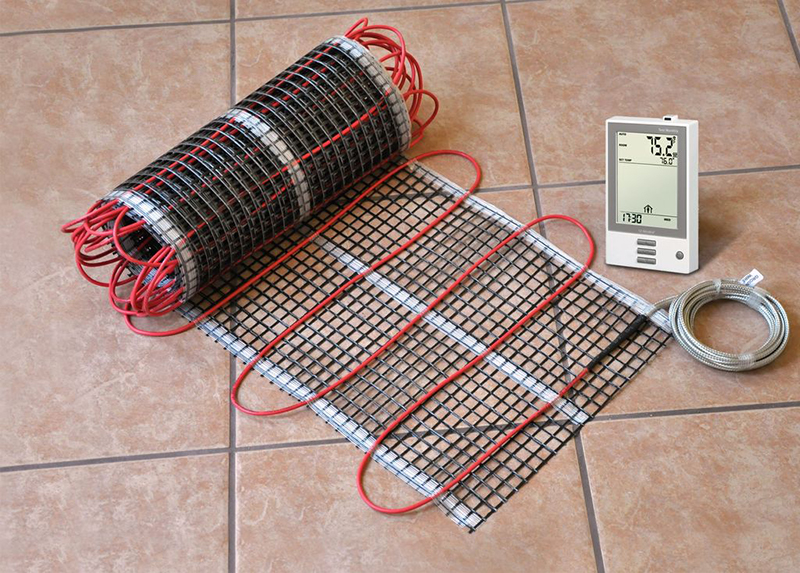

Схему подключения одножильного теплого пола к терморегулятору в системах с матами, сделанными на базе карбоновых стержней, тоже нельзя отнести к очень сложным. По виду этот материал мало припоминает веревочную лестницу. Перед тем как подключить терморегулятор, маты раскладывают на приготовленную ровненькую поверхность. Также будет нужно теплоотражающая подложка. Для наилучшего сцепления со стяжкой чистового покрытия советуют выполнить в теплоизоляторе прямоугольные отверстия из расчета 3-4 на 1 м².

Традиционная схема подключения регулятора теплого пола теплолюкс предполагает следующий порядок действий:

Маты раскладывают параллельно друг дружке и последовательно соединяют проводами.
Кабеля кропотливо изолируют термогильзами и особыми трубками. Питающие жилы в конце каждой секции следует заглушить и тоже изолировать.
Подключают к терморегулятору теплого пола провод первого мата.
Кое-где посредине конструкции устанавливают температурный датчик, закрепляя его между 2-мя стержнями, и подсоединяют к системе управления.
Закрепляют маты, инспектируют работоспособность оборудования, кладут напольное покрытие.

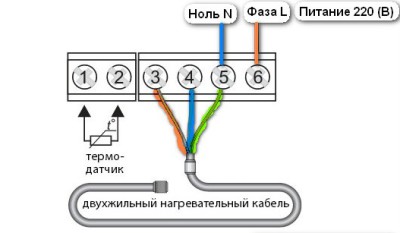

Естественно, что для одножильного теплого пола схема подключения будет мало другой, чем для двужильного либо при монтаже независящих секций. Всегда кропотливо придерживайтесь инструкций производителя. Больше инфы по данной теме вы отыщите на нашем веб-сайте.

Подключение терморегулятора

Как подключить терморегулятор, не вызывая спеца? Если вы приняли решение пользоваться «теплым полом», то сначала это задачка может поставить в тупик. К счастью, производители этих устройств часто изображают схему подключения на самих устройствах.

Обычно, установка терморегулятора термического пола проводится в стенке вблизи от проводки. Для этого проделывается углубление, куда помещается монтажная коробка терморегулятора. Дальше к ней подводят провода сети и датчика. После проделанной работы можно приступать к подключению терморегулятора к термическому полу.

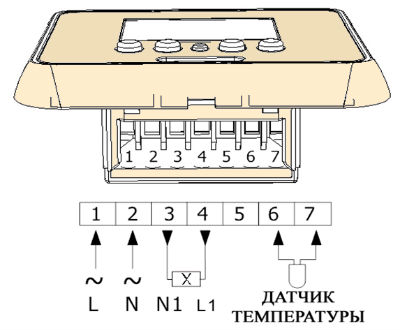

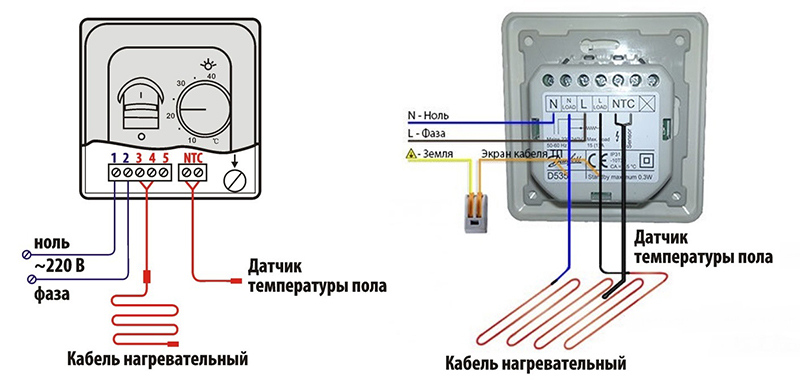

Смотря на схему, нужно делать следующие шаги:

Разъем 1 подключается к «фазе», к разъему 2 подсоединяется «нулевой» провод;
На контакты 3 и 4 заводится нагревательный кабель теплого пола. На 3 — «нулевой» провод, на 4 —«фаза»;
К 6 и 7 разъему подсоединяются провода датчика пола.

Самое главное в процессе установки терморегулятора теплого пола — соблюдение полярности. В 3 пт в этом необходимости нет. Дабы проверить исправность термостата, необходимо установить на нем наивысшую температуру. После этого щелчок скажет для вас о замыкании цепи подогрева.

Отличия в подключении терморегуляторов для теплого пола

Методы подключения терморегулятора могут несколько отличаться зависимо от вида нагревательного кабеля:

Если у обретенного вами терморегулятора находятся клеммы заземления, то его установка становится существенно проще. Через клемму провода соединяются с контуром заземления.

Как кандидатуру, можно разглядеть и другие методы действенного подогрева помещения, не считая теплого пола. Для них для вас также пригодится аннотация по установке термостата.

Установка терморегулятора для котла

Подключение терморегулятора к котлу обеспечивает постоянную температуру в помещении на автономном уровне. К таким устройствам относится DIGITOP ТК-6

Как подключить терморегулятор к котлу:

Убедиться, что помещение теплоизолировано;
Убрать заводскую перемычку с клемм котла;
Подключить клеммы при помощи двухжильного кабеля к выходу терморегулятора.

Если у вас беспроводной терморегулятор, то у него имеется особый приемник, который работает на расстоянии от самого контроллера. В таком случае нет необходимости протягивать провода. При всем этом контроллер может находиться в примыкающем помещении. К котлу на клеммы подключаются контакты приемника, который находится в конкретной близости от него.

Установка терморегулятора на батареи отопления

Поддержать правильную температуру и при всем этом улучшить растраты на ЖКХ можно при помощи установки терморегуляторов на батареи отопления. В данном случае, для начала нужно отключить подающий стояк. После слива воды из системы, осуществляется установка.

Как установить терморегулятор на батарею:

Отрезать трубопровод на маленьком расстоянии от радиатора;
Отсоединить трубопровод и кран, если он был в наличии, от батареи;
Собрать трубную обвязку и установить на нужное место;
Соединить обвязку с трубами подводки.

Для того дабы верно настроить установленный терморегулятор, принципиально исключить возможность утечки тепла и потом открыть клапан до упора. Если все эти меры были соблюдены, то температура начнет подниматься.

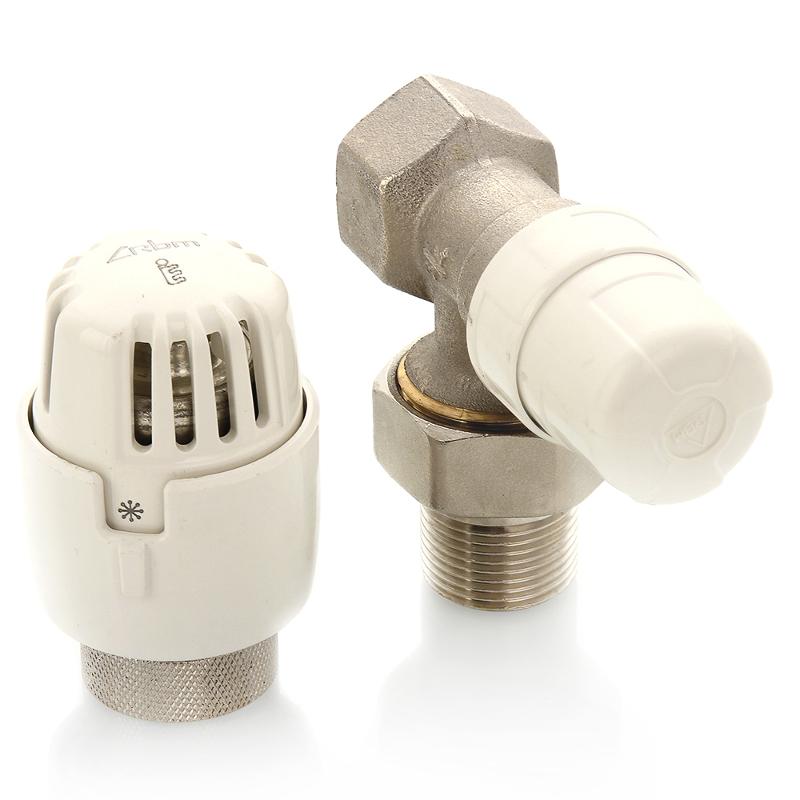

При выборе вентиля для батареи, направьте внимание на надежность самой конструкции. К примеру, набор FAR FV 1150 34 выполнен из качественной латуни, а благодаря надежным прокладкам, он исключает любые протечки.
