На этих страничках вы узнаете о моих работах, изделиях и идеях. Я постараюсь дополнять свои видео текстом и изображениями, а так-же тем, что пропустил либо вырезал из роликов. С почтением Шенрок Александр.

Ярлычки

  • Работа с деревом
  • регулятор оборотов
  • асинхронный мотор
  • станки
  • ремонт электроинструмента
  • Обзор инструмента.
  • токарный по дереву
  • Лазерный гравёр из Китая
  • Кирпичное барбекю

Чем поменять кнопку ПНВС.

Для подключения электродвигателя в однофазовую сеть рекомендуется использовать кнопку с пусковым контактом ПНВС. Об одном из вариантов её использования я говорил в статье « Подключение пусковых конденсаторов к электродвигателю.» . В ней говорилось о том, как запустить электродвигатель от однофазовой сети с пусковыми и рабочими конденсаторами. Но применить данную кнопку не всегда выходит. Так как они не всегда бывают в продаже и не довольно массивные.

Встаёт вопрос, чем можно поменять кнопку ПНВС. В данной статье мы с вами разберёмся, как подключить два магнитных пускателя и кнопочный пост так, чтобы они подменяли кнопку с пусковым контактом.

Внимание!

Работая с электричеством будьте очень внимательны!

Соблюдайте ТБ и меры предосторожности .

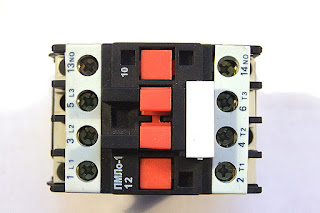

Начнём со знакомства с магнитным пускателем. Он имеет 3 главные, силовые пары контактов L 1- T 1; L 2- T 2; L 3- T 3. В обычном положении эти контакты должны быть разомкнуты. Также имеется дополнительная пара, но мы её рассматривать не будем, так как в этом случае она нам не нужна.

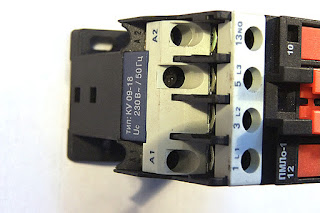

Ещё имеются контакты А1 –А2. Контакт А2 часто продублирован с оборотной стороны.

Это выходы катушки электромагнита. При подаче на них питания, электромагнит срабатывает, и силовые контакты замыкаются.

Электромагнит может быть рассчитан на различные напряжения, но нам нужен на 220-230 Вольт.

Монтируем силовую часть. Она должна быть выполнена проводом способным выдержать мощность вашего мотора. Один из пускателей будет делать роль пускового и срабатывать только во время удержания кнопки «Запуск». 2-ой назовём рабочий, он будет срабатывать при нажатии кнопки «Запуск» и выключаться при нажатии кнопки «Стоп». Соединим контакты L 1 обоих пускателей перемычкой, и подсоединим кабель питания на контакты L 1 и L 2 рабочего пускателя. Создадим выводы на электродвигатель с рабочего пускателя T 2- общий провод, T 1- рабочий. С пускового T 1- пусковой.

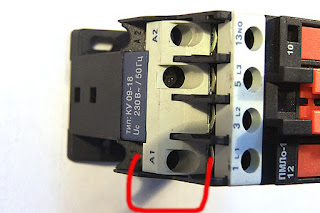

Потом монтируем схему управления. Для неё подойдёт узкий монтажный провод. Между контактами L 1 и А1 обоих пускателей ставим перемычки.

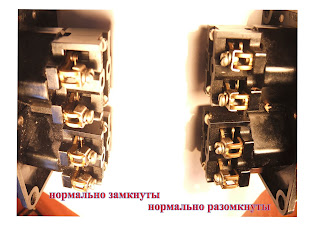

Пристально рассматриваем кнопочный пост. Контакты на нём бывают нормально замкнутые и нормально разомкнутые.

Нам нужен на кнопке «Стоп» нормально замкнутый контакт, а на кнопке «Запуск» — нормально разомкнутый. Соединяем их следующим образом:

С контактов T 3 обоих пускателей ставим перемычки на контакт А2 рабочего пускателя.

Схема без силовой части:

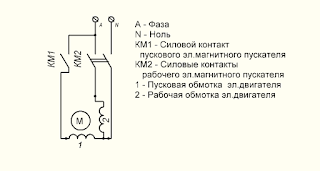

Схема силовой части для однофазового мотора с пусковой обмоткой:

Успешных для вас самоделок.

39 комментариев:

Здрасти! Хотелось бы узреть схему, пожалуйста!

Добавил в конце часть схемы. Это управление без силовой части.
Для вас такое необходимо?

Роскошно и понятно, добавьте схему подключения с пусковыми кондерами. И хотелось бы видео и схему подключения с реверсом.

Схема с пусковыми конденсаторами тут: http://shenrok.blogspot.com/p/blog-page_91.html
Заместо ПНВС ставите данную схему с пускателями. Всё тоже самое.

Здрасти Александр, сможете изобразить с реверсом.

Можно и с реверсом, но нужен пост с 3-мя клавишами и пускателей больше. А в наличии такового пока нет. если попадётся, то сделаю.

Здрасти Александр, скажите. Есть ли какие-то не сложные схемы на магнитных пускателях с автоматическим отключением пускового конденсатора (для компрессора)? Очень нужно. Спасибо!

Самая не непростая, но не самая верная, это поставить реле времени, чтобы отключала пусковой конденсатор.

Можно выполнить заместо реле времени на реле тока рт-40, которое при пуске будет срабатывать и включать конденсатор а когда выйдет на обычный режим работы, ток свалится и реле тока отключит конденсатор.

Дякую за дуже лаконічну інформацію . Дуже стисло і доходчиво розяснюєте те, чого не можуть зробити викладачі в універчитеті.

Не хватает схемы подключения с реверсом, для 3-х фаз много где встречается, а для варианта мотора с пусковой обмоткой отыскать не могу.

Не там смотрите: http://shenrok.blogspot.com/p/blog-page_18.html

Лицезрел, вот только у таковой схемы нет защиты от переключения направления во время работы. Охото на магнитных пускателях и с защитой )))

А какая там защита? Если пусковая обмотка, а не конденсаторная. во время работы переключай сколько хочешь, ничего не произойдёт. Только если запуск надавить. Так это и с пускателями тоже самое будет. Пускатель сам по для себя никакой защиты не даёт.

Этот комментарий был удален создателем.

Сообразил, спасибо, что разъяснили. А если подключать 3-х фазный мотор к 220 с внедрением рабочего и пускового конденсатора плюс кнопочный пост с 3-мя клавишами? На сколько я понимаю в данном случае переключение направления вращения на ходу может "уничтожить" мотор.

Не непременно. Всё будет зависеть от нагрузок и масс на валу. К примеру есть заточные станки, для ножей рейсмусов и строгальных. там мотор с наждаком ездит по направляющим вдоль ножика. доезжает до края, надавливает концевик и мотор меняет направление вращения. Наждак едет назад. Всё это без остановки. Но там нагрузки очень мелкие, инерции практически нет, токи получаются маленькие. А вот если всё это помощнее, то тогда, естественно, мотор может и сгореть.

Читайте по теме:  Какое электрическое оборудование можно тушить углекислотным огнетушителем

Для чего 2 пускателя?На нормально разомкнутых (пусковых)кнопках обычно 2 пары контактов.На одну пару подключаем магнитный пускатель,на вторую пусковой конденсатор либо запуск.обмотку зависимо от типа мотора.Необходимо только подержать нажатой кнопку при запуске.

Я не электрик и категорично утверждать не могу,но по моему такая схема подключения на бытовых деревообрабатывающих станках.Там один пускатель и рабочие с пусковыми конденсаторы.Если ошибаюсь-обьясните..

Признаюсь,насчет кнопок я напутал,там пара замкнутых и пара разомкнутых.Но как станок?Стоит мотор ДАТ 160-1500-3000,50гц,380В,3,7А 1,5квт,2800об,мин.Режим SI.Стоят3 шт.МБГЧ 10рф параллельно+2 К50-17 по 800мфр с резисторами,как понимаю-пусковые.Стоял магнитный пускатель но разбит и поэтому снят,лежит кучкой.Думаю чем поменять и как подключить.Пускатель был ОДИН!С завода,не самоделка.

Схемы можно реализовывать по различному.
На стандартном посте пуск-стоп на каждой кнопке имеется 2 пары контактов. Нормально-замкнутые и нормально-разомкнутые. их естественно можно поменять и на пусковую кнопку поставить 2 пары нормально-разомкнутых контактов. На одну подключаем пускатель, на другую пусковые конденсаторы. Но весь вопрос на сколько Ампер рассчитаны эти контакты. А подключив 2-ой пускатель мы убеждены в контактах.
Как было подключено на вашем станке я не знаю. Отыскиваете паспорт либо схему.

Вышло.Перебрал пусковую кнопку,написано 10 ампер.С завода реле стояло,а какое я не разбираюсь.

Хороший денек у меня таковой электро движков стоит на воздушном компрессоре, подскажите как мне его подключить чтобы он врубался от подачи электричества без нажатия кнопки.?

Нужен центорбежный выключатель.

Александр, здрасти. Собрал Вашу схему, со второго раза запустил мотор. При попытке набросить шкив мотор закозлил, начал пробовать крутиться в различные стороны при каждом новеньком включении.Шкив сбросил -ситуация не поменялась. Прозванивал обмотки: сопротивление тоже, на корпус и меж собой не звонятся. Я так понимаю неувязка в пусковой обмотке. Выбивало автомат, и корпус нагрелся. Можно ли в схему добавить термическое реле? И есть ли решение этой задачи? С почтением Андрей Борисов.

Хороший вечер,скажите пожалуйста,а на реверс такие пускатели подходят,если да,то как это выполнить?

Всё находится в зависимости от того чем будете включать. И нужен будет ещё один пускатель.

Этот комментарий был удален создателем.

Хороший вечер.как подобрать от конденсатор для асинхронного мотора на 2.5-2квт?

Денек хороший! Года 1.5 вспять, подключил сверлильный станок 2М112 по Вашей схеме ( где один пускатель с пусковыми конденсаторами, а 2-ой рабочий) Год работал только. Но сейчас стал ОЧЕНЬ ПЛОХО запускаться (приходится длительно держать пусковую кнопку) И 2-ое, на самой низкоборотисой скорости патрона ( а это означает, что на мотор нет большой нагрузки), я могу патрон приостановить рукой. Хотя , без ремня привода, патрон вертится совсем не сложно. Мотор 2,5 квт, 1500 об. Честно скажу, сильно не разбираюсь в электрике, но и не валенок совершенно. ))) Обратился в сервис, там мне забацали такую стоимость, что можно приобрести новый сверлильный станок. Будь добр, подскажи, в чём может быть причина? Спасибо! Если не сделает труднее, ответь на электронный адресок. kravtsov1953a@gmail.com

Сделайте ревизию движку, всё проверьте и переподключите.

Для чего в пусковом пускателе вы задействуете блок контакты ? Схема управления не соответствуеттому что вы показуете на видео.

Спасибо, исправлю. Пользуйтесь видео.

https://commons.wikimedia.org/wiki/File:Steinmetzschema-3.svg Александр здрасти! Тут схема подключения электродвигателя, поведайте что и для чего подключать по этой схеме. Заблаговременно спасибо.

Здрасти. Не знаю, не пробовал я эту схему. Думаю, будет что то между звездой и треугольником.

Подскажите пожалуйста, нужна схема подключения пускового и рабочего конденсатора для трехфазного электродвигателя в сеть 220В с одной кнопкой (т.е. при маленьком нажатии должен врубаться рабочий, а при сильном добавляться пусковой)

Магнитные пускатели

Магнитные пускатели и контакторы служат для дистанционного управления объектами электроустановок напряжением до 1000 В, находящимися на некотором расстоянии (дистанции) от пт управления.
Магнитные пускатели — коммутационные аппараты, созданные для дистанционного запуска и остановки низковольтных электродвигателей, также для защиты их от токов перегрузок. Для защиты электродвигателей от токов КЗ устанавливают плавкие предохранители, так как магнитные пускатели не рассчитаны на их отключение (рис., в).
На рис., а приведена в облегченном виде конструкция магнитного пускателя. Он размещается на железном основании 1. Недвижные контакты 2 и подвижные контактные мостики 8 размещаются в дугогасительной камере 10. При включении пускателя на катушку 5 электромагнита подается напряжение. При протекании тока по катушке 5 намагничивается сердечник 4 и притягивает якорь б, поворачивая рычаг якоря вокруг оси О, и преодолевая при всем этом усилие возвратимой пружины 7. Для смягчения ударов якоря 6 о сердечник 4 применяется амортизирующая пружина 3. При повороте рычага якоря происходит замыкание контактов 2 и 8, в цепи появляется ток i, который протекает через нагревательный элемент термического реле 11.

а — магнитный пускатель; б — термическое реле; в — схема управления асинхронным электродвигателем; г — кнопочная станция

Набросок биметаллического термического реле показан на рис., б. Размыкание контактов 9 реле происходит под действием пружины 1 в том момент, когда изгибающаяся при нагреве биметаллическая пластинка 3 высвободит защелку 5. Нагревательный элемент 4, по которому протекает ток фазы электродвигателя, выделяет при перегрузке нужное для этого количество тепла. Упор 2 ограничивает ход защелки 5 при размыкании контактов.
Механическая система реле не обеспечивает автоматического замыкания контактов после остывания биметаллической пластинки, Возврат реле в начальное положение осуществляется вручную нажатием кнопки б, снабженной пружиной 7.
Регулирование тока уставки термического реле осуществляется при помощи регулировочного рычага 5, который перемещается по шкале, расположенной на лицевой панели реле. Перемещение рычага вниз приводит к повышению расстояния х, на которое должна прогнутся биметаллическая пластинка 3, дабы высвободить защелку 5. Чем больше х, тем больше нужен ток в нагревательном элементе для срабатывания реле и отключения мотора.
Схема управления трехфазным асинхронным электродвигателем при помощи магнитного пускателя приведена на рис. 17, е. В силовую цепь электродвигателя последовательно включены: предохранители FU1FU2,FU3 главные контакты пускателя; нагревательные элементы термических реле ККГКК2 (не считая фазы В). В цепь управления, присоединенную на линейное напряжение UАС, входят последовательно соединенный кнопки SBl (Запуск) и SB2 (СТОП), контакты термических реле КК1 и ККг, обмотка пускателя КМ. При нажатии кнопки SBt появляется цепь включения: фаза А — предохранитель FUS — контакт реле ККХ — контакт реле КК2 — контакт кнопки SB2 — контакт кнопки 55, — предохранитель FU3 — фаза С. При протекании тока по катушке К М замыкаются главные контакты пускателя и на обмотки электродвигателя подается трехфазное напряжение. Дабы мотор не тормознул при отпускании кнопки SB1 и размыкании ее контакта, параллельно ему подключены блокировочные контакты пускателя КМ, через которые ток идет после включения пускателя.
Для отключения мотора довольно нажатием кнопки SB2 разомкнуть цепь катушки пускателя, который разомкнет свои контакты, в том числе и блокировочный. После отпускания кнопки цепь управления остается разомкнутой блокировочными контактами и контактами кнопки SBt. Аналогично происходит отключение мотора в итоге срабатывания термических реле КК1 и КК2.
Включение и отключение магнитных пускателей делается дистанционно при помощи кнопочных станций (рис., г). Двух- кнопочная станция состоит из кнопок "Запуск" и "СТОП" с недвижными контактами 1 и подвижными 2. При нажатии кнопки "Запуск" контакты замыкаются, "СТОП" — размыкаются. Пружина 3 служит для возврата контактной системы в начальное состояние после отпускания кнопки.

а — магнитные пускатели клапанного типа; б — прямоходного типа; в — внешний облик пускателя клапанного типа
